模具承板厚度與射出壓力 之關連性分析

模具承板厚度與射出壓力 之關連性分析. 塑膠中心 陳緯旭 shiu@pidc.org.tw. 射出成行之壓力負荷從何而來 ? 鎖模作動產生之鎖模力. 直壓缸鎖模. 肘節式鎖模. 射出成行之壓力負荷從何而來 ? 模具作動. 具 slider 的模具設計. 兩板模. 三板模. Intensification Ratio(Ri). 射出成行之壓力負荷從何而來 ? 融澆充填產生的壓力. MPa. MN/m 2. × 10. × 0.1. Kg/cm 2. Kg/cm 2. × 14.23. × 0.07. Lbs/in 2. P.S.i.

uriel-wolfe
Download Presentation

模具承板厚度與射出壓力 之關連性分析

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

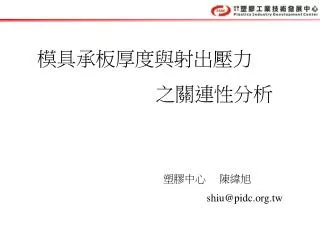

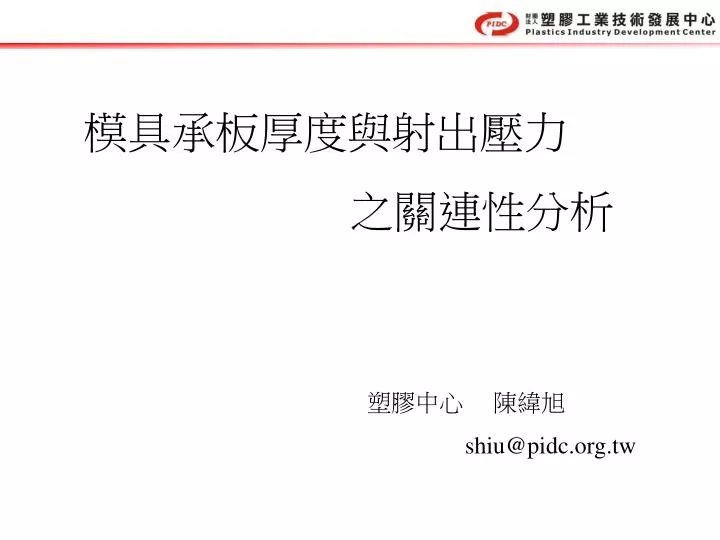

  1. 模具承板厚度與射出壓力 之關連性分析 塑膠中心 陳緯旭 shiu@pidc.org.tw

  2. 射出成行之壓力負荷從何而來?鎖模作動產生之鎖模力射出成行之壓力負荷從何而來?鎖模作動產生之鎖模力 直壓缸鎖模 肘節式鎖模

  3. 射出成行之壓力負荷從何而來?模具作動 具slider的模具設計 兩板模 三板模

  4. Intensification Ratio(Ri) 射出成行之壓力負荷從何而來?融澆充填產生的壓力 MPa MN/m2 ×10 ×0.1 Kg/cm2 Kg/cm2 ×14.23 ×0.07 Lbs/in2 P.S.i

  5. 無承板時壓力負荷需考量之重點為何? ? 公模板厚度的考量： 1.產品大小 2.射出壓力 資料來源：http://www.futabahk.com.hk/

  6. 有承板時壓力負荷需考量之重點為何? ? 承板厚度的考量： 1.射出壓力 資料來源：http://www.futabahk.com.hk/

  7. 大面積產品時壓力負荷需考量之重點為何? ? 支撐柱 承板厚度的考量： 1.射出壓力(挑戰極限&考量成本) 支撐柱的考量： 1.尺寸 2.位置 資料來源：http://www.futabahk.com.hk/

  8. 模板厚度究竟要設計多少較為恰當?

  9. 模板長寬究竟要設計多少較為恰當?

  10. 模仁塊長寬究竟要設計多少較為恰當?

  11. 模具分析所能帶來的效益為何呢?

  12. 資料來源： Futabahk http://www.futabahk.com.hk/ 業界先進 林德宏老師 全華圖書 塑膠模具設計學

  13. 材質設定基礎觀念： Poisson‘s ratio公式如下:p、v= - (側向應變 / 軸向應變)因爲材料在受壓時會引起側向變形所以法國數學家S.D.Possion定義側向應變和軸向應變的比值爲Poisson's ratio 揚氏係數(彈性模數):E=σ/ε=應力/應變 塑膠材質：亞特必 http://www.asiateck.com.tw/ 天文大同特殊鋼股份有限公司 http://www.daidosteel.com.tw/

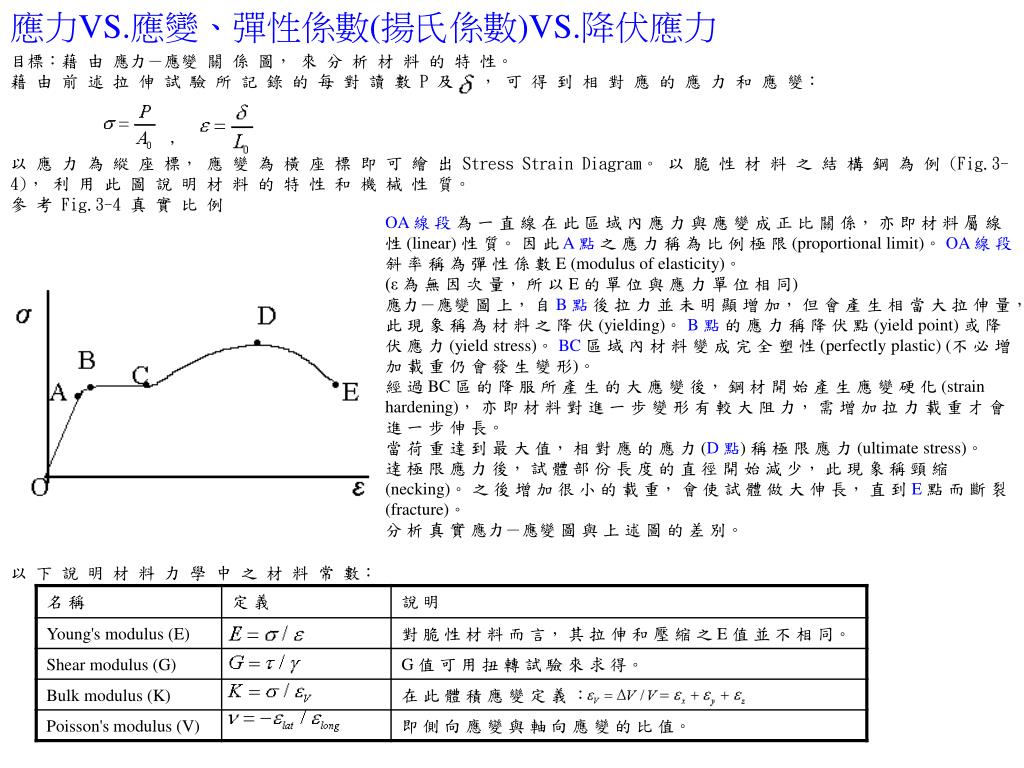

  14. 應力VS.應變、彈性係數(揚氏係數)VS.降伏應力 目標：藉 由 應力－應變 關 係 圖， 來 分 析 材 料 的 特 性。 藉 由 前 述 拉 伸 試 驗 所 記 錄 的 每 對 讀 數 P 及   ， 可 得 到 相 對 應 的 應 力 和 應 變：                ，                以 應 力 為 縱 座 標， 應 變 為 橫 座 標 即 可 繪 出 Stress Strain Diagram。 以 脆 性 材 料 之 結 構 鋼 為 例 (Fig.3-4)， 利 用 此 圖 說 明 材 料 的 特 性 和 機 械 性 質。 參 考 Fig.3-4 真 實 比 例 以 下 說 明 材 料 力 學 中 之 材 料 常 數： OA 線 段 為 一 直 線 在 此 區 域 內 應 力 與 應 變 成 正 比 關 係， 亦 即 材 料 屬 線 性 (linear) 性 質。 因 此 A 點 之 應 力 稱 為 比 例 極 限 (proportional limit)。 OA 線 段 斜 率 稱 為 彈 性 係 數 E (modulus of elasticity)。(ε 為 無 因 次 量， 所 以 E 的 單 位 與 應 力 單 位 相 同) 應力－應變 圖 上， 自 B 點 後 拉 力 並 未 明 顯 增 加， 但 會 產 生 相 當 大 拉 伸 量， 此 現 象 稱 為 材 料 之 降 伏 (yielding)。 B 點 的 應 力 稱 降 伏 點 (yield point) 或 降 伏 應 力 (yield stress)。 BC 區 域 內 材 料 變 成 完 全 塑 性 (perfectly plastic) (不 必 增 加 載 重 仍 會 發 生 變 形)。 經 過 BC 區 的 降 服 所 產 生 的 大 應 變 後， 鋼 材 開 始 產 生 應 變 硬 化 (strain hardening)， 亦 即 材 料 對 進 一 步 變 形 有 較 大 阻 力， 需 增 加 拉 力 載 重 才 會 進 一 步 伸 長。 當 荷 重 達 到 最 大 值， 相 對 應 的 應 力 (D 點) 稱 極 限 應 力 (ultimate stress)。 達 極 限 應 力 後， 試 體 部 份 長 度 的 直 徑 開 始 減 少， 此 現 象 稱 頸 縮 (necking)。 之 後 增 加 很 小 的 載 重， 會 使 試 體 做 大 伸 長， 直 到 E 點 而 斷 裂 (fracture)。 分 析 真 實 應力－應變 圖 與 上 述 圖 的 差 別。

  15. 減化模組： OK!

  16. OK!
