Presentation Transcript

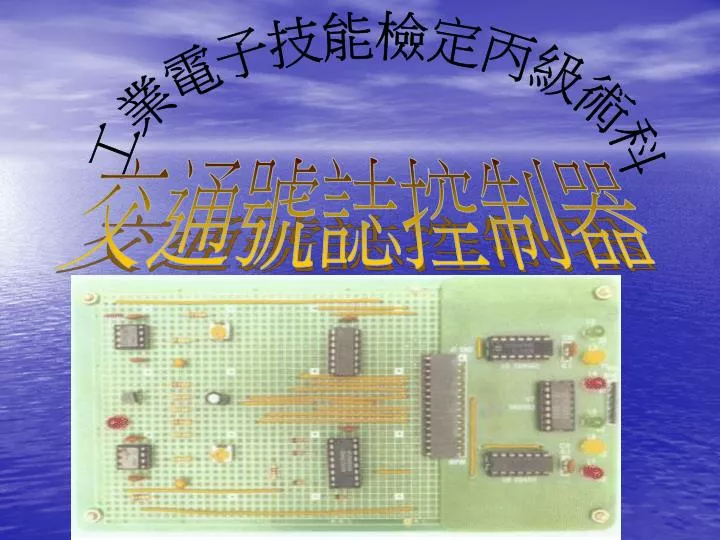

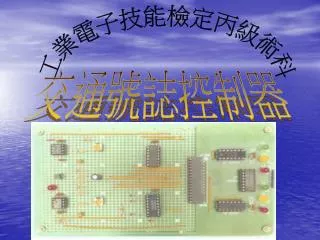

  1. 工業電子技能檢定丙級術科 交通號誌控制器

  2. 製作步驟順序 1.先將零件依相對位置插於保利龍板上，順便檢查零件。

  3. 2.顯示面板裝配焊接，順便檢查零件。 注意IC LED腳位 焊接IC 要注意 不要短路

  4. 3.將萬用板四邊鎖上銅住，方便焊接。 5.將零件面零件固定位置焊接，再焊接連接線 4.將裸銅線拉直，並剪成多段長約15~20公分，備用。 6.由零件高度最低的開始焊接。順序為：16條跳線、4個二極體、10個1/4W電阻、4個IC座…) 7.注意電容、二極體極性及IC、電晶體腳位。 8.焊接面導線連接時順序由左到右，由上而下， 固定方向比較不會遺漏。

  5. 9.先大約固定導線連接，不造成短路即可，等測試OK後9.先大約固定導線連接，不造成短路即可，等測試OK後 再來補焊接點，一方面如果故障或接錯時，方便檢修。 10.做短路測試，確認無短路，再送電測試。

  6. 測試步驟 ※1Ω檔 《步驟一》靜態測試(短路測試) 指針如果偏轉表示短路， 要測底檢查12V電路， 否則送電燒毀。 三用電表*1Ω檔 並做0Ω調整。

  7. 《步驟二》動態測試(IC先不要插上去) (送電測試) 外接正電源 電表讀值應都是12 否則IC無動作 電表使用DCV50檔位 外接電源地

  8. IC積體電路編號 電壓 VCC GND 腳位 功能說明 NE 555 12V 8 1 脈波產生提供計時閃爍 CD 4017 12V 16 8 紅、黃、綠計時電路 CD 4013 12V 14 7 紅燈控制電路 CD 4002 12V 14 7 綠燈LED2解碼 CD 4001 12V 14 7 綠燈LED5解碼 UN 2003 12V 9 8 LED驅動反向器 使用IC電源腳位、接地腳位、驅動電壓值一覽表

  9. 《步驟三》動作調整：(試題11頁) 1.由電源供給器輸入12V直流電壓，主電路板上的 DC電源指示燈(POWER)應亮。 2.將IC插上，注意第一隻腳位。 3.調整SVR1可調電阻器，使綠、黃、紅燈全部兩組的 工作週期在監評指定時間(時間範圍10~30秒)。 4.調整SVR2可調電阻器，使綠燈閃爍次數 至監評指定次數(2~6次)。 調整SVR1 指 示 燈 亮 調整SVR2

  10. 交通號誌控制器裝配流程及時間控制 主電路 插件 10分鐘 組裝 調整 15分鐘 顯示板 組裝 15分鐘 主電路 焊接 120分鐘 OK 整理 工作環境 評分 補空點焊接 15分鐘 故障檢修 注意時間 NG

  11. 此空格攔 簽名 不及格論 勿擅自離開工作場所 待監評委員確認OK後 才可離開
