slide1
ΤΟ ΠΥΡΗΝΟΞΥΛΟ ΣΑΝ ΠΡΩΤΗ ΥΛΗ ΓΙΑ ΤΗ ΠΑΡΑΓΩΓΗ ΣΤΕΡΕΩΝ ΒΙΟΚΑΥΣΙΜΩΝ

ΓΕΩΡΓΟΥΣΑΚΗΣ ΑΝΔΡΕΑΣ

ΧΗΜΙΚΟΣ ΜΗΧΑΝΙΚΟΣ – MBA

ΓΕΝ. ΔΙΕΥΘΥΝΤΗΣ Α.Β.Ε.Α

slide2

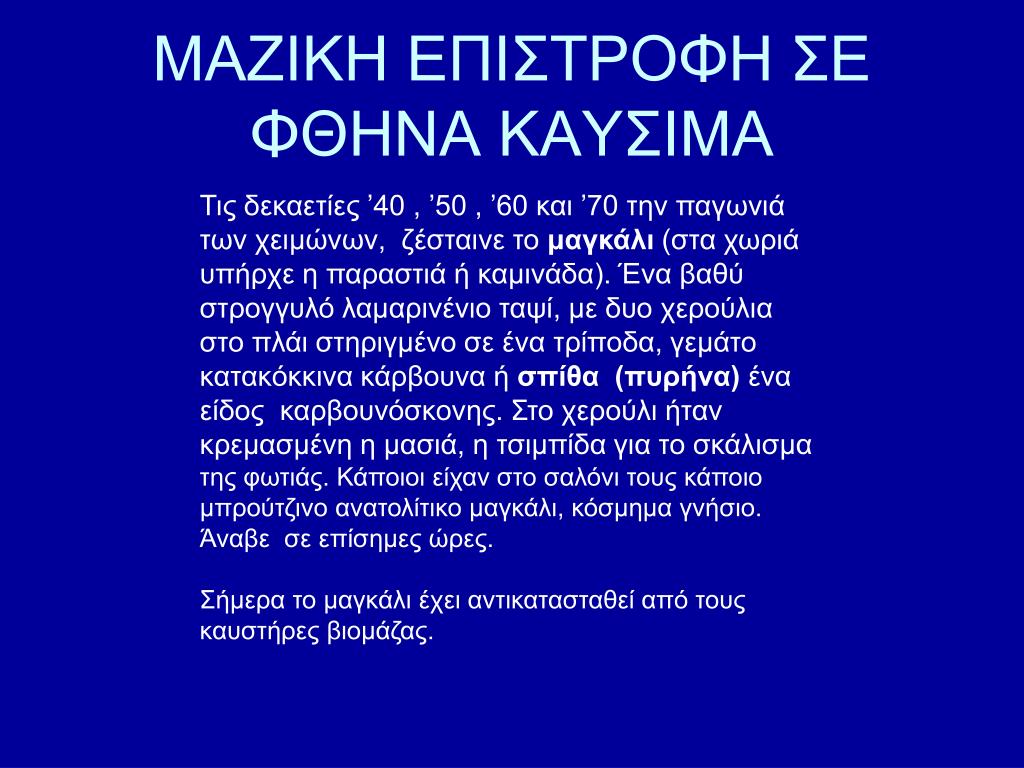

ΜΑΖΙΚΗ ΕΠΙΣΤΡΟΦΗ ΣΕ ΦΘΗΝΑ ΚΑΥΣΙΜΑ

Τις δεκαετίες ’40 , ’50 , ’60 και ’70 την παγωνιά των χειμώνων, ζέσταινε το μαγκάλι (στα χωριά υπήρχε η παραστιά ή καμινάδα). Ένα βαθύ στρογγυλό λαμαρινένιο ταψί, με δυο χερούλια στο πλάι στηριγμένο σε ένα τρίποδα, γεμάτο κατακόκκινα κάρβουνα ή σπίθα (πυρήνα) ένα είδος καρβουνόσκονης. Στο χερούλι ήταν κρεμασμένη η μασιά, η τσιμπίδα για το σκάλισμα της φωτιάς. Κάποιοι είχαν στο σαλόνι τους κάποιο μπρούτζινο ανατολίτικο μαγκάλι, κόσμημα γνήσιο. Άναβε  σε επίσημες ώρες.

Σήμερα το μαγκάλι έχει αντικατασταθεί από τους καυστήρες βιομάζας.

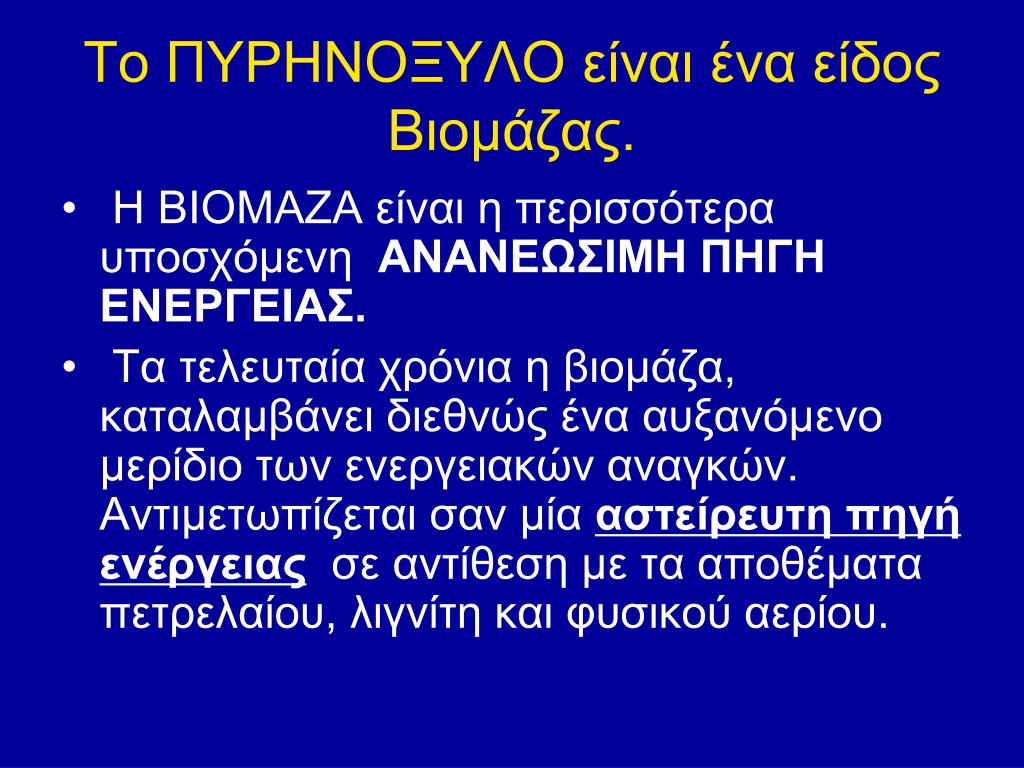

slide3
Το ΠΥΡΗΝΟΞΥΛΟ είναι ένα είδος Βιομάζας.
  • Η ΒΙΟΜΑΖΑ είναι η περισσότερα υποσχόμενη ΑΝΑΝΕΩΣΙΜΗ ΠΗΓΗΕΝΕΡΓΕΙΑΣ.
  • Τα τελευταία χρόνια η βιομάζα, καταλαμβάνει διεθνώς ένα αυξανόμενο μερίδιο των ενεργειακών αναγκών. Αντιμετωπίζεται σαν μία αστείρευτη πηγή ενέργειας σε αντίθεση με τα αποθέματα πετρελαίου, λιγνίτη και φυσικού αερίου.
slide4

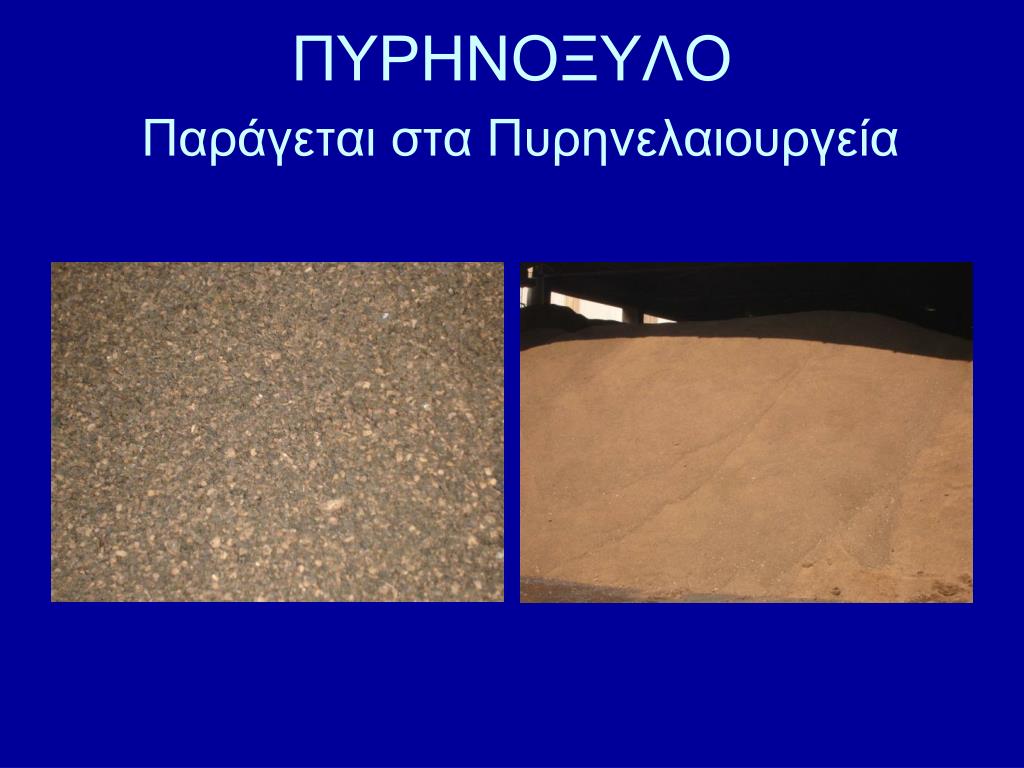

ΠΥΡΗΝΟΞΥΛΟΠαράγεται στα Πυρηνελαιουργεία
slide5

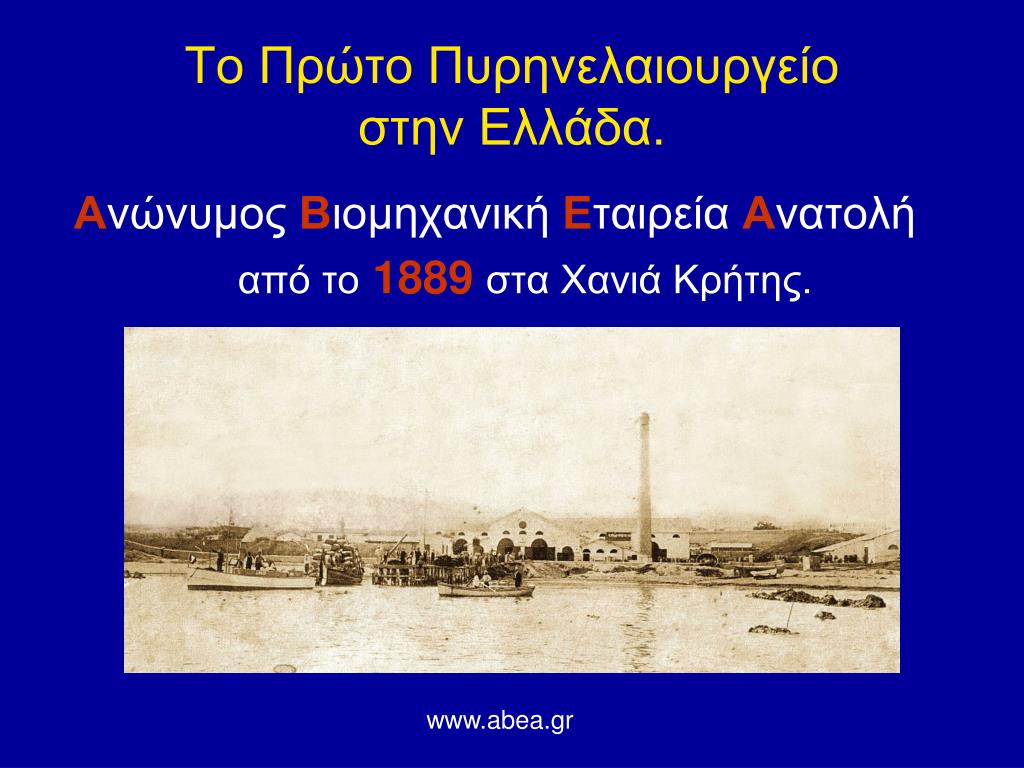

Το Πρώτο Πυρηνελαιουργείοστην Ελλάδα.
  • Ανώνυμος Βιομηχανική Εταιρεία Ανατολή
  • από το1889στα Χανιά Κρήτης.

www.abea.gr

slide6
Παραπροϊόντα κατά την επεξεργασία του ελαιόκαρπου.

Ελαιόκαρπος

100 tn

Ελαιόλαδο

21 tn

Ελαιοπυρήνας

35-45 tn

Φύλλα

3-5 tn

Λιόζουμα

85-175 tn

Ακατέργαστο Πυρηνέλαιο

1-2 tn

Πυρηνόξυλο

18-23 tn

Πυρηνέλαιο

Σαπούνια

slide7
ΠΥΡΗΝΟΞΥΛΟ.Παράγεταιαπό τη επεξεργασία του ελαιοπυρήνα.
  • 3 φάσεων
  • 2 φάσεων
slide8
ΕΠΕΞΕΡΓΑΣΙΑ ΕΛΑΙΟΠΥΡΗΝΑ στο Πυρηνελαιουργείο.
  • Ξήρανση ή
  • Προξήρανση και

Ξήρανση.

slide10

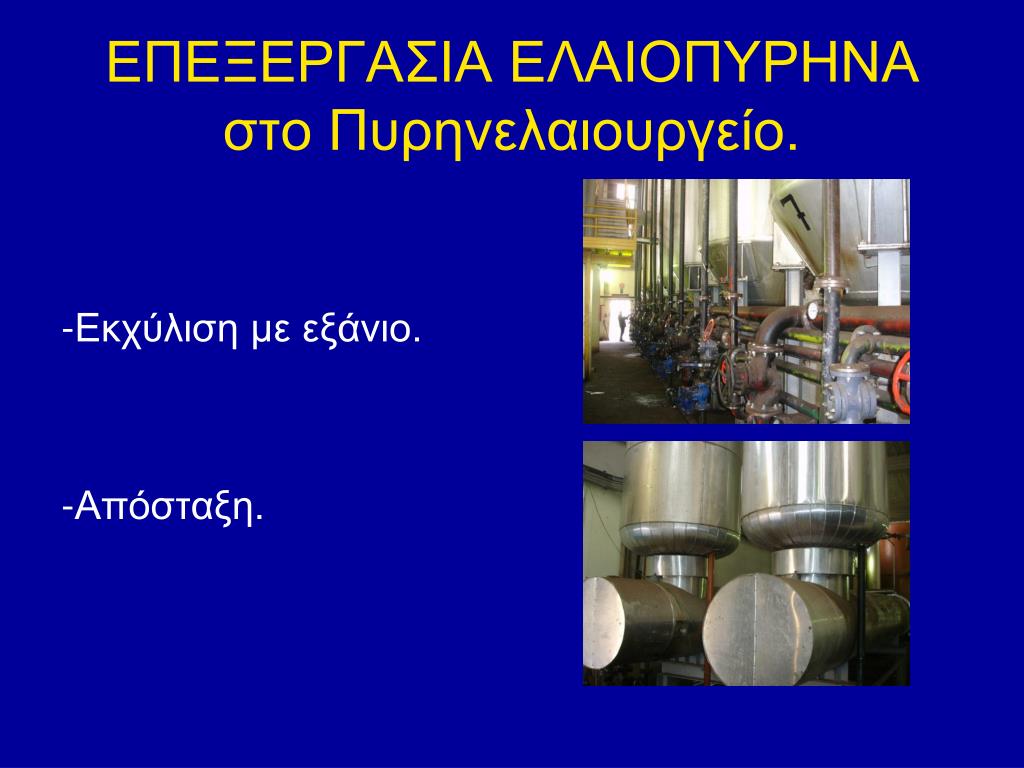

ΕΠΕΞΕΡΓΑΣΙΑ ΕΛΑΙΟΠΥΡΗΝΑ στο Πυρηνελαιουργείο.
  • -Εκχύλιση με εξάνιο.
  • -Απόσταξη.
slide12
Στο Πυρηνελαιουργείο έχομε:
  • Παραγωγή πυρηνόξυλου
  • και
  • Παραγωγή
  • ακατέργαστου πυρηνελαίου
slide13

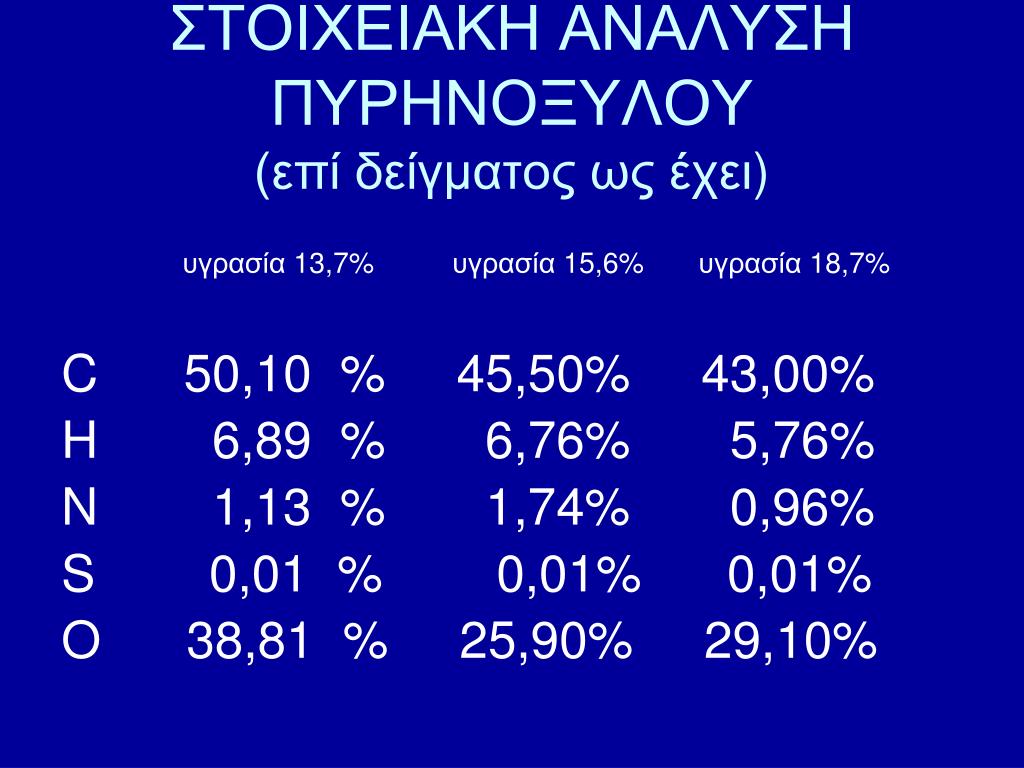

ΣΤΟΙΧΕΙΑΚΗ ΑΝΑΛΥΣΗΠΥΡΗΝΟΞΥΛΟΥ(επί δείγματος ως έχει)
  • υγρασία 13,7% υγρασία 15,6% υγρασία 18,7%
  • C 50,10 % 45,50% 43,00%
  • H 6,89 % 6,76% 5,76%
  • N 1,13 % 1,74% 0,96%
  • S 0,01 % 0,01% 0,01%
  • O 38,81 % 25,90% 29,10%
slide14

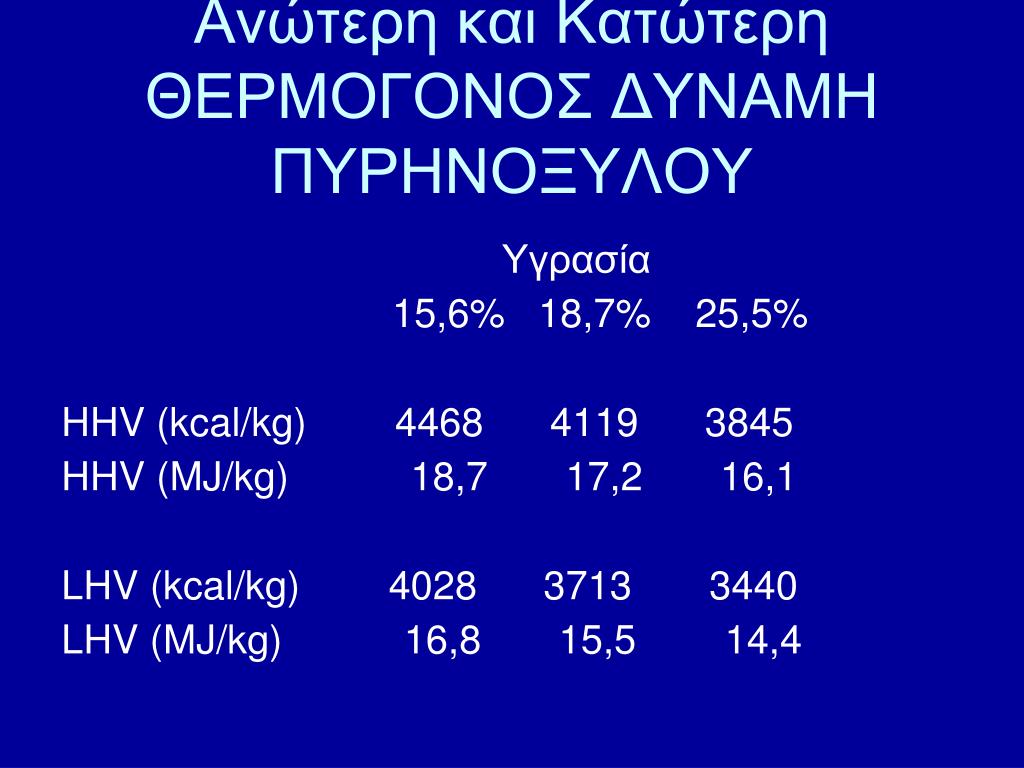

Ανώτερη και ΚατώτερηΘΕΡΜΟΓΟΝΟΣ ΔΥΝΑΜΗΠΥΡΗΝΟΞΥΛΟΥ
  • Υγρασία
  • 15,6% 18,7% 25,5%
  • HHV (kcal/kg) 4468 4119 3845
  • HHV (MJ/kg) 18,7 17,2 16,1
  • LHV (kcal/kg) 4028 3713 3440
  • LHV (MJ/kg) 16,8 15,5 14,4
slide15

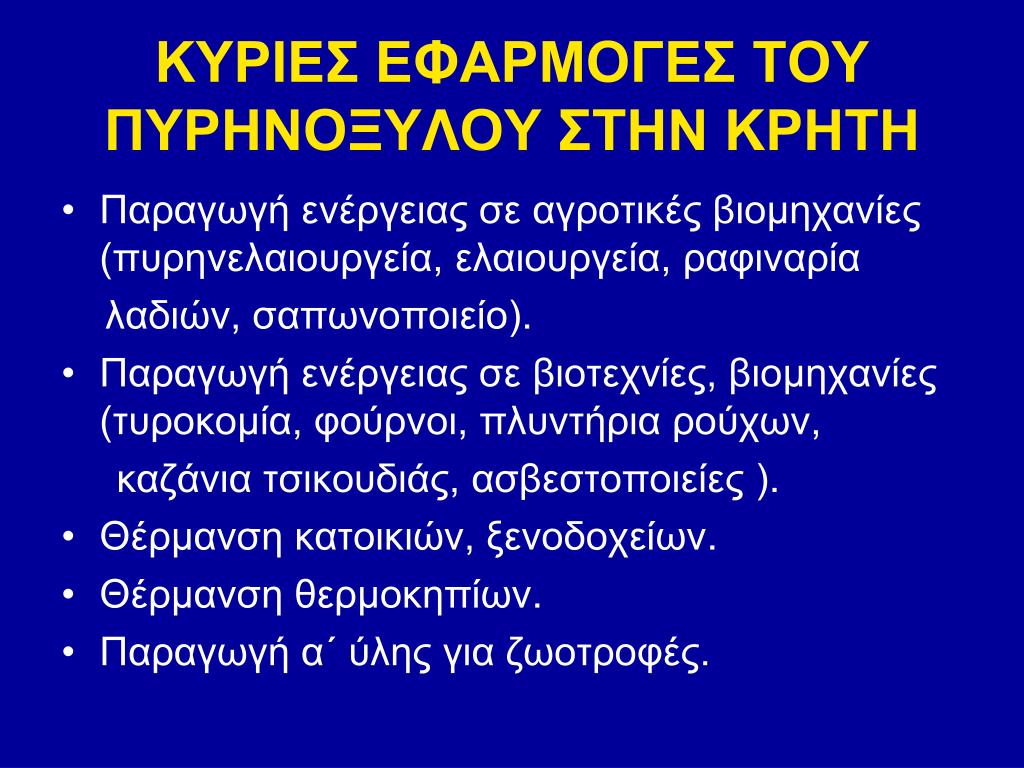

ΚΥΡΙΕΣ ΕΦΑΡΜΟΓΕΣ ΤΟΥ ΠΥΡΗΝΟΞΥΛΟΥΣΤΗΝ ΚΡΗΤΗ
  • Παραγωγή ενέργειας σε αγροτικές βιομηχανίες (πυρηνελαιουργεία, ελαιουργεία, ραφιναρία

λαδιών, σαπωνοποιείο).

  • Παραγωγή ενέργειας σε βιοτεχνίες, βιομηχανίες (τυροκομία, φούρνοι, πλυντήρια ρούχων,

καζάνια τσικουδιάς, ασβεστοποιείες ).

  • Θέρμανση κατοικιών, ξενοδοχείων.
  • Θέρμανση θερμοκηπίων.
  • Παραγωγή α΄ ύλης για ζωοτροφές.
slide16
ΟΙΚΟΝΟΜΙΚΟ ΚΑΥΣΙΜΟ
  • Είδος ενέργειας Πυρηνόξυλο Πετρέλαιο Πελετ ξύλου
  • Μέση ετήσια ανάγκη (Kcal) 16.000.000 16.000.000 16.000.000
  • Θερμογόνος δύναμη (Kcal/Kg) 4.028 10.100 4.400
  • Ετήσια κατανάλωση (λίτρα / κιλά) 3.972 1.584 3.636
  • Tιμή (€/λίτρο /  €/κιλό) 0,100 1,35 0,35
  • Μέσο ετήσιο κόστος 397 € 2.138 € 1.273 €
  • Εξοικονόμηση Πυρηνόξυλου σε σχέση με το πετρέλαιο 1.741 € ή 81% .
  • Εξοικονόμηση Πυρηνόξυλου σε σχέση με το πελετ ξύλου 876 € ή 69% .
slide18
Κατανάλωση Ενέργειας στην Κρήτη το έτος 2000.
  • Ηλεκτρική (από εγκατεστ.ισχύ 428 MW)=

= 2.019 GWh

  • Πετρέλαιο για θέρμανση κτηρίων 78.000 t

780 x 109 kcal = 900 GWh

  • Πετρέλαιο στη βιομηχανία 11.759 t

117,59 x 109 kcal = 136GWh

  • Πυρηνόξυλο 100.000 t

350 x 109 kcal = 400 GWh

slide19

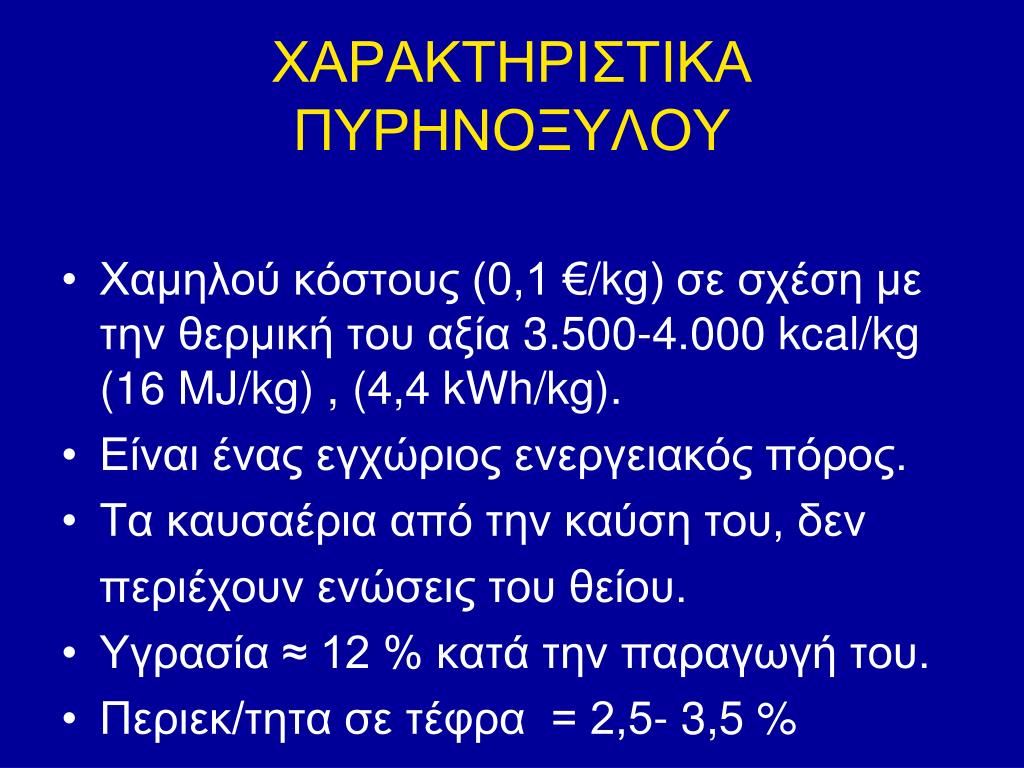

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΥΡΗΝΟΞΥΛΟΥ
  • Χαμηλού κόστους (0,1 €/kg) σε σχέση με την θερμική του αξία 3.500-4.000 kcal/kg (16 MJ/kg) , (4,4 kWh/kg).
  • Είναι ένας εγχώριος ενεργειακός πόρος.
  • Τα καυσαέρια από την καύση του, δεν

περιέχουν ενώσεις του θείου.

  • Υγρασία ≈ 12 % κατά την παραγωγή του.
  • Περιεκ/τητα σε τέφρα = 2,5- 3,5 %
slide20

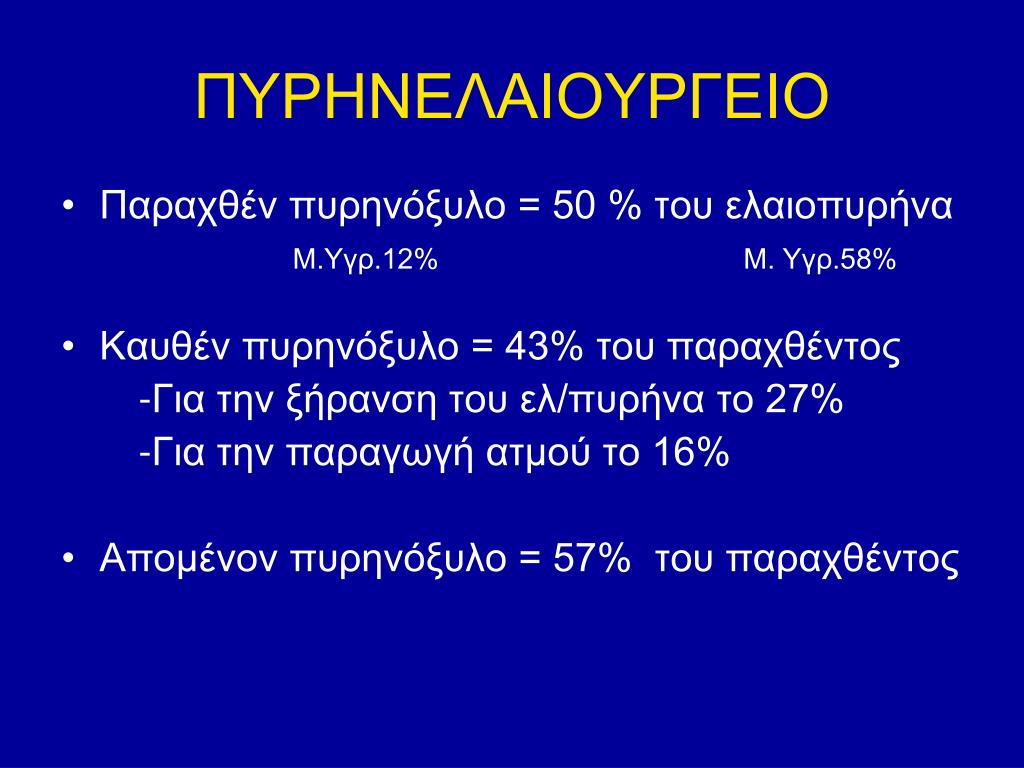

ΠΥΡΗΝΕΛΑΙΟΥΡΓΕΙΟ
  • Παραχθέν πυρηνόξυλο = 50 % του ελαιοπυρήνα

Μ.Υγρ.12% Μ. Υγρ.58%

  • Καυθέν πυρηνόξυλο = 43% του παραχθέντος

-Για την ξήρανση του ελ/πυρήνα το 27%

-Για την παραγωγή ατμού το 16%

  • Απομένον πυρηνόξυλο = 57% του παραχθέντος
slide21
ΠΥΡΗΝΕΛΑΙΟΥΡΓΕΙΑ ΚΡΗΤΗΣ
  • Επεξεργάζονται περίπου 200.000 t ελαιοπυρήνα.
  • Παράγουν 100.000 t πυρηνόξυλο.

Παραγόμενη θερμ.ενέργεια: 350 x109kcal

  • Αυτοκαταναλώνουν 43.000 t πυρηνόξυλο.

Κατ/σκόμενη θερμ.ενέργεια: 150 x109kcal

» ηλεκτρική ενέργεια: 2 x 109 kcal (2.333.333 kWh)

  • Διαθέτουν για πώληση 57.000 t πυρηνόξυλο,

θερμογόνου δύναμης 200 x 109kcal

Μ.Θ.Δ = 3.500 kcal/kg

slide22

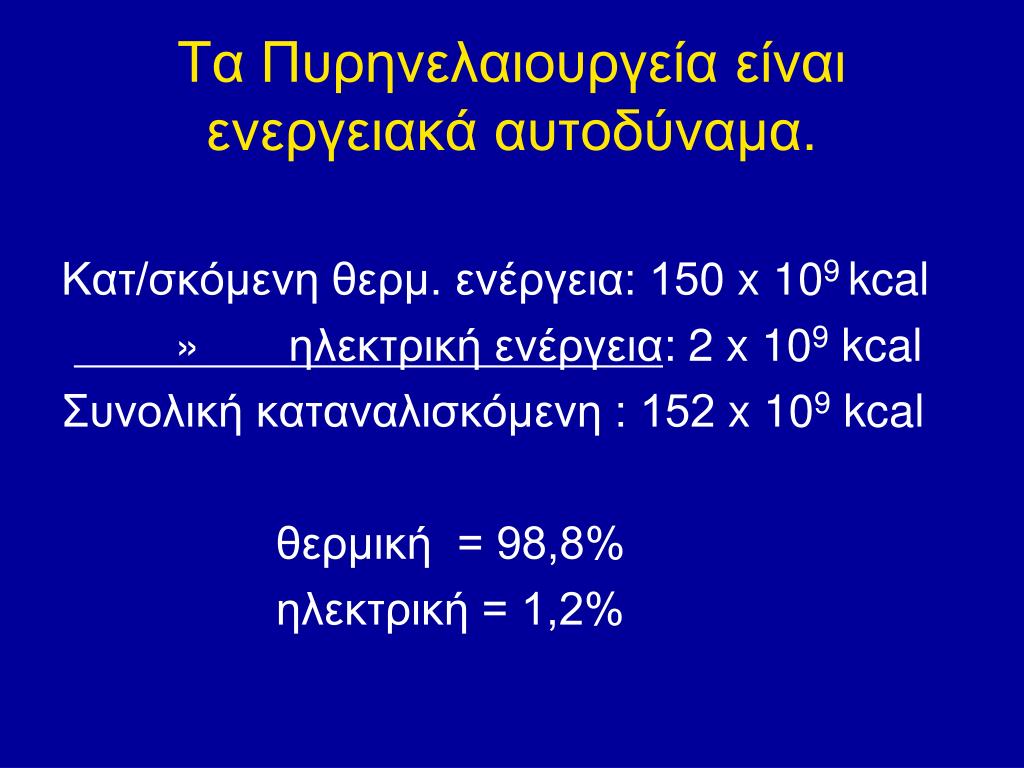

Τα Πυρηνελαιουργεία είναι ενεργειακά αυτοδύναμα.
  • Κατ/σκόμενη θερμ. ενέργεια: 150x 109kcal
  • » ηλεκτρική ενέργεια: 2 x 109 kcal
  • Συνολική καταναλισκόμενη : 152 x 109kcal
  • θερμική = 98,8%
  • ηλεκτρική = 1,2%
slide24

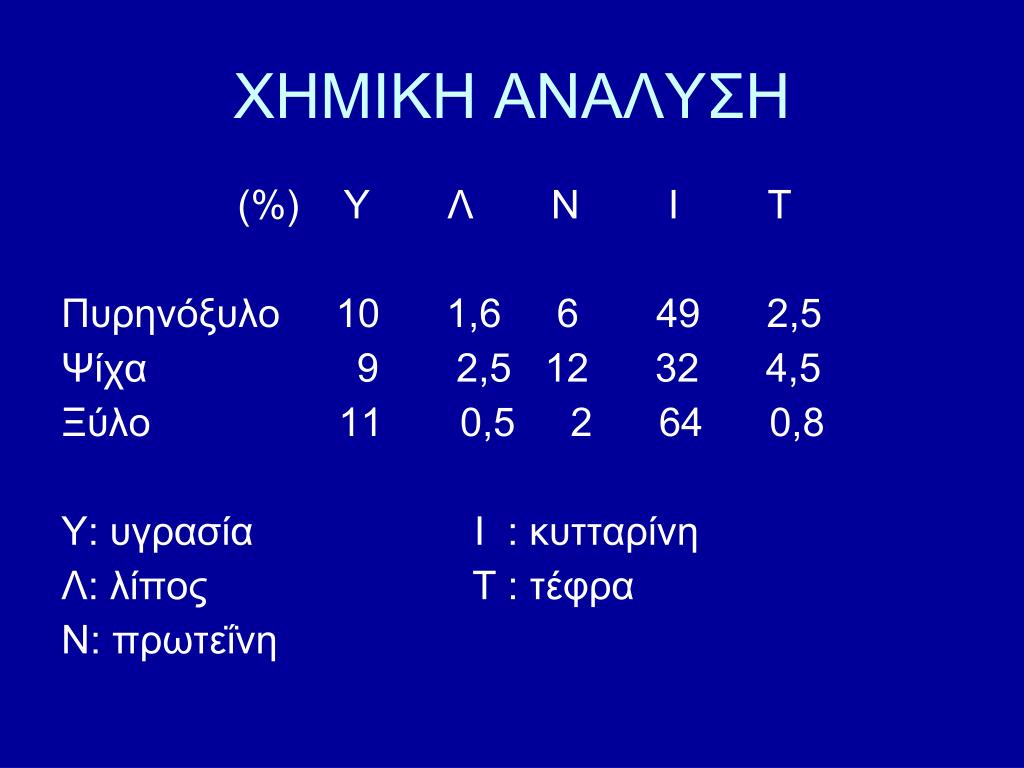

ΧΗΜΙΚΗ ΑΝΑΛΥΣΗ
  • (%) Υ Λ Ν Ι Τ
  • Πυρηνόξυλο 10 1,6 6 49 2,5
  • Ψίχα 9 2,5 12 32 4,5
  • Ξύλο 11 0,5 2 64 0,8
  • Υ: υγρασία Ι : κυτταρίνη
  • Λ: λίπος Τ : τέφρα
  • Ν: πρωτεΐνη
slide25
ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ !
  • 9 - 12 - 2013
  • ΕΣΠΕΡΙΔΑ ΜΕ ΘΕΜΑ : ΠΑΡΑΓΩΓΗ ΚΑΙ ΧΡΗΣΗ ΣΤΕΡΕΑΣ ΒΙΟΜΑΖΑΣ ΑΠΟ ΤΗΝ ΕΛΙΑ ΣΑΝ ΚΑΥΣΙΜΟΥ ΓΙΑ ΤΗ ΠΑΡΑΓΩΓΗ ΘΕΡΜΟΤΗΤΟΣ
