SY604 NAT PPPoE Configuration. ابتدا IP از رنج 192.168.1.X برروي كارت شبكه تنظيم مي كنيم. IP مودم را داخل Browser وارد كرده وارد Page مودم مي شويم User name: admin Password: admin.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'SY604 NAT PPPoE Configuration' - uriah-fowler


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
ip browser page user name admin password admin
IP مودم را داخل Browser وارد كرده وارد Page مودم مي شويمUser name: adminPassword: admin
advanced setup wan remove remove
به قسمت Advanced Setup رفته سپس WAN را انتخاب مي كنيمحال گزينه Remove را فعال كرده و Remove مي كنيم
quick setup dsl auto connect vpi 0 vci 35 next
به قسمت Quick Setup رفته گزينه DSL Auto-connect را غير فعال مي كنيمVPI= 0 , VCI = 35سپس Next مي كنيم

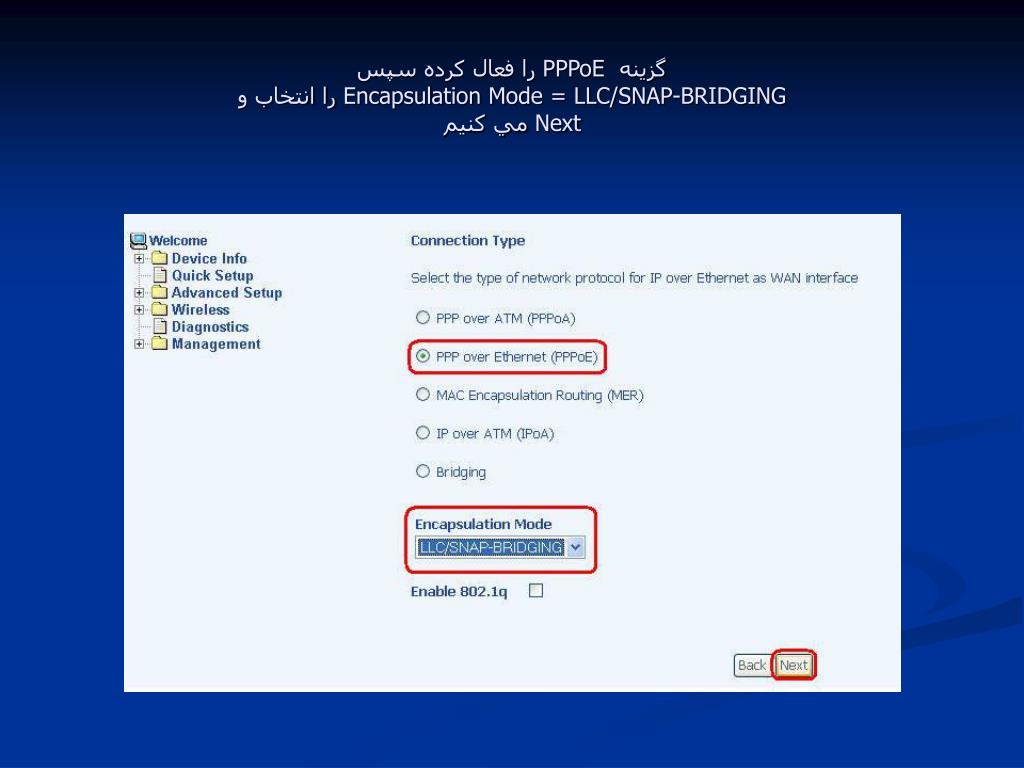

pppoe encapsulation mode llc snap bridging next
گزينه PPPoE را فعال كرده سپسEncapsulation Mode = LLC/SNAP-BRIDGING را انتخاب وNext مي كنيم
slide7

User name همان شماره تلفن خط ADSL شمابه همراه 21مي باشدمثال: 2188760383Password خود را که به صورت Default مانند User name می باشد را وارد می کنیمگزينه Keep Alive رافعال مي كنيم

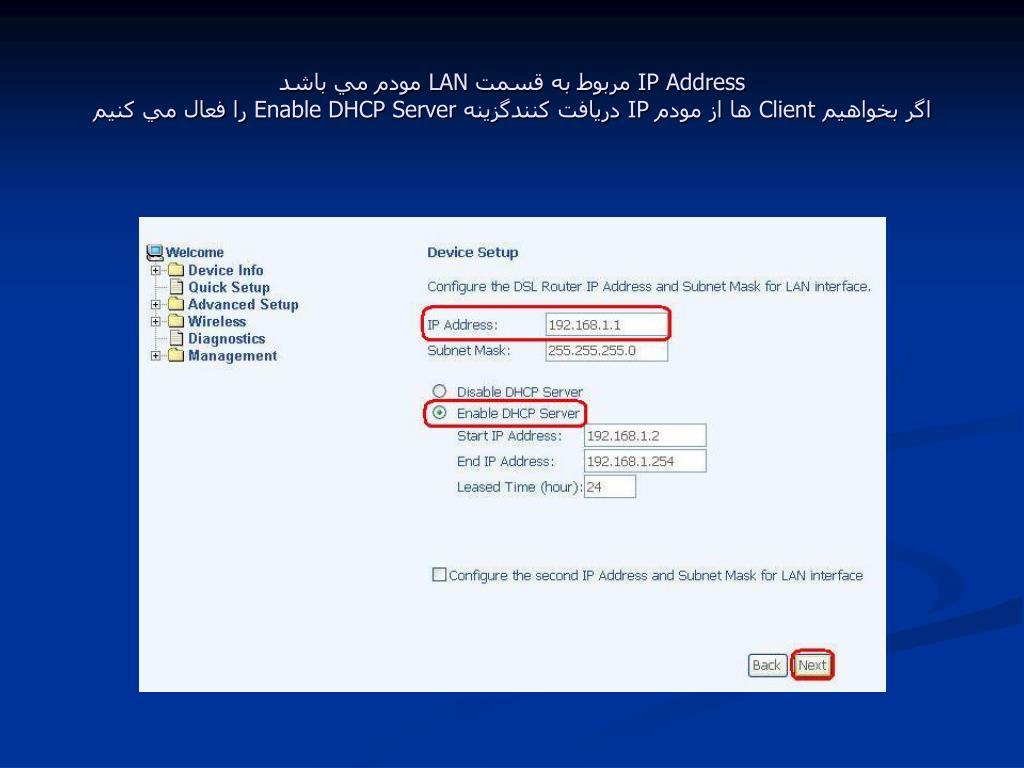

ip address lan client ip enable dhcp server
IP Address مربوط به قسمت LAN مودم مي باشداگر بخواهيم Client ها از مودم IP دريافت كنندگزينه Enable DHCP Server را فعال مي كنيم
slide10

حال اگر بخواهيم از امكانات Wireless مودم استفاده كنيم گزينه Enable Wireless را فعال مي كنيمSSID همان نام شبكه Wireless ما خواهد بود كه ساير Clientها در هنگام جستجوي شبكه آن را خواهند ديد

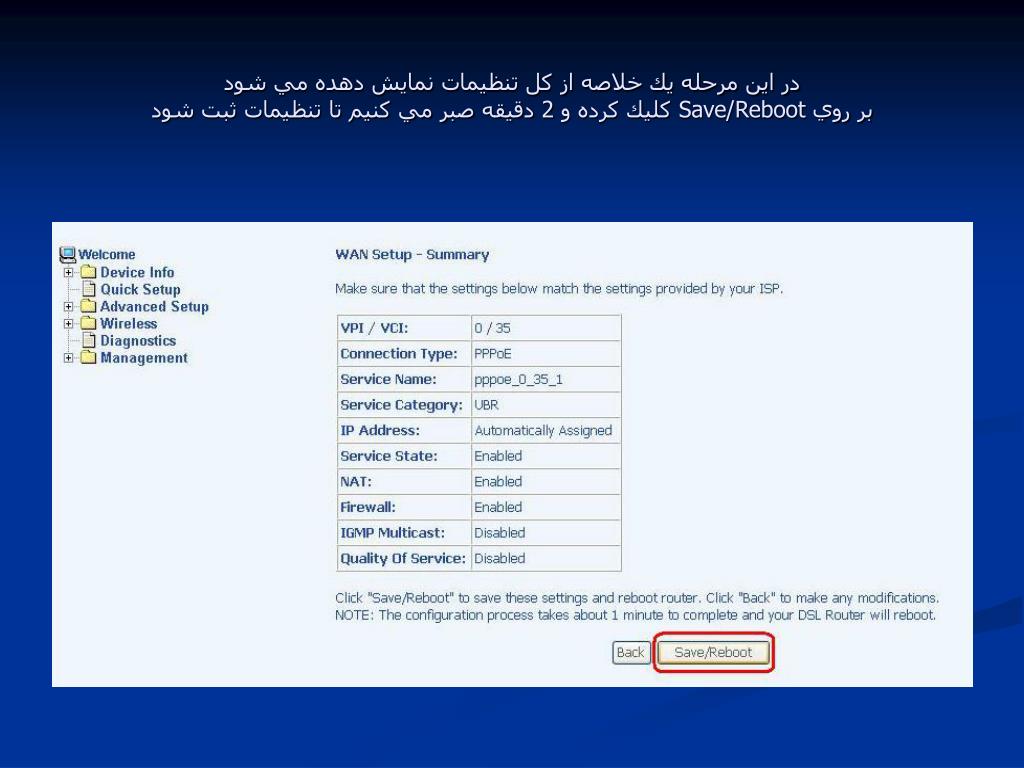

save reboot 2
در اين مرحله يك خلاصه از كل تنظيمات نمايش دهده مي شودبر روي Save/Reboot كليك كرده و 2 دقيقه صبر مي كنيم تا تنظيمات ثبت شود
slide13

به قسمت Wireless سپس Basic مي رويمگزينه Enable Wireless را فعال مي كنيم.با فعال كردن گزينه Hide Access Point شبكه Wireless ما براي ديگران قابل رويت نخواهد بودSSID همان نام شبكه Wireless ما مي باشدCountry= IRAN, ISLAMIC REPUBLIC OF

slide14

در اين قسمت WEP Encryption را Enable مي كنيمWEP Key Generator را Disable می کنیم تا بتوانیم برای مودم رمز مشخص بنماییمدر قسمت Network Key رمز دلخواه را تعیین می کنیم
