le forgeage libre
LE FORGEAGE LIBRE
  • Les chiffres clés
  • Intérêt de la Forge Libre
  • Les types de pièces
  • Exemples de Gammes
  • Les Machines Utilisées
les chiffres cl s

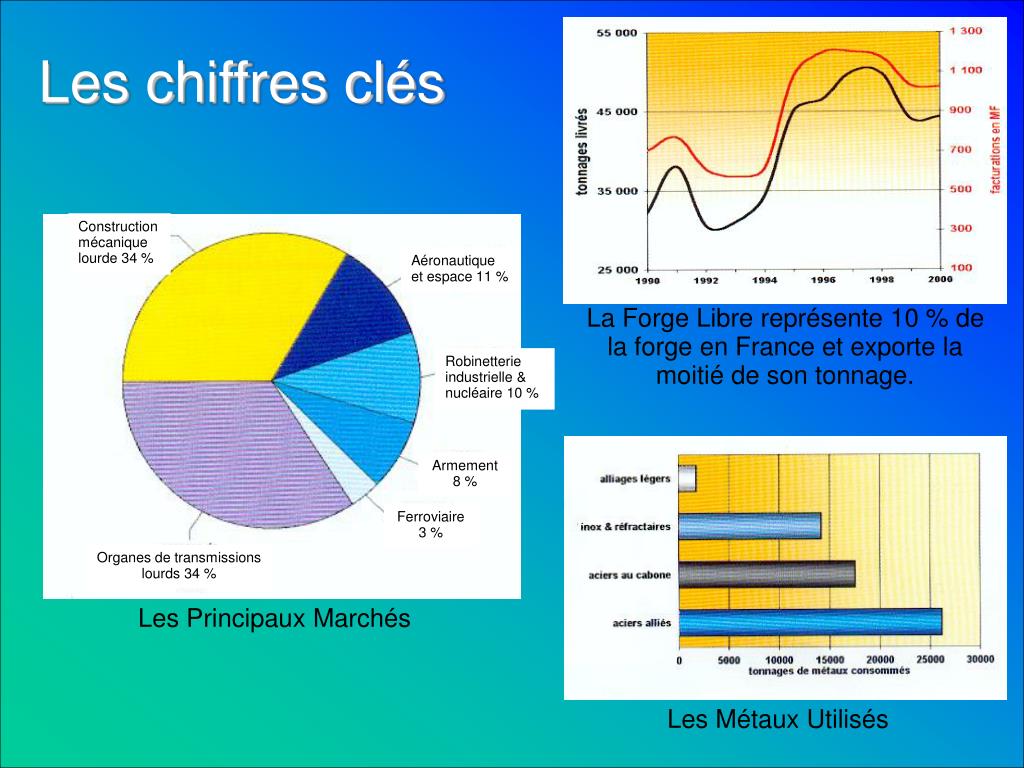

Les chiffres clés

Construction mécanique lourde 34 %

Aéronautique et espace 11 %

La Forge Libre représente 10 % de la forge en France et exporte la moitié de son tonnage.

Robinetterie industrielle & nucléaire 10 %

Armement 8 %

Ferroviaire 3 %

Organes de transmissions lourds 34 %

Les Principaux Marchés

Les Métaux Utilisés

int r t de la forge libre
Intérêt de la Forge Libre
  • Permet d’obtenir à chaud, sans outillages spécifiques, avec des délais courts, des pièces unitaires ou de très petites séries.
  • Pendant le forgeage le métal fluera librement dans deux directions.
  • Le métal sera écrasé entre deux outils :
  • Le Tas, fixe et de forme plate,
  • La Frappe, mobile et de forme arrondie.

Directions de Fluage

int r t de la forge libre1
Intérêt de la Forge Libre
  • La forme définitive de la pièce sera obtenue par une succession de déformations progressives ne demandant qu’une faible dépense énergétique par unité de surface, à partir d’outils simples.
  • Chaque déformation est à l’initiative du compagnon. La qualité du résultat final dépend de son habileté, de sa dextérité et de son expérience.
  • 2 Types de pièces réalisées :
  • Petites séries de 1 à 10 pièces dont le coût des outillages d’estampage entraînerait un prix unitaire élevé.
  • Grosses pièces (100 Kg à 500T) réalisables seulement par cette technique.
  • Les formes obtenues sont moins complexes qu’en estampage.
int r t de la forge libre2
Intérêt de la Forge Libre
  • Exemples de pièces :
  • Arbre d’hélice de bateau,
  • Arbre de génératrice de centrale électrique,
  • Virole pour réservoir sous pression…

Les pièces obtenues seront usinées ou serviront d’ébauche d’estampage.

les diff rents types de pi ces
Les différents types de pièces :

Tous types de matériaux

slide9

1

3

2

Production d’un arbre épaulé

slide14

Pour les grandes pièces :

Presses Hydrauliques de 4 000 à 15 000 T.

slide15

Pour les pièces moyennes :

Moutons à planches ou à courroie

slide16

Pour les petites pièces :

Pilon auto compresseur
