课程指导课五 第 16 ç« ç”µç£åœº §1 法拉第电磁感应定律 § 2 动生电动势 § 3 感生电动势

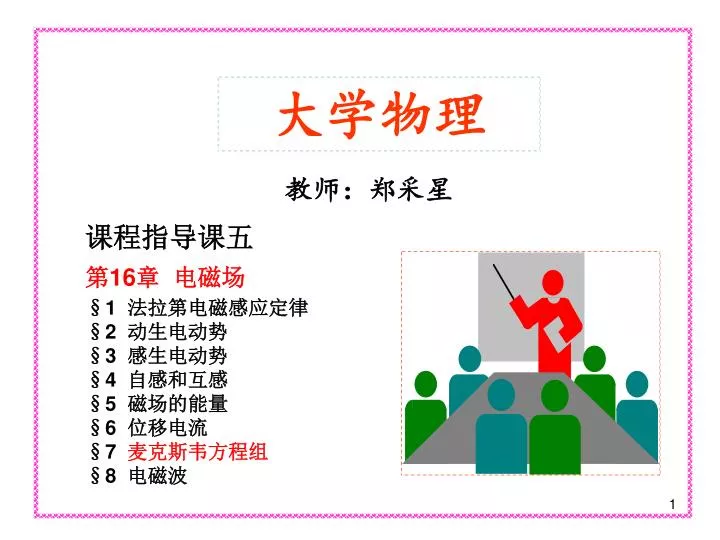

1. 大学物理 教师：郑采星 课程指导课五 第16章 电磁场 §1 法拉第电磁感应定律 §2 动生电动势 §3 感生电动势 §4 自感和互感 §5 磁场的能量 §6 位移电流 §7 麦克斯韦方程组 §8 电磁波

2. 第16章 电磁场 基本要求 掌握法拉第电磁感应定律，楞次定律，电磁感应现象与能量守恒定律的关系。动生电动势，用电子理论解释动生电动势。理解感生电动势，涡旋电场，涡电流。理解自感与互感。能进行有关计算。理解位移电流，麦克斯韦电磁场理论，麦克斯韦方程组织分形式及其物理意义。了解振荡电路。电磁振荡。电磁波的产生和传播。了解电磁波的基本性质，电磁波的能流密度，电磁波谱。 教学基本内容、基本公式 1 法拉第电磁感应定律 导体回路中的感应电动势 的大小 与穿过导体回路的磁通量的变化率成正比。 导体运动切割磁力线，将产生动生电动势；而仅由磁场随时间变化产生的电动势则称为感生电动势。这是感应电动势的两种类型。 电动势 3 感生电动势 2 动生电动势

3. 4 自感和互感 电流强度变化率为一个单位时，在这个线圈中产生的感应电动势等于该线圈的自感系数L。 互感系数M 表示两线圈之间产生互感能力的物理量. 互感取决于两个回路的几何形状，相对位置、两线圈的匝数以及它们周围的磁介质的分布。 5 磁场的能量 互感磁能 自感磁能: 磁场能量的一般公式 磁场能量密度： 6 位移电流 为了使安培环路定理具有更普遍的意义,麦克斯韦提出位移电流假设。

4. C L 天线 L’ 能源 天线 7 麦克斯韦方程组 麦克斯韦电磁理论的基本思想有两点： 除静止电荷产生无旋电场外，变化的磁场产生涡旋电场； 除传导电流激发磁场外，变化的电场（位移电流）也激发涡旋磁场。 8 电磁波 变化的电场、变化的磁场相互激发，相互转化；以一定的速度由近及远地向周围空间传播电磁波。

5. 1.如图所示，在磁感应强度B=7.610-4T的均匀磁场中，放置一个线圈。此线圈由两个半径均为3.7cm且相互垂直的半圆构成，磁感应强度的方向与两半圆平面的夹角分别为620和280。若在 4.510-3S的时间内磁场突然减至零，试问在此线圈内的感应电动势为多少？ 解：由各种原因在回路中所引起的感应电动势，均可由法拉第电磁感应定律求解，即 但在求解时应注意下列几个问题： 1．回路必须是闭合的，所求得的电动势为回路的总电动势。 2．应该是回路在任意时刻或任意位置处的磁通量。它由 计算。对于均匀磁场则有 为闭会回路在垂直于磁场的平面内的投影面积。 其中

6. 对于本题， 1和2为两半圆形平面法线与B之间的夹角。 3．感应电动势的方向可由-d/dt来判定， 为方便起见，所取回路的正向（顺时针或 逆时针）应与穿过回路的B的方向满足右 螺旋关系，此时恒为正值，这对符号确 定较为有利。 迎着B的方向，取逆时针为线圈回路的正向。由法拉第电磁感应定律，有 ，说明感应电动势方向与回路正向一致。

7. 2. 如图所示，真空中一长直导线通有电流 I(t) = I0e-t，式中为t 时间，I0、为正常量；另一长为l1、宽为l2的矩形导线框与长直导线平行共面。设时刻 t 二者相距为a，矩形框正以速率v向右运动，求此时刻线框内的感应电动势。 参考：习题16.10 解:取线框面积的正法向垂直纸面向里，则通过线框的磁通量（由长直电流所提供）为 其中x随时间变化的，而且 设 t 时，二者相距为x.

8. 由法拉第电磁感应定律得 显然，它是大于零的，表明感应电动势在线框内取顺时针方向，可以通过楞次定律进行验证。 通常用法拉第电磁感应定律来计算闭合路径中的感应电动势，得出的是整个回路的总感应电动势，它可能是动生与感生电动势的总和。 在中固定a，仅对 t求导数得感生电动势

9. 3. 在垂直图面的圆柱形空间内有一随时间变化的匀强磁场，磁感应强度的方向垂直图面向里。在图面内有两条相交于O点的夹角为600的直导线Oa和Ob，而O点则是圆柱形空间与图面的交点。此外，在图面内另有一半径为r半圆环形导线在上述两条直线上以速度匀速滑动。的方向与∠aOb的平分线一致，并指向O点(如图)。 在时刻t，半圆环的圆心正好与O点重合。此时磁感应强度大小为B。磁感应强度大小随时间的变化率为k(k为正数)。求此时半圆环的导线与两条直线围成的闭合回路CODC中的感应电动势。 注意下列几个问题： 1．回路必须是闭合的，所求得的电动势为回路的总电动势。 2．应该是回路在任意时刻或任意位置处的磁通量。 ？

10. 解：顺时钟为绕行方向。回路中感应电动势由感生电动势1和动生电动势2两部分叠加而成解：顺时钟为绕行方向。回路中感应电动势由感生电动势1和动生电动势2两部分叠加而成 1由涡旋电场所形成，它相当于半圆导线处于t 时刻所在位置静止不动时，回路CODC中的感生电动势，所以 CD弧上的动生电动势相当于CD弦上的动生 电动势，所以 若vB＞rk/6则 的方向与所设正向一致，即顺时钟方向；vB＜ rk/6，则 的方向与所设正向相反，即逆时钟方向。

11. 4.在半径为R的圆柱形空间中存在着均匀磁场，B 的方向与柱的轴线平行。如图所示，有一长为l 的金属棒放在磁场中，设B随时间的变化率为常量。试证：棒上感应电动势的大小为 证1：取 闭合回路OPQ由法拉第电磁感应定律，有 OP、QO段，因为Ek（涡旋电场）的方向与径向垂直，与 dl矢量点积为0。

12. 4.在半径为R的圆柱形空间中存在着均匀磁场，B 的方向与柱的轴线平行。如图所示，有一长为l 的金属棒放在磁场中，设B随时间的变化率为常量。试证：棒上感应电动势的大小为 证2：在r＜R区域，感生电场强度的大小 设PQ上线元 dx 处，Ek的方向如图所示，则金属杆PQ上的电动势为

13. 5. 在圆柱空间内有一磁感应强度为B的均匀磁场，如图所示。B的大小以速度dB/dt变化。在磁场中有A、B两点，其间可放直导线 AB和弯曲的导线AB，则 (C)电动势在AB和AB中都产生，且两者的大小相等。 (D)AB导线中的电动势小于AB导线中的电 动势。 (A) 电动势只在导线AB中产生。　　　 (B)电动势只在AB导线中产生。　 [ ] D

14. 连接AO与OB分别与AB、AB组成闭合回路 L。 包含AB的闭合回路 L 包含AB的闭合回路 L AB导线中的电动势小于AB线中的电动势。 扇形面积S1 三角形面积S2 B/t 一致，且 S1 > S2

15. 6.如图所示，一长为，质量为m的导体棒CD，其电阻为R，沿两条平行的导电轨道无摩擦地滑下，轨道的电阻可忽略不计，轨道与导体构成一闭合回路。轨道所在的平面与水平面成 角，整个装置放在均匀磁场中，磁感应强度B的方向为竖直向上。求：（1）导体在下滑时速度随时间的变化规律；（2）导体棒CD的最大速度vm。 感应电流所受安培力的方向？ 参考：习题16.4

16. 如图所示，导体棒在下滑过程中除受重力P和导轨支持力FN外，还受到一个与下滑速度有关的安培力FA，这个力是阻碍导体棒下滑的。根据安培定律，该力的大小为如图所示，导体棒在下滑过程中除受重力P和导轨支持力FN外，还受到一个与下滑速度有关的安培力FA，这个力是阻碍导体棒下滑的。根据安培定律，该力的大小为 导体棒沿轨道方向的动力学方程为 将式（l）代入式（2），并令 则有 分离变量并两边积分

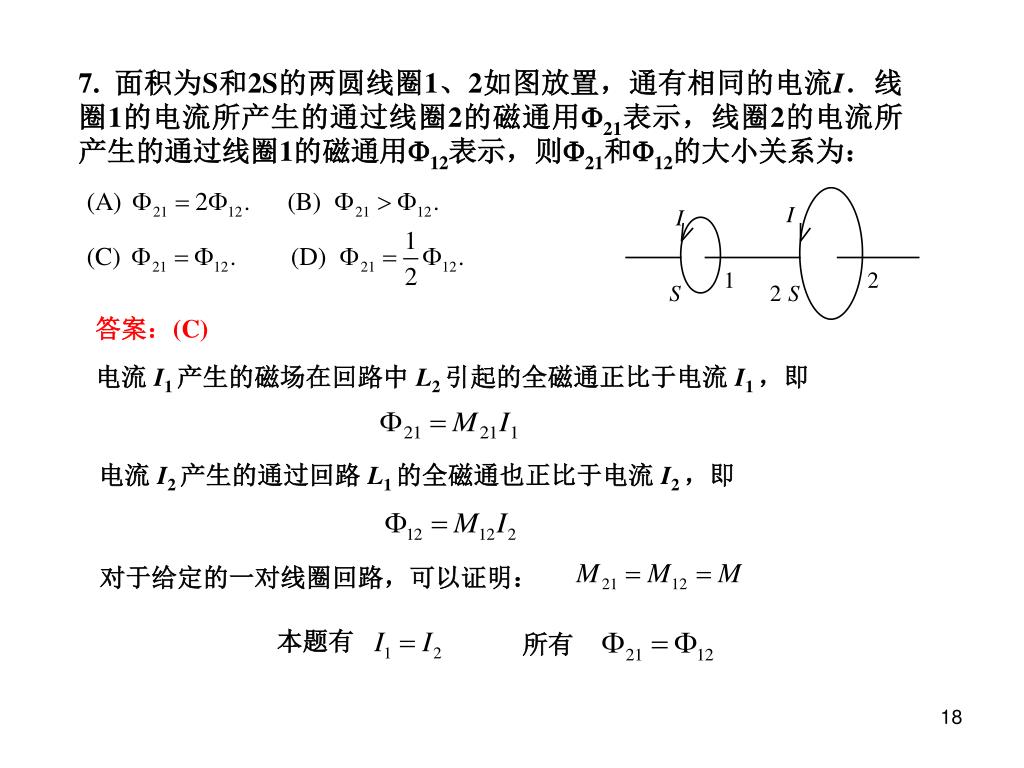

17. 分离变量并两边积分 得 由此得导体在t时刻的速度 此即为导体棒下滑的稳定速度，也是导体棒能够达到的最大速度，其v－t 图线如图所示。 由上式可知，当 1978年全国高考物理试题

18. 7. 面积为S和2S的两圆线圈1、2如图放置，通有相同的电流I．线圈1的电流所产生的通过线圈2的磁通用F21表示，线圈2的电流所产生的通过线圈1的磁通用F12表示，则F21和F12的大小关系为： 答案：(C) 电流 I1 产生的磁场在回路中 L2 引起的全磁通正比于电流 I1 ，即 电流 I2 产生的通过回路 L1 的全磁通也正比于电流 I2 ，即 对于给定的一对线圈回路，可以证明： 本题有 所有

19. a I b c 8. 长直导线与矩形单匝线圈共面放置，导线与线圈的长边平行，矩形线圈的边长分别为a、b，它到直导线的距离为c（如图），当矩形线圈中通有电流I = I0sint时，求直导线中的感应电动势。 参考：习题16.17 解:如果在直导线中通以稳恒电流I，在距离为r处产生的磁感应强度为B =0I/2r．在矩形线圈中取一面积元dS=bdr，通过线圈的磁通量为 M12=M21=M 互感系数为 M=？ 当线圈中通以交变电流I = I0sint时，直导线中的感应电动势大小为

20. 1 2 3 4 (a) 2 3 4 1 (b) 9. 两个线圈的自感分别为L1和L2，它们之间的互感为M． (1) 将两个线圈顺串联，如图a所示，求1和4之间的自感； (2) 将两线圈反串联，如图b所示，求1和3之间的自感． 参考：习题16.19 解：两个线圈串联时，通以电流 I 之后，总磁场等于两个线圈分别产生的磁场的矢量和磁场的能量为： （16.16）

21. 1 2 3 4 (a) 2 3 4 1 (b) (1) 当两个线圈顺串时，两磁场的方向相同， =0，所以 （16.19） 自感系数为 (2) 当两个线圈反串时，两磁场的方向相反，=，所以 自感系数为

22. 10. 一根电缆由半径为R1和R2的两个薄圆筒形导体组成，在两圆筒中间填充磁导率为m的均匀磁介质．电缆内层导体通电流I，外层导体作为电流返回路径，如图所示．求长度为l 的一段电缆内的磁场储存的能量． 解：

23. 11. 如图所示，空气中有一无限长金属薄壁圆筒，在表面上沿圆周方向均匀地流着一层随时间变化的面电流i(t)，则 (A) 圆筒内均匀地分布着变化磁场和变化电场． (B) 任意时刻通过圆筒内假想的任一球面的磁通量和电通量均为零． (C) 沿圆筒外任意闭合环路上磁感强度的环流不为零． (D) 沿圆筒内任意闭合环路上电场强度的环流为零． 答案：(B) 参考解答： 麦克斯韦方程组：磁场的高斯定理和电场的高斯定理分别如下： (1) 磁场高斯定理：传导电流和位移电流都激发涡旋磁场，磁场是无源场，其磁感应线是连续的闭合曲线。则有： 即在任何磁场中，通过任意闭合曲面的磁通量均等于零。 (2) 电场高斯定理：电荷激发有源电场，设D1为电位移，则：
