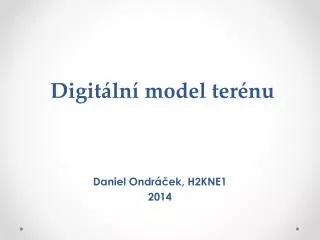

Digitální model terénu. Daniel Ondráček, H2KNE1 2014. Digitální modely terénu. =geometrický popis terénu Zjednodušené prostorové vyjádření tvaru skutečného terénu Ve spojení s polohopisnými informacemi umožňuje vytvořit prostorový model území

urania
Download Presentation

Digitální model terénu

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Digitální model terénu Daniel Ondráček, H2KNE1 2014

  2. Digitální modely terénu =geometrický popis terénu • Zjednodušené prostorové vyjádření tvaru skutečného terénu • Ve spojení s polohopisnými informacemi umožňuje vytvořit prostorový model území • Lze zkoumat jevy závislé na výškové členitosti krajiny (sklony, expozice, atd.)

  3. Terén = Označení pro vertikální dimenzi zemského povrchu, je dán souhrnem vlastností zemského povrchu ovlivňovaného vnitřními i vnějšími silami • Model terénu – prostý zemský povrch • Model povrchu – zahrnuje vegetaci, budovy, vodstvo atd.

  4. Zdroje dat • Pozemní měření • geodetická měření • GNSS • Dálkový průzkum Země • fotogrammetrie • radarové snímání • laserové snímání (LiDAR) • Existující data • ZABAGED • DMÚ 25, DMÚ 50 • další zdroje dat

  5. Digitální model - definice • Digitální reprezentace reliéfu zemského povrchu v paměti počítače, složená z dat a interpolačního algoritmu, který umožňuje odvozovat výšky mezilehlých bodů • Matematicko číselná simulace průběhu terénu, opírá se o kostru význačných prostorově určených bodů v terénu, které jsou vybrány tak, aby co nejlépe charakterizovaly vlastní průběh terénu

  6. Pojmy • DTM (digitalterrain model) – zemský povrch ve smyslu holého povrchu bez vegetace • DSM (digitalsurface model) – zemský povrch a vrchní plochy všech objektů na něm (střechy, koruny stromů a pod.) • DEM (digitalelevation model) – digitální model reliéfu pracující výhradně s nadmořskými výškami bodů

  7. Dimenze prostoru • 2D – souřadnice x,y – vektorová, rastrová grafika • 2,5D – souřadnice x,y,z – jedné souřadnici x,y přiřazujeme jen jednu souřadnici z • 3D – souřadnice x,y,z1,z2,z3 - přiřazujeme několik výšek (budovy, terénní stupně,…) =model povrchu • 4D – souřadnice x,y,z1,z2,z3,t – například změna v čase

  8. Proces terénního modelování • Tvorba – vzorkování reliéfu, formulování vztahů, konstrukce modelu • Manipulace – modifikace a čistění modelu • Interpretace – analýza, získávání informací z modelu • Vizualizace – grafické ztvárnění modelu a odvozených informací • Aplikace – vývoj vhodné aplikace pro různé disciplíny

  9. Singularity • Matematickou charakteristikou je nespojitost funkce či nespojitost její derivace • Místa s narušeným hladkým průběhem, problémová místa v DMT – terénní stupně (hrany, zlomy...), vrcholy, sedla, údolnice, hřbetnice, … • Řeší se přidáním povinných spojnic (hran) do modelu • Umožňují definovat místa nespojitosti a ovlivnit způsob napojení sousedních plátů

  10. Typy povinných hran • Hladké – vrstevnice, hřbetnice, údolnice; vyhlazení ve směru podélném i příčném • Přímé – tvary vytvořené člověkem – lomy, jámy, navážky, konstrukce mostu, betonová deska; ostré zalomení terénu ve směru příčném, nevyhlazujeme • Lomové - terénní stupně – meze, zlomy, okraje vozovek; ostré zalomení terénu ve směru příčném

  11. Typy terénních modelů • Polyedrický – elementární plošky jsou nepravidelné rovinné trojúhelníky, které k sobě přimykají a tvoří mnohostěn, který se přimyká k terénu • Rastrový – množina elementárních plošek nad pravidelným rastrem, jedná se o zborcené čtyřúhelníky • Plátový – povrch rozdělen na nepravidelné obecné plochy, hranice vedení se vedou po singularitách

  12. Rastrový model (GRID) • Využívá maticového uspořádání hodnot • 2 varianty: - Považuje buňku za plošku uzavřenou 4 body rastrové sítě, z nichž každý může mít jinou výšku, výsledný model tvořen zborcenými 4-úhelníky - Pokládá buňku za objekt reprezentující pravoúhlou plošku integrálně a přiřazená hodnota reprezentuje atribut výšky pro celou plochu buňky • Metody pro výpočet výšky: • Prostorová aproximace • Lineární predikce

  13. Polyedrický model (TIN) • Terén je reprezentován trojúhelníky, čili sadou vrcholů, hran, plošek • Nejvíce použivaný u vektorově orientovaných GIS • 2 typy TIN struktury: - ukládají se jednotlivé trojúhelníky jako polygony s příslušnými atributy, registruje se identifikátor každého trojúhelníku a sousedních trojúhelníků - Ukládají se jednotlivé body spolu s informacemi o jejich sousedech

  14. Plátový model • Kombinace rastrového a polyedrického modelu, z trojúhelníkové sítě vzniká plátový model, který se skládá z obecných n-úhelníků • Terén rozdělen na menší plošky, nemusí být rovinné, ale i zakřivené • Plochy popsané polynomickými funkcemi navazují tak, aby byla zaručena spojitost derivací do daného řádu.

  15. Zpracování software: • ATLAS DMT • Topol • TERRAmodeler • ArcGIS, ArcView • Intergraph

  16. Děkuji za pozornost
