单一剖切面

1. 剖切面为投影面平行面 剖切的方式：（ 1 ） 全剖视图 ，（ 2 ） 半剖视图 ，（ 3 ） 局部剖视图 2. 剖切面为投影面垂直面 剖切方式： （ 1 ） 全剖视图 ，（ 2 ） 局部剖视图. 单一剖切面. 单一剖切面（剖切面为投影面平行面）. (1) 全剖视图. 单一剖切面（剖切面为投影面平行面）. (2) 半剖视图. 单一剖切面（剖切面为投影面平行面）. (3) 局部剖视图. A － A. A. 也可画成. y. A － A. A. 单一剖切面（剖切面为投影面垂直面）. 点击观看动画. (b). (a).

urania
Download Presentation

单一剖切面

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

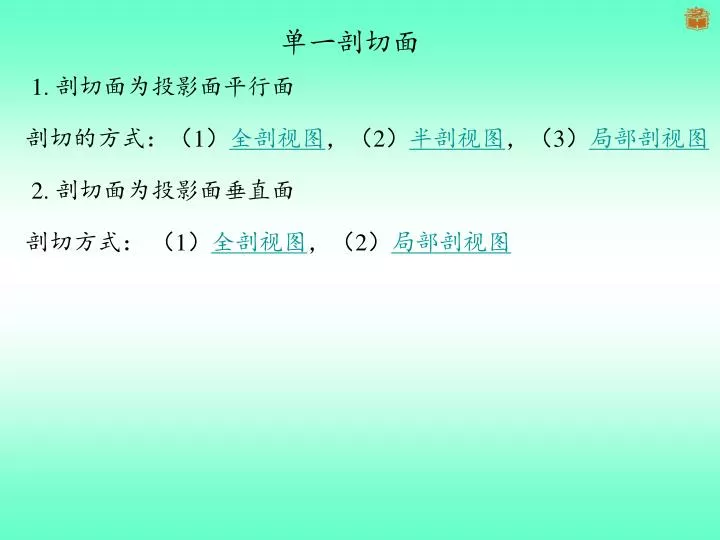

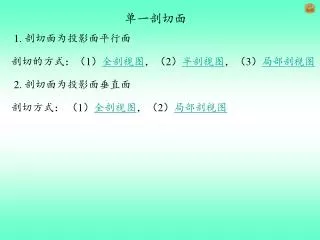

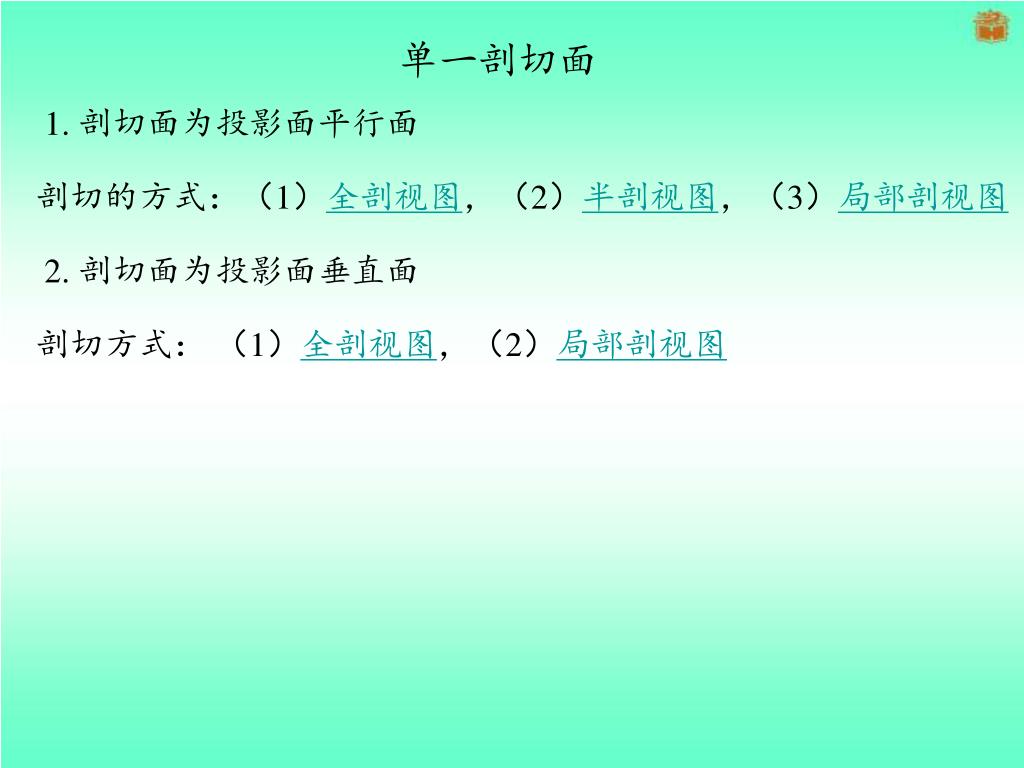

  1. 1. 剖切面为投影面平行面 剖切的方式：（1）全剖视图，（2）半剖视图，（3）局部剖视图 2. 剖切面为投影面垂直面 剖切方式： （1）全剖视图，（2）局部剖视图 单一剖切面

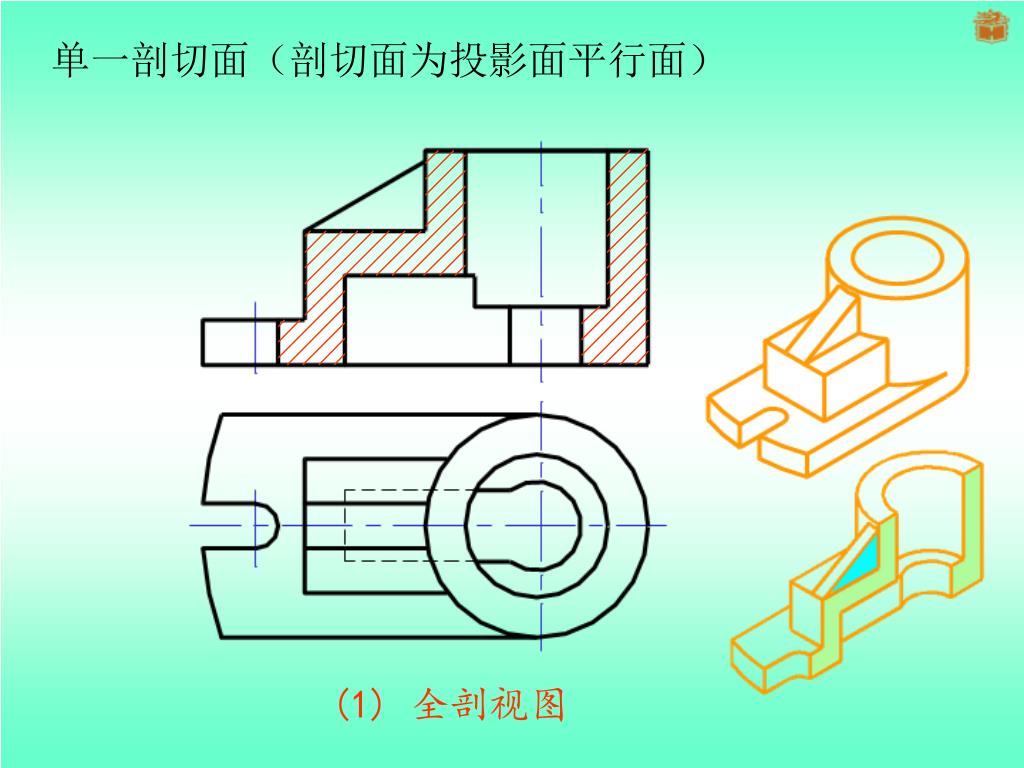

  2. 单一剖切面（剖切面为投影面平行面） (1) 全剖视图

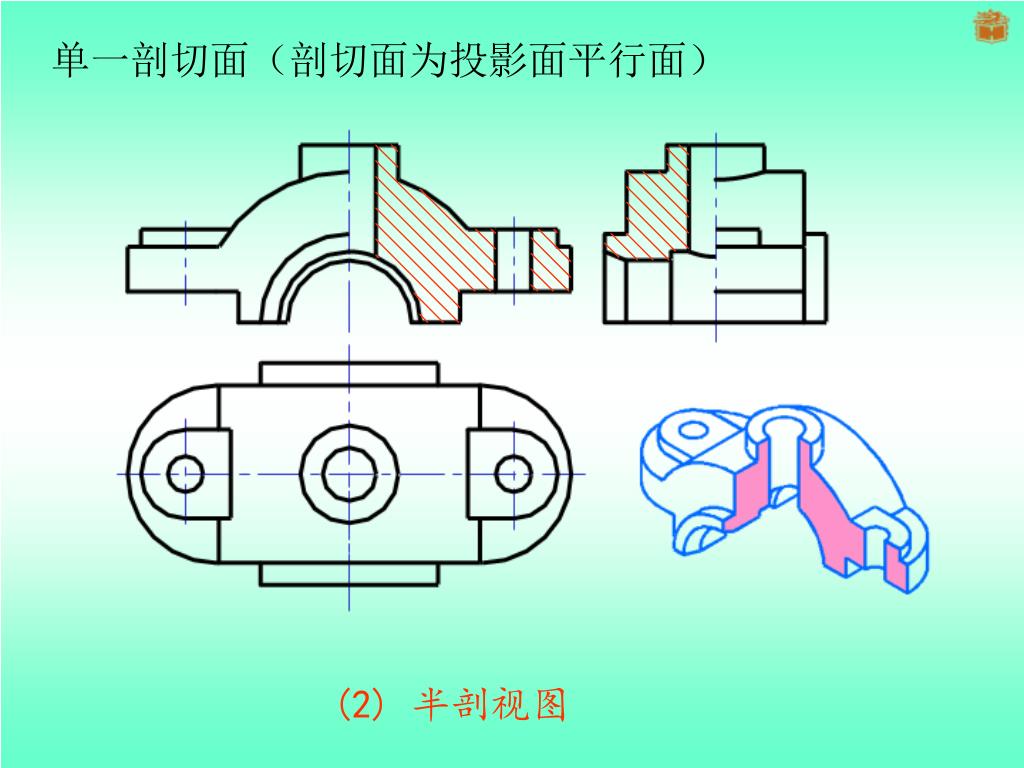

  3. 单一剖切面（剖切面为投影面平行面） (2) 半剖视图

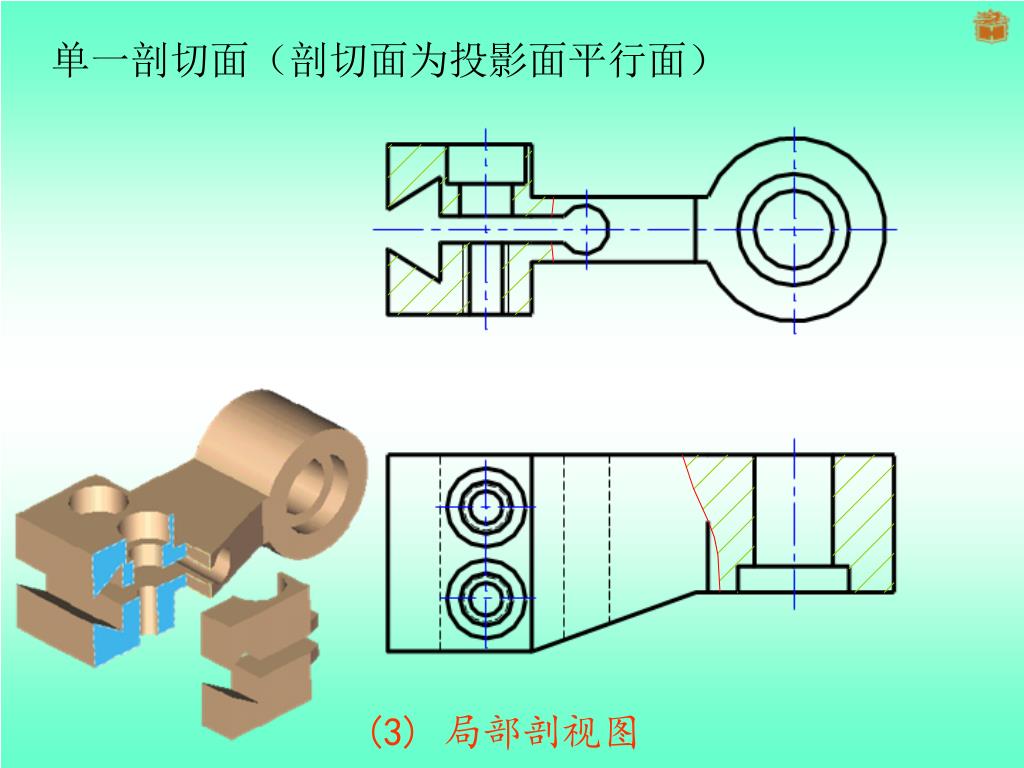

  4. 单一剖切面（剖切面为投影面平行面） (3) 局部剖视图

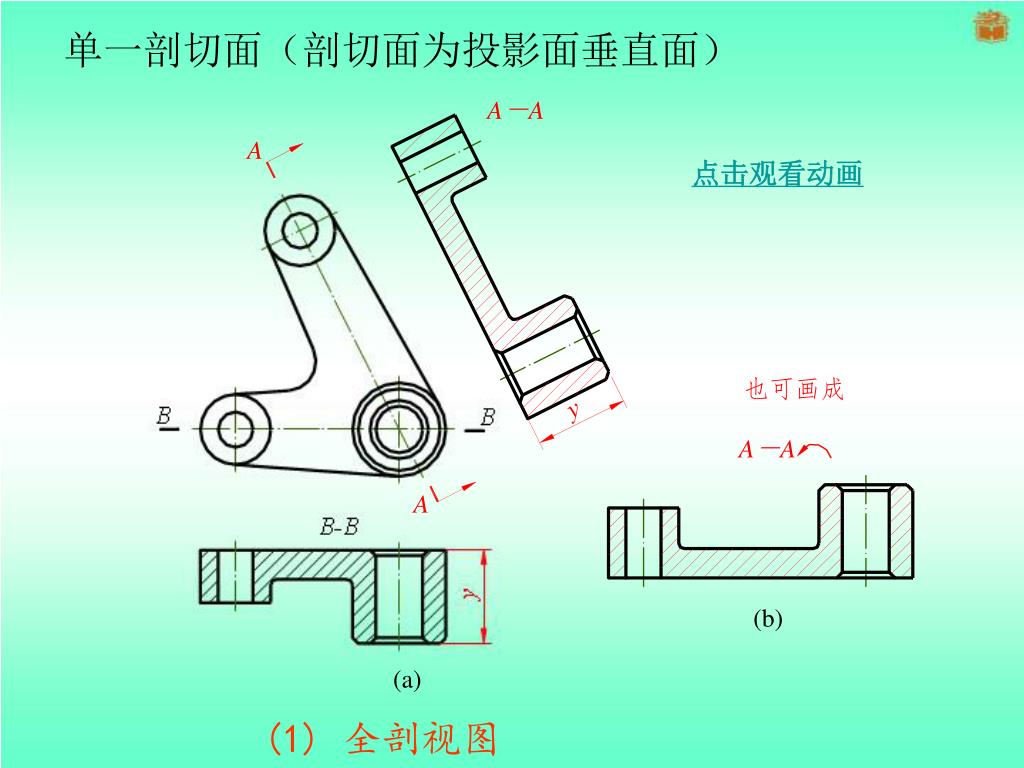

  5. A－A A 也可画成 y A－A A 单一剖切面（剖切面为投影面垂直面） 点击观看动画 (b) (a) (1) 全剖视图

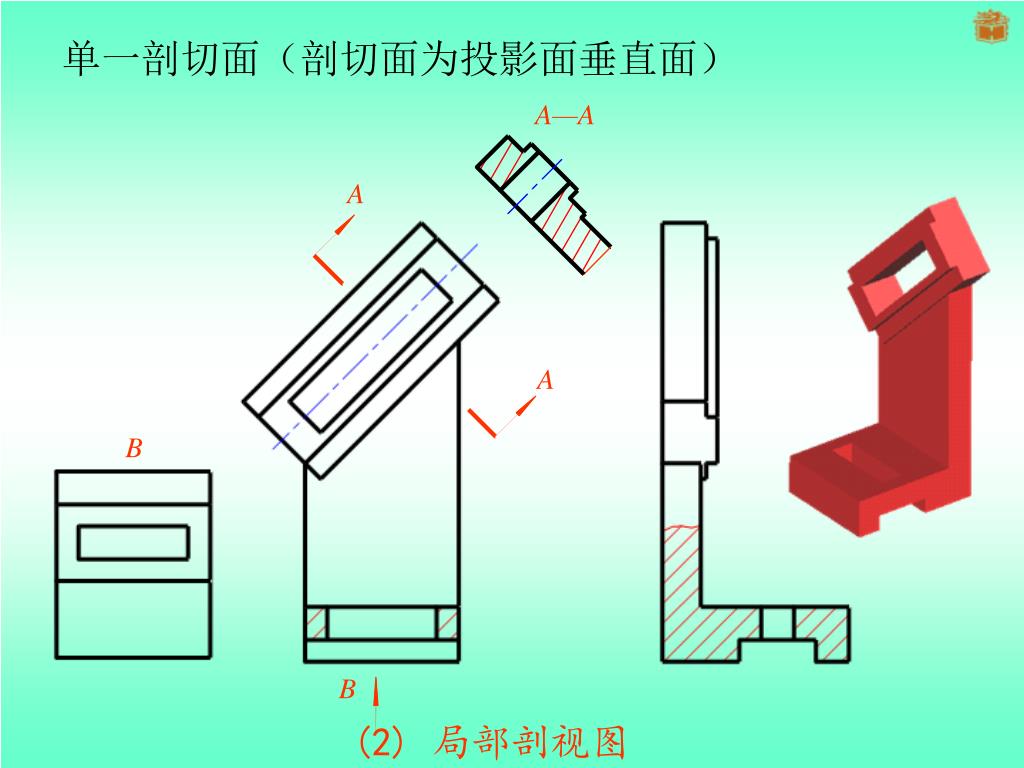

  6. A—A A A B 单一剖切面（剖切面为投影面垂直面） B (2) 局部剖视图
