  1. PertemuanKeduaIP ADDRESS Jaringan Internet

  2. DasarJaringan Jaringankomputermerupakanfungsi / proses pengiriman data antarasatukomputermenujukomputerlainnya . dalamjaringankomputerkitaseringmendengaristilahtentang TCP/IP. Laluapakah TCP/IP itu????? TCP (Transmission Control Protocol) merupakanprotokol (penterjemah) dalamjaringanyang menjaminkeandalanpengiriman data denganmenggunakan proses acknowledgement yaitu proses Retransmisi(pengirimanulang) danSequencing (pengurutan). IP (Internet Protocol)merupakanprotokol yang mengaturtentangpengalamatanpengirimandata menujukealamat yang benar Jaringan Internet

  3. Alamat IP • Merupakan alamat yang diberikan ke jaringan danperalatan jaringan yang menggunakanProtocol TCP/IP. IP memiliki 32 Bit angkabiner yang ditulismenjadi4 kelompok angka decimal yang dipisahkan titik. Contoh 192.168.0.1 • Format penulisan IP terbagi menjadi 2 yaitu : • Format Biner • Format Decimal Jaringan Internet

  4. Format Biner • Format alamat IP yang terdiridari 32 Bit yang terdiridari 4 Oktetatau • kelompok yang tiapoktetnyaadalah 8 Bit. • Contoh : : 11000000. 10101000. 10001111. 00100100 Jaringan Internet

  5. Format Decimal • AlamatIP dalambilangan Decimal ditulisdengan. 4(empat)bilangan • decimal yang dipisahkan dengan tanda titik. • Contoh: 192. 168. 15. 36 Jaringan Internet

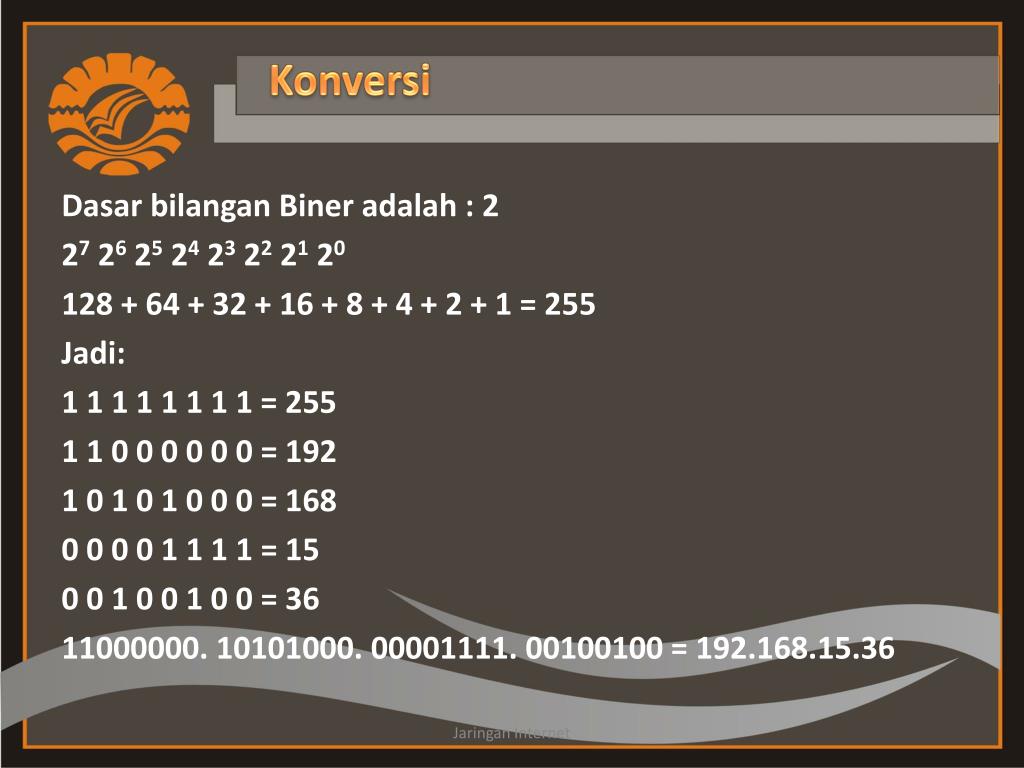

  6. Konversi DasarbilanganBineradalah : 2 27 26 25 24 23 22 21 20 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1 = 255 Jadi: 1 1 1 1 1 1 1 1 = 255 1 1 0 0 0 0 0 0 = 192 1 0 1 0 1 0 0 0 = 168 0 0 0 0 1 1 1 1 = 15 0 0 1 0 0 1 0 0 = 36 11000000. 10101000. 00001111. 00100100 = 192.168.15.36 Jaringan Internet

  7. KelasAlamat IP UntukmempermudahpembagianAlamat IP, makaalamat IP dikelompokkan dalamkelaskelas. Pembagiankelasberdasrkan 2 hal, yaitu: • Network ID • Host ID Maka Netmask default Kelas A : 255. 0. 0. 0 Netmask default Kelas B : 255.255.0.0 Netmask default Kelas C : 255.255.255.0 Jaringan Internet

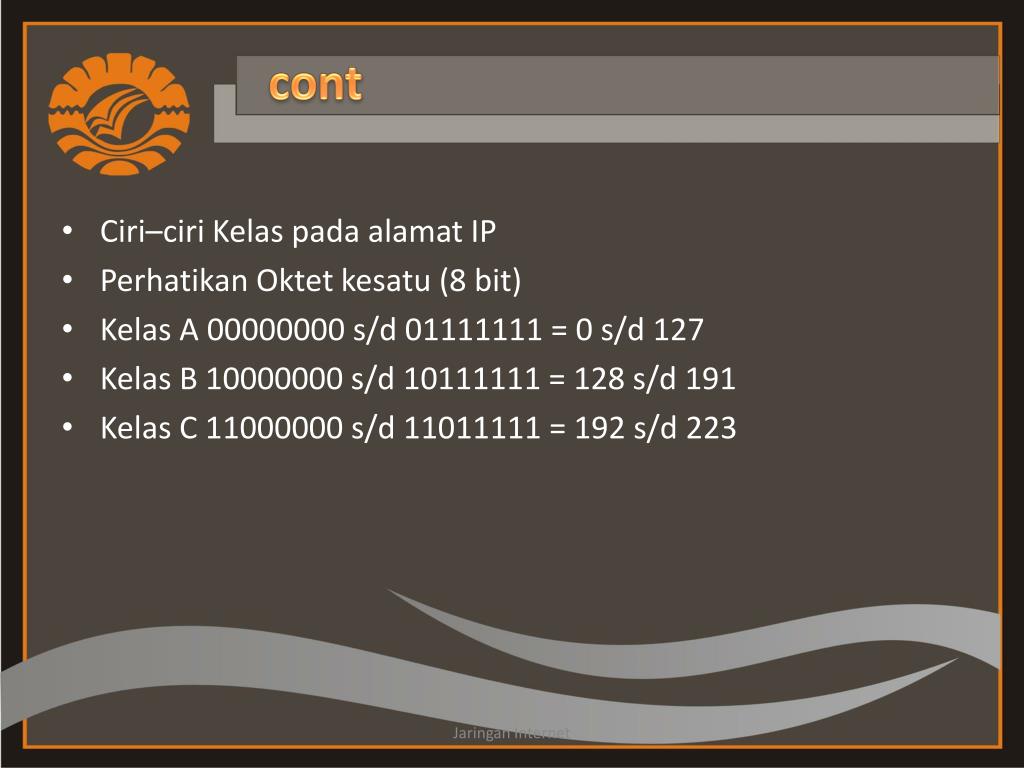

  8. cont • Ciri–ciri Kelas pada alamat IP • Perhatikan Oktet kesatu (8 bit) • Kelas A 00000000 s/d 01111111 = 0 s/d 127 • Kelas B 10000000 s/d 10111111 = 128 s/d 191 • Kelas C 11000000 s/d 11011111 = 192 s/d 223 Jaringan Internet

  9. contoh • 113. 126. 15. 36 ( Kelas A ) • 161. 117. 18. 36 ( Kelas B ) • 202. 159. 36. 131 ( Kelas C ) Jaringan Internet

  10. SUBNET MASK • Subnet Mask biasanyadigunakanoleh router untukmenentukanbagianmana yang merupakanalamatjaringandanbagianmanaalamat host. • Subnet mask adalahsuatubilangan 32 bit sebagaimanaalamat IP Address yang jugaditulisdalamnotasidesimalbertitik. • Router biasanyamenggunakansuatu proses AND dimana bit-bit subnet mask di AND terhadap bit-bit IP Address yang ditemukan. • Contoh: IP Address : 180.20.5.9 Subnet Mask : 255.255.0.0 (default Subnet mask Kelas B) Network Address ??? IP Address :10110100 00010100 00000101 00001001 Subnet mask :11111111 11111111 00000000 00000000 Network IP : 10110100 00010100 00000000 00000000 AND

  11. Subneting • Suatu teknik untuk memperbanyak network ID, bila sebuah perusahaan hanya • memiliki 1 buah network ID, maka network ID nyadapatdiperbanyaksesuai • kebutuhanorganisasi. Jaringan Internet

  12. cont • Jumlahkomputerdalamkelas-kelas di TCP/IP

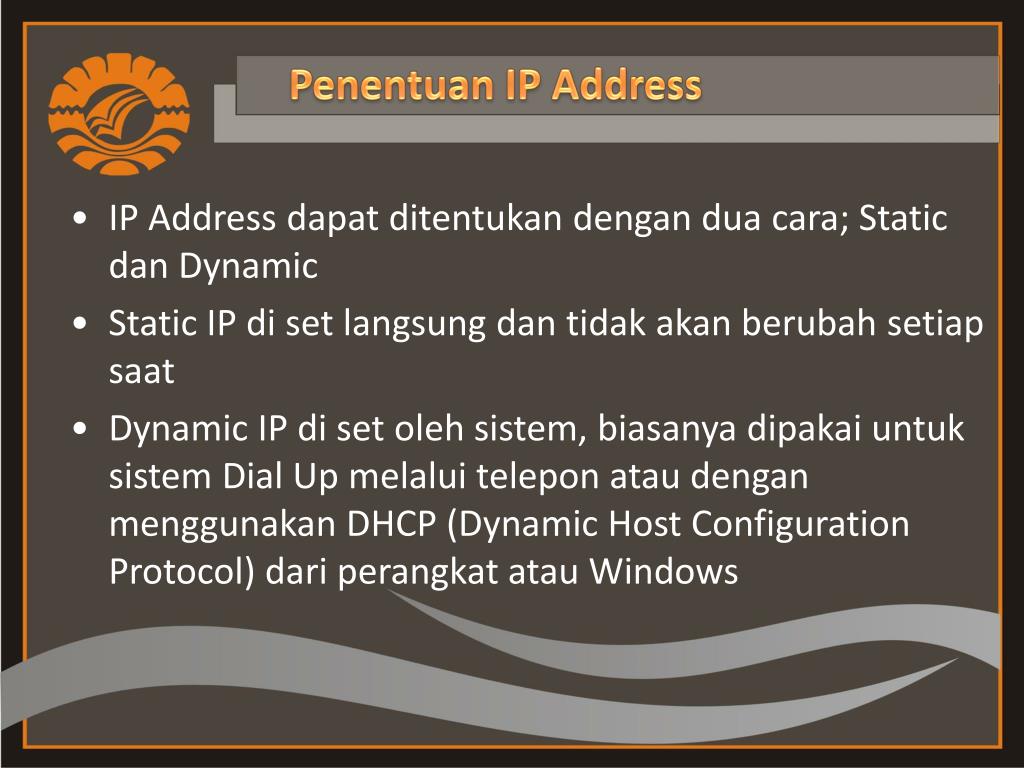

  13. Penentuan IP Address • IP Address dapatditentukandenganduacara; Static dan Dynamic • Static IP di set langsungdantidakakanberubahsetiapsaat • Dynamic IP di set olehsistem, biasanyadipakaiuntuksistem Dial Up melaluiteleponataudenganmenggunakan DHCP (Dynamic Host Configuration Protocol) dariperangkatatau Windows

  14. cont • IP Address dalamprakteknyamerupakansatucarauntukmenentukan Network ID denganbantuan Subnet Mask

  15. SEKIAN Jaringan Internet
