§4.3 公差与配合的选用

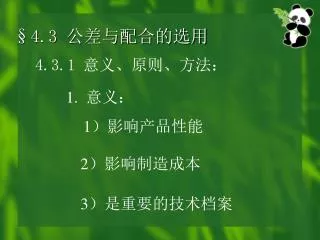

§4.3 公差与配合的选用. 4.3.1 意义、原则、方法：. 1. 意义：. 1 ）影响产品性能. 2 ）影响制造成本. 3 ）是重要的技术档案. 2. 原则：. 1 ）保证产品性能优良，制造上经济可行. 2 ）严格执行各项标准. 3. 方法：. 1 ）类比法：深入调查研究，认真分析对比. 2 ）计算法：正确地确定所需的间隙 和过盈量. 3 ）实验法：通过实验结果，找出最合 理的间隙或过盈量. 4.3.2 基准制的选择：.

ura
Download Presentation

§4.3 公差与配合的选用

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. §4.3 公差与配合的选用 4.3.1 意义、原则、方法： 1. 意义： 1）影响产品性能 2）影响制造成本 3）是重要的技术档案

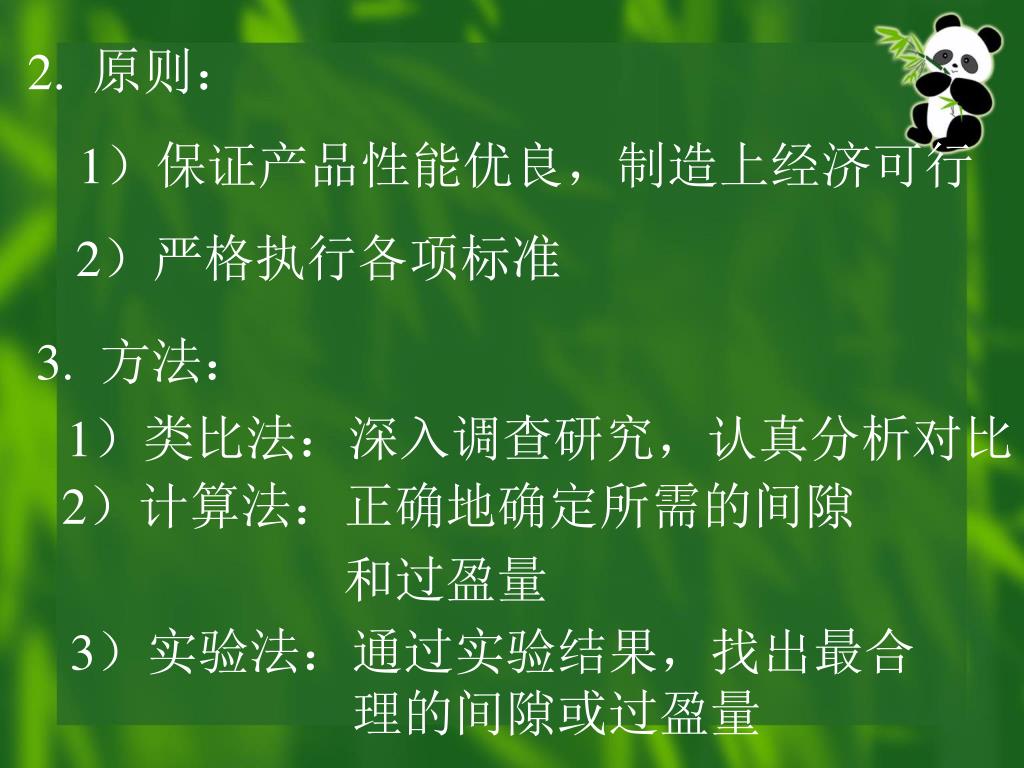

  2. 2. 原则： 1）保证产品性能优良，制造上经济可行 2）严格执行各项标准 3. 方法： 1）类比法：深入调查研究，认真分析对比 2）计算法：正确地确定所需的间隙 和过盈量 3）实验法：通过实验结果，找出最合 理的间隙或过盈量

  3. 4.3.2 基准制的选择： 1. 优先选用基孔制 2. 使用基轴制的场合 1）采用冷拉棒料等半成品时 2）采用标准件时 3）某些结构上的要求时

  4. 30m5 30m5 30m5 30h5 30h5 30h5 30h5 30m5 30m5 +33 F5 +20 +17 +17 +17 +13 +13 m5 m5 m5 +13 H6 +8 H6 H6 +13 +8 H6 +8 0 0 h5 -4 -4 h5 M6 M6 -9 -9 -9 -17 -17 30m5 基孔制 活塞销 活塞 非基准制 基轴制 活塞销 连杆 基轴制 非基准制 基孔制

  5. 4.3.3 公差等级的选择 1）考虑工艺等价因素 2）联系配合要求 3）考虑相配合零件的精度（实际）

  6. 4.3.4 配合的选择 首先确定配合的类别： 1）如有相对运动,采用间隙配合 2）如无相对运动,采用过渡配合 3）如要传递扭矩,采用过盈配合 其次选择松紧程度： 1）了解零件的使用要求及工作条件 2）掌握基本偏差的特性及应用 3）明确国标规定的配合的性质
