  1. НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ УКРАИНЫ «КПИ» ПРИБОРОСТРОИТЕЛЬНЫЙ ФАКУЛЬТЕТ КАФЕДРА ОПТИЧЕСКИХ И ОПТИКО-ЭЛЕКТРОННЫХ ПРИБОРОВ Люксметр- прибор для измерения освещенности рабочих мест Руководитель проекта: Кондратенко Д.Ю. deka@email.ua • Проект выполнили: • Гуз А.В • Кучеренко М.М. • Косолапова А.И. • Якименко А.И.

  2. Описание Разработанный прибор «Люксметр» предназначен для измерения освещенности в видимом диапазоне спектра до 400 лк. "Люксметр"

  3. Принципиальная схема "Люксметр"

  4. Практический расчет Для практического расчета элементов делителя напряжения, с помощью внешнего люксметра и цифрового тестера, была снята световая характеристика используемого фоторезистора. "Люксметр"

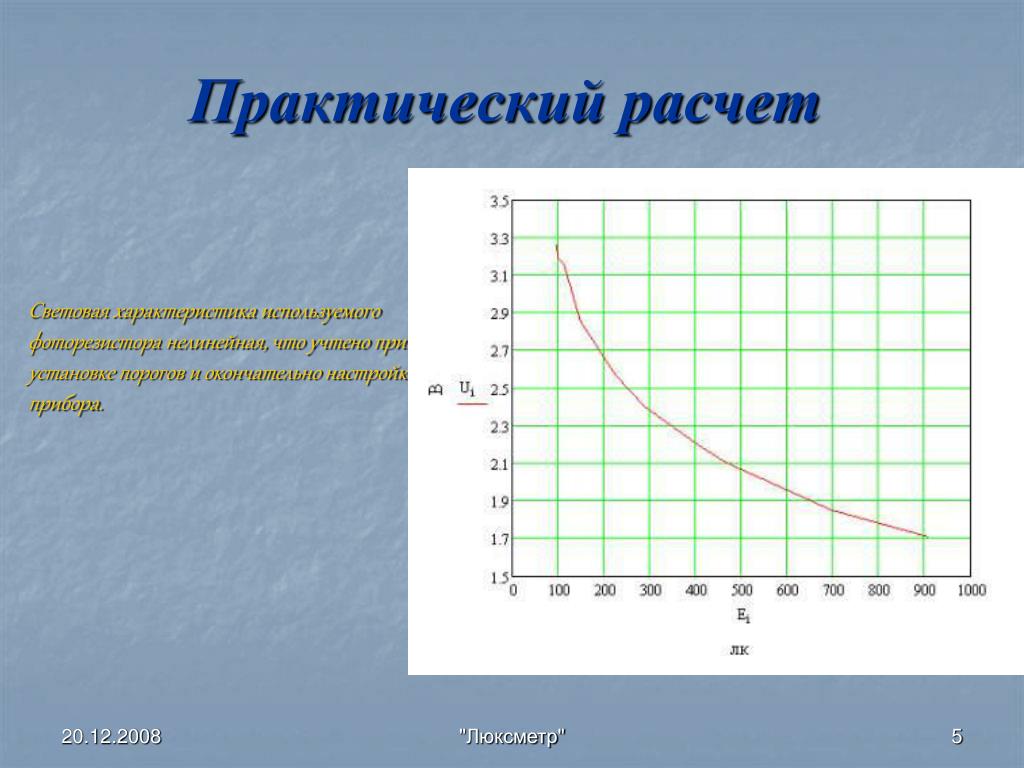

  5. Практический расчет Световая характеристика используемого фоторезистора нелинейная, что учтено при установке порогов и окончательно настройке прибора. "Люксметр"

  6. Программное обеспечение "Люксметр"

  7. В процессе разработки... С этого все и началось! 20.12.2008 "Люксметр" 7

  8. В процессе разработки... Дальнейшая разработка проводилась на компьютере, в программе «Компас». Сначала, исходя из соображений дизайна и удобства эксплуатации, было отработано размещение внешних элементов на корпусе. На основе расчетов и проверки был проведенпроцесс разводки печатной платы на дорожки, которые обеспечат правильное и эргономическое выполнение операции паяния. После этого, все установочные позиции перенесены на плату и установлены детали. "Люксметр"

  9. В процессе разработки... Для удобства, применен двухсторонний монтаж. На плату установили все детали и путем паяния мы их закрепили и соединили согласно принципиальной схеме. Этот процесс занял у нас некоторое время и значительную часть наших физических и умственных сил. Как будет показано далее наши труды не были напрасны. "Люксметр"

  10. В процессе разработки... Но сначала нужно било много консультироваться с Денисом Юрьевичем и остальными педагогами. "Люксметр"

  11. В процессе разработки... "Люксметр"

  12. В процессе разработки... "Люксметр"

  13. Результат работы "Люксметр"

  14. Демонстрация работы При нормальной освещенности . "Люксметр"

  15. Демонстрация работы При высокой освещенности. "Люксметр"

  16. Демонстрация работы При отсутствующей освещености. "Люксметр"

  17. А вот и мы! "Люксметр"

  18. Спасибо за внимание КОНТАКТНАЯ ИНФОРМАЦИЯ Национальный технический университет Украины «КПИ»Кафедра оптических и оптикоэлектронных приборовКиев 03056, пр. Победы 37http://ooep.ntu-kpi.kiev.ua/ Работа была выполнена в рамках курса«Микропроцессоры и ЭВМ» http://ooep.ntu-kpi.kiev.ua/microcontrollers/ "Люксметр"
