1. 中等职业教育电子信息类专业国家规划教材 《电子产品制造技术》（陈振源主编） 教学演示课件

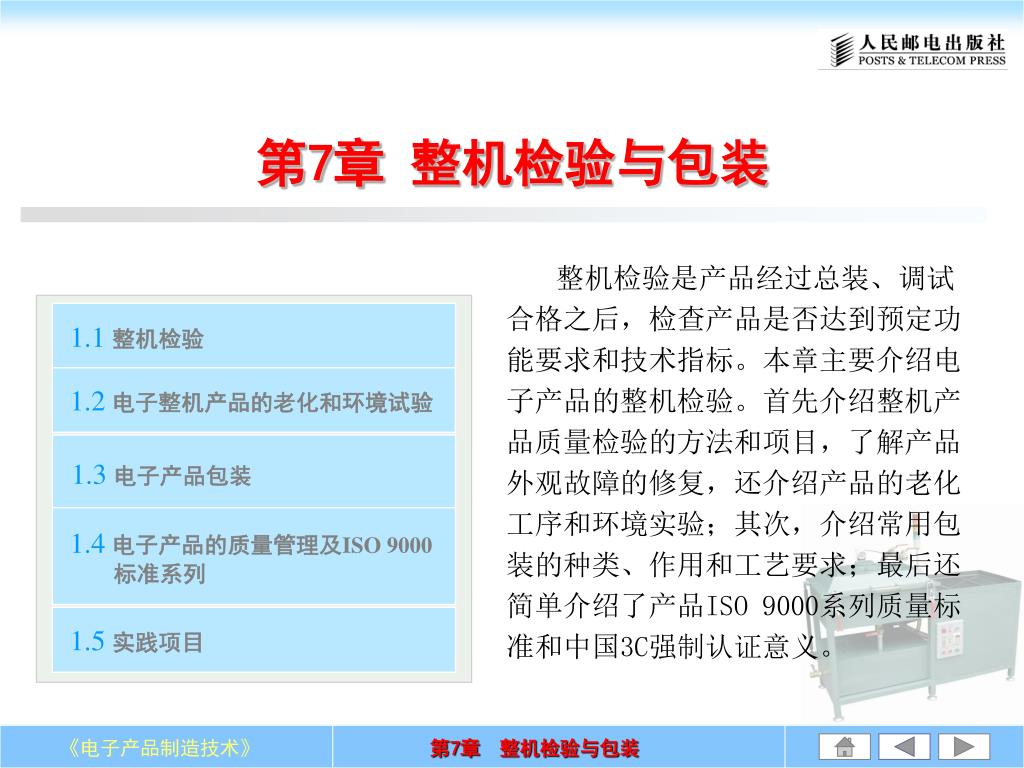

2. 第7章 整机检验与包装 整机检验是产品经过总装、调试合格之后，检查产品是否达到预定功能要求和技术指标。本章主要介绍电子产品的整机检验。首先介绍整机产品质量检验的方法和项目，了解产品外观故障的修复，还介绍产品的老化工序和环境实验；其次，介绍常用包装的种类、作用和工艺要求；最后还简单介绍了产品ISO 9000系列质量标准和中国3C强制认证意义。 1.1 整机检验 1.2 电子整机产品的老化和环境试验 1.3 电子产品包装 1.4 电子产品的质量管理及ISO 9000 标准系列 1.5 实践项目

3. 1.1 整机检验 1．全数检验 是对产品进行百分之百的检验。一般只对可靠性要求特别高的产品试制品及在生产条件、生产工艺改变后生产的部分产品进行全数检验。 2. 抽样检验 从待检产品中抽取若干件产品进行检验，即抽样检验（简称抽检）。抽样检验是目前生产中广泛采用的一种检验方法。 1.1.1 整机检验的方法 电子产品的产品的检验方法分全数检验和抽样检验两种

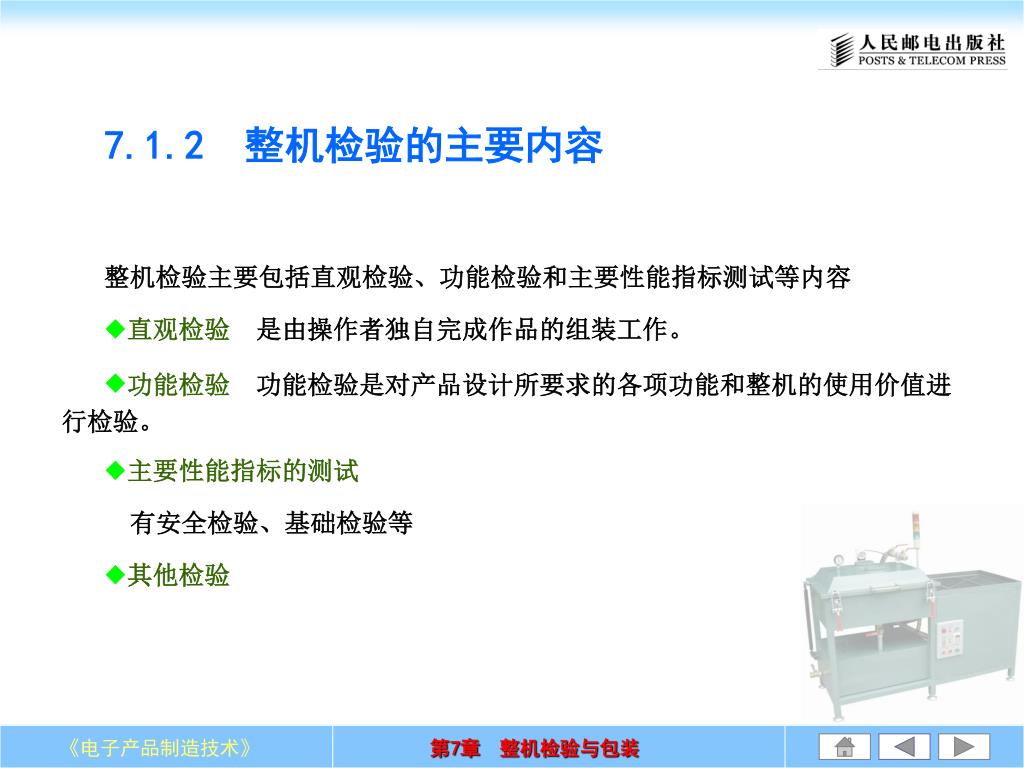

4. 7.1.2 整机检验的主要内容 整机检验主要包括直观检验、功能检验和主要性能指标测试等内容 直观检验 是由操作者独自完成作品的组装工作。 功能检验 功能检验是对产品设计所要求的各项功能和整机的使用价值进 行检验。 主要性能指标的测试 有安全检验、基础检验等 其他检验

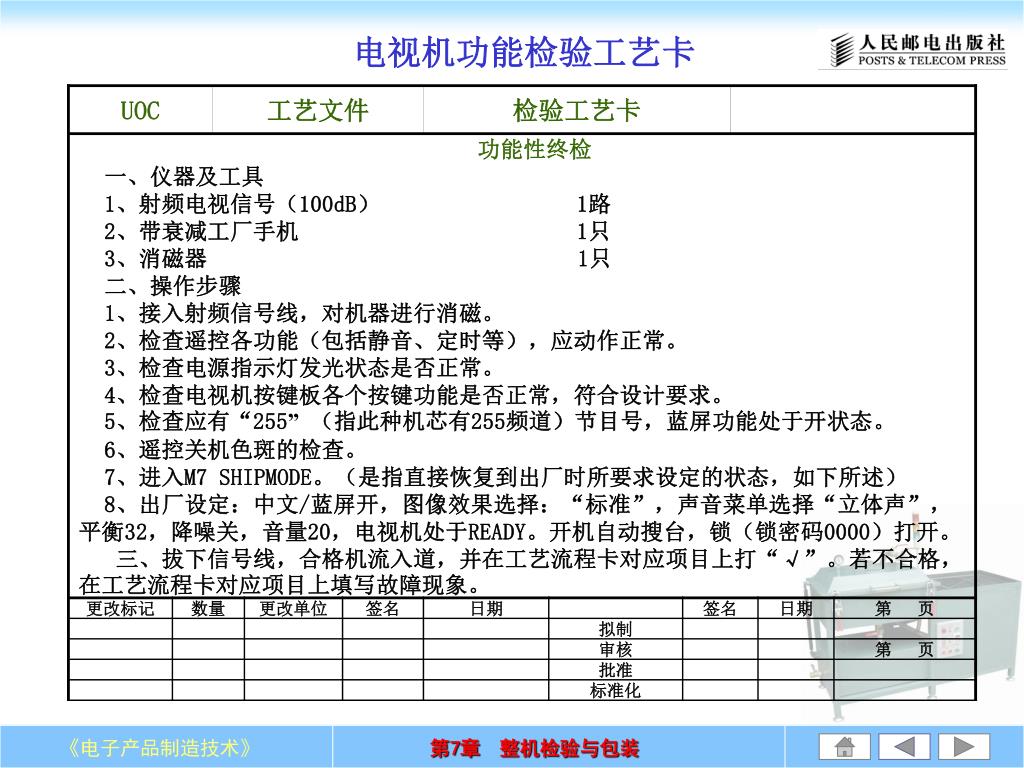

5. 电视机功能检验工艺卡

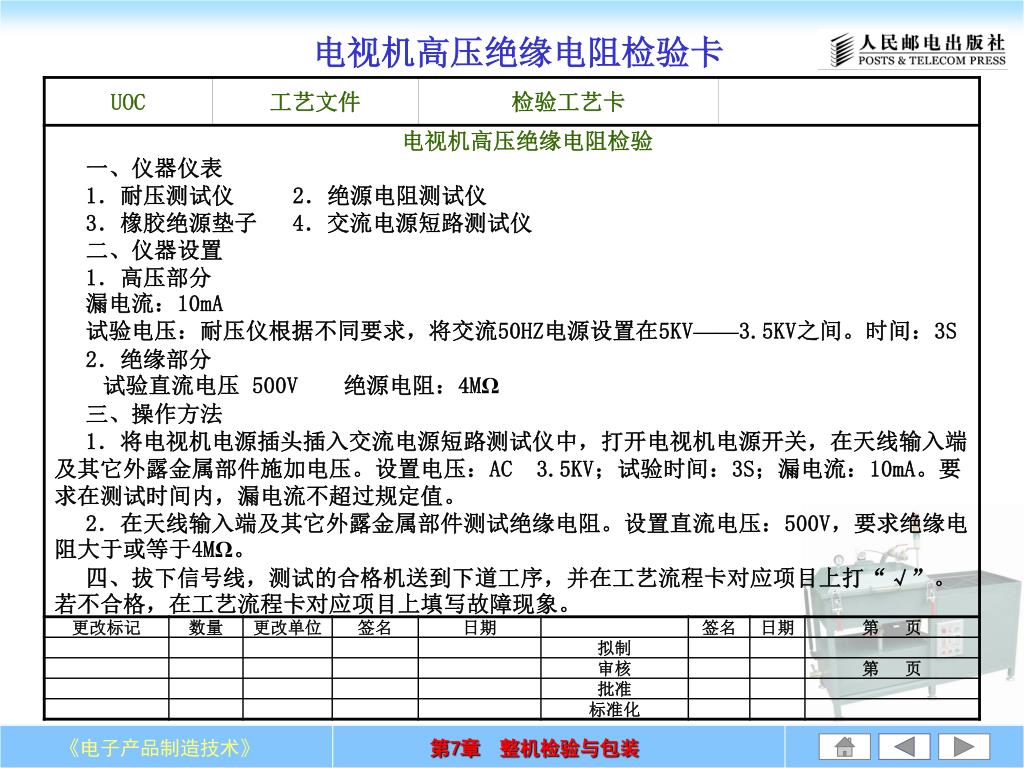

6. 电视机高压绝缘电阻检验卡

7. 自动检测线

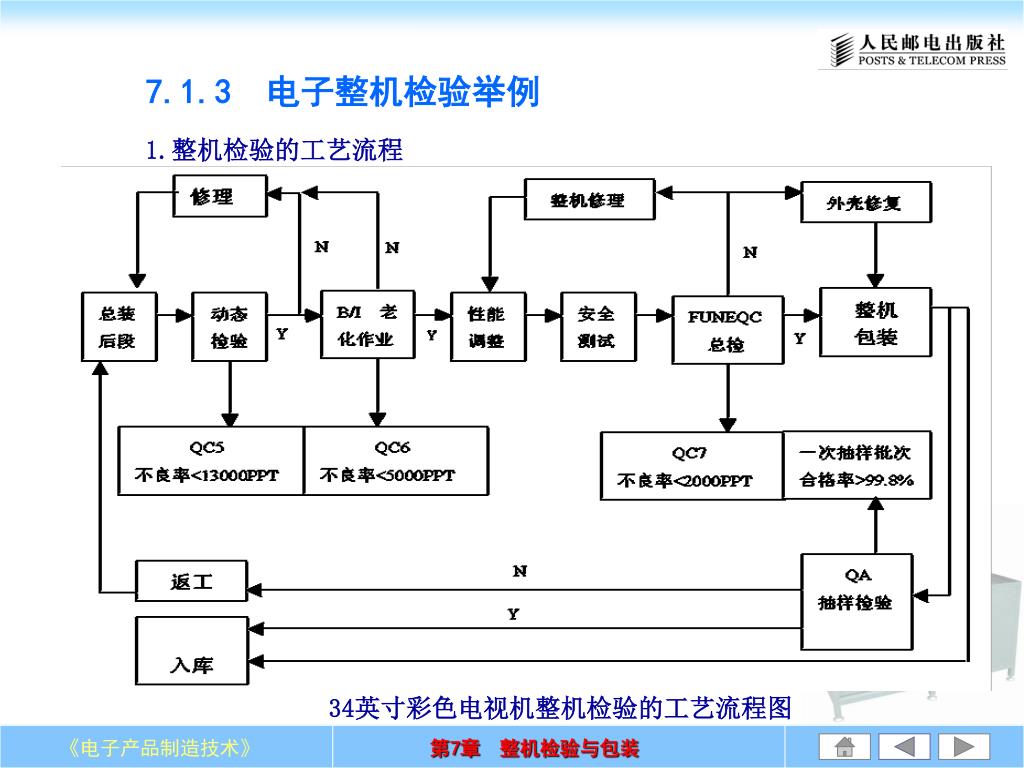

8. 7.1.3 电子整机检验举例 1.整机检验的工艺流程 34英寸彩色电视机整机检验的工艺流程图

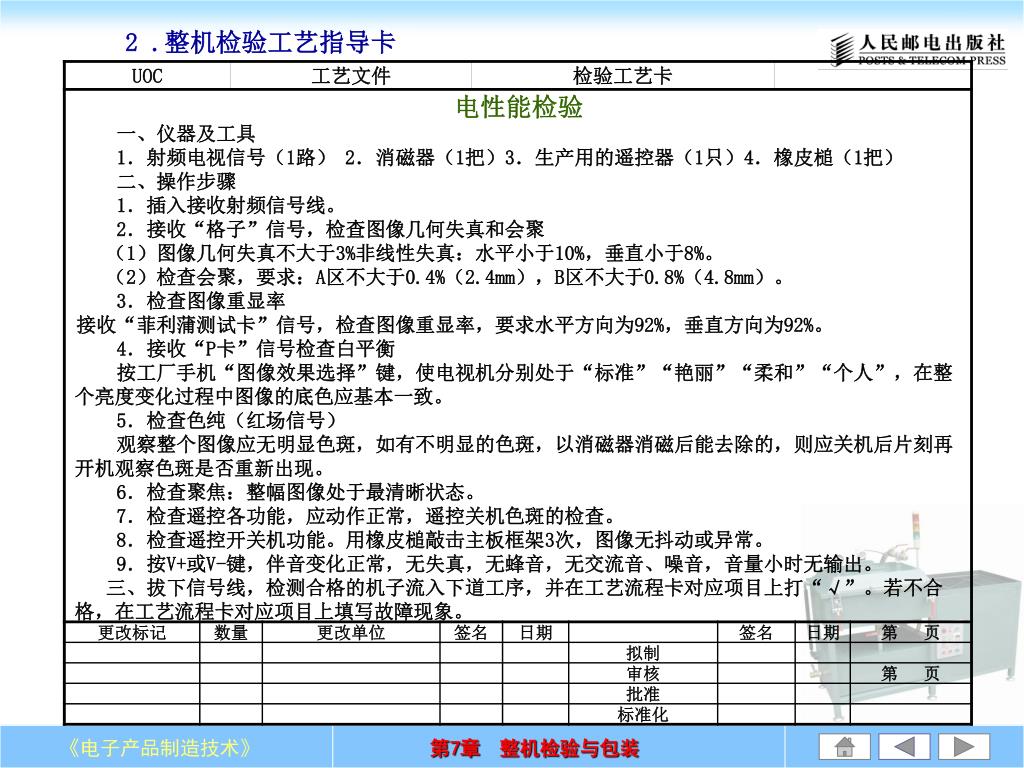

9. 2 .整机检验工艺指导卡

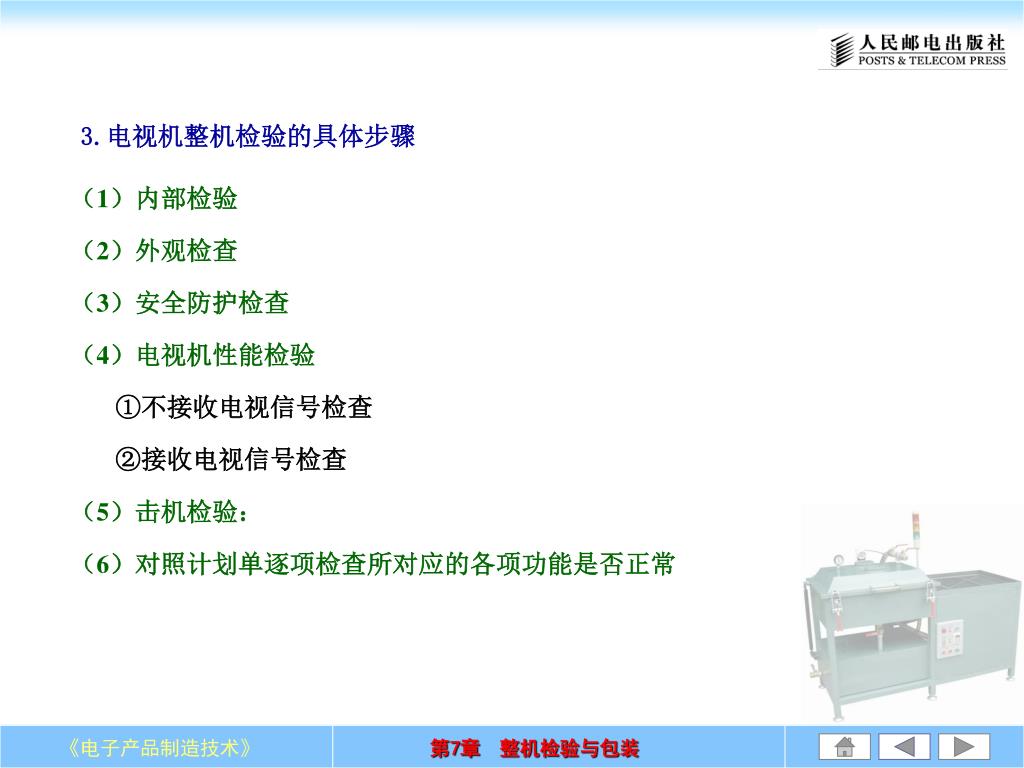

10. （1）内部检验 （2）外观检查 （3）安全防护检查 （4）电视机性能检验 ①不接收电视信号检查 ②接收电视信号检查 （5）击机检验： （6）对照计划单逐项检查所对应的各项功能是否正常 3.电视机整机检验的具体步骤

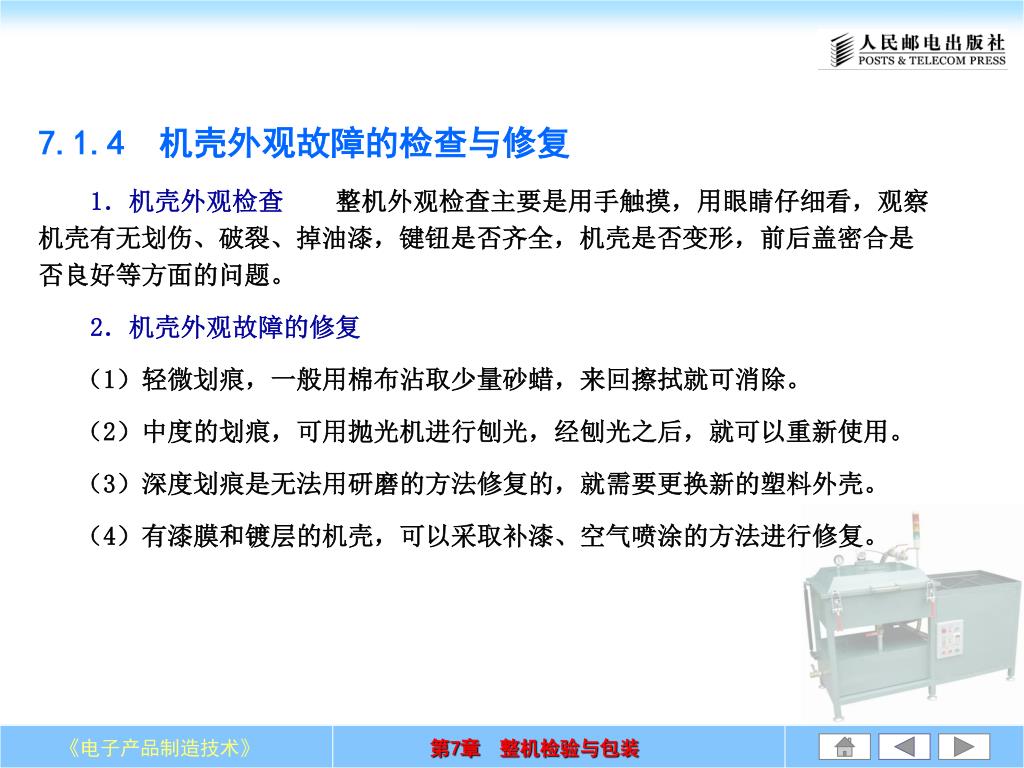

11. 7.1.4 机壳外观故障的检查与修复 1．机壳外观检查整机外观检查主要是用手触摸，用眼睛仔细看，观察机壳有无划伤、破裂、掉油漆，键钮是否齐全，机壳是否变形，前后盖密合是否良好等方面的问题。 2．机壳外观故障的修复 （1）轻微划痕，一般用棉布沾取少量砂蜡，来回擦拭就可消除。 （2）中度的划痕，可用抛光机进行刨光，经刨光之后，就可以重新使用。 （3）深度划痕是无法用研磨的方法修复的，就需要更换新的塑料外壳。 （4）有漆膜和镀层的机壳，可以采取补漆、空气喷涂的方法进行修复。

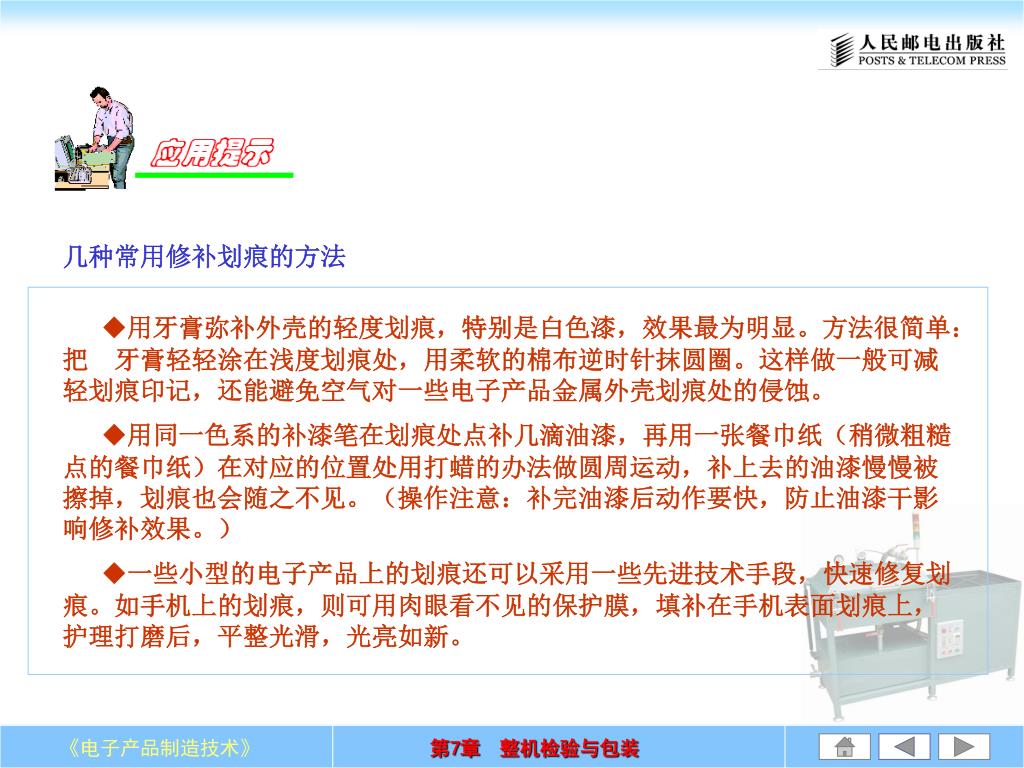

12. 几种常用修补划痕的方法 用牙膏弥补外壳的轻度划痕，特别是白色漆，效果最为明显。方法很简单：把 牙膏轻轻涂在浅度划痕处，用柔软的棉布逆时针抹圆圈。这样做一般可减轻划痕印记，还能避免空气对一些电子产品金属外壳划痕处的侵蚀。 用同一色系的补漆笔在划痕处点补几滴油漆，再用一张餐巾纸（稍微粗糙点的餐巾纸）在对应的位置处用打蜡的办法做圆周运动，补上去的油漆慢慢被擦掉，划痕也会随之不见。（操作注意：补完油漆后动作要快，防止油漆干影响修补效果。） 一些小型的电子产品上的划痕还可以采用一些先进技术手段，快速修复划痕。如手机上的划痕，则可用肉眼看不见的保护膜，填补在手机表面划痕上，护理打磨后，平整光滑，光亮如新。

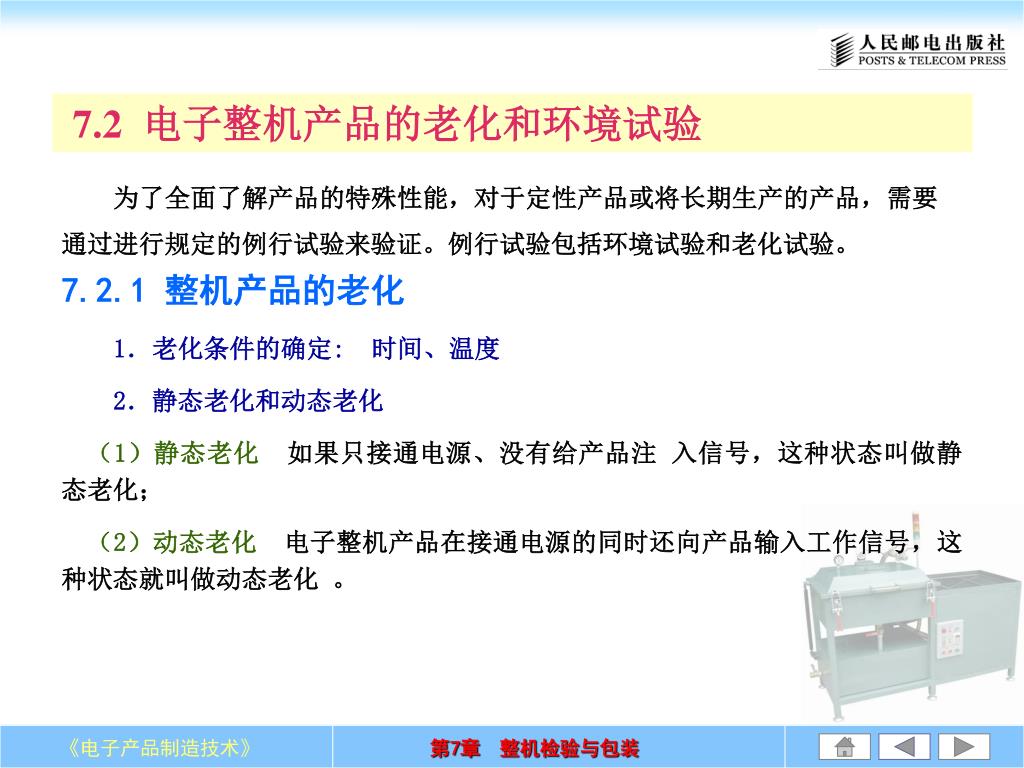

13. 7.2 电子整机产品的老化和环境试验 为了全面了解产品的特殊性能，对于定性产品或将长期生产的产品，需要通过进行规定的例行试验来验证。例行试验包括环境试验和老化试验。7.2.1 整机产品的老化 1．老化条件的确定: 时间、温度 2．静态老化和动态老化 （1）静态老化 如果只接通电源、没有给产品注 入信号，这种状态叫做静态老化； （2）动态老化 电子整机产品在接通电源的同时还向产品输入工作信号，这种状态就叫做动态老化 。

14. 7.2.2整机的环境试验环境试验是评价、分析环境对产品能影响的试验，通常是在模拟产品可能遇到的各种自然条件下进行的，是一种检验产品适应环境能力的方法。1.电子产品的环境要求以电子测量仪器为例，我国原电子工业部对环境要求及其试验方法颁布了标准，把产品按照环境要求分为三类：第一类：在良好环境中使用的仪器，操作时要细心，只允许受到轻微的震动。这类仪器属于精密仪器。第二类：在一般环境中使用的仪器，允许受到一般的震动和冲击。实验室中常用的仪器、民用电子产品一般都属于这一类。第三类：在恶劣环境中使用的仪器，允许在频繁的搬动和运输中受到较大的震动和冲击。室外和工业现场所使用的仪器都属于这一类。7.2.2整机的环境试验环境试验是评价、分析环境对产品能影响的试验，通常是在模拟产品可能遇到的各种自然条件下进行的，是一种检验产品适应环境能力的方法。1.电子产品的环境要求以电子测量仪器为例，我国原电子工业部对环境要求及其试验方法颁布了标准，把产品按照环境要求分为三类：第一类：在良好环境中使用的仪器，操作时要细心，只允许受到轻微的震动。这类仪器属于精密仪器。第二类：在一般环境中使用的仪器，允许受到一般的震动和冲击。实验室中常用的仪器、民用电子产品一般都属于这一类。第三类：在恶劣环境中使用的仪器，允许在频繁的搬动和运输中受到较大的震动和冲击。室外和工业现场所使用的仪器都属于这一类。

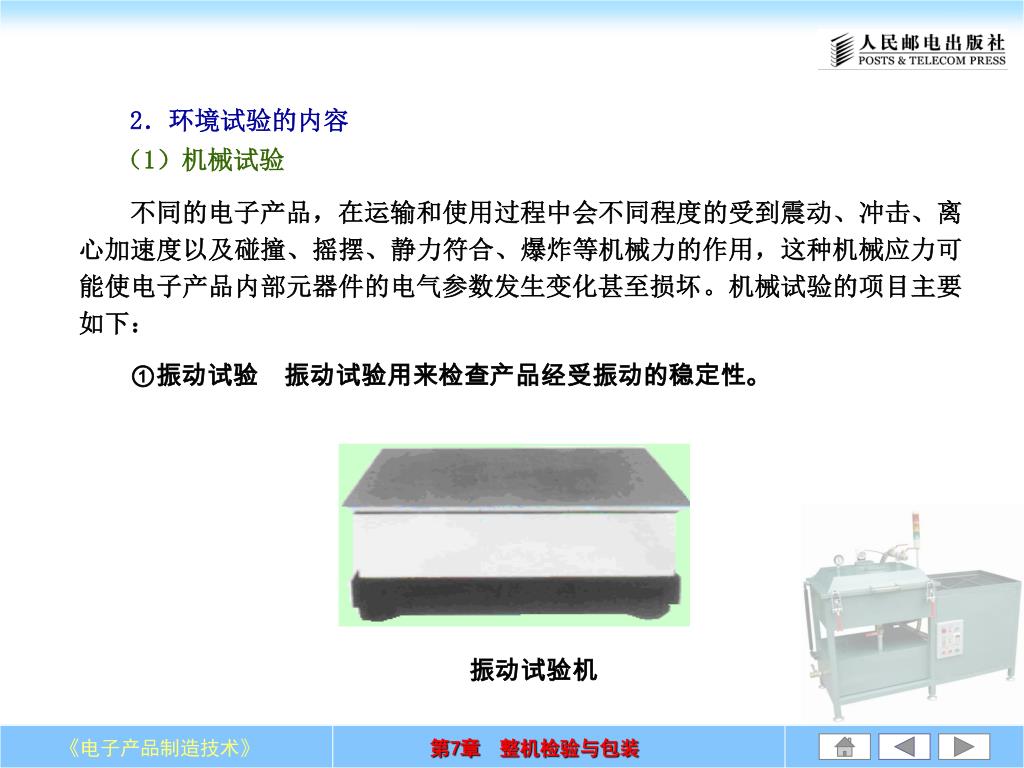

15. 2．环境试验的内容 （1）机械试验 不同的电子产品，在运输和使用过程中会不同程度的受到震动、冲击、离心加速度以及碰撞、摇摆、静力符合、爆炸等机械力的作用，这种机械应力可能使电子产品内部元器件的电气参数发生变化甚至损坏。机械试验的项目主要如下： ①振动试验 振动试验用来检查产品经受振动的稳定性。 振动试验机

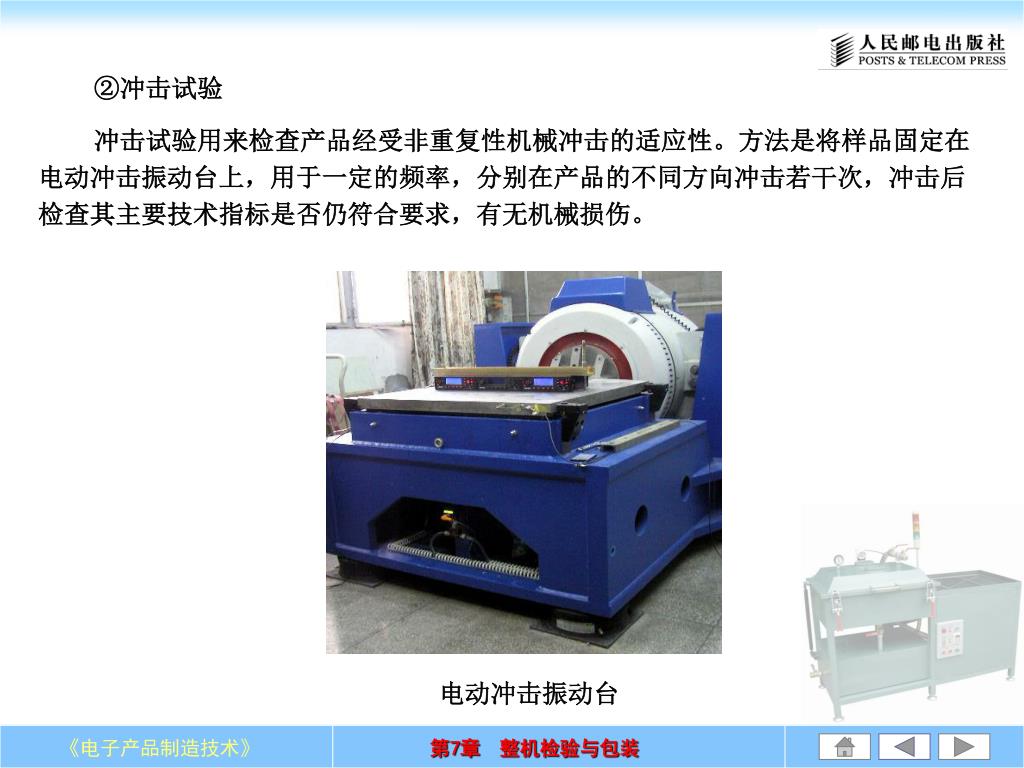

16. ②冲击试验 冲击试验用来检查产品经受非重复性机械冲击的适应性。方法是将样品固定在电动冲击振动台上，用于一定的频率，分别在产品的不同方向冲击若干次，冲击后检查其主要技术指标是否仍符合要求，有无机械损伤。 电动冲击振动台

17. ③离心加速度试验 离心加速度试验主要用来检查产品结构的完整性和可靠性。 离心加速度试验机

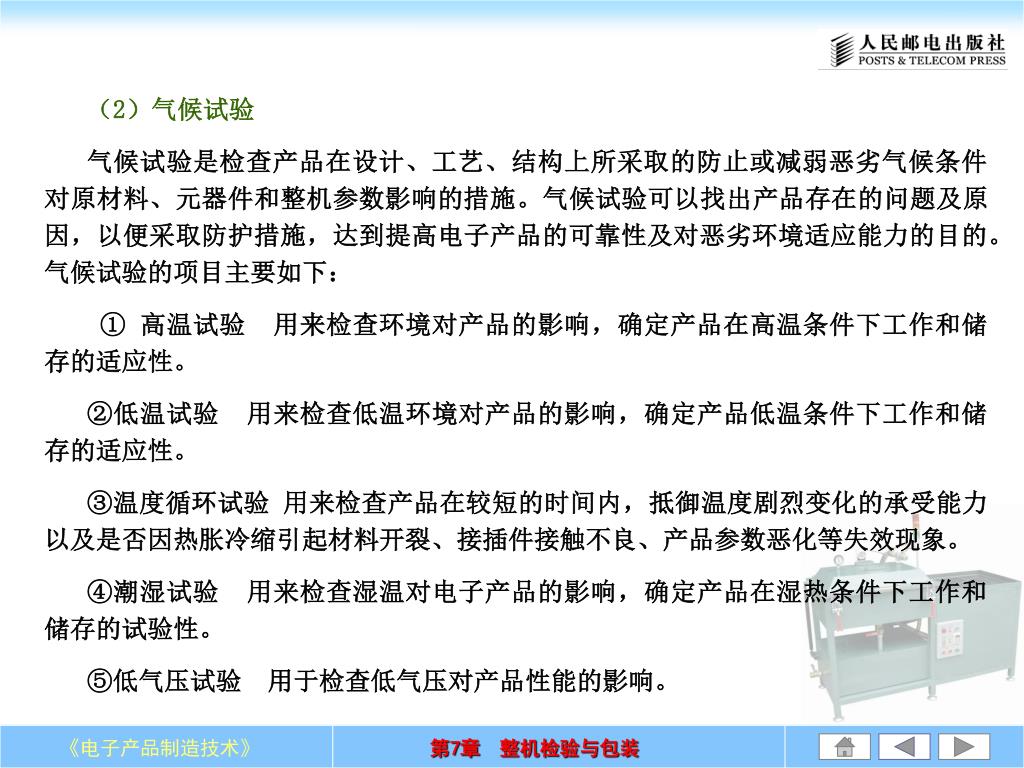

18. （2）气候试验 气候试验是检查产品在设计、工艺、结构上所采取的防止或减弱恶劣气候条件对原材料、元器件和整机参数影响的措施。气候试验可以找出产品存在的问题及原因，以便采取防护措施，达到提高电子产品的可靠性及对恶劣环境适应能力的目的。气候试验的项目主要如下： ① 高温试验 用来检查环境对产品的影响，确定产品在高温条件下工作和储存的适应性。 ②低温试验 用来检查低温环境对产品的影响，确定产品低温条件下工作和储存的适应性。 ③温度循环试验 用来检查产品在较短的时间内，抵御温度剧烈变化的承受能力以及是否因热胀冷缩引起材料开裂、接插件接触不良、产品参数恶化等失效现象。 ④潮湿试验 用来检查湿温对电子产品的影响，确定产品在湿热条件下工作和储存的试验性。 ⑤低气压试验 用于检查低气压对产品性能的影响。

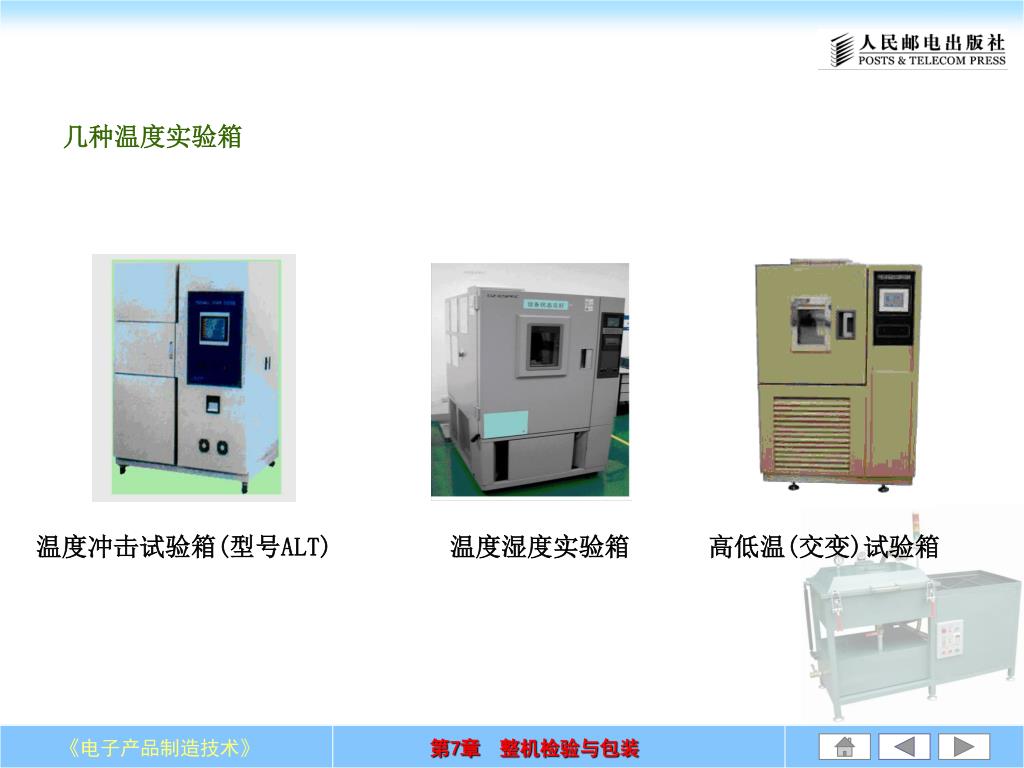

19. 几种温度实验箱 温度冲击试验箱(型号ALT) 温度湿度实验箱 高低温(交变)试验箱

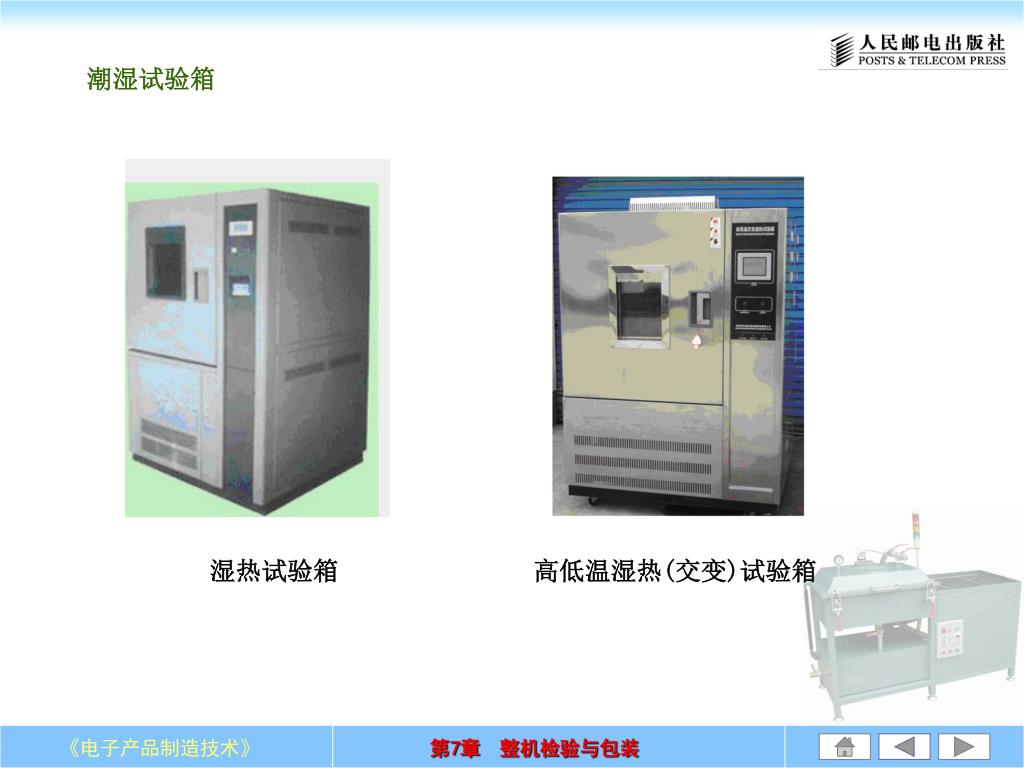

20. 潮湿试验箱 湿热试验箱 高低温湿热(交变)试验箱

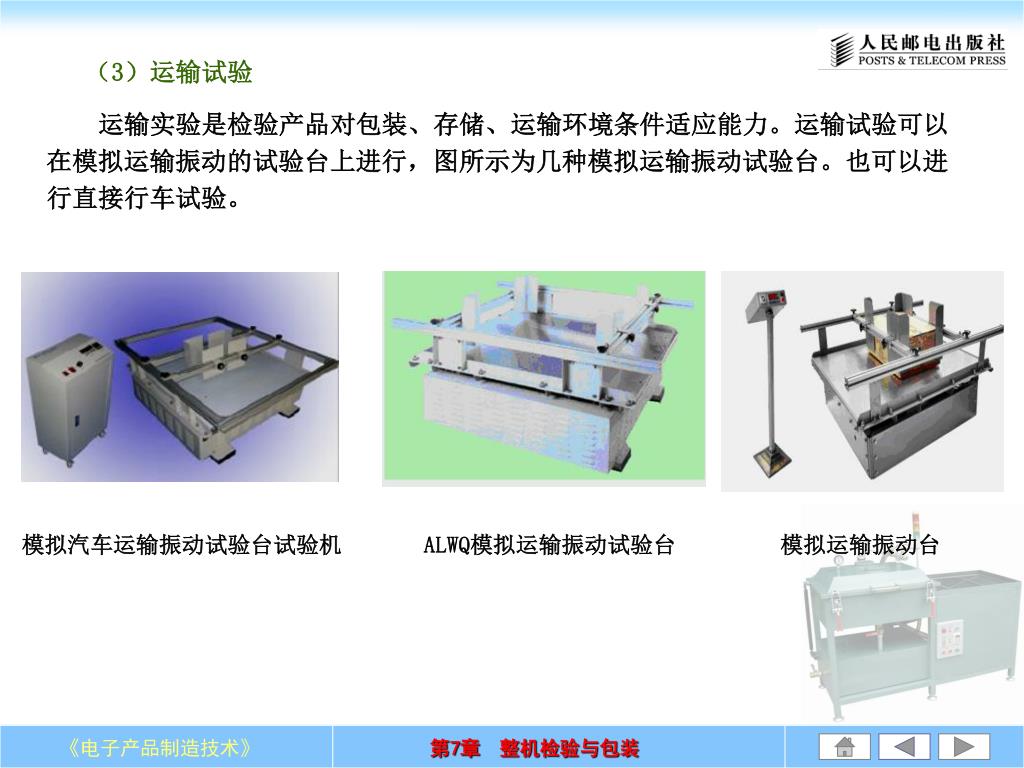

21. （3）运输试验 运输实验是检验产品对包装、存储、运输环境条件适应能力。运输试验可以在模拟运输振动的试验台上进行，图所示为几种模拟运输振动试验台。也可以进行直接行车试验。 模拟汽车运输振动试验台试验机 ALWQ模拟运输振动试验台 模拟运输振动台

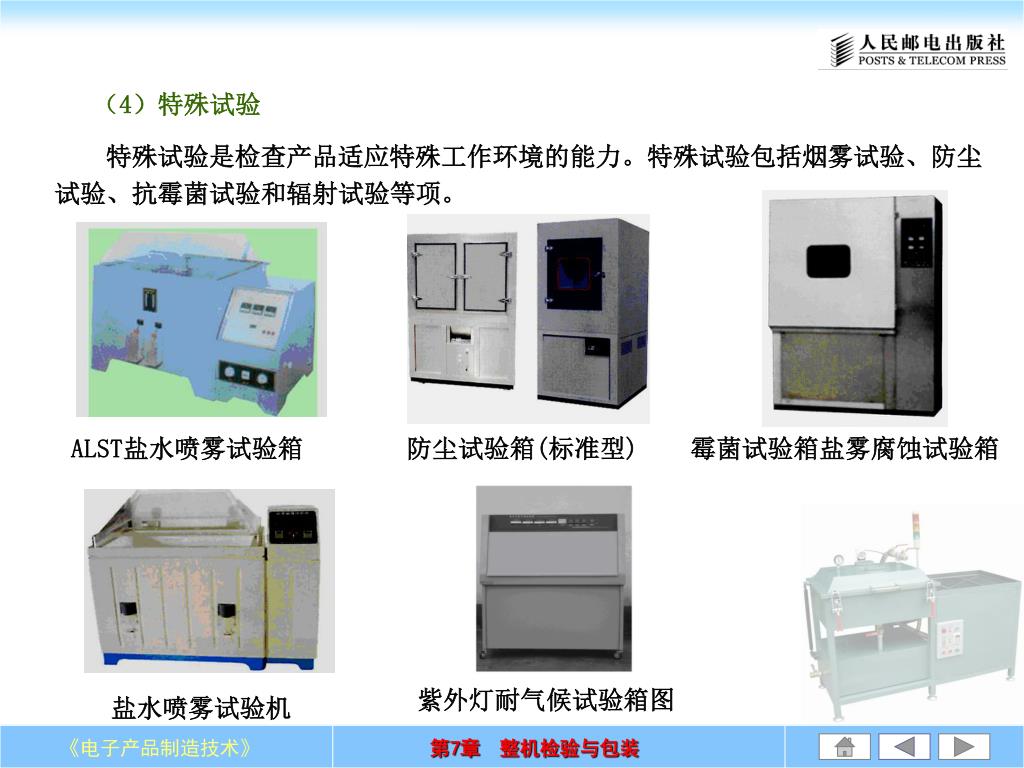

22. （4）特殊试验 特殊试验是检查产品适应特殊工作环境的能力。特殊试验包括烟雾试验、防尘试验、抗霉菌试验和辐射试验等项。 ALST盐水喷雾试验箱　　　　防尘试验箱(标准型)　　霉菌试验箱盐雾腐蚀试验箱 紫外灯耐气候试验箱图 盐水喷雾试验机

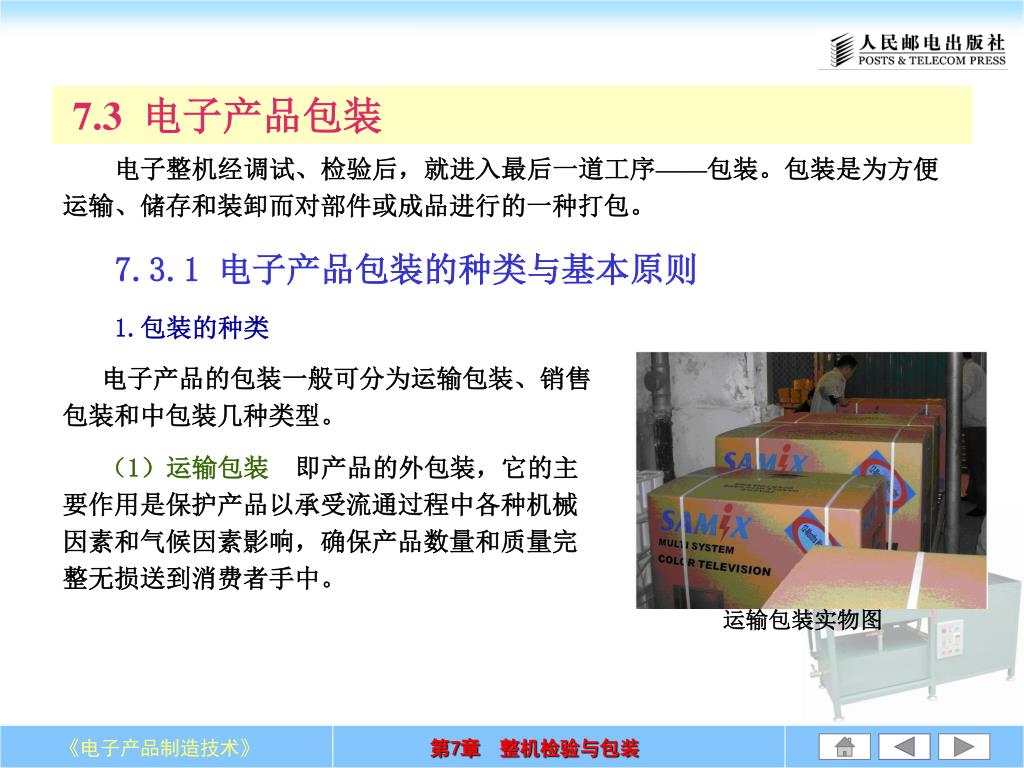

23. 7.3 电子产品包装 电子整机经调试、检验后，就进入最后一道工序——包装。包装是为方便运输、储存和装卸而对部件或成品进行的一种打包。 7.3.1 电子产品包装的种类与基本原则 1.包装的种类 电子产品的包装一般可分为运输包装、销售包装和中包装几种类型。 （1）运输包装 即产品的外包装，它的主要作用是保护产品以承受流通过程中各种机械因素和气候因素影响，确保产品数量和质量完整无损送到消费者手中。 运输包装实物图

24. （2）销售包装 即产品的内包装，它是与消费者直接见面的一种包装，其作用不仅是保护产品，便于消费者使用和携带，而且还有美化商品和广告宣传的作用。 销售包装实物图

25. （3）中包装 中包装起到计量、分隔和保护产品的作用，是运输包装的组成部分。但也有随同产品一起上架与消费者见面的，这类中包装则应视为销售包装。 3M手机镜面保护薄膜 PVC真空吸塑 植绒吸塑 中包装实物图(聚乙烯发泡、EPE珍珠棉、PVC吸塑）

26. 2.包装的基本原则 　　 产品的包装要符合科学、经济、美观、适销、环保的原则，其外包装、内包装和中包装是相互影响、不可分割的一个整体。产品包装有如下原则： （1）包装是一个体系。 （2）包装是生产经营系统的一个组成部分，过分包装和不完善包装会影响产品的销路。 （3）产品是包装的中心，产品的发展和包装的发展是同步的。良好的包装能为产品增加吸引力，但再好的包装也盖不了劣质产品的缺陷。 （4）包装具有保护产品、激发购买力、为消费者提供便利三大功能。 （5）经济包装以最低的成本为目的。 （6）包装必须标准化。 （7）包装是一门科学，又是一门艺术，产品包装必须根据市场动态和客户爱好，在变化的环境中不断的改进和提高。 （8）节约有限资源，使用合适的包装，防止污染物超标，促进降解和易回收材料的应用，实行绿色包装。

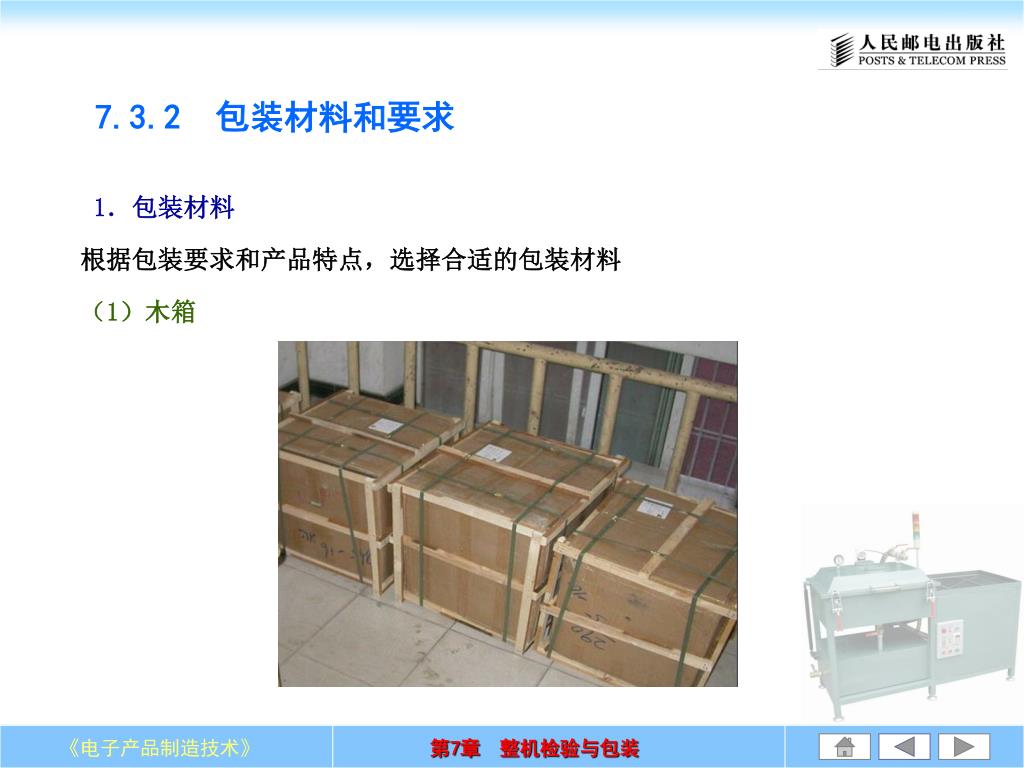

27. 7.3.2 包装材料和要求 1．包装材料 根据包装要求和产品特点，选择合适的包装材料 （1）木箱

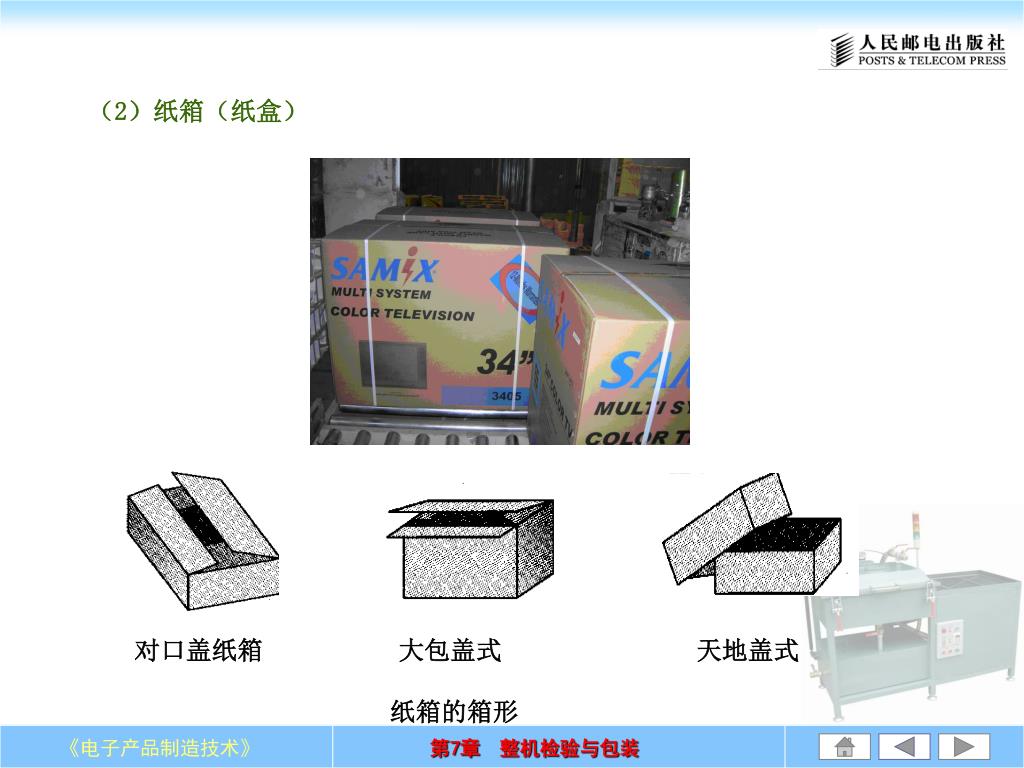

28. （2）纸箱（纸盒） 对口盖纸箱 　　　　 大包盖式天地盖式 纸箱的箱形

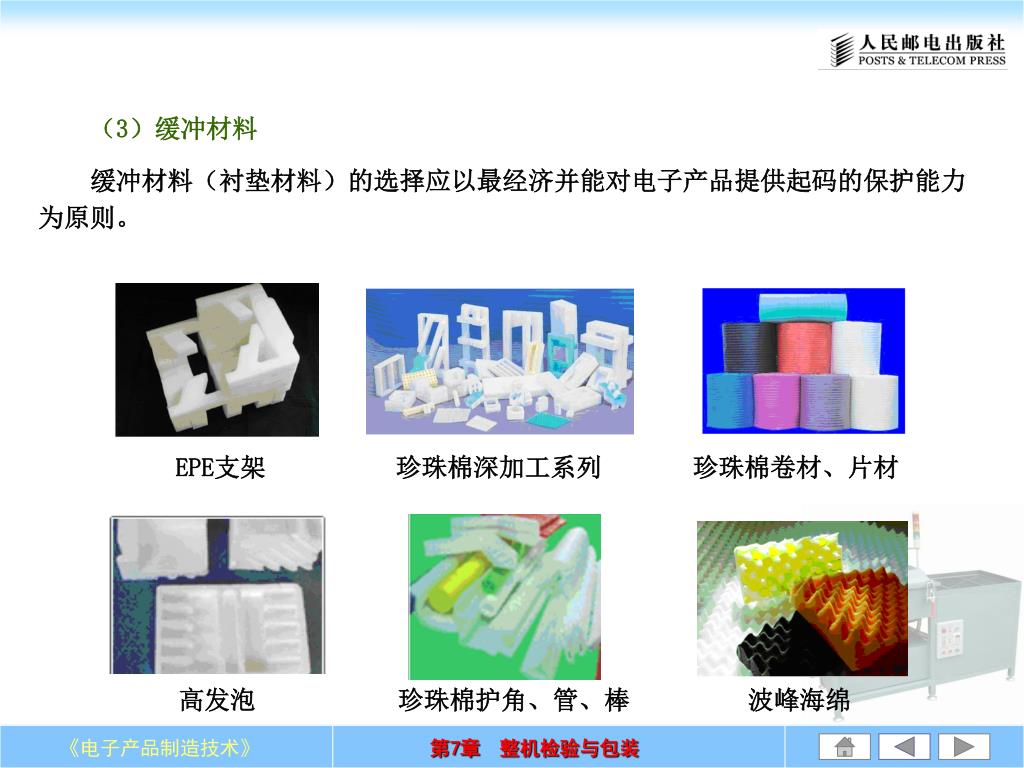

29. （3）缓冲材料 缓冲材料（衬垫材料）的选择应以最经济并能对电子产品提供起码的保护能力为原则。 EPE支架 珍珠棉深加工系列 珍珠棉卷材、片材 　　高发泡 　　　 珍珠棉护角、管、棒 波峰海绵

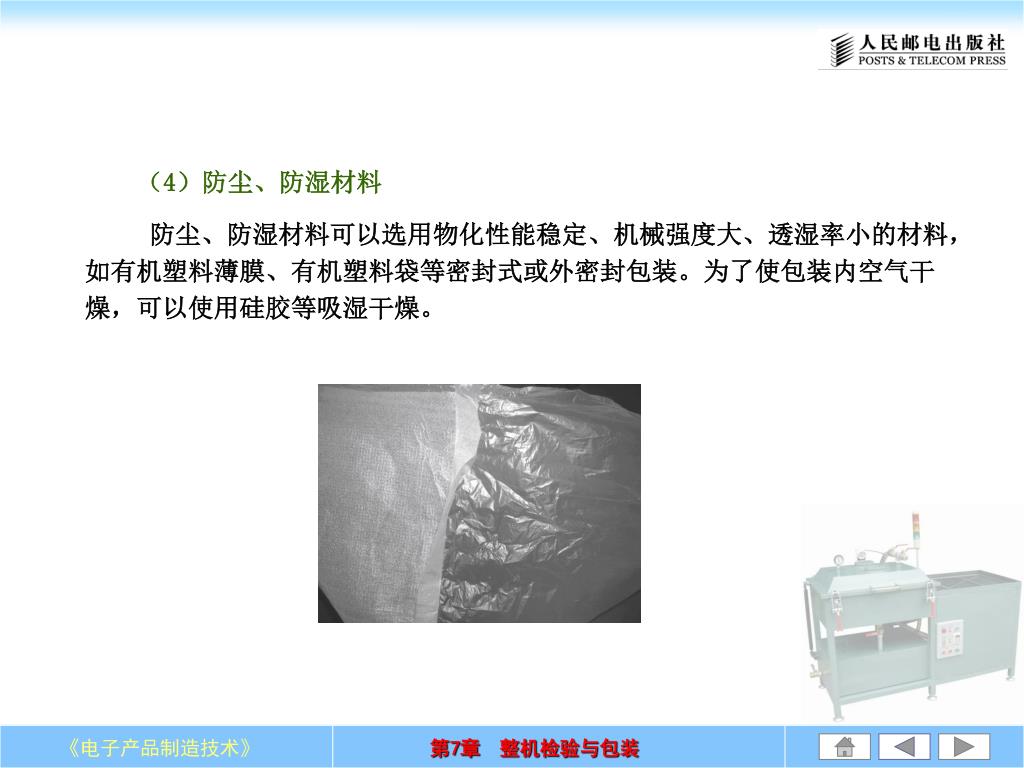

30. （4）防尘、防湿材料 　　　　防尘、防湿材料可以选用物化性能稳定、机械强度大、透湿率小的材料，如有机塑料薄膜、有机塑料袋等密封式或外密封包装。为了使包装内空气干燥，可以使用硅胶等吸湿干燥。

31. 珍珠棉性能特点：具有的优良的隔热、防震、防潮和防磨的作用，柔韧弹性好、重量轻、呈半硬质状、易于加工、裁切、粘贴等，可根据客户要求将EPE材料加工冲、压、切成任何形状，并可带胶。主要用于产品内包装。有较强的缓冲防震功能主要有珍珠棉片、珍珠棉棒、珍珠棉管等产品。还可在加工成切片形状后，经过胶粘合一起形成珍珠棉支架，这种支架设计既实惠又经济，能发挥空间立体几何想象能力，以配合产品结构，并可与瓦楞纸结合在一起，有骨有肉。

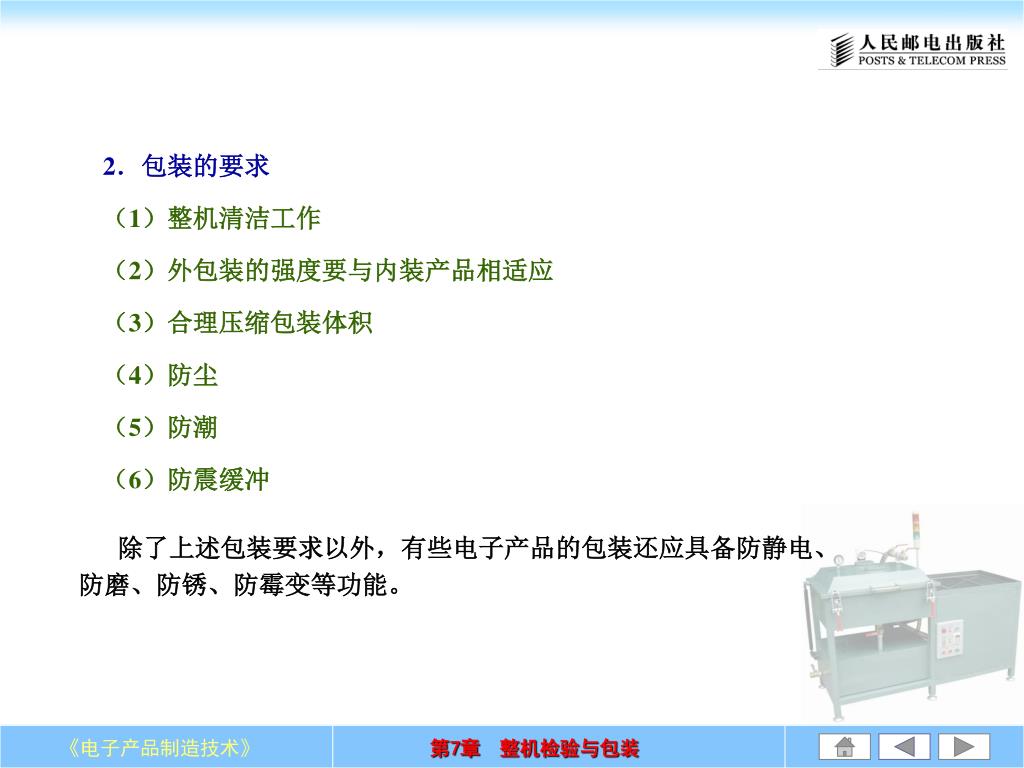

32. 2．包装的要求 （1）整机清洁工作 （2）外包装的强度要与内装产品相适应 （3）合理压缩包装体积 （4）防尘 （5）防潮 （6）防震缓冲 除了上述包装要求以外，有些电子产品的包装还应具备防静电、防磨、防锈、防霉变等功能。

33. 3．装箱注意事项 （1）包装前一般要对电子产品进行清洁处理 （2）包装中对产品要轻拿轻放，避免敲打、捶击，不允许给产品造成伤　　　害、损伤。 （3）包装箱内应有成套装箱文件。 （4）装入箱内的产品、附件和衬垫，不得在箱内任意移动。 4．包装的封口和捆扎 当采用纸包装时，用U型钉或胶带将包装箱下封口封合。必要时，对包　　　装件选择合适规格的打包带进行捆扎。

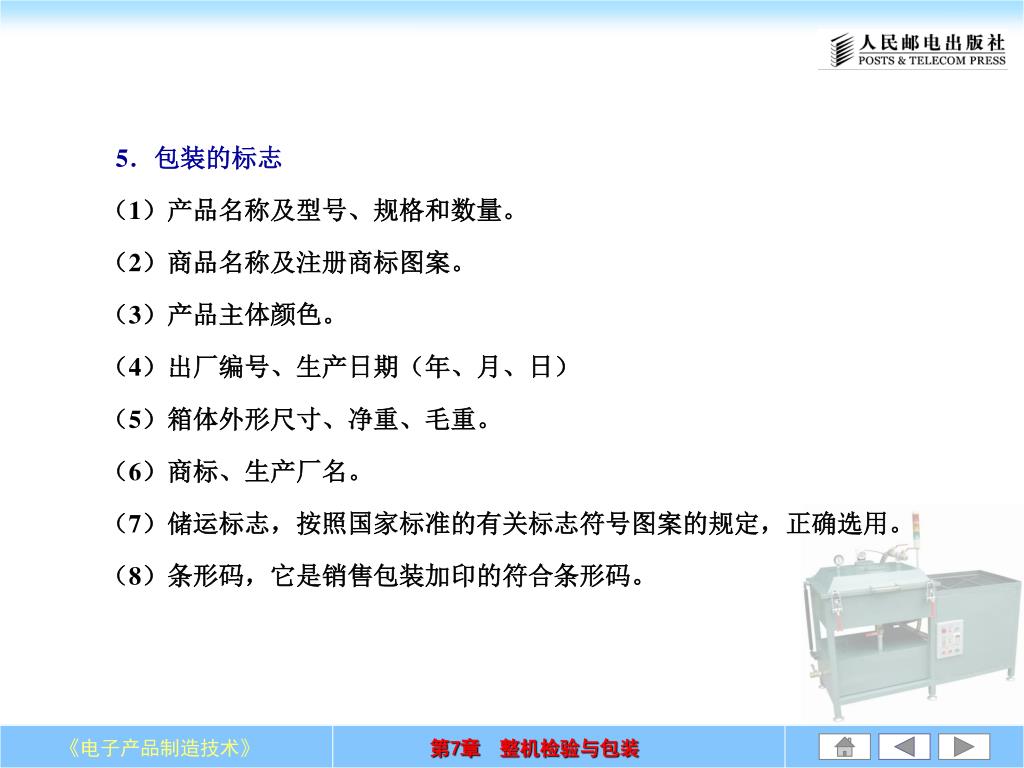

34. 5．包装的标志 （1）产品名称及型号、规格和数量。 （2）商品名称及注册商标图案。 （3）产品主体颜色。 （4）出厂编号、生产日期（年、月、日） （5）箱体外形尺寸、净重、毛重。 （6）商标、生产厂名。 （7）储运标志，按照国家标准的有关标志符号图案的规定，正确选用。 （8）条形码，它是销售包装加印的符合条形码。

35. 6．储存和运输 产品储存和运输应注意以下几点： （1）环境条件 一般储存环境温度为-15℃～45℃，相对湿度不大于80%，并要求库房周围环境中无酸、碱性或其他腐蚀性气体，还应具备防尘条件。 （2）储存期限 储存期限一般为一年，超过一年期应随产品一起检验合格后，方可再次进入流通过程中。 （3）规范运输 运输时必须按照包装箱上的储运标志内容进行操作，将包装件固定牢固。

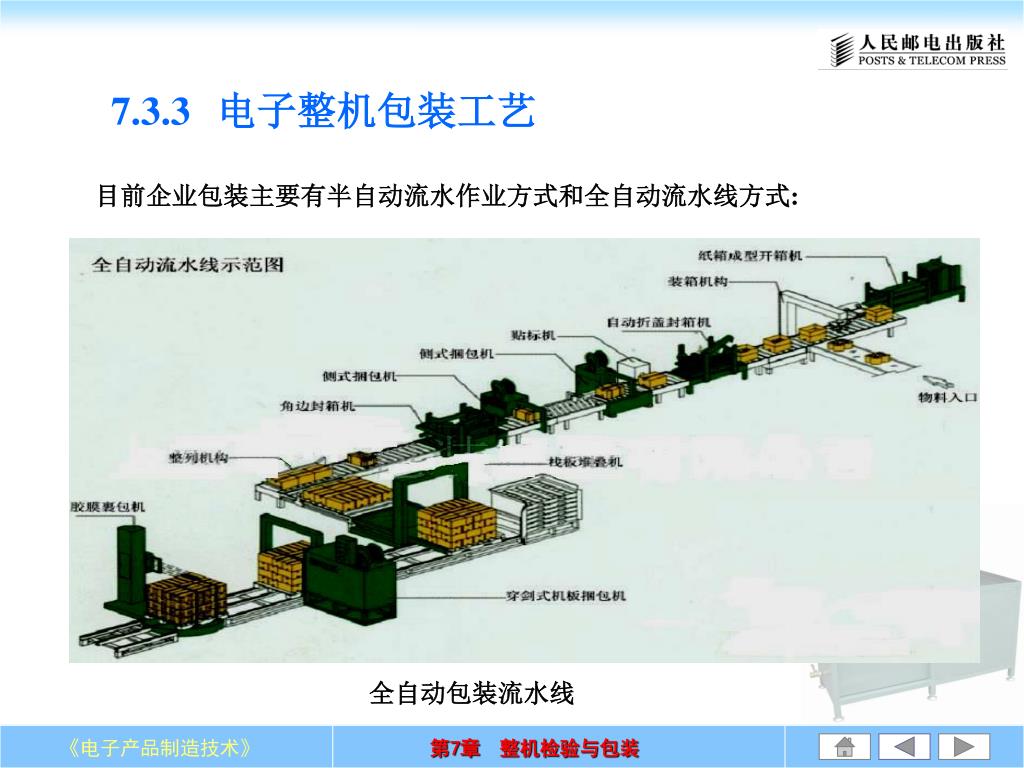

36. 7.3.3电子整机包装工艺 目前企业包装主要有半自动流水作业方式和全自动流水线方式: 全自动包装流水线

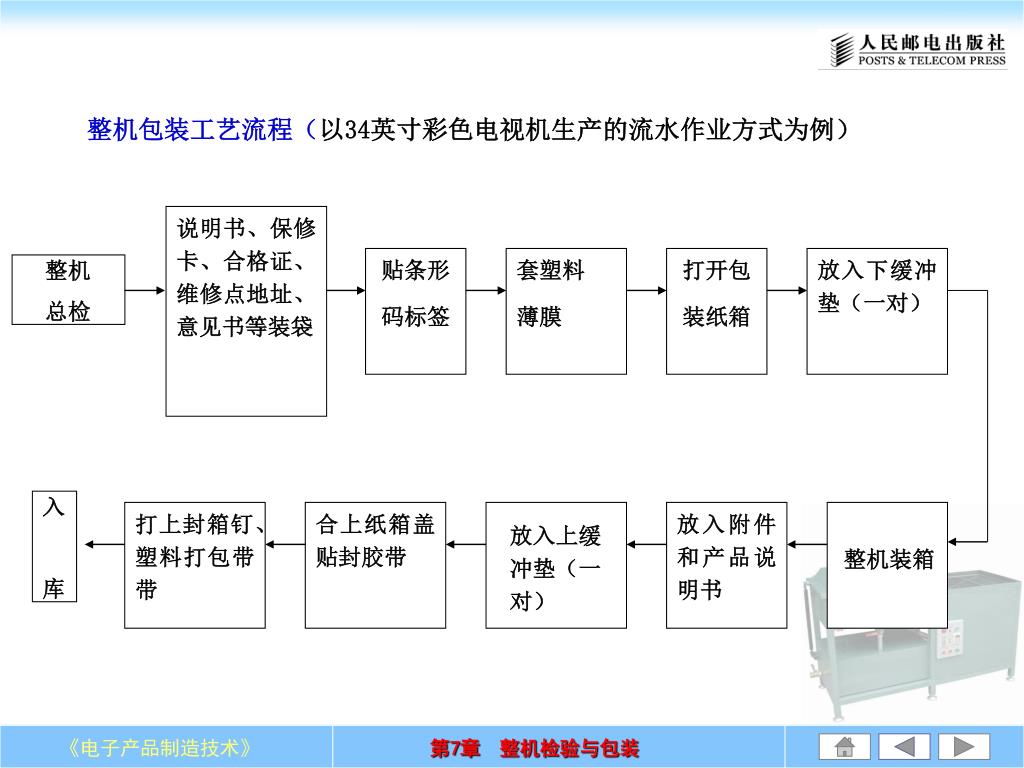

37. 说明书、保修卡、合格证、维修点地址、意见书等装袋说明书、保修卡、合格证、维修点地址、意见书等装袋 　整机 　总检 贴条形 码标签 套塑料 薄膜 打开包 装纸箱 放入下缓冲垫（一对） 入 库 放入上缓冲垫（一对） 整机装箱 打上封箱钉、塑料打包带带 合上纸箱盖贴封胶带 放入附件和产品说明书 整机包装工艺流程（以34英寸彩色电视机生产的流水作业方式为例）

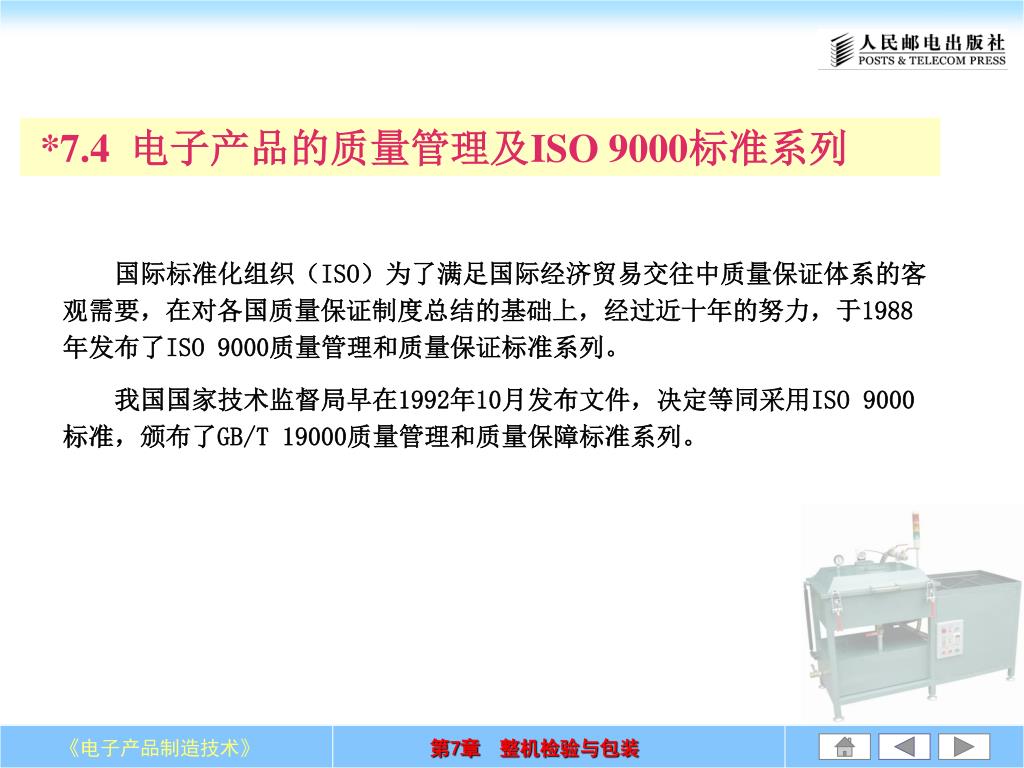

38. *7.4 电子产品的质量管理及ISO 9000标准系列 国际标准化组织（ISO）为了满足国际经济贸易交往中质量保证体系的客观需要，在对各国质量保证制度总结的基础上，经过近十年的努力，于1988年发布了ISO 9000质量管理和质量保证标准系列。 我国国家技术监督局早在1992年10月发布文件，决定等同采用ISO 9000标准，颁布了GB/T 19000质量管理和质量保障标准系列。

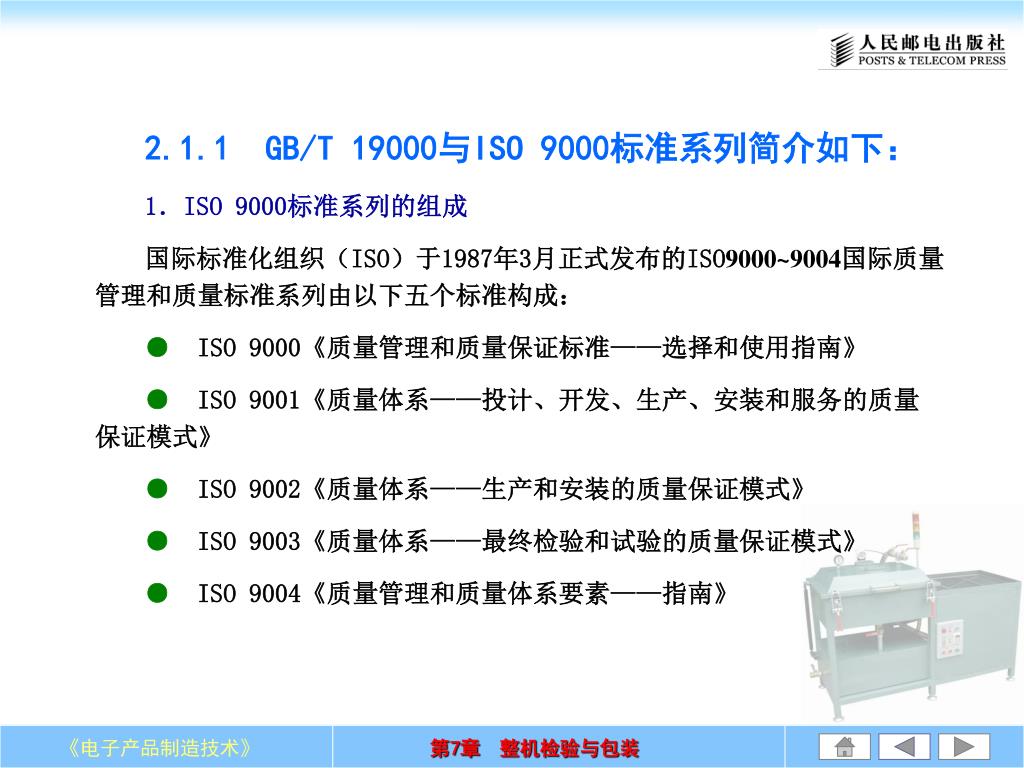

39. 2.1.1 GB/T 19000与ISO 9000标准系列简介如下： 1．ISO 9000标准系列的组成 国际标准化组织（ISO）于1987年3月正式发布的ISO9000~9004国际质量管理和质量标准系列由以下五个标准构成： ●ISO 9000《质量管理和质量保证标准——选择和使用指南》 ● ISO 9001《质量体系——投计、开发、生产、安装和服务的质量保证模式》 ● ISO 9002《质量体系——生产和安装的质量保证模式》 ● ISO 9003《质量体系——最终检验和试验的质量保证模式》 ● ISO 9004《质量管理和质量体系要素——指南》

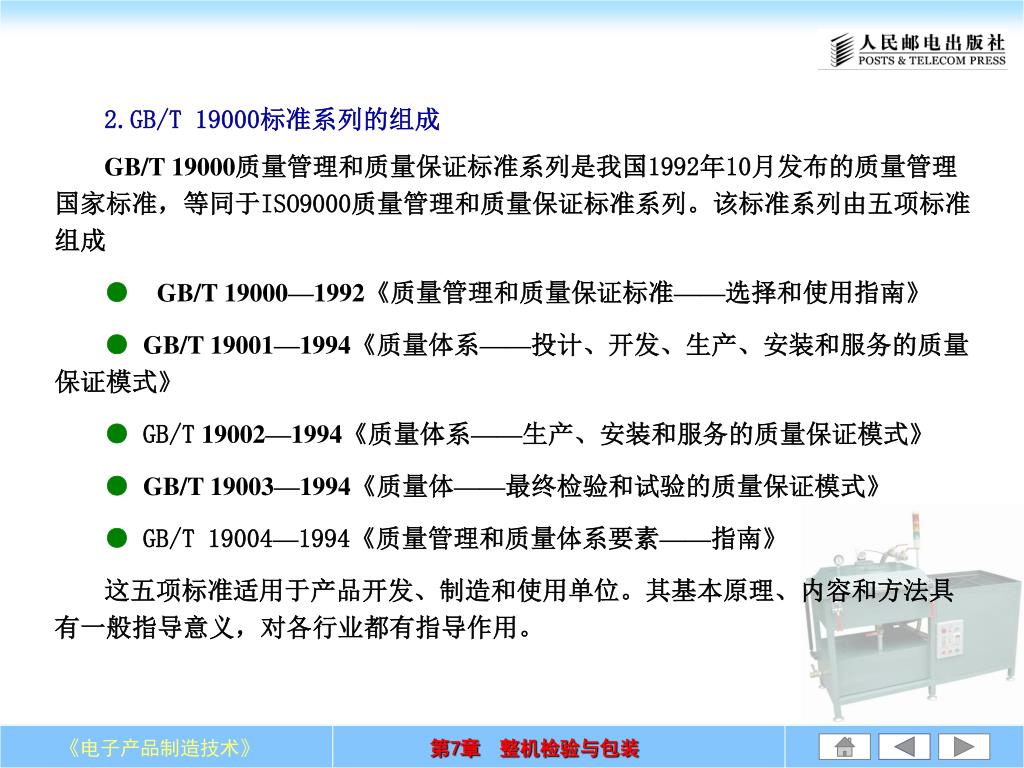

40. 2.GB/T 19000标准系列的组成 GB/T 19000质量管理和质量保证标准系列是我国1992年10月发布的质量管理国家标准，等同于ISO9000质量管理和质量保证标准系列。该标准系列由五项标准组成 ●GB/T 19000—1992《质量管理和质量保证标准——选择和使用指南》 ●GB/T 19001—1994《质量体系——投计、开发、生产、安装和服务的质量保证模式》 ● GB/T 19002—1994《质量体系——生产、安装和服务的质量保证模式》 ●GB/T 19003—1994《质量体——最终检验和试验的质量保证模式》 ● GB/T 19004—1994《质量管理和质量体系要素——指南》 这五项标准适用于产品开发、制造和使用单位。其基本原理、内容和方法具有一般指导意义，对各行业都有指导作用。

41. 3.GB/T 19000标准系列的性质 4. GB/T 19000标准系列与ISO 9000标准系列的关系 国际标准化组织和我国标准化管理部门规定，采用国际标准分为等同采用、等效采用和参照采用三种。 （1）等同采用国际标准 是指技术内容完全相同，不做或稍做编辑性的修改。 （2）等效采用国际标准 是指技术内容只有小的差异、编号不完全相同。 （3）参照采用国际标准 是指技术内容根据我国实际情况做了某些变动、但必须在性能和质量水平上与被采用的国际标准相当，在通用互换、安全、卫生等方面与国际标准协调一致。

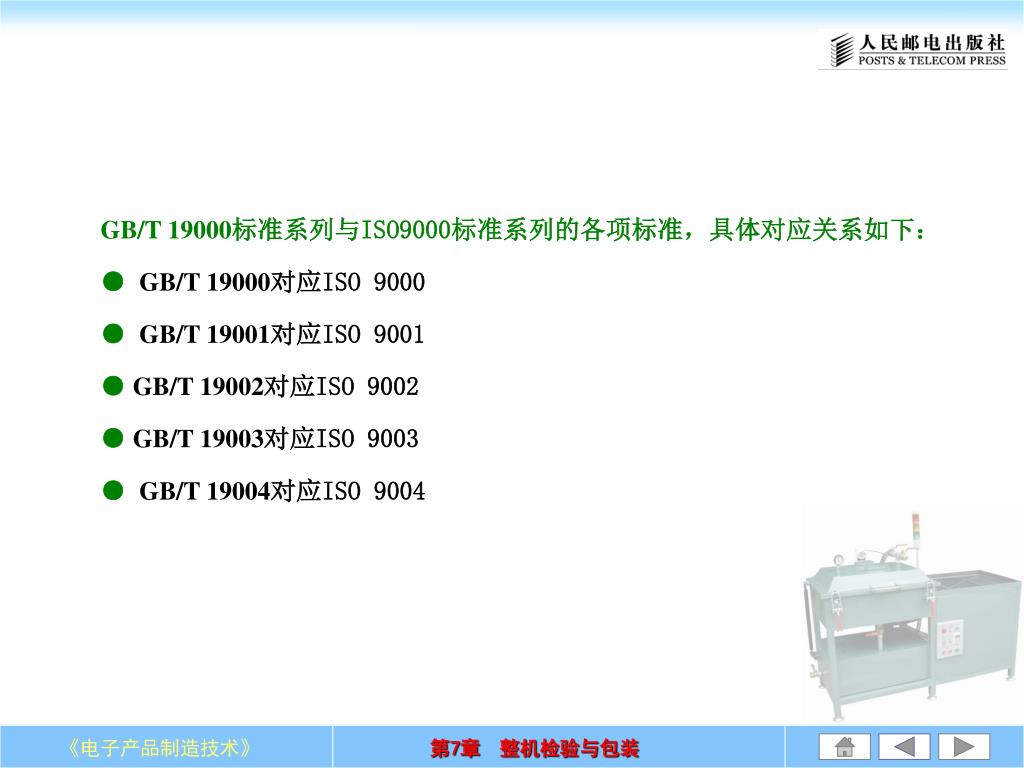

42. GB/T 19000标准系列与ISO9000标准系列的各项标准，具体对应关系如下： ●GB/T 19000对应ISO 9000 ● GB/T 19001对应ISO 9001 ● GB/T 19002对应ISO 9002 ● GB/T 19003对应ISO 9003 ●GB/T 19004对应ISO 9004

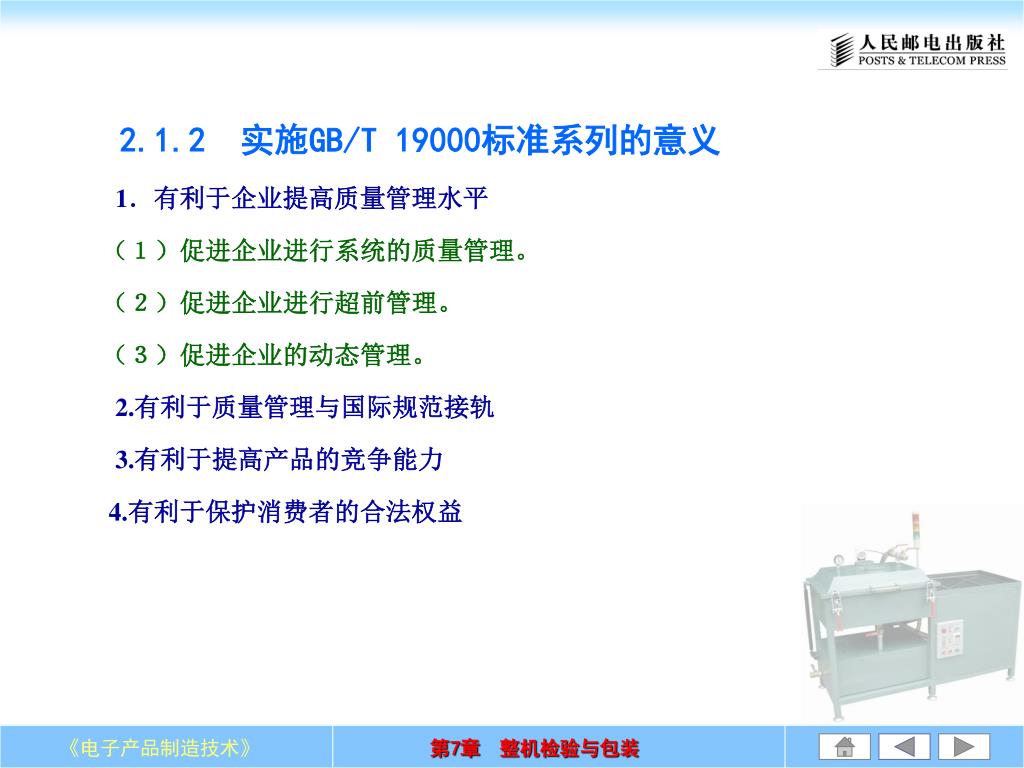

43. 2.1.2 实施GB/T 19000标准系列的意义 1．有利于企业提高质量管理水平 （１）促进企业进行系统的质量管理。 （２）促进企业进行超前管理。 （３）促进企业的动态管理。 2.有利于质量管理与国际规范接轨 3.有利于提高产品的竞争能力 4.有利于保护消费者的合法权益

44. 2.1.3 中国强制认证 3C认证是“中国强制认证”（“ China Compulsory Certification ”英文名称的缩写为“CCC ”）的简称。强制性产品认证是国际上通行的做法，主要是对涉及人类健康和安全、动植物生命安全和健康以及环境保护与公共安全的产品实施强制性认证，确定统一适用的国家标准、技术规则和实施程序，制定和发布统一的标志，规定统一的收费标准。 1．产品认证简介 2.中国3C强制认证 (1)3C认证有关情况介绍 (2)3C认证的意义及标志 安全认证标志（S）　电磁兼容（EMC）　安全与电磁兼容（S&EMC） 消 防（F）

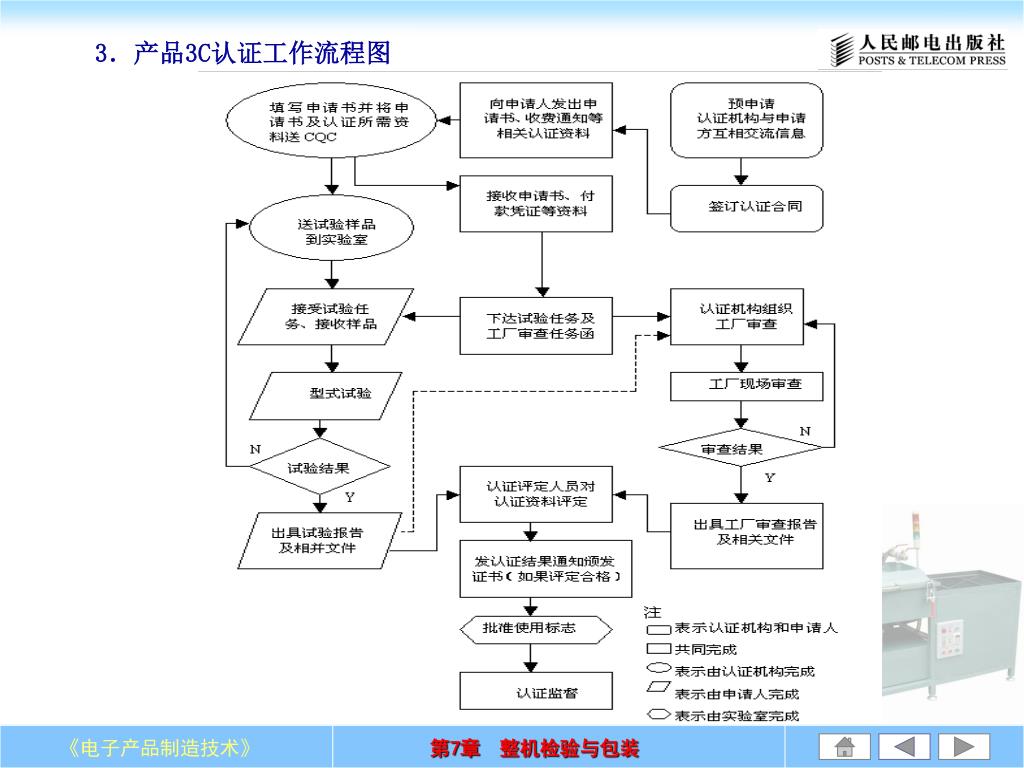

45. 3．产品3C认证工作流程图

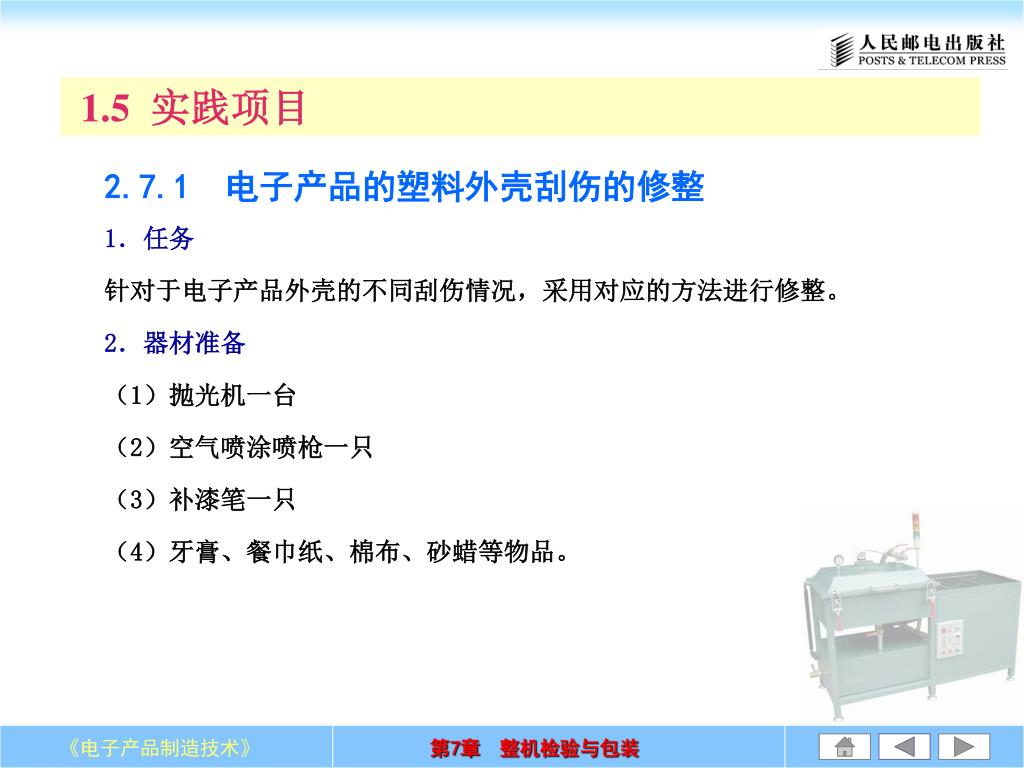

46. 1.5 实践项目 2.7.1 电子产品的塑料外壳刮伤的修整 1．任务 针对于电子产品外壳的不同刮伤情况，采用对应的方法进行修整。 2．器材准备 （1）抛光机一台 （2）空气喷涂喷枪一只 （3）补漆笔一只 （4）牙膏、餐巾纸、棉布、砂蜡等物品。

47. 3．项目内容与实施步骤 （1）每位学生从家里带来一些小型的家用电器外壳，给其编号,填入表中。 （2）根据电子产品外壳的刮伤的情况不同，初步判断属于哪种刮伤，填入表中。 （3）小组讨论应采用哪种方法修复，并将意见填入表中。 （4）分组进行实际操作，将修整情况记录在表中。 （5）讨论所采取的修整方法对处理对应的外壳刮伤是否有效，分析其原因，并记录在表中。

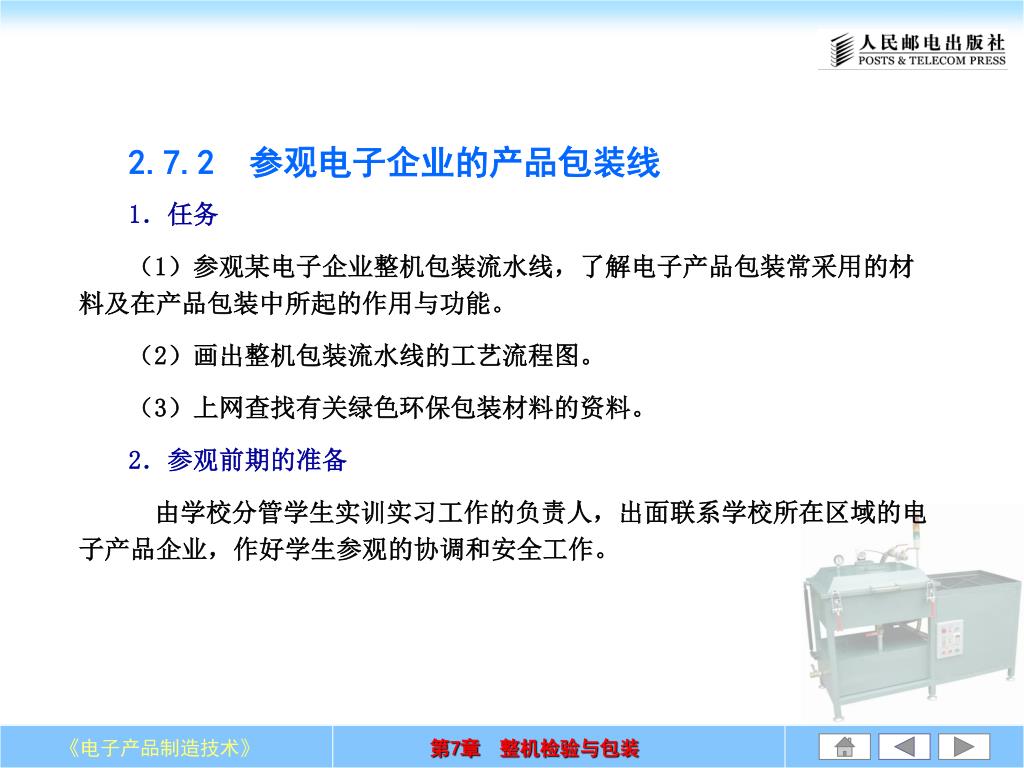

48. 2.7.2 参观电子企业的产品包装线 1．任务 （1）参观某电子企业整机包装流水线，了解电子产品包装常采用的材料及在产品包装中所起的作用与功能。 （2）画出整机包装流水线的工艺流程图。 （3）上网查找有关绿色环保包装材料的资料。 2．参观前期的准备 由学校分管学生实训实习工作的负责人，出面联系学校所在区域的电子产品企业，作好学生参观的协调和安全工作。

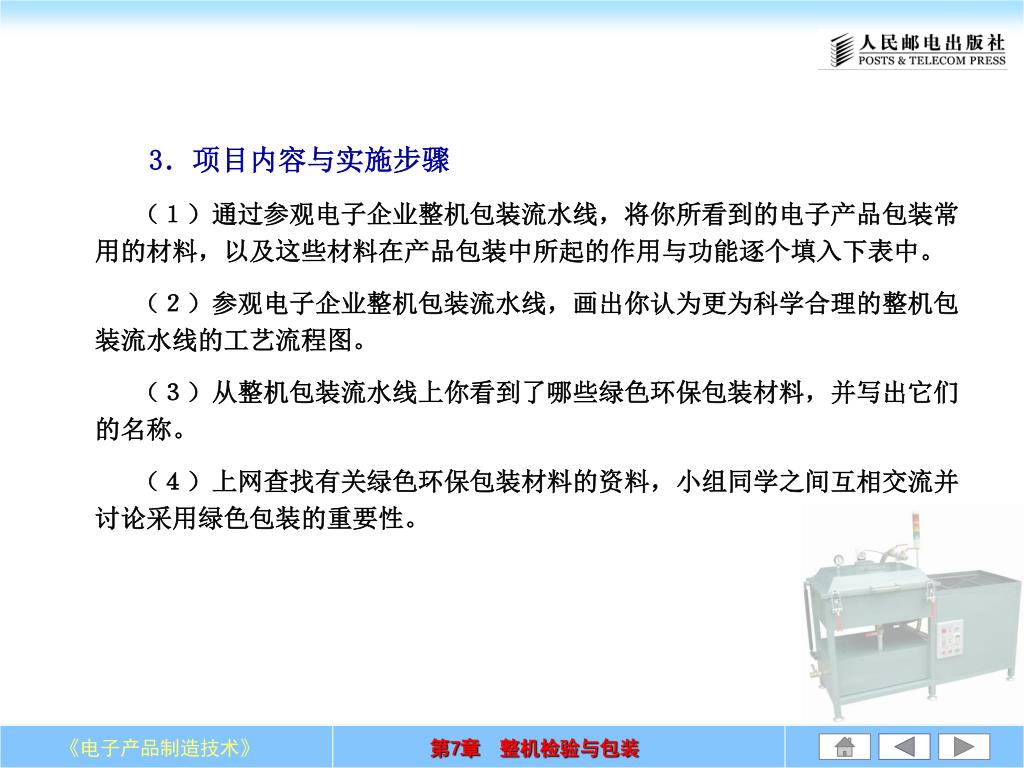

49. 3．项目内容与实施步骤 （１）通过参观电子企业整机包装流水线，将你所看到的电子产品包装常用的材料，以及这些材料在产品包装中所起的作用与功能逐个填入下表中。 （２）参观电子企业整机包装流水线，画出你认为更为科学合理的整机包装流水线的工艺流程图。 （３）从整机包装流水线上你看到了哪些绿色环保包装材料，并写出它们的名称。 （４）上网查找有关绿色环保包装材料的资料，小组同学之间互相交流并讨论采用绿色包装的重要性。

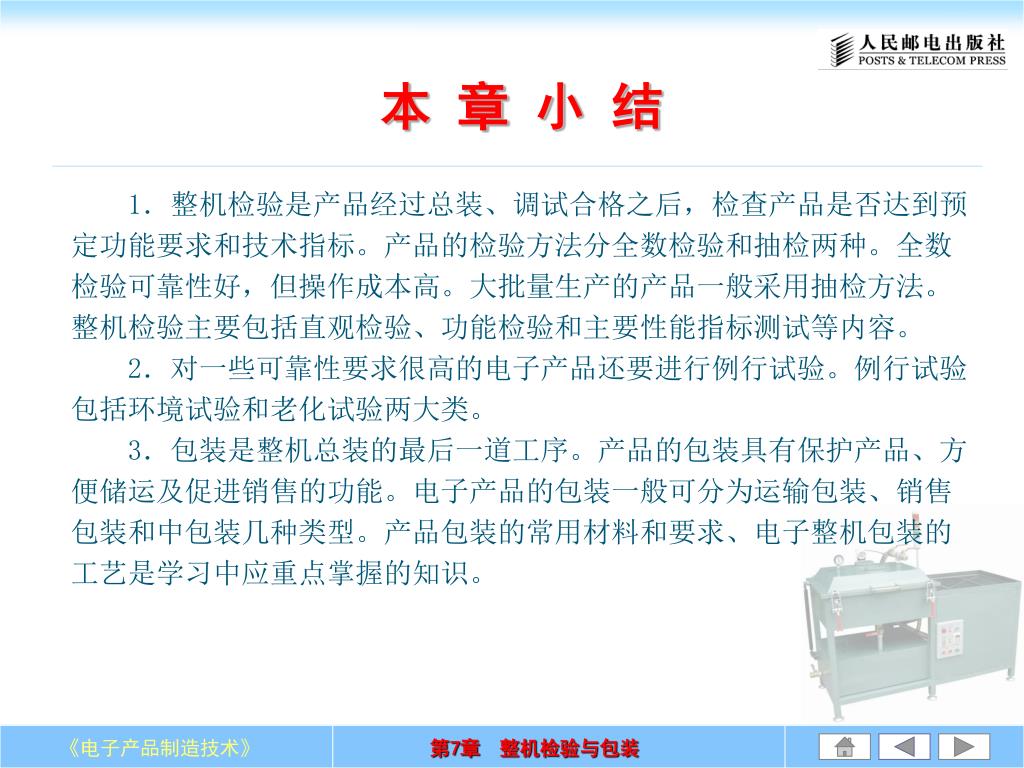

50. 本 章 小 结1．整机检验是产品经过总装、调试合格之后，检查产品是否达到预定功能要求和技术指标。产品的检验方法分全数检验和抽检两种。全数检验可靠性好，但操作成本高。大批量生产的产品一般采用抽检方法。整机检验主要包括直观检验、功能检验和主要性能指标测试等内容。2．对一些可靠性要求很高的电子产品还要进行例行试验。例行试验包括环境试验和老化试验两大类。3．包装是整机总装的最后一道工序。产品的包装具有保护产品、方便储运及促进销售的功能。电子产品的包装一般可分为运输包装、销售包装和中包装几种类型。产品包装的常用材料和要求、电子整机包装的工艺是学习中应重点掌握的知识。
