  1. 网络基础 计算机教研室

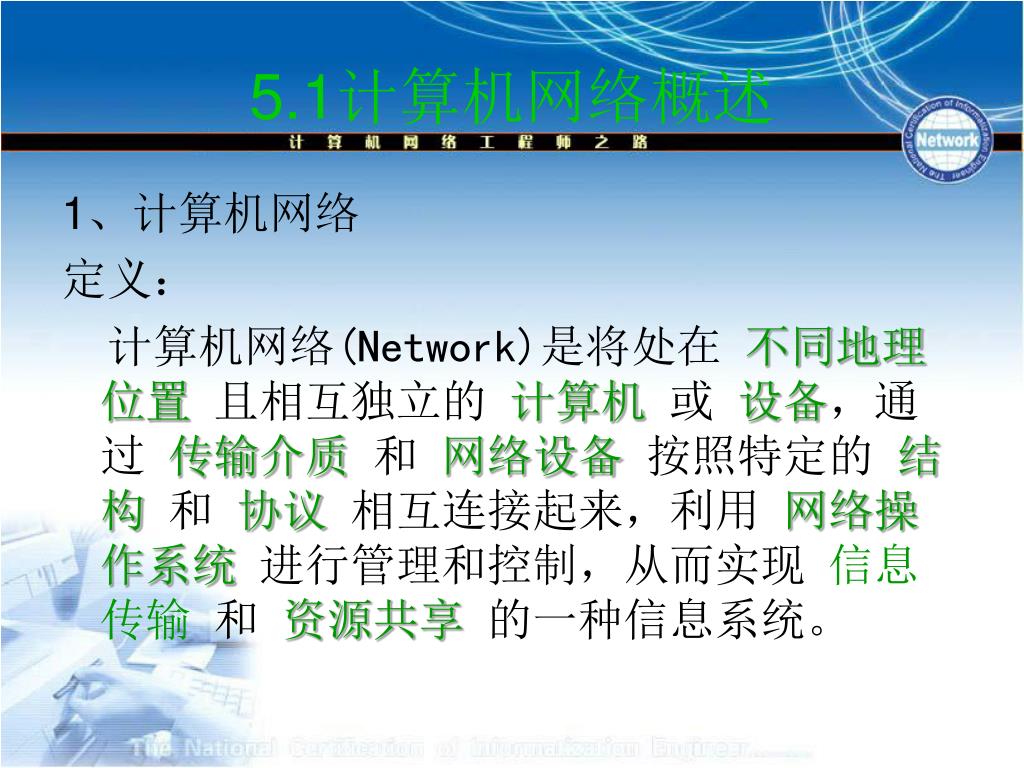

  2. 5.1计算机网络概述 1、计算机网络 定义： 计算机网络(Network)是将处在 不同地理位置且相互独立的 计算机或 设备，通过 传输介质和 网络设备按照特定的 结构 和 协议相互连接起来，利用 网络操作系统 进行管理和控制，从而实现 信息传输和 资源共享的一种信息系统。

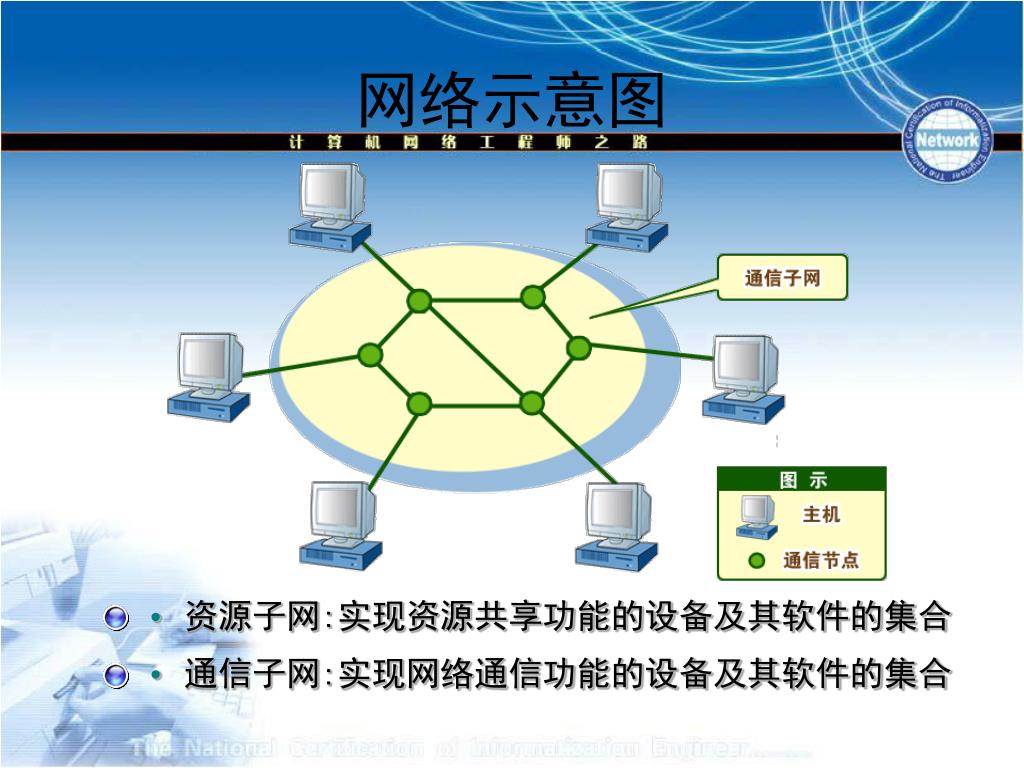

  3. 网络示意图 • 资源子网:实现资源共享功能的设备及其软件的集合 • 通信子网:实现网络通信功能的设备及其软件的集合

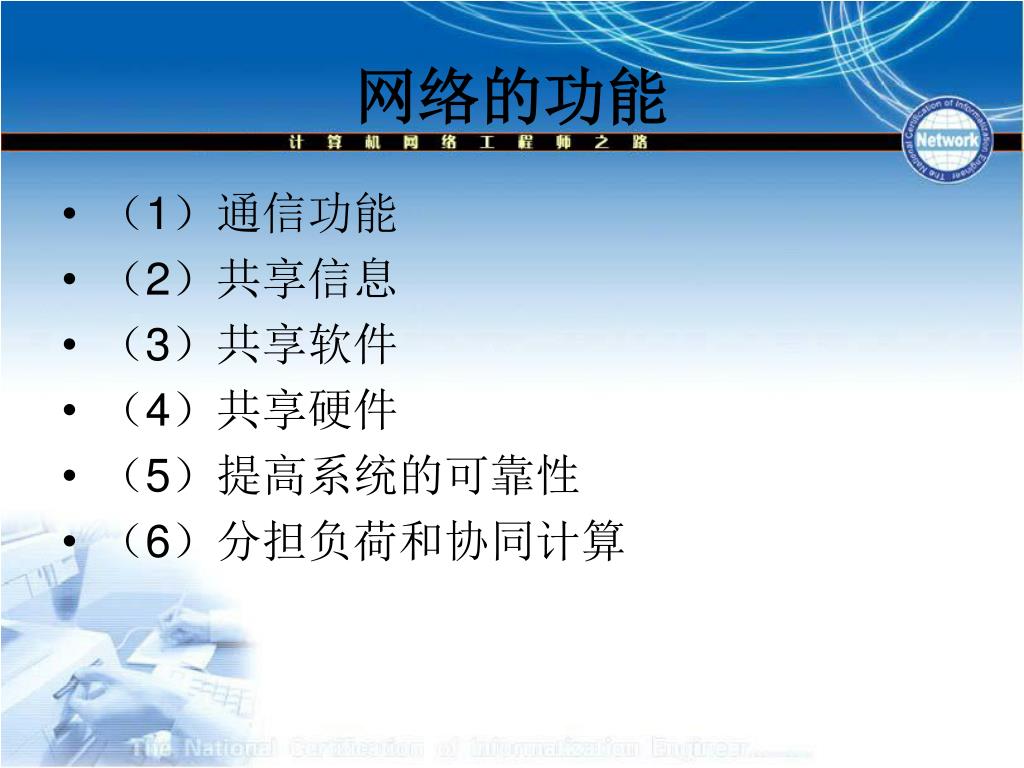

  4. 网络的功能 • （1）通信功能 • （2）共享信息 • （3）共享软件 • （4）共享硬件 • （5）提高系统的可靠性 • （6）分担负荷和协同计算

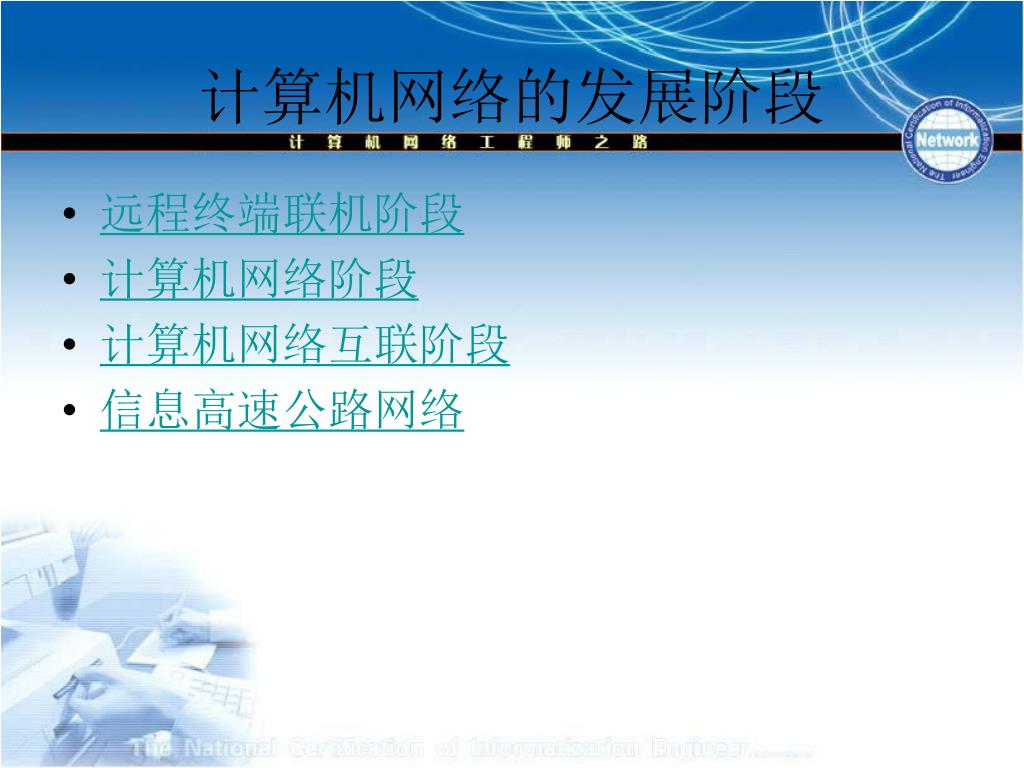

  5. 计算机网络的发展阶段 • 远程终端联机阶段 • 计算机网络阶段 • 计算机网络互联阶段 • 信息高速公路网络

  6. 远程终端 远程终端 中心计算机 远程终端 远程终端 联机系统阶段 是计算机发展的初级阶段。特点：体积庞大，价格昂贵。 由多个终端组成，但是在所有的处理在中心计算机完成。

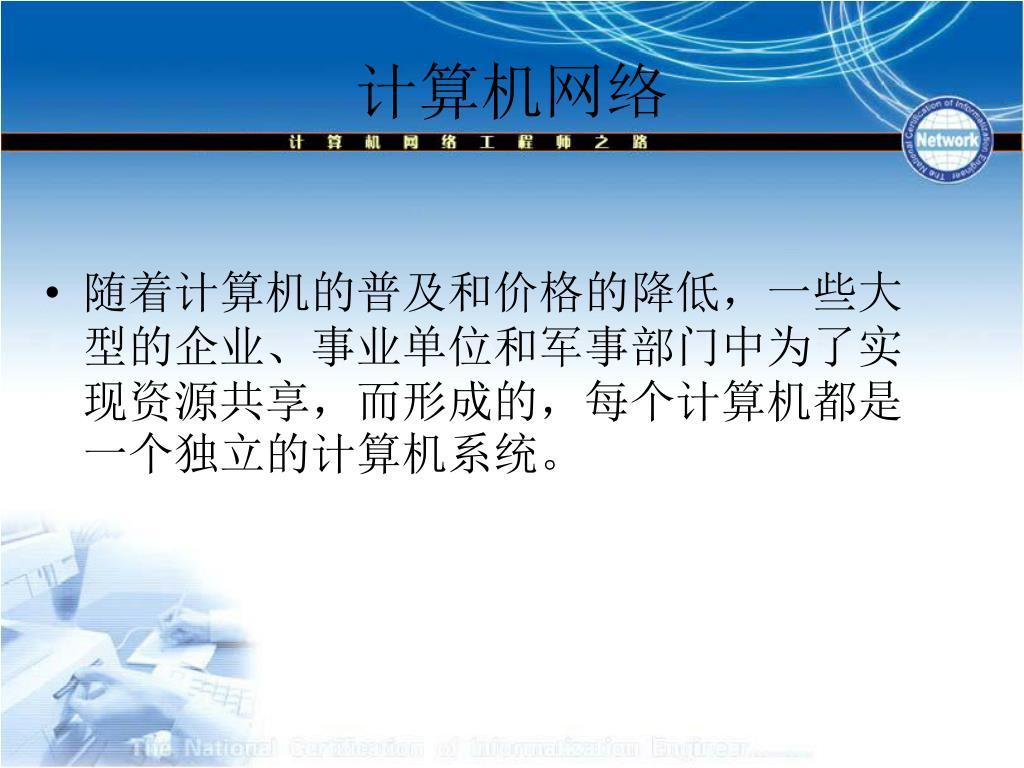

  7. 计算机网络 • 随着计算机的普及和价格的降低，一些大型的企业、事业单位和军事部门中为了实现资源共享，而形成的，每个计算机都是一个独立的计算机系统。

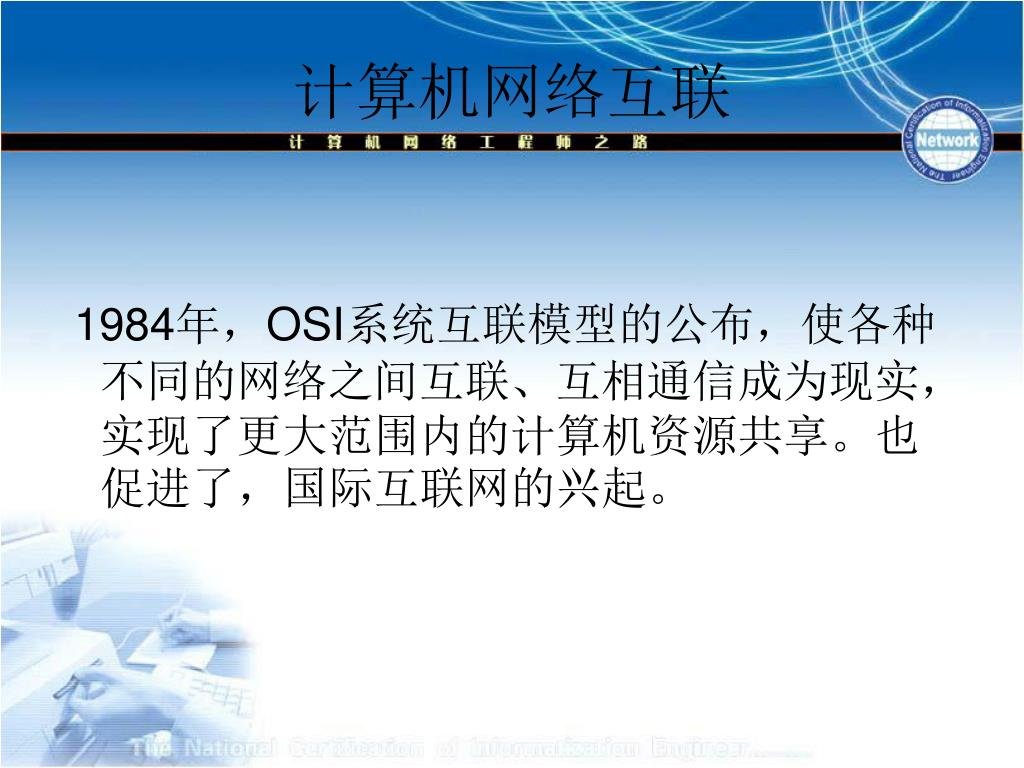

  8. 计算机网络互联 1984年，OSI系统互联模型的公布，使各种不同的网络之间互联、互相通信成为现实，实现了更大范围内的计算机资源共享。也促进了，国际互联网的兴起。

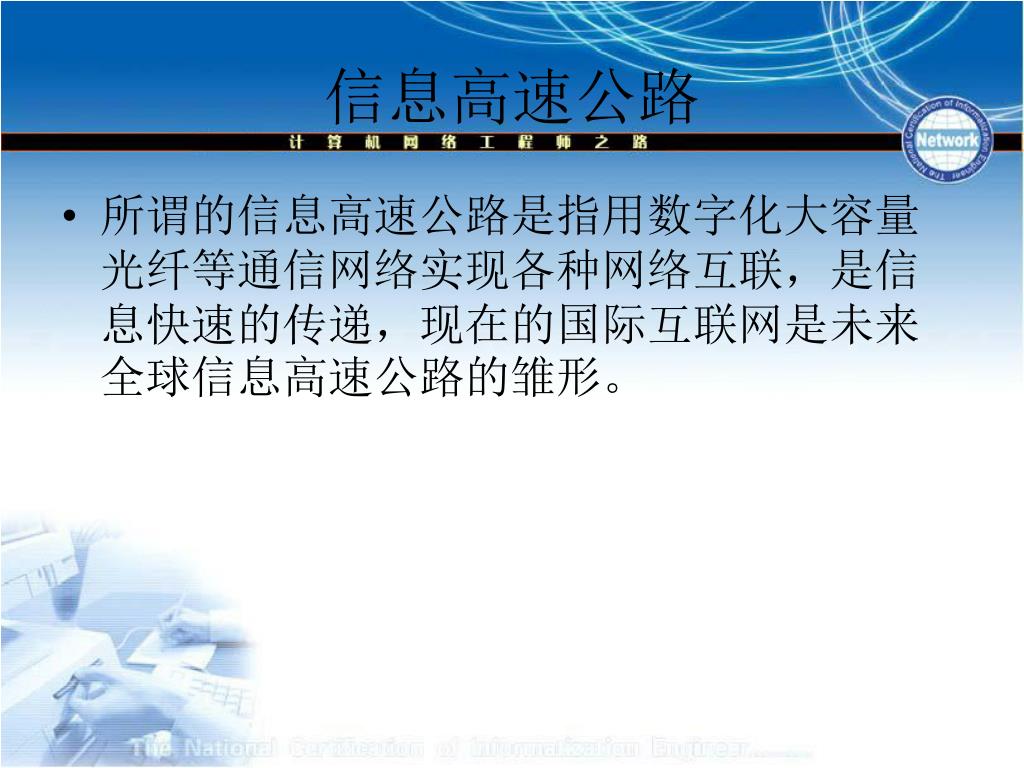

  9. 信息高速公路 • 所谓的信息高速公路是指用数字化大容量光纤等通信网络实现各种网络互联，是信息快速的传递，现在的国际互联网是未来全球信息高速公路的雏形。

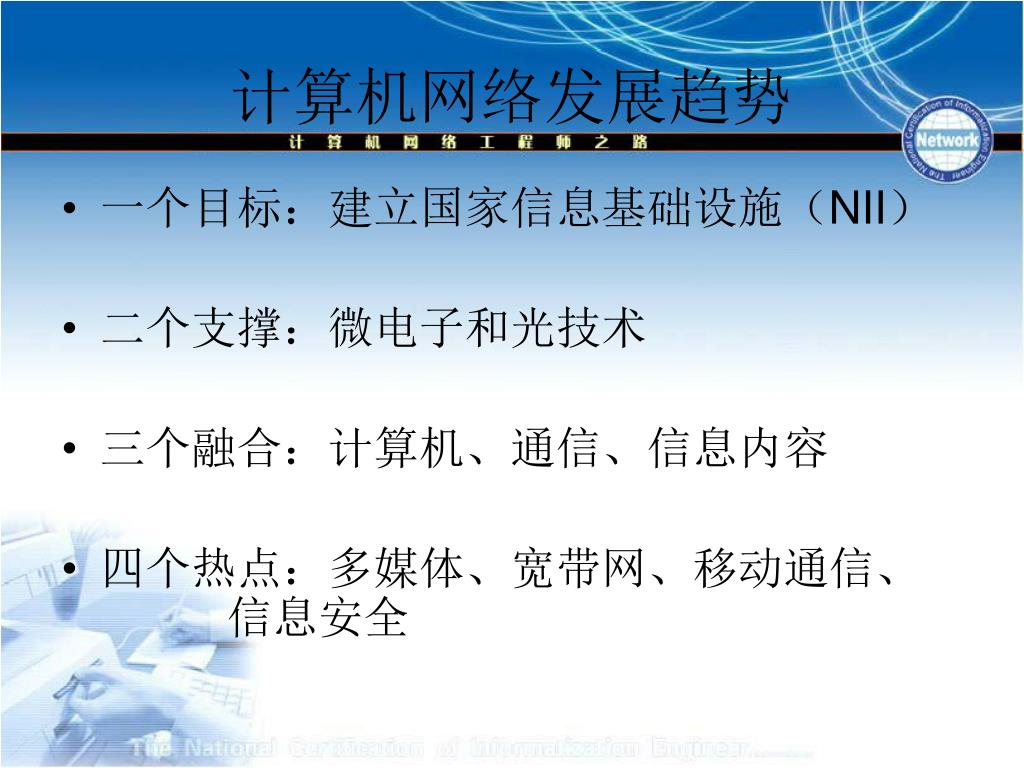

  10. 计算机网络发展趋势 • 一个目标：建立国家信息基础设施（NII） • 二个支撑：微电子和光技术 • 三个融合：计算机、通信、信息内容 • 四个热点：多媒体、宽带网、移动通信、 信息安全

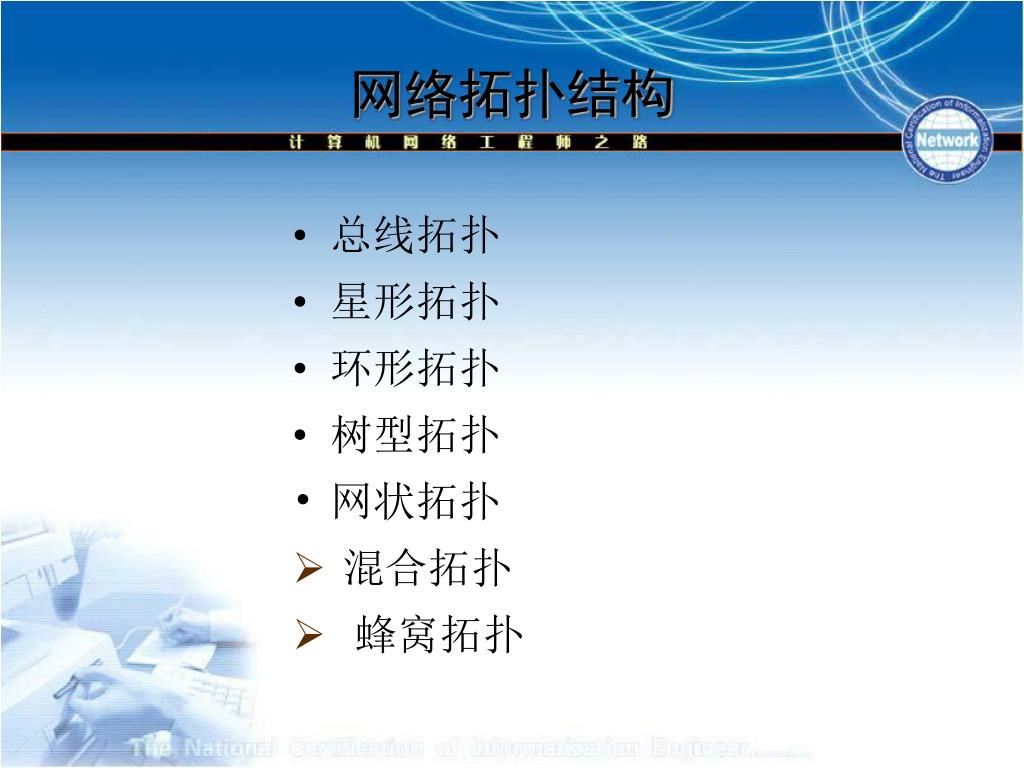

  11. 网络拓扑结构 • 总线拓扑 • 星形拓扑 • 环形拓扑 • 树型拓扑 • 网状拓扑 • 混合拓扑 • 蜂窝拓扑

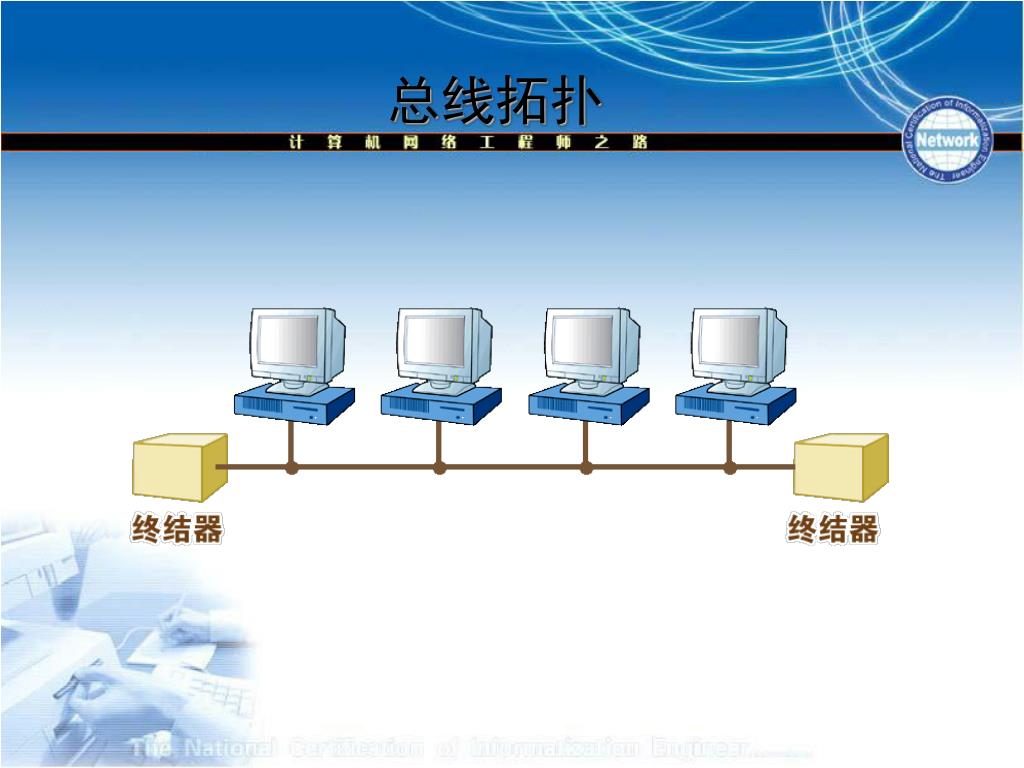

  12. 总线拓扑

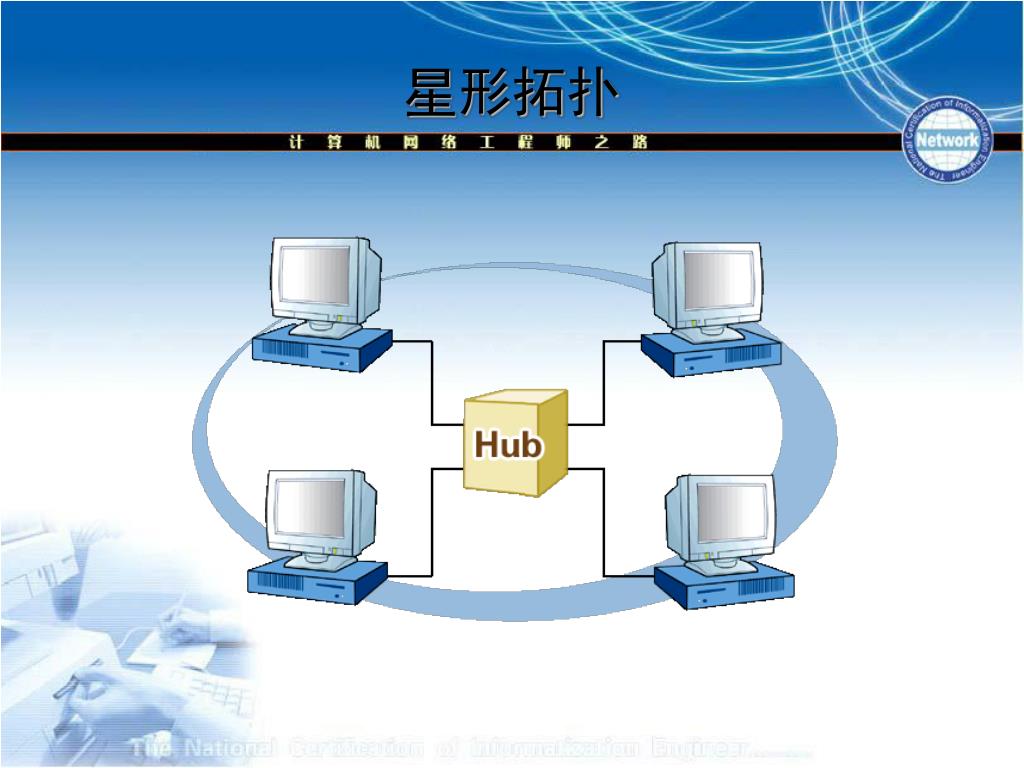

  13. 星形拓扑

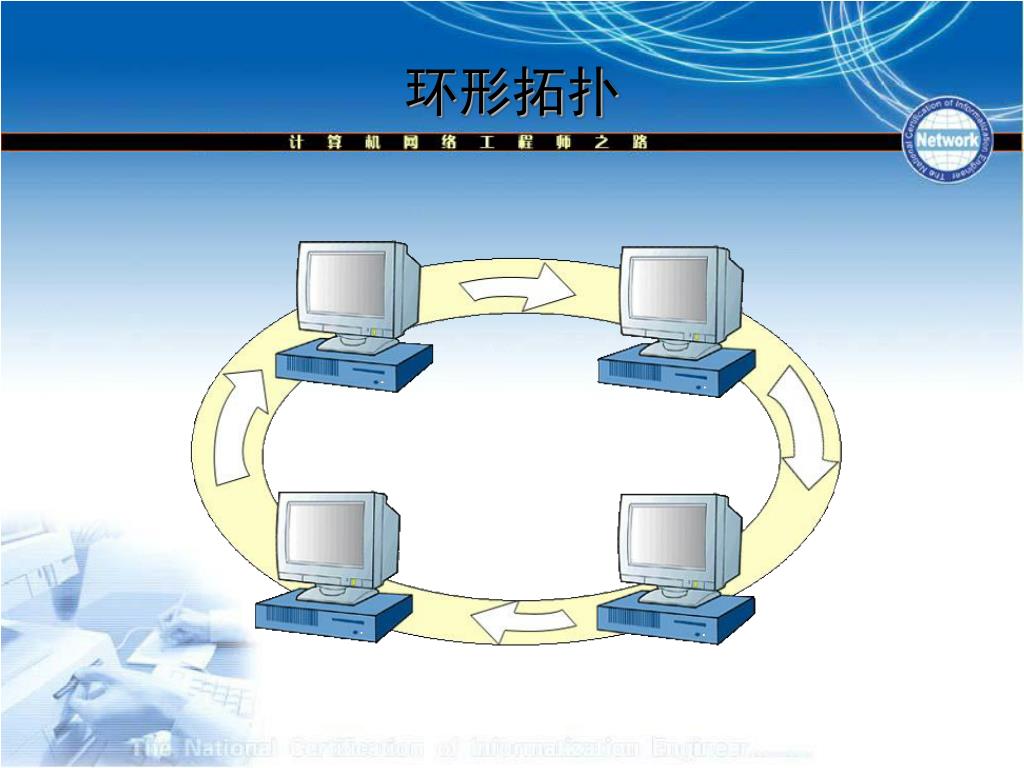

  14. 环形拓扑

  15. 网状拓扑

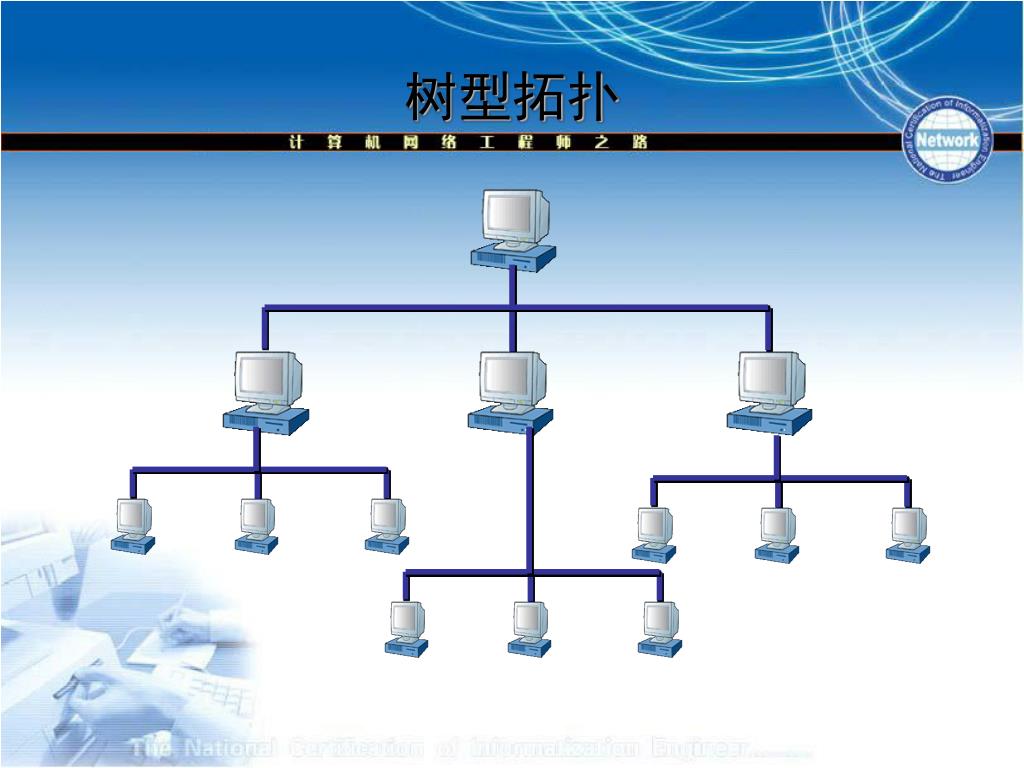

  16. 树型拓扑

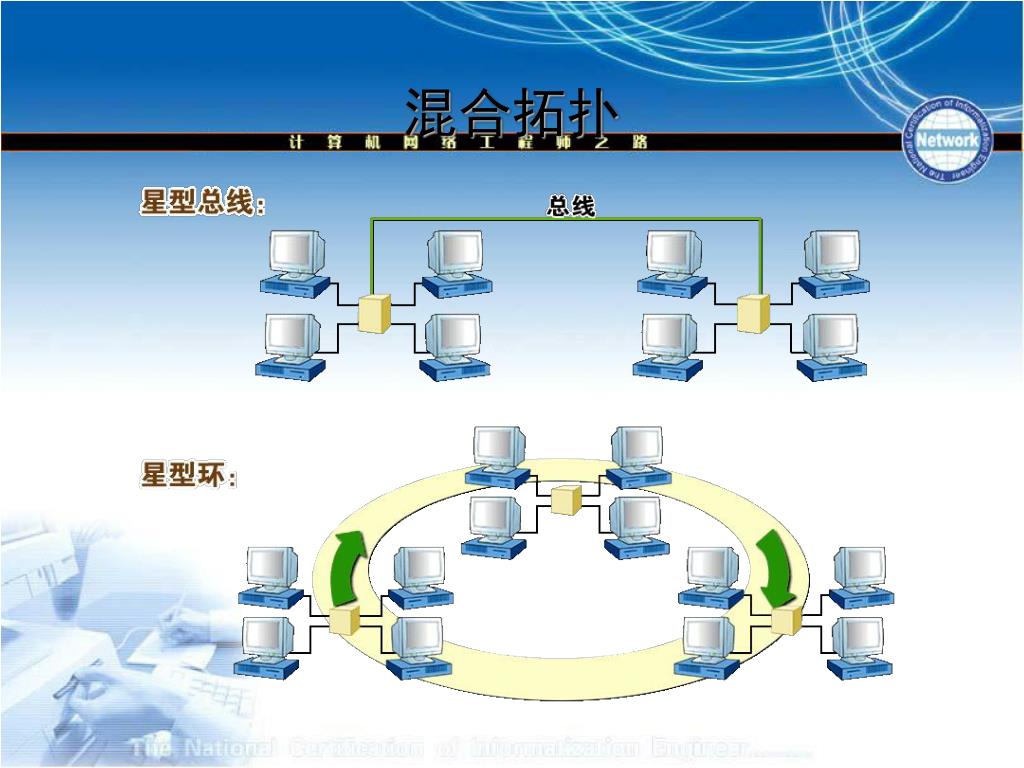

  17. 混合拓扑

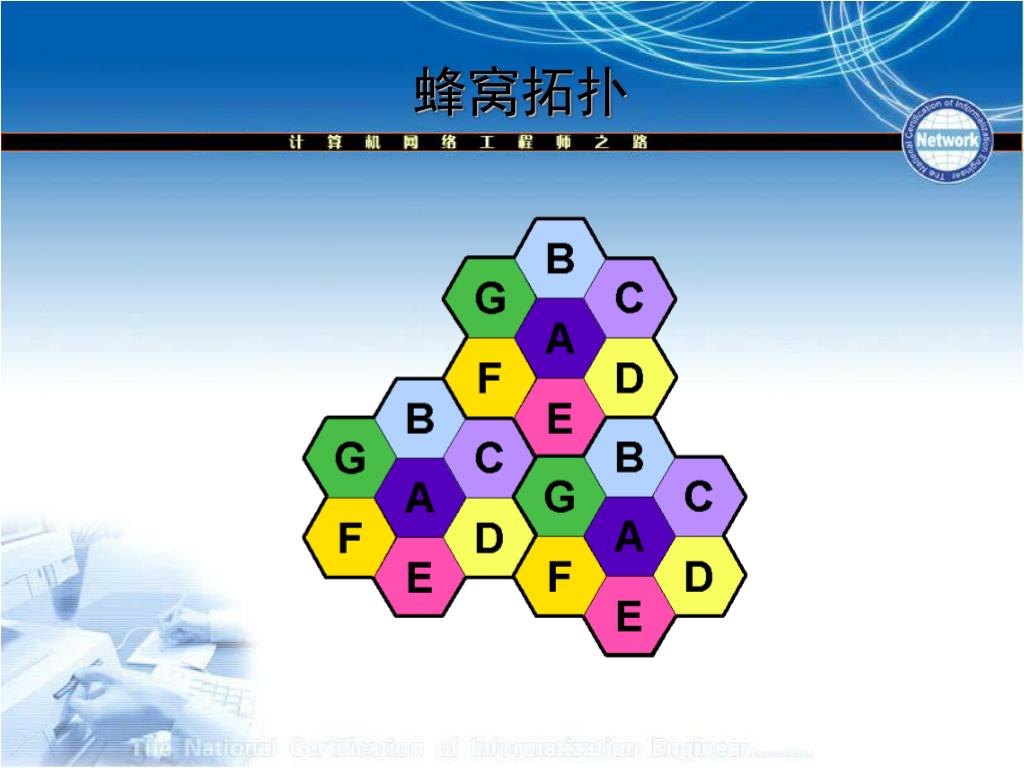

  18. 蜂窝拓扑

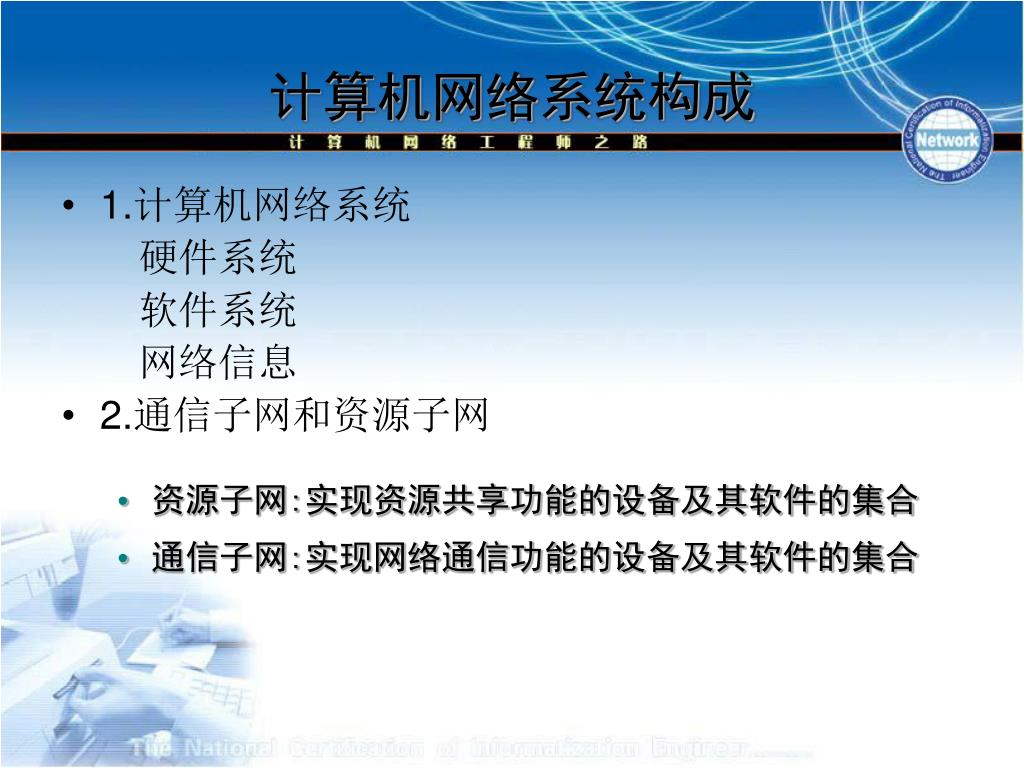

  19. 计算机网络系统构成 • 1.计算机网络系统 硬件系统 软件系统 网络信息 • 2.通信子网和资源子网 • 资源子网:实现资源共享功能的设备及其软件的集合 • 通信子网:实现网络通信功能的设备及其软件的集合

  20. 网络体系结构 • 1.网络协议 • 为进行网络中的数据（信息）交换而建立的规则、标准或约定称为网络协议 • 计算机网络中实体之间有关通信规则的集合 • 网络协议的三个要素： • 语法：涉及用于协调与差错处理的控制信息。 • 语义：涉及数据及控制信息的格式、编码及信号电平等 • 定时：涉及速度匹配和排序等

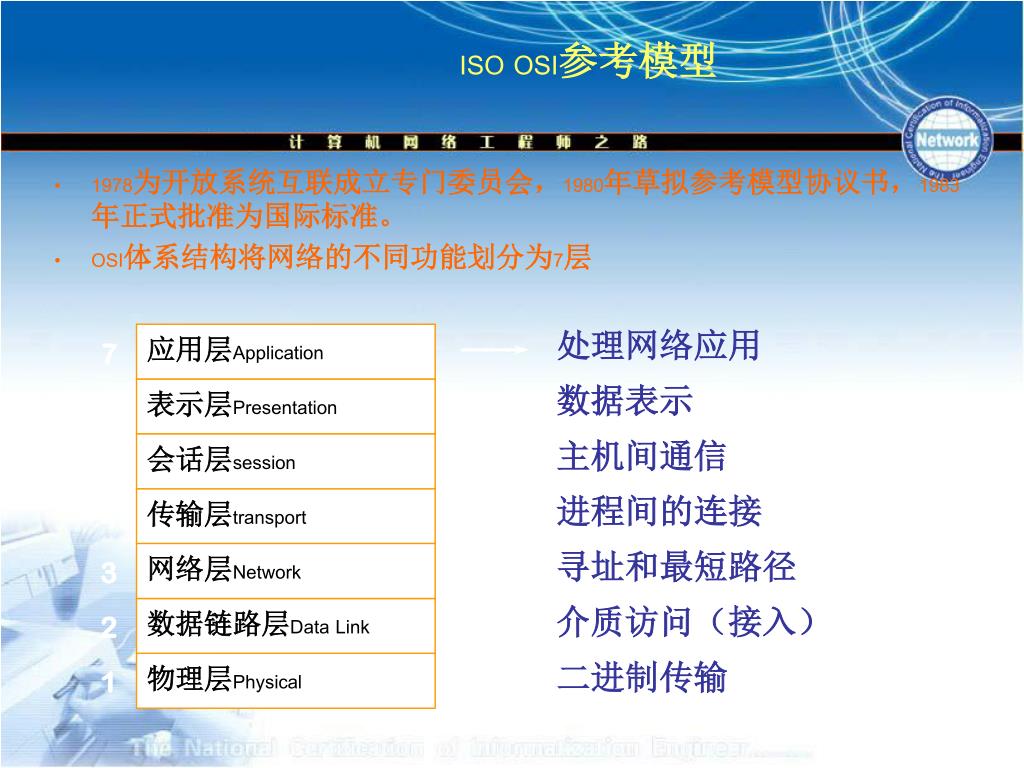

  21. 应用层Application 处理网络应用 数据表示 主机间通信 进程间的连接 寻址和最短路径 介质访问（接入） 二进制传输 7 6 5 4 3 2 1 表示层Presentation 会话层session 传输层transport 网络层Network 数据链路层Data Link 物理层Physical ISO OSI参考模型 • 1978为开放系统互联成立专门委员会，1980年草拟参考模型协议书，1983年正式批准为国际标准。 • OSI体系结构将网络的不同功能划分为7层

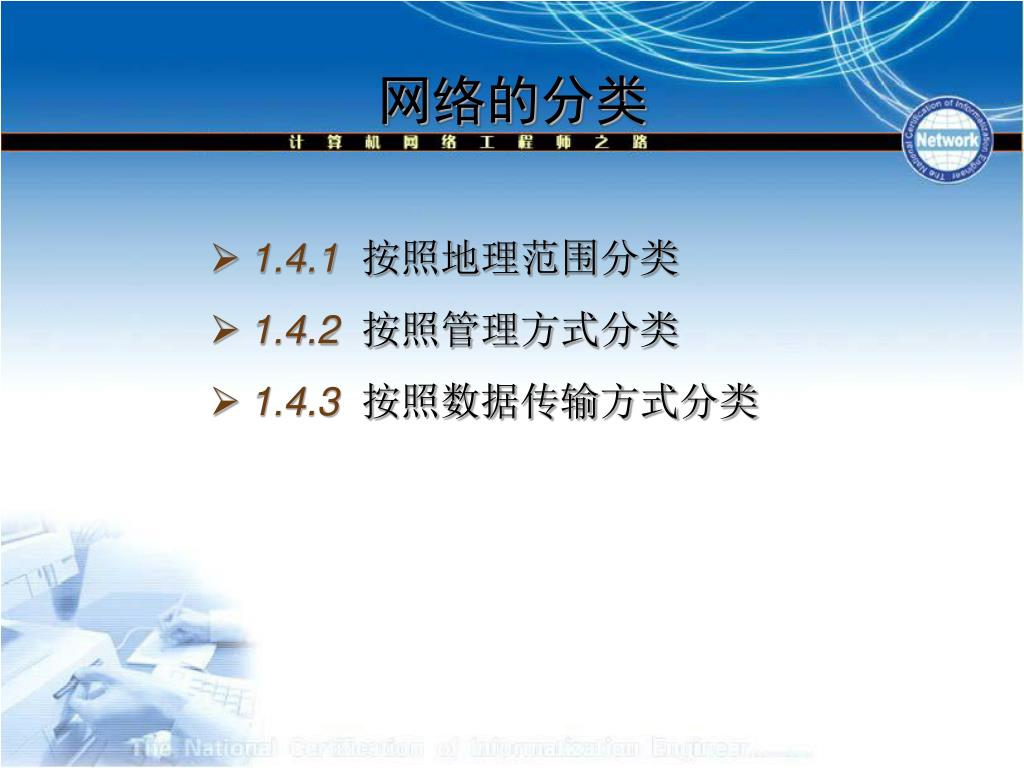

  22. 网络的分类 • 1.4.1 按照地理范围分类 • 1.4.2 按照管理方式分类 • 1.4.3 按照数据传输方式分类

  23. 按照地理范围分类 • 局域网 (Local Area Network, LAN) • 覆盖范围一般不超过数十公里，通常是一幢建筑物内、相邻的几幢建筑物之间或者是一个园区的网络。 • 广域网 (Wide Area Network, WAN) • 覆盖范围通常为数百公里到数千公里，甚至数万公里，可以是一个地区或一个国家，甚至世界几大洲或整个地球。 • 城域网 (Metropolitan Area Network, MAN) • 覆盖的地理范围介于局域网和广域网之间，通常为数十公里到数百公里的一座城市内。

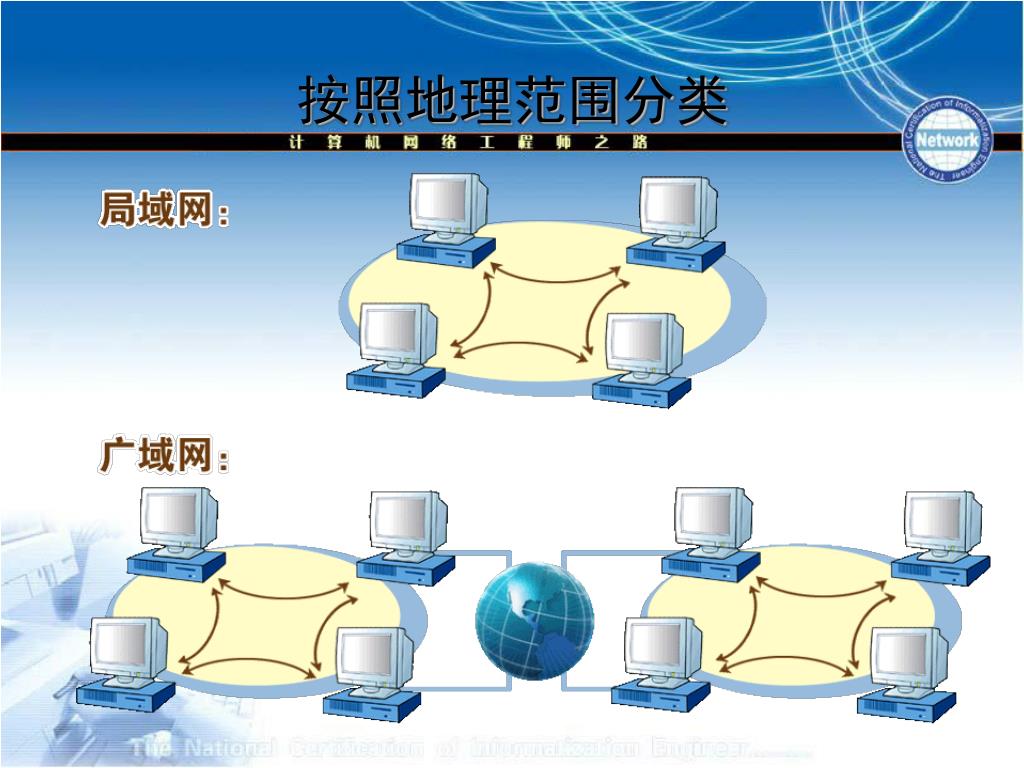

  24. 按照地理范围分类

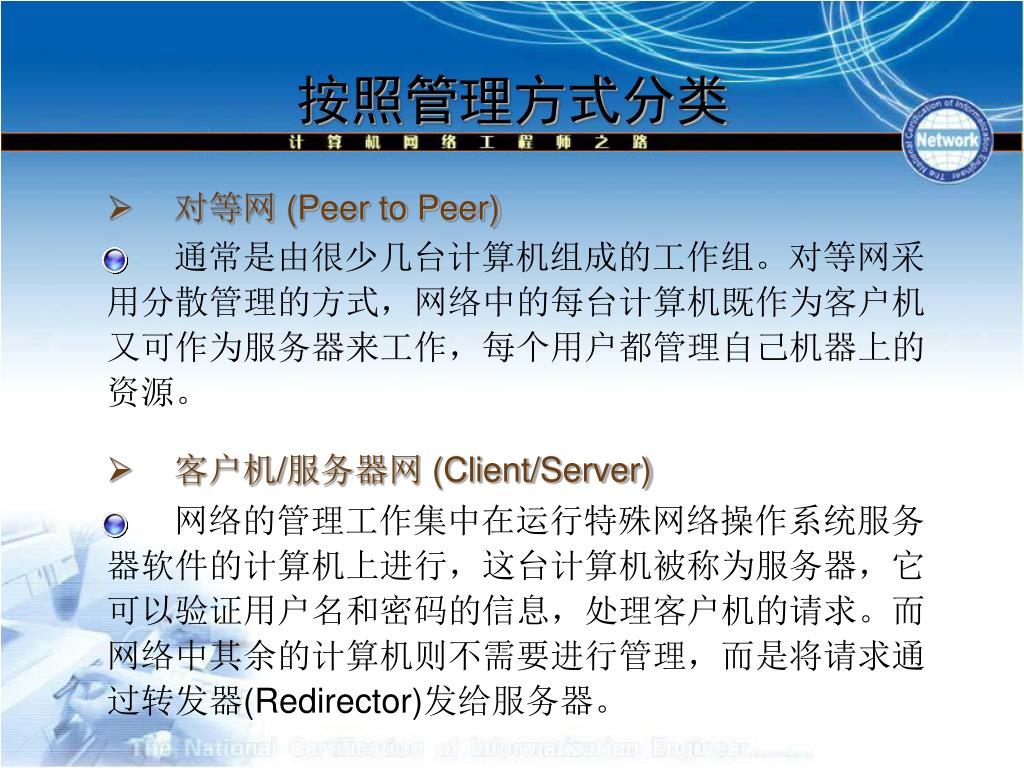

  25. 按照管理方式分类 • 对等网 (Peer to Peer) • 通常是由很少几台计算机组成的工作组。对等网采用分散管理的方式，网络中的每台计算机既作为客户机又可作为服务器来工作，每个用户都管理自己机器上的资源。 • 客户机/服务器网 (Client/Server) • 网络的管理工作集中在运行特殊网络操作系统服务器软件的计算机上进行，这台计算机被称为服务器，它可以验证用户名和密码的信息，处理客户机的请求。而网络中其余的计算机则不需要进行管理，而是将请求通过转发器(Redirector)发给服务器。

  26. 按照管理方式分类

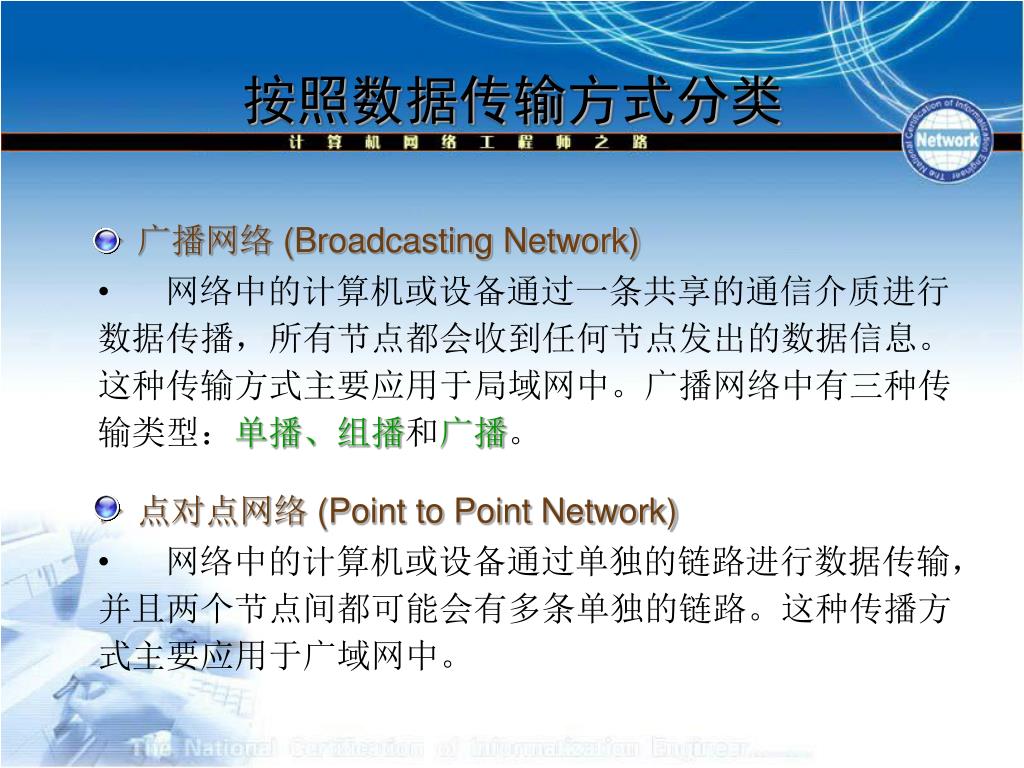

  27. 按照数据传输方式分类 • 广播网络 (Broadcasting Network) • 网络中的计算机或设备通过一条共享的通信介质进行数据传播，所有节点都会收到任何节点发出的数据信息。这种传输方式主要应用于局域网中。广播网络中有三种传输类型：单播、组播和广播。 • 点对点网络 (Point to Point Network) • 网络中的计算机或设备通过单独的链路进行数据传输，并且两个节点间都可能会有多条单独的链路。这种传播方式主要应用于广域网中。

  28. 广播网络的三种类型

  29. 计算机网络组成 • 计算机网络硬件系统： • 服务器 • 客户机 • 传输介质 • 交换设备 • 计算机网络软件系统： • 网络系统软件 • 网络应用软件

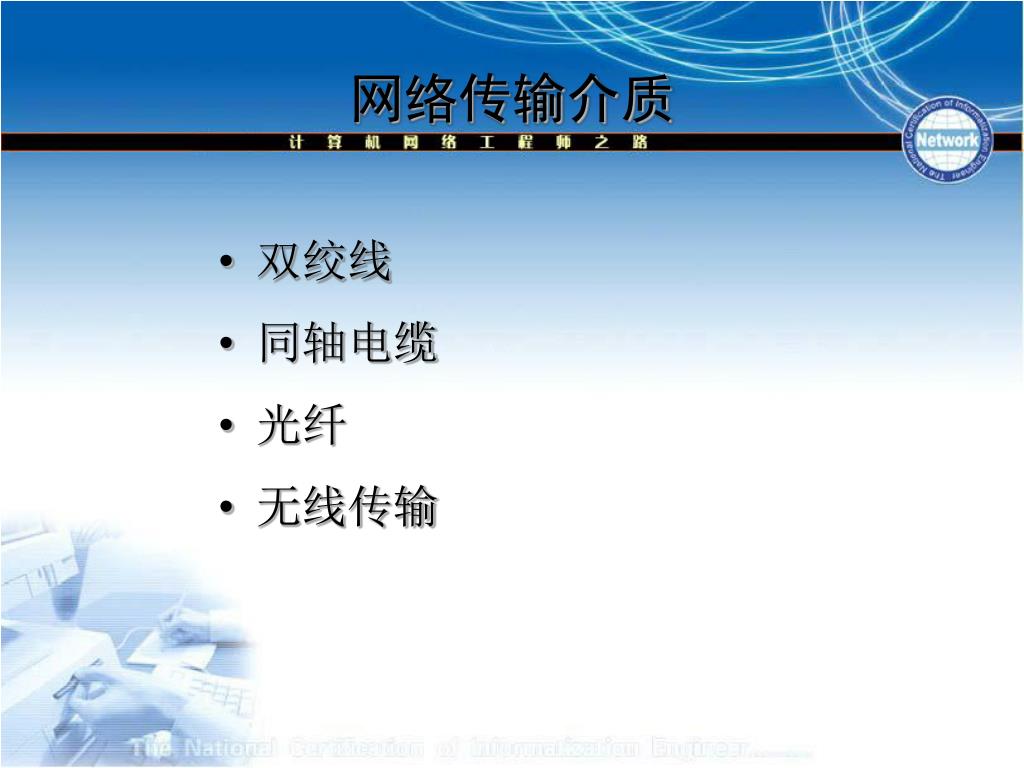

  30. 网络传输介质 • 双绞线 • 同轴电缆 • 光纤 • 无线传输

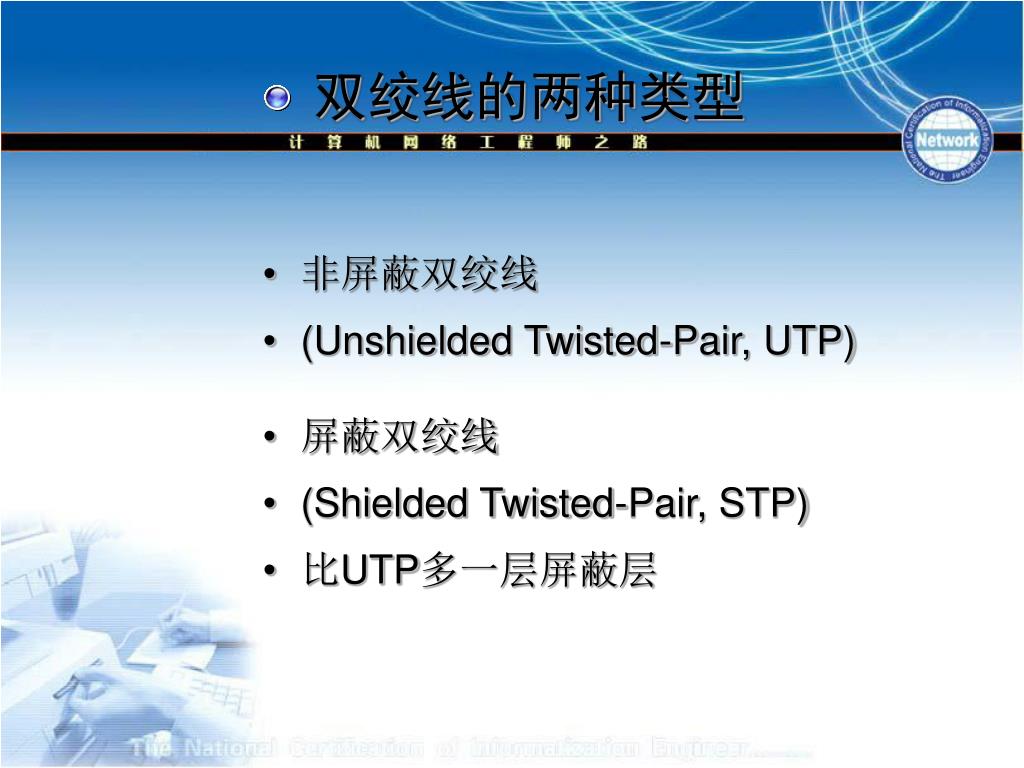

  31. 双绞线的两种类型 • 非屏蔽双绞线 • (Unshielded Twisted-Pair, UTP) • 屏蔽双绞线 • (Shielded Twisted-Pair, STP) • 比UTP多一层屏蔽层

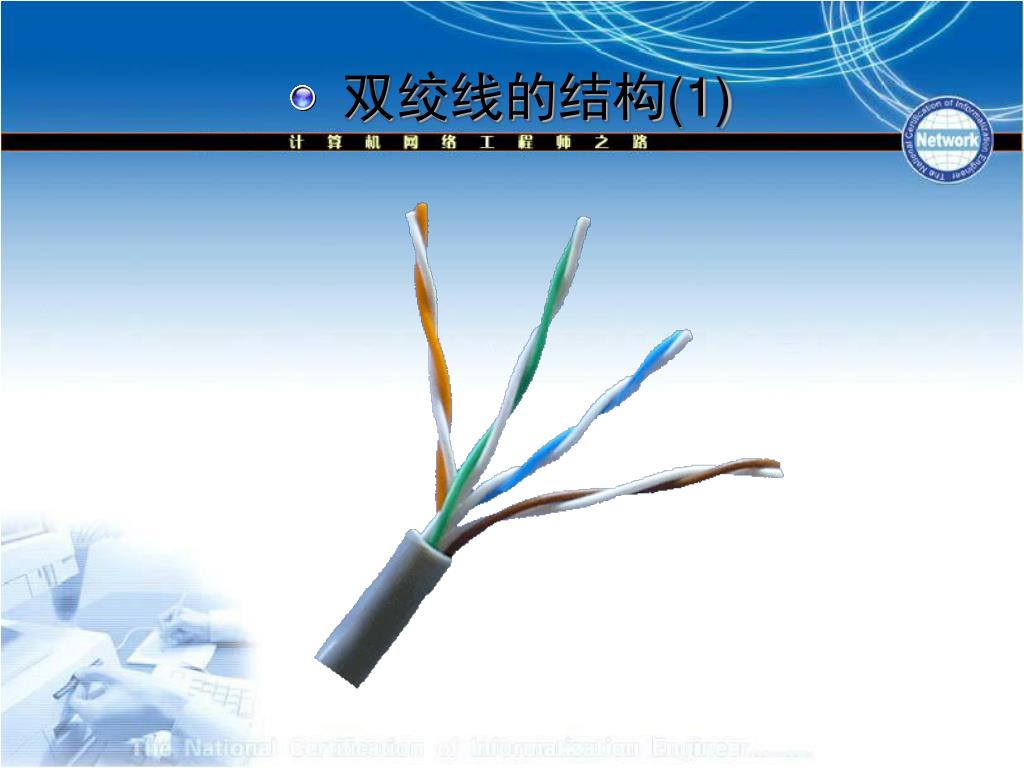

  32. 双绞线的结构(1)

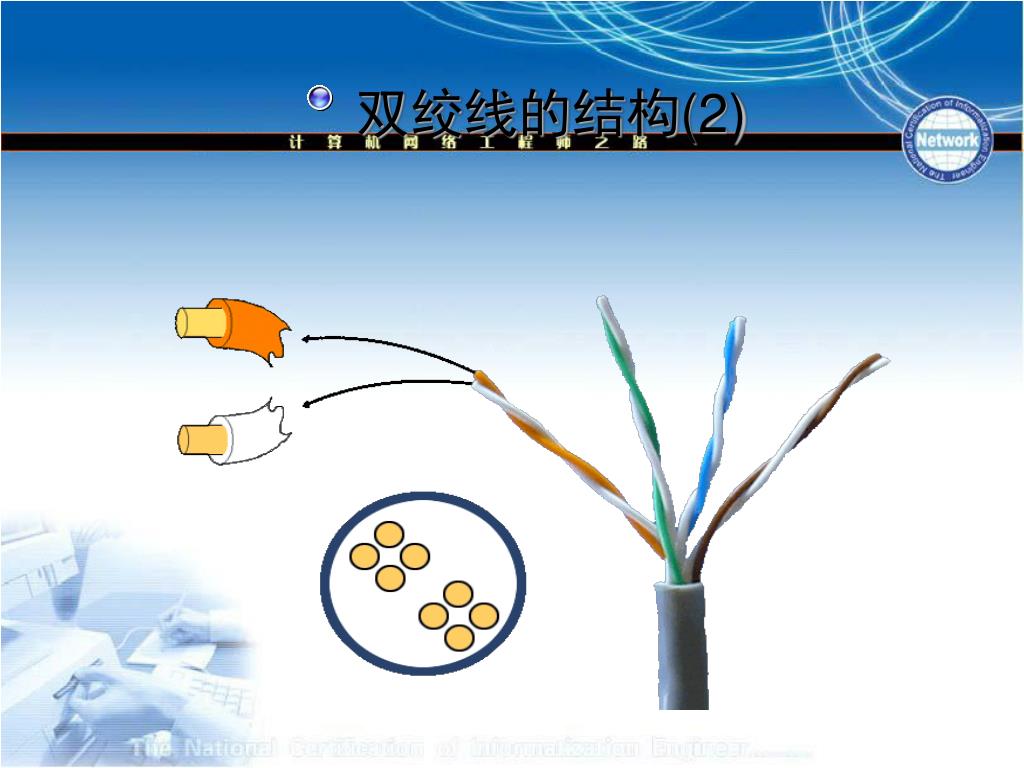

  33. 双绞线的结构(2)

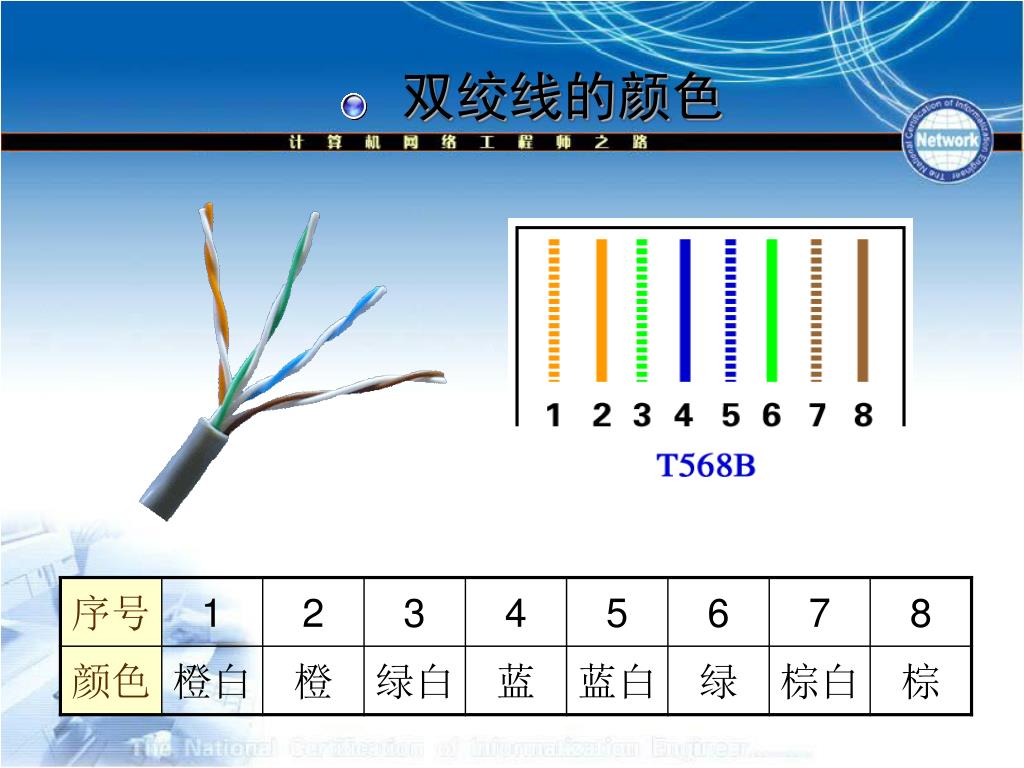

  34. 双绞线的颜色

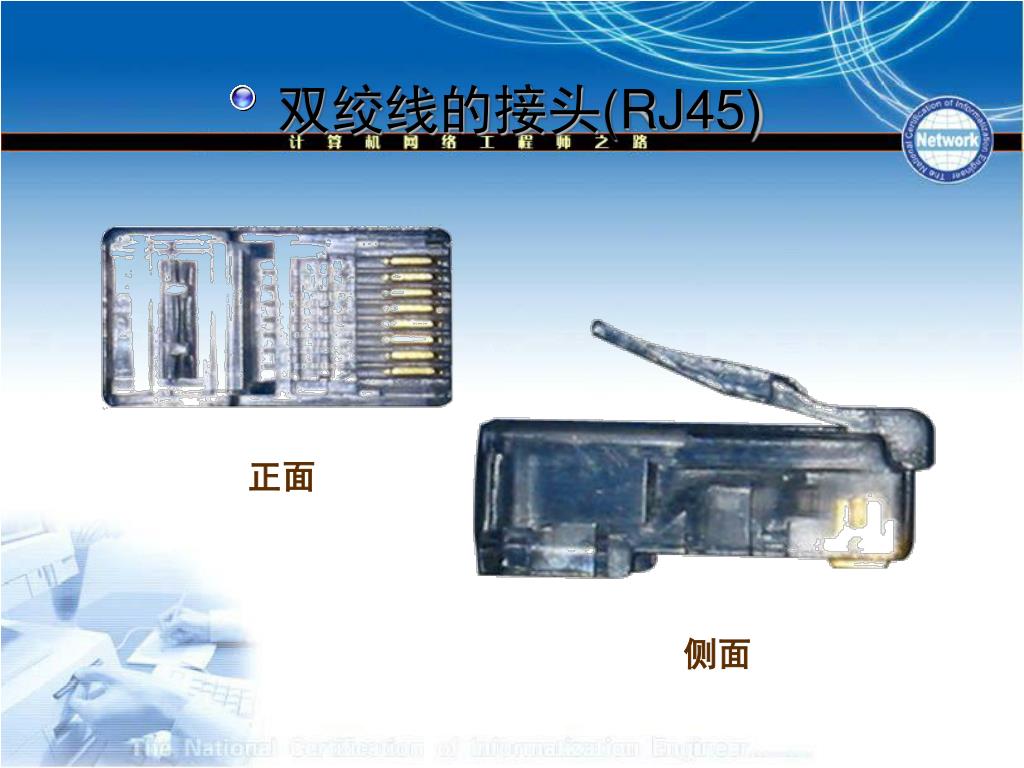

  35. 双绞线的接头(RJ45) 正面 侧面

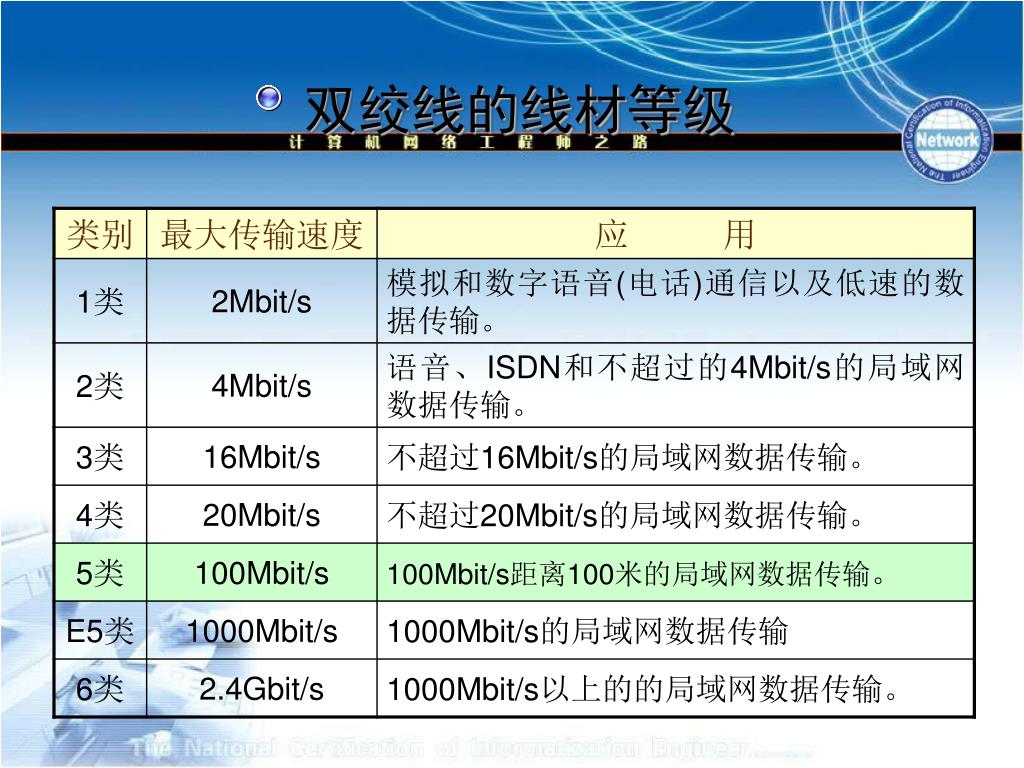

  36. 双绞线的线材等级

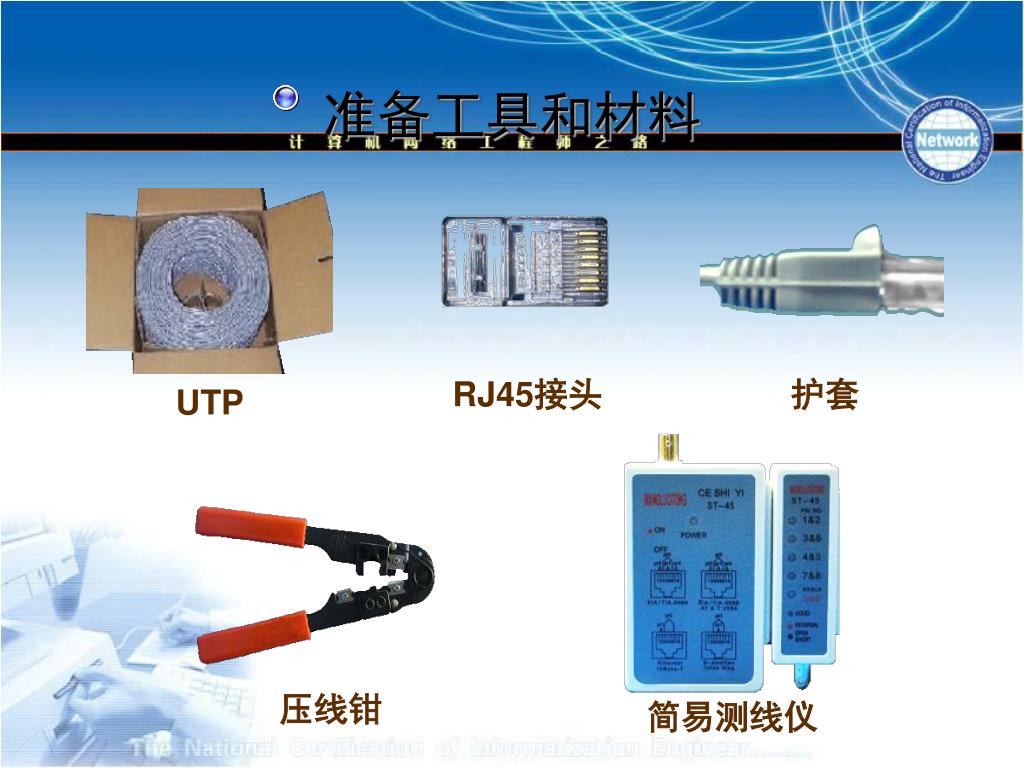

  37. 准备工具和材料 RJ45接头 护套 UTP 压线钳 简易测线仪

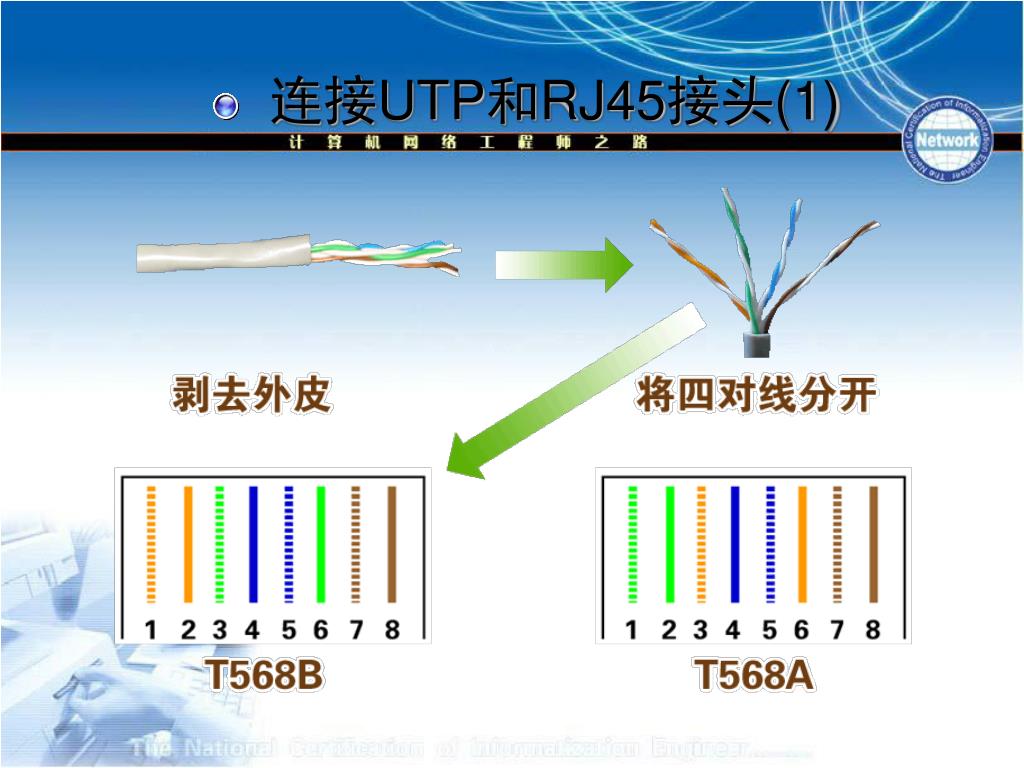

  38. 连接UTP和RJ45接头(1)

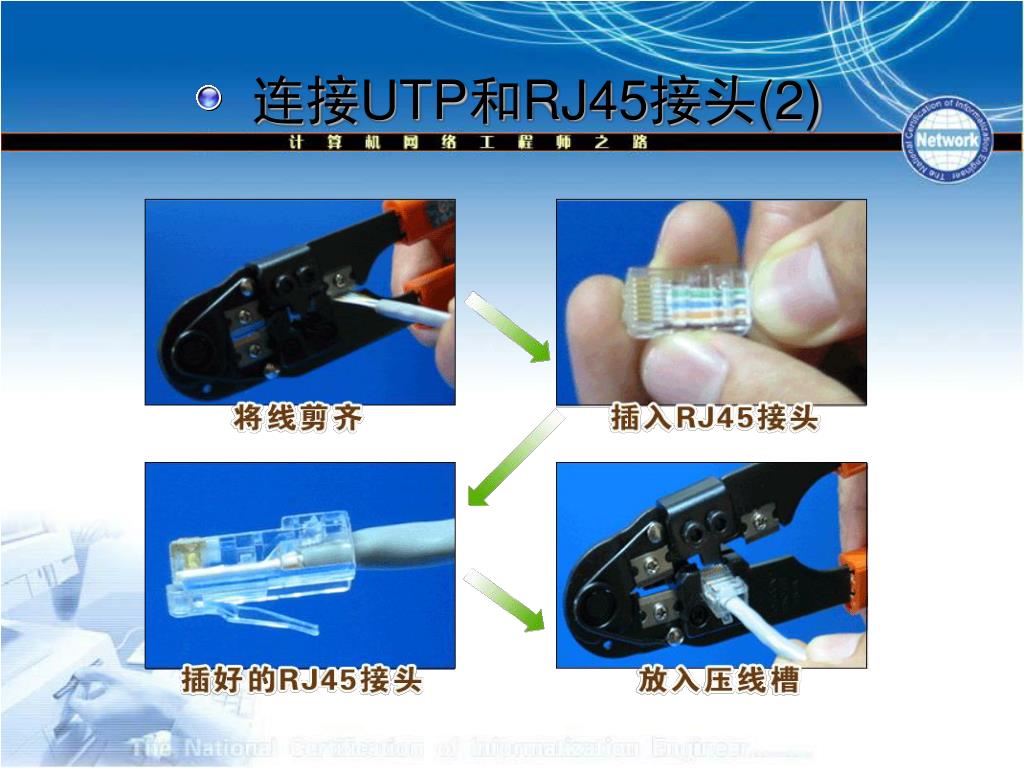

  39. 连接UTP和RJ45接头(2)

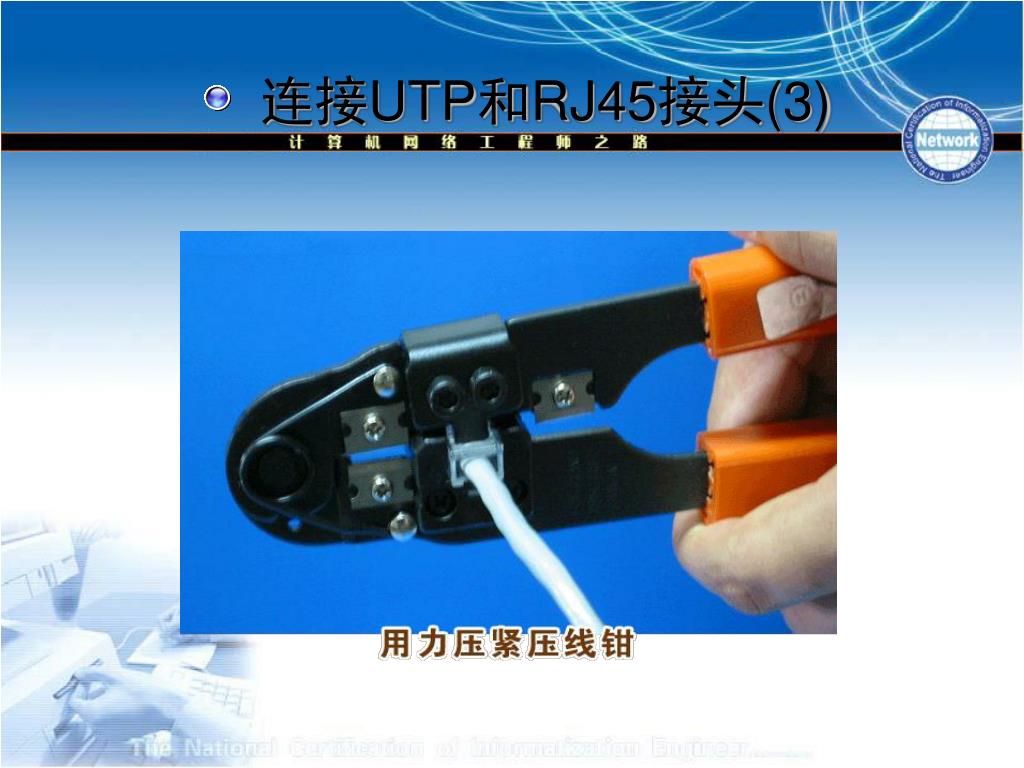

  40. 连接UTP和RJ45接头(3)

  41. 同轴电缆的结构

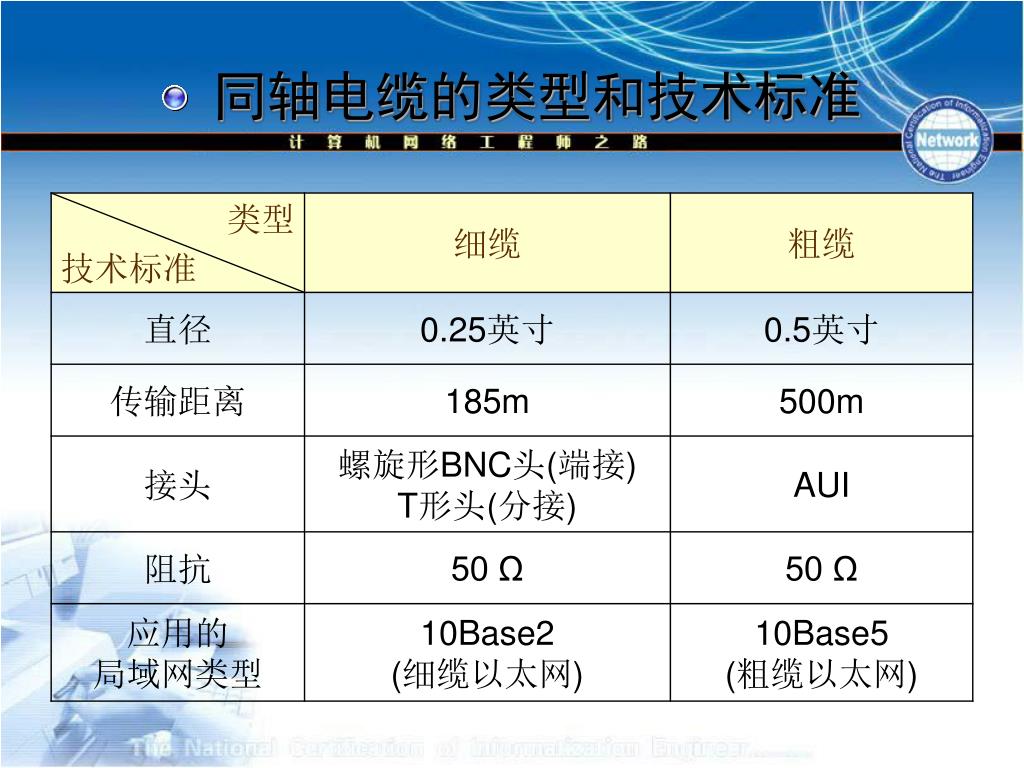

  42. 同轴电缆的类型和技术标准

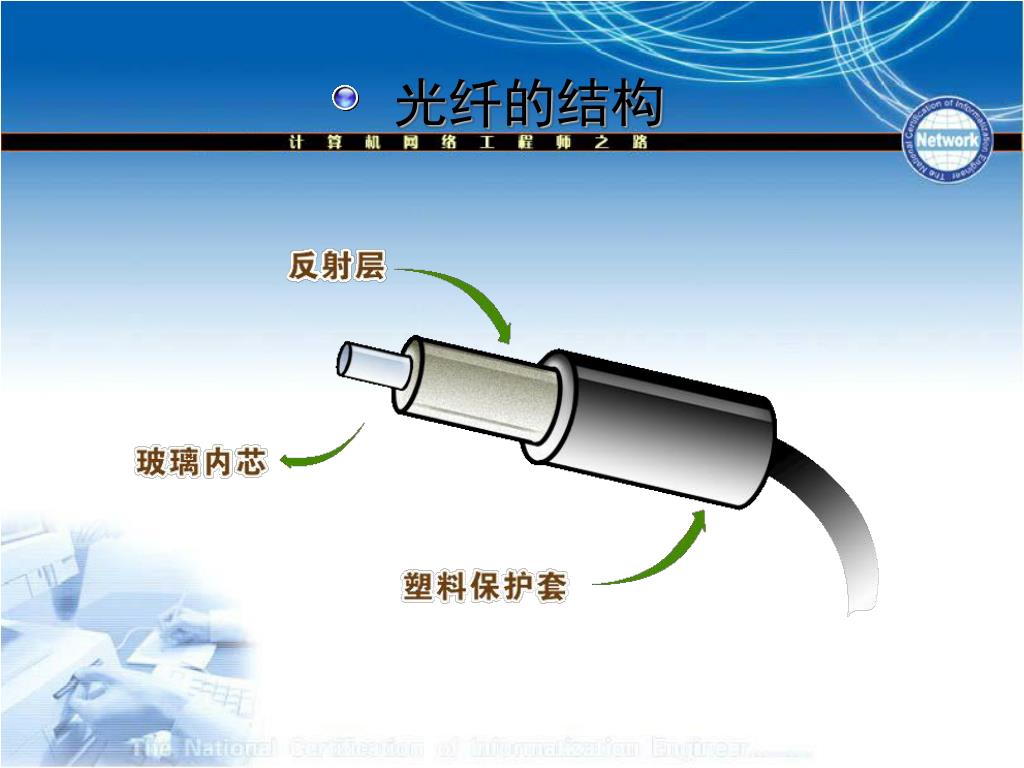

  43. 光纤的结构

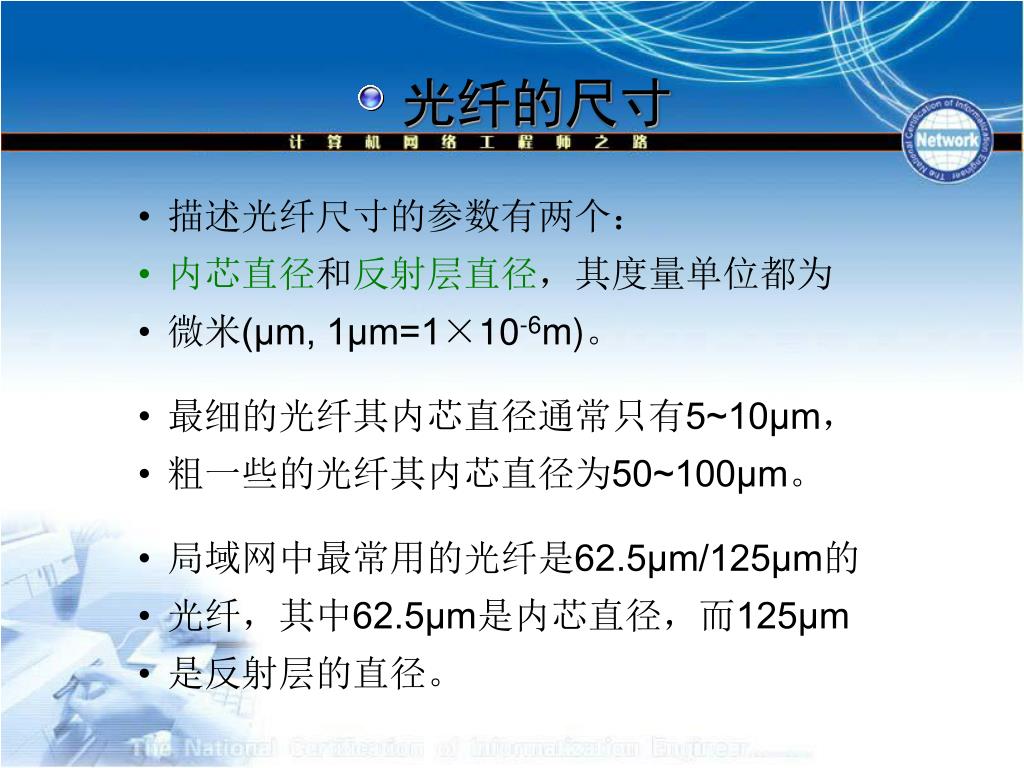

  44. 光纤的尺寸 • 描述光纤尺寸的参数有两个： • 内芯直径和反射层直径，其度量单位都为 • 微米(μm, 1μm=1×10-6m)。 • 最细的光纤其内芯直径通常只有5~10μm， • 粗一些的光纤其内芯直径为50~100μm。 • 局域网中最常用的光纤是62.5μm/125μm的 • 光纤，其中62.5μm是内芯直径，而125μm • 是反射层的直径。

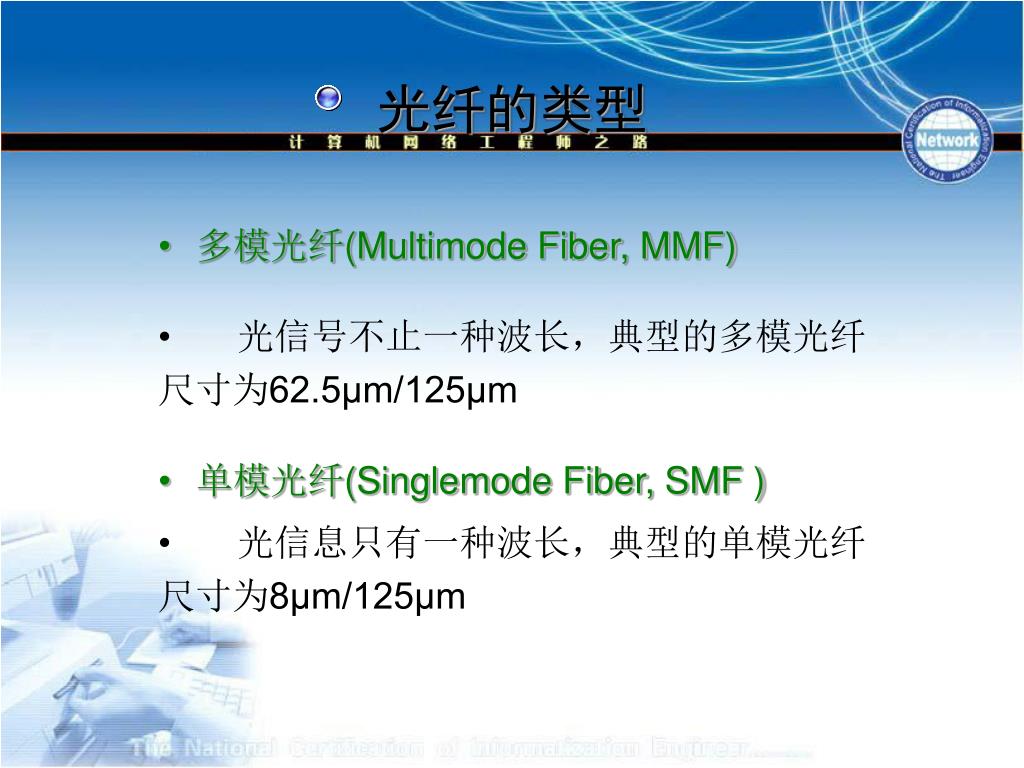

  45. 光纤的类型 • 多模光纤(Multimode Fiber, MMF) • 光信号不止一种波长，典型的多模光纤尺寸为62.5μm/125μm • 单模光纤(Singlemode Fiber, SMF ) • 光信息只有一种波长，典型的单模光纤尺寸为8μm/125μm

  46. 光纤的类型

  47. 光纤通信系统

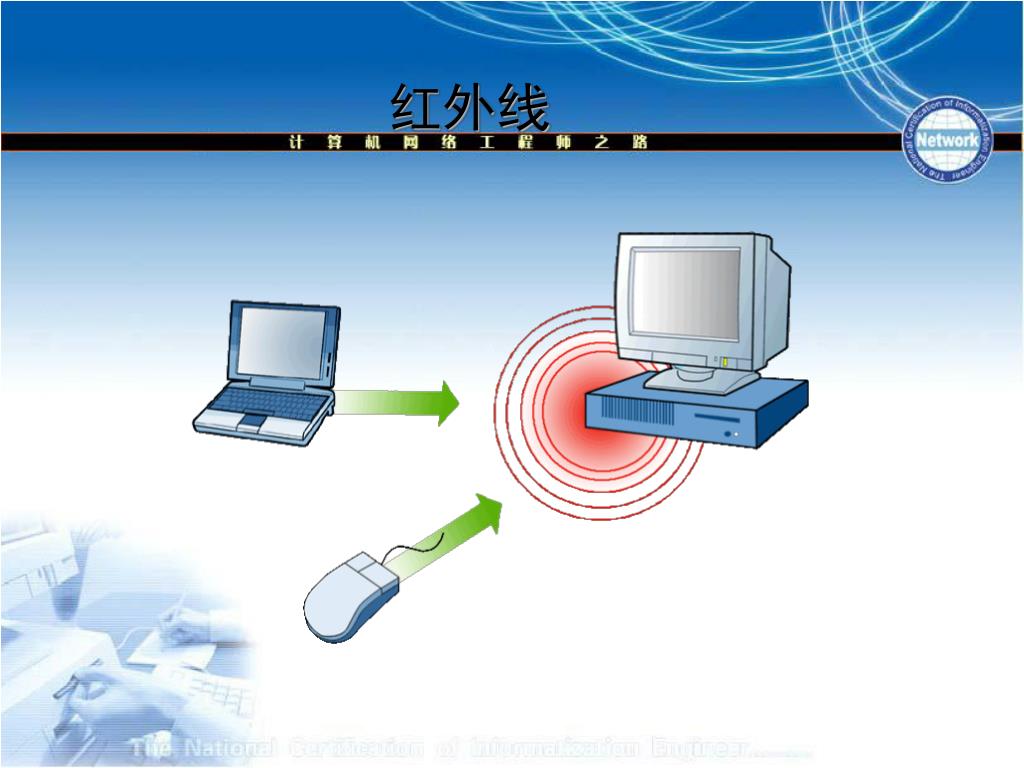

  48. 红外线

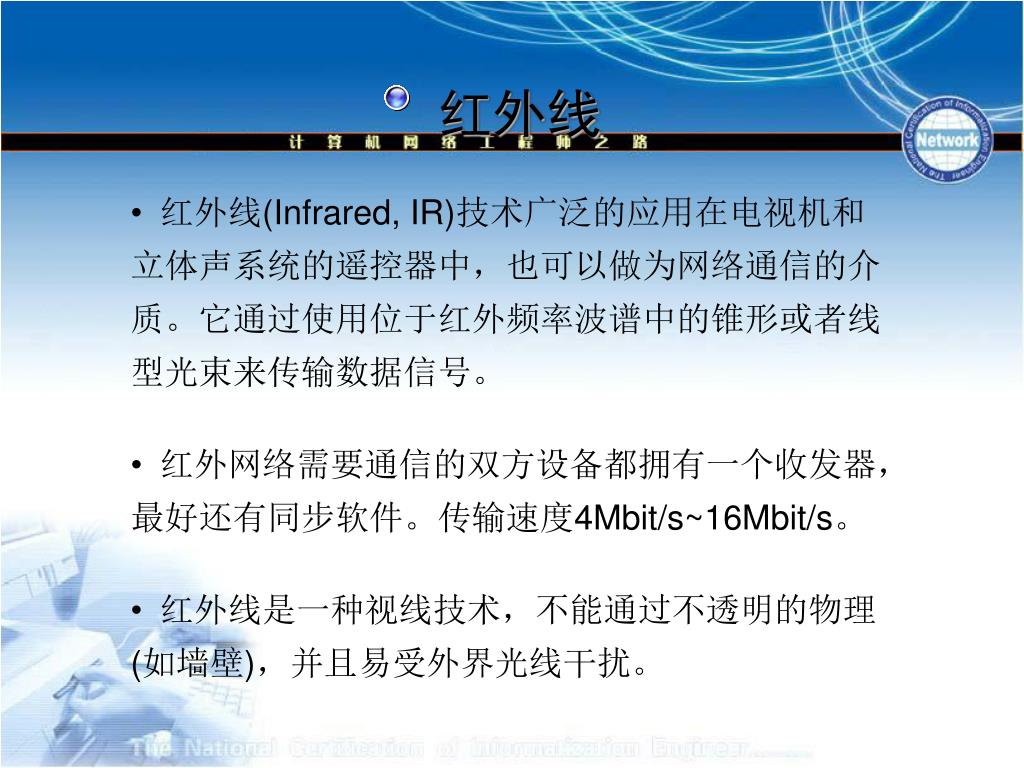

  49. 红外线 • 红外线(Infrared, IR)技术广泛的应用在电视机和立体声系统的遥控器中，也可以做为网络通信的介质。它通过使用位于红外频率波谱中的锥形或者线型光束来传输数据信号。 • 红外网络需要通信的双方设备都拥有一个收发器，最好还有同步软件。传输速度4Mbit/s~16Mbit/s。 • 红外线是一种视线技术，不能通过不透明的物理(如墙壁)，并且易受外界光线干扰。

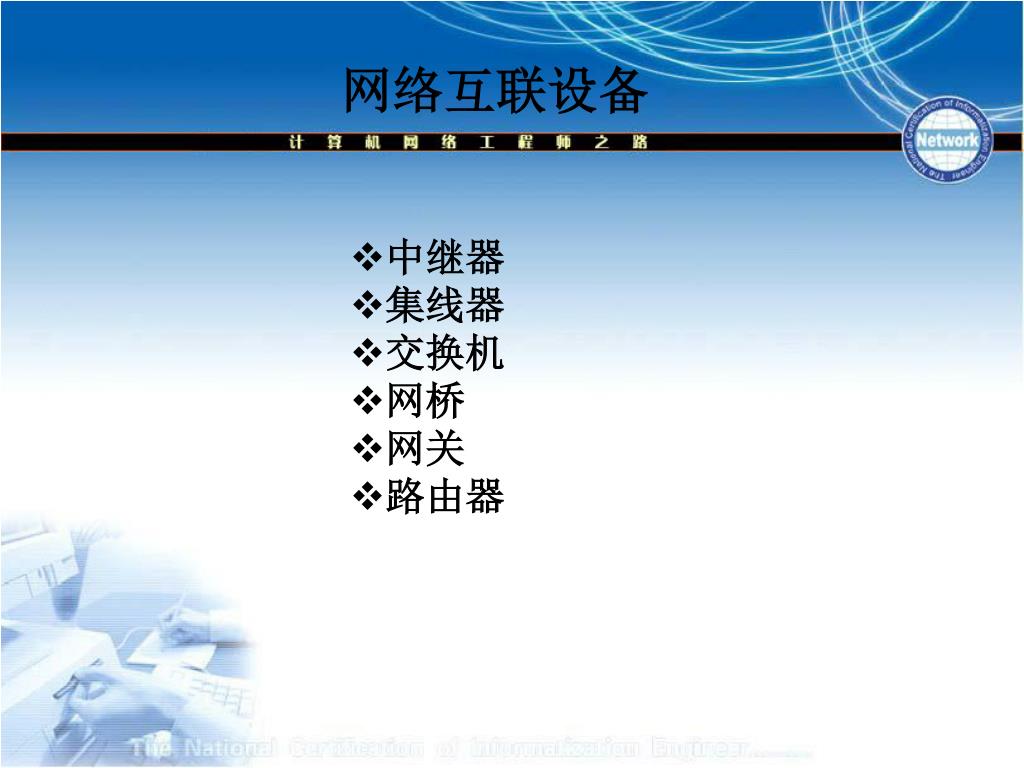

  50. 网络互联设备 • 中继器 • 集线器 • 交换机 • 网桥 • 网关 • 路由器
