  1. 沥青产品生产与评价 徐建军

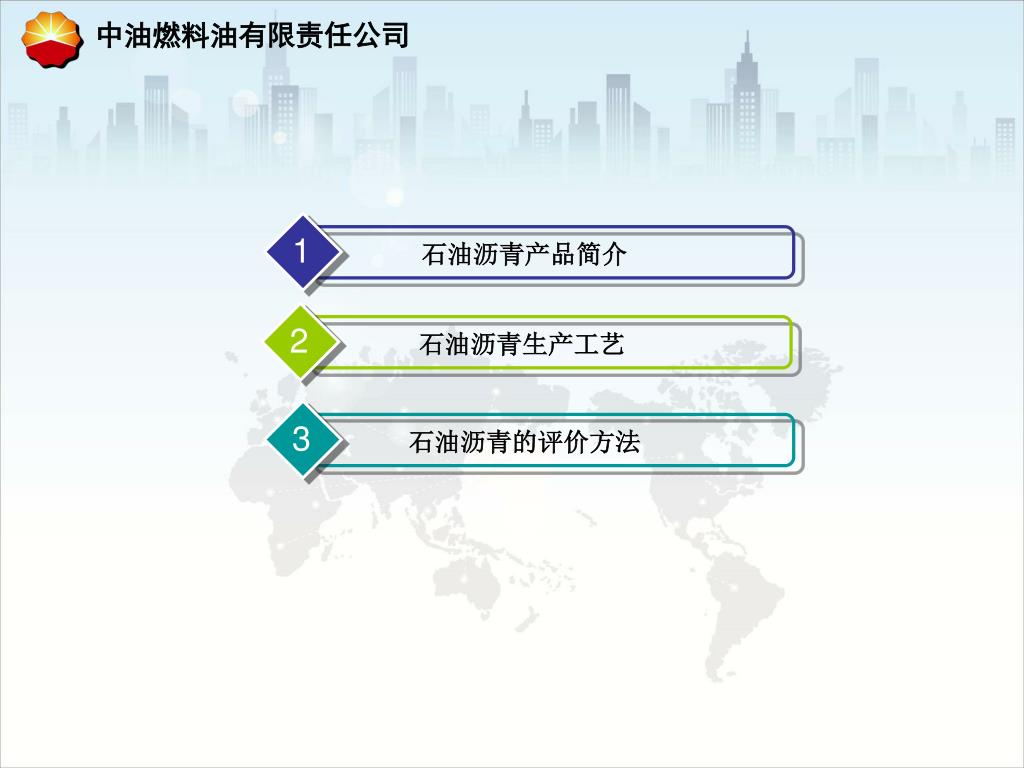

  2. 1 3 2 石油沥青产品简介 石油沥青的评价方法 石油沥青生产工艺

  3. 1 石油沥青产品简介

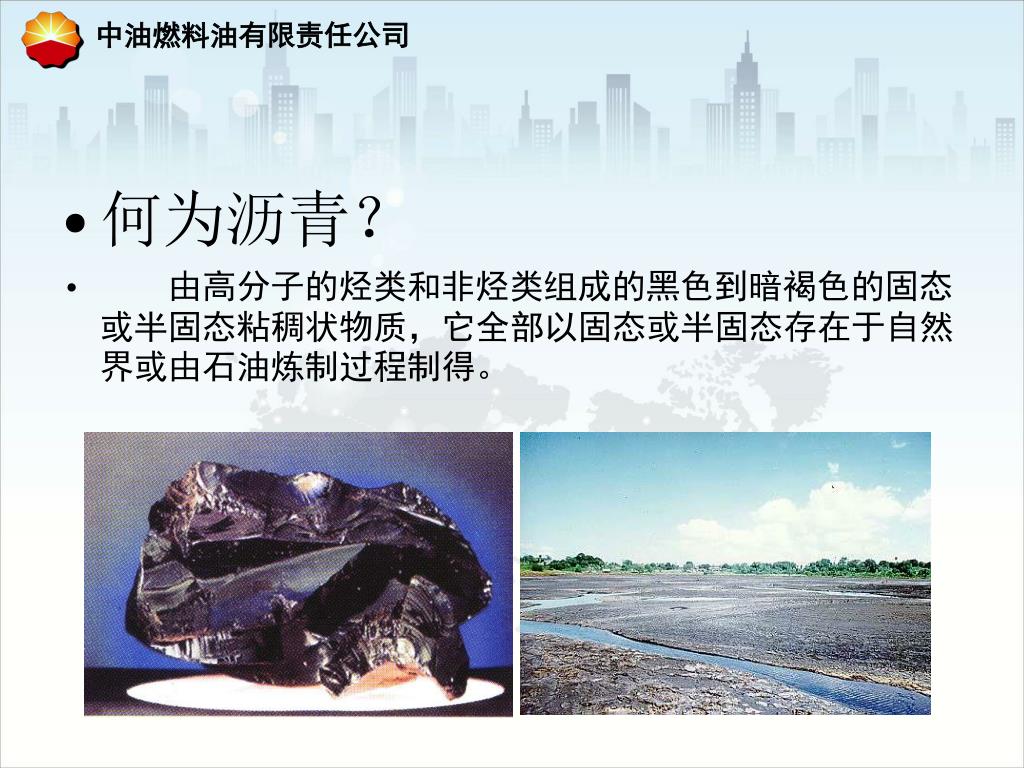

  4. 何为沥青？ • 由高分子的烃类和非烃类组成的黑色到暗褐色的固态或半固态粘稠状物质，它全部以固态或半固态存在于自然界或由石油炼制过程制得。

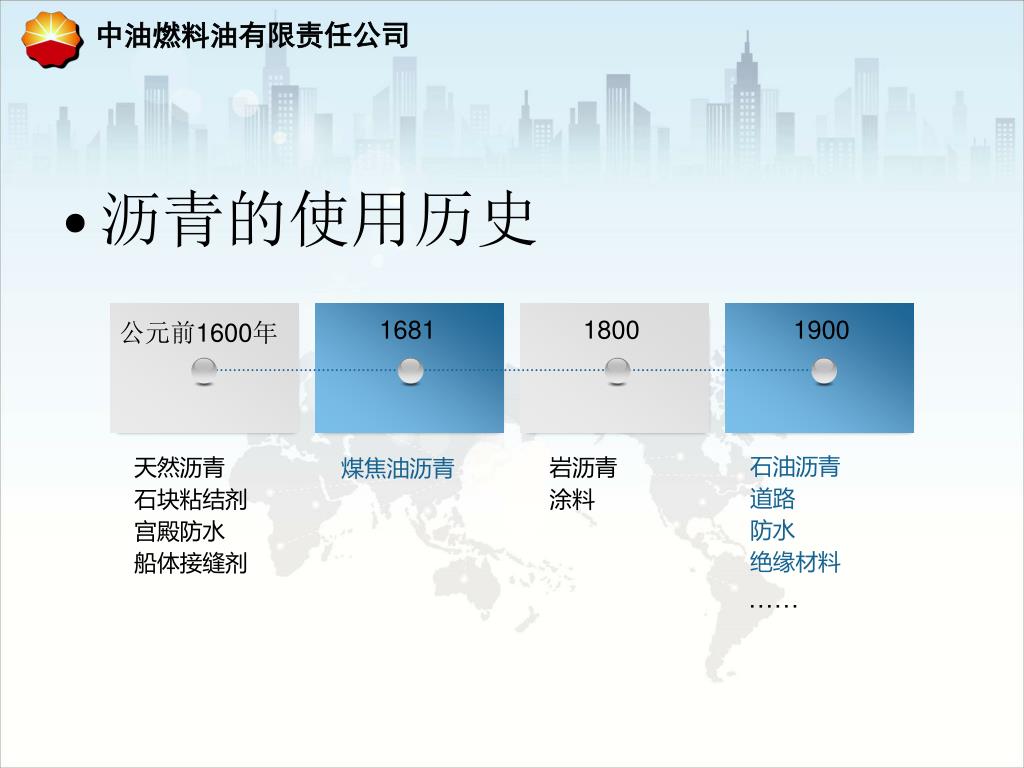

  5. 沥青的使用历史 1681 1800 1900 公元前1600年 石油沥青 天然沥青 岩沥青 煤焦油沥青 道路 石块粘结剂 涂料 防水 宫殿防水 绝缘材料 船体接缝剂 ……

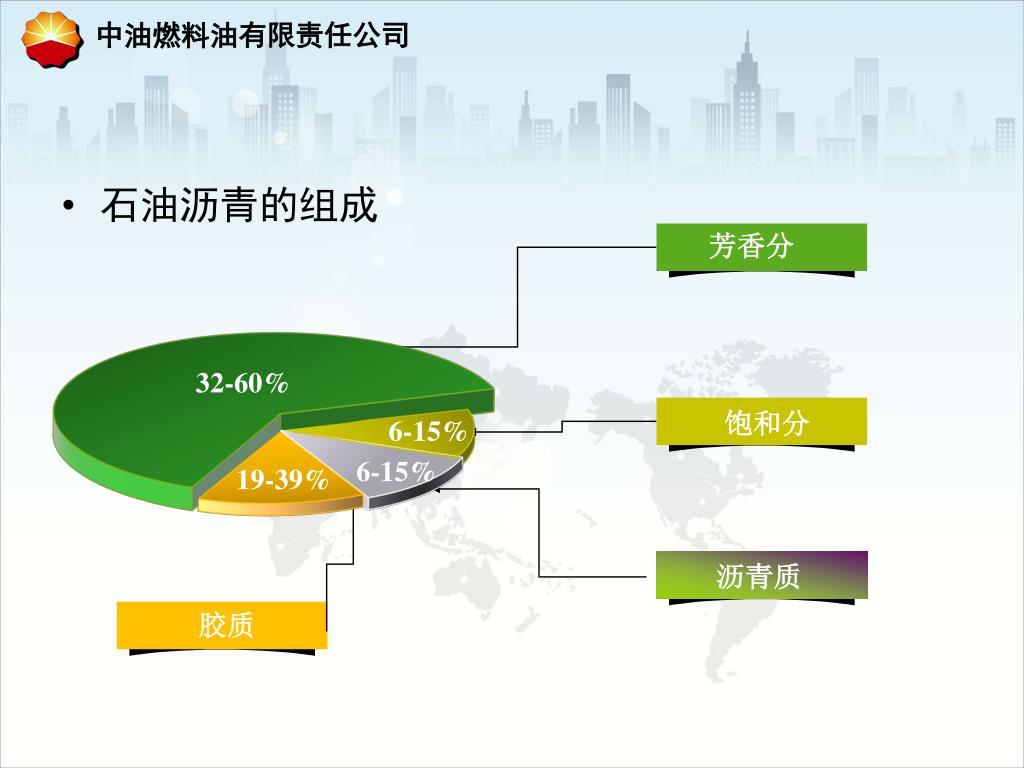

  6. 石油沥青的组成 芳香分 32-60% 饱和分 6-15% 6-15% 19-39% 沥青质 胶质

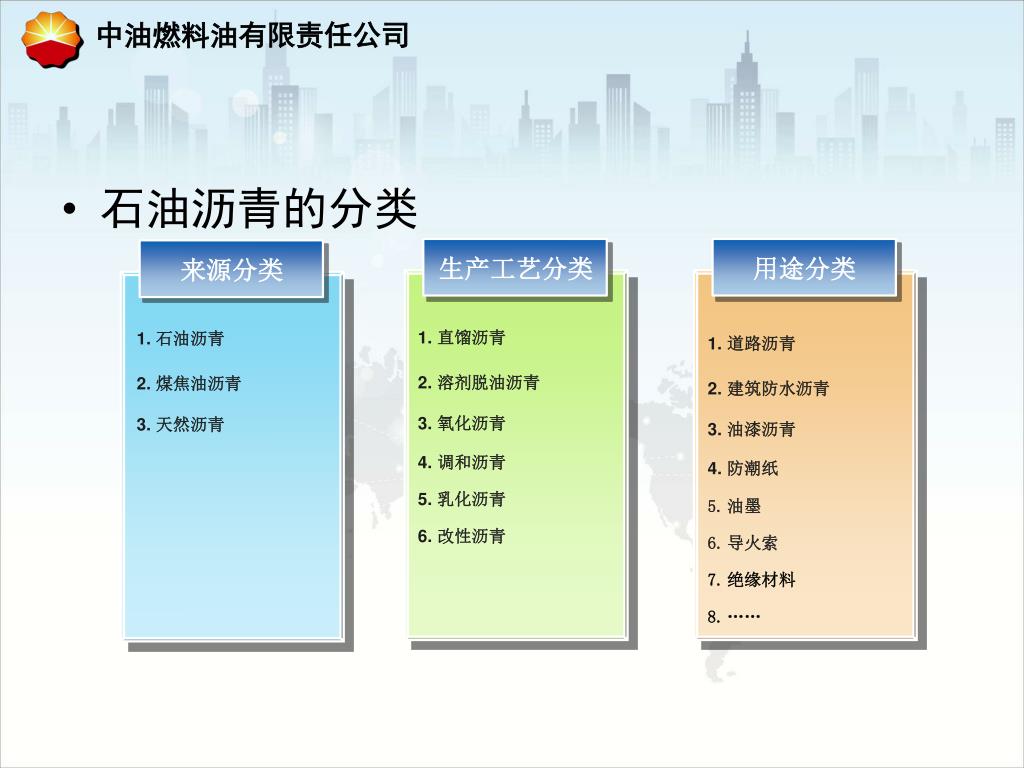

  7. 石油沥青的分类 生产工艺分类 用途分类 来源分类 • 直馏沥青 • 溶剂脱油沥青 • 氧化沥青 • 调和沥青 • 乳化沥青 • 改性沥青 • 石油沥青 • 煤焦油沥青 • 天然沥青 • 道路沥青 • 建筑防水沥青 • 油漆沥青 • 防潮纸 • 油墨 • 导火索 • 绝缘材料 • ……

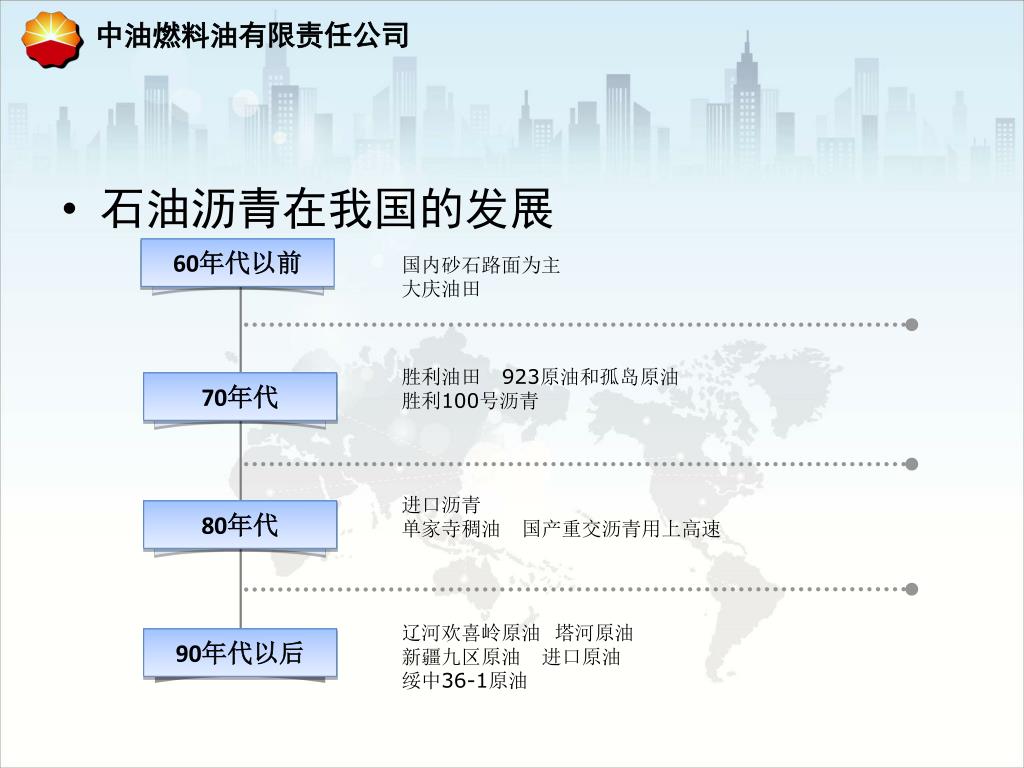

  8. 70年代 80年代 90年代以后 60年代以前 • 石油沥青在我国的发展 国内砂石路面为主 大庆油田 胜利油田923原油和孤岛原油 胜利100号沥青 进口沥青 单家寺稠油国产重交沥青用上高速 辽河欢喜岭原油塔河原油 新疆九区原油进口原油 绥中36-1原油

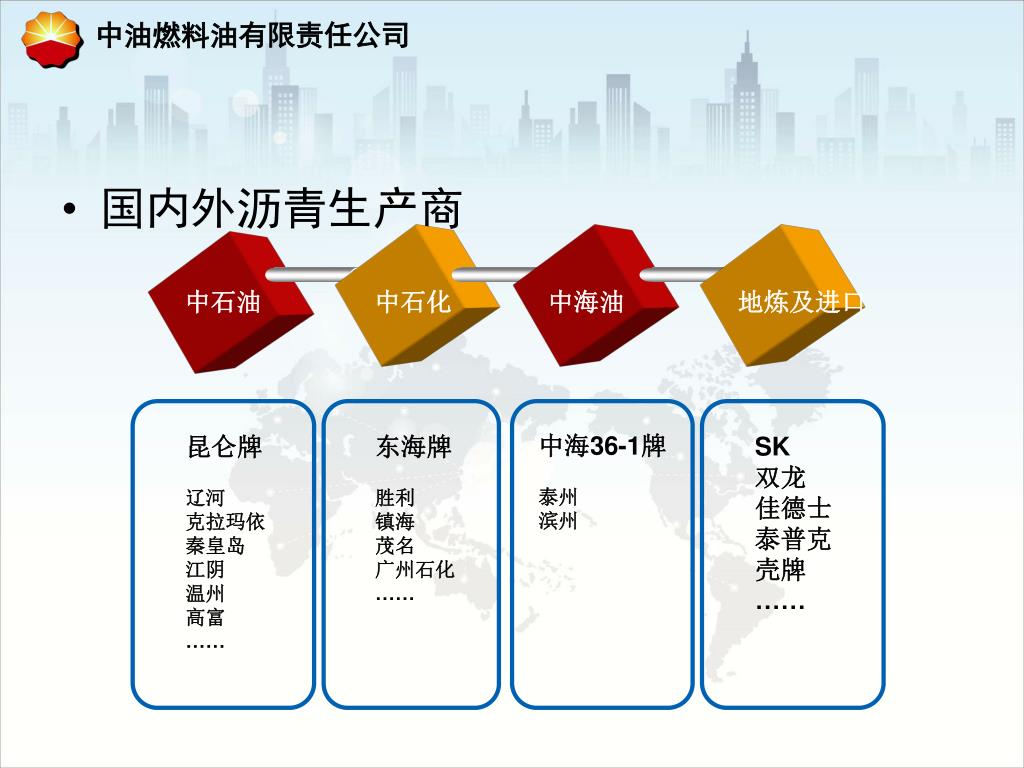

  9. 国内外沥青生产商 中石油 中石化 中海油 地炼及进口 中海36-1牌 泰州 滨州 昆仑牌 辽河 克拉玛依 秦皇岛 江阴 温州 高富 …… 东海牌 胜利 镇海 茂名 广州石化 …… SK 双龙 佳德士 泰普克 壳牌 ……

  10. 2 石油沥青生产工艺

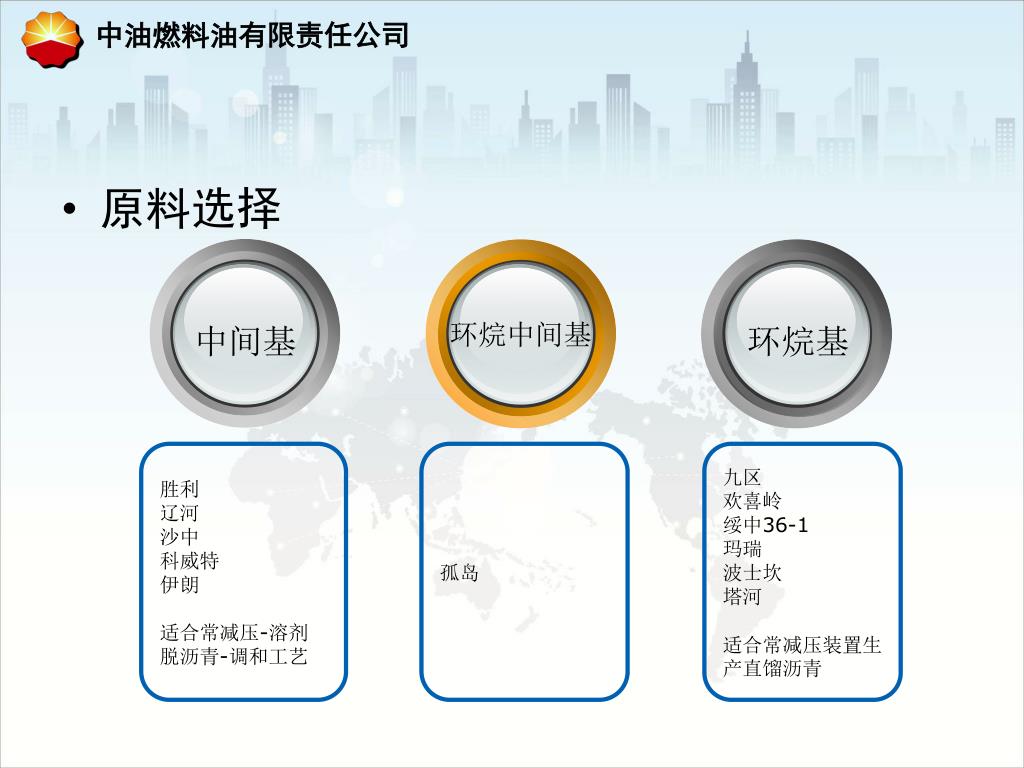

  11. 原料选择 环烷中间基 中间基 环烷基 胜利 辽河 沙中 科威特 伊朗 适合常减压-溶剂脱沥青-调和工艺 孤岛 九区 欢喜岭 绥中36-1 玛瑞 波士坎 塔河 适合常减压装置生产直馏沥青

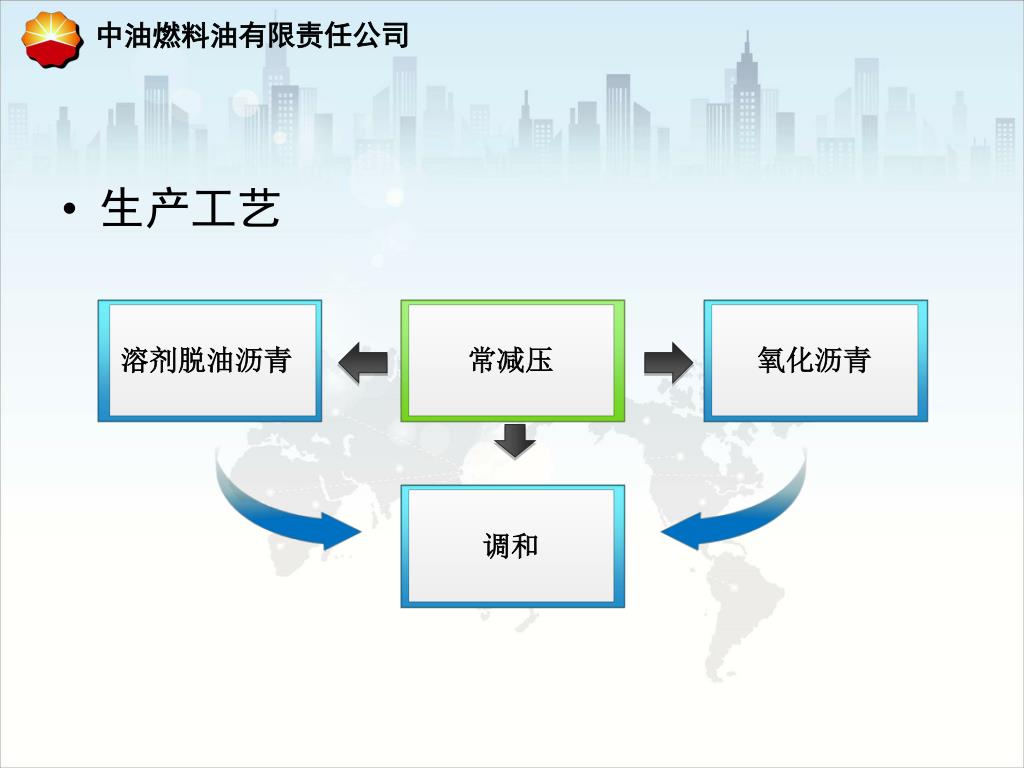

  12. 溶剂脱油沥青 常减压 氧化沥青 调和 • 生产工艺

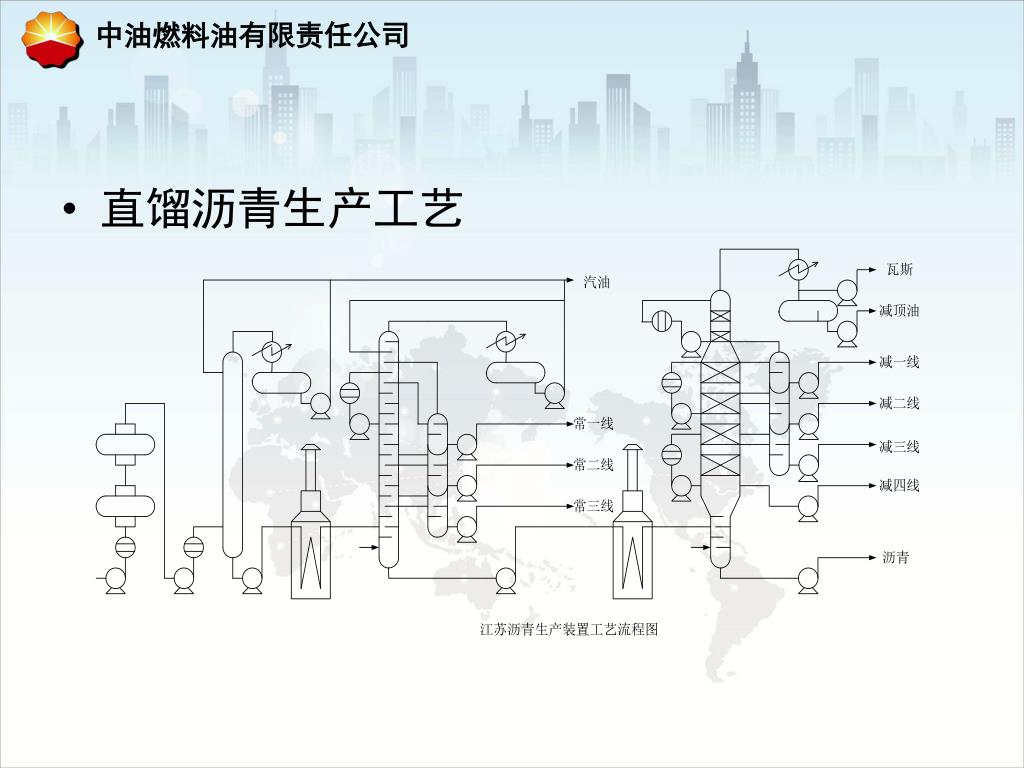

  13. 直馏沥青生产工艺

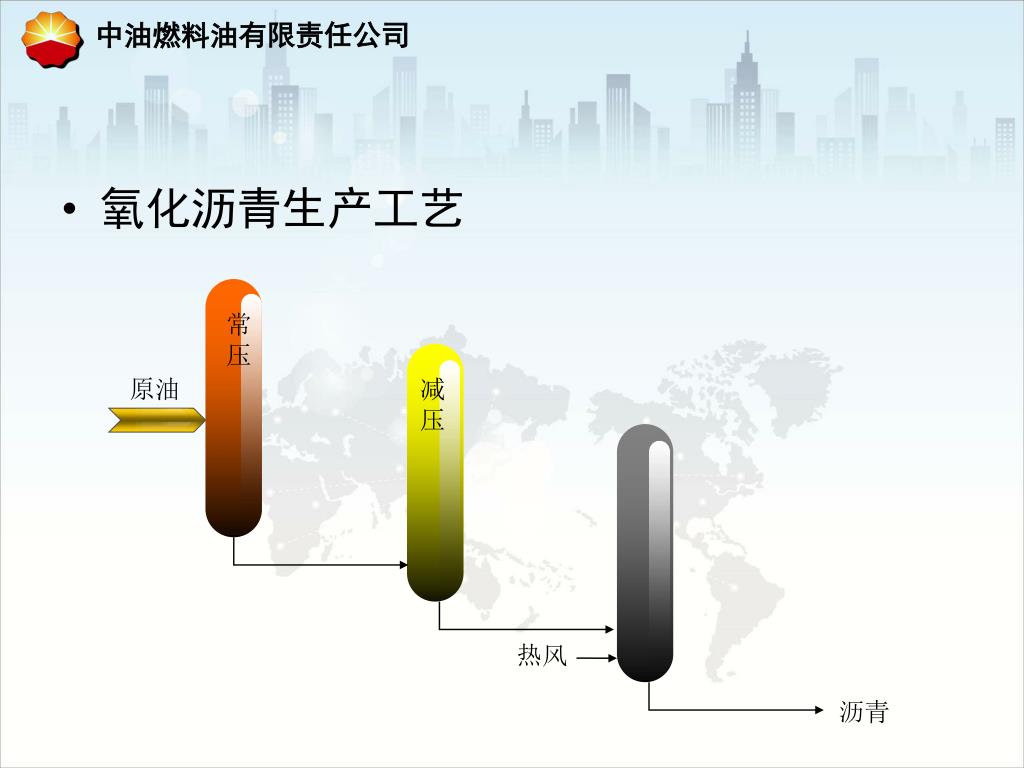

  14. 氧化沥青生产工艺 常 压 原油 减 压 热风 沥青

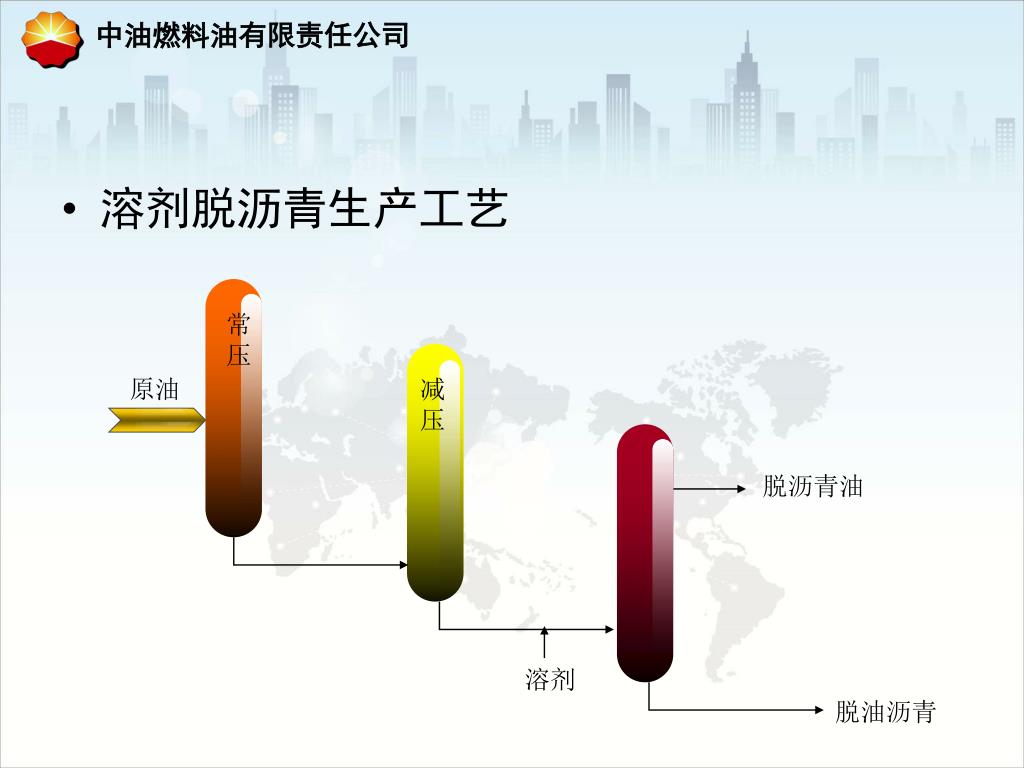

  15. 溶剂脱沥青生产工艺 常 压 原油 减 压 脱沥青油 溶剂 脱油沥青

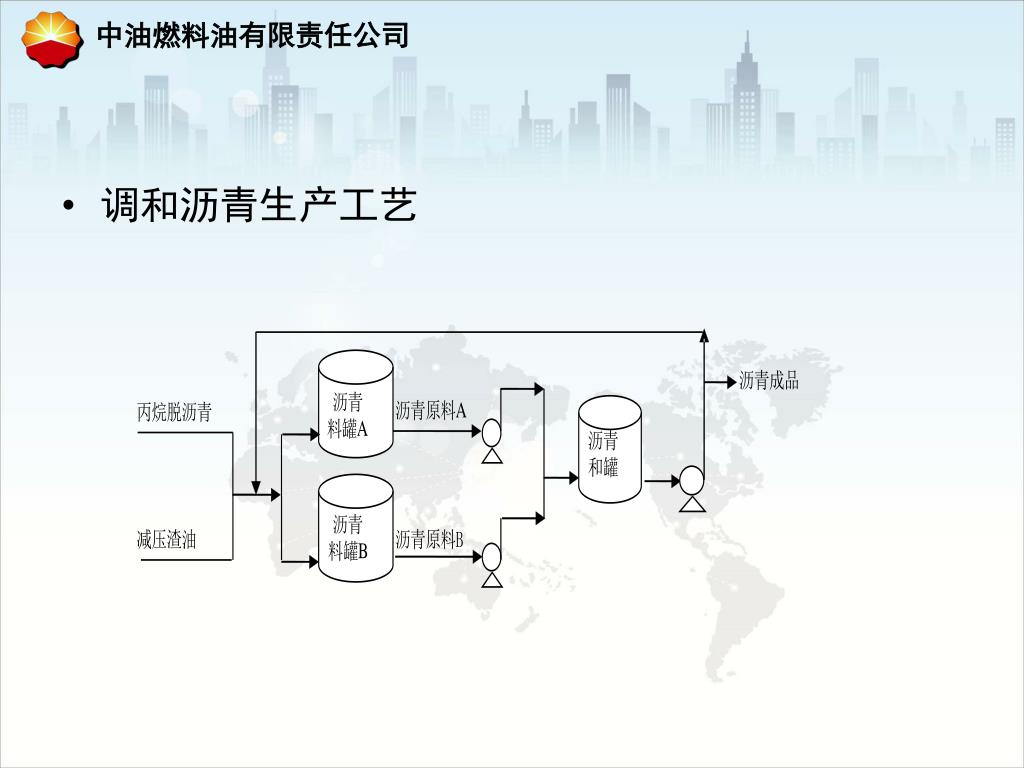

  16. 调和沥青生产工艺

  17. 乳化沥青生产工艺

  18. 改性沥青生产工艺

  19. 3 石油沥青的评价方法

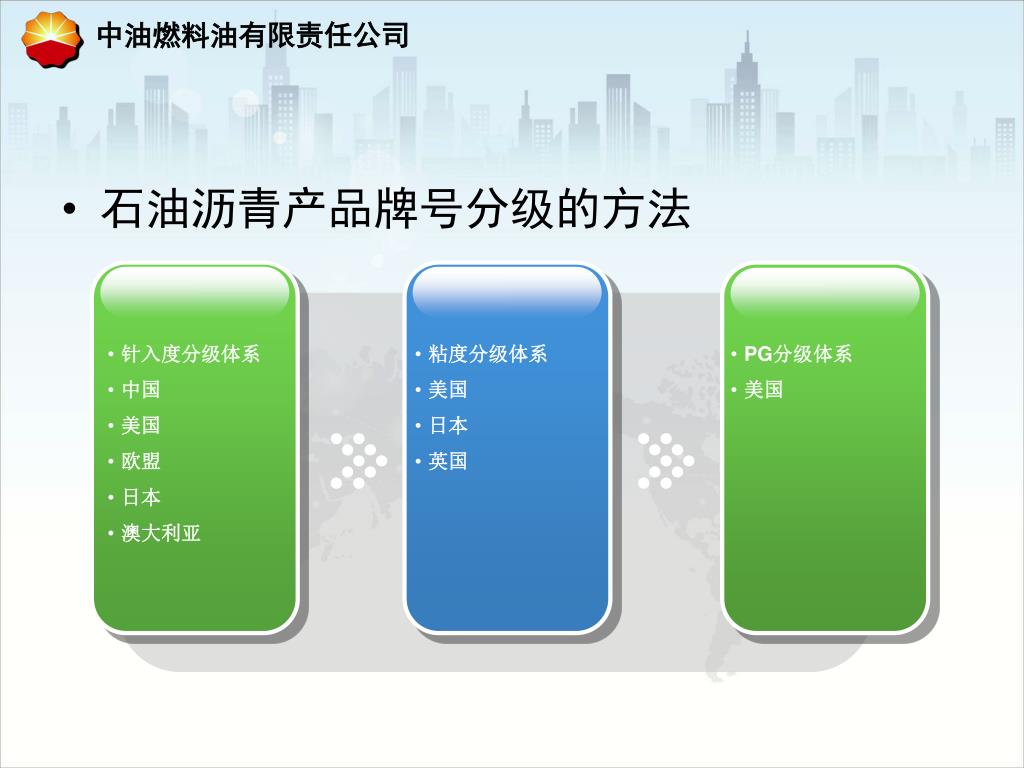

  20. 石油沥青产品牌号分级的方法 • 针入度分级体系 • 中国 • 美国 • 欧盟 • 日本 • 澳大利亚 • 粘度分级体系 • 美国 • 日本 • 英国 • PG分级体系 • 美国

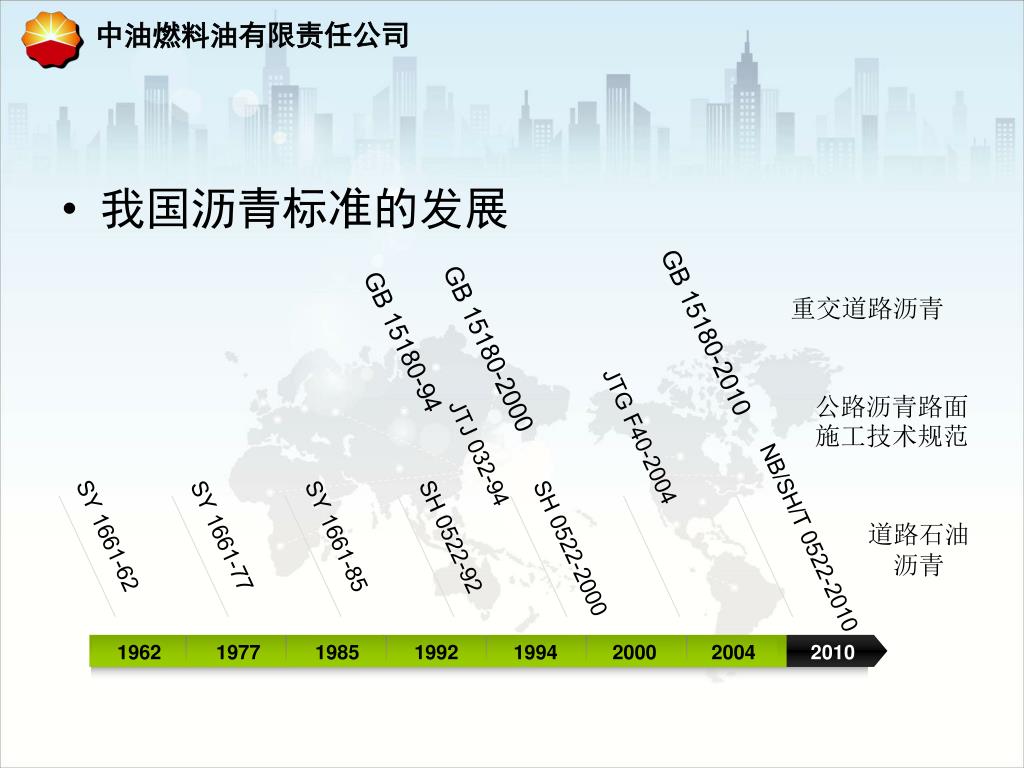

  21. 我国沥青标准的发展 重交道路沥青 GB15180-2010 GB 15180-94 GB 15180-2000 公路沥青路面施工技术规范 JTG F40-2004 JTJ 032-94 道路石油 沥青 SY 1661-62 SY 1661-77 SY 1661-85 SH 0522-92 NB/SH/T 0522-2010 SH 0522-2000 1962 1977 1985 1992 1994 2000 2004 2010

  22. 我国石油沥青牌号（NB/SH/0522-2010）

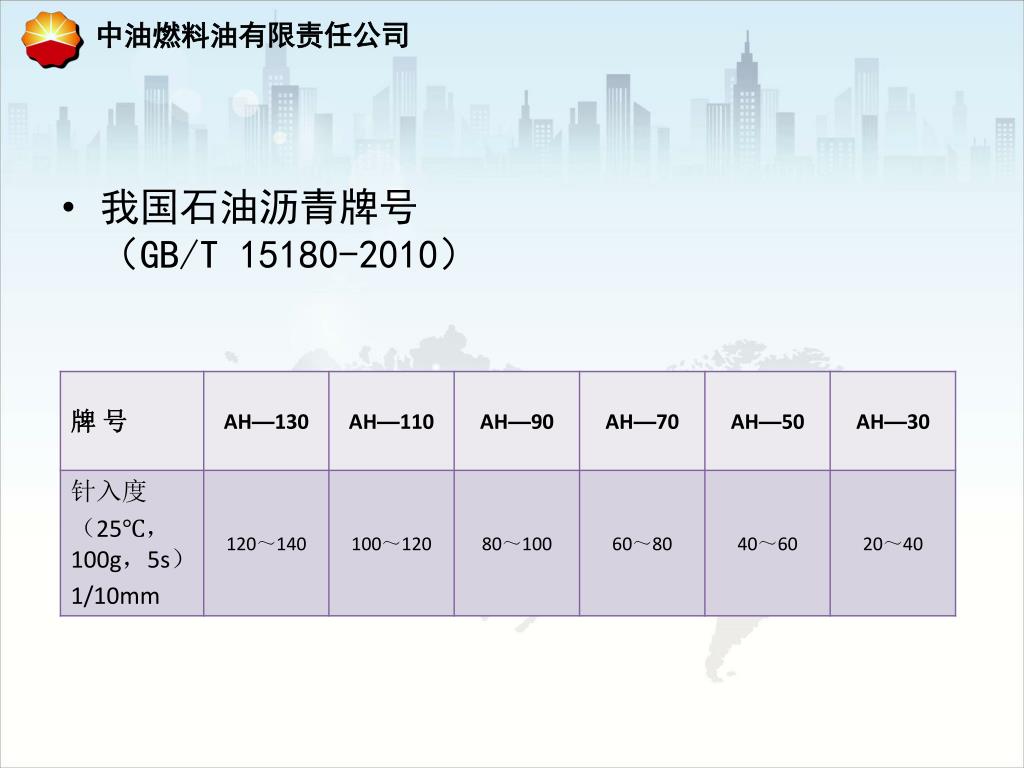

  23. 我国石油沥青牌号（GB/T 15180-2010）

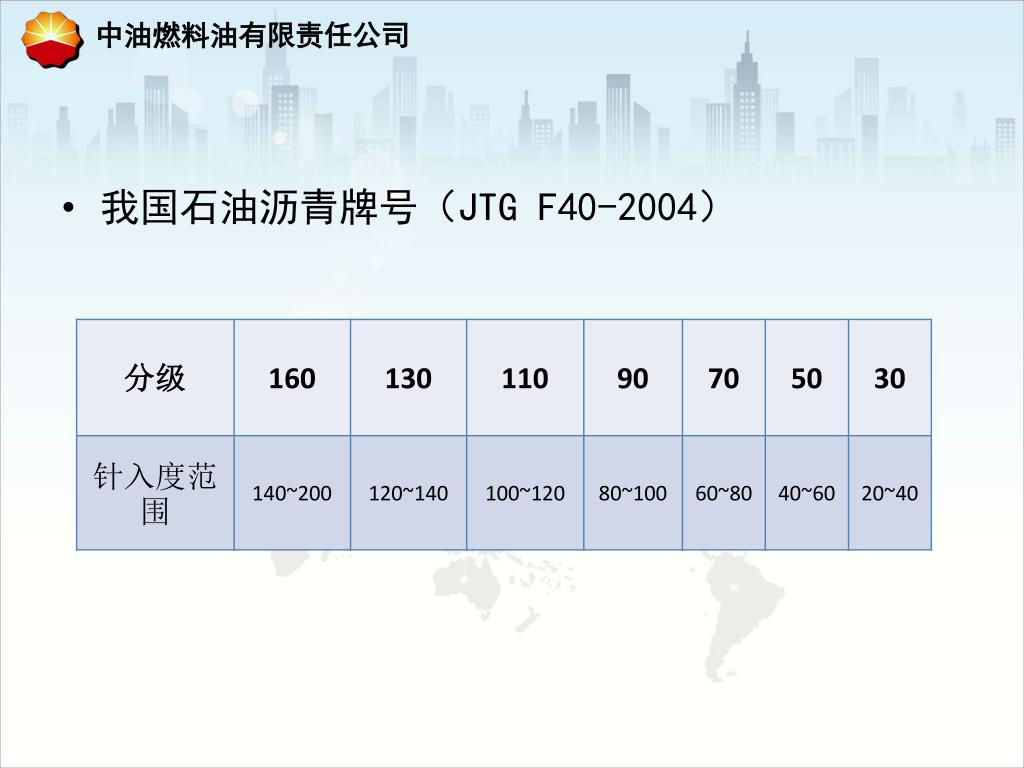

  24. 我国石油沥青牌号（JTG F40-2004）

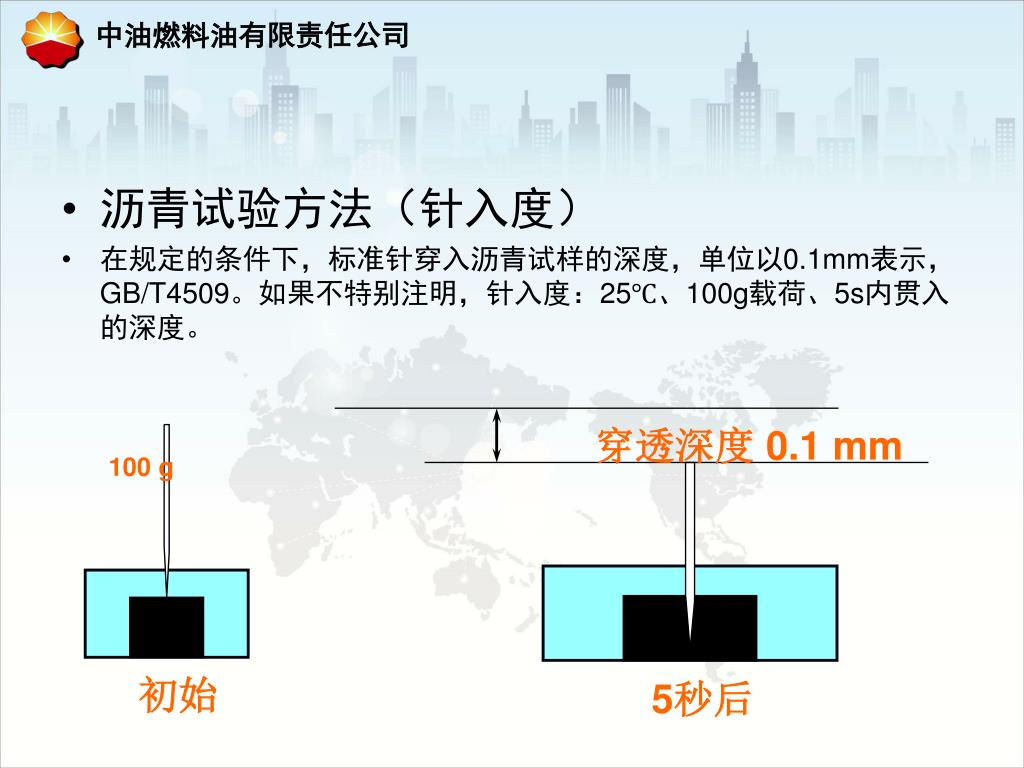

  25. 穿透深度 0.1 mm 100 g 5秒后 初始 • 沥青试验方法（针入度） • 在规定的条件下，标准针穿入沥青试样的深度，单位以0.1mm表示，GB/T4509。如果不特别注明，针入度：25℃、100g载荷、5s内贯入的深度。

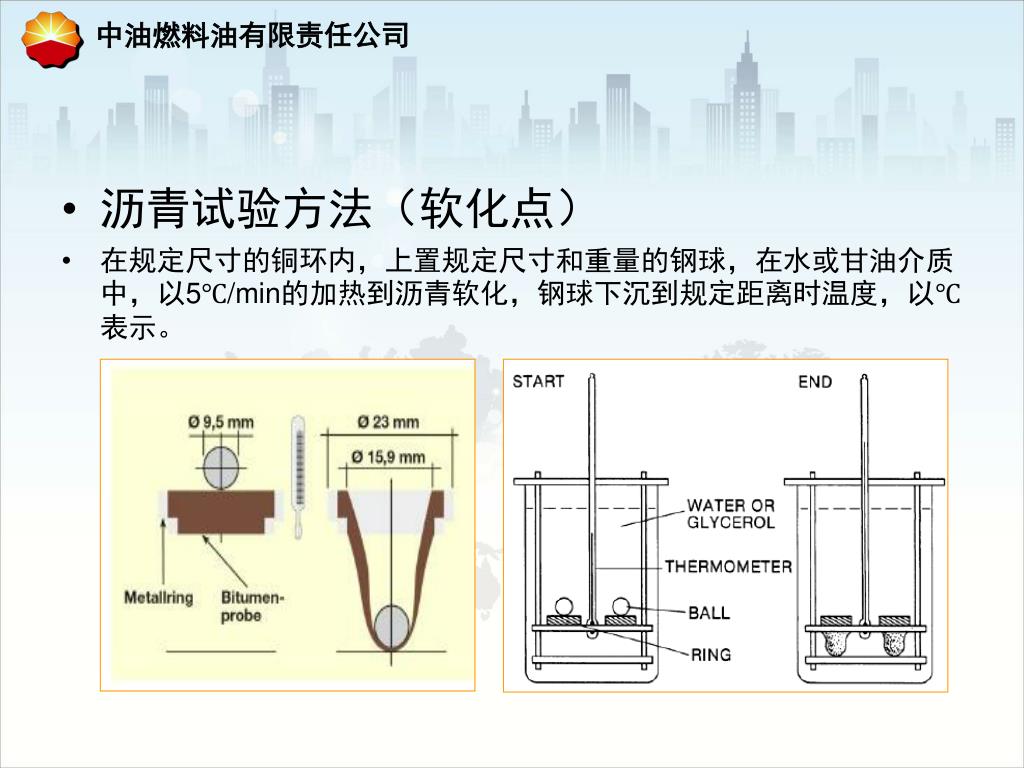

  26. 沥青试验方法（软化点） • 在规定尺寸的铜环内，上置规定尺寸和重量的钢球，在水或甘油介质中，以5℃/min的加热到沥青软化，钢球下沉到规定距离时温度，以℃表示。

  27. 沥青试验方法（延度） • 将沥青装入规定的模具里，在试验温度下的水浴中恒温，并按一定的拉伸速度，拉伸至沥青丝断裂时的长度，称之为延度，单位，cm

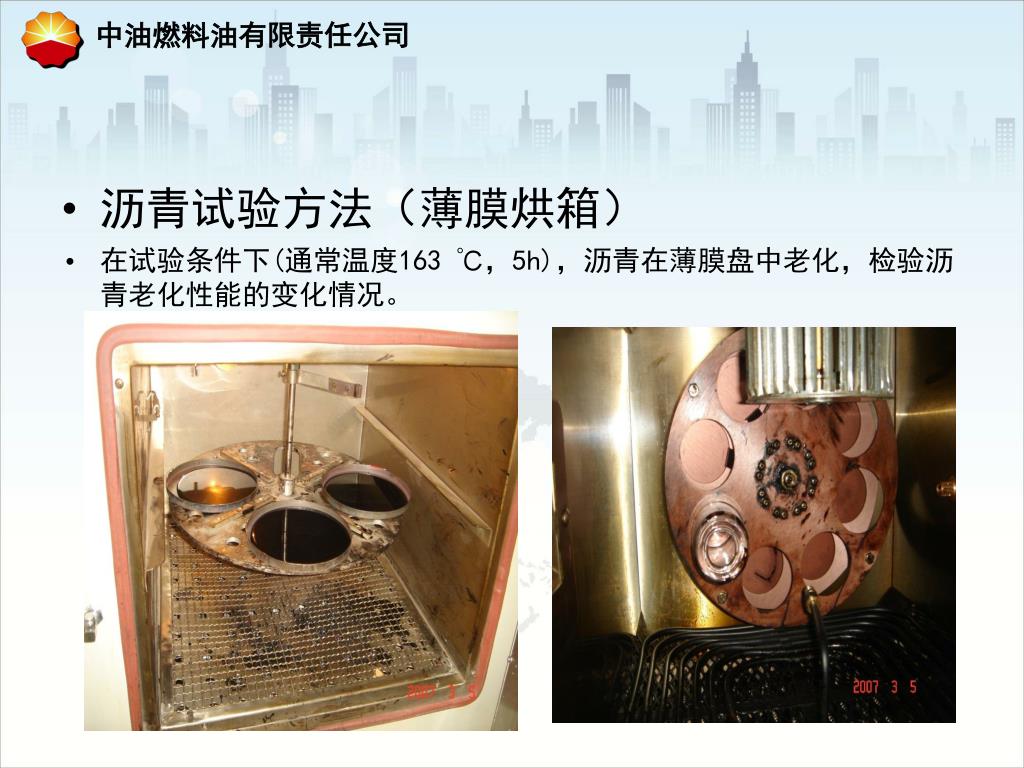

  28. 沥青试验方法（薄膜烘箱） • 在试验条件下(通常温度163 ℃，5h)，沥青在薄膜盘中老化，检验沥青老化性能的变化情况。

  29. 沥青试验方法（动力粘度）

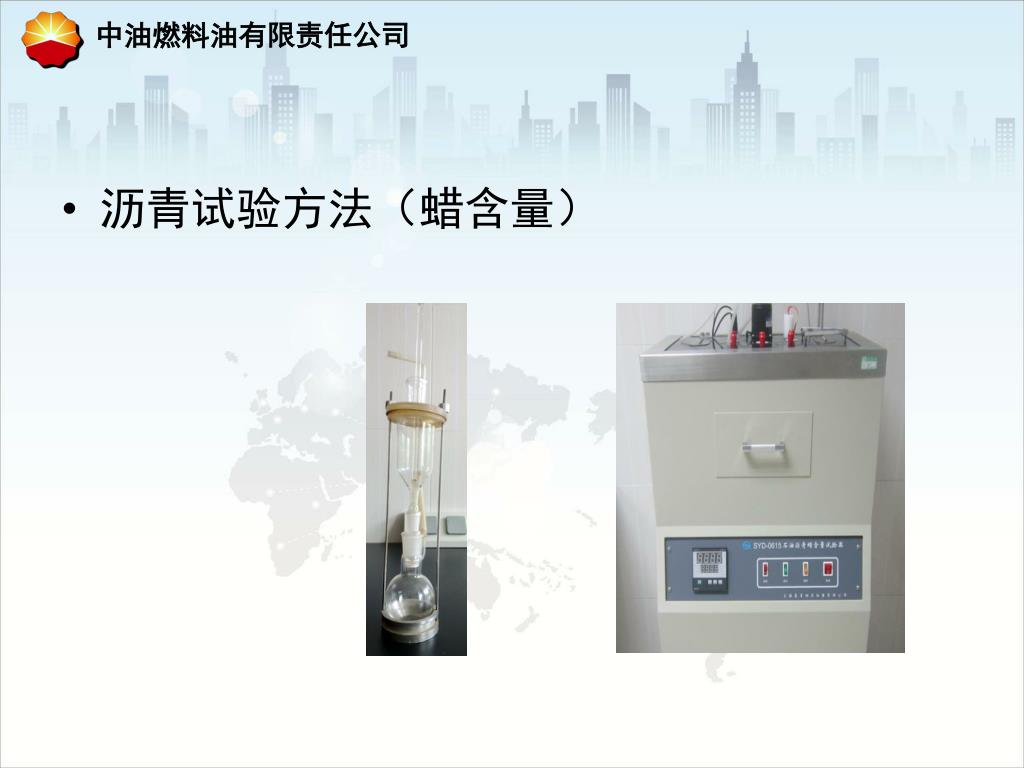

  30. 沥青试验方法（蜡含量）

  31. 粘度分级介绍 按照新鲜沥青粘度分级 －代号AC（Asphalt Cement） 按照热老化后沥青残留物粘度分级－ 代号AR（Asphalt Residue）

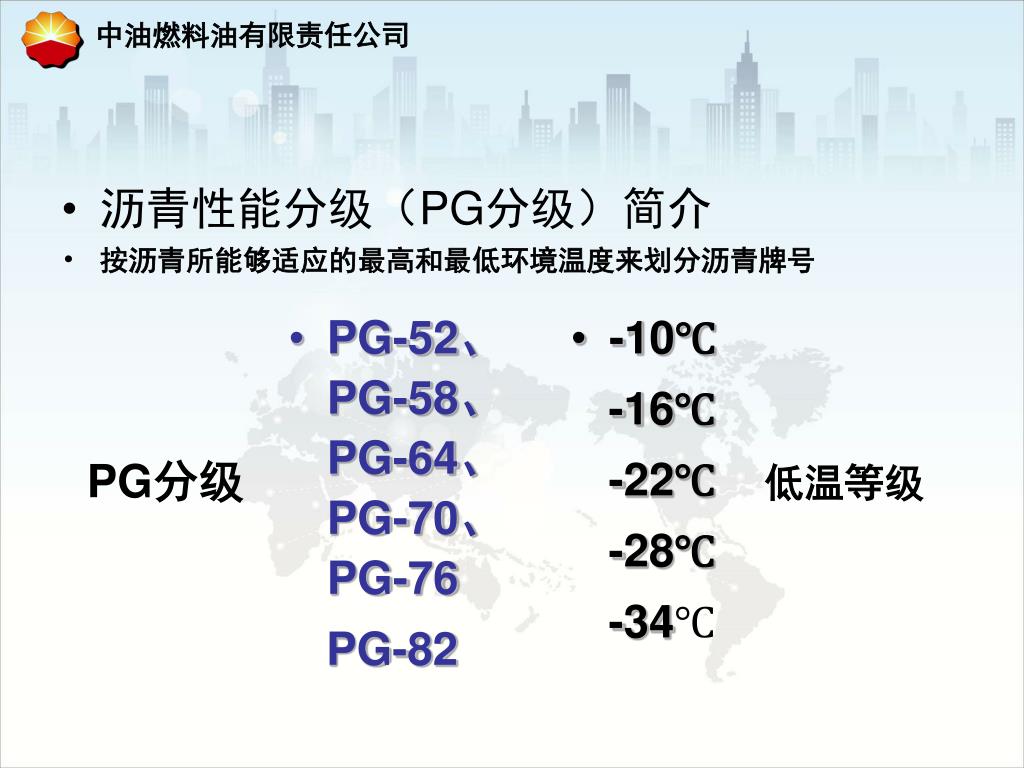

  32. 沥青性能分级（PG分级）简介 • 按沥青所能够适应的最高和最低环境温度来划分沥青牌号 • PG-52、PG-58、PG-64、PG-70、PG-76 PG-82 • -10℃ -16℃ -22℃ -28℃ -34℃ PG分级 低温等级

  33. 谢谢大家!
