Presentation Transcript
slide1

第四章

地理資訊與地理資訊系統

slide4

空 間 資 料

1

屬 性 資 料

2

地理資料的蒐集

3

1.1 地理資料的蒐集
1 1 1
1.1.1 空間資料 -Ⅰ
  • 意義:
    • 用來表達地理現象的位置,
    • 可用各種的座標系統來紀錄,如:經緯度
  • 類型:

點(氣象觀測站)

面(湖泊面積)

線(鐵、公路)

(岩層結構)

1 1 11
1.1.1 空間資料 -Ⅱ
  • 空間資料的記錄步驟
1 1 2
1.1.2 屬性資料
  • 意義:
    • 描述地理現象發生的程度和特質
    • 通常用文字和數字來記載
  • 種類:
1 1 3
1.1.3 地理資料的蒐集

一手資料

二手資料

  • 意義:蒐集者自行透過實地觀察、儀器量測等方法所得到的資料,如:以溫度計量測室內氣溫
  • 特性:A.優點:直接記錄、資料較新、符合特殊資料需求B.缺點:蒐集成本高、資料取得困難
  • 意義:非親自觀察或量測到的資料,即引用他人的資料,如:書籍、報告、文章、統計年報、地圖、照片
  • 特性:A.優點:方便快速B.缺點:資料過時、資料誤差

地理資料

1 2 1
1.2.1 資料的彙整
  • 依使用目的,將地理資料加以有效的整理(包含分類及歸納),才能使地理資料的功能充分發揮。最常見者是將整理後的資訊繪製成地圖或各類圖表
  • 整理三步驟:
1 2 2
1.2.2 資料的標準化
  • 在整理資料的過程中,需將資料標準化,才能正確的應用
  • 包括:
    • 名詞與符號使用統一:需用一致的語彙,例如台灣道路屬性,需以國道、省道、縣道…等稱之
    • 數值單位與分級統一:數值單位務必統一;數值分級時須統一分級區間,例如人口以千人為單位,或分級時總人數每一萬人一級
    • 座標系統統一:底圖與各項調查、蒐集來的資料座標需一致,方能準確對位
slide12

統計表格

1

統計圖

地理資訊

2

4

統計地圖

3

2.1 地理資訊的展現
2 1 1
2.1.1 統計表格
  • 單一分類表

歷年高雄市人口統計(單位;萬人)

  • 多重分類表

高屏歷年人口統計(單位:萬人)

2 1 2
2.1.2 統計圖 -Ⅰ
  • 地理資料的統計圖類型中,常用的包含折線圖、曲線圖、柱狀圖、圓餅圖、風花圖、三角圖解等
  • 折線圖(曲線圖)
    • 特性:用於表現具有連續性質的資料,可表現整體趨勢變化
    • 例如:
2 1 21
2.1.2 統計圖 -Ⅱ
  • 柱狀圖
    • 特性:用於表現不具連續性、可獨立或分組統計的資料,主要呈現同單位不同種類的比較差異
    • 例如:
2 1 22
2.1.2 統計圖 - Ⅲ
  • 圓餅圖
    • 特性:適宜表示各成分之間所佔百分比的關係,可表示一總體內各成分所佔比重
    • 例如:
2 1 23

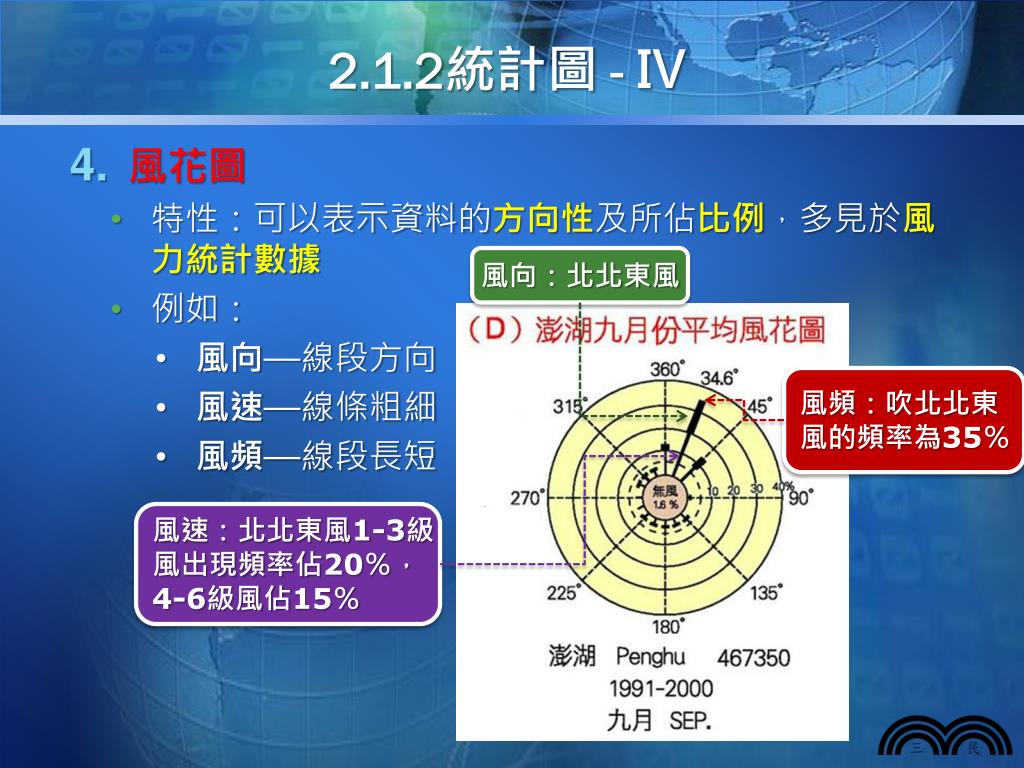

2.1.2統計圖 - Ⅳ
  • 風花圖
    • 特性:可以表示資料的方向性及所佔比例,多見於風力統計數據
    • 例如:
      • 風向—線段方向
      • 風速—線條粗細
      • 風頻—線段長短

風向:北北東風

風速:北北東風1-3級風出現頻率佔20%,4-6級風佔15%

風頻:吹北北東風的頻率為35%

2 1 24
2.1.2統計圖 - Ⅴ
  • 三角圖解
    • 特性:適用於呈現三種要素且總量為100%的資料
    • 例如:
      • 人口年齡組成
      • 三級產業結構
2 1 3 i
2.1.3統計地圖-I
  • 將分類統計好的地理資訊繪製在地圖上,以表示其空間分布者即稱為統計地圖。依照資料的性質(點、線、面)來決定地圖類型
  • 點子圖
    • 特性:以點的多寡呈現統計數量的變化
    • 例如:
2 1 3 ii
2.1.3統計地圖- II
  • 等值線圖
    • 特性:將地理現象數值相同的各點,以閉合曲線連結
    • 例如:
2 1 3 iii
2.1.3 統計地圖-III
  • 面量圖
    • 特性:假設地理現象在各區域內為均勻分布,以不同等級、不同顏色來表示區域間的數值大小,反應出區域間的差異
    • 例如:
2 2 1
2.2.1 地理資料與地理資訊的差別
  • 傳統地理學用統計學和數學的概念來分析,地理資訊系統(GIS)則提供新的分析功能,讓地理資料的運用更寬廣
2 2 2
2.2.2 地理資訊的蒐集 -Ⅰ
  • 意義:只要具有空間位置之資訊者,皆為地理資訊
  • 種類:
    • 直接的地理資訊:具有座標系統資訊,如:有大地座標的臺灣地圖
    • 間接的地理資訊:僅有間接的位置參考資訊,如:縣市別的公務統計表、文字描述的地名資訊
2 2 21
2.2.2 地理資訊的蒐集 -Ⅱ
  • 間接地理資訊轉變為直接地理資訊:
slide26

學生活動4-1 地理資訊知多少?Ⅰ

  • 1.某個週休二日王小明從臺北出發要到墾丁國家公園作二天一夜的地理實察,他想要調查墾丁國家公園石灰岩地形的分布,他只帶了一臺照像機和一張當地的地形圖和一枝筆,請問依照文中他所攜帶的東西,他能蒐集到哪些一手資料及二手資料?又,當他回到臺北時,要如何分類他所蒐集到的資料?
slide27

學生活動4-1 地理資訊知多少?Ⅰ

ANS

二手資料 √

ANS

二手資料 √

ANS

一手資料 √

ANS

一手資料 √

ANS

一手資料 √

ANS

ANS

一手資料 √

ANS

二手資料 √

二手資料 √

ANS

ANS

二手資料 √

ANS

二手資料 √

slide28

學生活動4-1 地理資訊知多少?Ⅰ

  • 2.依照本課內容,你能分辨右圖中有哪些是空間資料?若以此圖當底圖,請指出還可建置哪些屬性資料,以提供市民查詢。
slide29
第四章 地理資訊的處理與展現

空間資料:用座標系統表達地理現象的位置;點、線、面、體

屬性資料:用文數字描述地理現象發生的程度或特質

地理資料蒐集:一手與二手資料

資料蒐集

一.地理資訊的蒐集與整理

資料彙整:資料檢核資料轉換資料組合

資料標準化:名詞、符號、數值單位、分級方式均要統一

資料整理

統計表格:單一分類、多重分類

統計圖:折線圖、柱狀圖、圓餅圖、風花圖、三角圖

統計地圖:點子圖、等值線圖、面量圖

資料展現

二.地理資訊的展現

地理資訊

地理資料整理地理資訊;直接與間接地理資訊
