Transformatorul electric

1. Transformatorul electric

2. Definiţie • Transformatorul electric este un aparatelectromagnetic static, utilizatpentru: • modificarea parametrilor puterii electromagnetice primite de la o reţea de curent alternativ şi • transferarea acestei puteri la o altă reţea de curent alternativ. • Parametrii modificaţi sunt: • tensiunea electrică; • intensitatea curentului electric; • numărul de faze.

3. Clasificare • După domeniul de utilizare • transformatoare de putere se utilizează în reţelele de transport şi distribuţie a energiei electrice;

4. Clasificare • transformatoare de măsură se folosesc pentru conectarea indirectă a aparatelor destinate determinării tensiunilor şi curenţilor de valori mari;

5. Clasificare • transformatoarele de mică putere de exemplu, transformatoarele de siguranţă, de izolare, de separare, de comandă, de alimentare.

6. Clasificare • transformatoare cu destinaţie specială, pentru reţele cu condiţii deosebite de funcţionare de exemplu, pentru reţele şi instalaţii subterane, miniere , navale etc.;

7. Clasificare • transformatoare de construcţie specială de exemplu, pentru redresoare,pentrusudură, pentrucuptoare electrice;

8. Clasificare • După numărul de faze • transformatoare monofazate

9. Clasificare • transformatoare trifazate

10. Clasificare • După modul de răcire • transformatoare uscate partea activă se află într-un dielectric solid (răşină, nisip) sau este răcită cu un gaz; când gazul de răcire este aerul, se numesc transformatoare în aer, răcirea făcându-se fie prin circulaţie naturală, fie prin circulaţie forţată (cu ventilator)

11. Clasificare • transformatoare în ulei partea activă a transformatorului (miezul şi înfăşurările) este cufundată în ulei special de transformator

12. Principiul de funcţionare • Funcţionarea transformatorului electric se bazează pe fenomenul de inducţie electromagnetică, descoperit de Michael Faraday, în anul 1831.

13. Principiul de funcţionare • Dacăraportul de transformare este subunitar(k < 1), atunci tensiunea secundară este mai mare decât tensiunea primară (u2 > u1) şi transformatorul se numeşte transformatorridicător de tensiune. • Dacăraportul de transformare este supraunitar(k > 1), atunci tensiunea secundară este mai mică decât tensiunea primară(u2 < u1) şi transformatorul se numeşte transformatorcoborâtor de tensiune. • Dacă raportul de transformare este unitar (k = 1), atunci tensiunea secundară este egală cu tensiunea primară (u2= u1) şitransformatorulse foloseşte pentruseparareaelectrică a circuitelor(situaţie întîlnităînunelemontajeelectronice).

14. FIŞĂ DE LUCRU A. Completaţi spaţiile libere cu informaţia corectă: • Un transformator coborâtor de tensiune are raportul de transformare _ _ _ _ _ _ _ _ _ _. • Partea _ _ _ _ _ _ _ _ _ _ a unui transformator electric este alcătuită din miezul magnetic şi înfăşurări. • Transformatoarele pentru sudură sunt transformatoare de _ _ _ _ _ _ _ _ _ _ specială. • Transformatoarele de alimentare sunt transformatoare de _ _ _ _ _ _ _ _ _ _ putere.

15. FIŞĂ DE LUCRU B. Apreciaţi valoarea de adevăr a următoarelor afirmaţii: • Transformatoarele electrice monofozate funcţionează în curent continuu. • Un transformator ridicător de tensiune are în primar un număr mai mare de spire decât în secundar. • Transformatorul electric funcţionează pe baza fenomenului de inducţie electromagnetică. • Transformatoarele de măsură se folosesc pentru măsurarea tensiunilor şi curenţilor de valori mari.

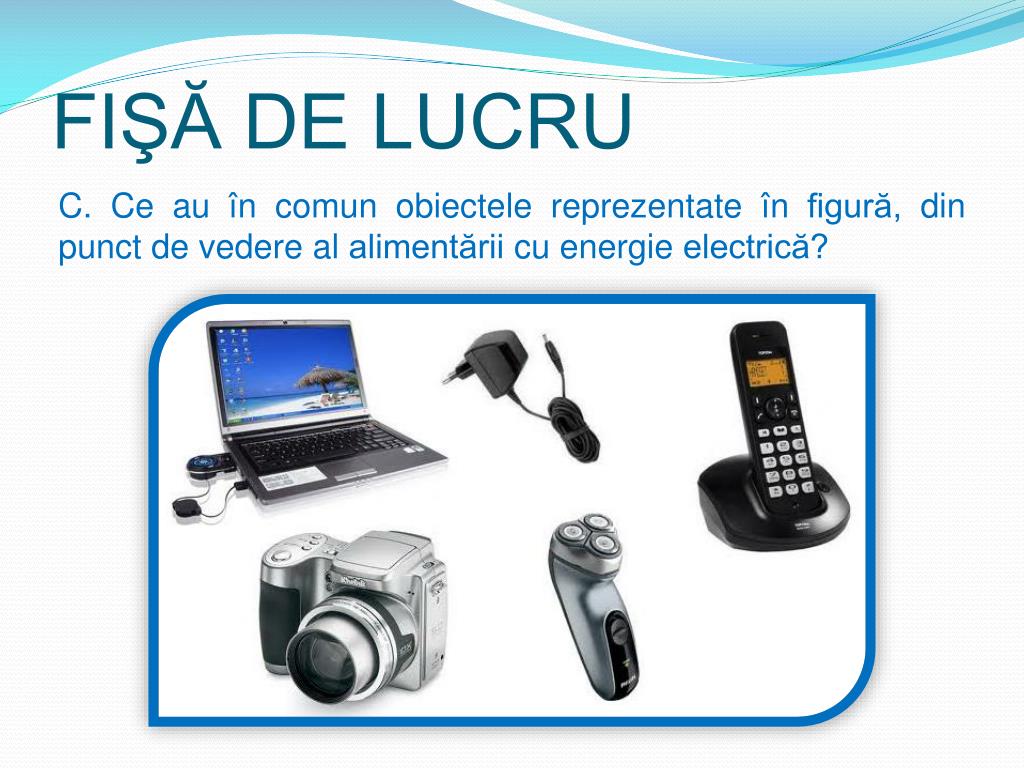

16. FIŞĂ DE LUCRU C. Ce au în comun obiectele reprezentate în figură, din punct de vedere al alimentării cu energie electrică?

17. Prin urmare ... • ... astăzi, am învăţat: • ce este un transformator electric; • de câte feluri pot fi transformatoarele electrice; • unde se utilizează transformatoarele electrice; • cum funcţionează un transformator electric. • data viitoare, vom afla şi alte lucruri la fel de interesante despre transformatorul electric; până atunci ...
