Centro de Controle Operacional

ADUTORAS. COMPORTAS. CANAIS. BARRAGENS. RESERVATÓRIO. BOMBEAMENTO. Centros Regionais. Centro de Controle Operacional. TOPOLOGIA GERAL DO SISTEMA. CONTROLE E MONITORAMENTO. Vigilância (vídeo) - física e ambiental; Nível; Vazão; Pluviometria (volume de chuva na bacia);

ulmer
Download Presentation

Centro de Controle Operacional

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

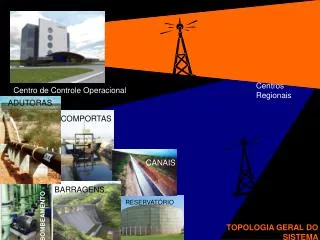

  1. ADUTORAS COMPORTAS CANAIS BARRAGENS RESERVATÓRIO BOMBEAMENTO Centros Regionais Centro de Controle Operacional TOPOLOGIA GERAL DO SISTEMA

  2. CONTROLE E MONITORAMENTO Vigilância (vídeo) - física e ambiental; Nível; Vazão; Pluviometria (volume de chuva na bacia); Fluviometria de mananciais contribuintes; Eco-batimetria (controle de assoreamento) Insolação; Temperatura e umidade do ar; Direção do vento; Qualidade da água (em profundidades distintas): pH, Temperatura, Turbidez, Condutividade. Vigilância (vídeo); Vazão; Pressão; Fornece parâmetros para ligar/desligar estações elevatórias e abrir/fechar válvulas de controle. Vigilância (vídeo); Nível do poço de sucção; Vazão de recalque; Pressão de sucção e recalque; Liga/desliga conjuntos moto-bomba; Defeito e status de conjuntos moto-bomba; Temperatura e vibração de mancais de motores e bombas; Grandezas elétricas de conjuntos moto-bomba e barramentos (corrente, tensão, fator de potência, potência ativa e reativa, etc.); Controle de válvulas de partida (“shut-off”); Variação de rotações de conjuntos moto-bomba através de inversores de freqüência para controle de nível e vazão. Abre/ Fecha; Defeito; Status (aberta/ fechada; local/remoto; etc.); Fim de curso aberto/ fechado; Limite de torque abrindo/ fechando; Níveis, vazões e/ ou pressões a montante e jusante. Vigilância (vídeo); Nível; Vazão; Fornece parâmetros para ligar/desligar estações elevatórias e abrir/fechar válvulas de controle e comportas. Vigilância (vídeo); Nível; Fornece parâmetros para ligar/desligar estações elevatórias e abrir/fechar válvulas de controle e comportas. BARRAGEM ADUTORA COMPORTA E VÁLVULA BOMBEAMENTO CANAL RESERVATÓRIO

  3. Segurança; Confiabilidade; Velocidade de informações; Intervenções instantâneas; Aquisição de dados das estações remotas; Otimização de recursos; Eficiência Energética; Controle de equipamentos; Geração automática de ordens de serviços de manutenção corretiva e preditiva; Interface gráfica em ambiente Windows, intuitiva e de fácil uso; Arquitetura “aberta” para interconexão com outros ambientes e desenvolvimento de aplicações; Possibilidade de definição e execução de seqüências mediante linguagem de alto nível; Gestão de privilégios de usuários com distintos níveis de acesso; Gestão de diversos suportes de comunicação tanto em nível físico como de protocolo; Previsões de tendências de curto e longo prazo; Simulações de situações operacionais; Modelagem matemática dos reservatórios e dos sistemas de transferência; Gestão de base de dados em tempo real e histórica; Ferramenta de geração de gráficos e relatórios de tendências; Eficiência na gestão dos recursos hídricos; Arquivo histórico de dados e registro cronológico; Geração de Alarmes e Eventos; Obtenção do balanço hídrico das bacias (dados meteorológicos); Monitoramento em tempo real de quantidade e qualidade da água; Supervisão on-line de hardware e software de aplicação; EMPRESA Gestão e Operação PLANEJAMENTO DESEMPENHO PADRONIZAÇÃO FLEXIBILIDADE Controle e Monitoramento INFORMAÇÃO

  4. GERÊNCIA DE OPERAÇÃO E MANUTENÇÃO Centro de Controle SOFTWARE DE SUPERVISÃO Centros Regionais ESTAÇÕES REMOTAS- CONTROLADORES LÓGICO-PROGRAMÁVEIS INSTRUMENTAÇÃO DE CAMPO PROCESSO

  5. Centro de Controle Operacional
