Режимное повышение КПД Братской ГЭС

Режимное повышение КПД Братской ГЭС. Автор: инженер-энергетик БГЭС Пьянников Е.Д. Куратор: зам. начальника ПТО БГЭС Молодкин К.А. Фактическая ситуация по данным 2008г. Н. P. Характеристики КПД.

ulmer
Download Presentation

Режимное повышение КПД Братской ГЭС

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

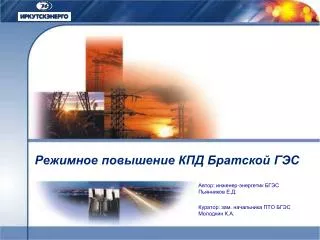

  1. Режимное повышение КПД Братской ГЭС Автор: инженер-энергетик БГЭС Пьянников Е.Д. Куратор: зам. начальника ПТО БГЭС Молодкин К.А.

  2. Фактическая ситуация по данным 2008г. Н P

  3. Характеристики КПД

  4. КПД в зависимости от напора Напор, м КПД, % День Напор, м Vista

  5. Существующая ситуация КПД, % Р, МВт t, час

  6. Существующая ситуация • Вследствие изменения сигнала ЗВМ меняется загрузка и КПД БГЭС • Агрегат находится в ведении диспетчера ОДУ Сибири • Не регламентирована максимальная величина вращающейся резервной мощности

  7. Существующая ситуация Р, МВт • График изменения вращающегося резерва за 11.08.2009 t, час

  8. Вариант решения №1 КПД, % Р, МВт • Необходимо выводить в резерв «лишнюю» вращающуюся мощность t, час На данном графике в резерв выведено два генератора БГЭС с 0:00 до 2:24, в результате КПД увеличился примерно на 2%

  9. Вариант решения №1 Совместно с УИГЭС КПД, % Р, МВт КПД УИГЭС ДО = КПД УИ ПОСЛЕ Р БГЭС ПОСЛЕ КПД БГЭС ПОСЛЕ КПД БГЭС ДО Р БГЭС ДО Р УИГЭС ДО Р УИГЭС ПОСЛЕ t, час По сигналу ЗВМ «уменьшить мощность» отключается генератор на УИГЭС мощность перераспределяется между генераторами БГЭС, уменьшается вращающийся резерв и увеличивается КПД БГЭС, КПД УИГЭС не изменяется, в момент когда вращающийся резерв уменьшится до уставки, генератор на УИГЭС пускается

  10. Вариант решения №1, возможности дополнительной выработки *- не учитывались ограничения по выводимому в резерв оборудованию Возможная прибыль может быть больше, если учитывать вращающийся резерв УИГЭС.

  11. Реализация предложения SWOT -анализ Необходимо проработать с системным оператором: • Минимальную величину вращающегося резерва • Порядок и условия отключения генератора в резерв • Оплата услуг по поддержанию вращающегося резерва должна составлять не менее 10% от величины вращающегося резерва • Необходимость получения УИГЭС статуса изменения мощности по внешней инициативе

  12. Вариант решения №2, режим СК Проект предполагает реконструкцию оборудования, обеспечивающего работу гидроагрегатов Братской ГЭС в режиме синхронного компенсатора с целью получения дополнительной прибыли за счет оптимизации режима работы станции. Существующий проект режима СК. По результатам расчета получены следующие характеристики : • При замещении конденсационной выработки NPV 78930 тыс. руб., IRR 46%, срок окупаемости 4,01 года • При продаже дополнительно выработанной энергии NPV 68194 тыс. руб., IRR 38%, срок окупаемости 4,45 года

  13. Вариант решения №3, совместная оптимизация БГЭС и УИГЭС • Совместная оптимизация БГЭС и УИГЭС, позволит распределять нагрузку между станциями таким образом, чтобы обеспечить суммарный минимальный расход при необходимой суммарной выработке и таким образом экономить воду.

  14. Вариант №3, совместная оптимизация БГЭС и УИГЭС Р, МВт t, час

  15. Вариант №3, совместная оптимизация БГЭС и УИГЭС КПД, % t, час

  16. Вариант №3, совместная оптимизация БГЭС и УИГЭС W, МВтч t, час/2

  17. Вариант №3, совместная оптимизация БГЭС и УИГЭС SWOT -анализ

  18. Вариант №3, совместная оптимизация БГЭС и УИГЭС • Привлечение специализированной организации для написания технического задания ГРМ • Научно-исследовательская и проектно изыскательская работа по реализации комплекса ГРАРМ • Доработка ГРАРМ БГЭС и УИГЭС

  19. Вариант №3, совместная оптимизация БГЭС и УИГЭС Проект групповой регулятор активно-реактивной мощности БГЭС и УИ ГЭС

  20. Итоги Мероприятия режимного повышения КПД Братской ГЭС • Управление составом оборудованияБГЭС и УИГЭС для поддержания необходимого вращающегося резерва. Проект не требует инвестиций, позволит экономить водные ресурсы и обеспечить дополнительную выработку на сумму не менее 20 млн. руб/год • Режим СК. Существующий проект управления составом оборудования на БГЭС. NPV 68млн. руб, IRR 38%, срок окупаемости 4,45 года. • Оптимизация распределения нагрузки между генераторами БГЭС и УИГЭС. Проект крайне эффективен при невозможности по каким-то причинам управлять составом оборудования. Требует инвестиций порядка 35 млн. руб, при окупаемости DPBP 4,41 года. NPV 95 млн. руб, IRR 50%. Возможно участие КрГЭС. • Краткосрочное и долгосрочное планирование режимов для получения максимально прибыли от использования потенциальной энергии воды в зависимости от напора(требуется отдельный проект)
