机床回参考点原理及故障处理 < 使用挡块和限位开关 >. 通过接收安装在机床上的限位开关送出的信号 (*DEC) ，检取 CNC 内部产生的电动机每转的栅格信号使伺服电动机停止，将该位置定为参考点。 动作概要. 返回参考点时，出现偏差的故障分析与处理 （ 1 ）参考点位置偏差 1 个栅格. （ 2 ）参考点返回位置是随机变化的. 返回参考点异常，并在显示器屏幕上出现 Alarm90 参考点返回时，位置偏差量未超过 128 时，位置误差量可以在诊断画面里确认。 3/6/0 系统诊断号为 800~803 ； 16/18 系统的诊断号为 300

ulla
Download Presentation

机床回参考点原理及故障处理 < 使用挡块和限位开关 >

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 机床回参考点原理及故障处理 <使用挡块和限位开关>

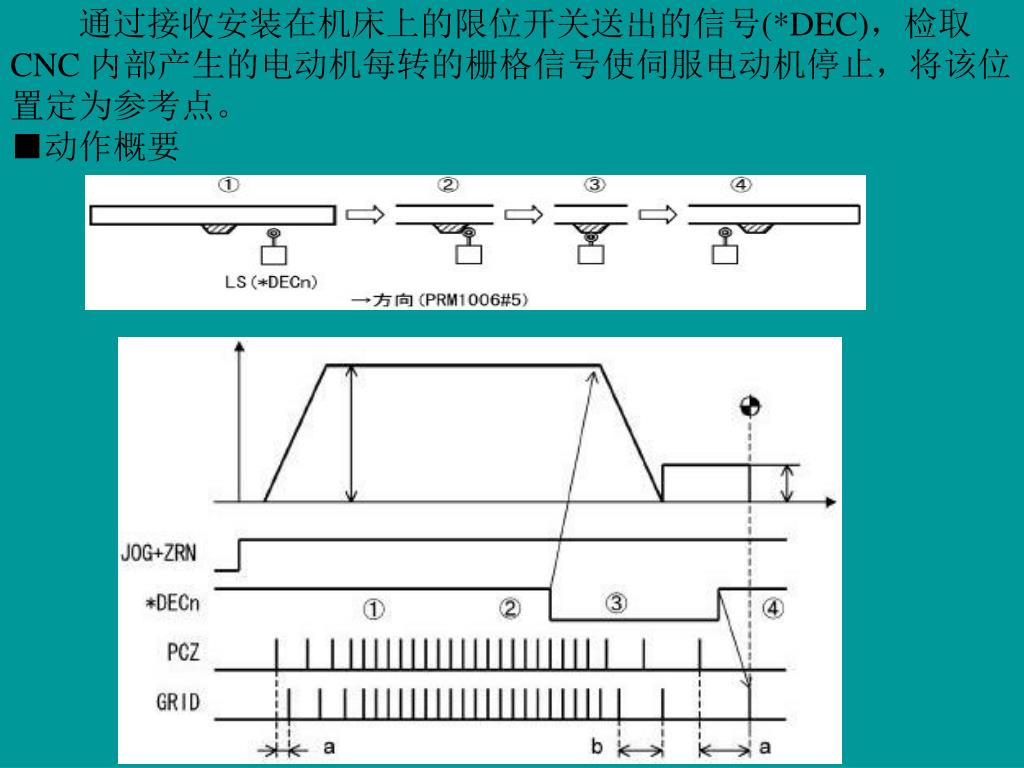

  2. 通过接收安装在机床上的限位开关送出的信号(*DEC)，检取CNC 内部产生的电动机每转的栅格信号使伺服电动机停止，将该位置定为参考点。 • 动作概要

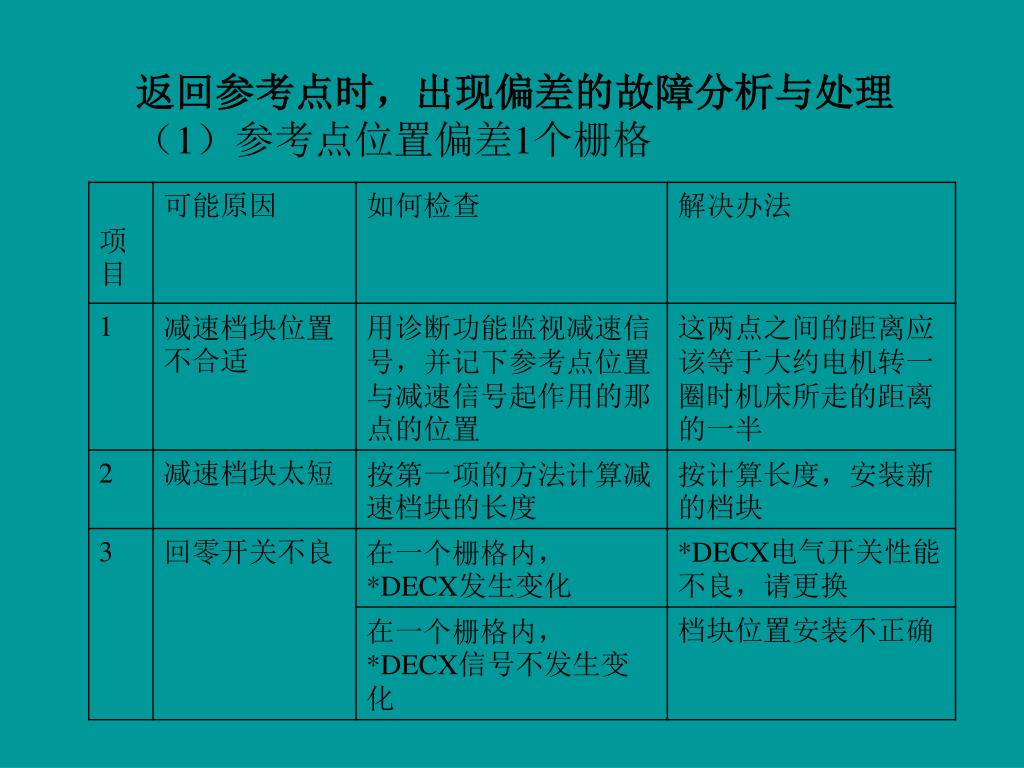

  3. 返回参考点时，出现偏差的故障分析与处理 （1）参考点位置偏差1个栅格

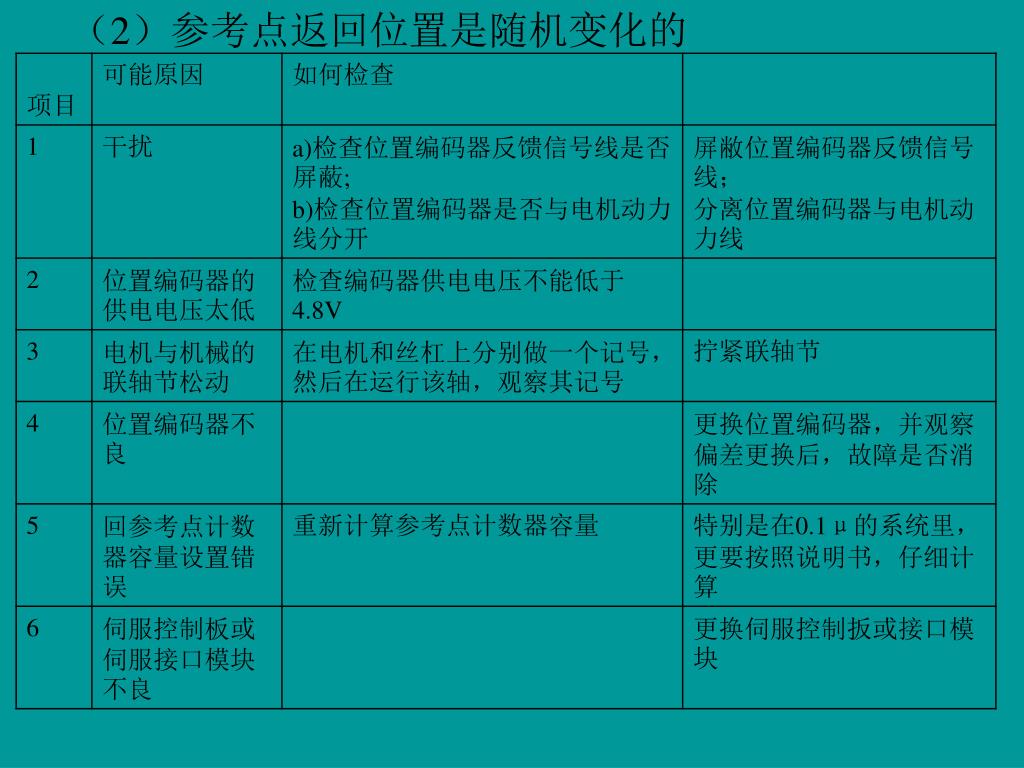

  4. （2）参考点返回位置是随机变化的

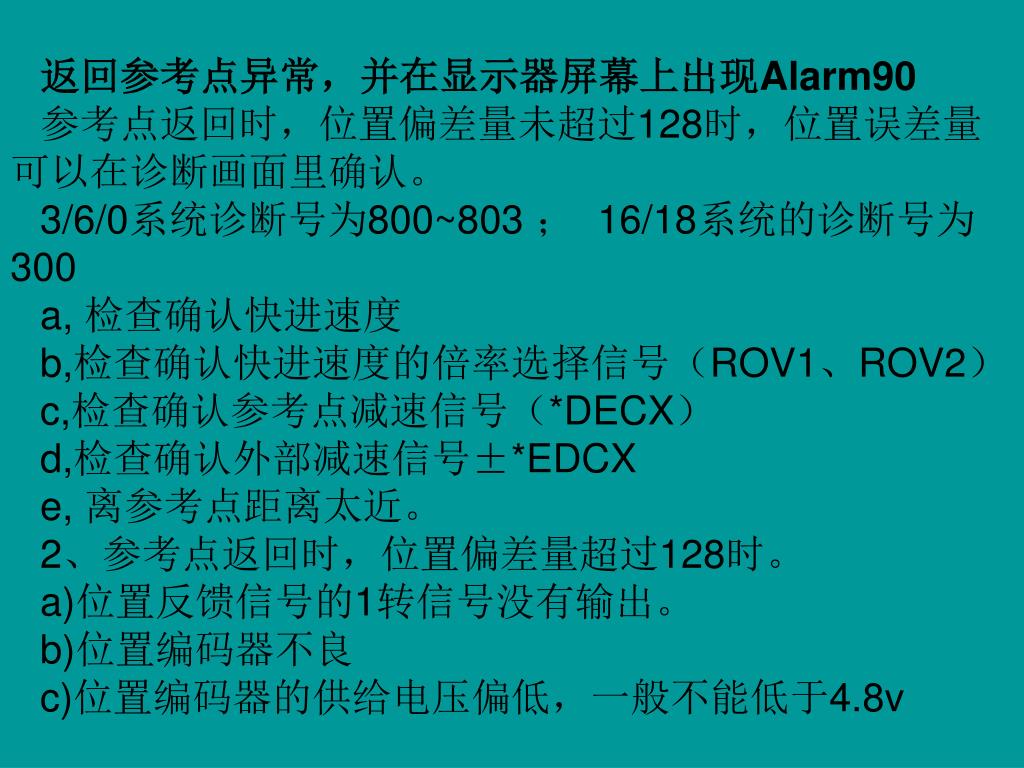

  5. 返回参考点异常，并在显示器屏幕上出现Alarm90返回参考点异常，并在显示器屏幕上出现Alarm90 参考点返回时，位置偏差量未超过128时，位置误差量可以在诊断画面里确认。 3/6/0系统诊断号为800~803 ； 16/18系统的诊断号为300 a, 检查确认快进速度 b,检查确认快进速度的倍率选择信号（ROV1、ROV2） c,检查确认参考点减速信号（*DECX） d,检查确认外部减速信号±*EDCX e, 离参考点距离太近。 2、参考点返回时，位置偏差量超过128时。 a)位置反馈信号的1转信号没有输出。 b)位置编码器不良 c)位置编码器的供给电压偏低，一般不能低于4.8v
