  1. 科派（上海） 清洗服务及检测技术介绍

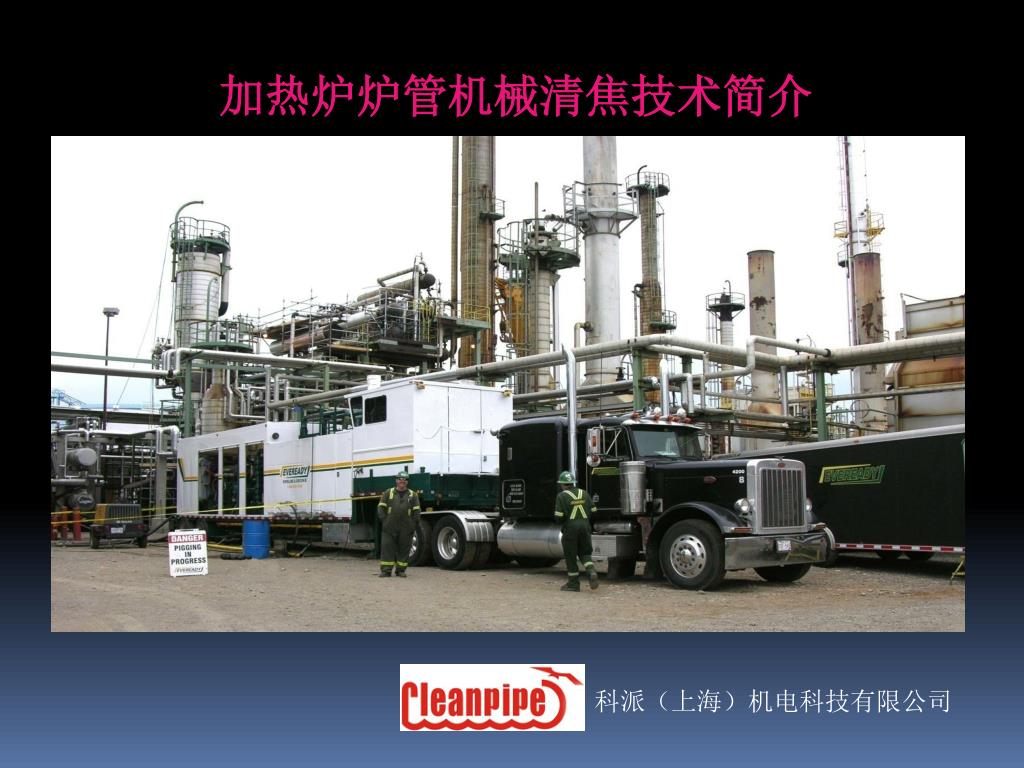

  2. 加热炉炉管机械清焦技术简介 科派（上海）机电科技有限公司

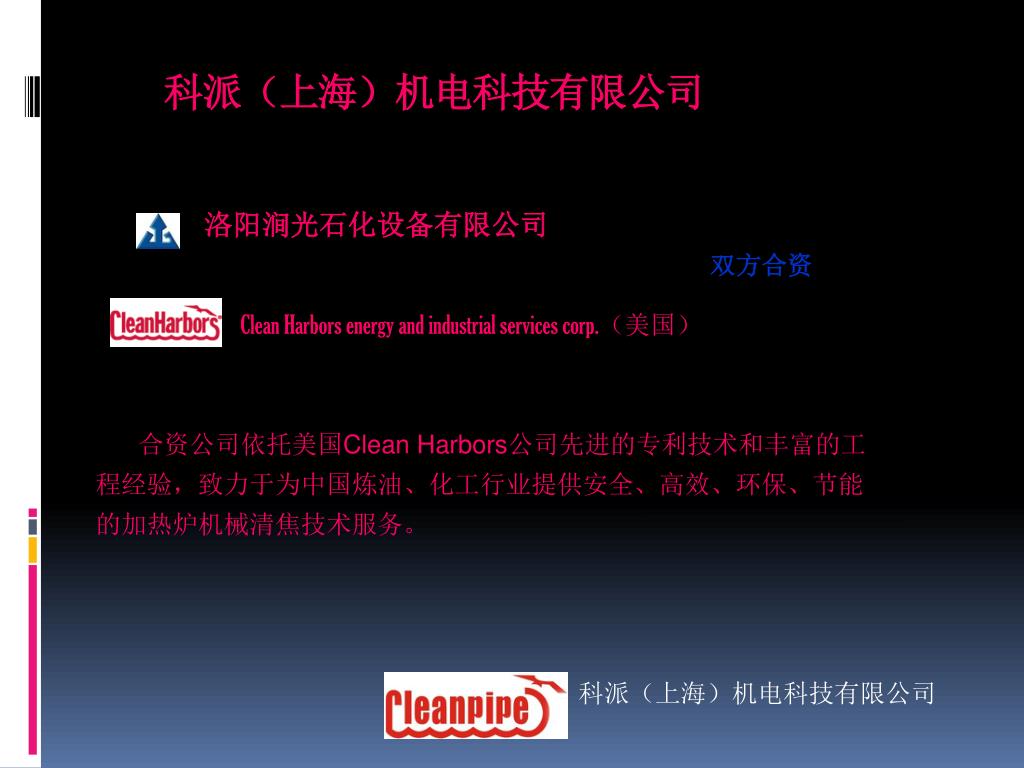

  3. 科派（上海）机电科技有限公司 洛阳涧光石化设备有限公司 双方合资 Clean Harbors energy and industrial services corp.（美国） 合资公司依托美国Clean Harbors公司先进的专利技术和丰富的工程经验，致力于为中国炼油、化工行业提供安全、高效、环保、节能的加热炉机械清焦技术服务。 科派（上海）机电科技有限公司

  4. 洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商。洛阳涧光石化设备有限公司是致力于为石化行业提供延迟焦化水力除焦程序控制系统和机械设备及配件、技术咨询与技术服务的专业供应商。 科派（上海）机电科技有限公司

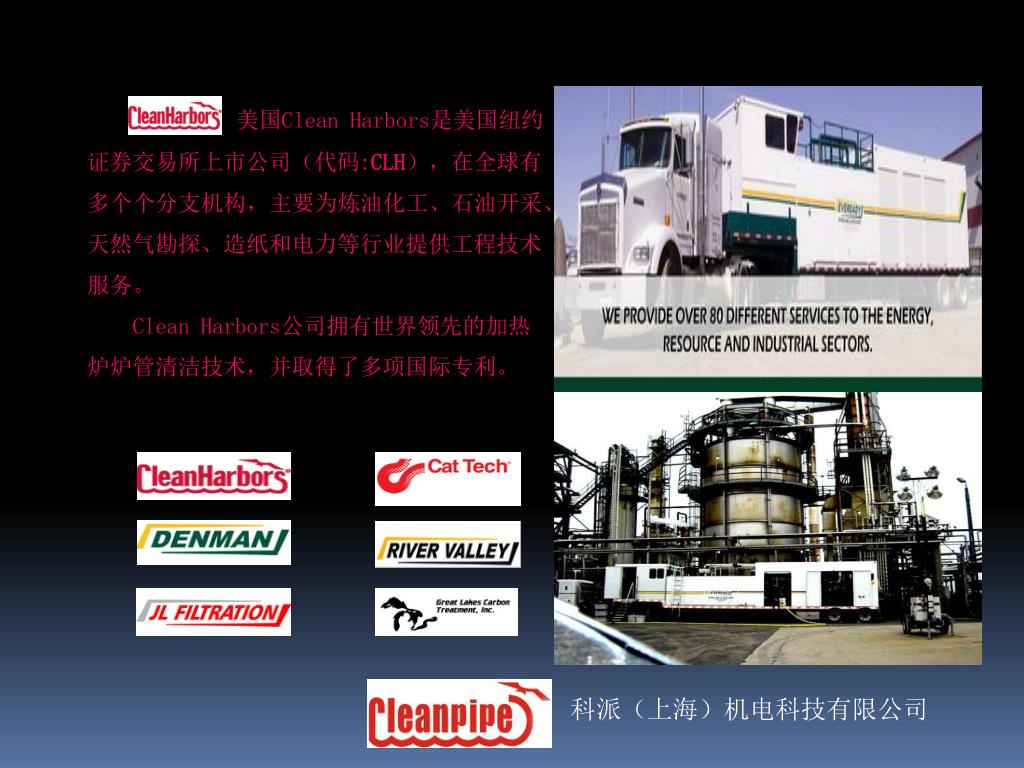

  5. 美国Clean Harbors是美国纽约证券交易所上市公司（代码:CLH），在全球有多个个分支机构，主要为炼油化工、石油开采、天然气勘探、造纸和电力等行业提供工程技术服务。 Clean Harbors公司拥有世界领先的加热炉炉管清洁技术，并取得了多项国际专利。 科派（上海）机电科技有限公司

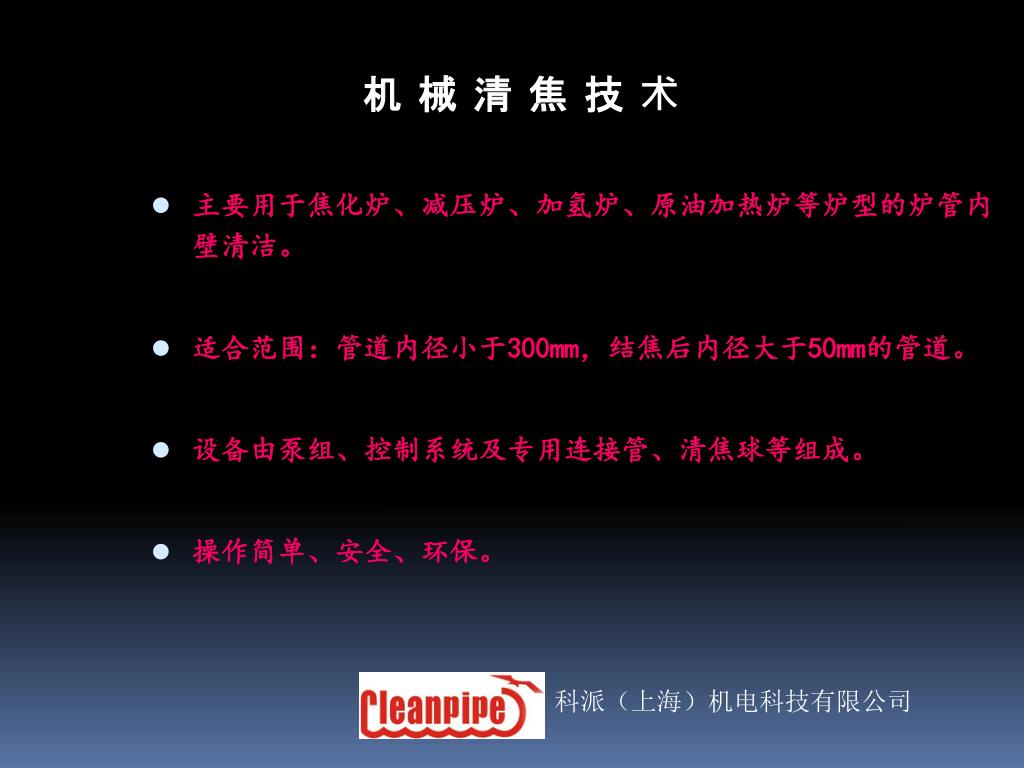

  6. 机械清焦技术 主要用于焦化炉、减压炉、加氢炉、原油加热炉等炉型的炉管内壁清洁。 适合范围：管道内径小于300mm，结焦后内径大于50mm的管道。 设备由泵组、控制系统及专用连接管、清焦球等组成。 操作简单、安全、环保。 科派（上海）机电科技有限公司

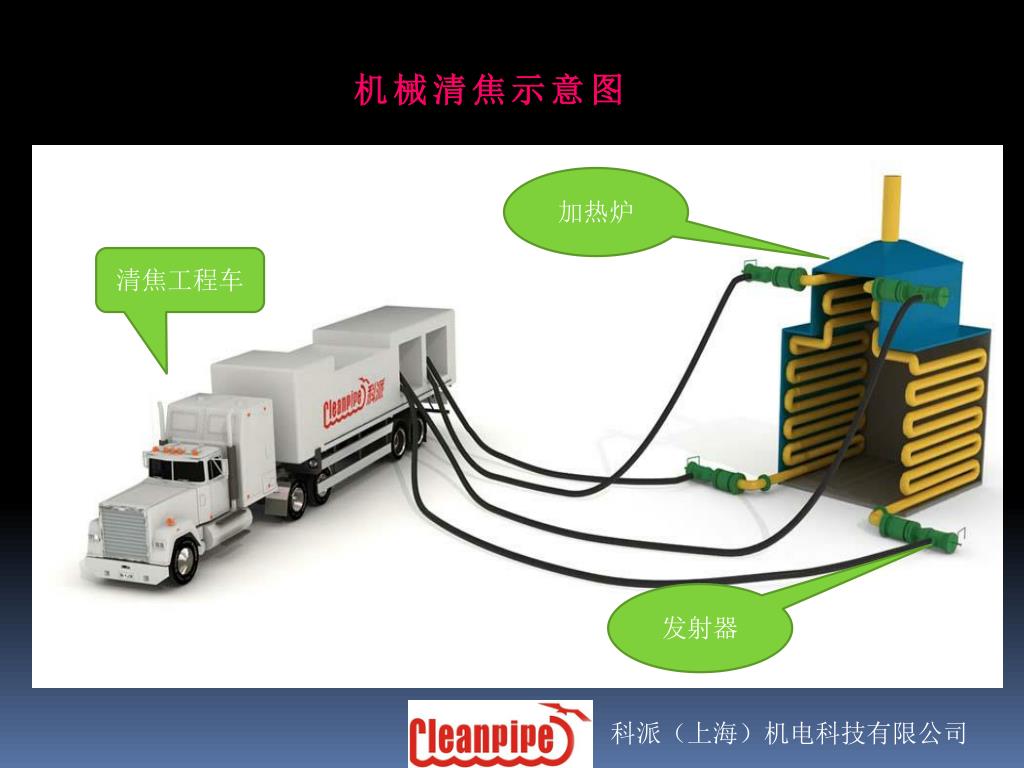

  7. 机械清焦示意图 加热炉 清焦工程车 发射器 科派（上海）机电科技有限公司

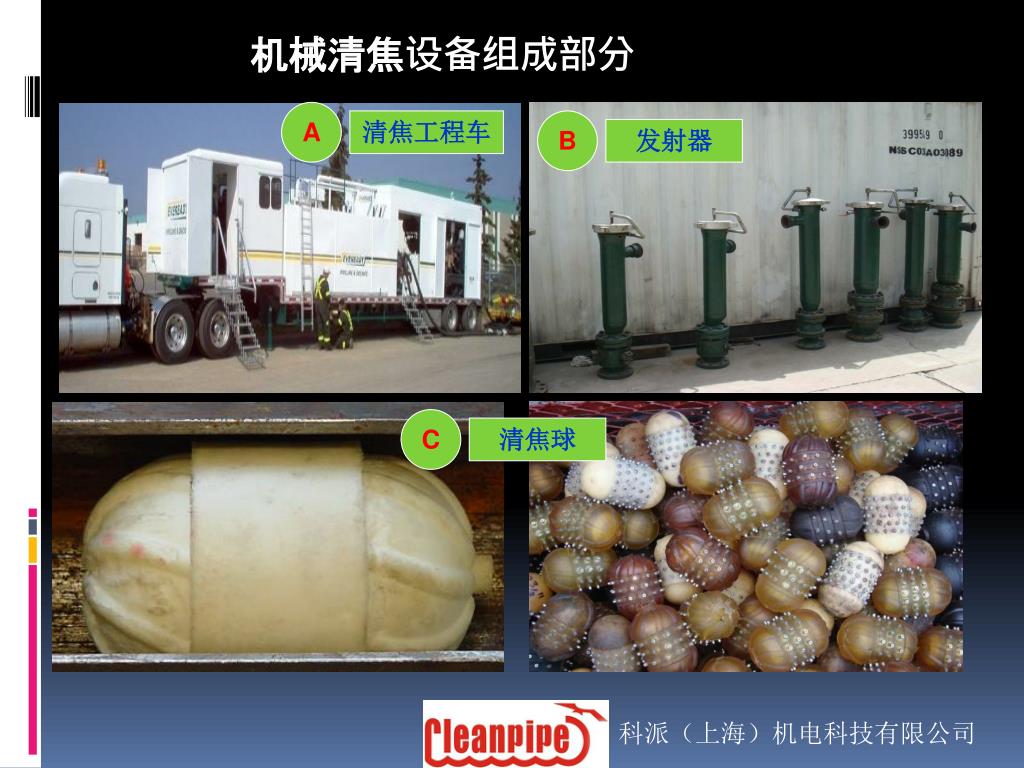

  8. 机械清焦设备组成部分 A 清焦工程车 B 发射器 C 清焦球 科派（上海）机电科技有限公司

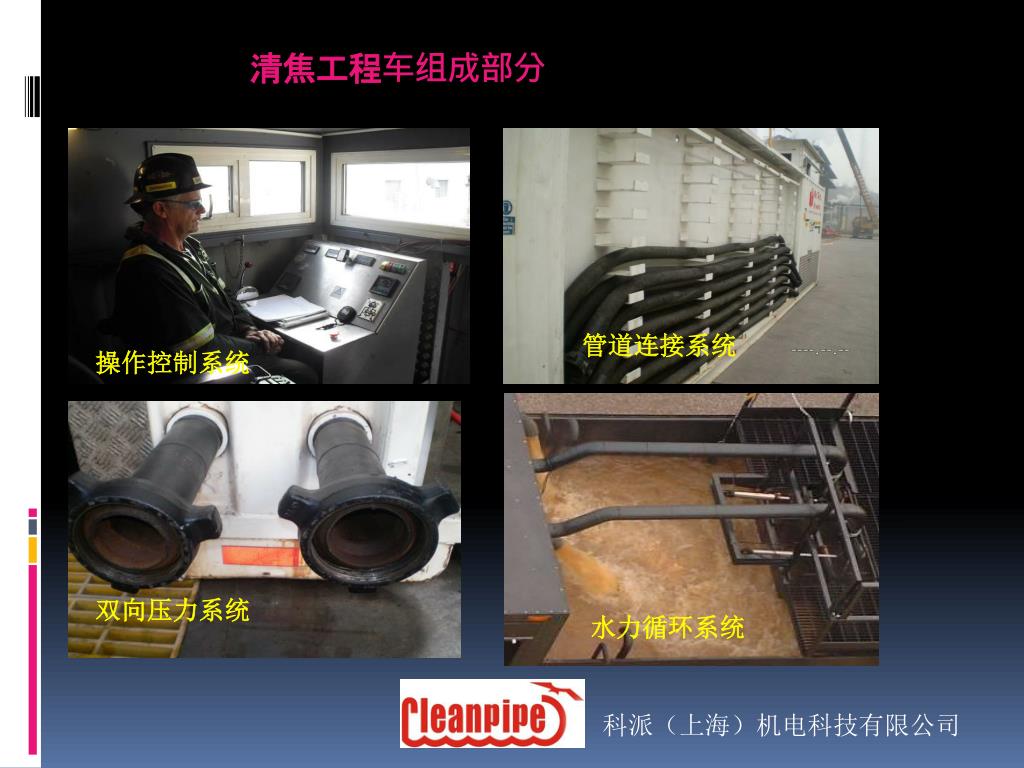

  9. 清焦工程车组成部分 管道连接系统 操作控制系统 双向压力系统 水力循环系统 科派（上海）机电科技有限公司

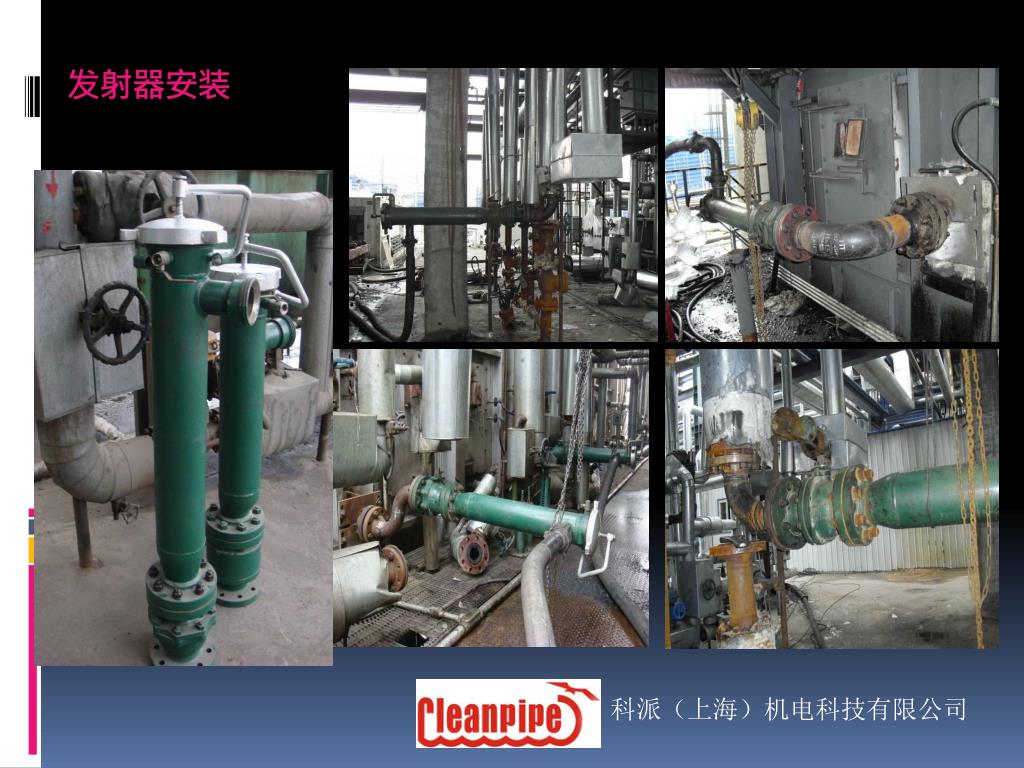

  10. 发射器安装 科派（上海）机电科技有限公司

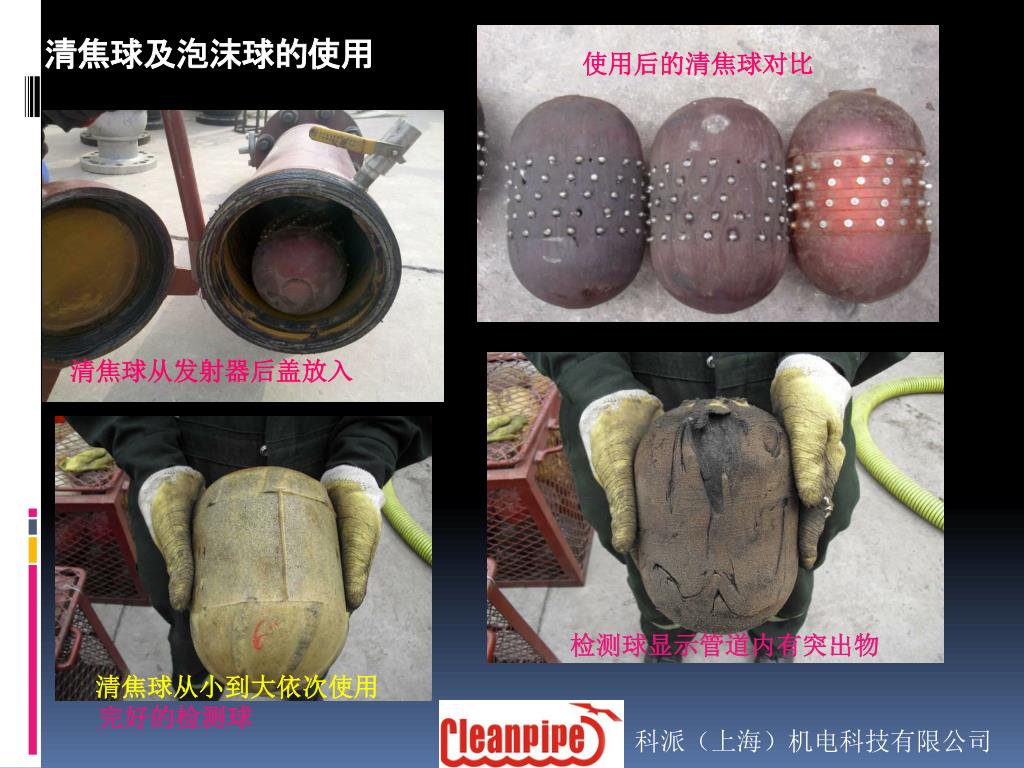

  11. 清焦球及泡沫球的使用 使用后的清焦球对比 清焦球从发射器后盖放入 检测球显示管道内有突出物 清焦球从小到大依次使用 完好的检测球 科派（上海）机电科技有限公司

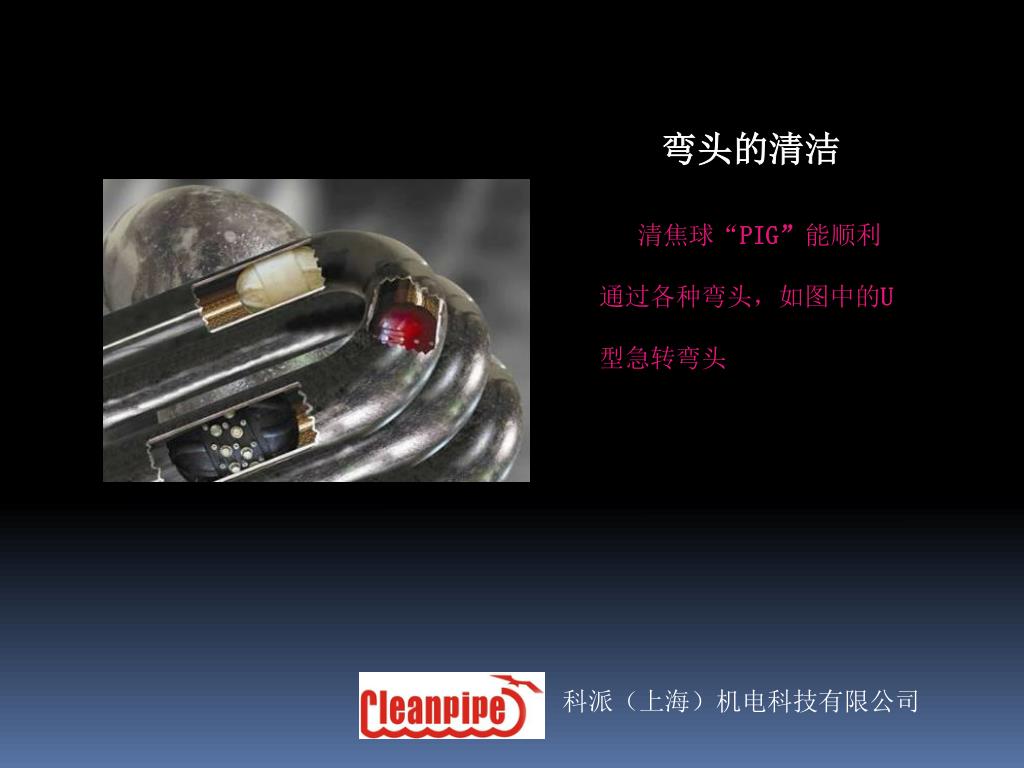

  12. 弯头的清洁 清焦球“PIG”能顺利通过各种弯头，如图中的U型急转弯头 科派（上海）机电科技有限公司

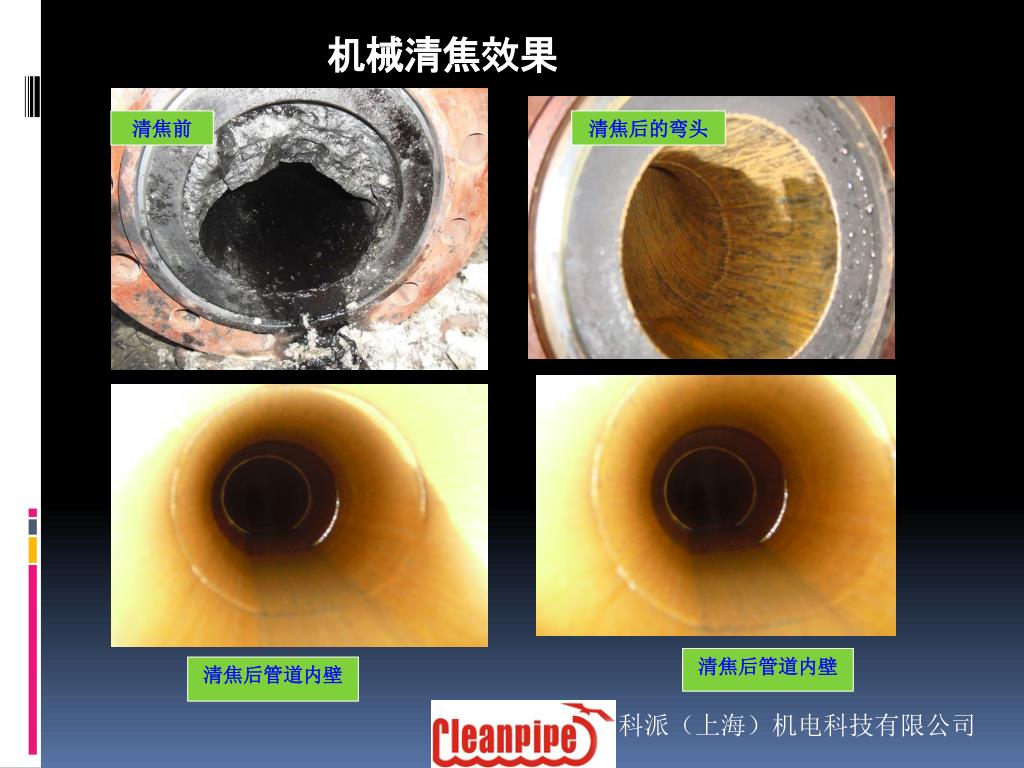

  13. 机械清焦效果 清焦前 清焦后的弯头 清焦后管道内壁 清焦后管道内壁 科派（上海）机电科技有限公司

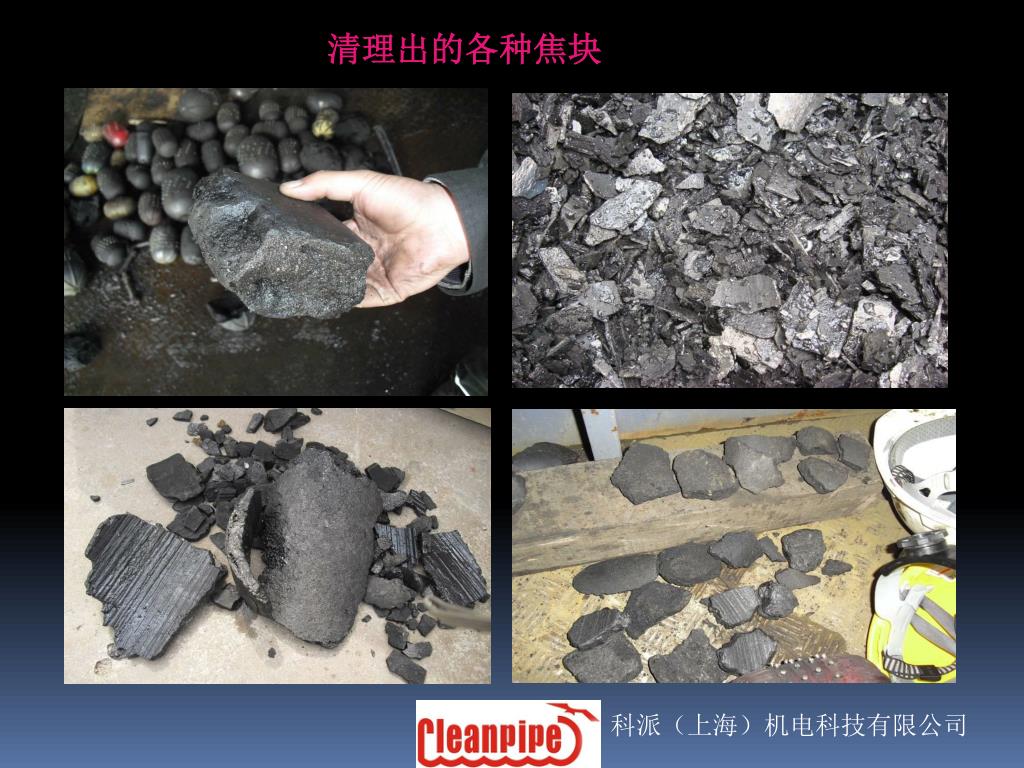

  14. 清理出的各种焦块 科派（上海）机电科技有限公司

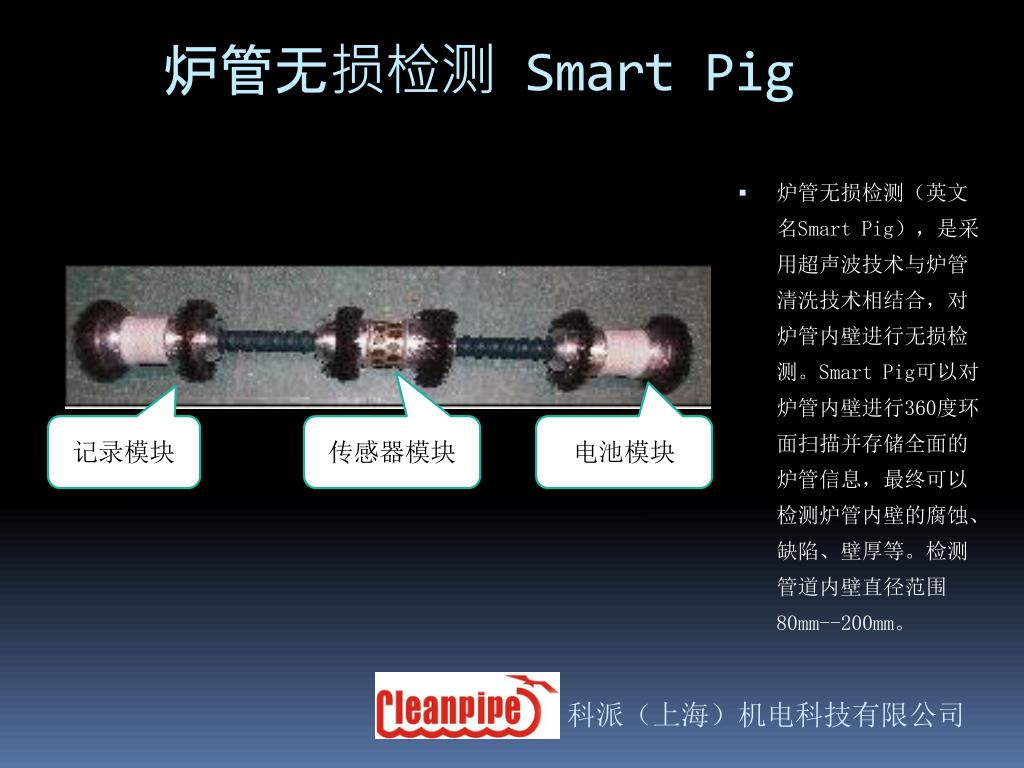

  15. 炉管无损检测 Smart Pig • 炉管无损检测（英文名Smart Pig），是采用超声波技术与炉管清洗技术相结合，对炉管内壁进行无损检测。Smart Pig可以对炉管内壁进行360度环面扫描并存储全面的炉管信息，最终可以检测炉管内壁的腐蚀、缺陷、壁厚等。检测管道内壁直径范围80mm--200mm。 记录模块 传感器模块 电池模块 科派（上海）机电科技有限公司

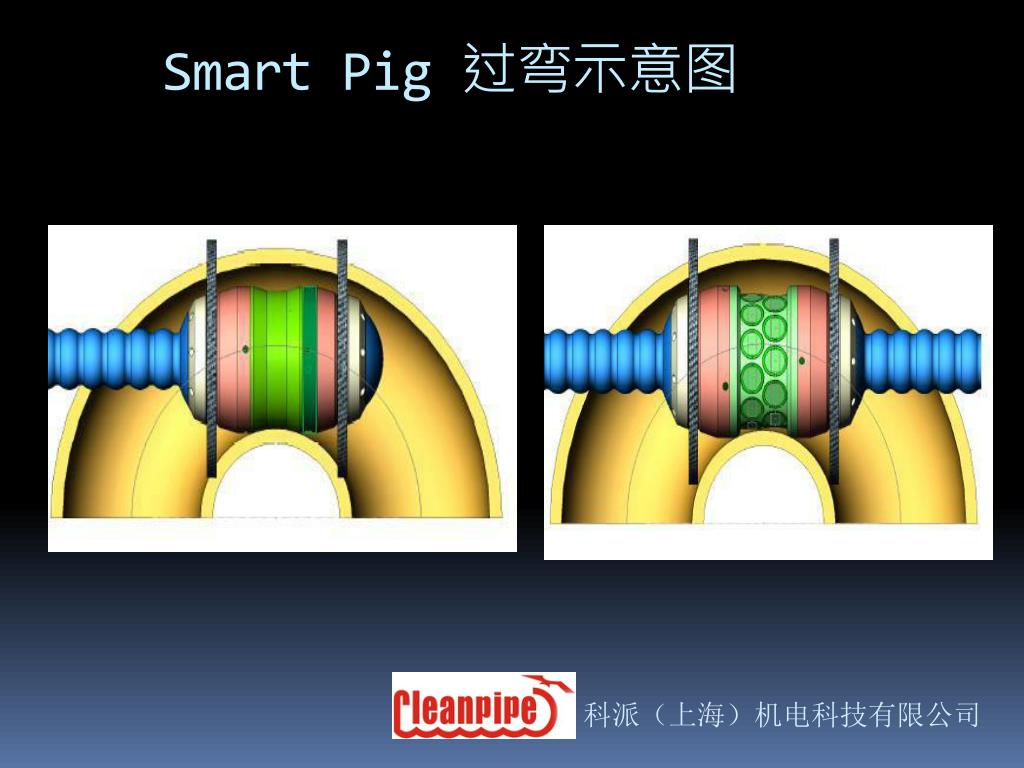

  16. Smart Pig 过弯示意图 科派（上海）机电科技有限公司

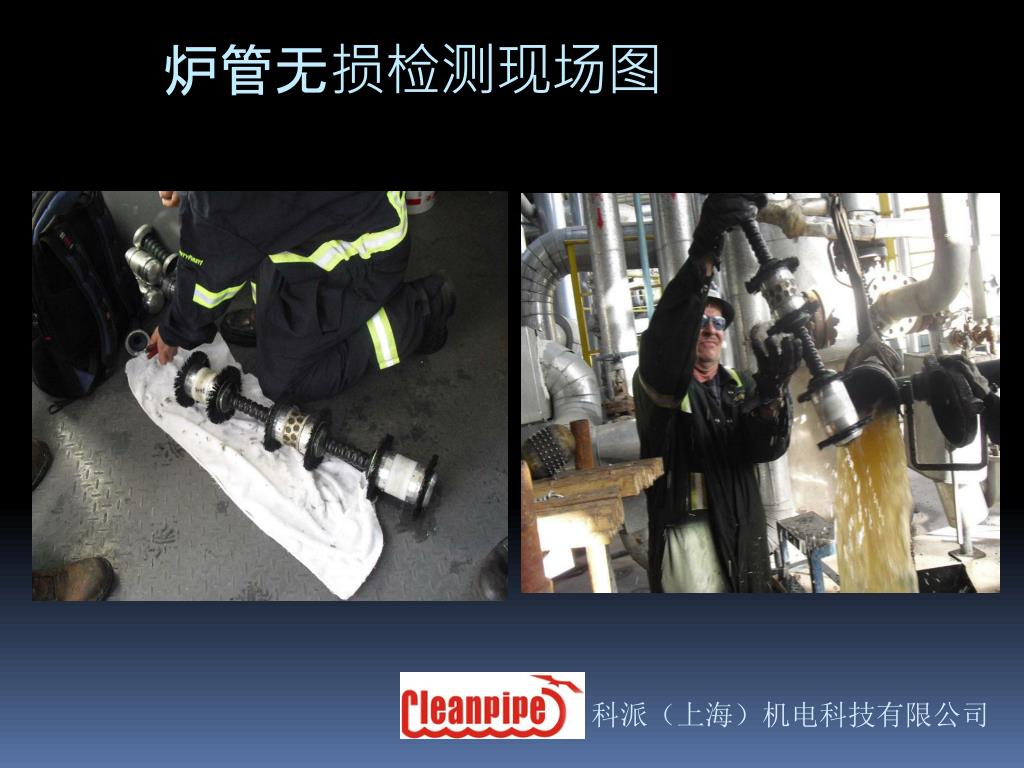

  17. 炉管无损检测现场图 科派（上海）机电科技有限公司

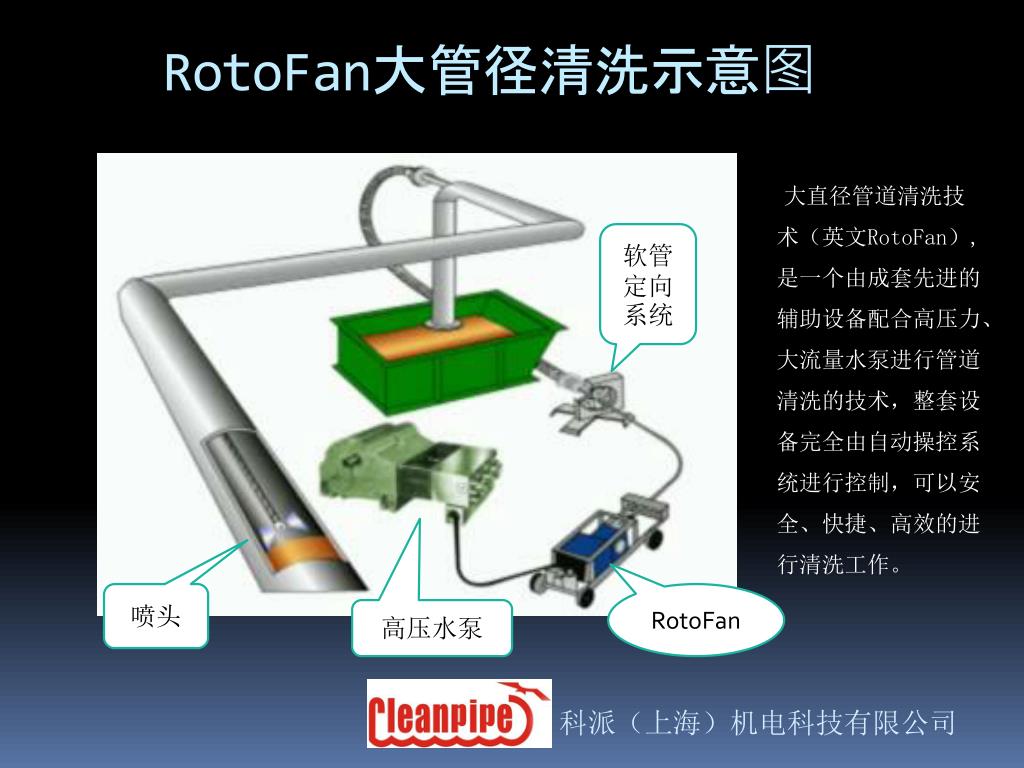

  18. RotoFan大管径清洗示意图 大直径管道清洗技术（英文RotoFan）,是一个由成套先进的辅助设备配合高压力、大流量水泵进行管道清洗的技术，整套设备完全由自动操控系统进行控制，可以安全、快捷、高效的进行清洗工作。 软管定向系统 喷头 RotoFan 高压水泵 科派（上海）机电科技有限公司

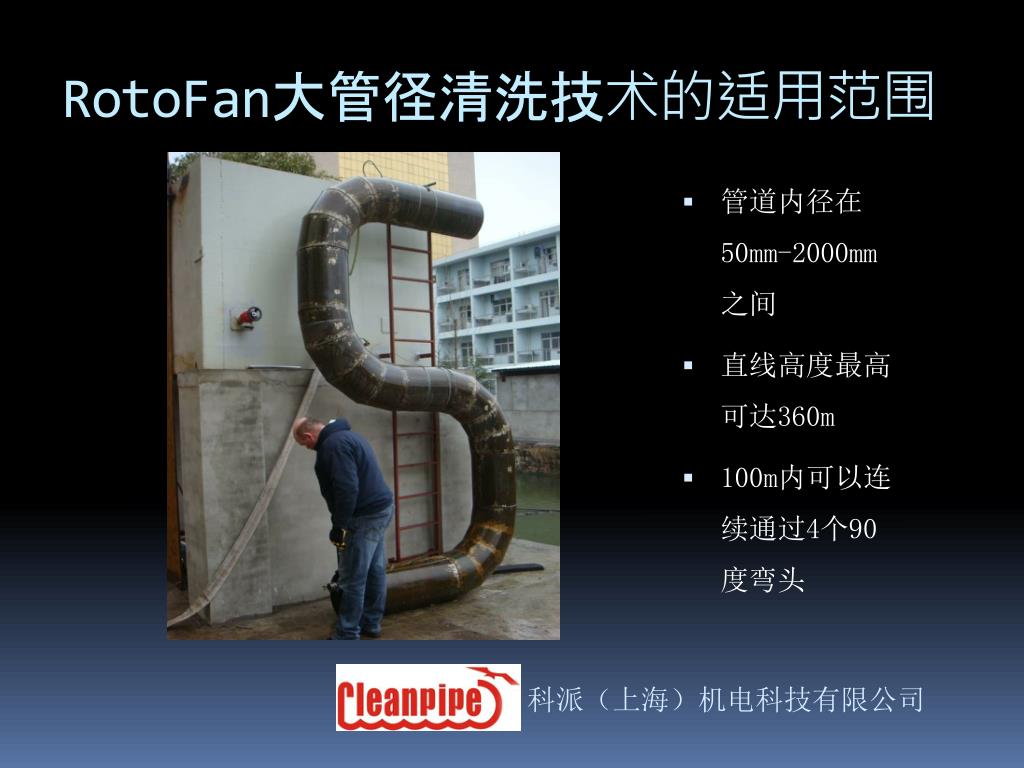

  19. RotoFan大管径清洗技术的适用范围 • 管道内径在50mm-2000mm之间 • 直线高度最高可达360m • 100m内可以连续通过4个90度弯头 科派（上海）机电科技有限公司

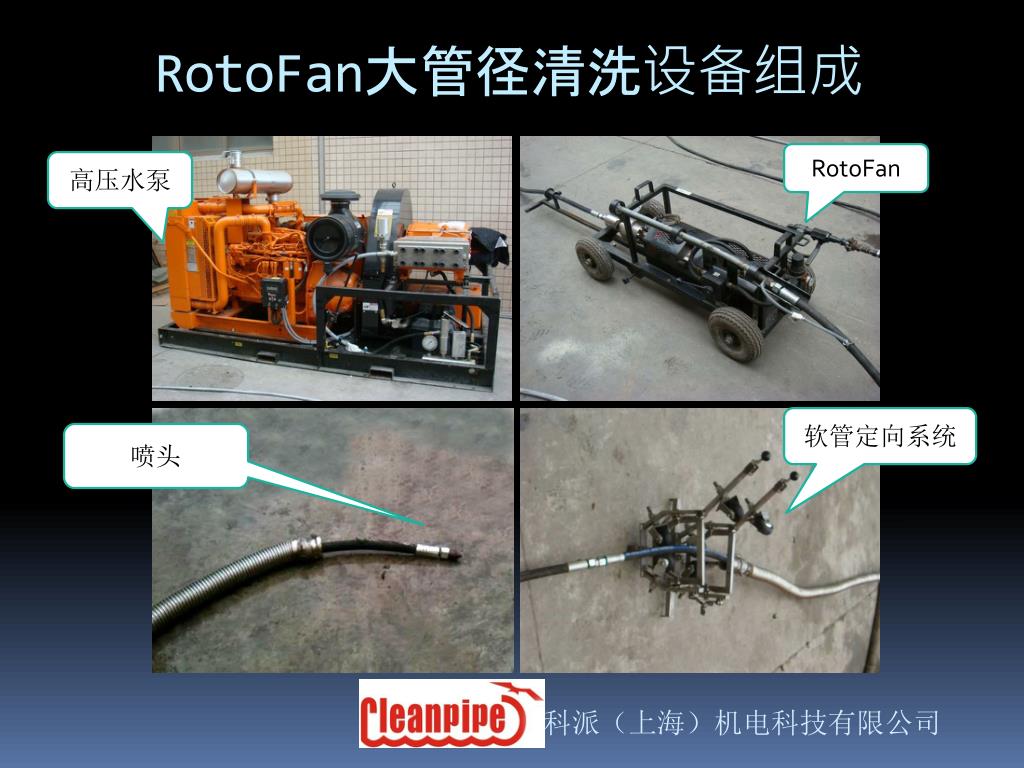

  20. RotoFan大管径清洗设备组成 RotoFan 高压水泵 软管定向系统 喷头 科派（上海）机电科技有限公司

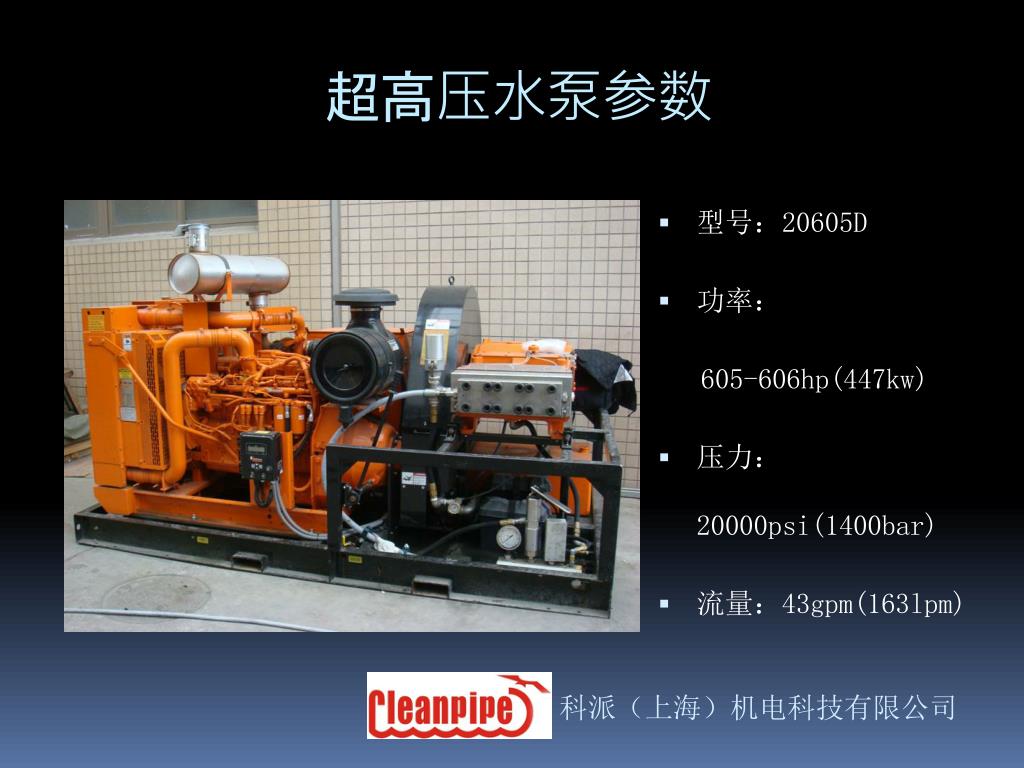

  21. 超高压水泵参数 • 型号：20605D • 功率： 605-606hp(447kw) • 压力：20000psi(1400bar) • 流量：43gpm(163lpm) 科派（上海）机电科技有限公司

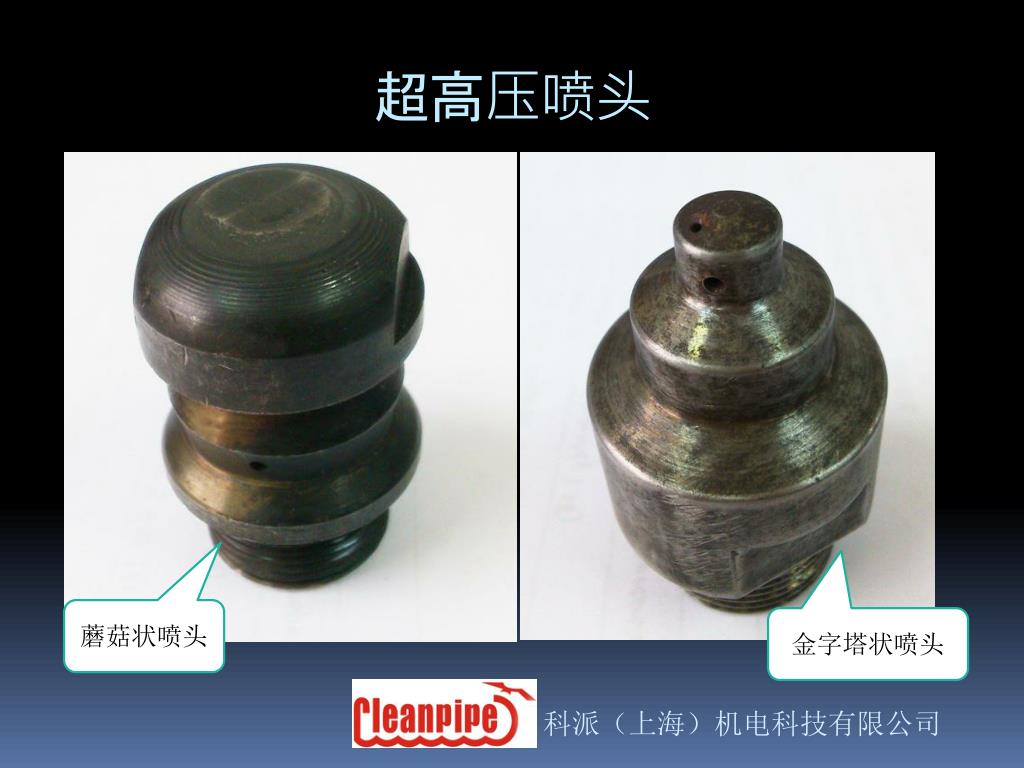

  22. 超高压喷头 蘑菇状喷头 金字塔状喷头 科派（上海）机电科技有限公司

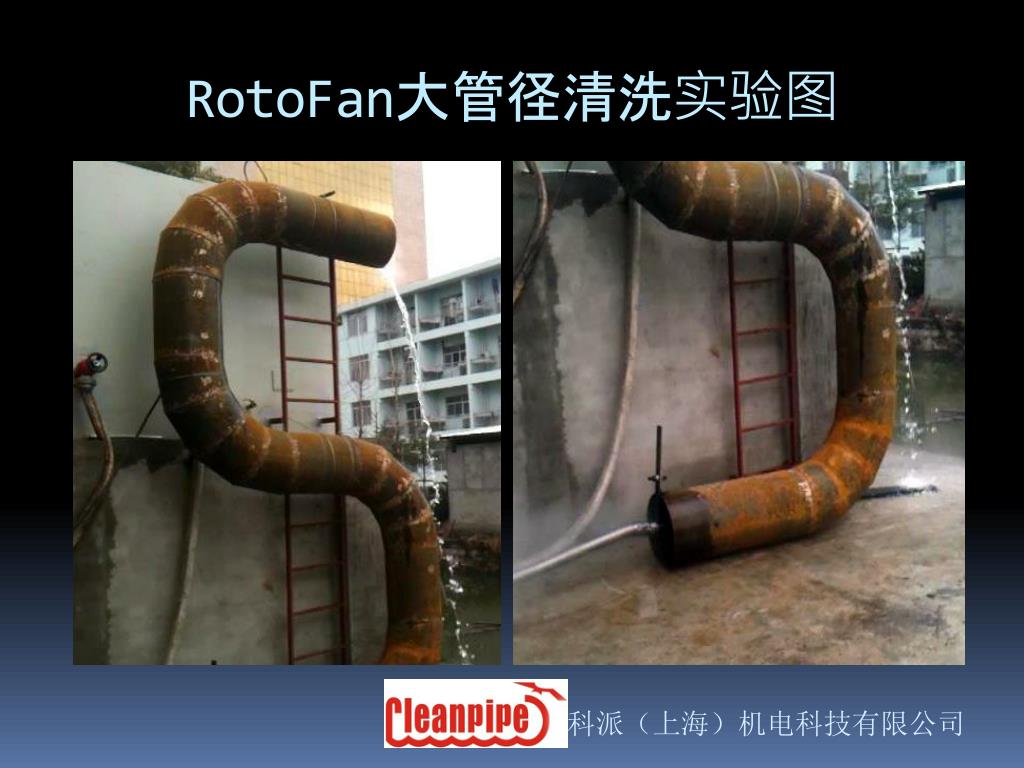

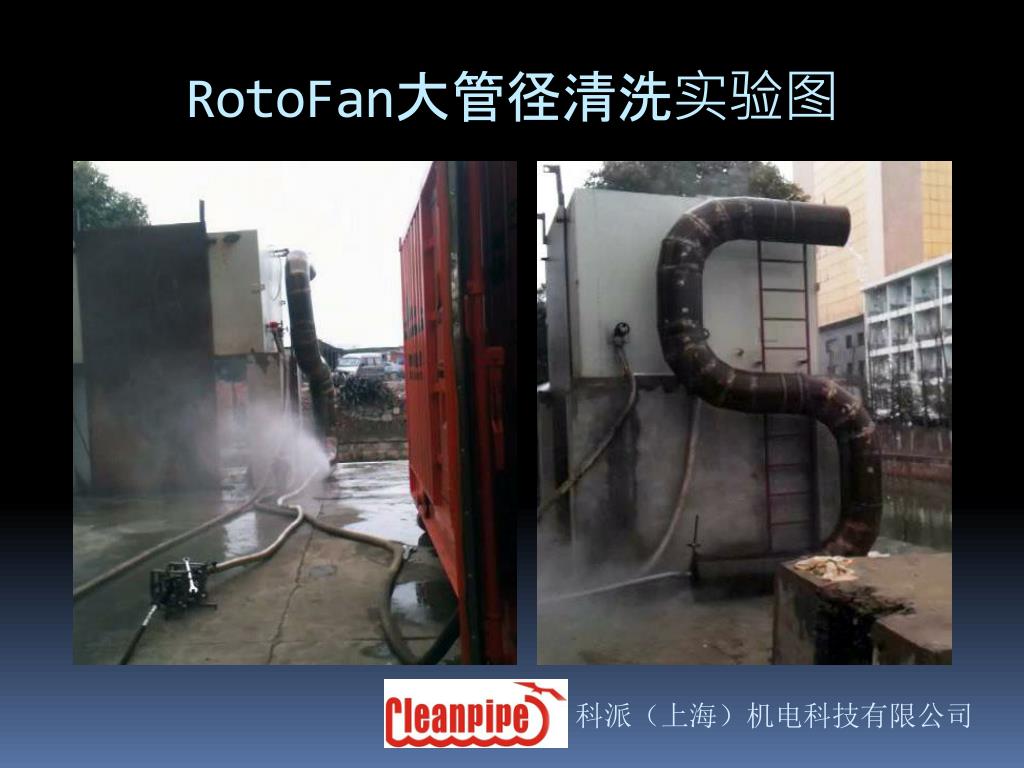

  23. RotoFan大管径清洗实验图 科派（上海）机电科技有限公司

  24. RotoFan大管径清洗实验图 科派（上海）机电科技有限公司

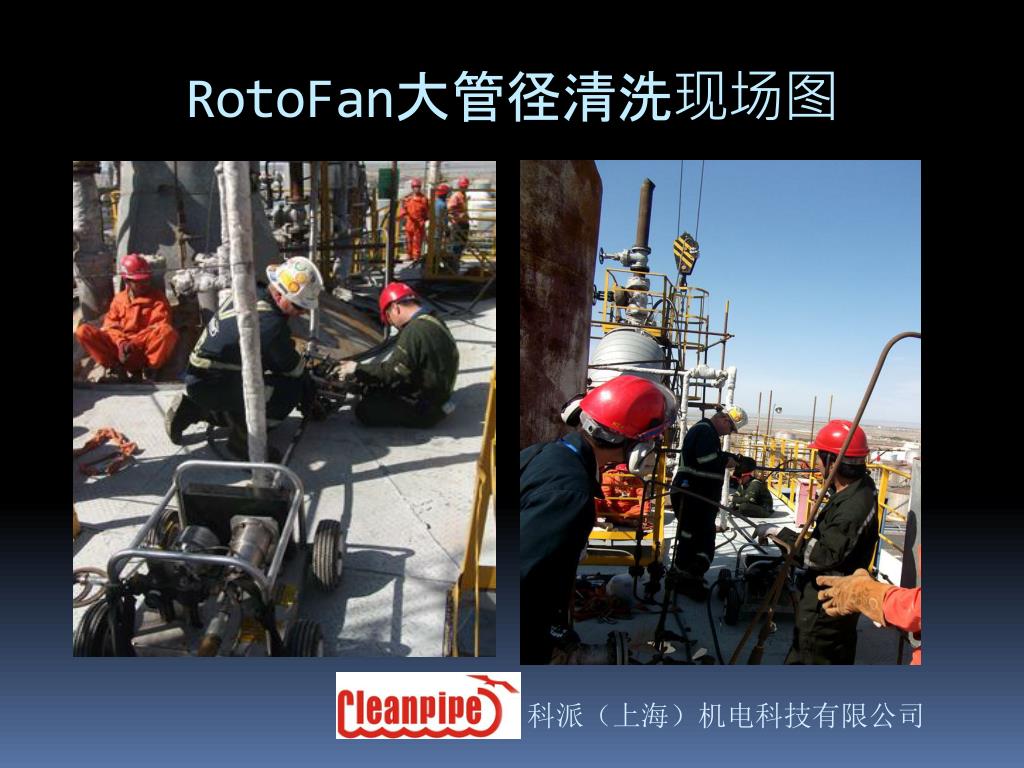

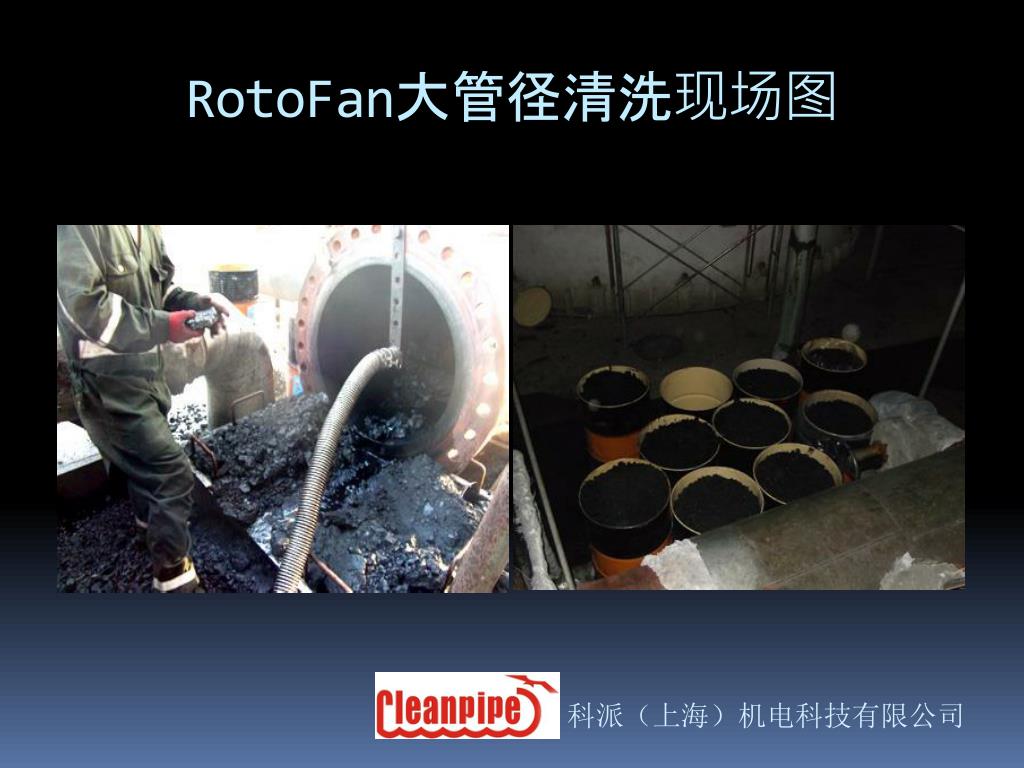

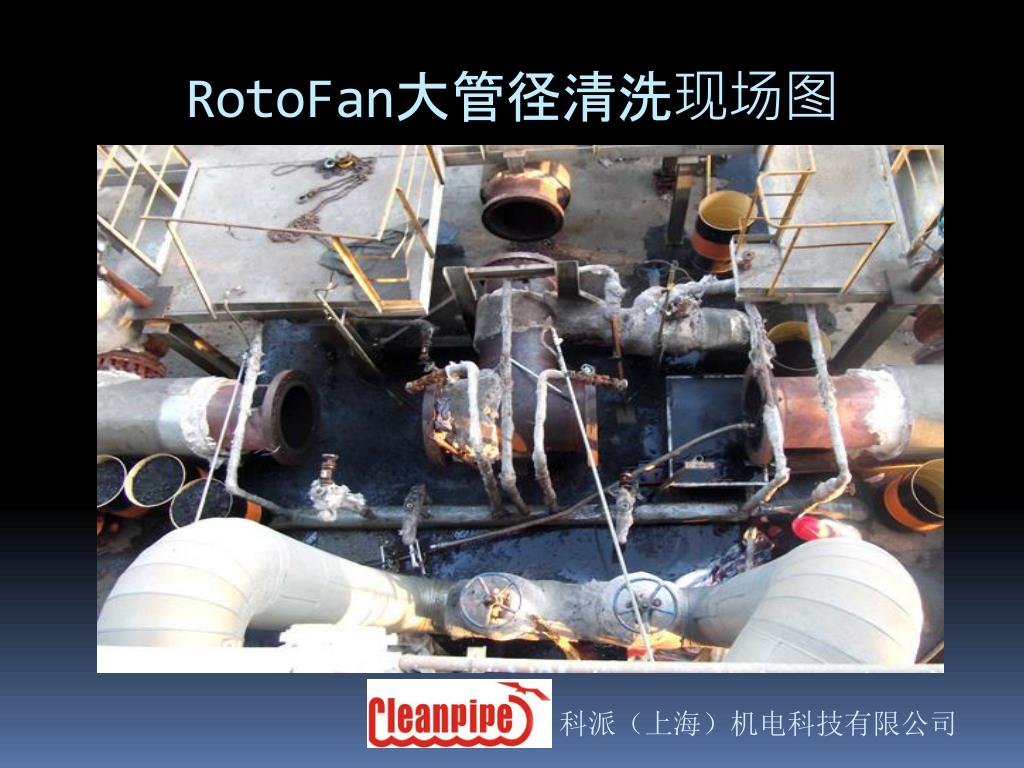

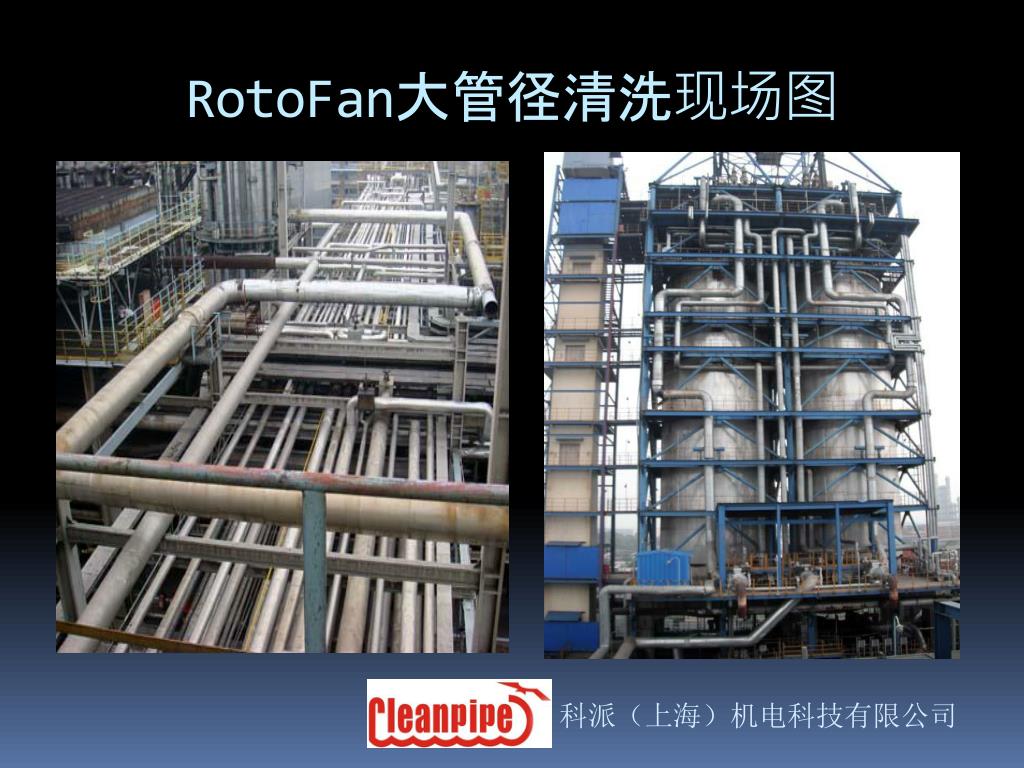

  25. RotoFan大管径清洗现场图 科派（上海）机电科技有限公司

  26. RotoFan大管径清洗现场图 科派（上海）机电科技有限公司

  27. RotoFan大管径清洗现场图 科派（上海）机电科技有限公司

  28. RotoFan大管径清洗现场图 科派（上海）机电科技有限公司

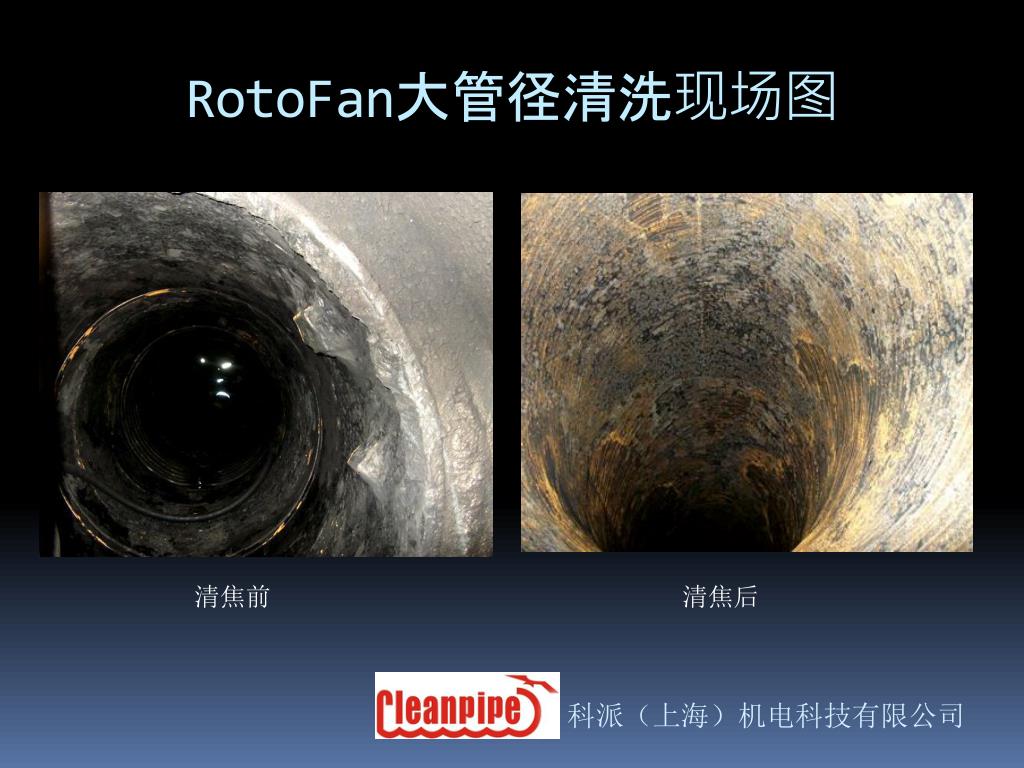

  29. RotoFan大管径清洗现场图 清焦后 清焦前 科派（上海）机电科技有限公司

  30. RotoFan大管径清洗现场图 科派（上海）机电科技有限公司

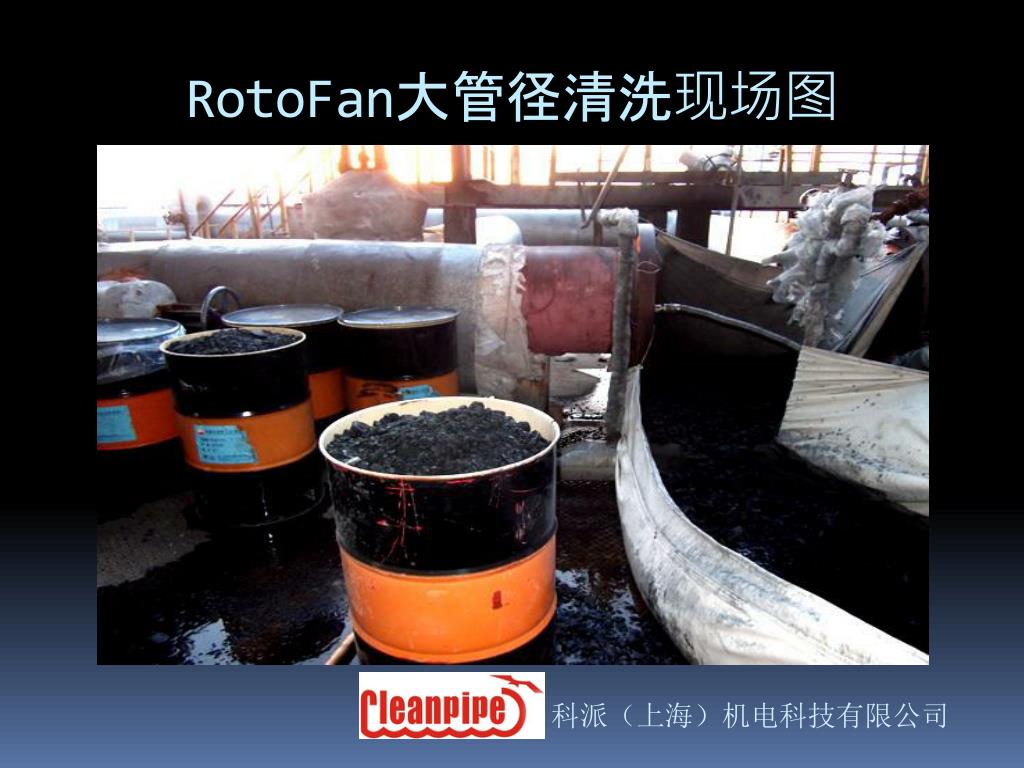

  31. RotoFan大管径清洗现场图 科派（上海）机电科技有限公司

  32. 对外交流 科派（上海）机电科技有限公司

  33. 服务专线：0379-67090878 • 传真：0379-67090878 • 邮箱: cleanpipe@163.com 谢谢！ 科派（上海）机电科技有限公司
