  1. Студент: Поляков Н.Ю. , ФРТК, 515 гр. Научный руководитель: д.т.н. Сахин Ю.Х. Разработка контроллера встроенного интерфейса AXI в составесистемы на кристалле «Эльбрус-S2»

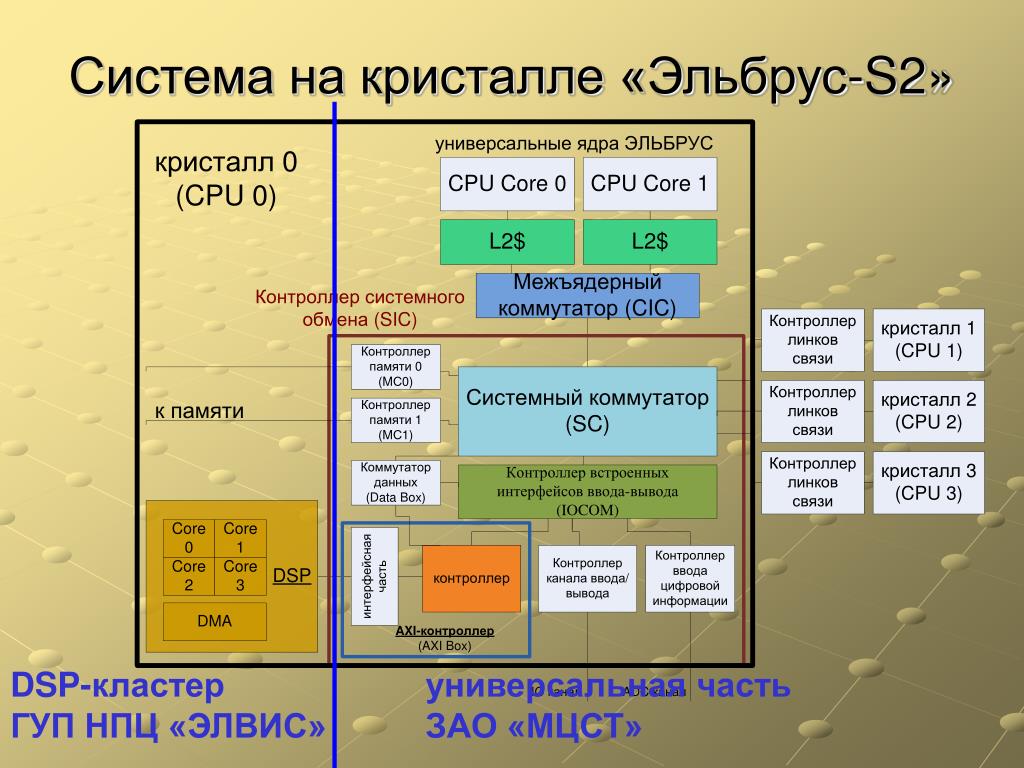

  2. Система на кристалле «Эльбрус-S2» DSP-кластер ГУП НПЦ «ЭЛВИС» универсальная часть ЗАО «МЦСТ»

  3. 4-процессорная конфигурация системы на кристалле «Эльбрус-S2»

  4. Взаимодействие DSP c процессорными ядрами ЭЛЬБРУС (универсальной частью, УЧ) • IO-обмен (Input/Output) : DSP-slave редкие короткие запросы • DMA-обмен (Direct Memory Access) : DSP-master передача больших массивов данных AMBA 3.0 AXI

  5. Функциональное разделениеAXI-контроллера • произвольная длина пакета • останов передачи после любой посылки • непрерывная передача пакета • 32 байта без маски • 32 байта с маской • 64 байта без маски

  6. Требования: обеспечить минимальные задержки передачи данных DMA-обмена при максимальной загруженности канала обеспечить минимальное время выполнения коротких IO-обменов Постановка задачи:Разработать AXI-контроллер для включения DSP в состав системы на кристалле «Эльбрус-S2»

  7. Структурная схема контроллера(SIC IFace) IO DMA

  8. Модуль выполнения DMA-записей (DMAWR) CPU0 CPU1 CPU2 CPU3 • Этапы выполнения записи: • буферизация заявок от DSP • передача данных в коммутатор данных (Data Box) без буферизации • отправка заявки на запись в контроллеры линков • Достоинство: • отсутствие буфера данных

  9. Модуль выполнения DMA-чтений (DMARD) • Этапы выполнения чтения: • буферизация запросов от DSP • формирование и отправка запросов на DMA-чтение в УЧ • сбор и буферизация когерентных ответов от кэшей • выдача ответов с данными в AXI IFace • отправка в УЧ сообщения о завершении DMA-чтения Достоинство: Очередь ответов о завершении операции позволяет освободить ячейку буфера данных раньше, чем отправится сообщение

  10. Структурная схема контроллера(SIC IFace) IO

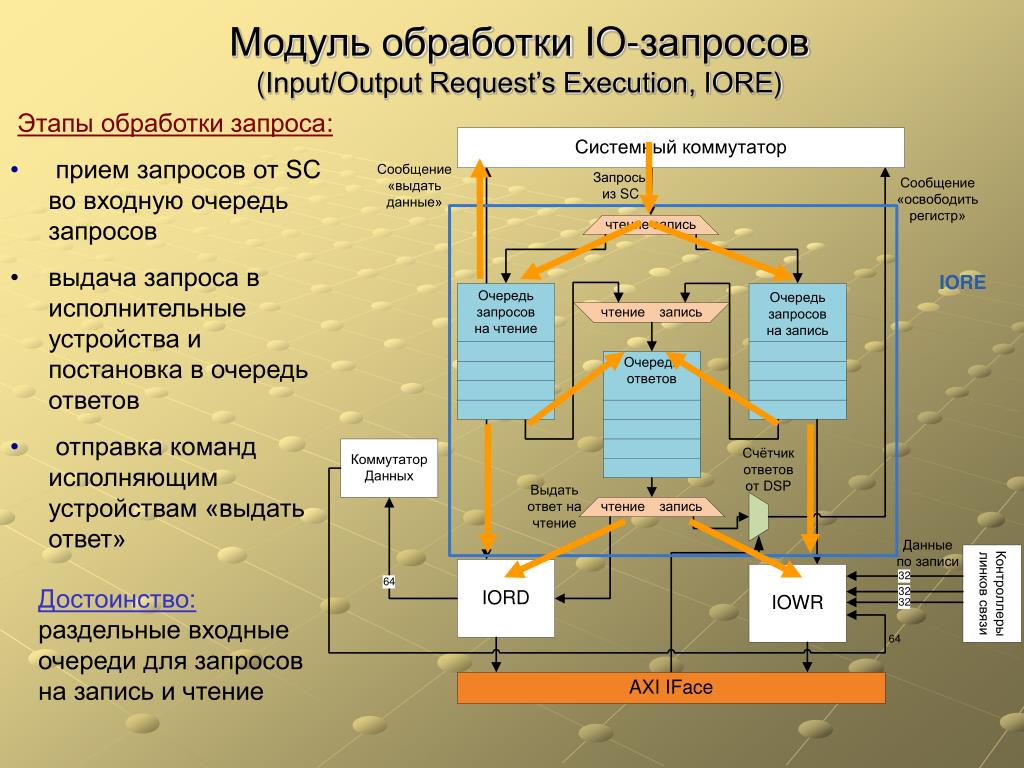

  11. Модуль обработки IO-запросов(Input/Output Request’s Execution, IORE) • Этапы обработки запроса: • прием запросов от SC во входную очередь запросов • выдача запроса в исполнительные устройства ипостановка в очередь ответов • отправка команд исполняющим устройствам «выдать ответ» Достоинство: раздельные входные очереди для запросов на запись и чтение

  12. Разделение входных очередей t

  13. Исполнительные устройства IO-обмена IO-чтение IO-запись Основная функция модулей– сбор и выдача данных

  14. Оптимизация использования буфера данных 32 байта 64 байта Применяется в модулях IORD и IOWR

  15. ОптимизацииОптимизация форматного IO-чтения Запрос на 2 слова Буфер данных IORD Запрос на 2 слова AXI • чтение 1 слова (1 такт) • чтение 2 слов (2 такта) • чтение 4 слов (4 такта) Применяется в модуле IORD

  16. Фактические характеристики Максимальная загруженность канала Одиночные запросы

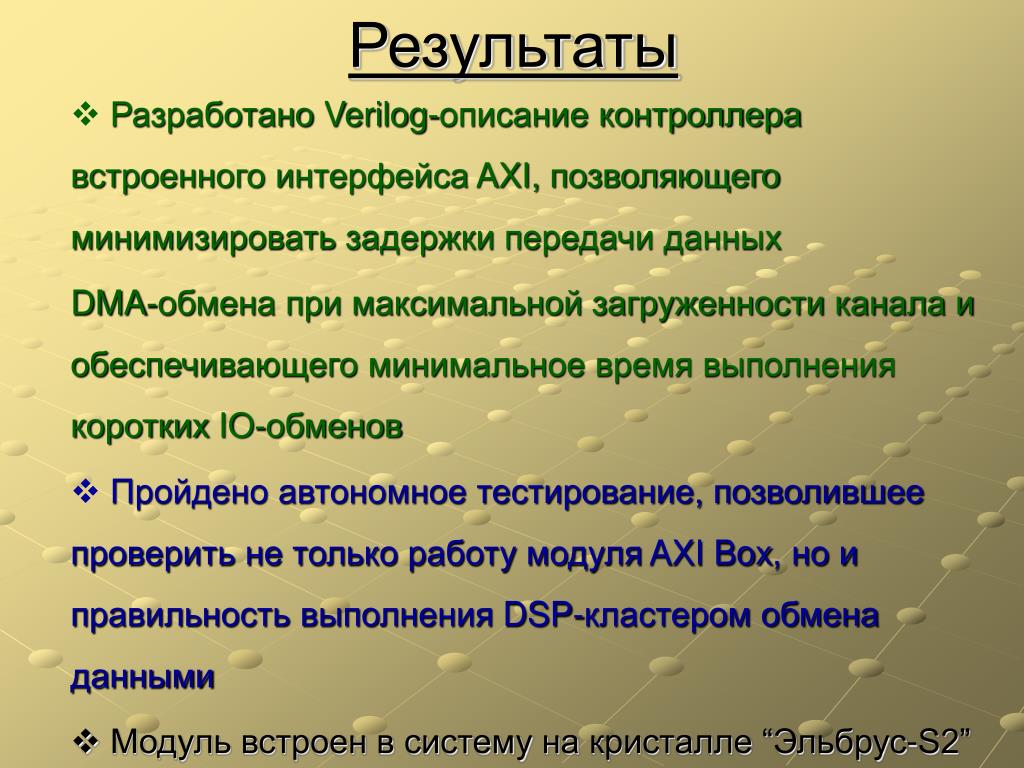

  17. Результаты • Разработано Verilog-описание контроллера встроенного интерфейса AXI, позволяющего минимизировать задержки передачи данных DMA-обмена при максимальной загруженности канала и обеспечивающего минимальное время выполнения коротких IO-обменов • Пройдено автономное тестирование, позволившее проверить не только работу модуля AXI Box, но и правильность выполнения DSP-кластером обмена данными • Модуль встроен в системунакристалле “Эльбрус-S2”

  18. Спасибо за внимание!
