磁体与磁场 电流的磁场 电磁铁 【专题十】 磁场对电流的作用 电磁转换与电磁波 电磁感应 发电机 信息 电磁波的应用

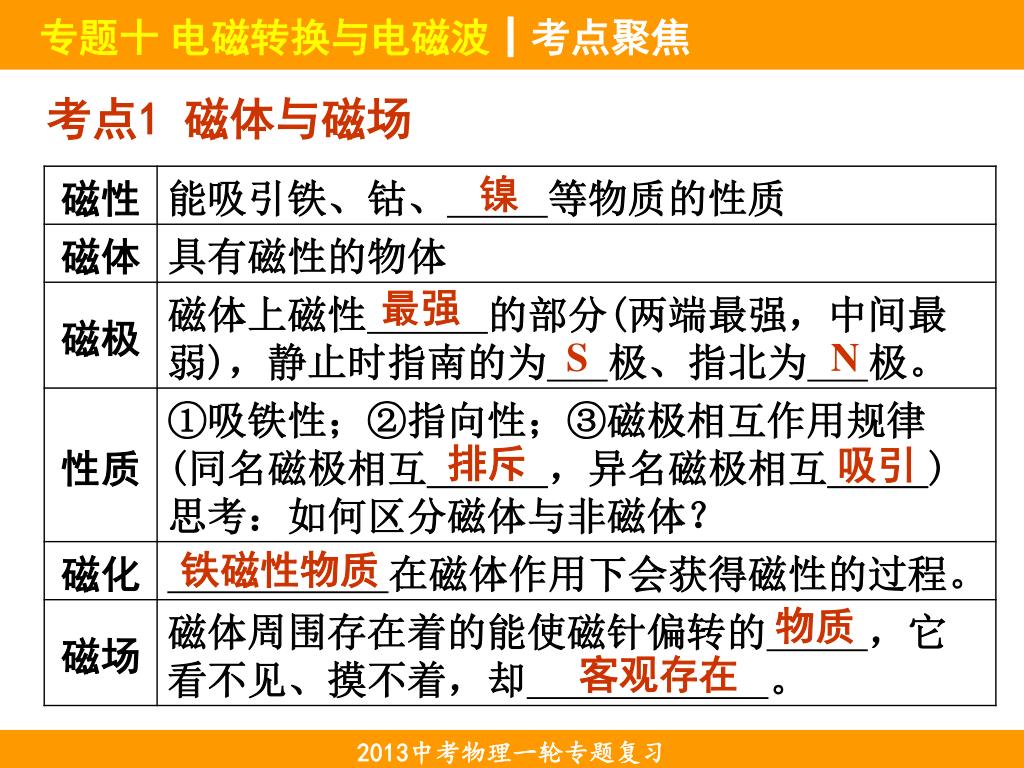

专题十 电磁转换与电磁波┃考点聚焦 考点1 磁体与磁场 镍 最强 S N 排斥 吸引 铁磁性物质 物质 客观存在

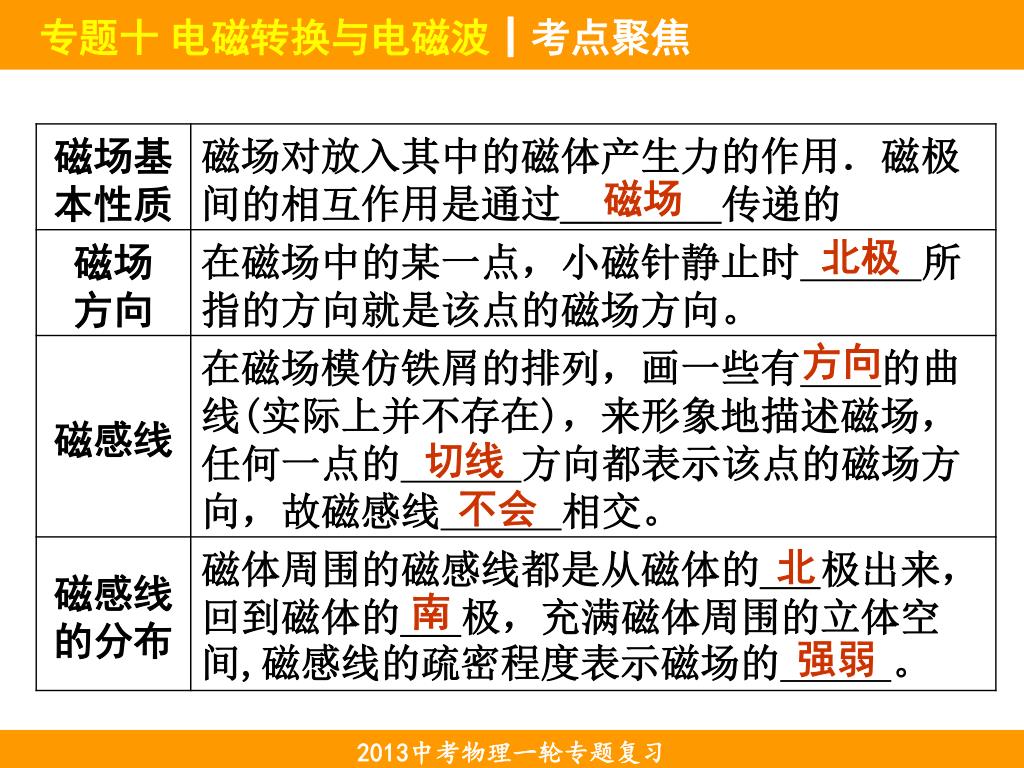

专题十 电磁转换与电磁波┃考点聚焦 磁场 北极 方向 切线 不会 北 南 强弱

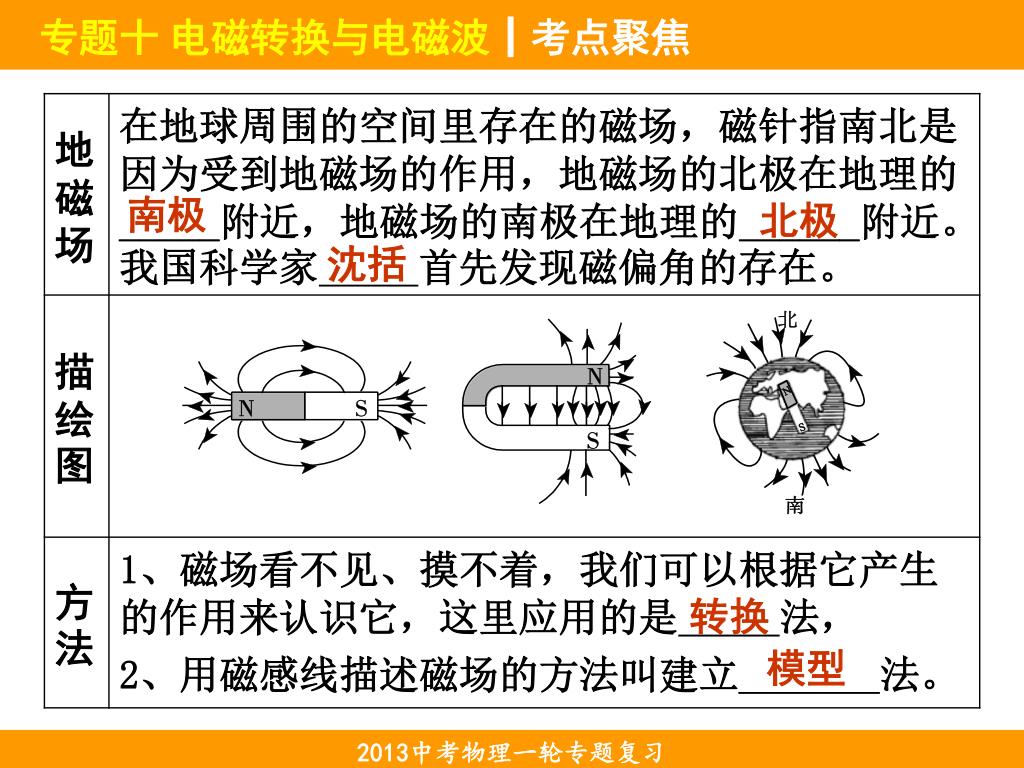

专题十 电磁转换与电磁波┃考点聚焦 南极 北极 沈括 转换 模型

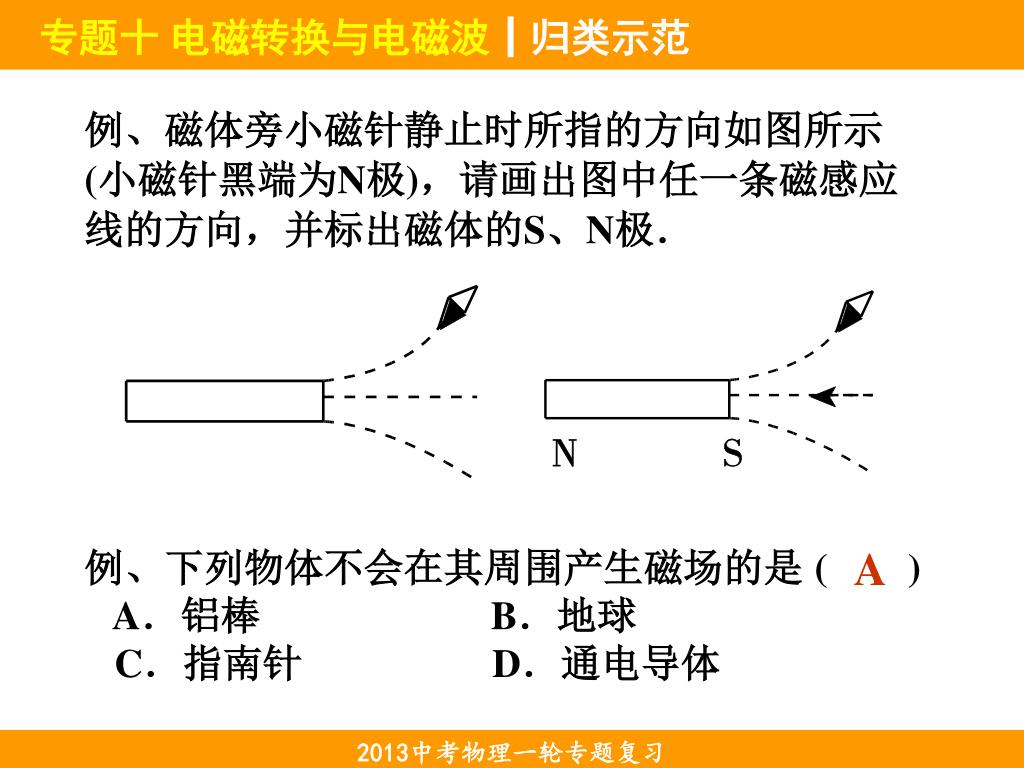

专题十 电磁转换与电磁波┃归类示范 例、磁体旁小磁针静止时所指的方向如图所示 (小磁针黑端为N极)，请画出图中任一条磁感应 线的方向，并标出磁体的S、N极． A 例、下列物体不会在其周围产生磁场的是 () A．铝棒 B．地球 C．指南针 D．通电导体

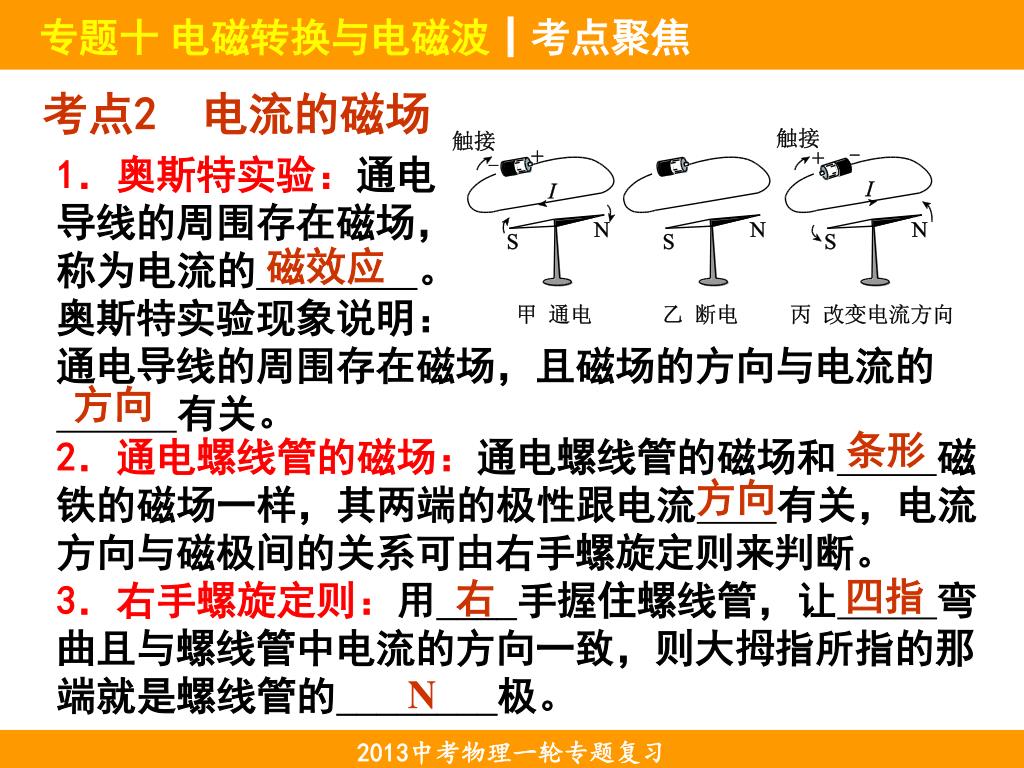

专题十 电磁转换与电磁波┃考点聚焦 考点2 电流的磁场 1．奥斯特实验：通电 导线的周围存在磁场， 称为电流的________。 奥斯特实验现象说明： 通电导线的周围存在磁场，且磁场的方向与电流的 有关。 磁效应 方向 条形 2．通电螺线管的磁场：通电螺线管的磁场和磁 铁的磁场一样，其两端的极性跟电流有关，电流 方向与磁极间的关系可由右手螺旋定则来判断。 3．右手螺旋定则：用____手握住螺线管，让弯 曲且与螺线管中电流的方向一致，则大拇指所指的那 端就是螺线管的________极。 方向 四指 右 N

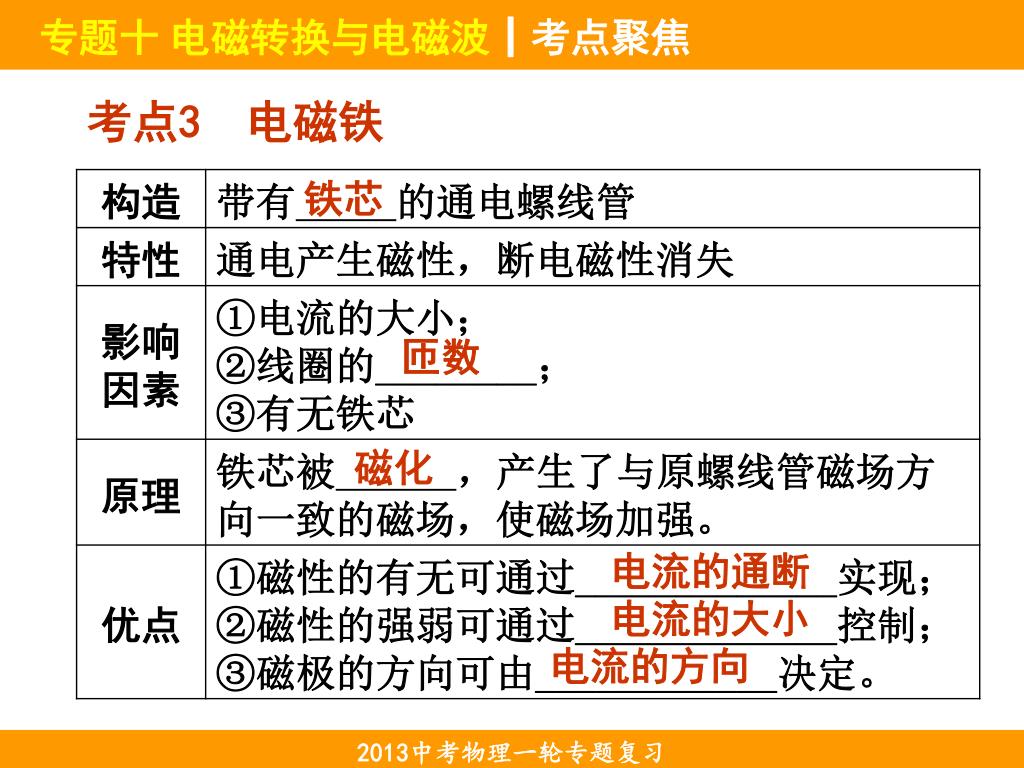

专题十 电磁转换与电磁波┃考点聚焦 考点3 电磁铁 铁芯 匝数 磁化 电流的通断 电流的大小 电流的方向

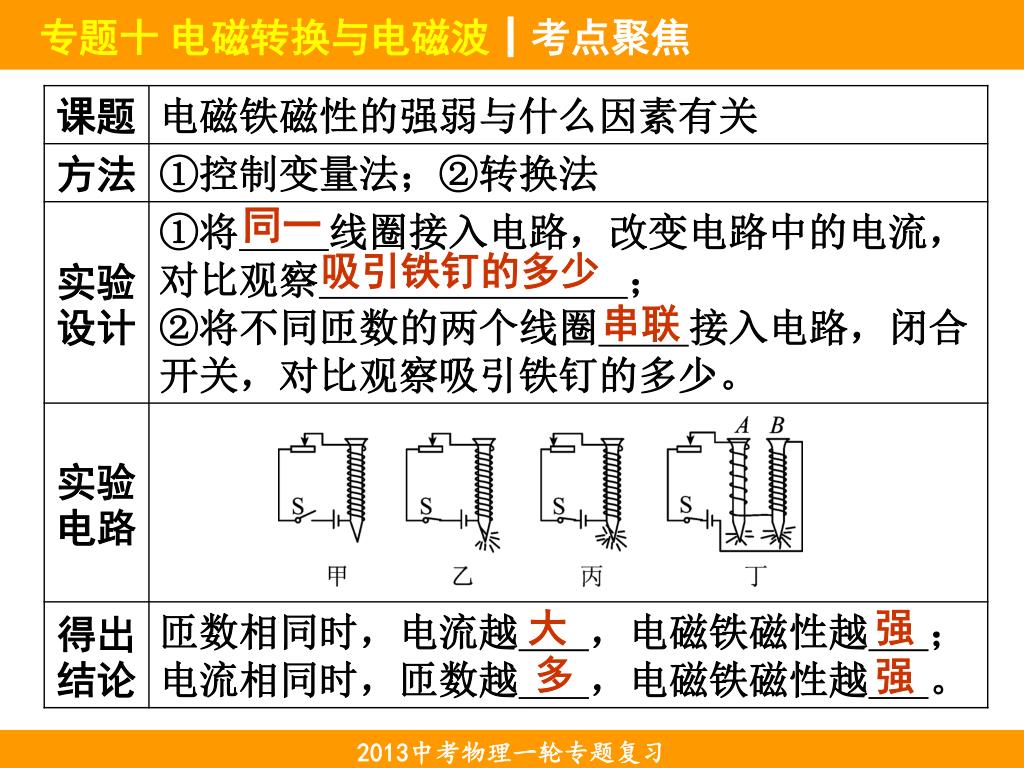

专题十 电磁转换与电磁波┃考点聚焦 同一 吸引铁钉的多少 串联 大 强 多 强

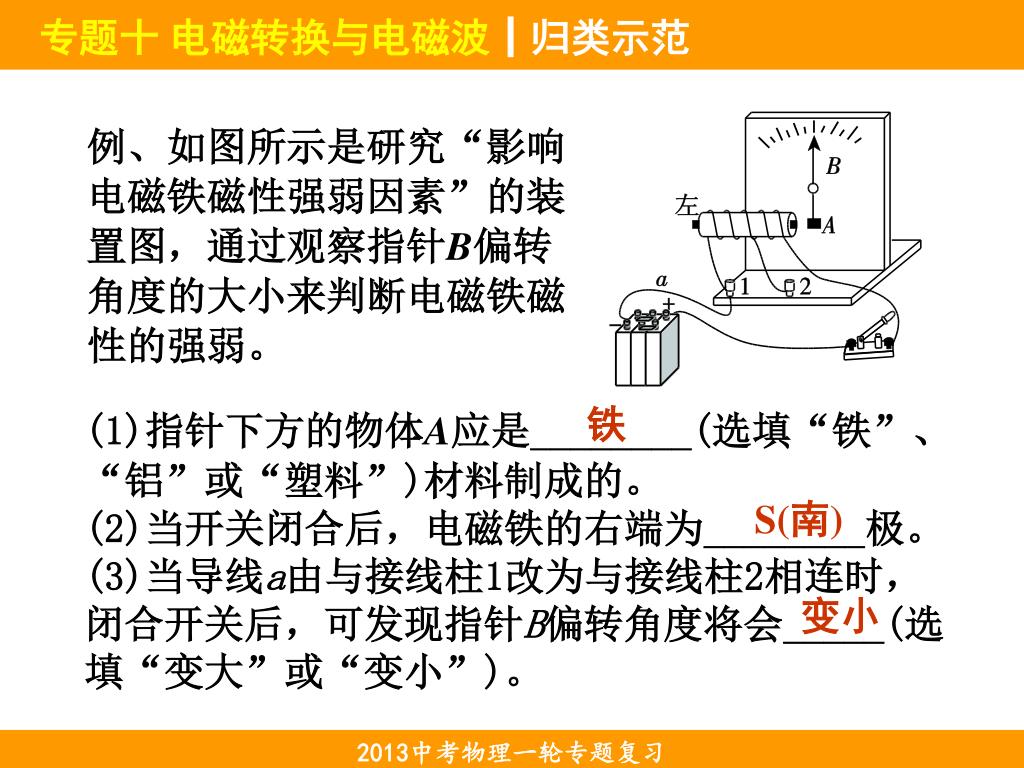

专题十 电磁转换与电磁波┃归类示范 例、如图所示是研究“影响 电磁铁磁性强弱因素”的装 置图，通过观察指针B偏转 角度的大小来判断电磁铁磁 性的强弱。 铁 (1)指针下方的物体A应是________(选填“铁”、 “铝”或“塑料”)材料制成的。 (2)当开关闭合后，电磁铁的右端为________极。 (3)当导线a由与接线柱1改为与接线柱2相连时， 闭合开关后，可发现指针B偏转角度将会_____(选 填“变大”或“变小”)。 S(南) 变小

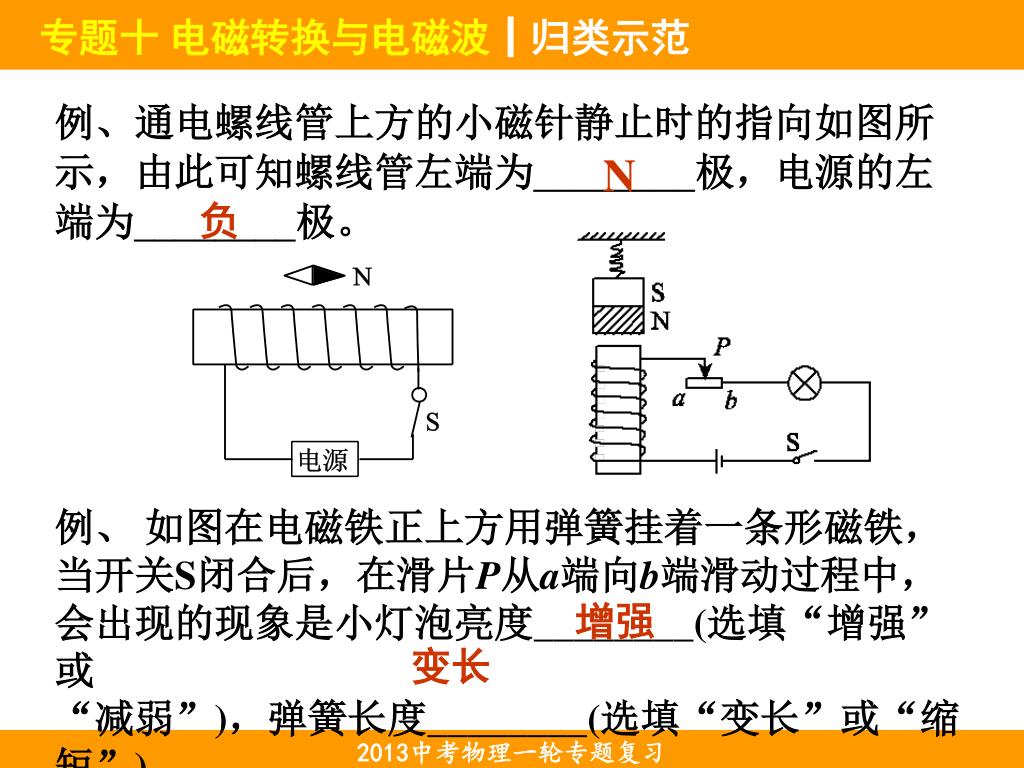

专题十 电磁转换与电磁波┃归类示范 例、通电螺线管上方的小磁针静止时的指向如图所示，由此可知螺线管左端为________极，电源的左端为________极。 N 负 例、 如图在电磁铁正上方用弹簧挂着一条形磁铁， 当开关S闭合后，在滑片P从a端向b端滑动过程中， 会出现的现象是小灯泡亮度________(选填“增强”或 “减弱”)，弹簧长度________(选填“变长”或“缩短”)。 增强 变长

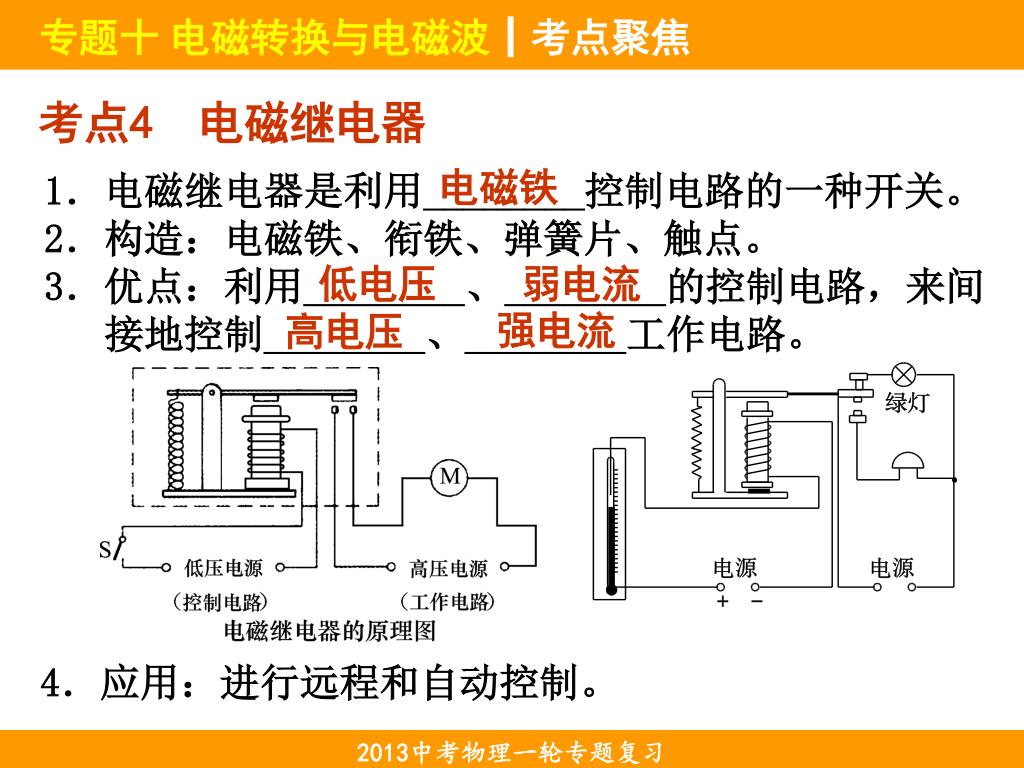

专题十 电磁转换与电磁波┃考点聚焦 考点4 电磁继电器 电磁铁 1．电磁继电器是利用________控制电路的一种开关。 2．构造：电磁铁、衔铁、弹簧片、触点。 3．优点：利用________、________的控制电路，来间 接地控制________、________工作电路。 低电压 弱电流 强电流 高电压 4．应用：进行远程和自动控制。

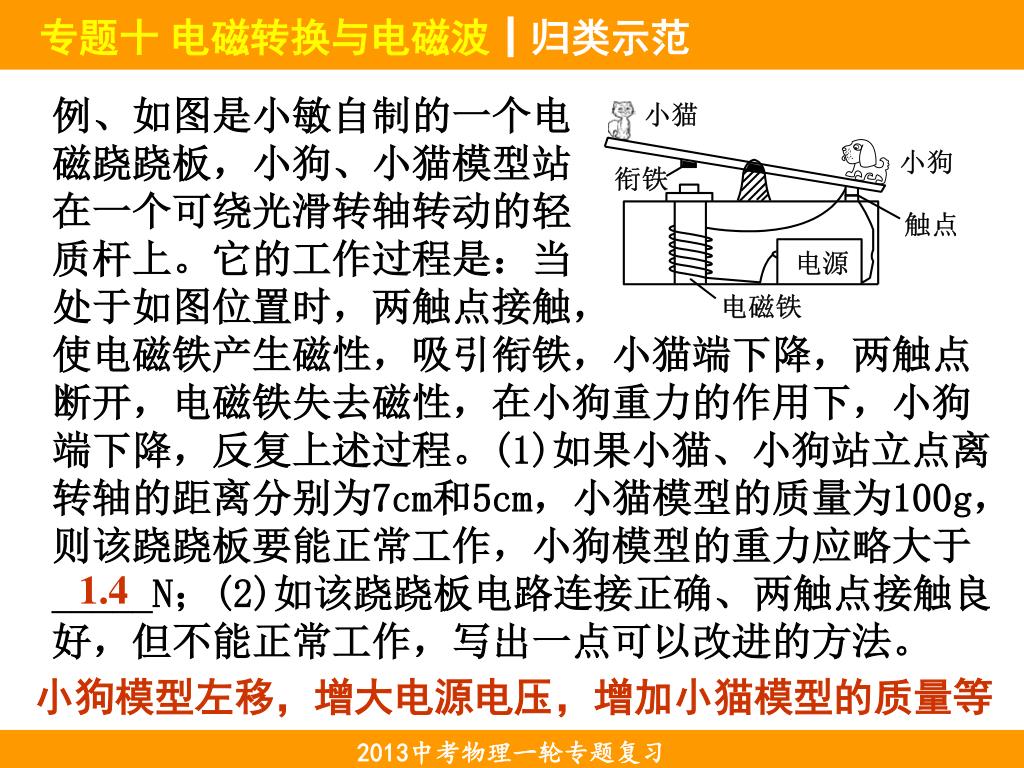

专题十 电磁转换与电磁波┃归类示范 例、如图是小敏自制的一个电 磁跷跷板，小狗、小猫模型站 在一个可绕光滑转轴转动的轻 质杆上。它的工作过程是：当 处于如图位置时，两触点接触， 使电磁铁产生磁性，吸引衔铁，小猫端下降，两触点 断开，电磁铁失去磁性，在小狗重力的作用下，小狗 端下降，反复上述过程。(1)如果小猫、小狗站立点离 转轴的距离分别为7cm和5cm，小猫模型的质量为100g， 则该跷跷板要能正常工作，小狗模型的重力应略大于 _____N；(2)如该跷跷板电路连接正确、两触点接触良 好，但不能正常工作，写出一点可以改进的方法。 1.4 小狗模型左移，增大电源电压，增加小猫模型的质量等

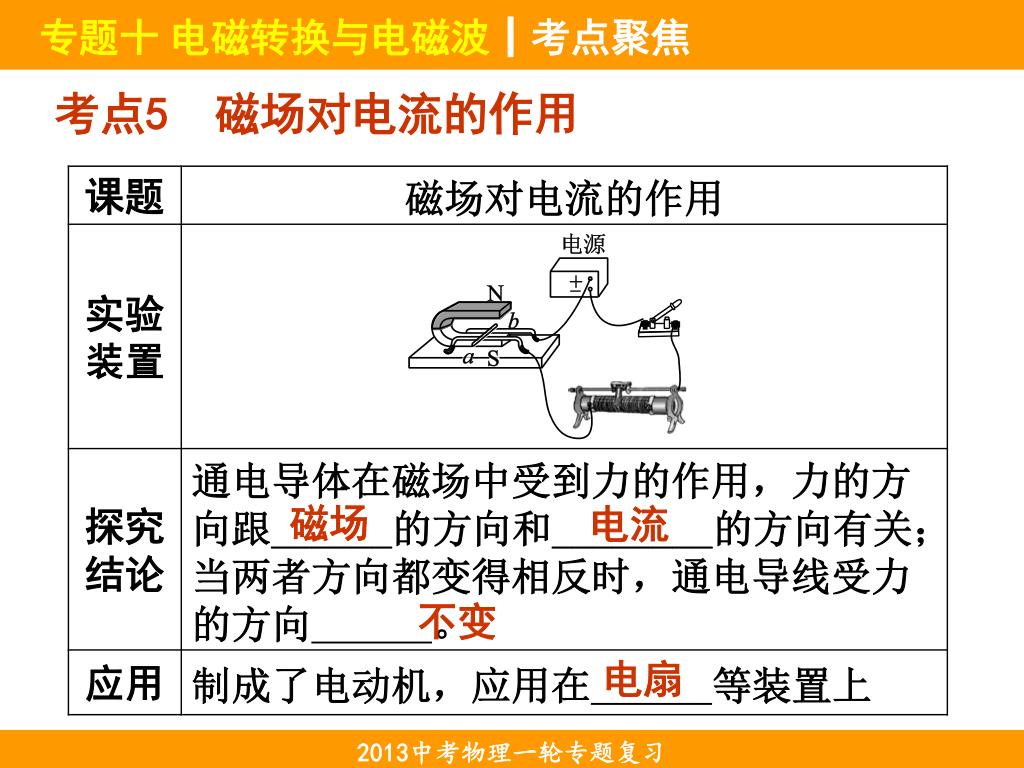

专题十 电磁转换与电磁波┃考点聚焦 考点5 磁场对电流的作用 磁场 电流 不变 电扇

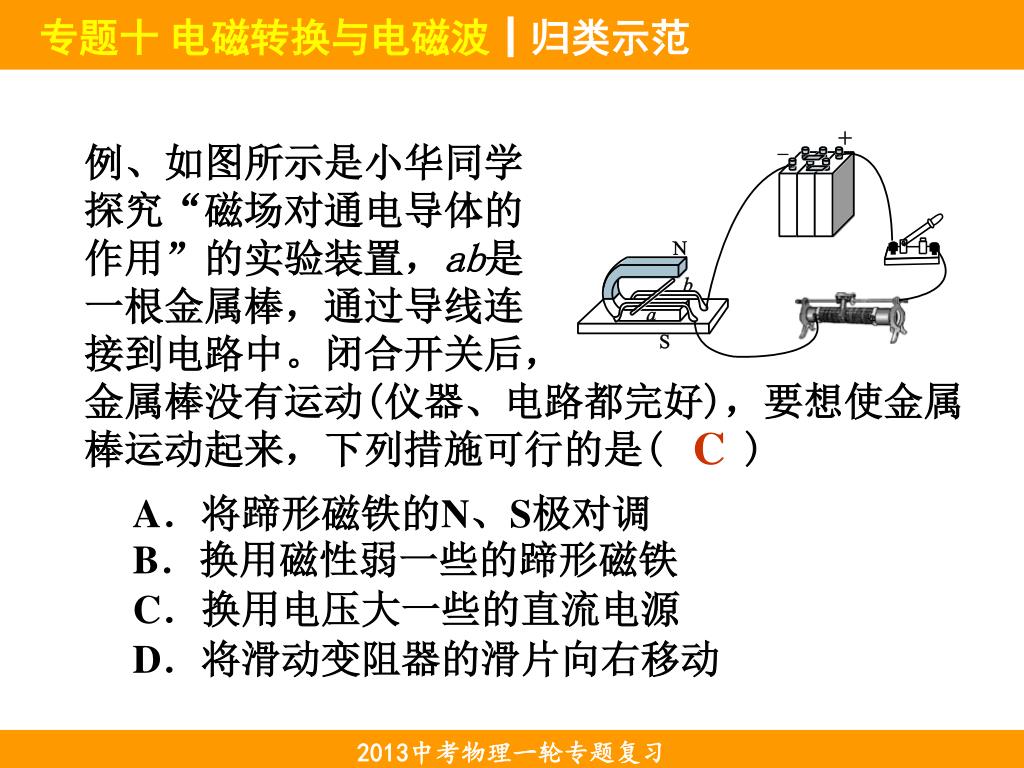

专题十 电磁转换与电磁波┃归类示范 例、如图所示是小华同学 探究“磁场对通电导体的 作用”的实验装置，ab是 一根金属棒，通过导线连 接到电路中。闭合开关后， 金属棒没有运动(仪器、电路都完好)，要想使金属 棒运动起来，下列措施可行的是() C A．将蹄形磁铁的N、S极对调 B．换用磁性弱一些的蹄形磁铁 C．换用电压大一些的直流电源 D．将滑动变阻器的滑片向右移动

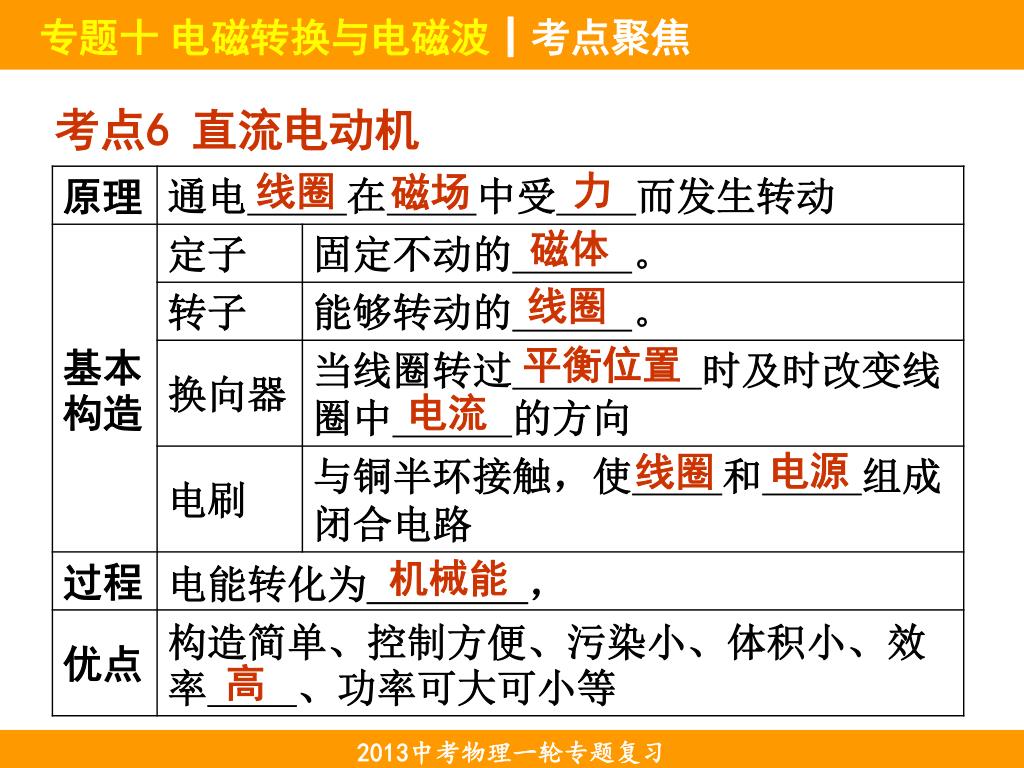

专题十 电磁转换与电磁波┃考点聚焦 考点6 直流电动机 力 线圈 磁场 磁体 线圈 平衡位置 电流 电源 线圈 机械能 高

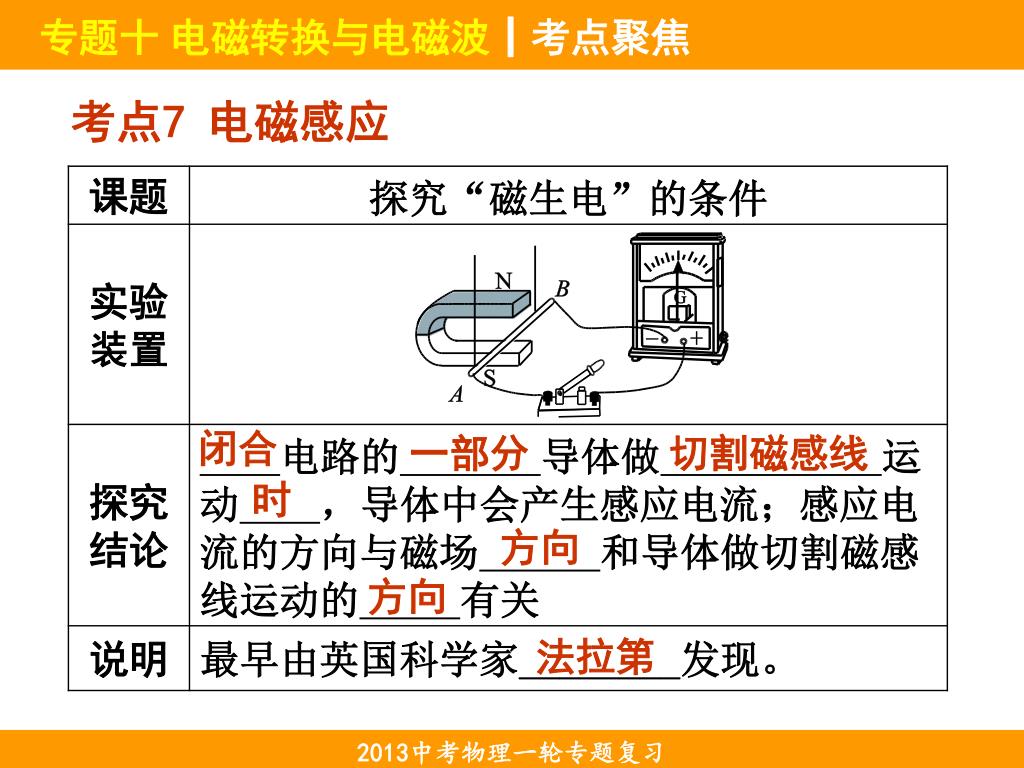

专题十 电磁转换与电磁波┃考点聚焦 考点7 电磁感应 闭合 一部分 切割磁感线 时 方向 方向 法拉第

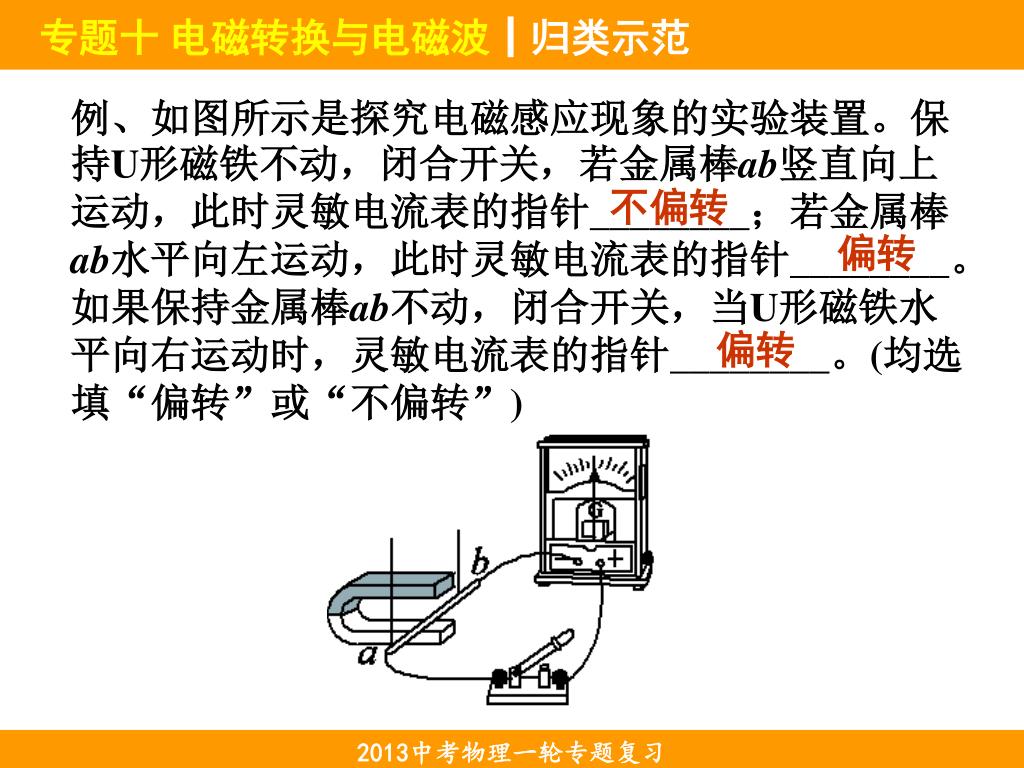

专题十 电磁转换与电磁波┃归类示范 例、如图所示是探究电磁感应现象的实验装置。保持U形磁铁不动，闭合开关，若金属棒ab竖直向上运动，此时灵敏电流表的指针________；若金属棒ab水平向左运动，此时灵敏电流表的指针________。如果保持金属棒ab不动，闭合开关，当U形磁铁水平向右运动时，灵敏电流表的指针________。(均选填“偏转”或“不偏转”) 不偏转 偏转 偏转

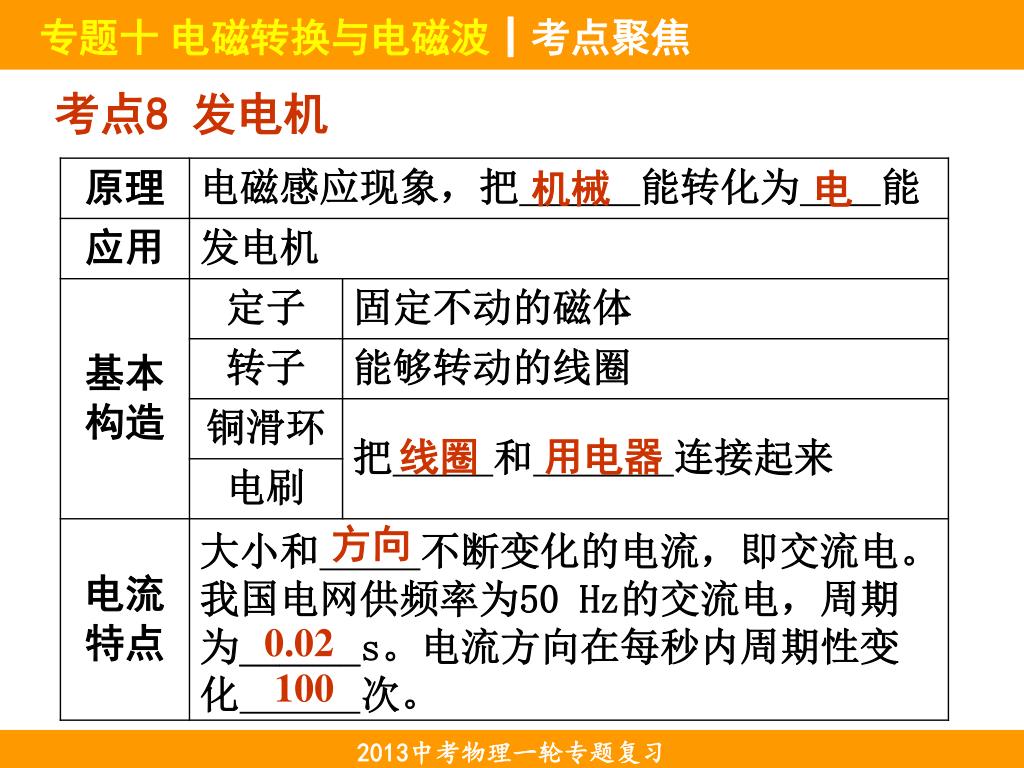

专题十 电磁转换与电磁波┃考点聚焦 考点8 发电机 机械 电 线圈 用电器 方向 0.02 100

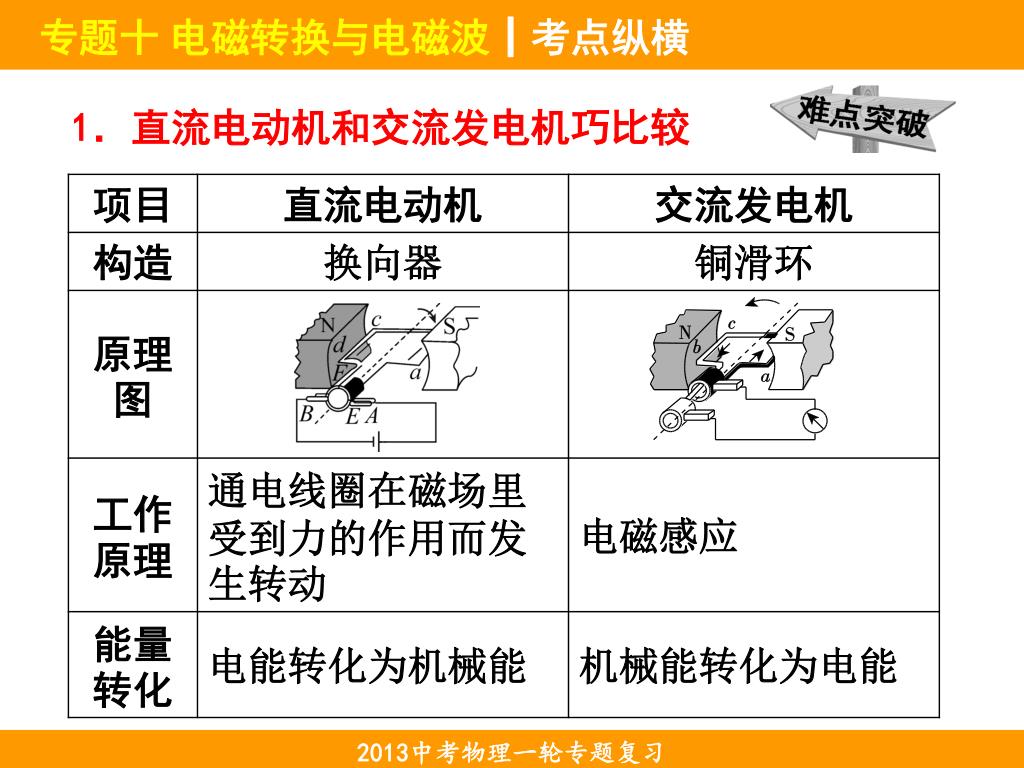

专题十 电磁转换与电磁波┃考点纵横 1．直流电动机和交流发电机巧比较

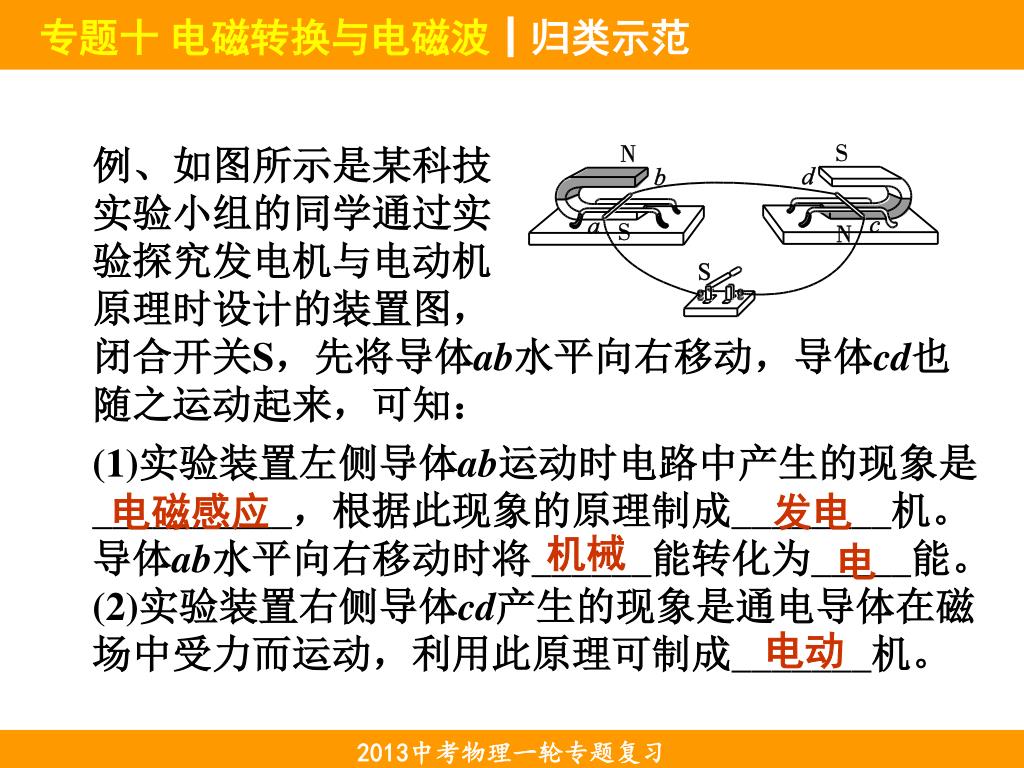

专题十 电磁转换与电磁波┃归类示范 例、如图所示是某科技 实验小组的同学通过实 验探究发电机与电动机 原理时设计的装置图， 闭合开关S，先将导体ab水平向右移动，导体cd也 随之运动起来，可知： (1)实验装置左侧导体ab运动时电路中产生的现象是 __________，根据此现象的原理制成________机。 导体ab水平向右移动时将______能转化为_____能。 (2)实验装置右侧导体cd产生的现象是通电导体在磁 场中受力而运动，利用此原理可制成_______机。 电磁感应 发电 机械 电 电动

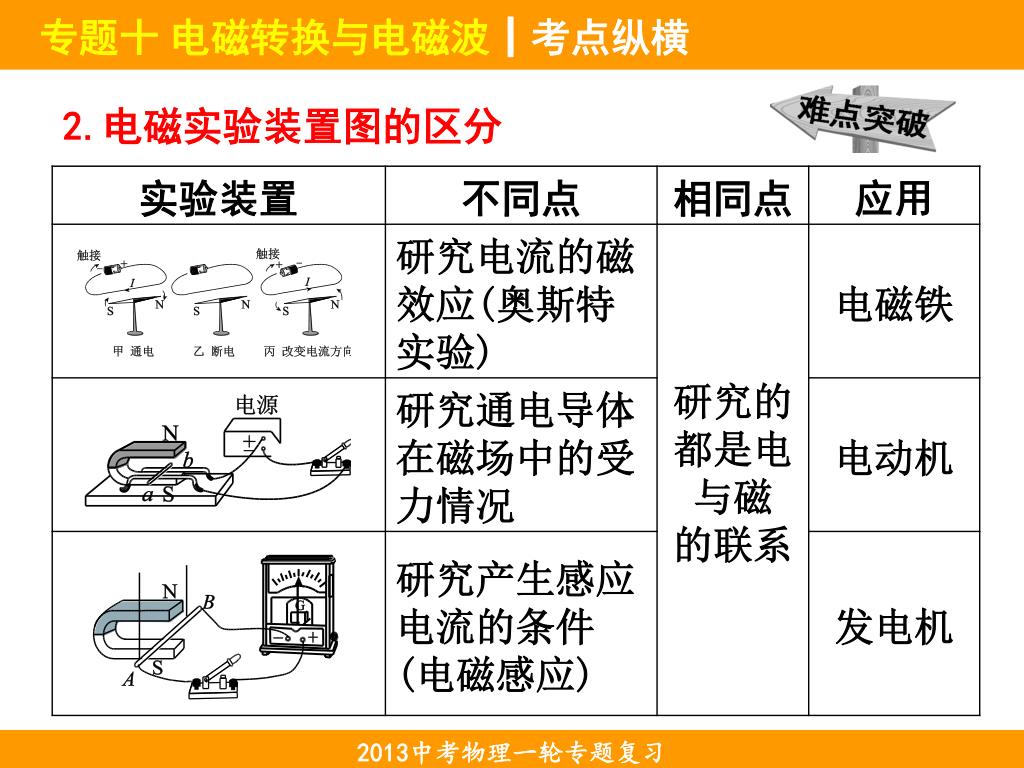

专题十 电磁转换与电磁波┃考点纵横 2.电磁实验装置图的区分

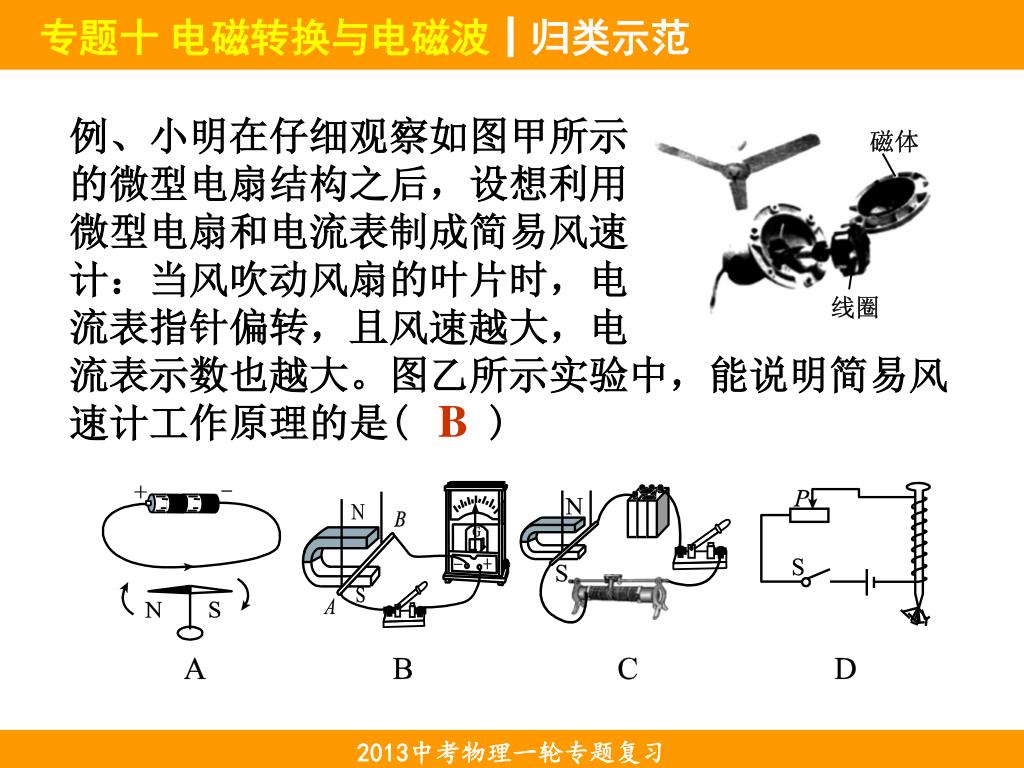

专题十 电磁转换与电磁波┃归类示范 例、小明在仔细观察如图甲所示 的微型电扇结构之后，设想利用 微型电扇和电流表制成简易风速 计：当风吹动风扇的叶片时，电 流表指针偏转，且风速越大，电 流表示数也越大。图乙所示实验中，能说明简易风 速计工作原理的是() B

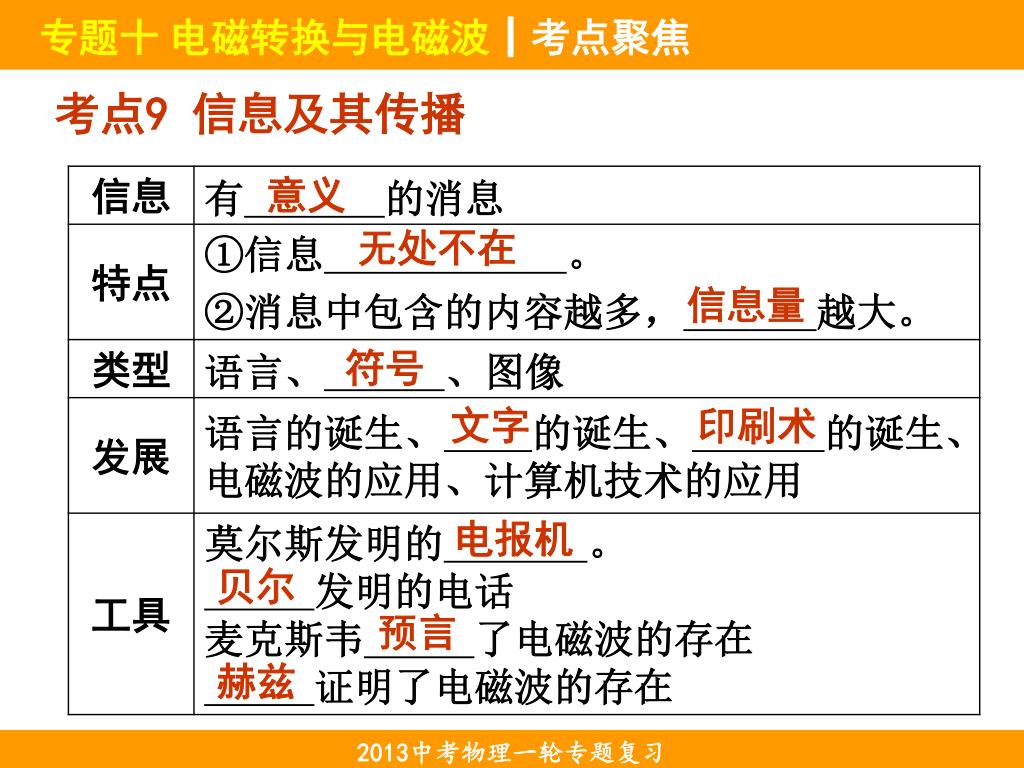

专题十 电磁转换与电磁波┃考点聚焦 考点9 信息及其传播 意义 无处不在 信息量 符号 文字 印刷术 电报机 贝尔 预言 赫兹

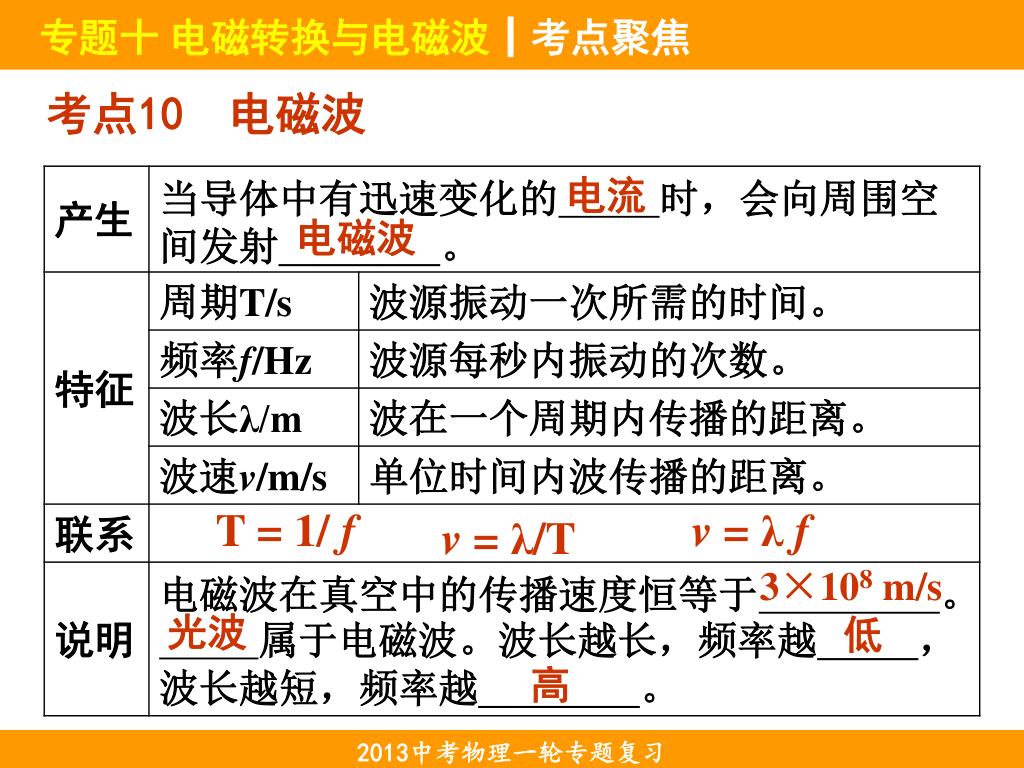

专题十 电磁转换与电磁波┃考点聚焦 考点10 电磁波 电流 电磁波 T = 1/ f v= λ f v= λ/T 3×108 m/s 光波 低 高

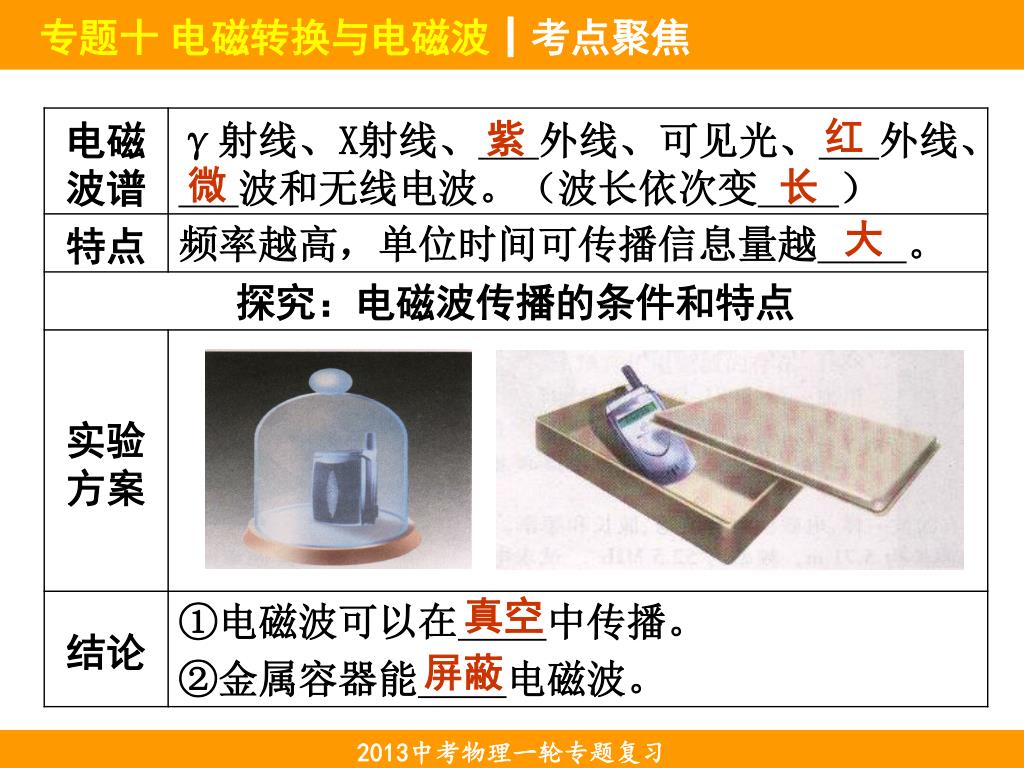

专题十 电磁转换与电磁波┃考点聚焦 红 紫 微 长 大 真空 屏蔽

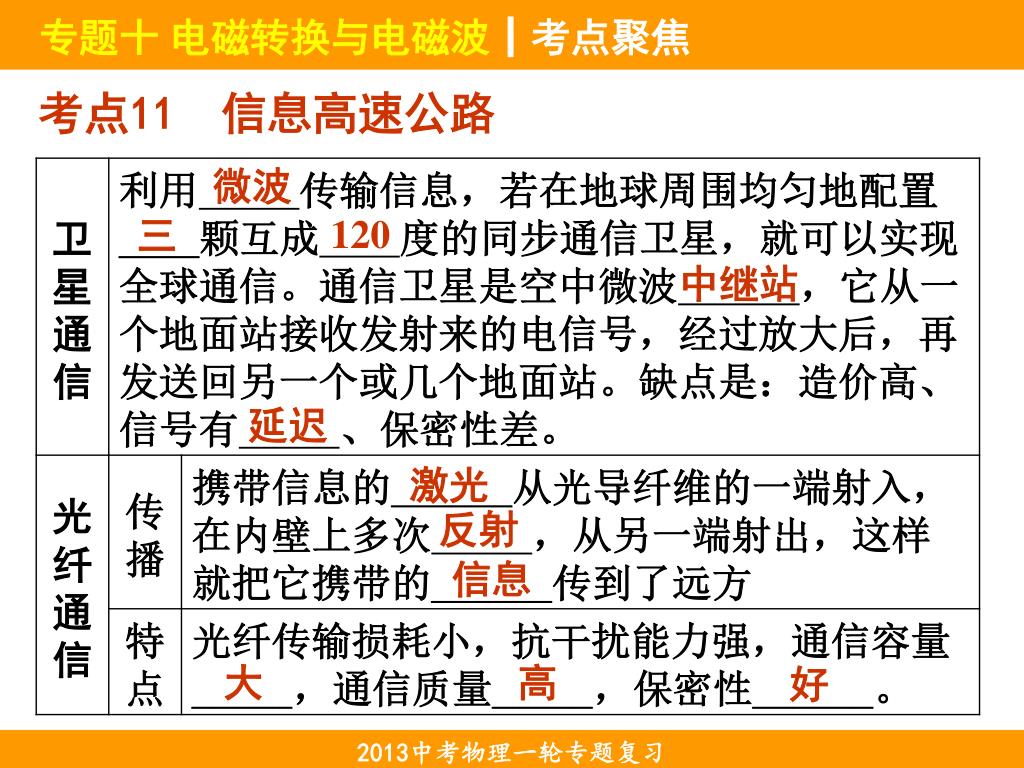

专题十 电磁转换与电磁波┃考点聚焦 考点11 信息高速公路 微波 三 120 中继站 延迟 激光 反射 信息 大 高 好

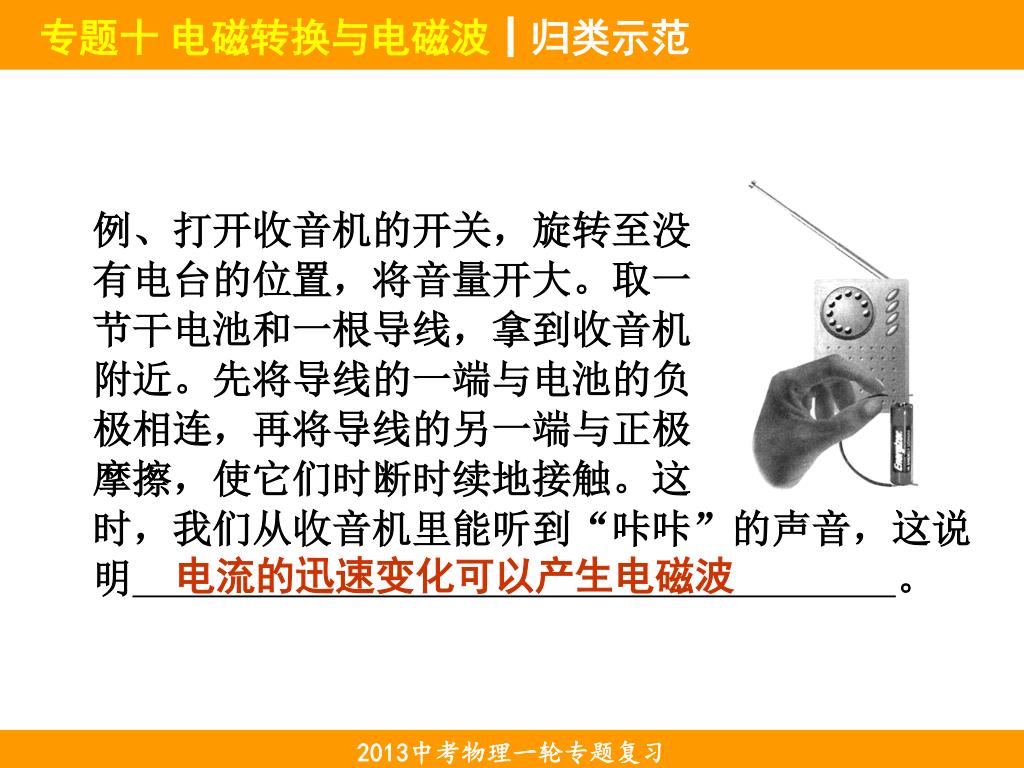

专题十 电磁转换与电磁波┃归类示范 例、打开收音机的开关，旋转至没 有电台的位置，将音量开大。取一 节干电池和一根导线，拿到收音机 附近。先将导线的一端与电池的负 极相连，再将导线的另一端与正极 摩擦，使它们时断时续地接触。这 时，我们从收音机里能听到“咔咔”的声音，这说 明。 电流的迅速变化可以产生电磁波

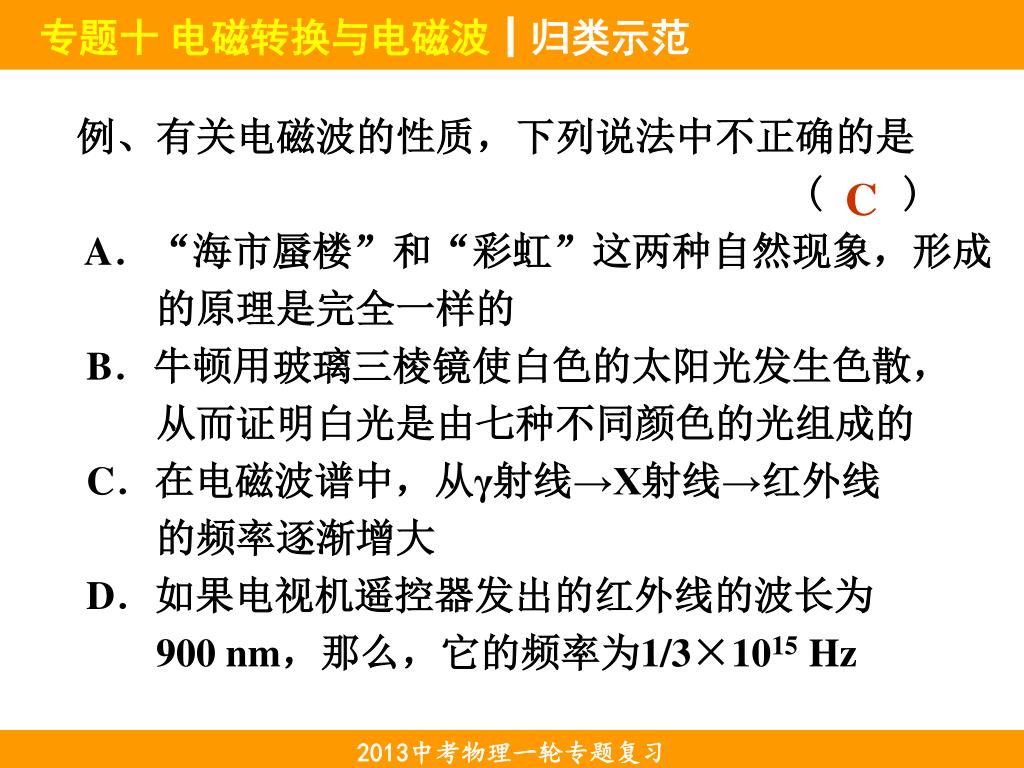

专题十 电磁转换与电磁波┃归类示范 例、有关电磁波的性质，下列说法中不正确的是 ( ) A．“海市蜃楼”和“彩虹”这两种自然现象，形成 的原理是完全一样的 B．牛顿用玻璃三棱镜使白色的太阳光发生色散， 从而证明白光是由七种不同颜色的光组成的 C．在电磁波谱中，从γ射线→X射线→红外线 的频率逐渐增大 D．如果电视机遥控器发出的红外线的波长为 900 nm，那么，它的频率为1/3×1015 Hz C

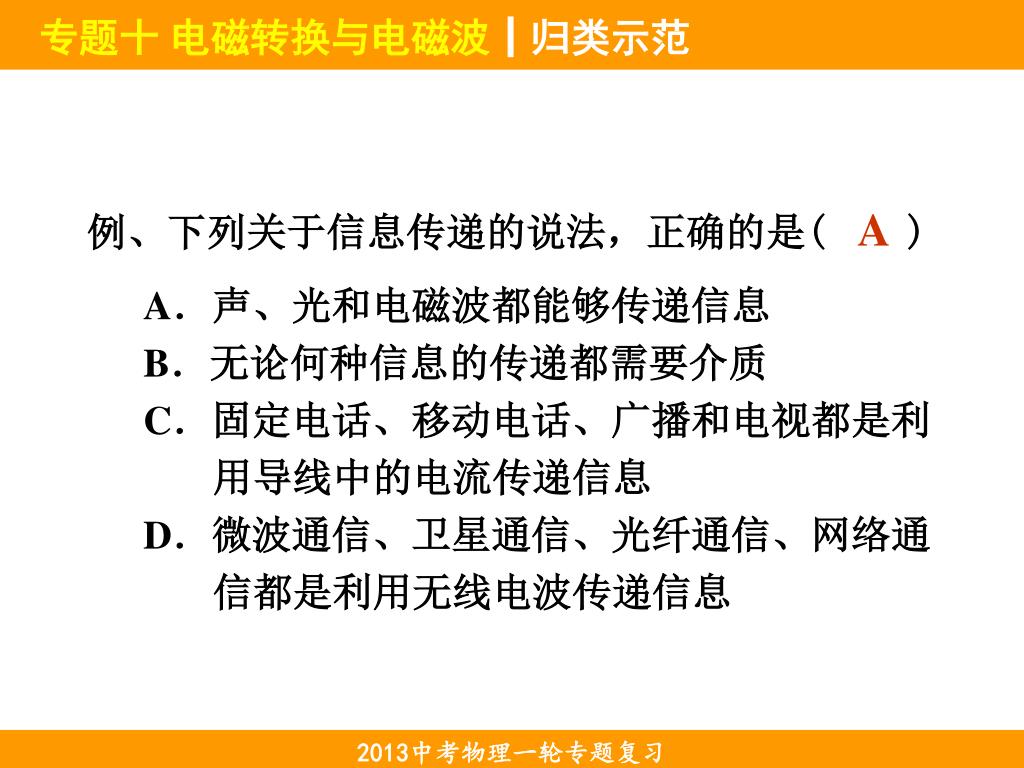

专题十 电磁转换与电磁波┃归类示范 A 例、下列关于信息传递的说法，正确的是() A．声、光和电磁波都能够传递信息 B．无论何种信息的传递都需要介质 C．固定电话、移动电话、广播和电视都是利 用导线中的电流传递信息 D．微波通信、卫星通信、光纤通信、网络通 信都是利用无线电波传递信息
