1500V 直流电缆简介. 1500V 直流电缆的特点： 在输送功率相同和可靠性指标相当的可比条件下，直流输电与交流输电相比，虽然换流站的投资比变电站的投资要高，但直流输电线路的投资比交流的投资要低。特别对于输电线路长达 20km ～ 40km 时，直流电缆显然比交流电缆在综合费用上投资要小，而在输电技术上更可提高电力系统的运行可靠性和调度灵活性等。 基于交流与直流的本质特性，交流电缆除了芯线的电阻损耗之外，还存在绝缘介质损耗以及铠装中的磁感应损耗。而直流电缆基本上只有芯线的电阻损耗，且绝缘的老化也缓慢的多，因而年运行费用比相应的交流电缆要低得多。.
E N D

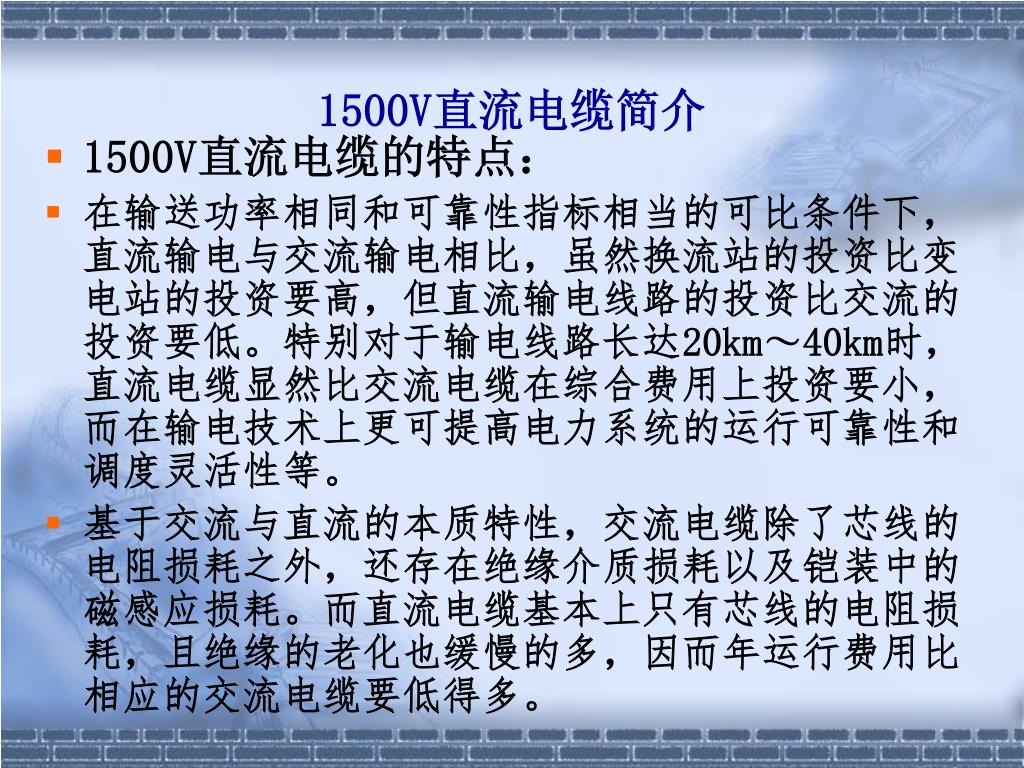

1500V直流电缆简介 • 1500V直流电缆的特点： • 在输送功率相同和可靠性指标相当的可比条件下，直流输电与交流输电相比，虽然换流站的投资比变电站的投资要高，但直流输电线路的投资比交流的投资要低。特别对于输电线路长达20km～40km时，直流电缆显然比交流电缆在综合费用上投资要小，而在输电技术上更可提高电力系统的运行可靠性和调度灵活性等。 • 基于交流与直流的本质特性，交流电缆除了芯线的电阻损耗之外，还存在绝缘介质损耗以及铠装中的磁感应损耗。而直流电缆基本上只有芯线的电阻损耗，且绝缘的老化也缓慢的多，因而年运行费用比相应的交流电缆要低得多。

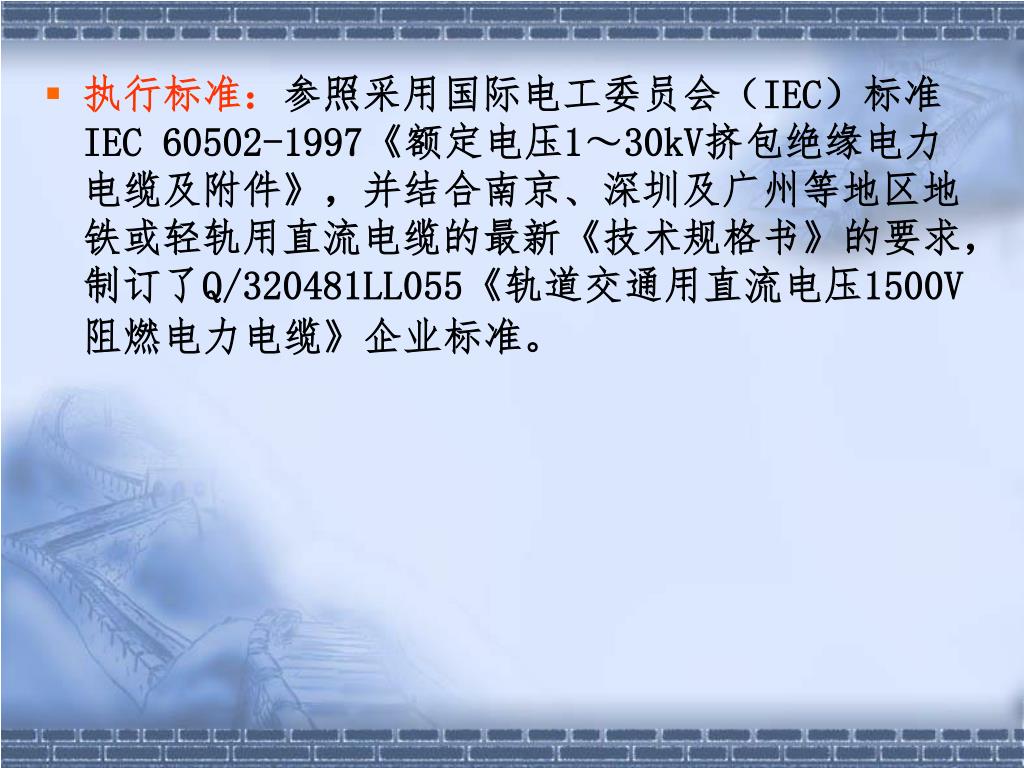

执行标准：参照采用国际电工委员会（IEC）标准IEC 60502-1997《额定电压1～30kV挤包绝缘电力电缆及附件》，并结合南京、深圳及广州等地区地铁或轻轨用直流电缆的最新《技术规格书》的要求，制订了Q/320481LL055《轨道交通用直流电压1500V阻燃电力电缆》企业标准。

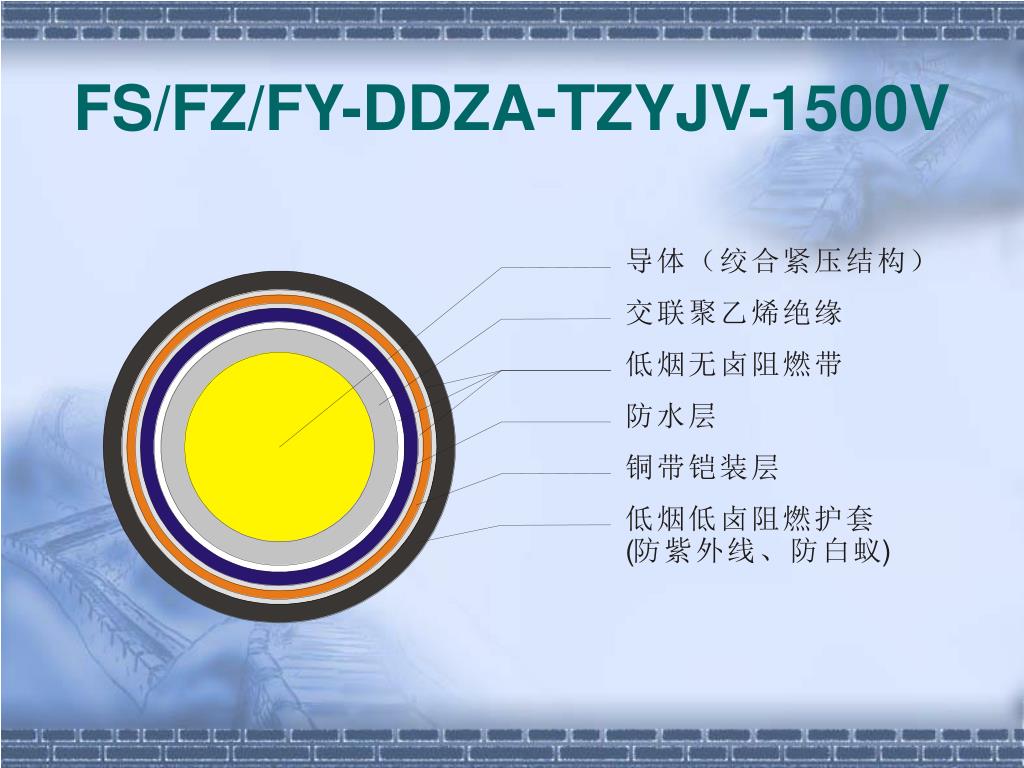

轨道交通用直流电压1500V阻燃电力电缆结构示意图（广州地铁四号线）轨道交通用直流电压1500V阻燃电力电缆结构示意图（广州地铁四号线） 单芯交联聚乙烯绝缘，低烟、无卤、阻燃、 防鼠、防白蚁、防紫外线铜芯电缆

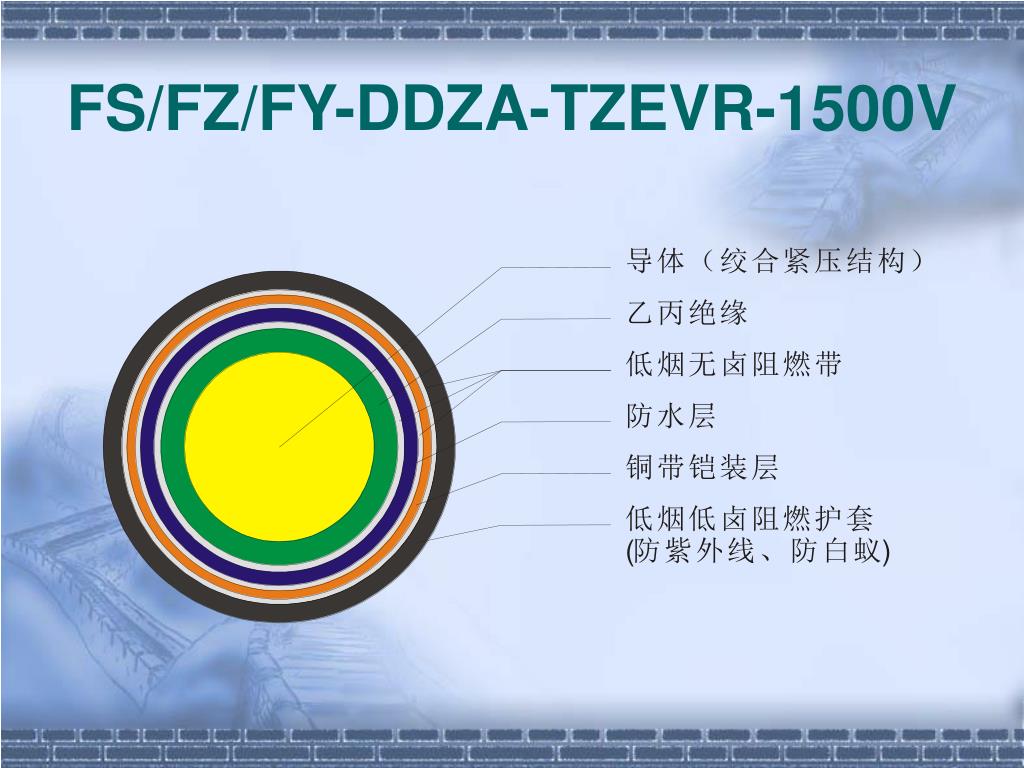

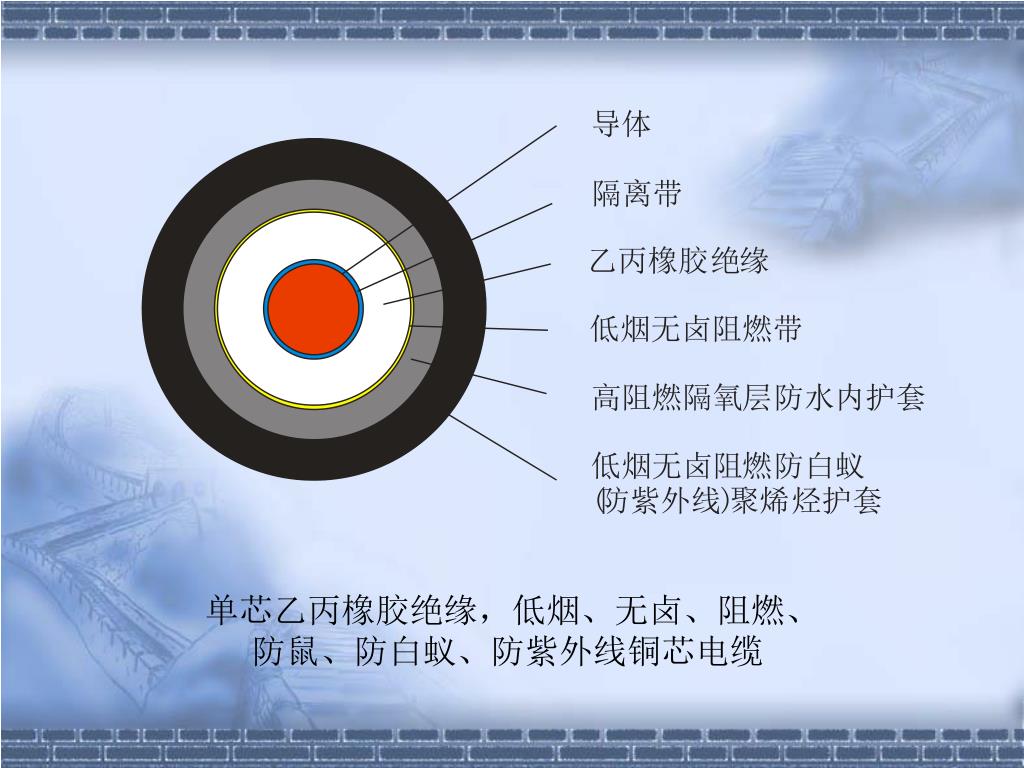

单芯乙丙橡胶绝缘，低烟、无卤、阻燃、 防鼠、防白蚁、防紫外线铜芯电缆

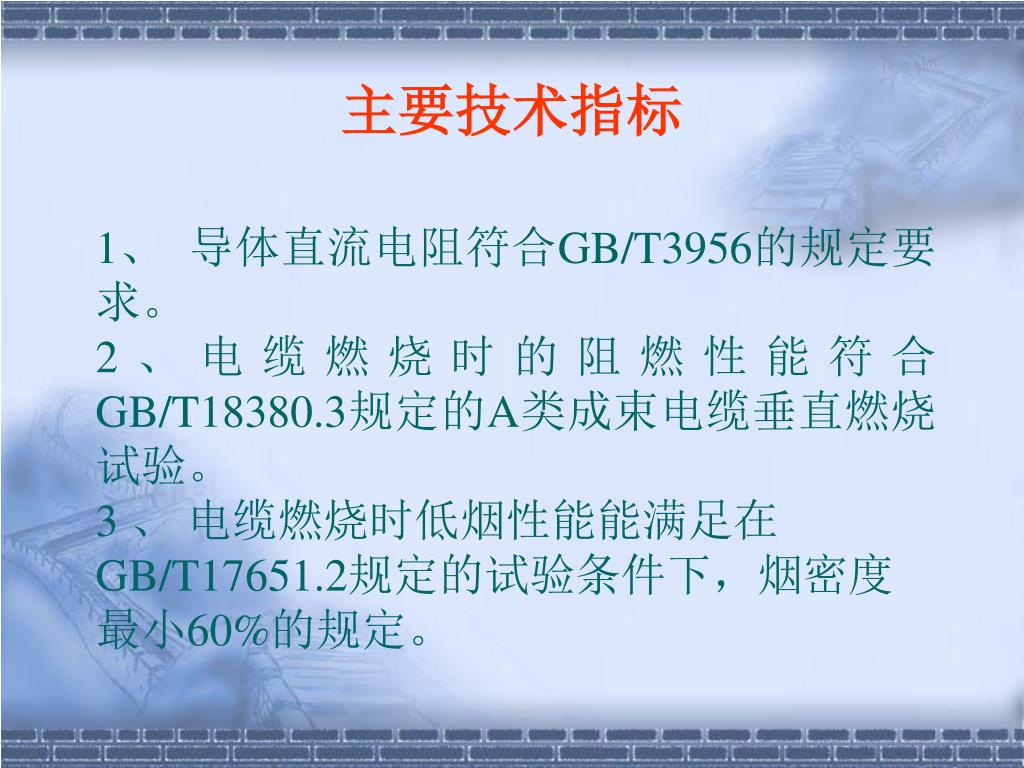

主要技术指标 1、 导体直流电阻符合GB/T3956的规定要求。 2、电缆燃烧时的阻燃性能符合GB/T18380.3规定的A类成束电缆垂直燃烧试验。 3 、 电缆燃烧时低烟性能能满足在GB/T17651.2规定的试验条件下，烟密度最小60%的规定。

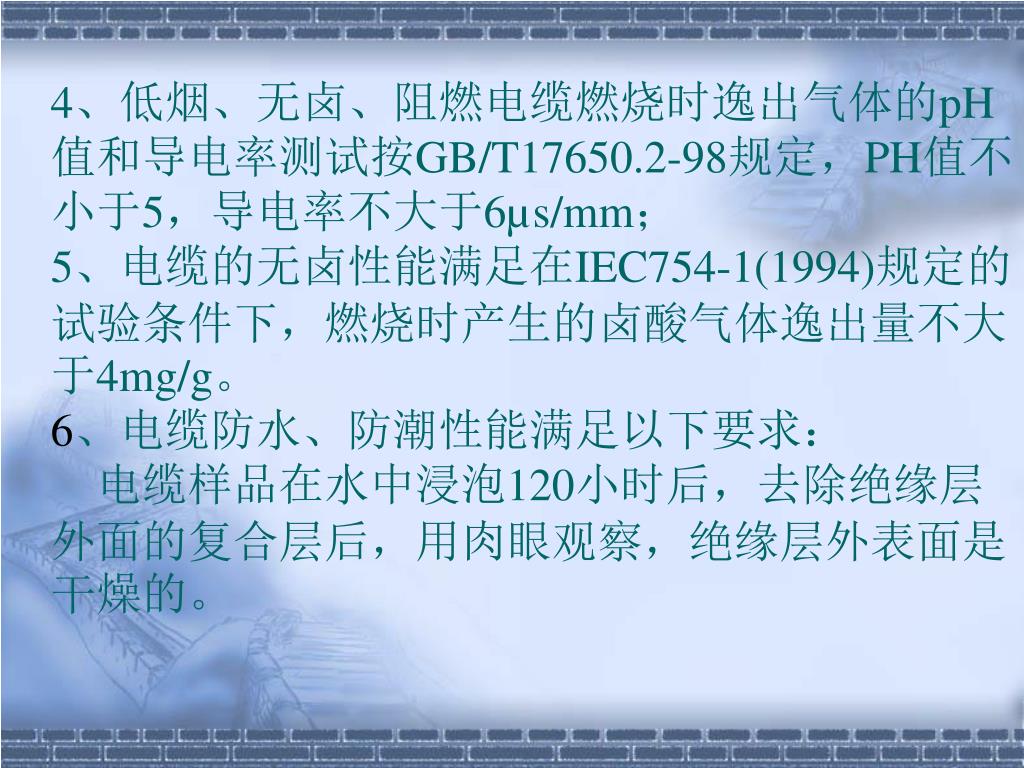

4、低烟、无卤、阻燃电缆燃烧时逸出气体的pH值和导电率测试按GB/T17650.2-98规定，PH值不小于5，导电率不大于6µs/mm；4、低烟、无卤、阻燃电缆燃烧时逸出气体的pH值和导电率测试按GB/T17650.2-98规定，PH值不小于5，导电率不大于6µs/mm； 5、电缆的无卤性能满足在IEC754-1(1994)规定的试验条件下，燃烧时产生的卤酸气体逸出量不大于4mg/g。 6、电缆防水、防潮性能满足以下要求： 电缆样品在水中浸泡120小时后，去除绝缘层外面的复合层后，用肉眼观察，绝缘层外表面是干燥的。

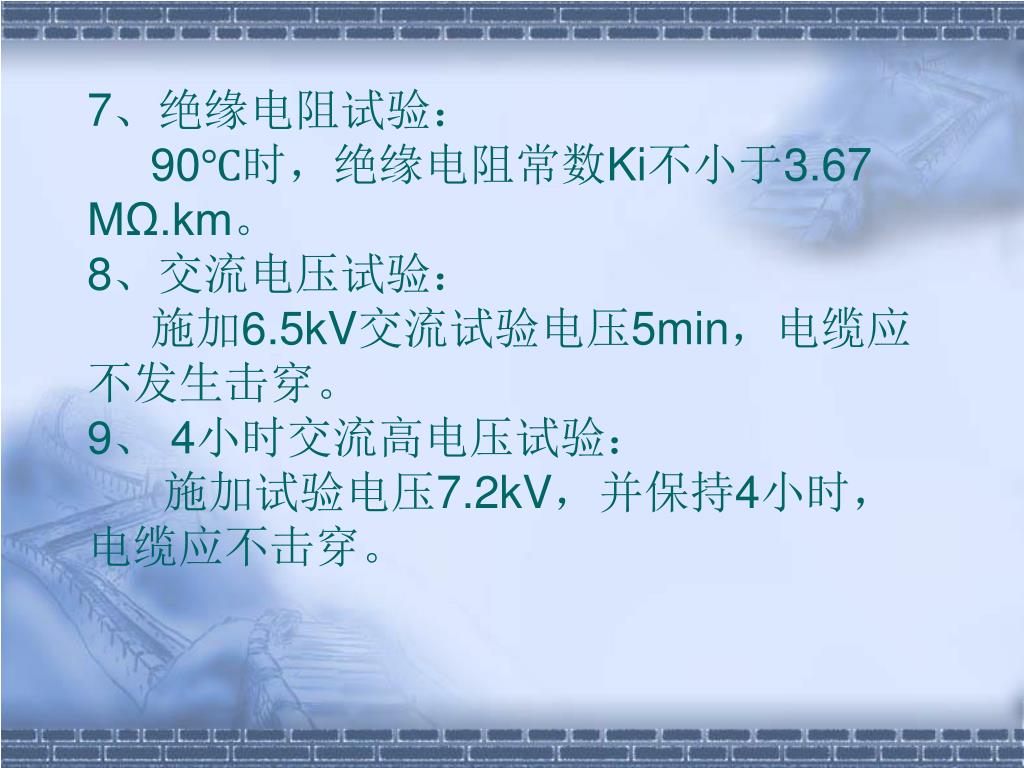

7、绝缘电阻试验：90℃时，绝缘电阻常数Ki不小于3.67 MΩ.km。8、交流电压试验： 施加6.5kV交流试验电压5min，电缆应不发生击穿。9、 4小时交流高电压试验： 施加试验电压7.2kV，并保持4小时，电缆应不击穿。

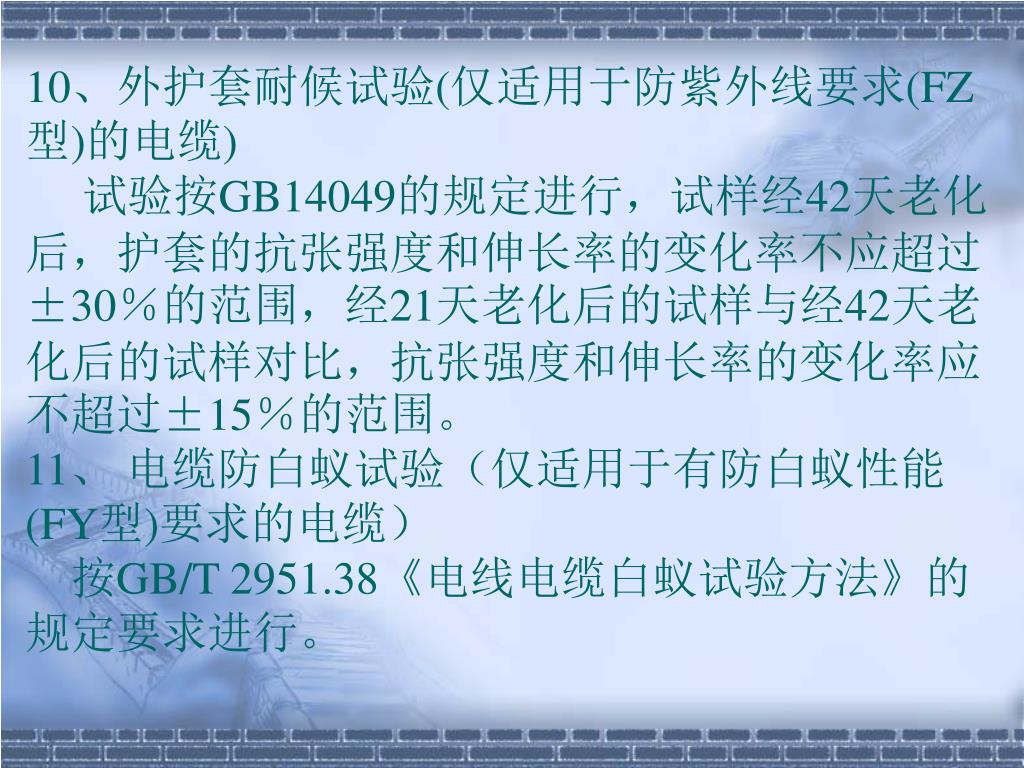

10、外护套耐候试验(仅适用于防紫外线要求(FZ型)的电缆)试验按GB14049的规定进行，试样经42天老化后，护套的抗张强度和伸长率的变化率不应超过±30％的范围，经21天老化后的试样与经42天老化后的试样对比，抗张强度和伸长率的变化率应不超过±15％的范围。10、外护套耐候试验(仅适用于防紫外线要求(FZ型)的电缆)试验按GB14049的规定进行，试样经42天老化后，护套的抗张强度和伸长率的变化率不应超过±30％的范围，经21天老化后的试样与经42天老化后的试样对比，抗张强度和伸长率的变化率应不超过±15％的范围。 11、 电缆防白蚁试验（仅适用于有防白蚁性能(FY型)要求的电缆） 按GB/T 2951.38《电线电缆白蚁试验方法》的规定要求进行。
