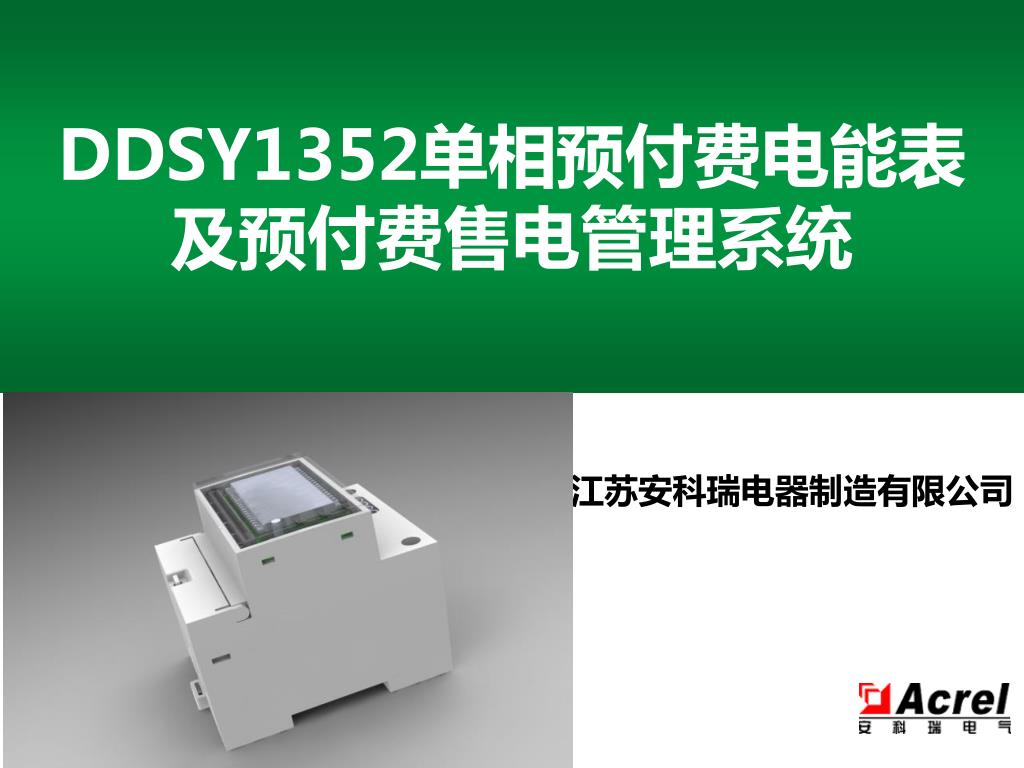

  1. DDSY1352单相预付费电能表及预付费售电管理系统DDSY1352单相预付费电能表及预付费售电管理系统 江苏安科瑞电器制造有限公司

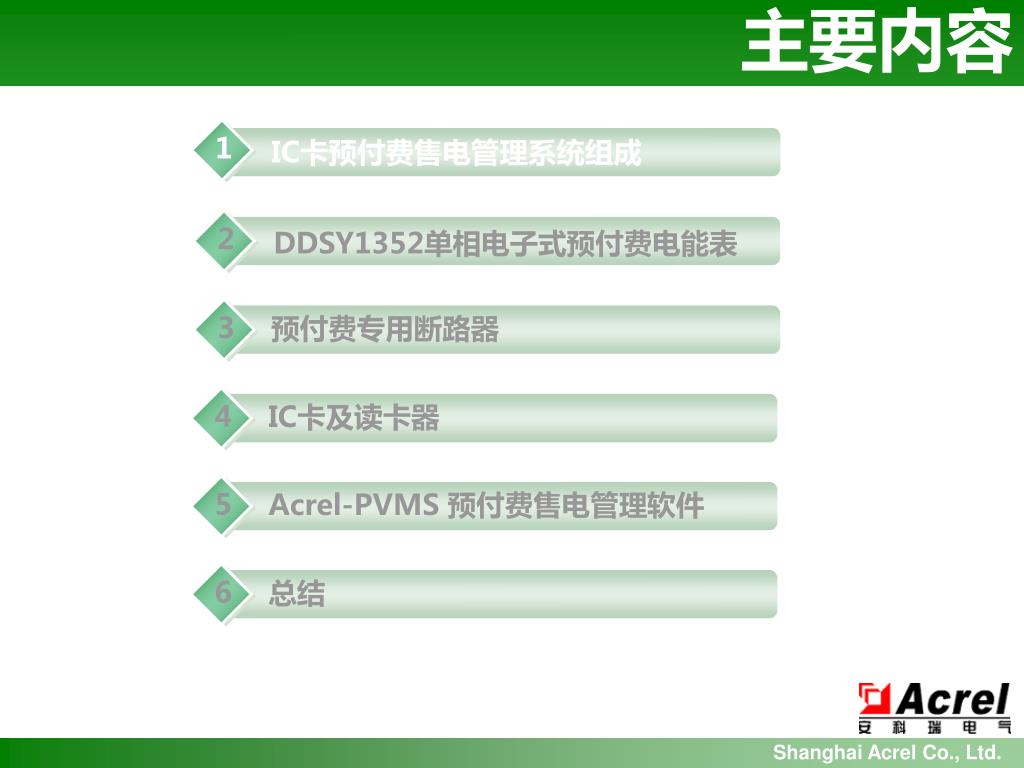

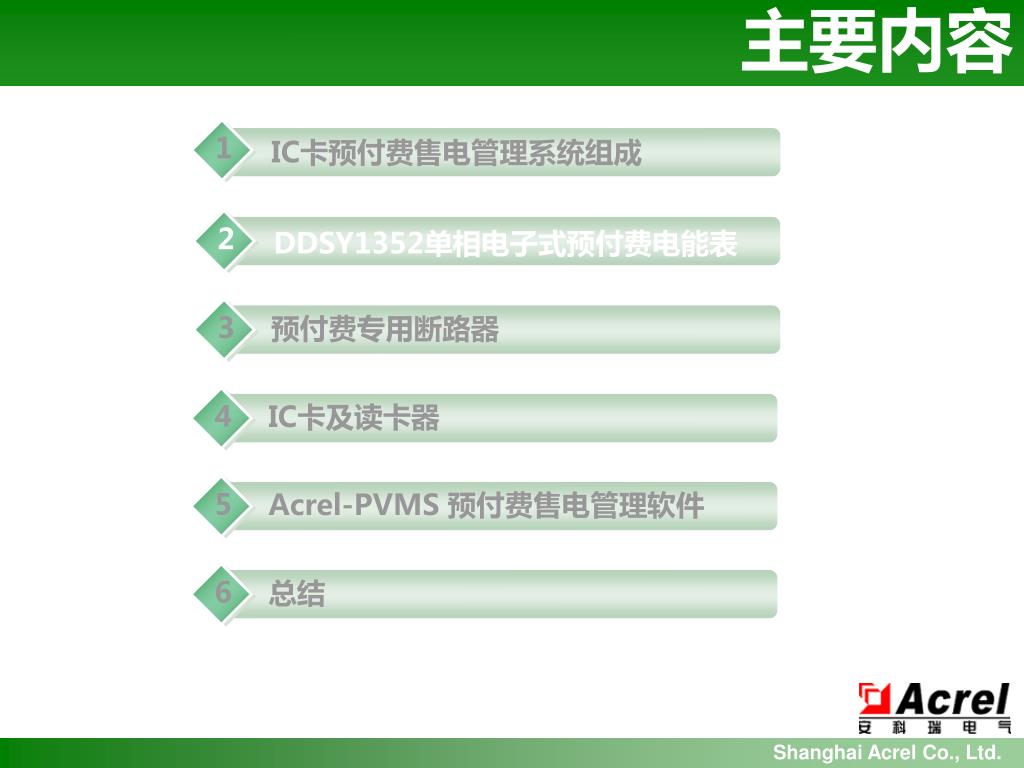

  2. 主要内容 3 2 1 4 5 6 IC卡预付费售电管理系统组成 DDSY1352单相电子式预付费电能表 预付费专用断路器 IC卡及读卡器 Acrel-PVMS 预付费售电管理软件 总结

  3. IC卡预付费售电管理系统组成 管理侧—传输介质—用户侧 IC卡 预付费售电管理软件 读 卡 器 电表 控制 开关 IC卡 通过用户IC卡作为传输介质来实现管理方和用户方之间的信息传递和交互。

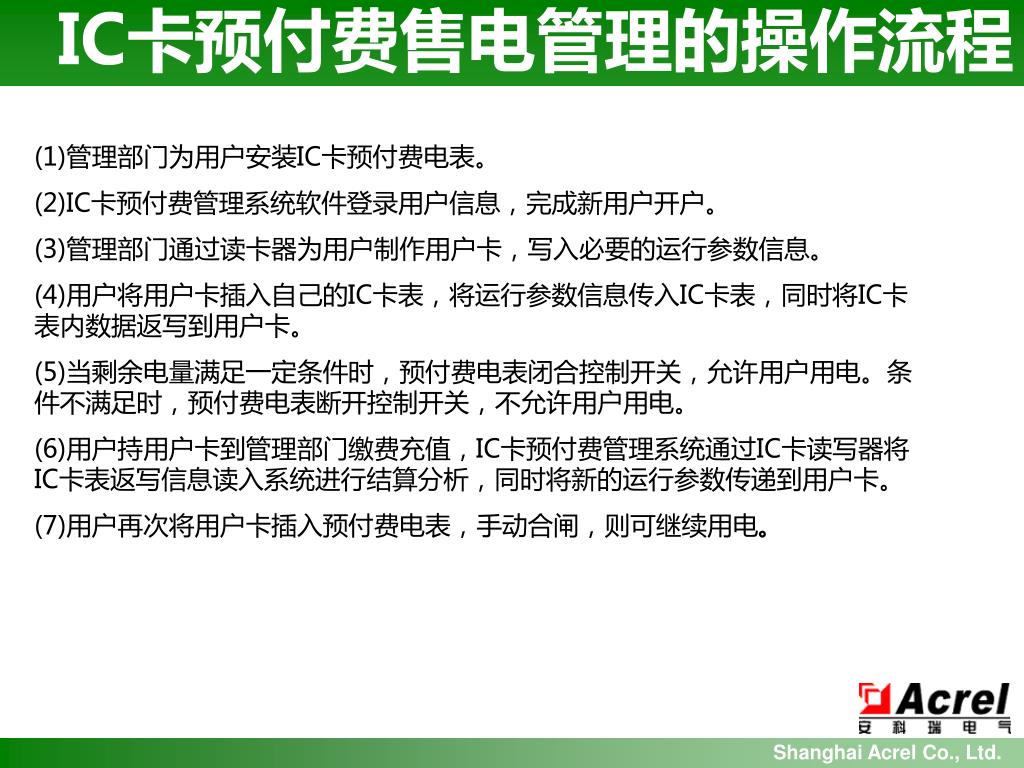

  4. IC卡预付费售电管理的操作流程 (1)管理部门为用户安装IC卡预付费电表。 (2)IC卡预付费管理系统软件登录用户信息，完成新用户开户。 (3)管理部门通过读卡器为用户制作用户卡，写入必要的运行参数信息。 (4)用户将用户卡插入自己的IC卡表，将运行参数信息传入IC卡表，同时将IC卡表内数据返写到用户卡。 (5)当剩余电量满足一定条件时，预付费电表闭合控制开关，允许用户用电。条件不满足时，预付费电表断开控制开关，不允许用户用电。 (6)用户持用户卡到管理部门缴费充值，IC卡预付费管理系统通过IC卡读写器将IC卡表返写信息读入系统进行结算分析，同时将新的运行参数传递到用户卡。 (7)用户再次将用户卡插入预付费电表，手动合闸，则可继续用电。

  5. 主要内容 3 2 1 4 5 6 IC卡预付费售电管理系统组成 DDSY1352单相电子式预付费电能表 预付费专用断路器 IC卡及读卡器 Acrel-PVMS 预付费售电管理软件 总结

  6. DDSY1352预付费电表—产品外形 尺寸为4模数，采用35mm标准导轨安装。

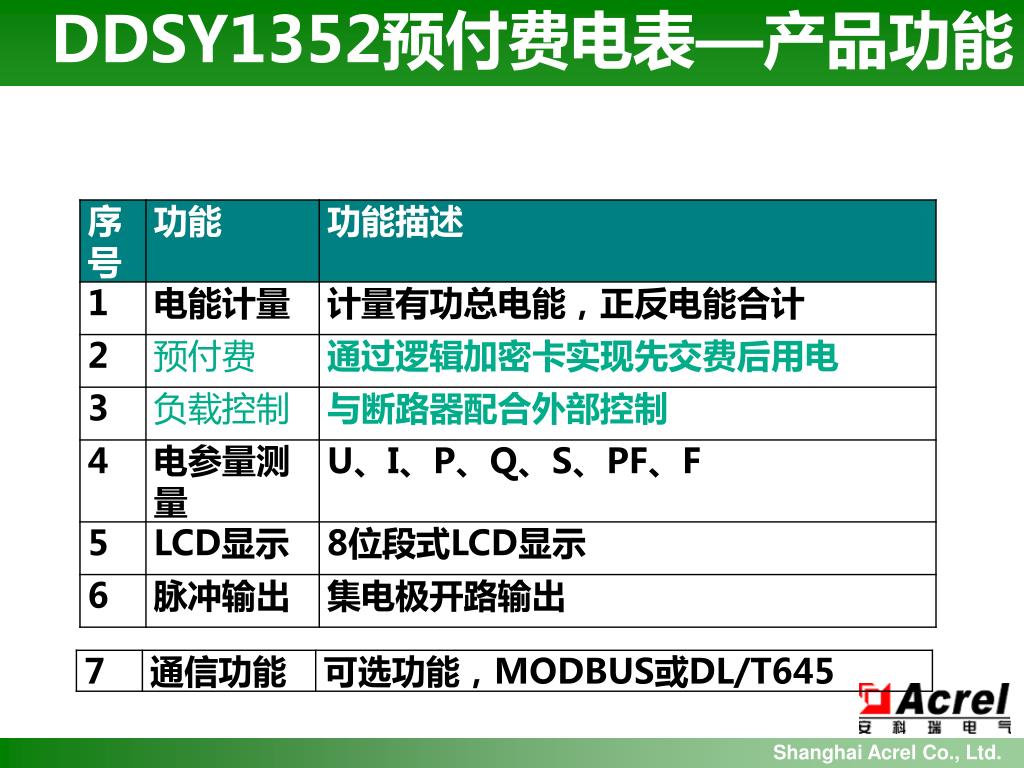

  7. DDSY1352预付费电表—产品功能

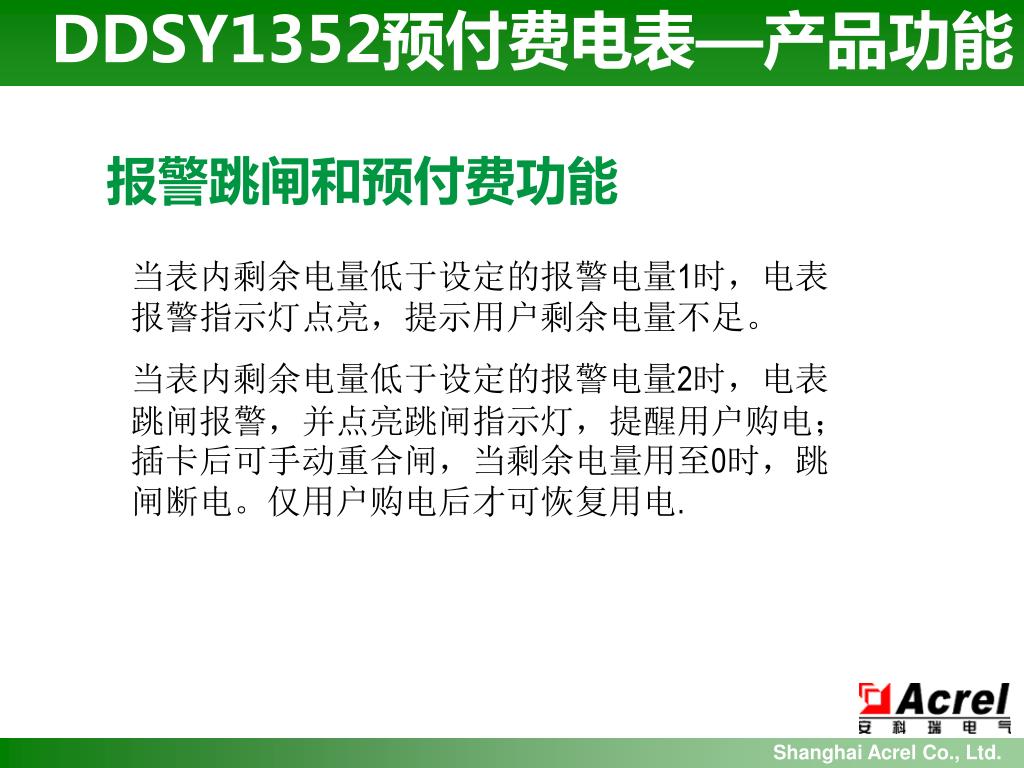

  8. DDSY1352预付费电表—产品功能 报警跳闸和预付费功能 当表内剩余电量低于设定的报警电量1时，电表报警指示灯点亮，提示用户剩余电量不足。 当表内剩余电量低于设定的报警电量2时，电表跳闸报警，并点亮跳闸指示灯，提醒用户购电；插卡后可手动重合闸，当剩余电量用至0时，跳闸断电。仅用户购电后才可恢复用电.

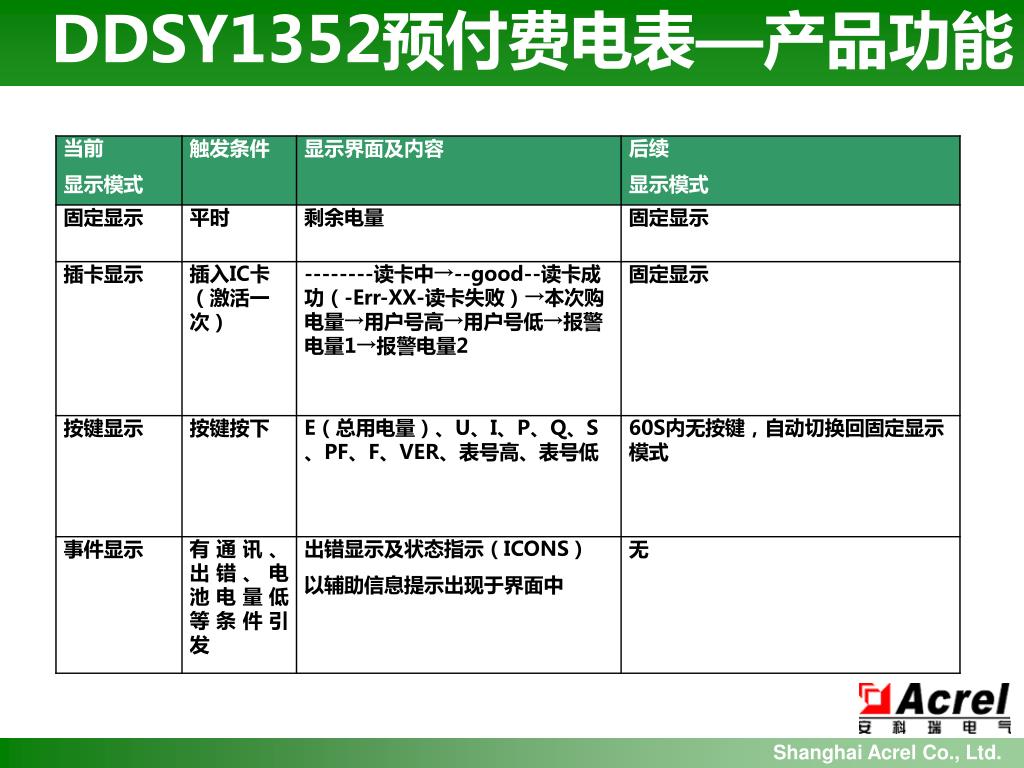

  9. DDSY1352预付费电表—产品功能

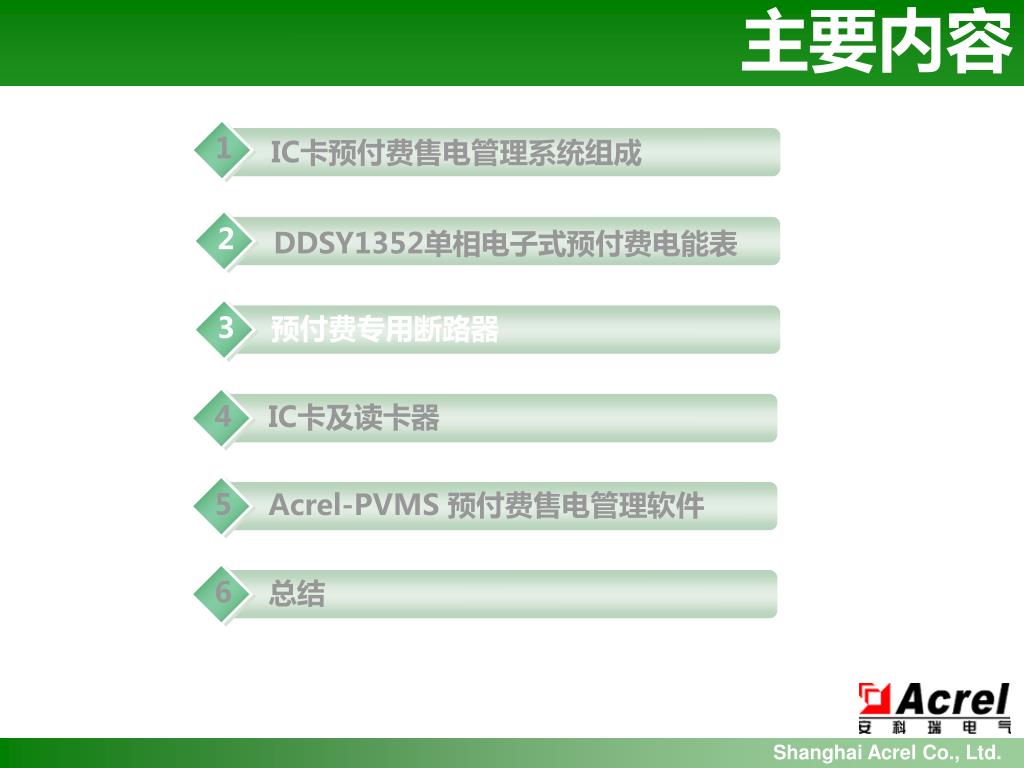

  10. 主要内容 3 2 1 4 5 6 IC卡预付费售电管理系统组成 DDSY1352单相电子式预付费电能表 预付费专用断路器 IC卡及读卡器 Acrel-PVMS 预付费售电管理软件 总结

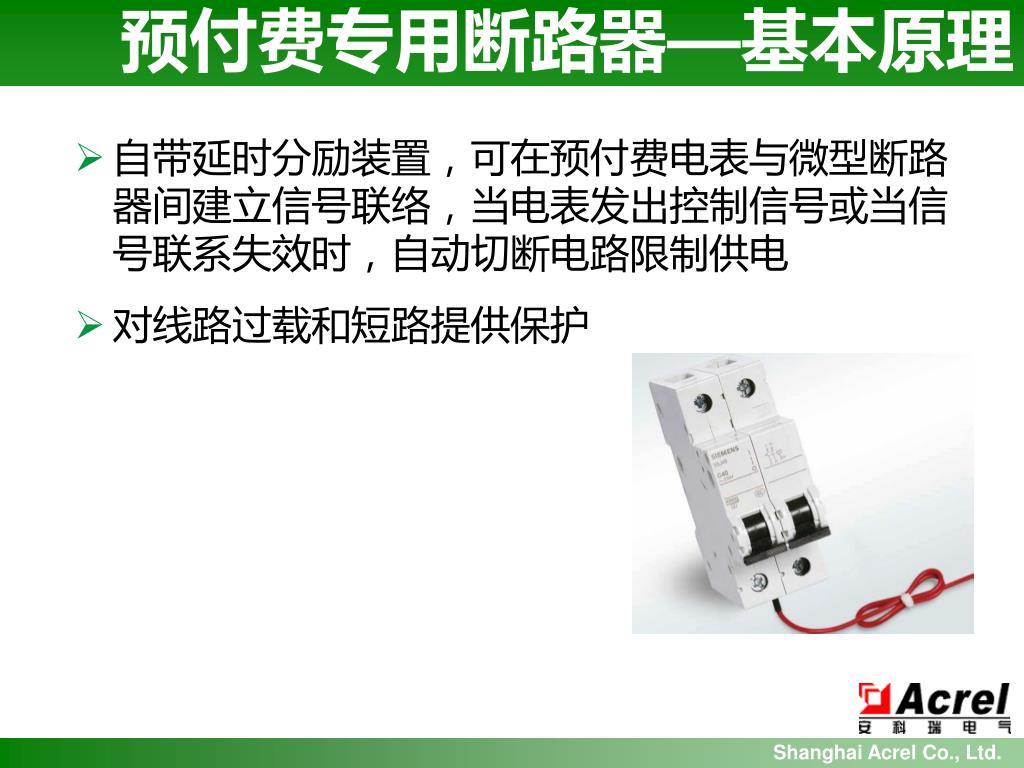

  11. 预付费专用断路器—基本原理 • 自带延时分励装置，可在预付费电表与微型断路器间建立信号联络，当电表发出控制信号或当信号联系失效时，自动切断电路限制供电 • 对线路过载和短路提供保护

  12. 预付费专用断路器—推荐厂家

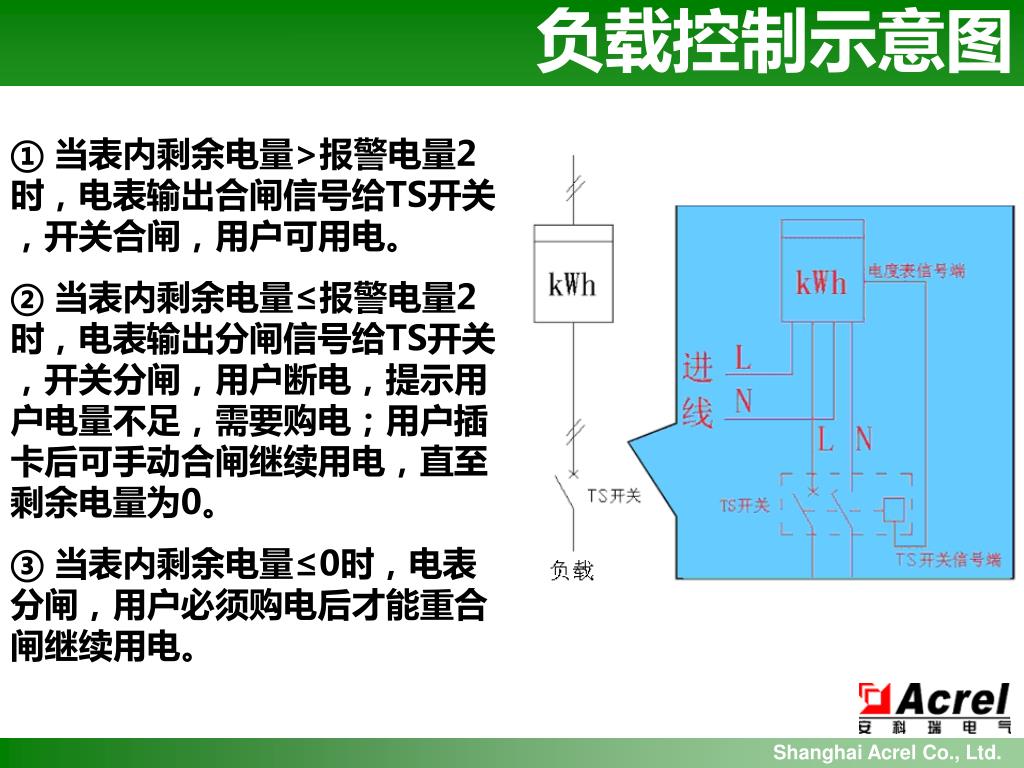

  13. 负载控制示意图 ① 当表内剩余电量>报警电量2时，电表输出合闸信号给TS开关，开关合闸，用户可用电。 ② 当表内剩余电量≤报警电量2时，电表输出分闸信号给TS开关，开关分闸，用户断电，提示用户电量不足，需要购电；用户插卡后可手动合闸继续用电，直至剩余电量为0。 ③ 当表内剩余电量≤0时，电表分闸，用户必须购电后才能重合闸继续用电。

  14. 主要内容 3 2 1 4 5 6 IC卡预付费售电管理系统组成 DDSY1352单相电子式预付费电能表 预付费专用断路器 IC卡及读卡器 Acrel-PVMS 预付费售电管理软件 总结

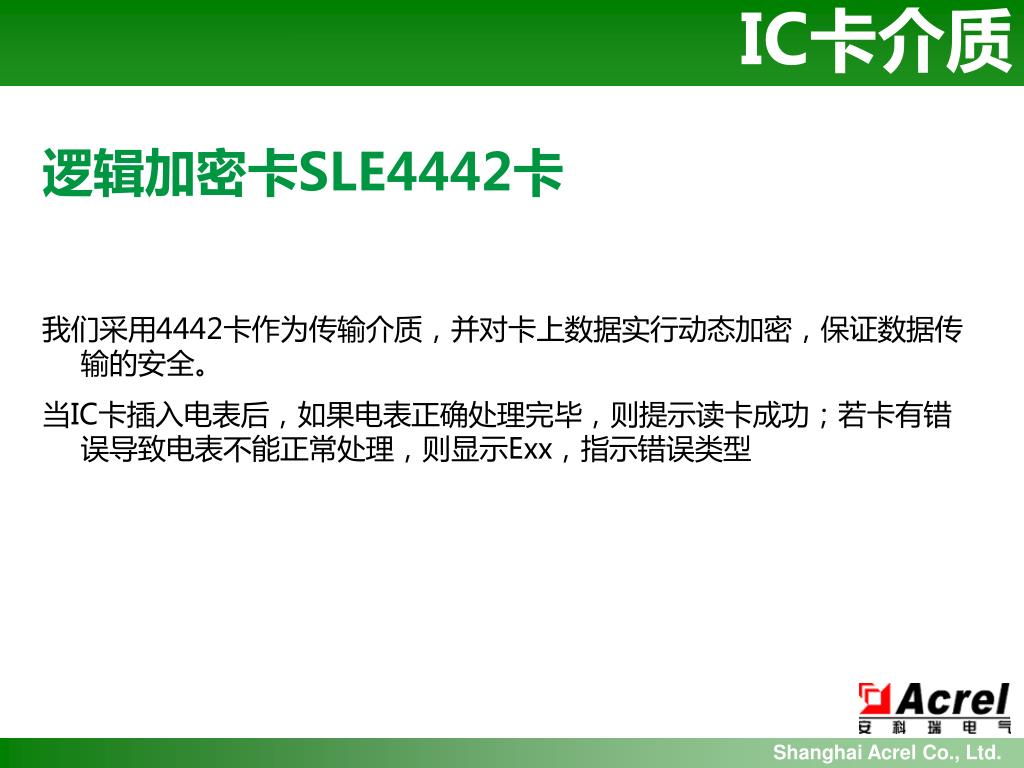

  15. IC卡介质 逻辑加密卡SLE4442卡 我们采用4442卡作为传输介质，并对卡上数据实行动态加密，保证数据传输的安全。 当IC卡插入电表后，如果电表正确处理完毕，则提示读卡成功；若卡有错误导致电表不能正常处理，则显示Exx，指示错误类型

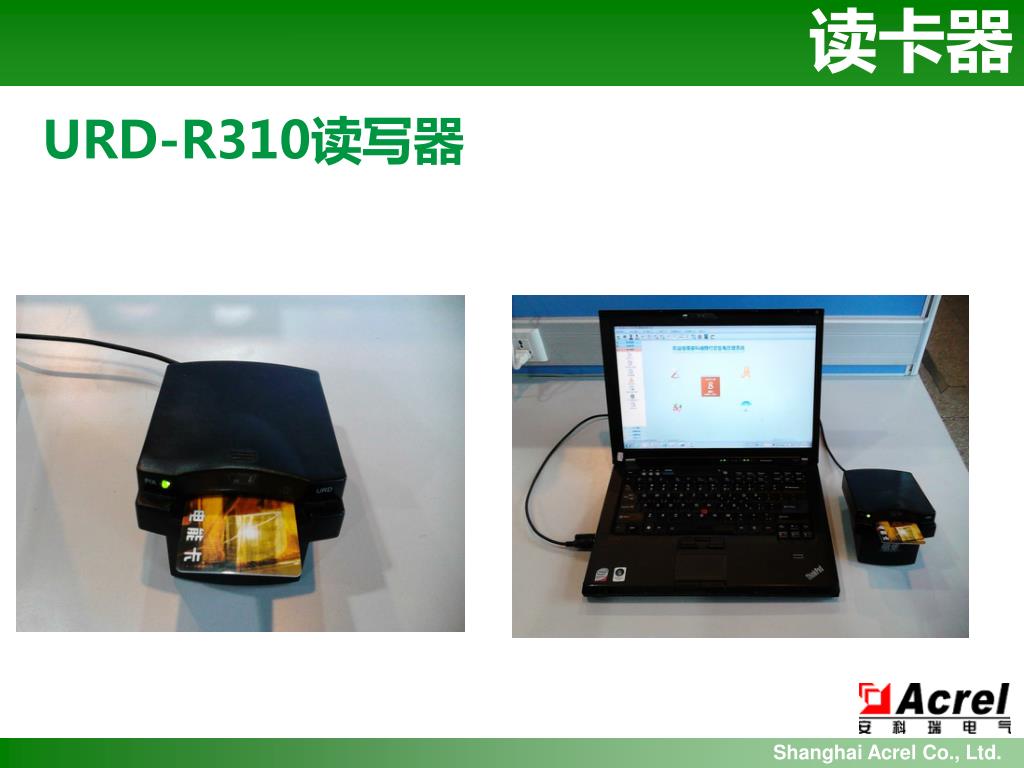

  16. 读卡器 URD-R310读写器 深圳明华

  17. IC卡类型

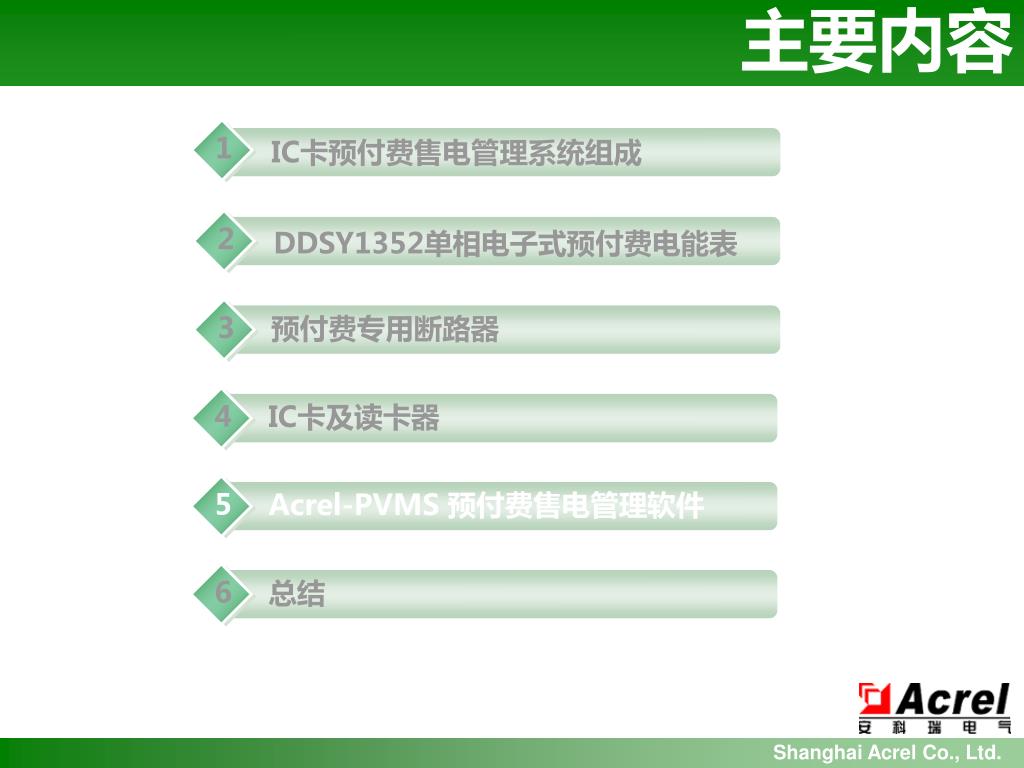

  18. 主要内容 3 2 1 4 5 6 IC卡预付费售电管理系统组成 DDSY1352单相电子式预付费电能表 预付费专用断路器 IC卡及读卡器 Acrel-PVMS 预付费售电管理软件 总结

  19. 预付费售电管理系统

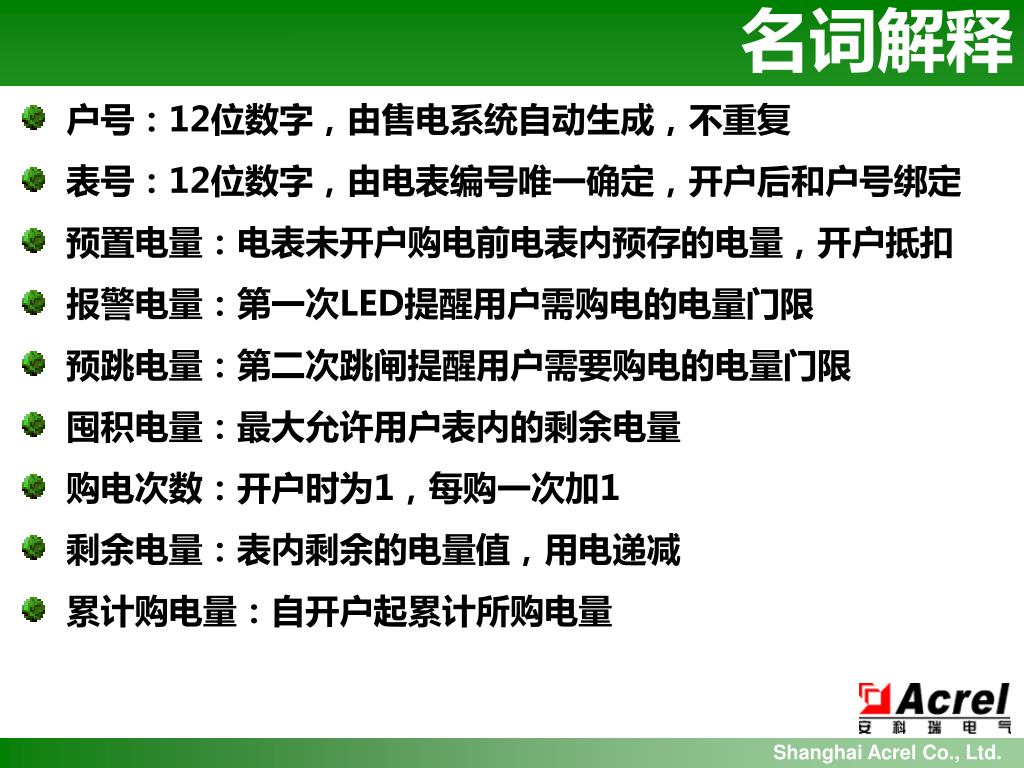

  20. 名词解释 • 户号：12位数字，由售电系统自动生成，不重复 • 表号：12位数字，由电表编号唯一确定，开户后和户号绑定 • 预置电量：电表未开户购电前电表内预存的电量，开户抵扣 • 报警电量：第一次LED提醒用户需购电的电量门限 • 预跳电量：第二次跳闸提醒用户需要购电的电量门限 • 囤积电量：最大允许用户表内的剩余电量 • 购电次数：开户时为1，每购一次加1 • 剩余电量：表内剩余的电量值，用电递减 • 累计购电量：自开户起累计所购电量

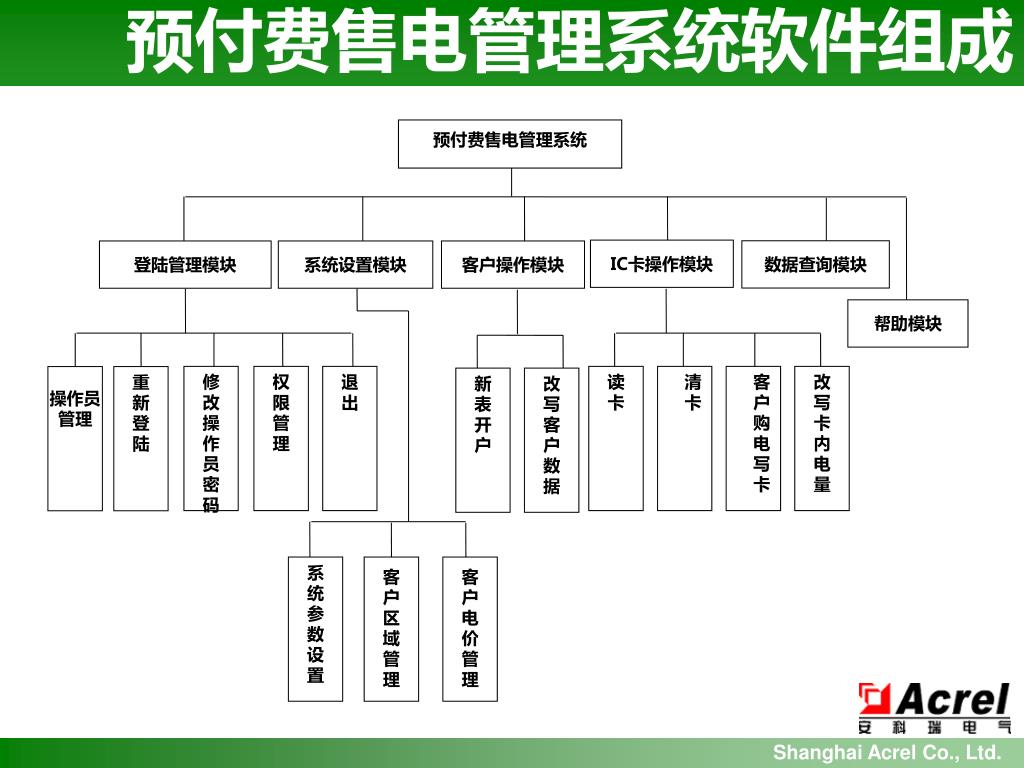

  21. 修改操作员密码 权限管理 退 出 预付费售电管理系统 预付费售电管理系统软件组成 操作员管理 重新登陆 新表开户 改写客户数据 系统参数设置 客 户 区 域 管 理 客 户 电价管 理 IC卡操作模块 数据查询模块 登陆管理模块 系统设置模块 客户操作模块 帮助模块 读卡 清卡 客户购电写卡 改写卡内电量

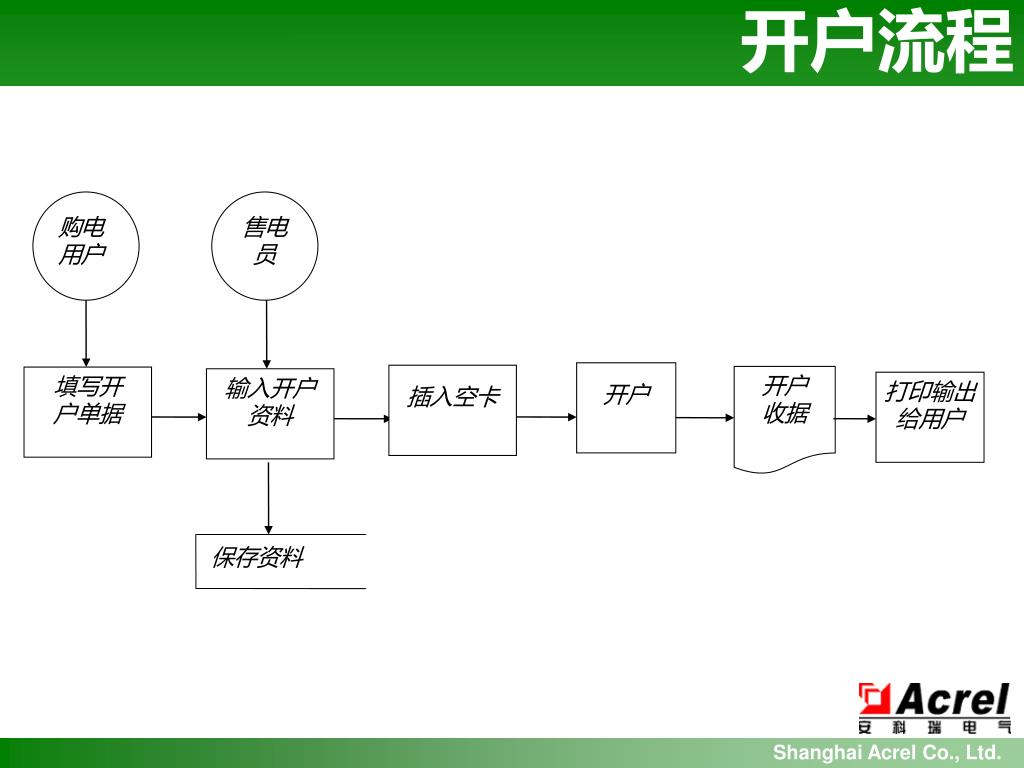

  22. 购电用户 售电员 开户流程 保存资料 开户 插入空卡 开户 收据 填写开 户单据 输入开户资料 打印输出给用户

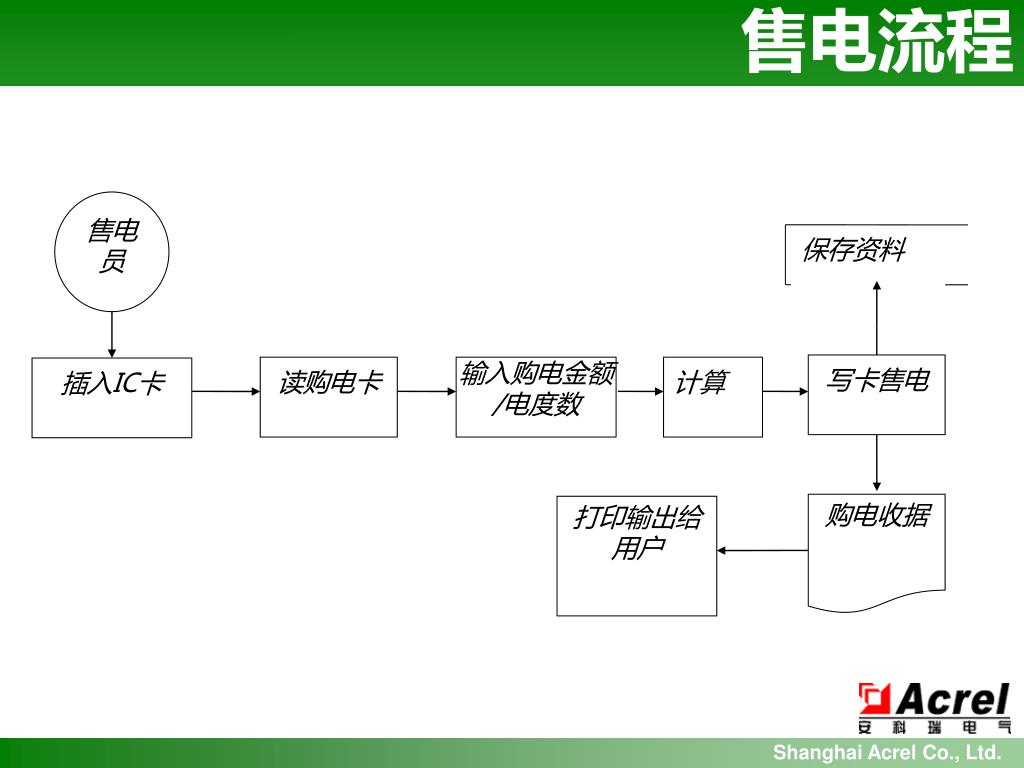

  23. 售电员 售电流程 保存资料 写卡售电 读购电卡 输入购电金额/电度数 计算 插入IC卡 购电收据 打印输出给用户

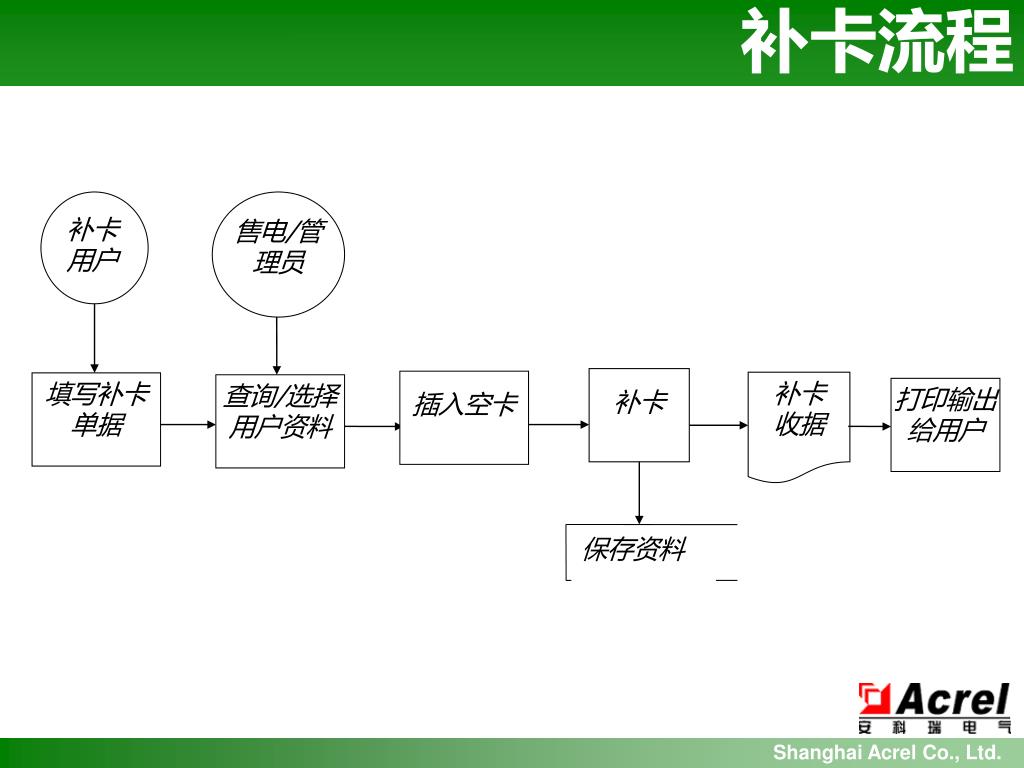

  24. 补卡用户 售电/管理员 补卡流程 保存资料 补卡 插入空卡 补卡 收据 填写补卡单据 查询/选择用户资料 打印输出给用户

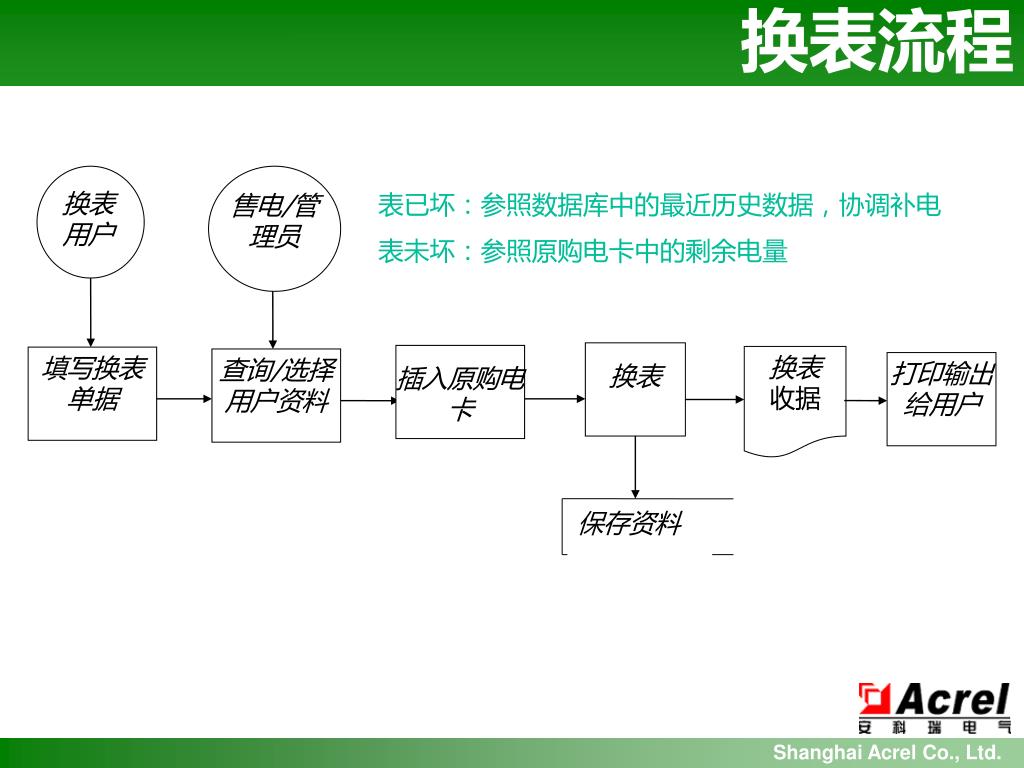

  25. 换表用户 售电/管理员 换表流程 保存资料 换表 插入原购电卡 换表 收据 填写换表单据 查询/选择用户资料 打印输出给用户 表已坏：参照数据库中的最近历史数据，协调补电 表未坏：参照原购电卡中的剩余电量

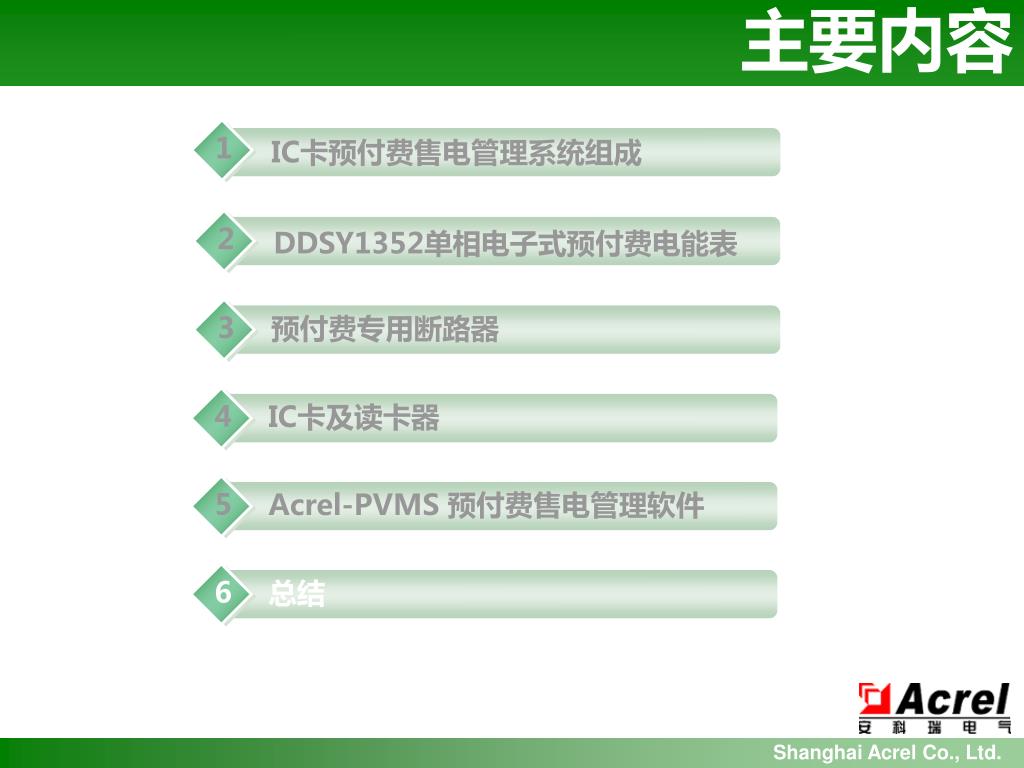

  26. 主要内容 3 2 1 4 5 6 IC卡预付费售电管理系统组成 DDSY1352单相电子式预付费电能表 预付费专用断路器 IC卡及读卡器 Acrel-PVMS 预付费售电管理软件 总结

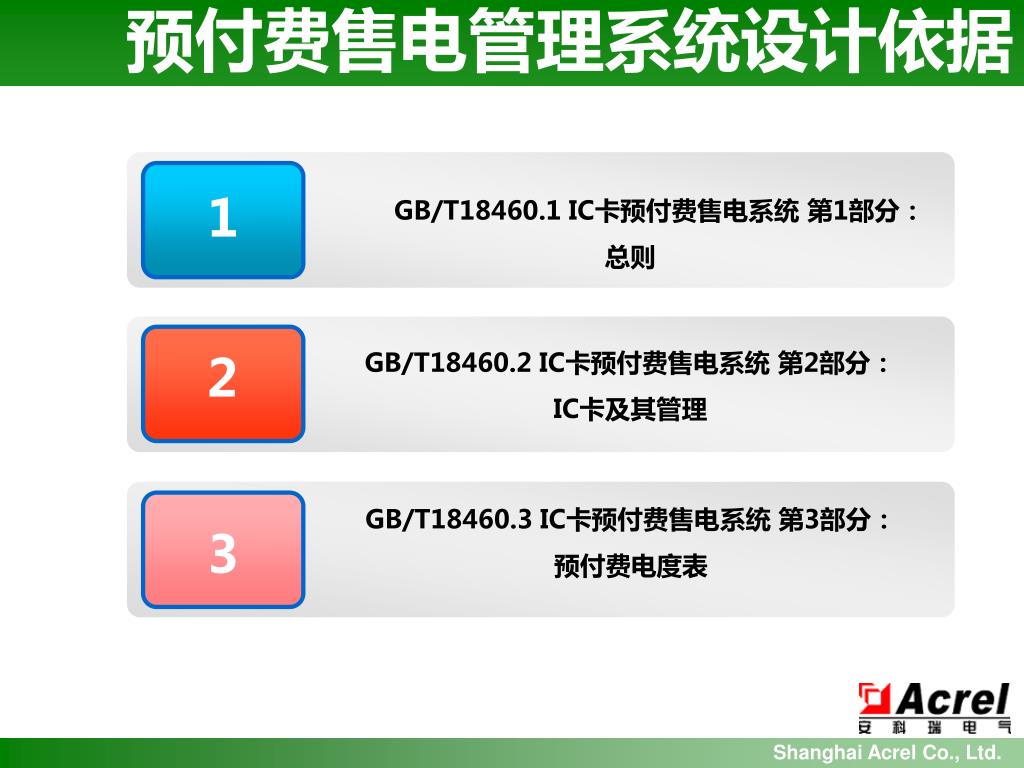

  27. 预付费售电管理系统设计依据 2 1 GB/T18460.3 IC卡预付费售电系统 第3部分： 预付费电度表 3 GB/T18460.2 IC卡预付费售电系统 第2部分： IC卡及其管理 GB/T18460.1 IC卡预付费售电系统 第1部分： 总则

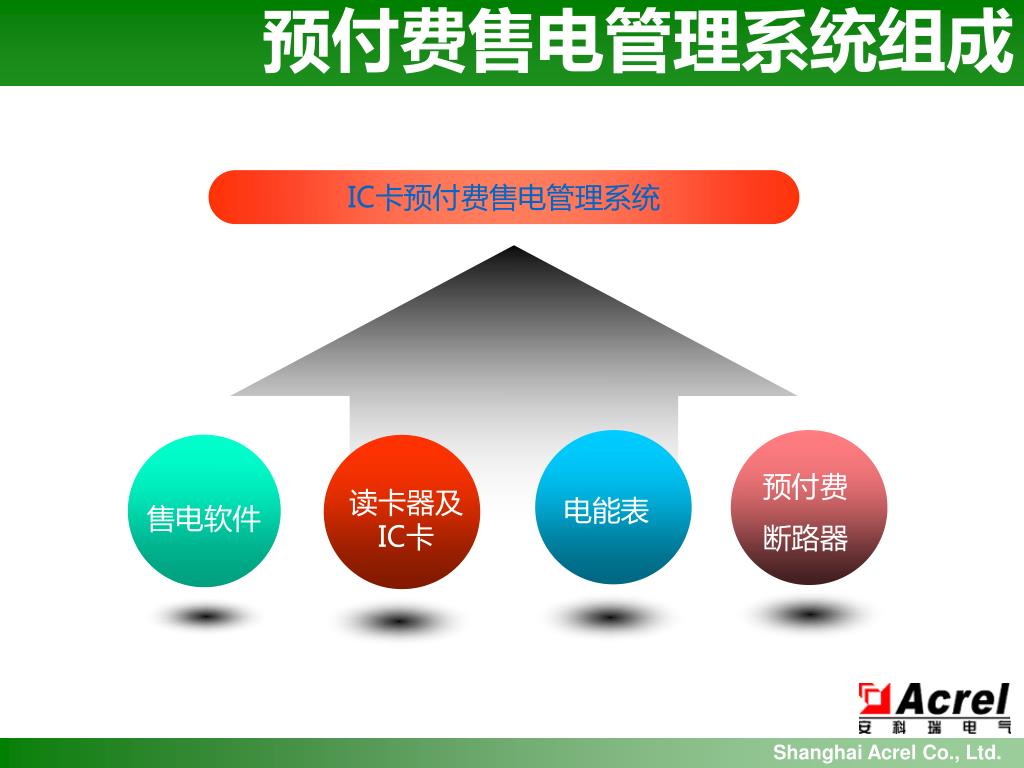

  28. IC卡预付费售电管理系统 预付费售电管理系统组成 预付费 断路器 读卡器及IC卡 电能表 售电软件

  29. 谢谢！ 联系人：师晴晴 手机：15961545337 电话：0510-86189390 传真：0510-86179975 QQ:1582805561 E-mail: acresqq@163.com
