  1. 污泥处理处置规划研究与工程设计 2013年5月11日上海

  2. 1.污泥处理处置技术发展国际经验 2.污泥处理处置技术政策 3.污泥处理处置泥质标准 4.污泥处理处置工艺设计

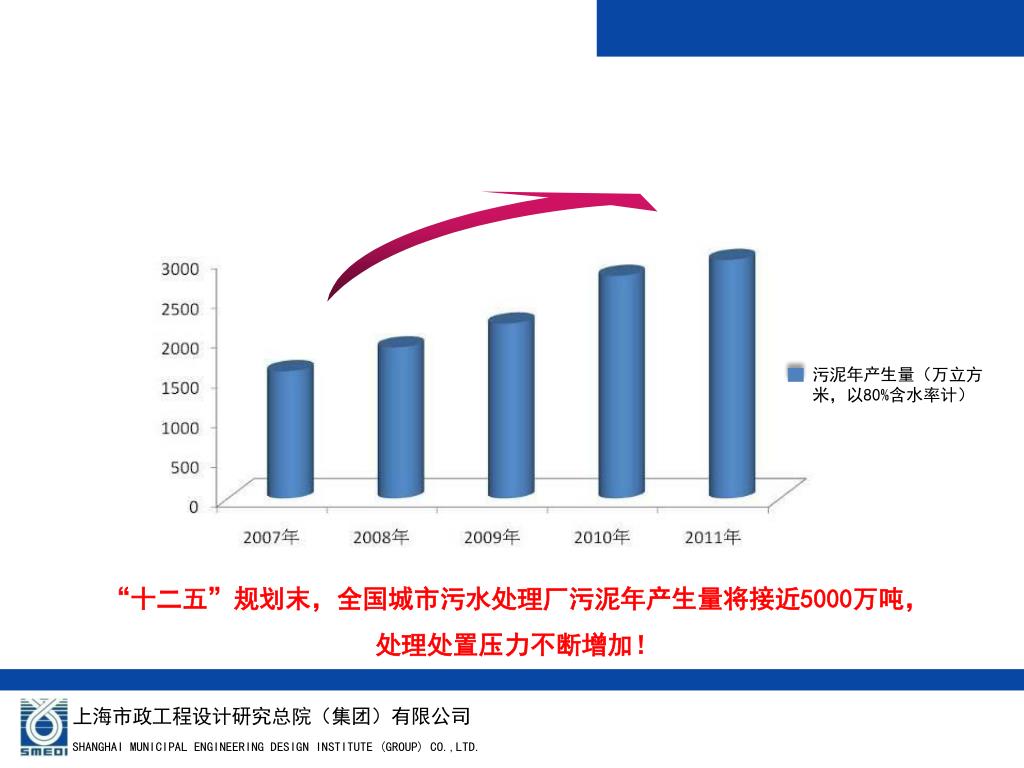

  3. 污泥年产生量（万立方米，以80%含水率计） “十二五”规划末，全国城市污水处理厂污泥年产生量将接近5000万吨，处理处置压力不断增加！

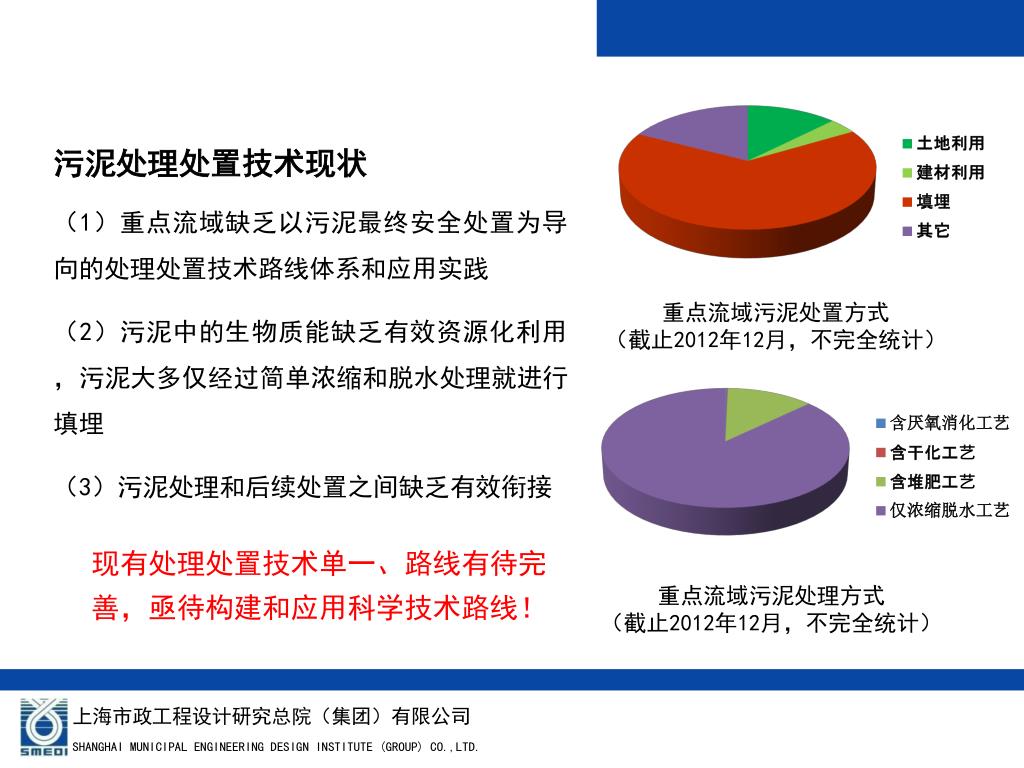

  4. 污泥处理处置技术现状 （1）重点流域缺乏以污泥最终安全处置为导向的处理处置技术路线体系和应用实践 （2）污泥中的生物质能缺乏有效资源化利用，污泥大多仅经过简单浓缩和脱水处理就进行填埋 （3）污泥处理和后续处置之间缺乏有效衔接 重点流域污泥处置方式 （截止2012年12月，不完全统计） 现有处理处置技术单一、路线有待完善，亟待构建和应用科学技术路线！ 重点流域污泥处理方式 （截止2012年12月，不完全统计）

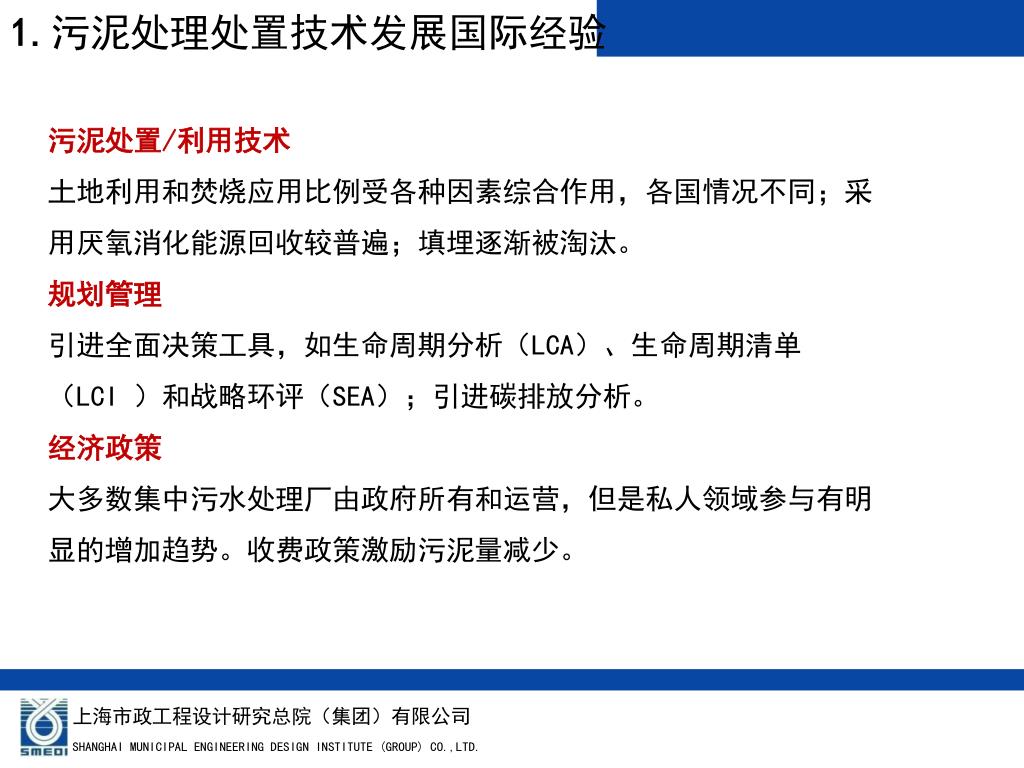

  5. 1.污泥处理处置技术发展国际经验 污泥处置/利用技术 土地利用和焚烧应用比例受各种因素综合作用，各国情况不同；采用厌氧消化能源回收较普遍；填埋逐渐被淘汰。 规划管理 引进全面决策工具，如生命周期分析（LCA）、生命周期清单（LCI ）和战略环评（SEA）；引进碳排放分析。 经济政策 大多数集中污水处理厂由政府所有和运营，但是私人领域参与有明显的增加趋势。收费政策激励污泥量减少。

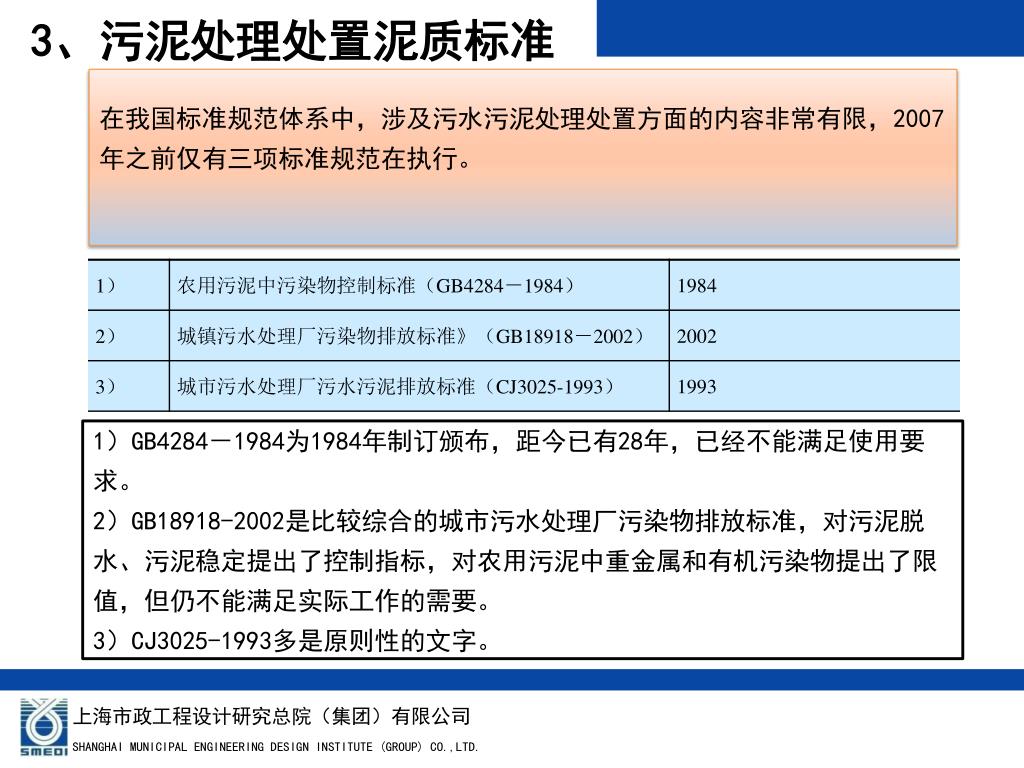

  6. 3、污泥处理处置泥质标准 在我国标准规范体系中，涉及污水污泥处理处置方面的内容非常有限，2007年之前仅有三项标准规范在执行。 1）GB4284－1984为1984年制订颁布，距今已有28年，已经不能满足使用要求。 2）GB18918-2002是比较综合的城市污水处理厂污染物排放标准，对污泥脱水、污泥稳定提出了控制指标，对农用污泥中重金属和有机污染物提出了限值，但仍不能满足实际工作的需要。 3）CJ3025-1993多是原则性的文字。

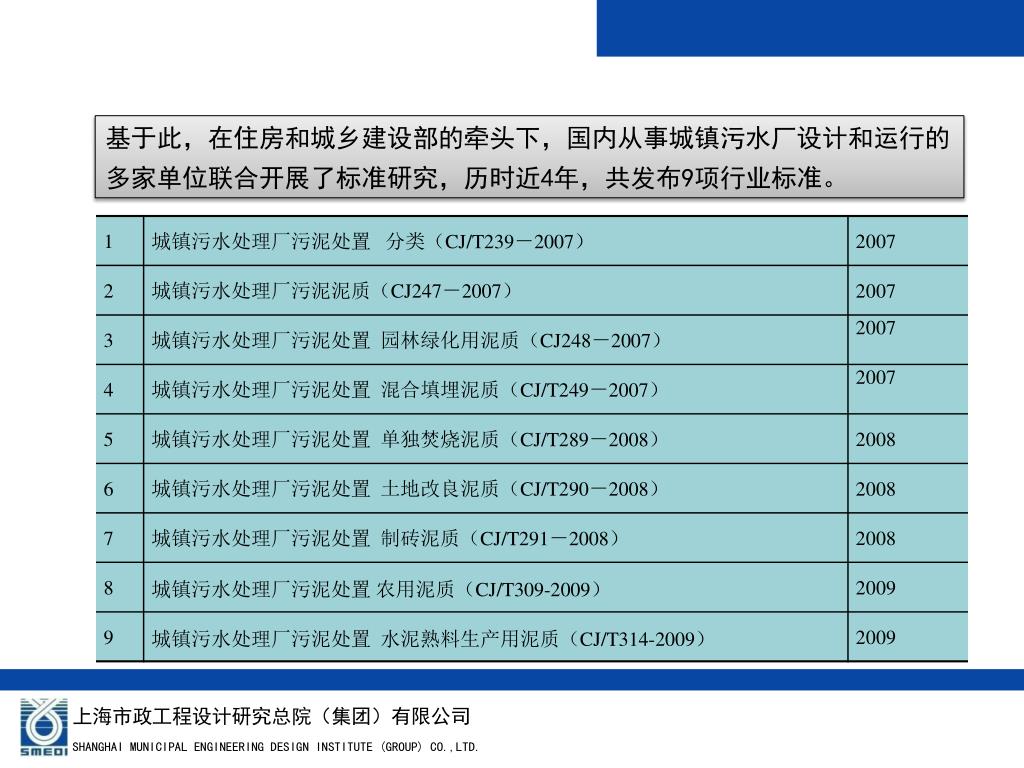

  7. 基于此，在住房和城乡建设部的牵头下，国内从事城镇污水厂设计和运行的多家单位联合开展了标准研究，历时近4年，共发布9项行业标准。基于此，在住房和城乡建设部的牵头下，国内从事城镇污水厂设计和运行的多家单位联合开展了标准研究，历时近4年，共发布9项行业标准。

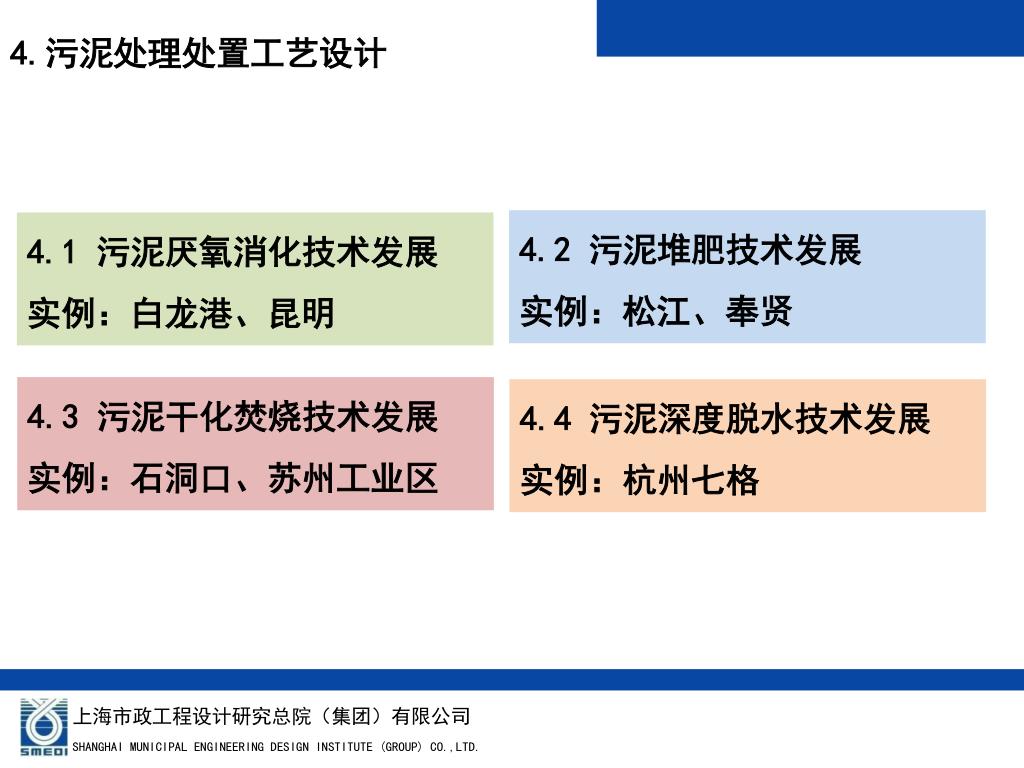

  8. 4.污泥处理处置工艺设计 4.2 污泥堆肥技术发展 实例：松江、奉贤 4.1 污泥厌氧消化技术发展 实例：白龙港、昆明 4.3 污泥干化焚烧技术发展 实例：石洞口、苏州工业区 4.4 污泥深度脱水技术发展 实例：杭州七格

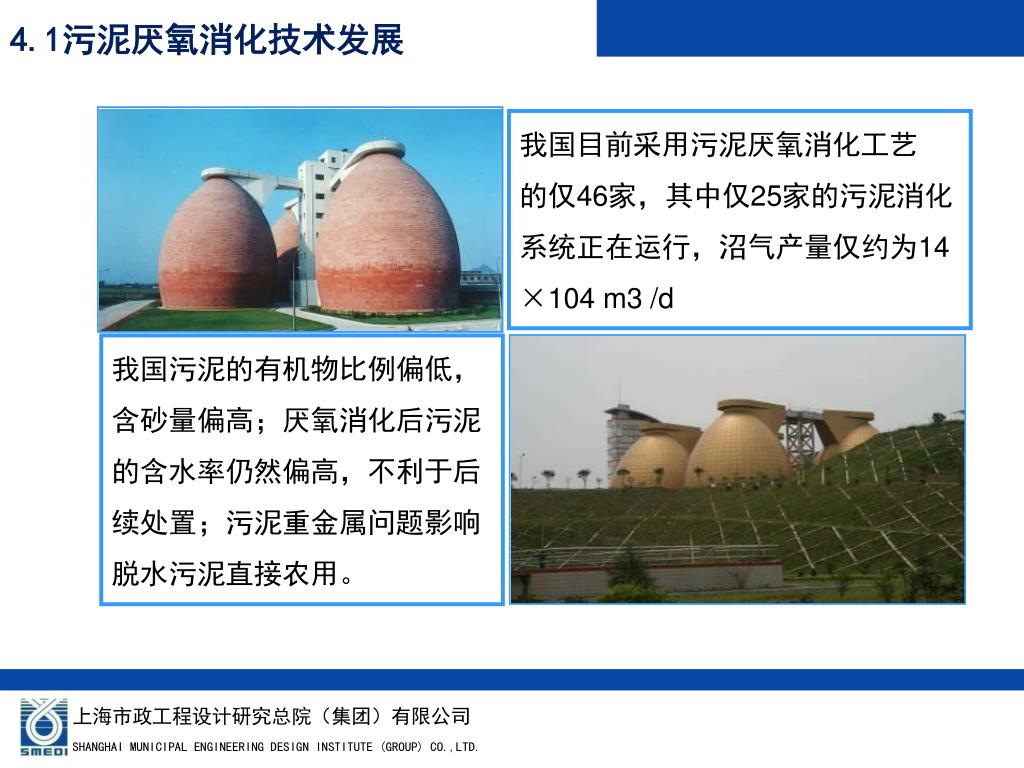

  9. 4.1污泥厌氧消化技术发展 我国目前采用污泥厌氧消化工艺 的仅46家，其中仅25家的污泥消化系统正在运行，沼气产量仅约为14 ×104 m3 /d 我国污泥的有机物比例偏低，含砂量偏高；厌氧消化后污泥的含水率仍然偏高，不利于后续处置；污泥重金属问题影响脱水污泥直接农用。

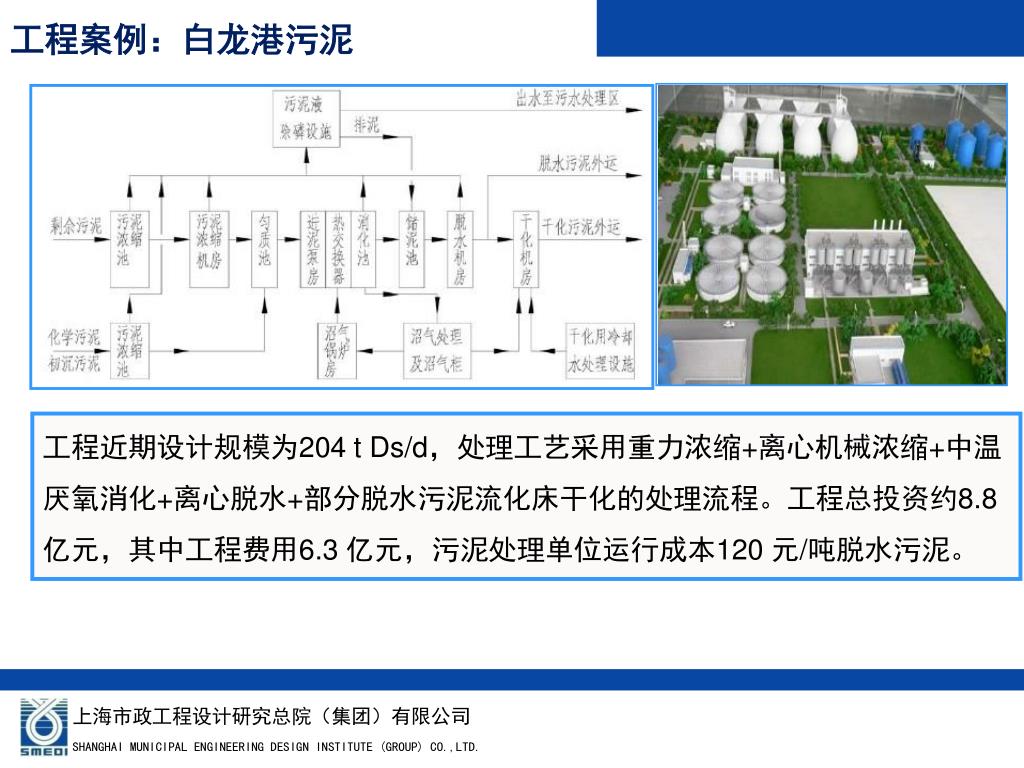

  10. 工程案例：白龙港污泥 工程近期设计规模为204 t Ds/d，处理工艺采用重力浓缩+离心机械浓缩+中温厌氧消化+离心脱水+部分脱水污泥流化床干化的处理流程。工程总投资约8.8 亿元，其中工程费用6.3 亿元，污泥处理单位运行成本120 元/吨脱水污泥。

  11. 昆明主城区污泥处理工程 中芬合作“昆明市主城区城市污水处理厂污泥处理处置工程” 。昆明主城区现有8座污水处理厂产生折合80%含水率污泥量500t/d。 拟建工程采用污泥高负荷厌氧消化(HLAD)+脱水+热干化技术路线。

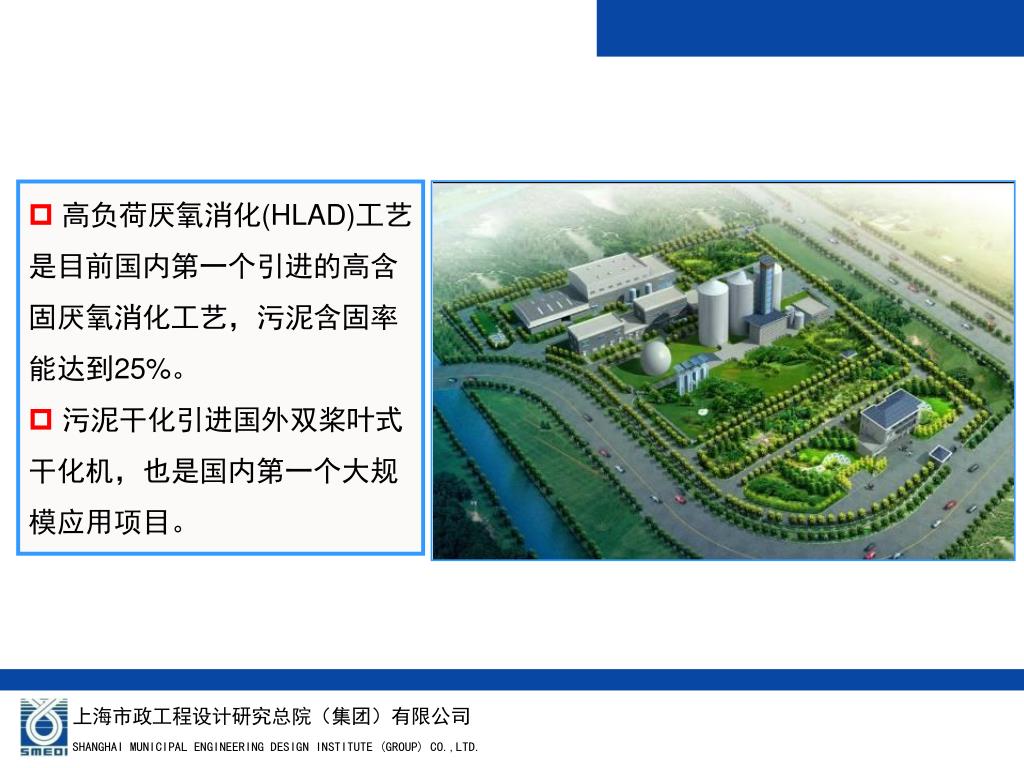

  12. 高负荷厌氧消化(HLAD)工艺是目前国内第一个引进的高含固厌氧消化工艺，污泥含固率能达到25%。 高负荷厌氧消化(HLAD)工艺是目前国内第一个引进的高含固厌氧消化工艺，污泥含固率能达到25%。 • 污泥干化引进国外双桨叶式干化机，也是国内第一个大规模应用项目。

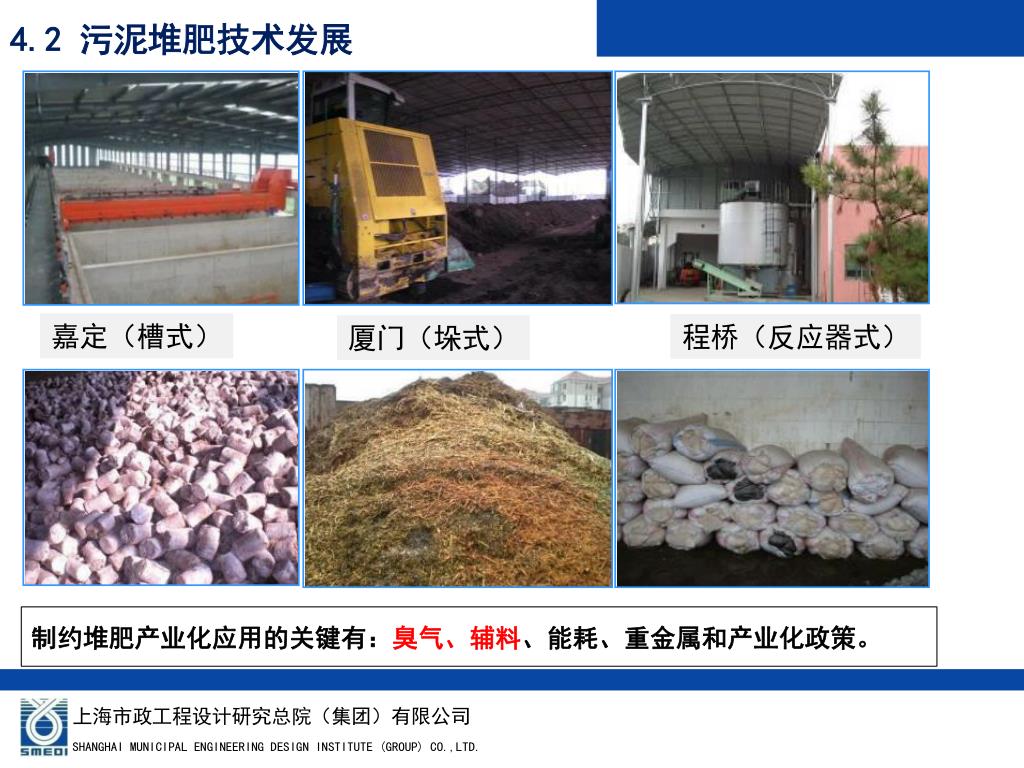

  13. 4.2 污泥堆肥技术发展 嘉定（槽式） 程桥（反应器式） 厦门（垛式） 制约堆肥产业化应用的关键有：臭气、辅料、能耗、重金属和产业化政策。

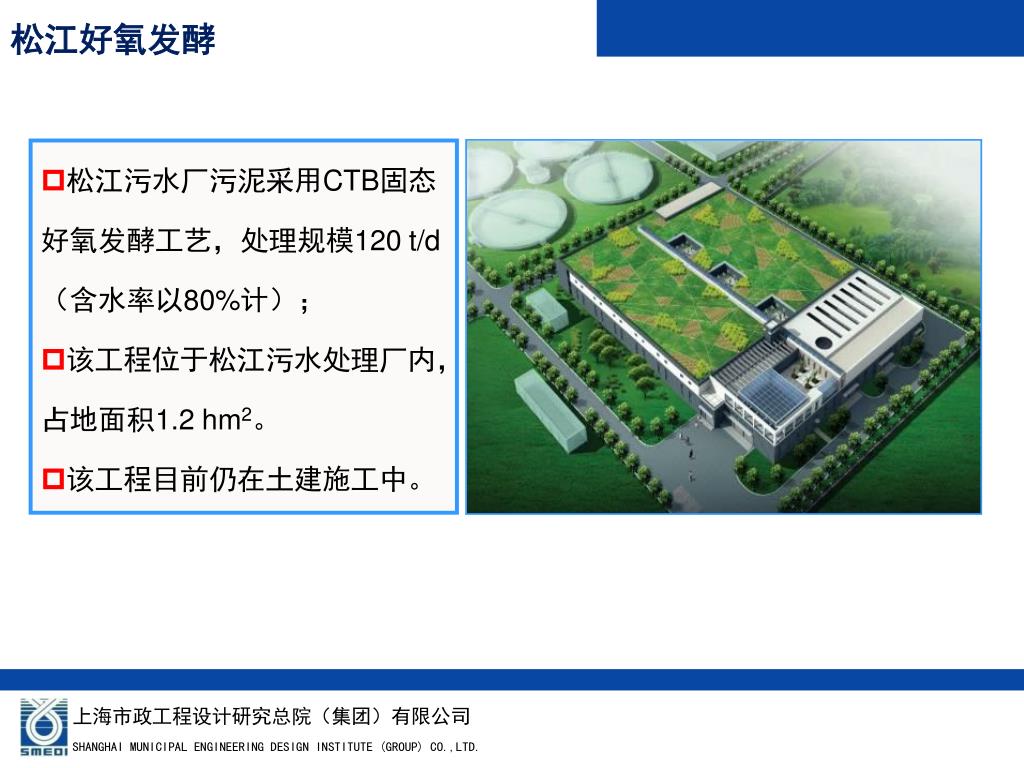

  14. 松江好氧发酵 • 松江污水厂污泥采用CTB固态好氧发酵工艺，处理规模120 t/d（含水率以80%计）； • 该工程位于松江污水处理厂内，占地面积1.2 hm2。 • 该工程目前仍在土建施工中。

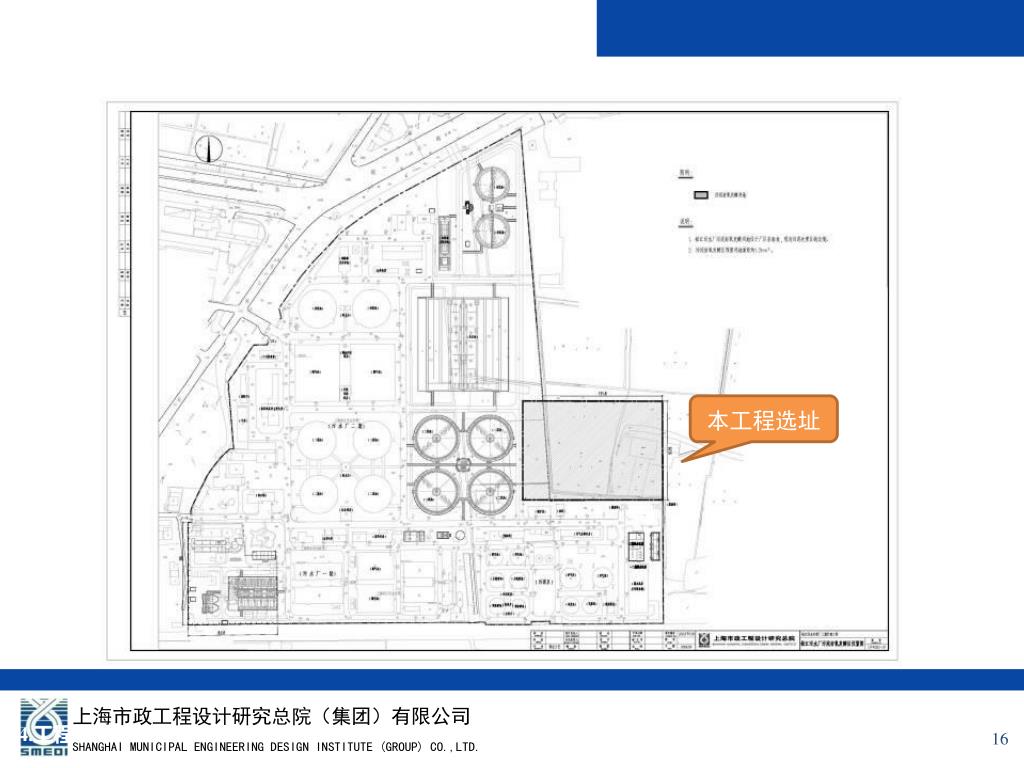

  15. 4.1 场区位置 本工程选址 4.工程设计 16 16

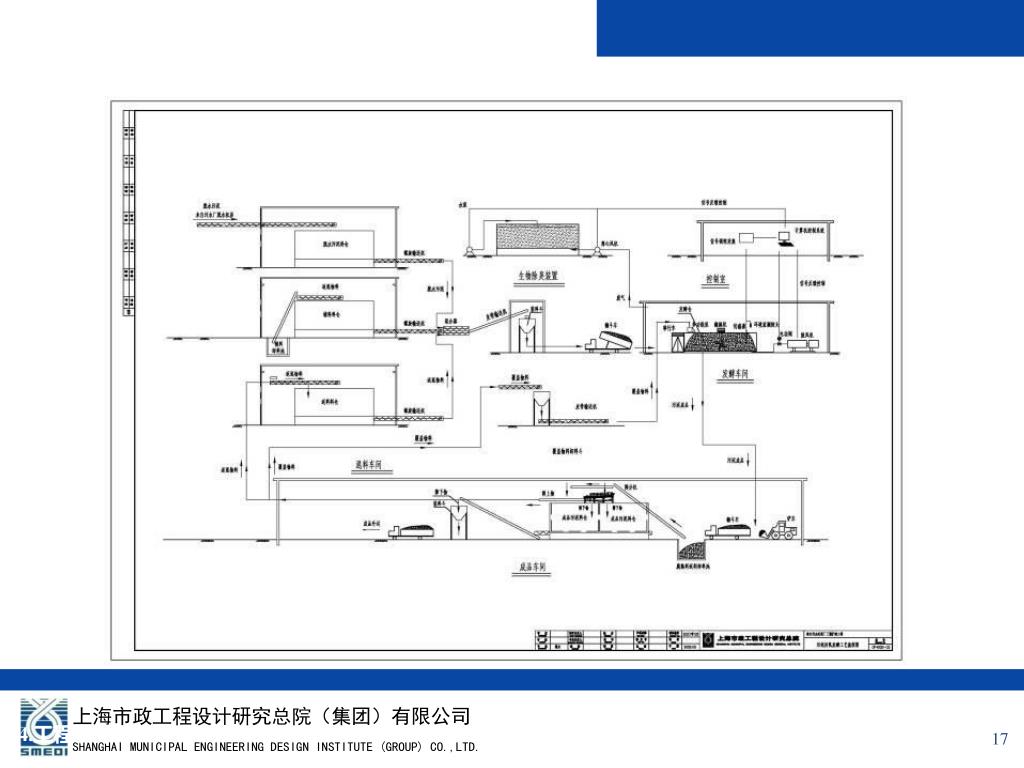

  16. 4.2 工艺流程图 4.工程设计 17 17

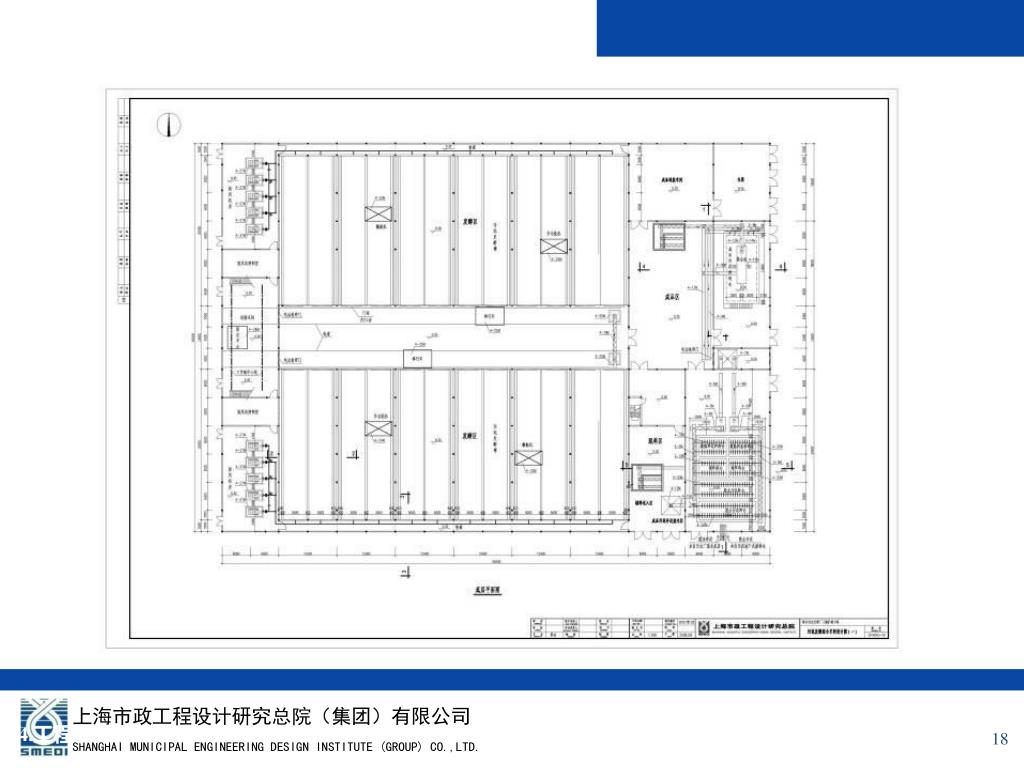

  17. 4.3 平面布置图 4.工程设计 18 18

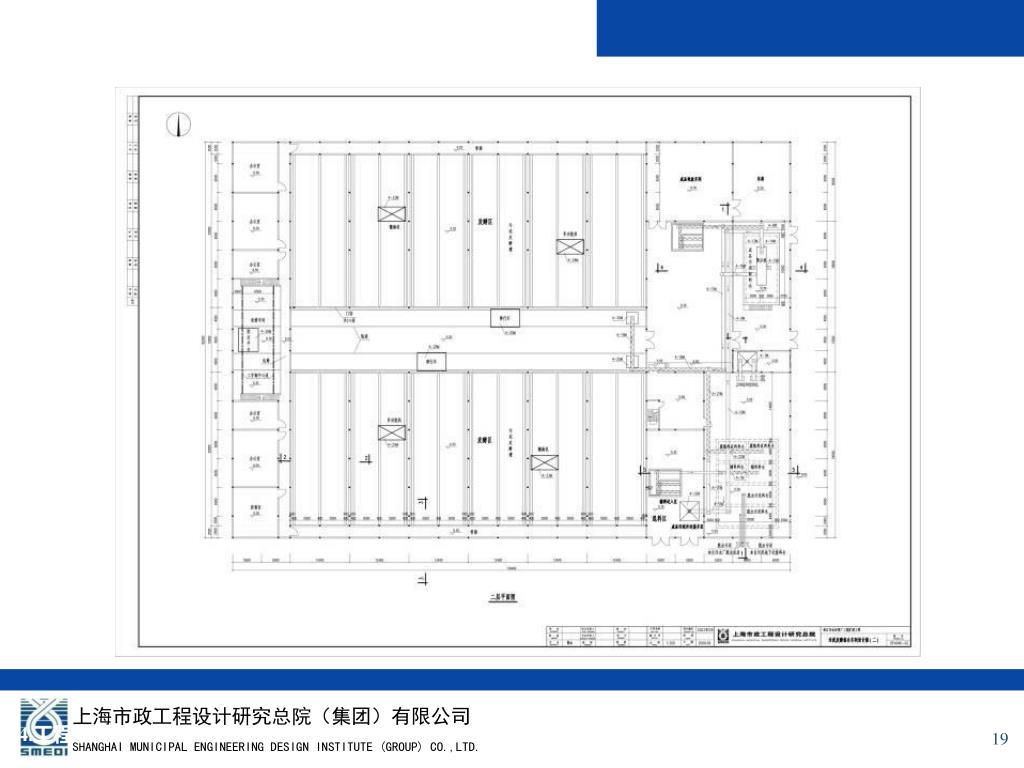

  18. 4.3 平面布置图 4.工程设计 19 19

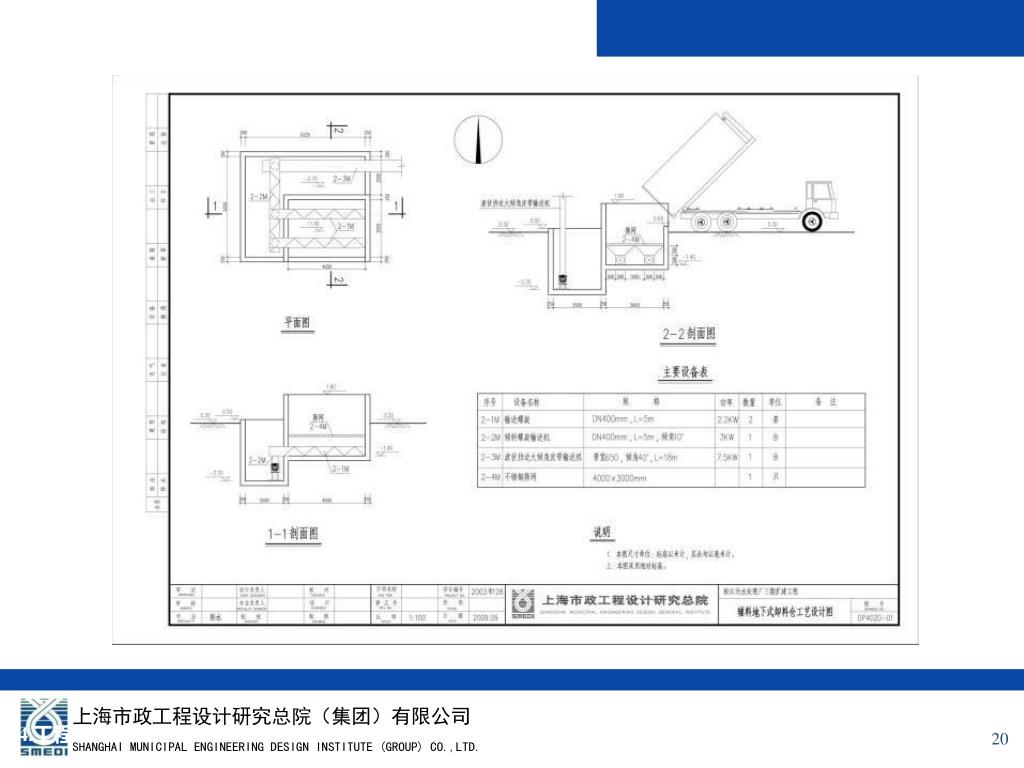

  19. 4.3 料仓工艺设计图 4.工程设计 20 20

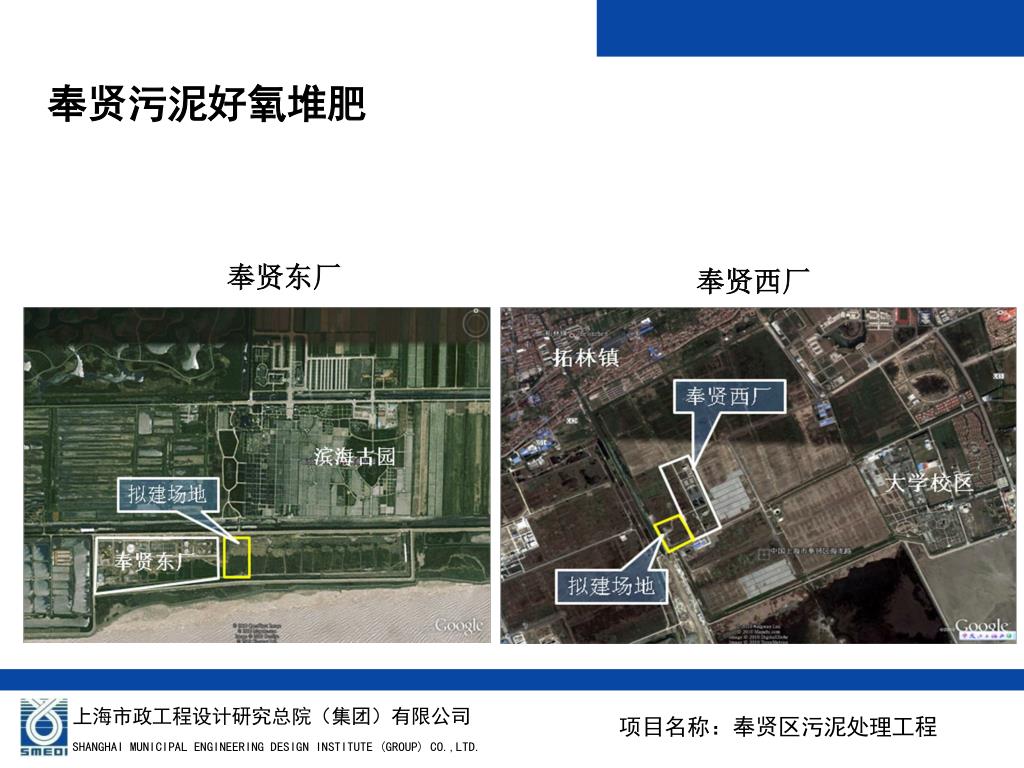

  20. 奉贤污泥好氧堆肥 奉贤东厂 奉贤西厂 项目名称：奉贤区污泥处理工程

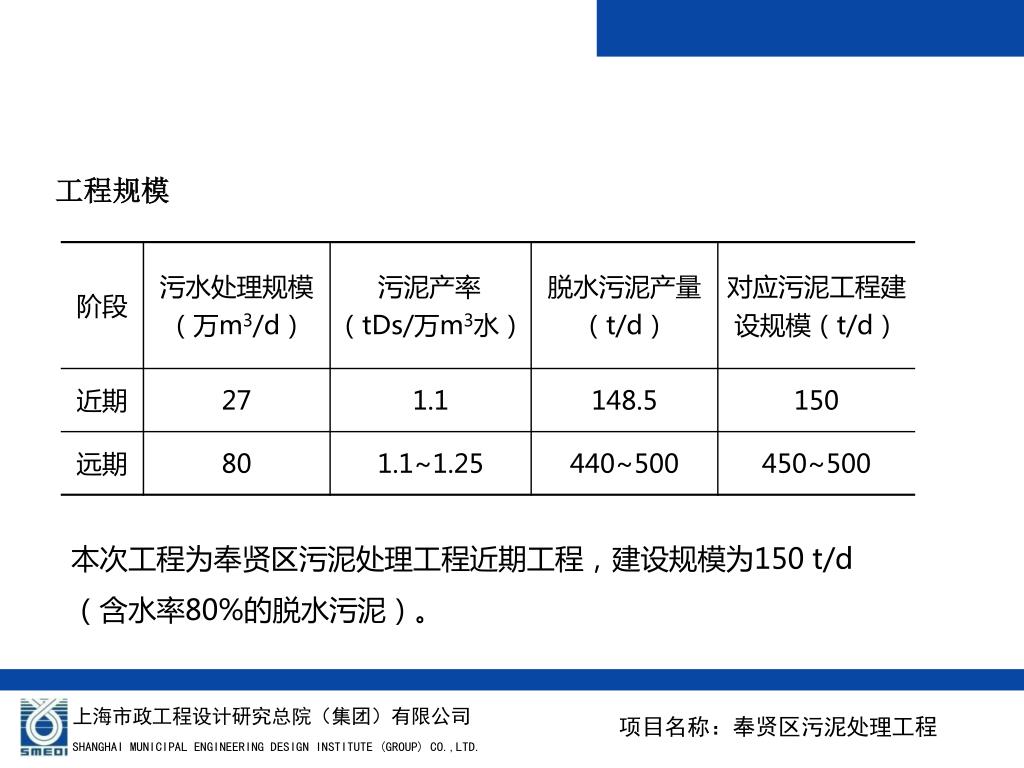

  21. 工程规模 本次工程为奉贤区污泥处理工程近期工程，建设规模为150 t/d（含水率80%的脱水污泥）。 项目名称：奉贤区污泥处理工程

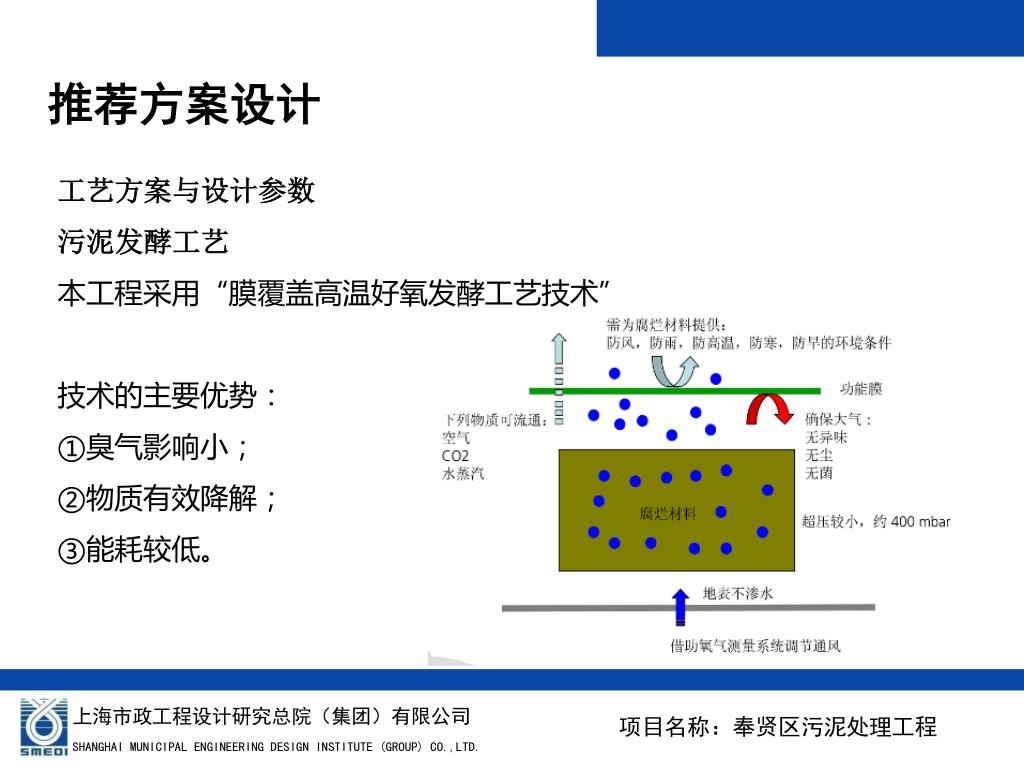

  22. 推荐方案设计 • 工艺方案与设计参数 • 污泥发酵工艺 • 本工程采用“膜覆盖高温好氧发酵工艺技术” • 技术的主要优势： • 臭气影响小； • 物质有效降解； • 能耗较低。 项目名称：奉贤区污泥处理工程

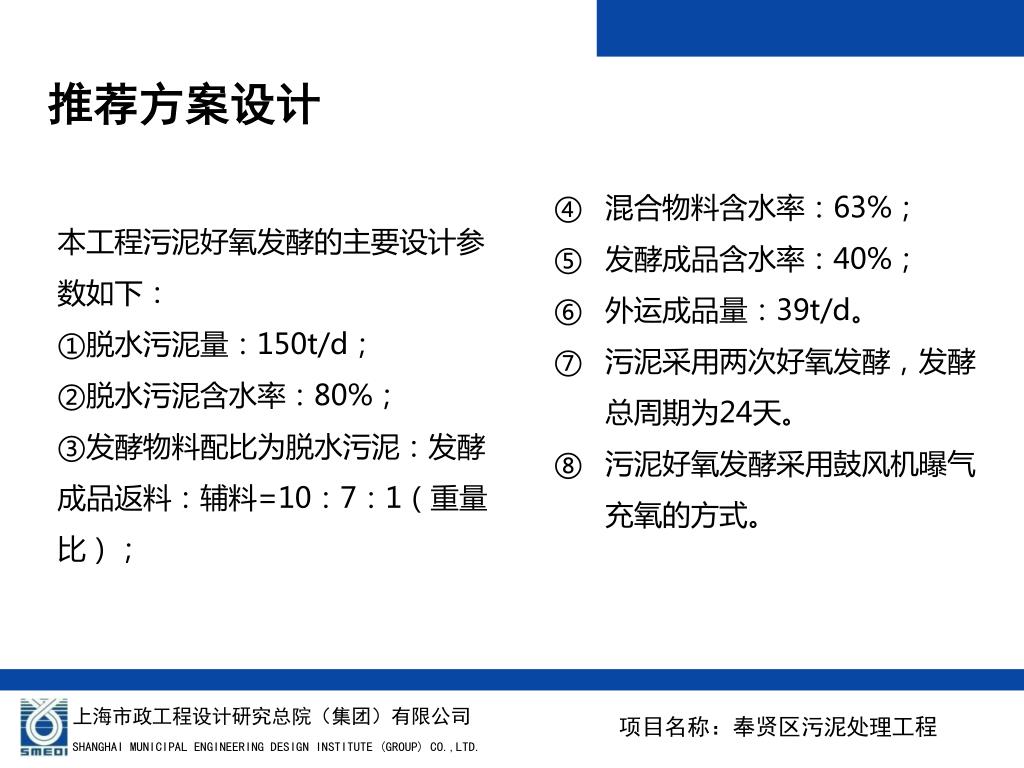

  23. 推荐方案设计 • 本工程污泥好氧发酵的主要设计参数如下： • 脱水污泥量：150t/d； • 脱水污泥含水率：80%； • 发酵物料配比为脱水污泥：发酵成品返料：辅料=10：7：1（重量比）； • 混合物料含水率：63%； • 发酵成品含水率：40%； • 外运成品量：39t/d。 • 污泥采用两次好氧发酵，发酵总周期为24天。 • 污泥好氧发酵采用鼓风机曝气充氧的方式。 项目名称：奉贤区污泥处理工程

  24. 推荐方案设计 物料平衡 项目名称：奉贤区污泥处理工程

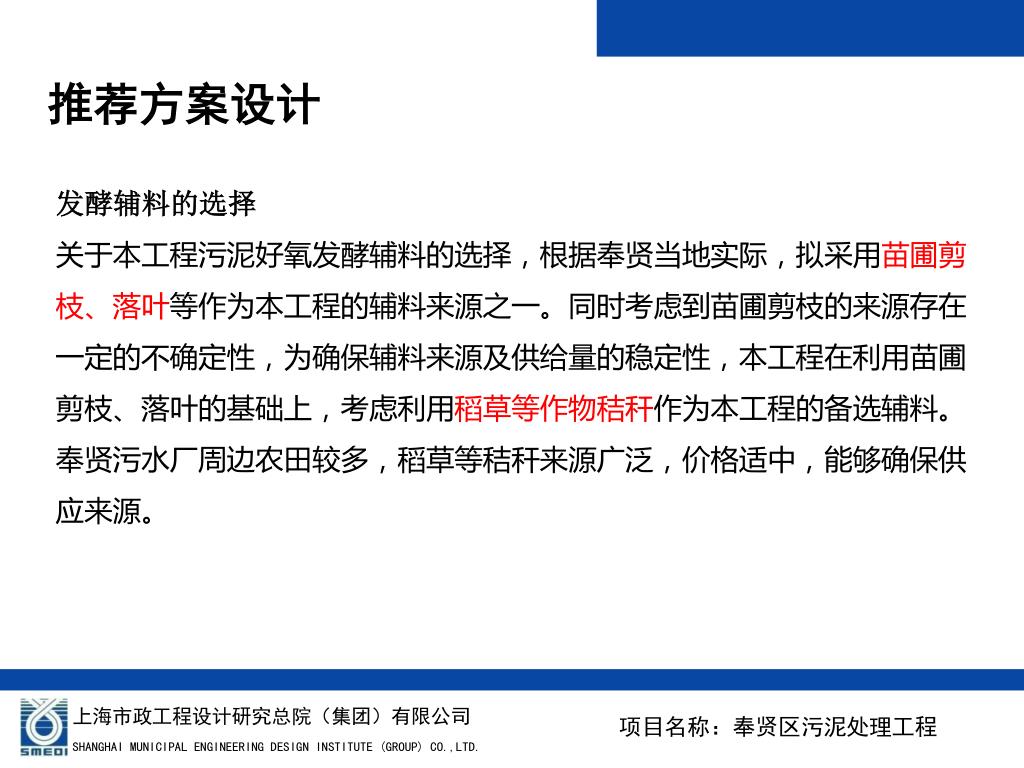

  25. 推荐方案设计 发酵辅料的选择 关于本工程污泥好氧发酵辅料的选择，根据奉贤当地实际，拟采用苗圃剪枝、落叶等作为本工程的辅料来源之一。同时考虑到苗圃剪枝的来源存在一定的不确定性，为确保辅料来源及供给量的稳定性，本工程在利用苗圃剪枝、落叶的基础上，考虑利用稻草等作物秸秆作为本工程的备选辅料。奉贤污水厂周边农田较多，稻草等秸秆来源广泛，价格适中，能够确保供应来源。 项目名称：奉贤区污泥处理工程

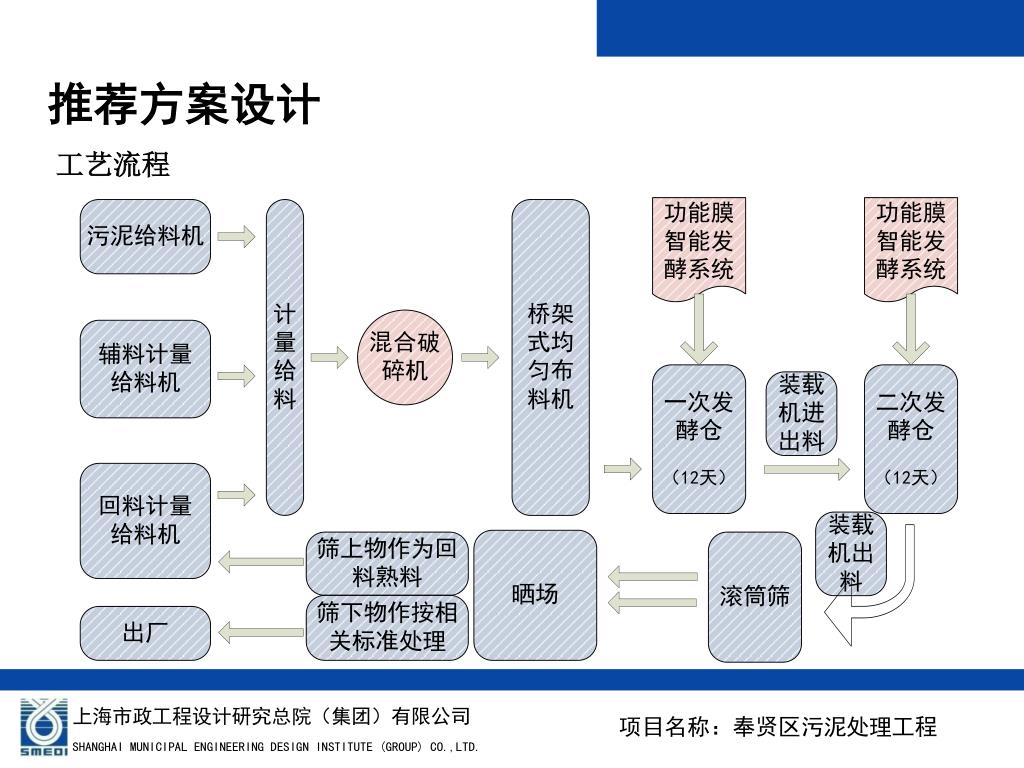

  26. 推荐方案设计 工艺流程 项目名称：奉贤区污泥处理工程

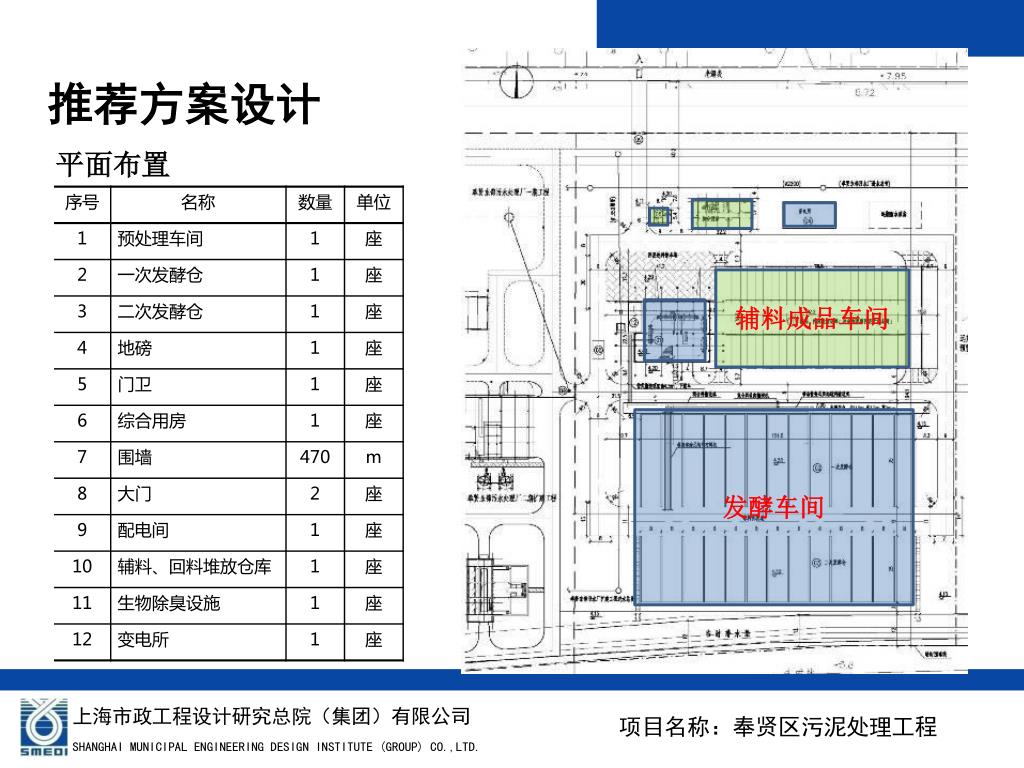

  27. 推荐方案设计 平面布置 辅料成品车间 发酵车间 项目名称：奉贤区污泥处理工程

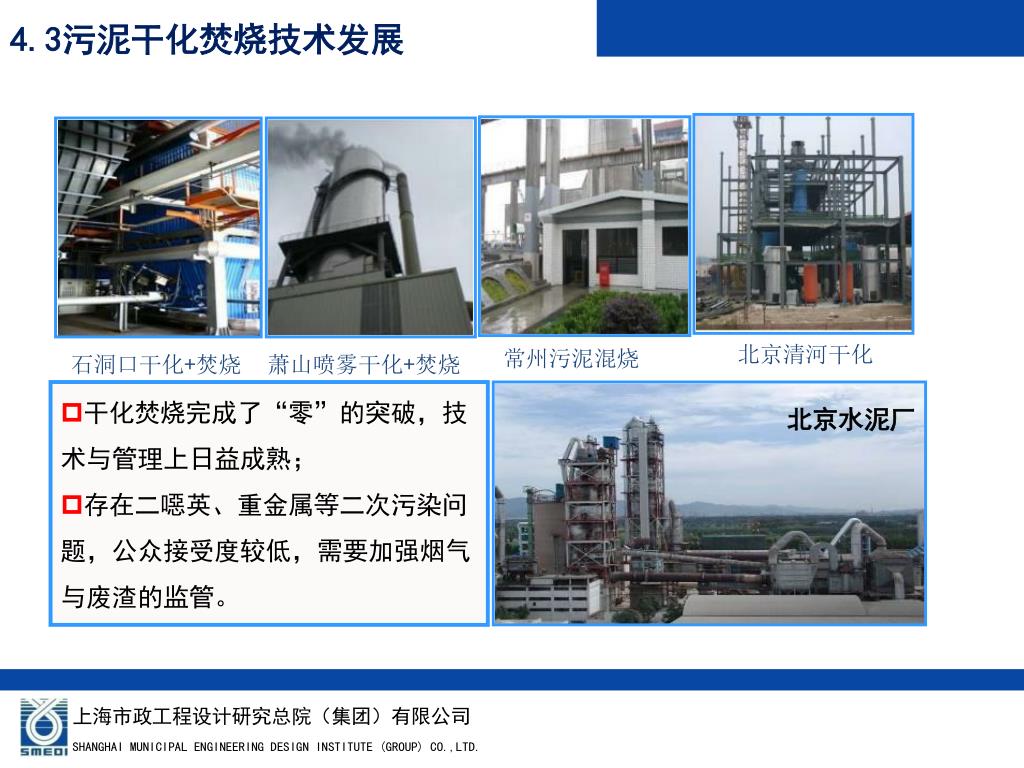

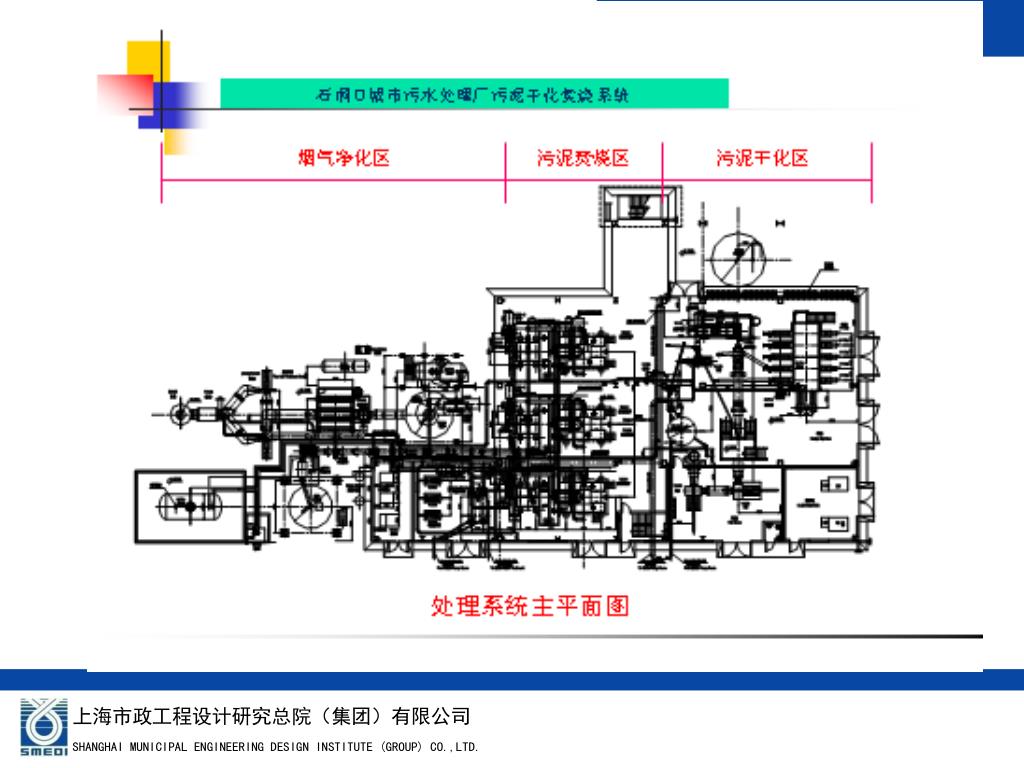

  28. 4.3污泥干化焚烧技术发展 北京清河干化 常州污泥混烧 石洞口干化+焚烧 萧山喷雾干化+焚烧 • 干化焚烧完成了“零”的突破，技术与管理上日益成熟； • 存在二噁英、重金属等二次污染问题，公众接受度较低，需要加强烟气与废渣的监管。 北京水泥厂

  29. 流化床焚烧炉

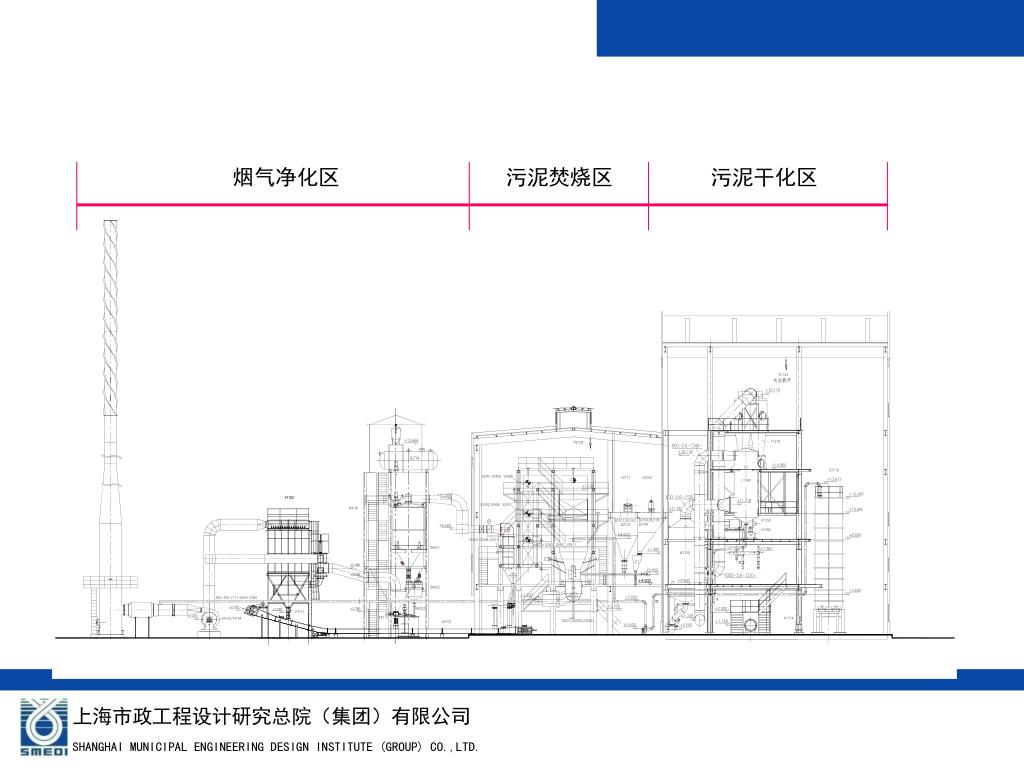

  30. 污泥处理系统主立面图 烟气净化区 污泥焚烧区 污泥干化区

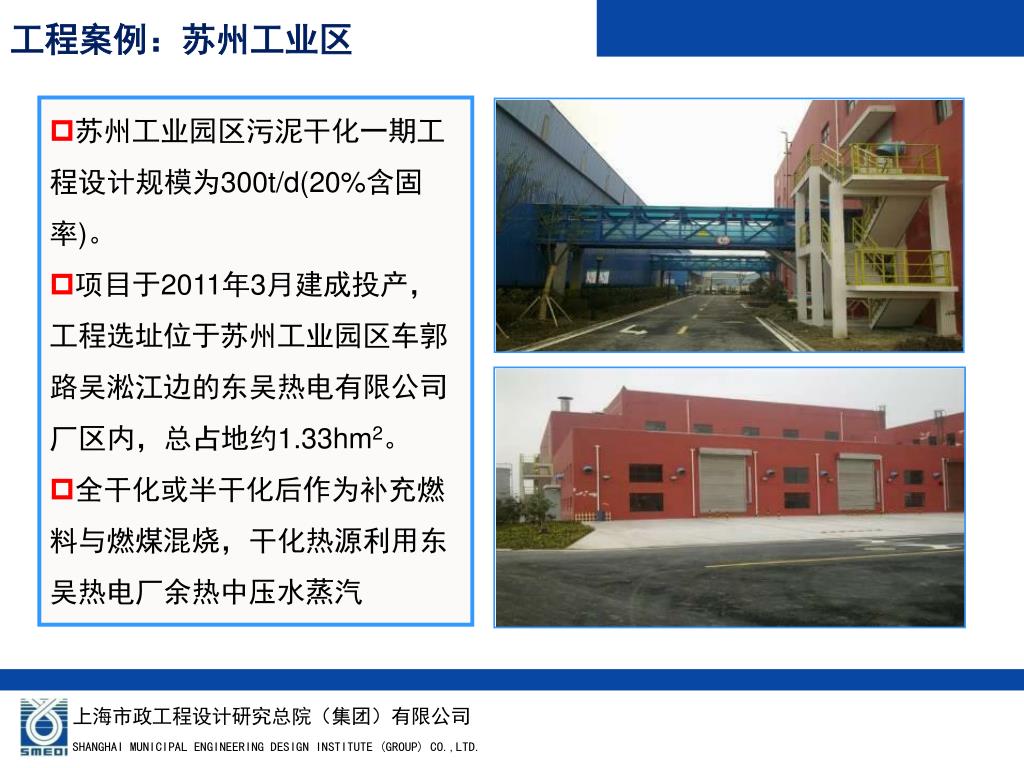

  31. 工程案例：苏州工业区 • 苏州工业园区污泥干化一期工程设计规模为300t/d(20%含固率)。 • 项目于2011年3月建成投产，工程选址位于苏州工业园区车郭路吴淞江边的东吴热电有限公司厂区内，总占地约1.33hm2。 • 全干化或半干化后作为补充燃料与燃煤混烧，干化热源利用东吴热电厂余热中压水蒸汽

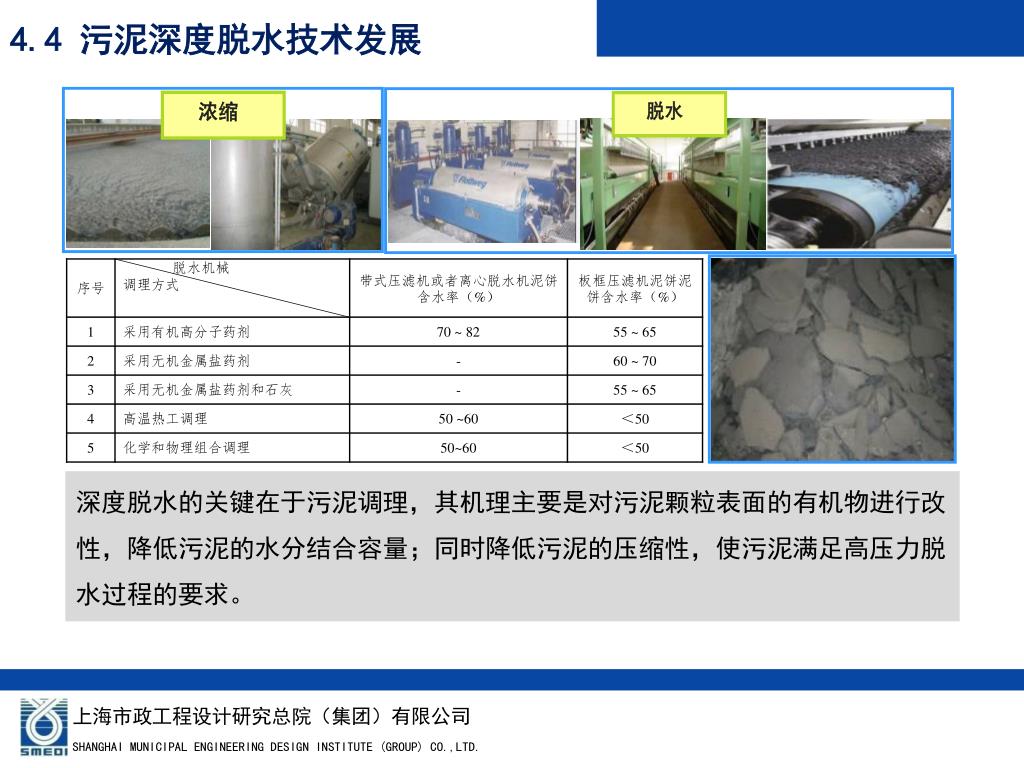

  32. 4.4 污泥深度脱水技术发展 深度脱水的关键在于污泥调理，其机理主要是对污泥颗粒表面的有机物进行改性，降低污泥的水分结合容量；同时降低污泥的压缩性，使污泥满足高压力脱水过程的要求。

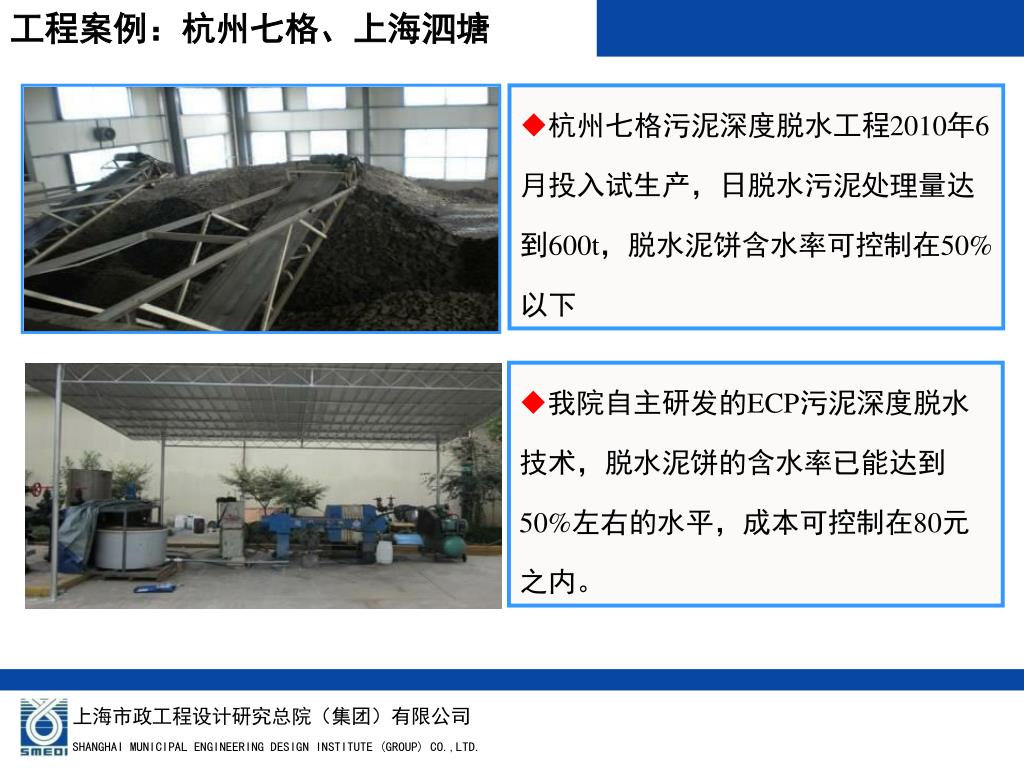

  33. 工程案例：杭州七格、上海泗塘 • 杭州七格污泥深度脱水工程2010年6月投入试生产，日脱水污泥处理量达到600t，脱水泥饼含水率可控制在50%以下 • 我院自主研发的ECP污泥深度脱水技术，脱水泥饼的含水率已能达到50%左右的水平，成本可控制在80元之内。

  34. 谢 谢！
