  1. 第三章 剪 切

  2. 本章要点 （1）剪切、挤压实用应力计算 （2）剪切、挤压实用强度条件 重要概念 剪切实用应力、挤压实用应力

  3. 目录 §3-1 剪切的概念和实用计算 §3-2 挤压和挤压的实用计算 §3-3 纯剪切 剪应力互等定理 剪切虎克定律 §3-4 剪切变形能

  4. §3-1 剪切的概念和实用计算 一、概念

  5. 销轴连接

  6. 平键连接

  7. 受力特点： 作用于构件两个侧面上且与构件轴线垂直的外力，可以简化成大小相等，方向相反，作用线相距很近的一对力，使构件两部分沿剪切面有发生相对错动的趋势。 变形特点： 以两力F之间的横截面为分界面，构件的两部分沿该面发生相对错动。 剪切变形的定义：具有上述两个特点的变形，即为剪切变形

  8. 则：由 • 、剪切的计算 1、剪力 如图所示，沿截面mm假想的把螺栓分成两部分，并取上一部分作为研究对象，如图：mm面上的合力用Q表示。 由于Q与mm面相切，故形象的称Q为mm面上的剪力。

  9. 则： （3—1） 2、剪应力 由于零件在发生剪切变形时，变形及受力都比较复杂，用理论的方法计算这些应力，不仅非常困难，而且跟实际情况出入较大，因此在工程中我们采用实用计算方法。 在这种方法中，假想mm面上的应力是均匀分布的，若把截面面积记为A ——因其与截面相切，故称为剪应力，又称为名义剪应力。

  10. （3—2） 其中： —— 极限剪应力 n —— 安全系数 —— 许用剪应力 3、强度条件： 同拉压强度条件一样，在剪切部分，也存在着剪切强度条件：

  11. 注：许用剪应力[τ]可以从有关设计手册中查得，或通过下面 的材料剪切实验来确定。

  12. 4、计算 ——三个方面的计算 即当Q 、A和 均已知时，根据 可对构件进行强度校核。 ，从而可进行截面设计。 即当Q、 已知时，由 ①强度校核(判断构件是否破坏) ②设计截面(构件安全工作时的合理截面形状和大小)

  13. 如：若截面为圆形，由 若截面为正方形，由 即当A、 已知时，由 ③许可载荷的确定(构件最大承载能力的确定) 完 目录

  14. §3-2 挤压和挤压的实用计算 一、概念： 如图所示，两块厚度为t的木板，被一个铆钉铆接在一起，在这两块板上分别作用着一对大小相等、方向相反的外力F，由于外力F的作用，使铆钉受到了如图所示的分布力系的作用，从而发生了剪切变形。同时，由于铆钉与板之间的相互挤压，使得原为图形的孔变成了长圆形，如果这个变形过大，同样可使结构破坏。因此，对于这样的构件不反要进行剪切压强计算，同时也要进行挤压强度计算 。

  15. （3—3） （3—4） 其中 —— 挤压面的许用挤压应力 二、计算 1．应力计算 （实用计算方法） 其中： Fjy —— 挤压面上的作用力 Ajy—— 挤压面面积 2、强度条件：

  16. （1） 当挤压面为平面时， Ajy——接触面的面积 （2）当挤压面为圆柱面的一部分时 Ajy—— 圆柱直径面 的面积 3、公式（3-3）的讨论：（Ajy的确定）

  17. 即当F、Ajy和 均已知时，根据 可对构件进行强度校核。 ，从而可进行截面设计。 即当F、 已知时，由 ①强度校核(判断构件是否破坏) ②设计截面(构件安全工作时的合理截面形状和大小)

  18. 即当Ajy、 已知时，由 ③许可载荷的确定(构件最大承载能力的确定)

  19. F 三、举例 解 例1、图示受拉力F作用下的螺栓，已知材料的剪切许用应力[τ]是拉伸许用应力[σ]的0.6倍。求螺栓直径d和螺栓头高度h的合理比值。

  20. F=40KN 例2、 拉杆头部尺寸如图所示，已知[τ] =100MPa，许用挤压应力[jy]=200MPa。校核拉杆头部的强度。 解:

  21. F 解：由剪应力强度条件： 例3、 拉杆及头部均为圆截面，材料的许用剪应力[τ]＝100 MPa，许用挤压应力[σjy]＝240MPa。试由拉杆头的强度确定容许拉力[F]。 由挤压强度条件：

  22. 求得 故： F F F F 例4、已知F、a、b、l。计算榫接头的剪应力和挤压应力。

  23. F F 例5、已知铝板的厚度为 t，剪切强度极限为 。为了将其冲成图示形状，试求冲床的最小冲力。 解：

  24. 解： 完 目录

  25. 1、扭转实验 §3-3 纯剪切 剪应力互等定理 剪切虎克定律 • 、纯剪切 实验结果:于截面mm对截面nn的相对转动，使方格的左右两 边发生相对错动，但两对边之间的距离不变, 圆筒 的半径长度也不变。

  26. 平面假设成立相邻截面绕轴线作相对转动横截面上各点的 剪（切）应力的方向必与圆周线相切。  结论：圆筒横截面上只有剪应力而无正应力，在包含半径的纵面 截面上也无正应力——对这种只有剪切应力而无 正应力的 情况，称为纯剪切。 • 2、横截面上剪应力的计算

  27. 由 用一平面从mm截面处假想的把杆件分成两部分，留左边部分为研究对象，由于筒壁的厚度很小——可认为沿壁厚剪应力不变 。 由于圆周方向各点情况相同——圆周各点的应力相等。 二、剪应力互等定理 用两组互相垂直的平面从薄壁筒中取出一个单元体，如图所示。

  28. 推测：为了维持单元体的平衡，在上、下两个面上一定有剪应力的作用，分别记为 、 ，二者组成的力偶正好与 大小相等，方向相反，从而保持单元体处于平衡状态。 由上面的分析可知：在单元体的两侧面上分别受有一对大小相等，方向相反的剪应力。两面上的剪应力之合力组成了一个力偶：

  29. 由 由 —— 剪应力互等定理 物理意义：在相互垂直的两个面上，剪应力必然成对存在，且数值 相等，两者都垂直于两个平面的交线，方向则共同指向 或背离这一交线，这就是剪应力互等定理。

  30. 分析：薄壁圆筒扭转变形的情况 扭后我们发现，原先所画的水平直线和半径 “oe”都移动到了图中红线所示的位置，其中：水平线移动了一个角度γ，而右端面相对左端面则转动了一个角度 ，由图看中可看出： 三、剪切虎克定律： 1、公式推导 扭转前，我们在厚壁筒的表面上画两对互相平行的直线如图所示，在右端面上再做出一条相应的半径“oe”。

  31. ——（c） 在做上述的薄壁圆筒实验是，我们发现：当 时： 然后，从薄壁圆筒中取出单元体abcd，发现单元体abcd受扭后，原先的直角也发生了改变，从图中可看出：这个直角的改变量正好等于，这个 也就是我们在绪论中提到的剪应变。 由式（c）可见：剪应变与扭转角成正比 ——剪切虎克定律

  32. G——剪切弹性模量，单位同 常用GN/m2 ——（3—7） 2、E、G、u三者关系 对各向同性材料： 完 从上式中可看出：我们只要知道其中的两个，就可求出第三个。因此，三个弹性常数中只有两个是独立的。 目录

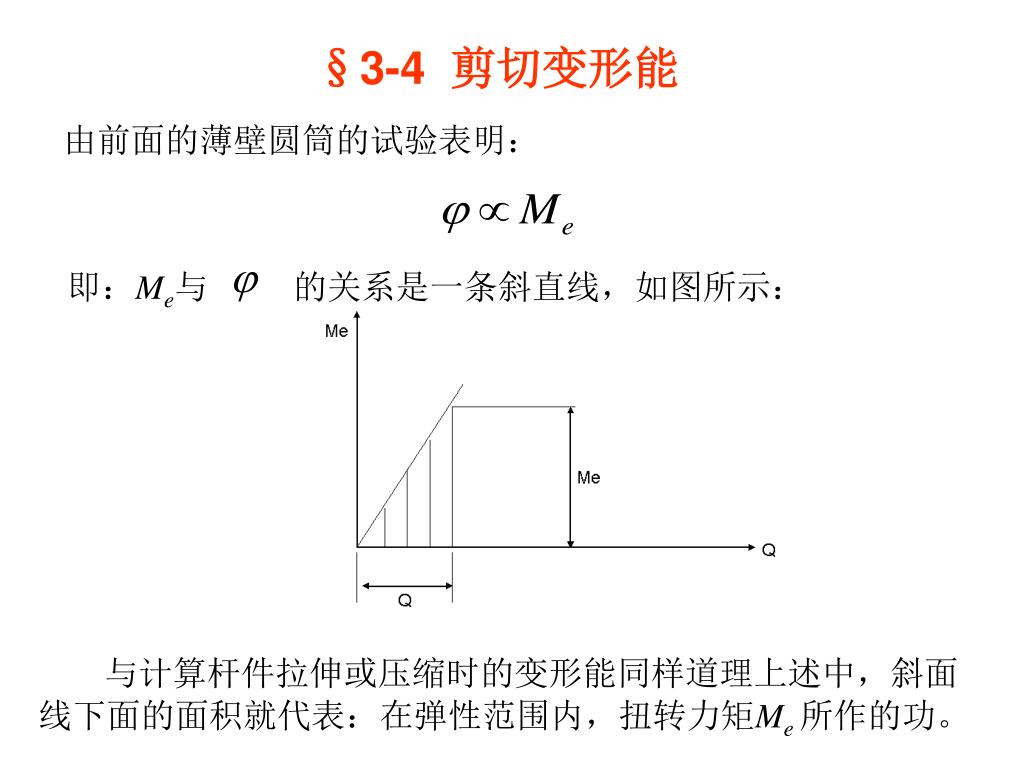

  33. 由前面的薄壁圆筒的试验表明： 即：Me与 的关系是一条斜直线，如图所示： §3-4 剪切变形能 与计算杆件拉伸或压缩时的变形能同样道理上述中，斜面线下面的面积就代表：在弹性范围内，扭转力矩Me 所作的功。

  34. 思考题 求图示ABCDE处的剪应力值 E D A C B 又由功能原理可知：Me所完成的功全部转变成为储存于薄壁圆筒内的剪切变形能U,则： 谢 谢 大 家 ! 完 目录
