Rescue team simulation

1. Rescue team simulation Multiagentensystem I. M., Christian Lange, U. P.

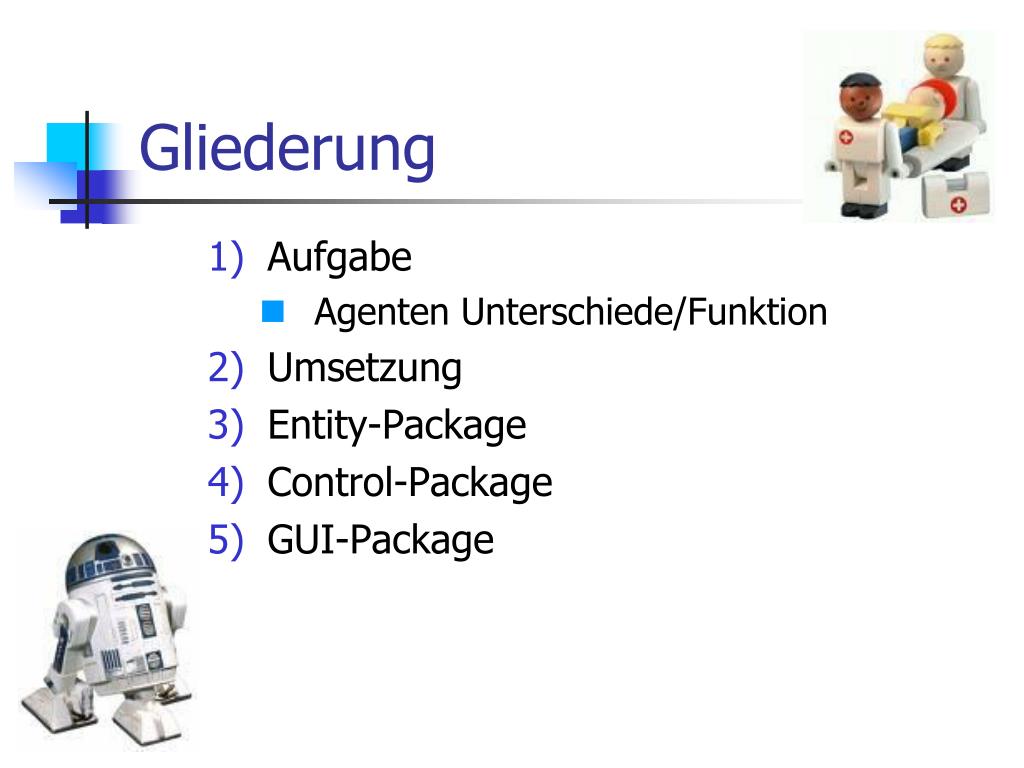

2. Gliederung • Aufgabe • Agenten Unterschiede/Funktion • Umsetzung • Entity-Package • Control-Package • GUI-Package

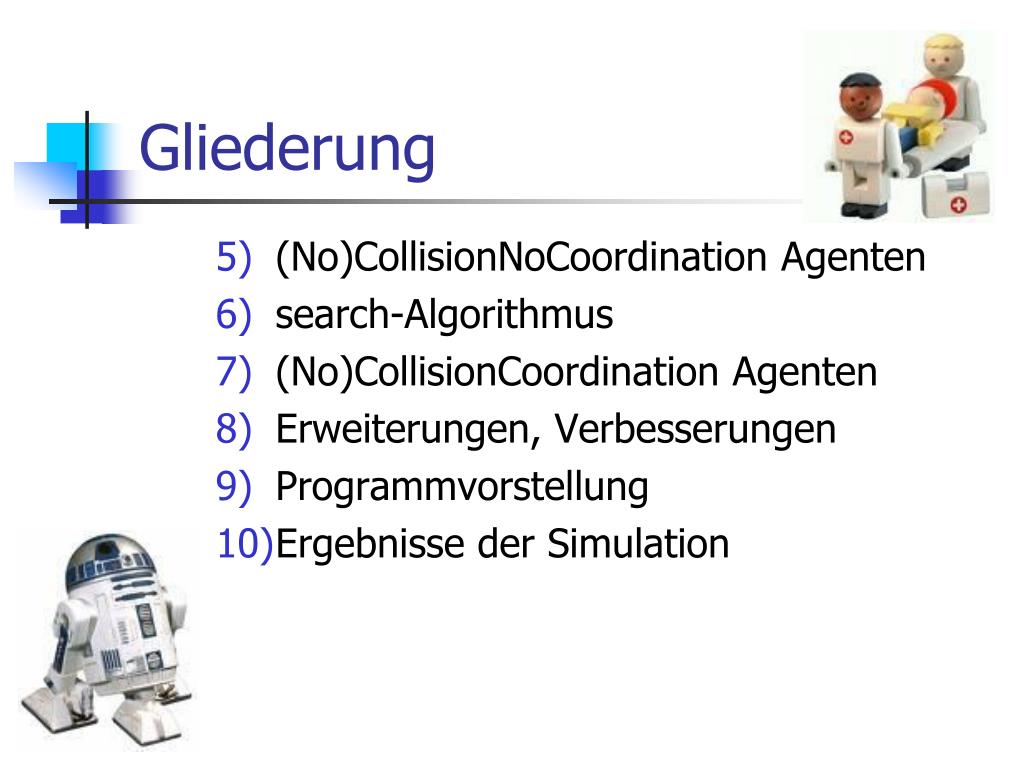

3. Gliederung • (No)CollisionNoCoordination Agenten • search-Algorithmus • (No)CollisionCoordination Agenten • Erweiterungen, Verbesserungen • Programmvorstellung • Ergebnisse der Simulation

4. Aufgabe • MAS zum Retten von Unfallopfern • Survivor • Verschlechtert seinen Gesundheitszustand mit einer Wahrscheinlichkeit von 60% je Zeiteinheit • Ausgangsgesundheit globaler Parameter • Agent • Random • NoCollisionNoCoordination • CollisionNoCoordination • NoCollisionCoordination • CollisionCoordination

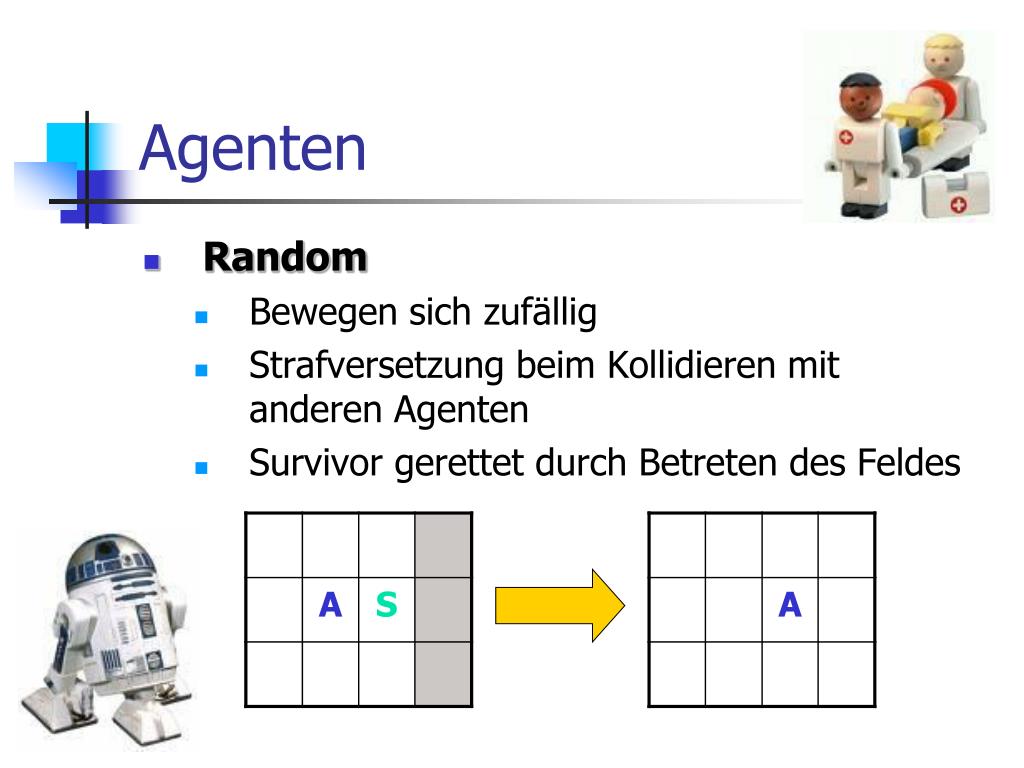

5. Agenten • Random • Bewegen sich zufällig • Strafversetzung beim Kollidieren mit anderen Agenten • Survivor gerettet durch Betreten des Feldes

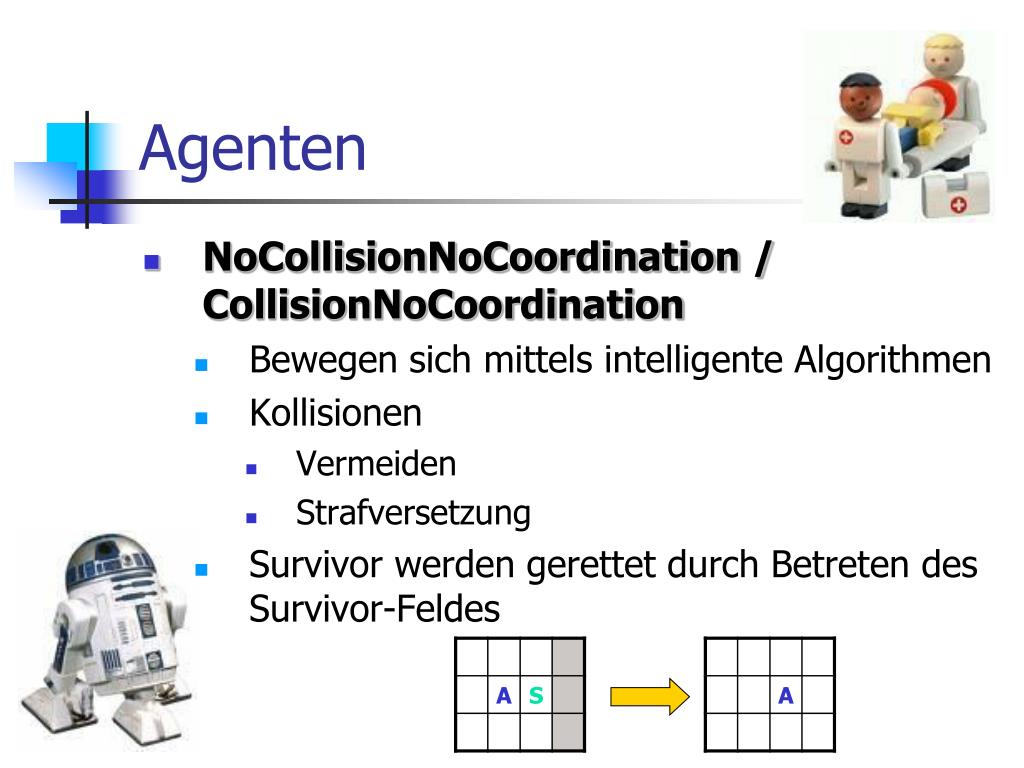

6. Agenten • NoCollisionNoCoordination / CollisionNoCoordination • Bewegen sich mittels intelligente Algorithmen • Kollisionen • Vermeiden • Strafversetzung • Survivor werden gerettet durch Betreten des Survivor-Feldes

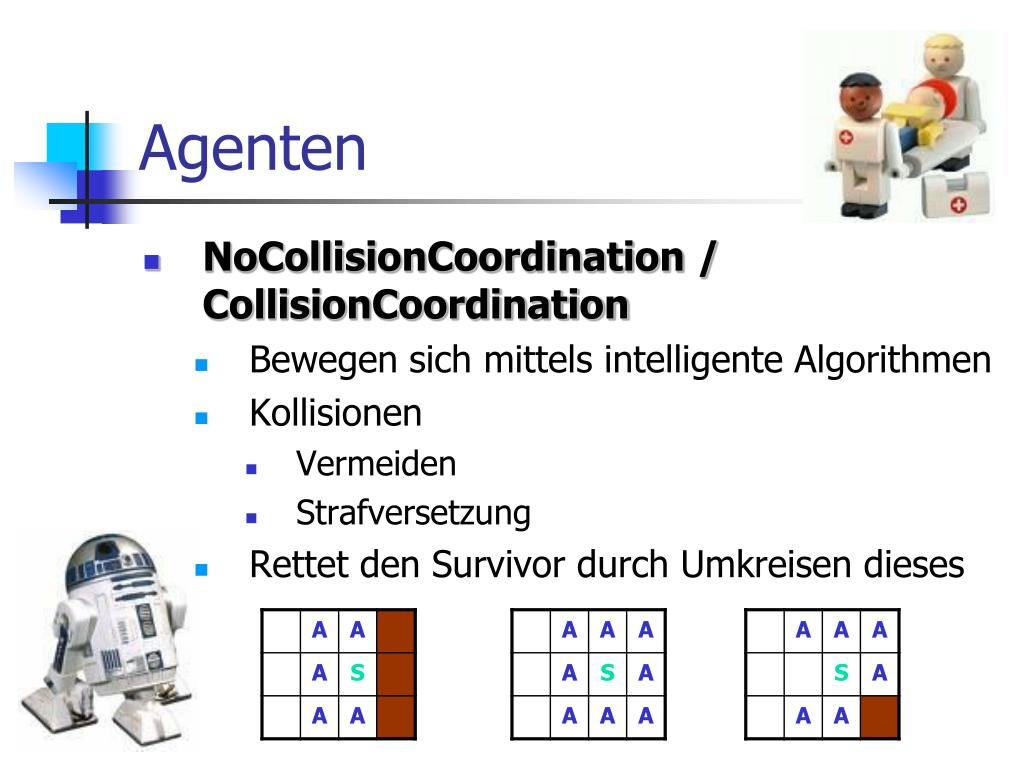

7. Agenten • NoCollisionCoordination / CollisionCoordination • Bewegen sich mittels intelligente Algorithmen • Kollisionen • Vermeiden • Strafversetzung • Rettet den Survivor durch Umkreisen dieses

8. Aufgabe • Einstellungen • Anzahl der Agenten • Anzahl der Survivor • Größe des Feldes • Episoden • Eine Episode beendet, wenn alle Survivor gerettet worden sind Statistik • Durchschnittliche Rettungszeit • Durchschnittliche gerettete Survivor je Agentenart

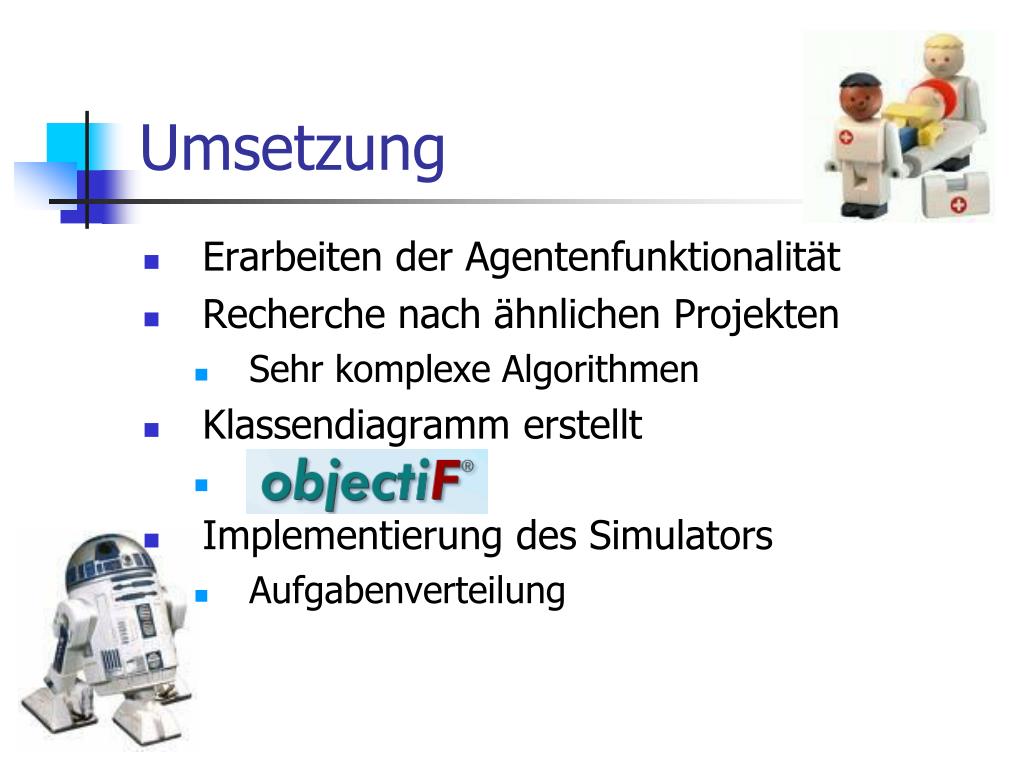

9. Umsetzung • Erarbeiten der Agentenfunktionalität • Recherche nach ähnlichen Projekten • Sehr komplexe Algorithmen • Klassendiagramm erstellt • - • Implementierung des Simulators • Aufgabenverteilung

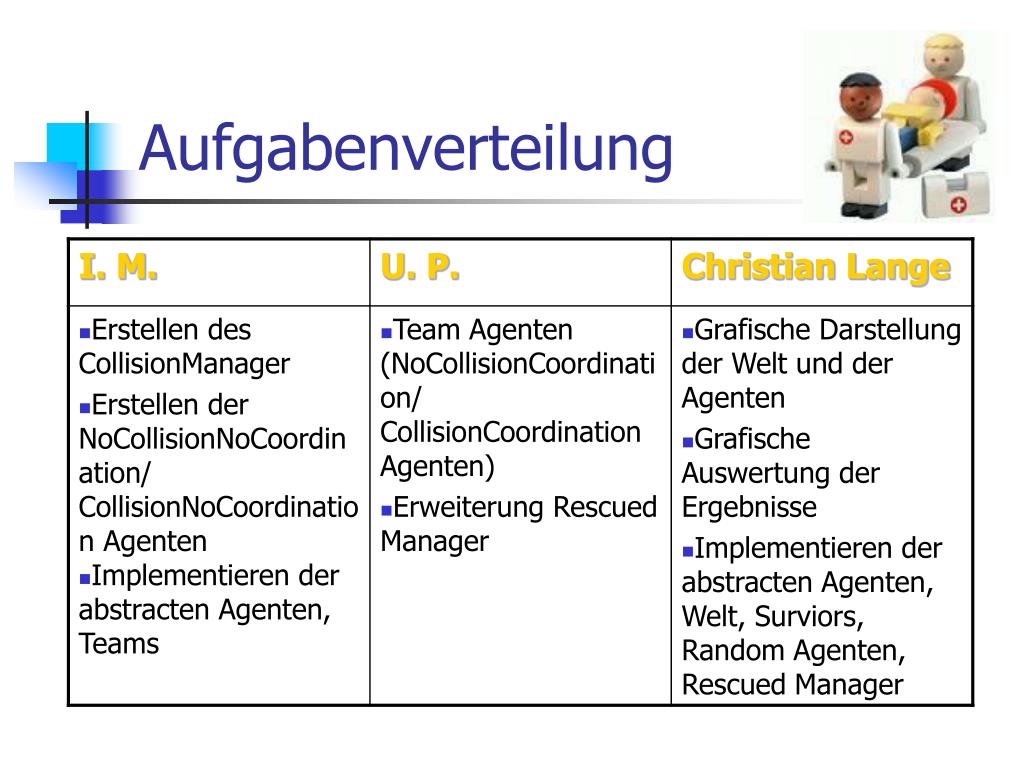

10. Aufgabenverteilung

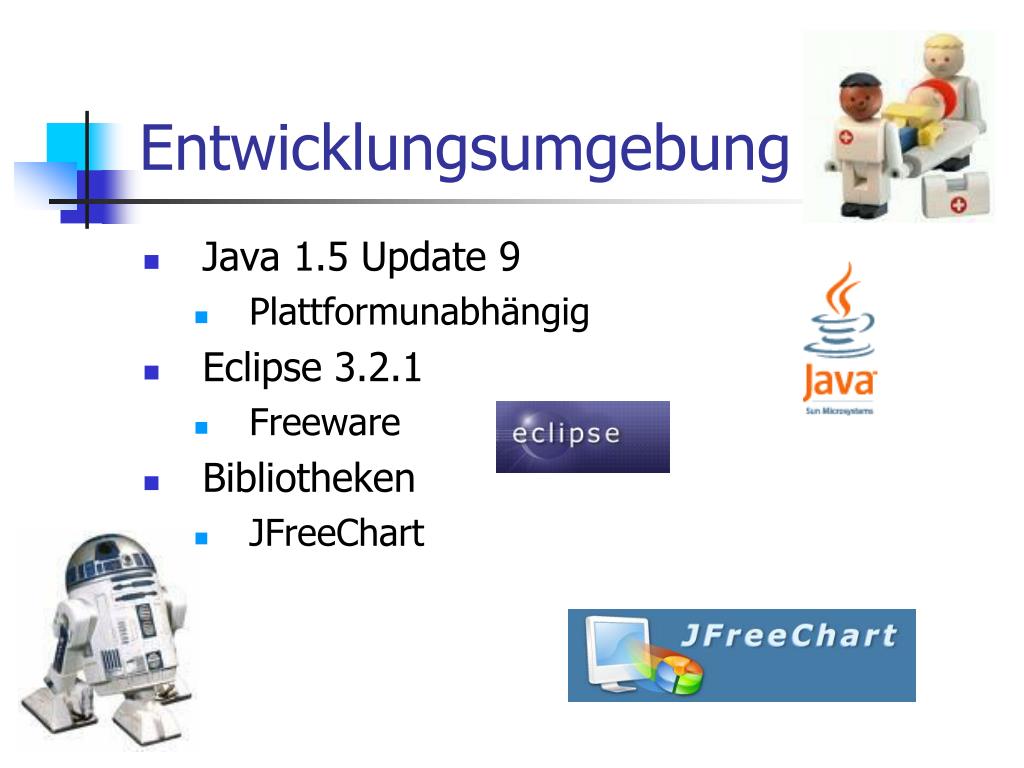

11. Entwicklungsumgebung • Java 1.5 Update 9 • Plattformunabhängig • Eclipse 3.2.1 • Freeware • Bibliotheken • JFreeChart

12. Entity-Package

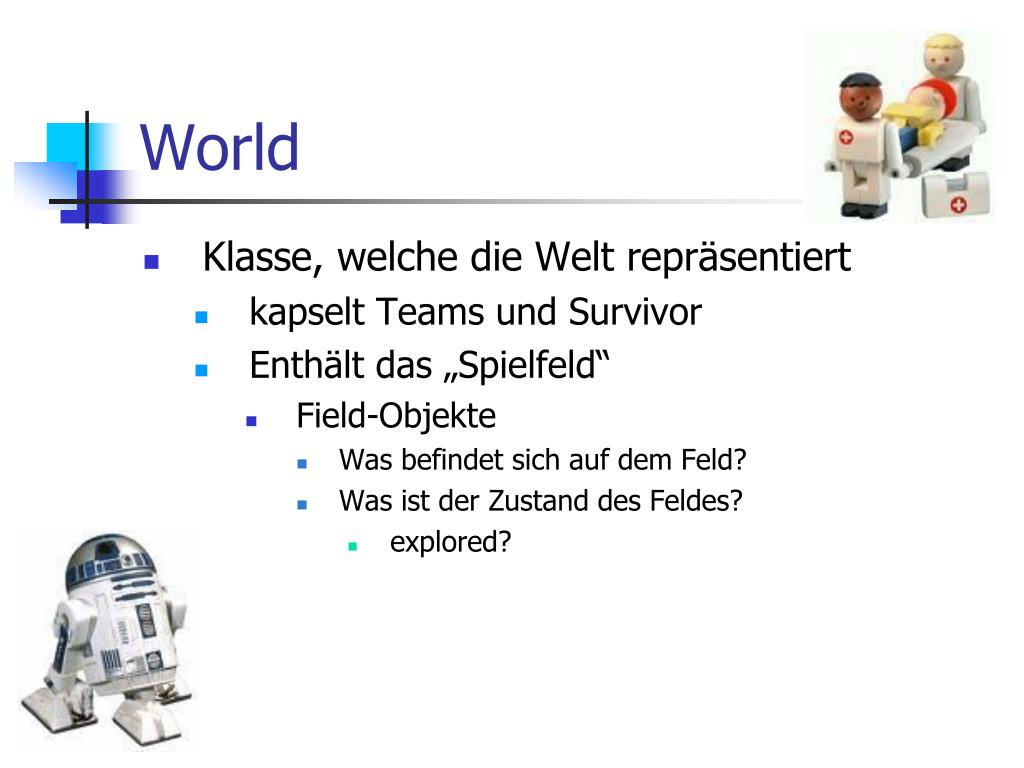

13. World • Klasse, welche die Welt repräsentiert • kapselt Teams und Survivor • Enthält das „Spielfeld“ • Field-Objekte • Was befindet sich auf dem Feld? • Was ist der Zustand des Feldes? • explored?

14. Team Ein Team für jede Agentenart • Enthält die Agenten • Besitzt die „TeamWorld“ • Steuert Agenten und gibt Anweisungen des Systems weiter • Stellt globale Teamvariablen bereit • Kommunikation innerhalb des Teams • Teams konkurrieren

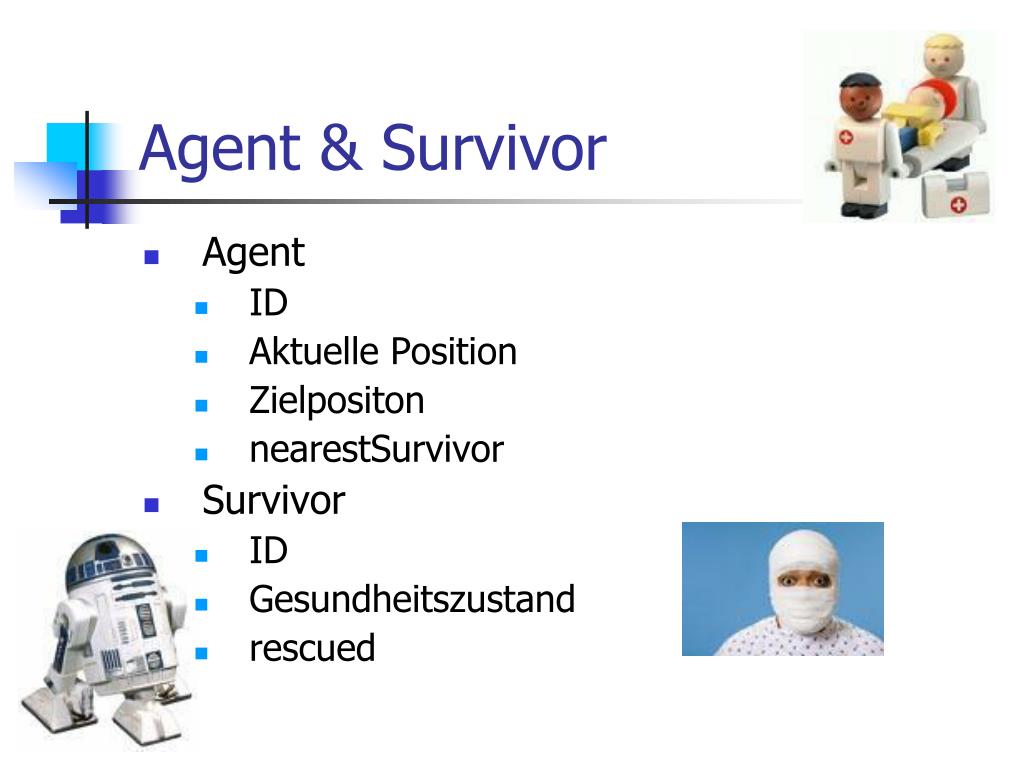

15. Agent & Survivor • Agent • ID • Aktuelle Position • Zielpositon • nearestSurvivor • Survivor • ID • Gesundheitszustand • rescued

16. Control-Package

17. Control-Klassen • „RescueSystem“ • steuert den Ablauf in einem Zeitschritt & in den Episoden • ruft die Manager auf • Manager • „CollisionManager“ • Prüft, ob Kollisionen und löst diese • „RescuedManager“ • Prüft, ob Survivors gerettet wurden

18. „RescueSystem“ • steuert den Ablauf • Nachricht an die Teams • Agenten „sollen sich umschauen“ • & ihre „Wunschposition“ • Aufruf „CollisionManager“ • Nachricht an die Teams • Agenten auf nächste Position • updaten der World/TeamWorld • Felder setzen (durch Teams) • „RescuedManager“ • Gesundheitszustand der Survivors verändern • GUI neu zeichnen

19. GUI-Package

20. GUI • Swing • JMenuBar • JToolBar • JTabbedPane • JPanel

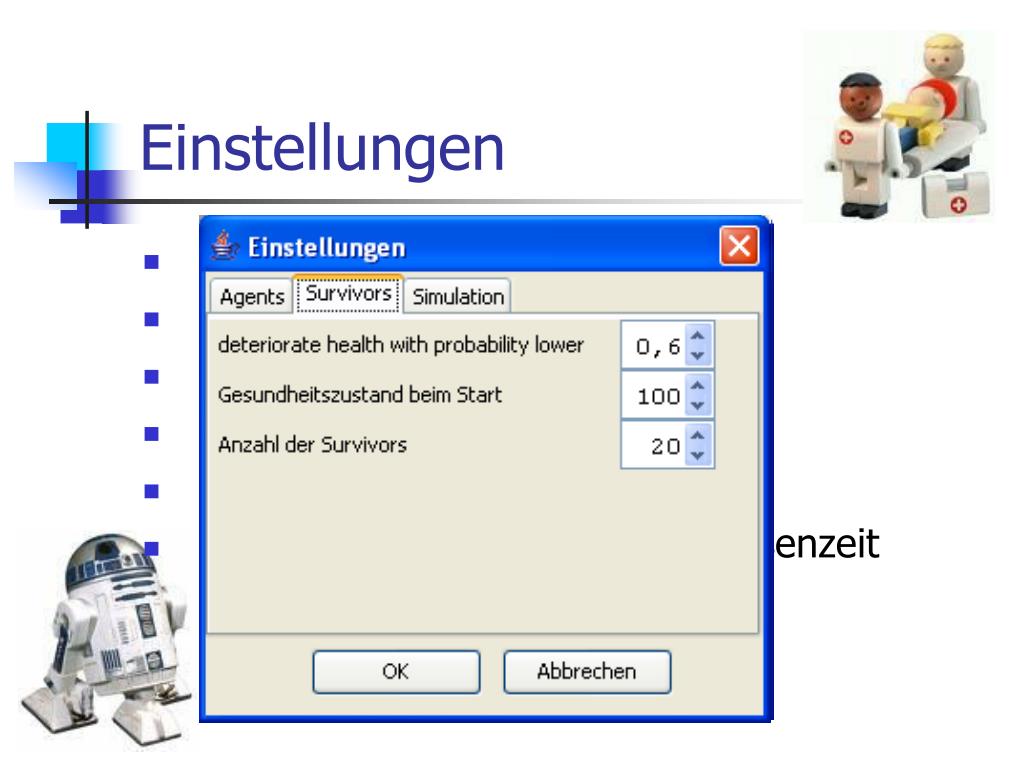

21. Einstellungen • Anzahl der Agenten • Sichtweite • Wahrscheinlichkeit • Gesundheitszustand • Anzahl der Survivor • Anzahl der Episode und die Pausenzeit

22. Statistiken • 3 Arten Implementiert • Ø gerettete Survivors • je Agent pro Episode • je Team pro Episode • Ø Zeit für das Retten eines Survivors • Exportieren und Drucken der Diagramme

23. (No)CollisionNoCoordinationAgent I. M. Ines Moosdorf, Christian Lange, Ulrike Plötner

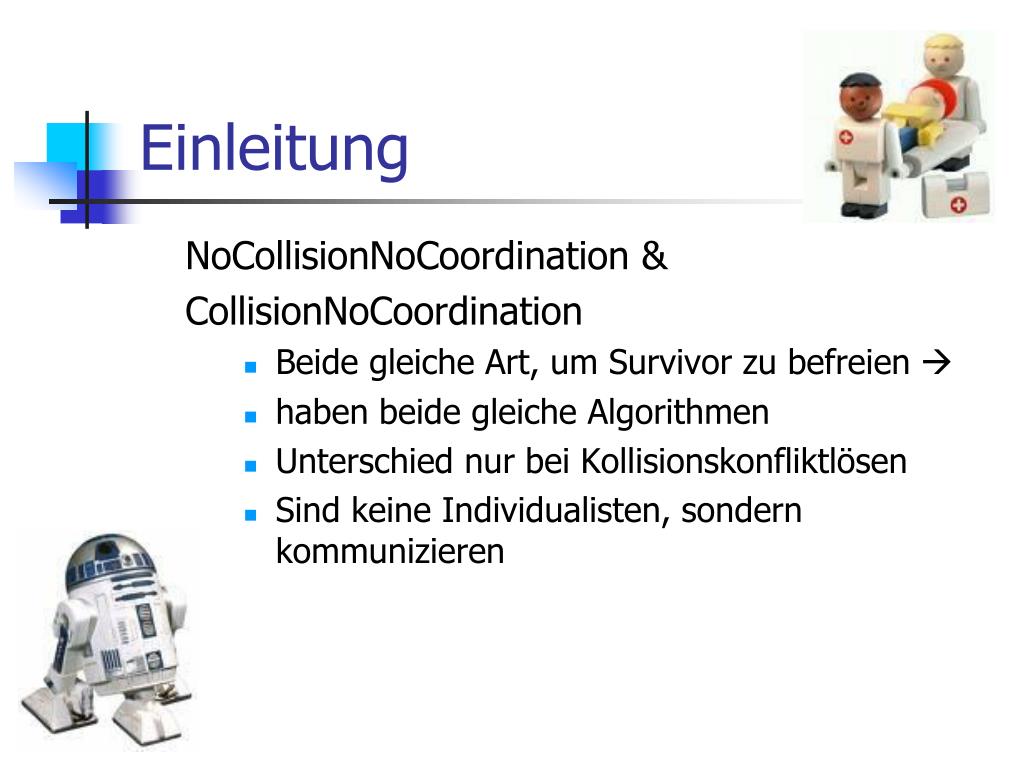

24. Einleitung NoCollisionNoCoordination & CollisionNoCoordination • Beide gleiche Art, um Survivor zu befreien  • haben beide gleiche Algorithmen • Unterschied nur bei Kollisionskonfliktlösen • Sind keine Individualisten, sondern kommunizieren

25. Ablauf Agent Sensorik Überlegung Aktorik

26. Sensorik Agent: lookAround() • schaut sich x Kästchen weit um • trägt Entdeckungen in TeamWorld ein

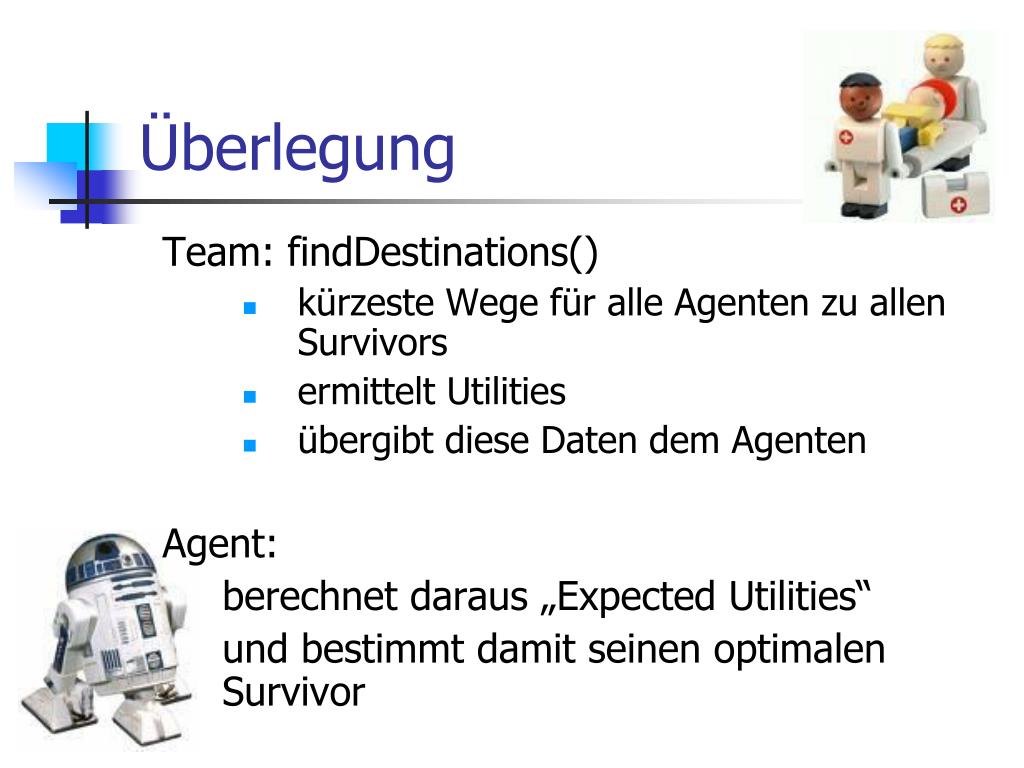

27. Überlegung Team: findDestinations() • kürzeste Wege für alle Agenten zu allen Survivors • ermittelt Utilities • übergibt diese Daten dem Agenten Agent: berechnet daraus „Expected Utilities“ und bestimmt damit seinen optimalen Survivor

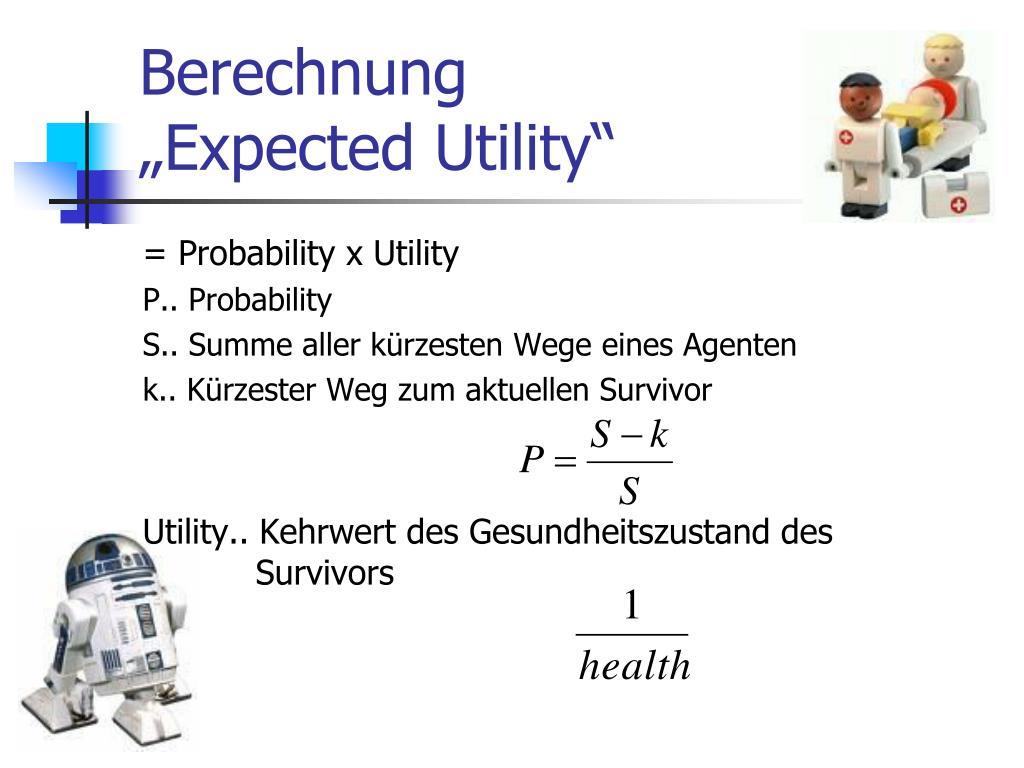

28. Berechnung „Expected Utility“ = Probability x Utility P.. Probability S.. Summe aller kürzesten Wege eines Agenten k.. Kürzester Weg zum aktuellen Survivor Utility.. Kehrwert des Gesundheitszustand des Survivors

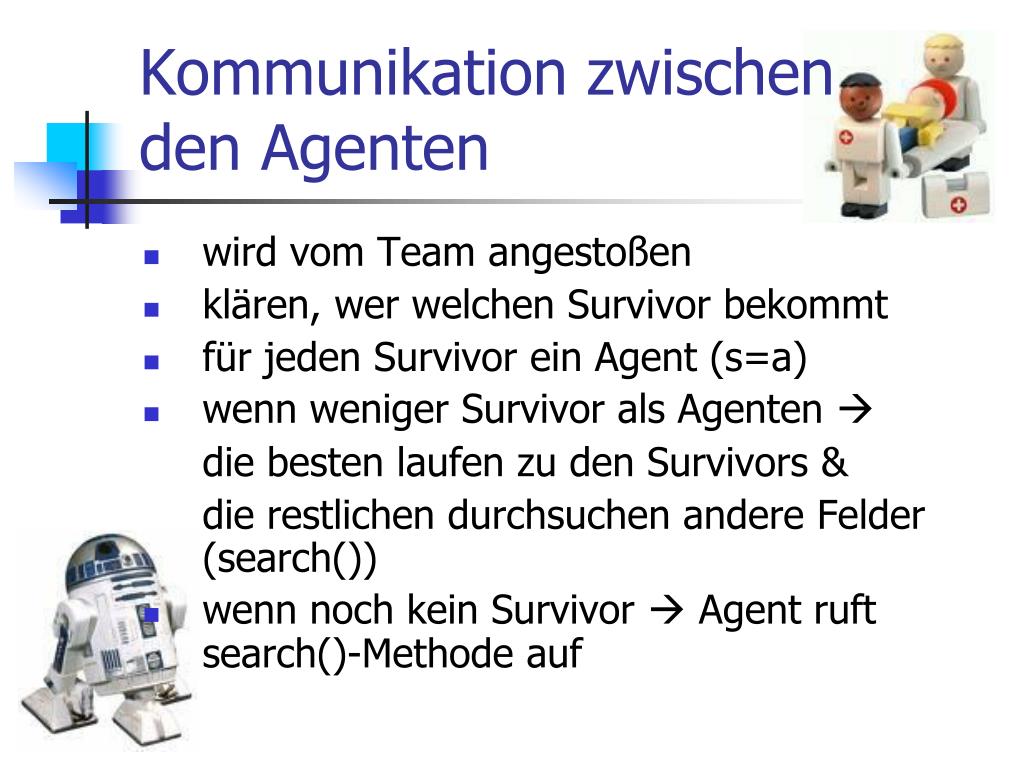

29. Kommunikation zwischen den Agenten • wird vom Team angestoßen • klären, wer welchen Survivor bekommt • für jeden Survivor ein Agent (s=a) • wenn weniger Survivor als Agenten  die besten laufen zu den Survivors & die restlichen durchsuchen andere Felder (search()) • wenn noch kein Survivor  Agent ruft search()-Methode auf

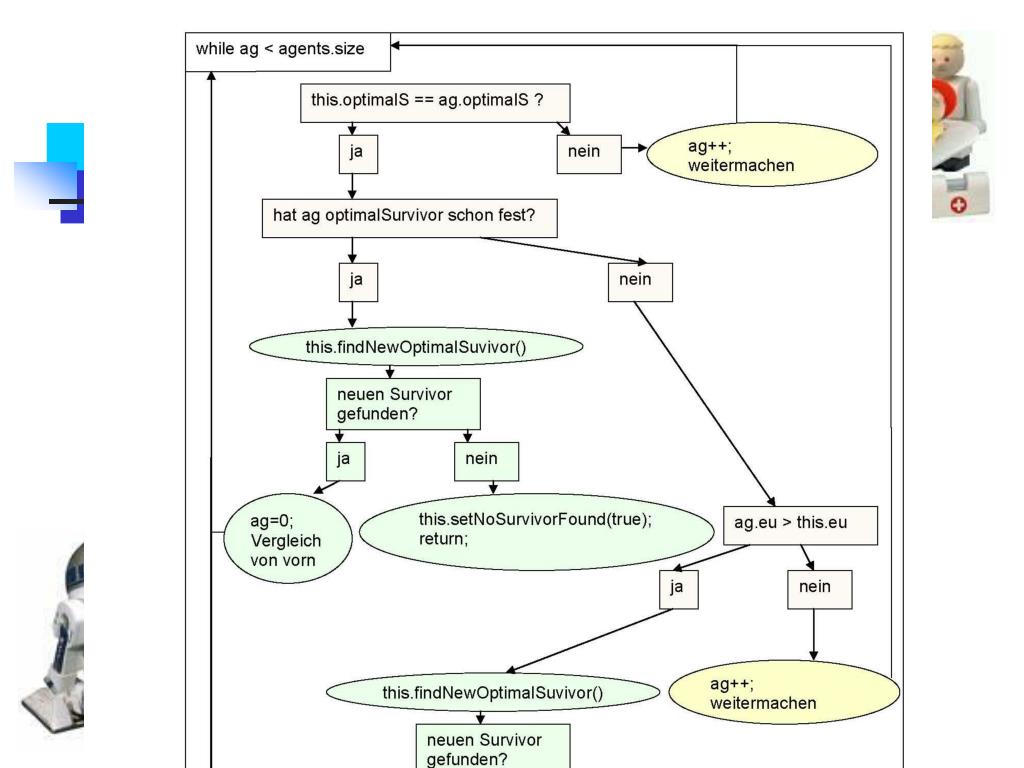

30. Kommunikation zwischen den Agenten - Details

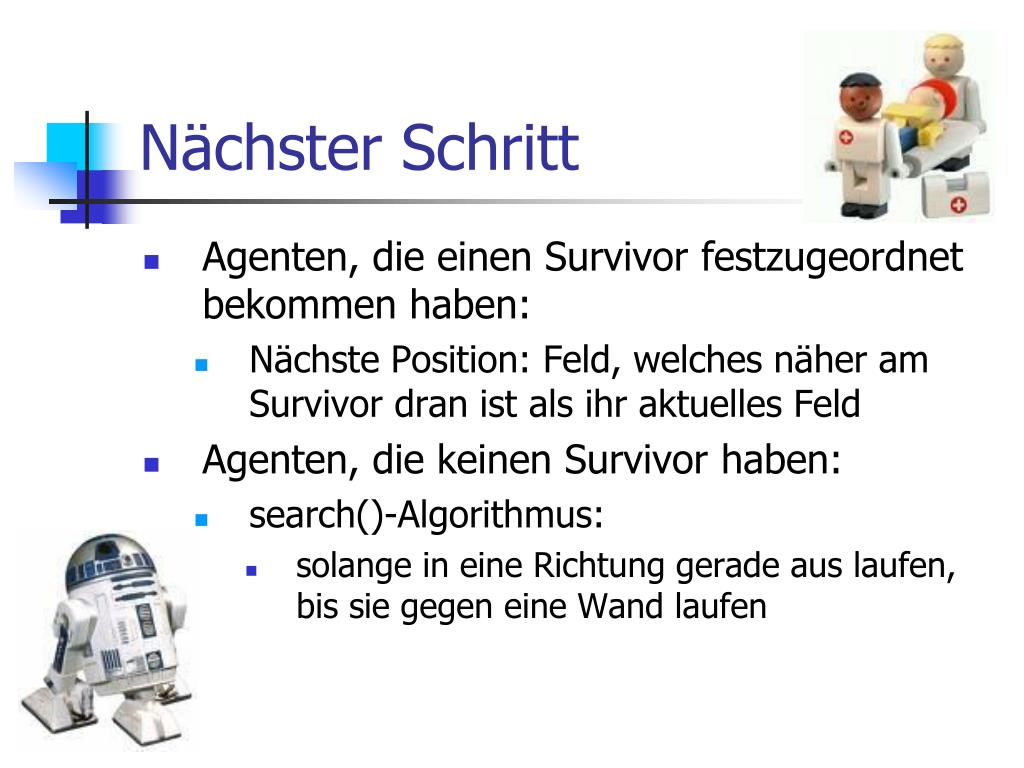

31. Nächster Schritt • Agenten, die einen Survivor festzugeordnet bekommen haben: • Nächste Position: Feld, welches näher am Survivor dran ist als ihr aktuelles Feld • Agenten, die keinen Survivor haben: • search()-Algorithmus: • solange in eine Richtung gerade aus laufen, bis sie gegen eine Wand laufen

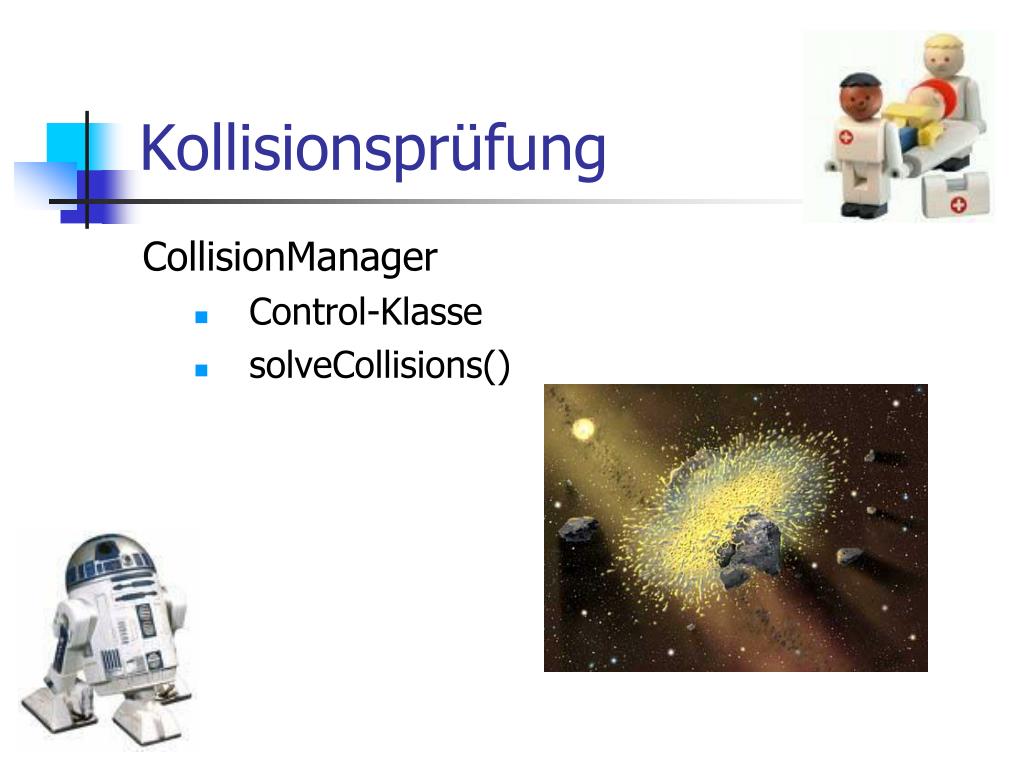

32. Kollisionsprüfung CollisionManager • Control-Klasse • solveCollisions()

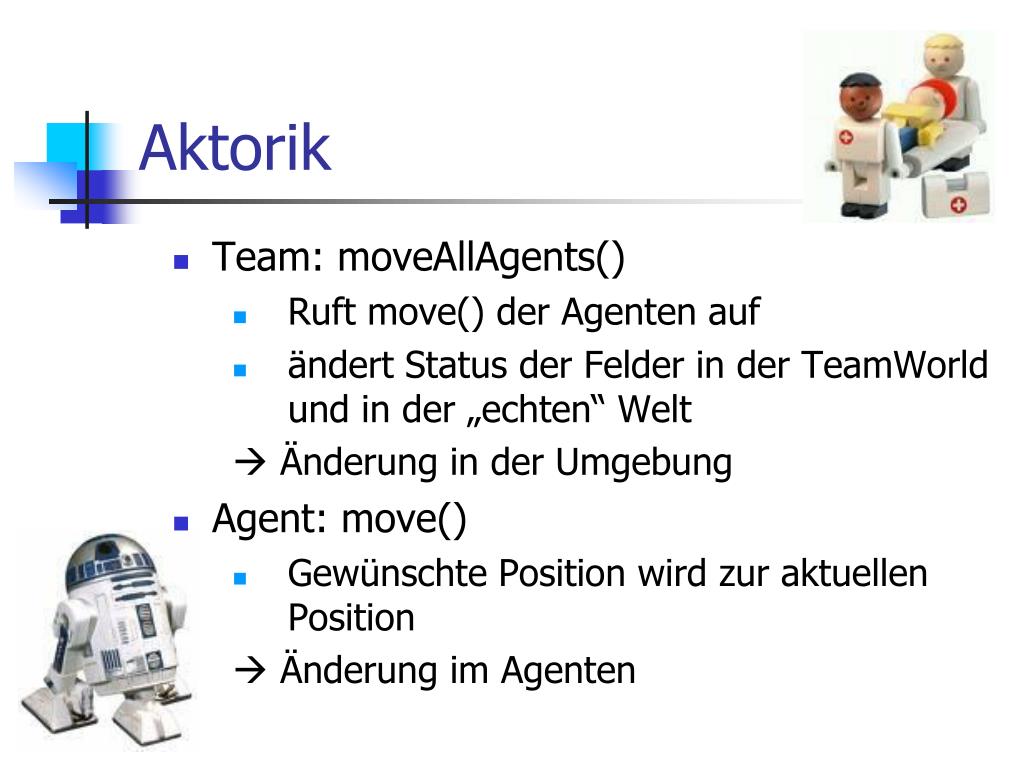

33. Aktorik • Team: moveAllAgents() • Ruft move() der Agenten auf • ändert Status der Felder in der TeamWorld und in der „echten“ Welt  Änderung in der Umgebung • Agent: move() • Gewünschte Position wird zur aktuellen Position  Änderung im Agenten

34. TODO – (No)CollisionNoCoordination • search()-Algorithmus nicht optimal • NoCollision-Agenten •  Kollisionsalgorithmus

35. (No)CollisionCoordinationAgent U. P. Ines Moosdorf, Christian Lange, Ulrike Plötner

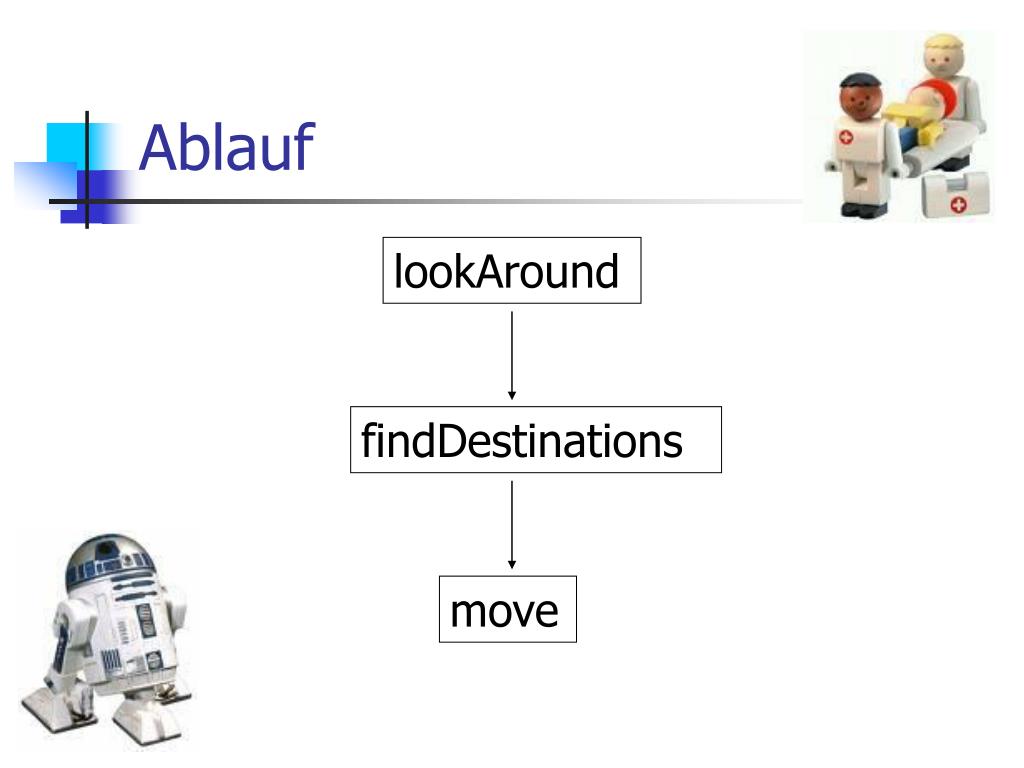

36. Ablauf lookAround findDestinations move

37. findDestination findDestination if no survivor found else search coordinateRescue

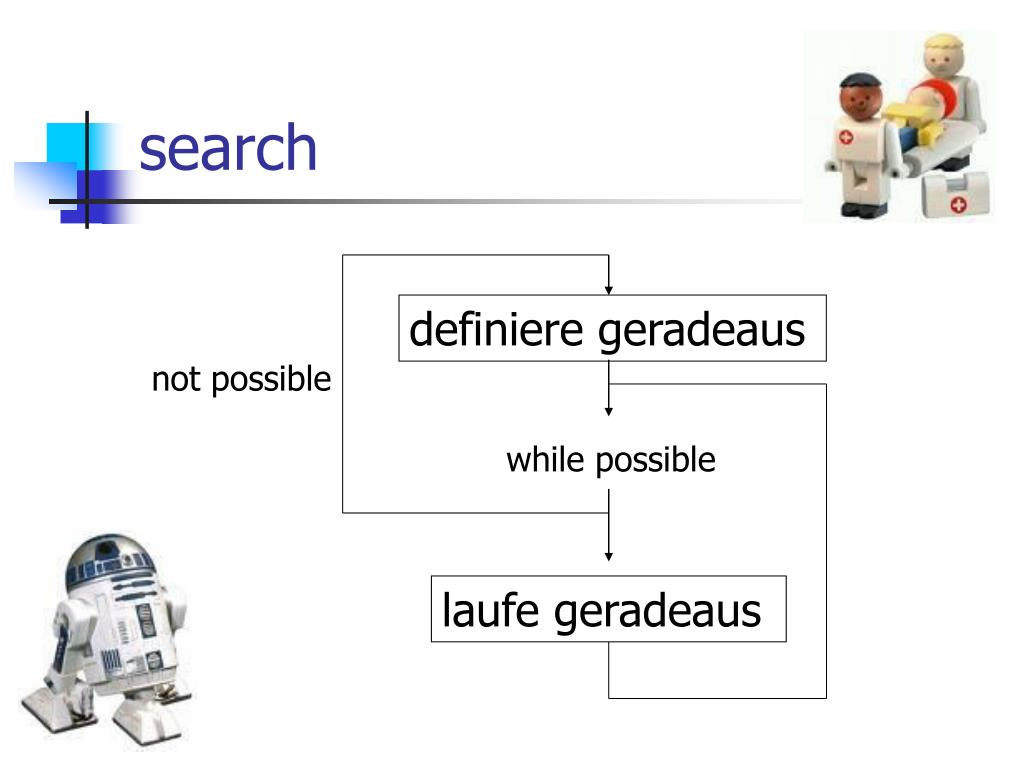

38. search definiere geradeaus not possible while possible laufe geradeaus

39. Grundgedanken • Einteilung der Agenten in Rettungsteams • ANIM – AgentsNotInMission • SNIM – SurvivorsNotInMission • SIM – SurvivorsInMission

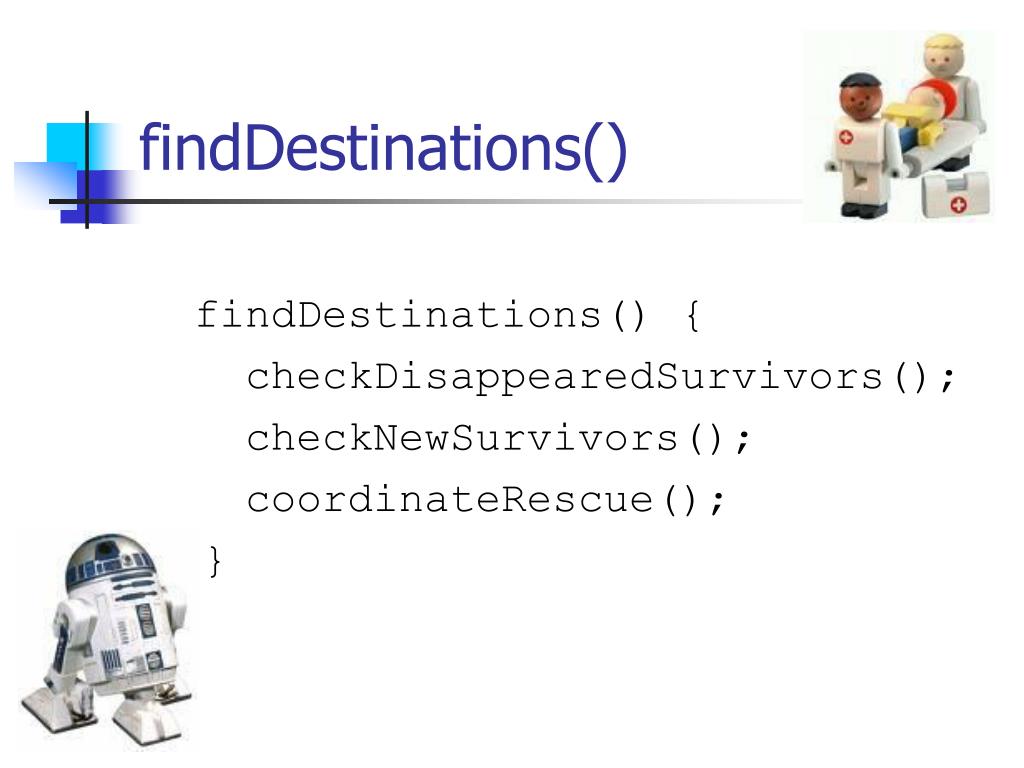

40. findDestinations() findDestinations() { checkDisappearedSurvivors(); checkNewSurvivors(); coordinateRescue(); }

41. coordinateRescue() • SIM: calcNextPositionRescueTeam() • Bildung der Rettungsteams aus ANIM wenn es SNIM gibt: • calcAgentsForRescue() • calcShortestWays() • putPrioritySurviovrInMission()

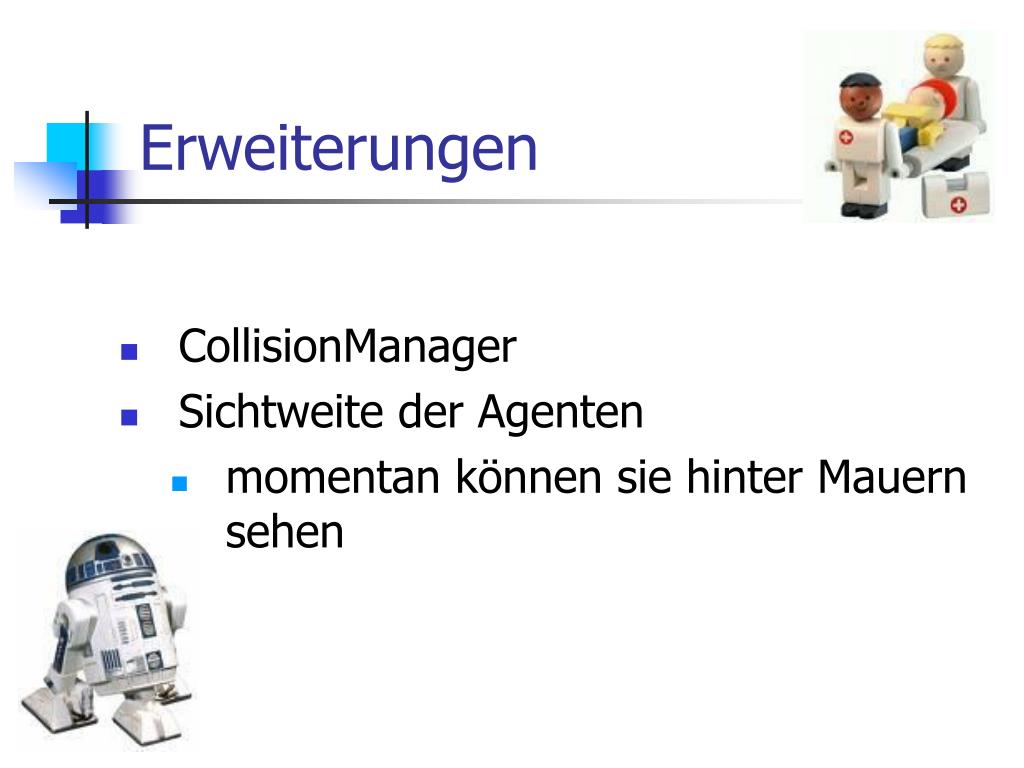

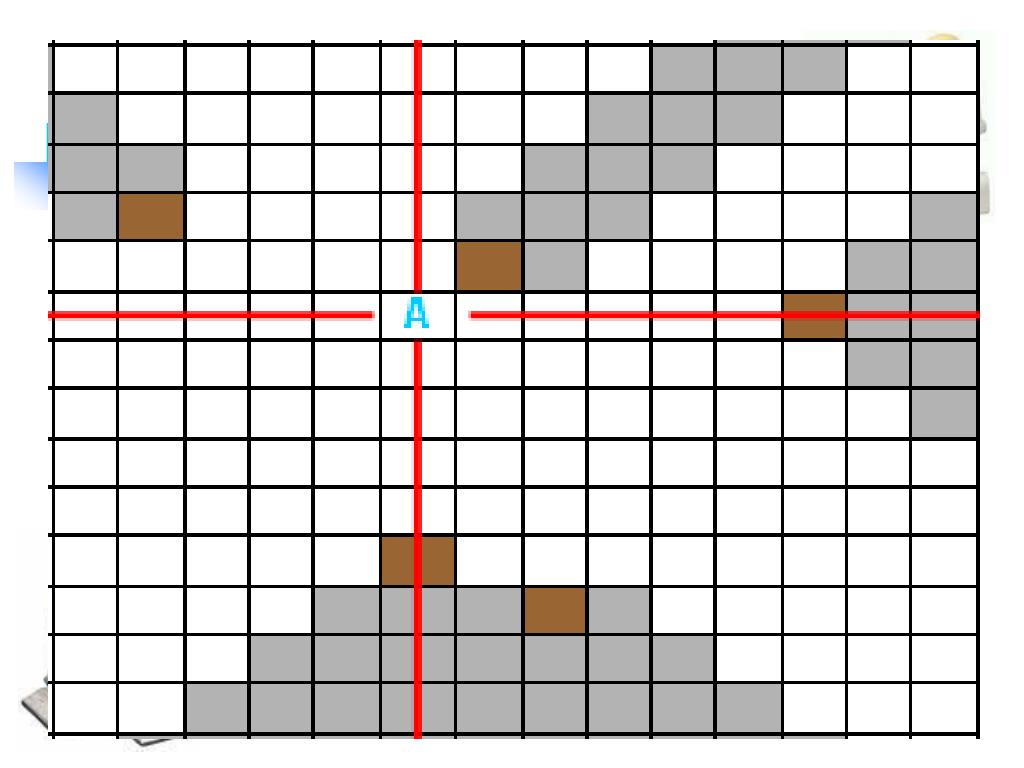

42. Erweiterungen • CollisionManager • Sichtweite der Agenten • momentan können sie hinter Mauern sehen

43. Erweiterungen

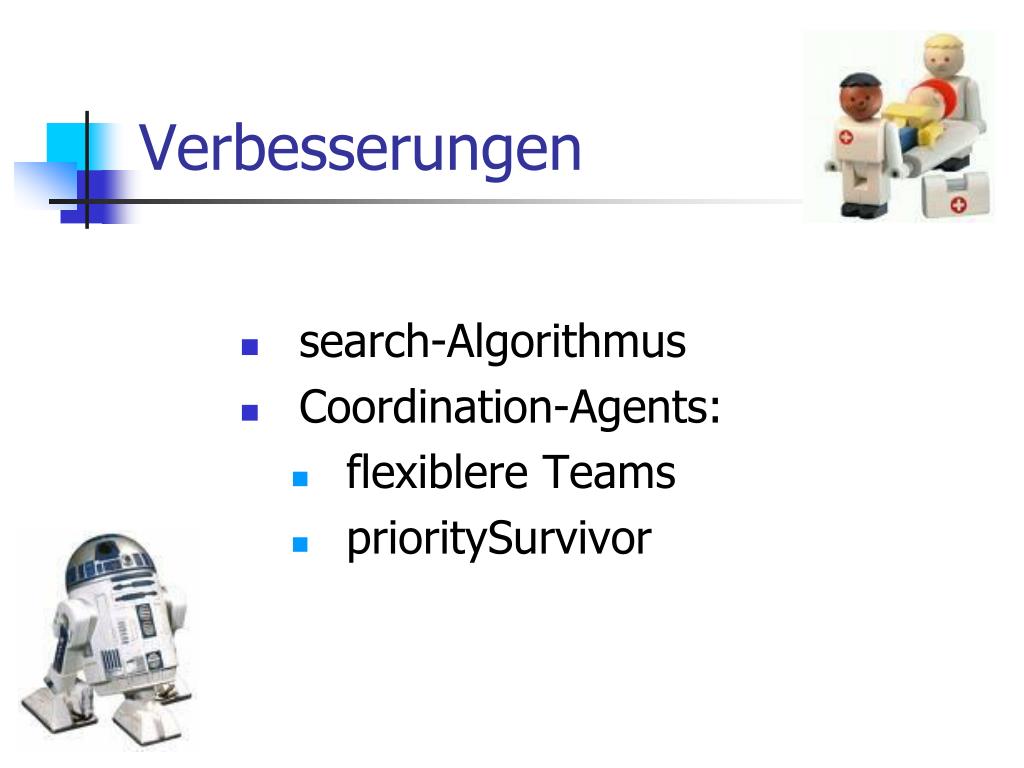

44. Verbesserungen • search-Algorithmus • Coordination-Agents: • flexiblere Teams • prioritySurvivor

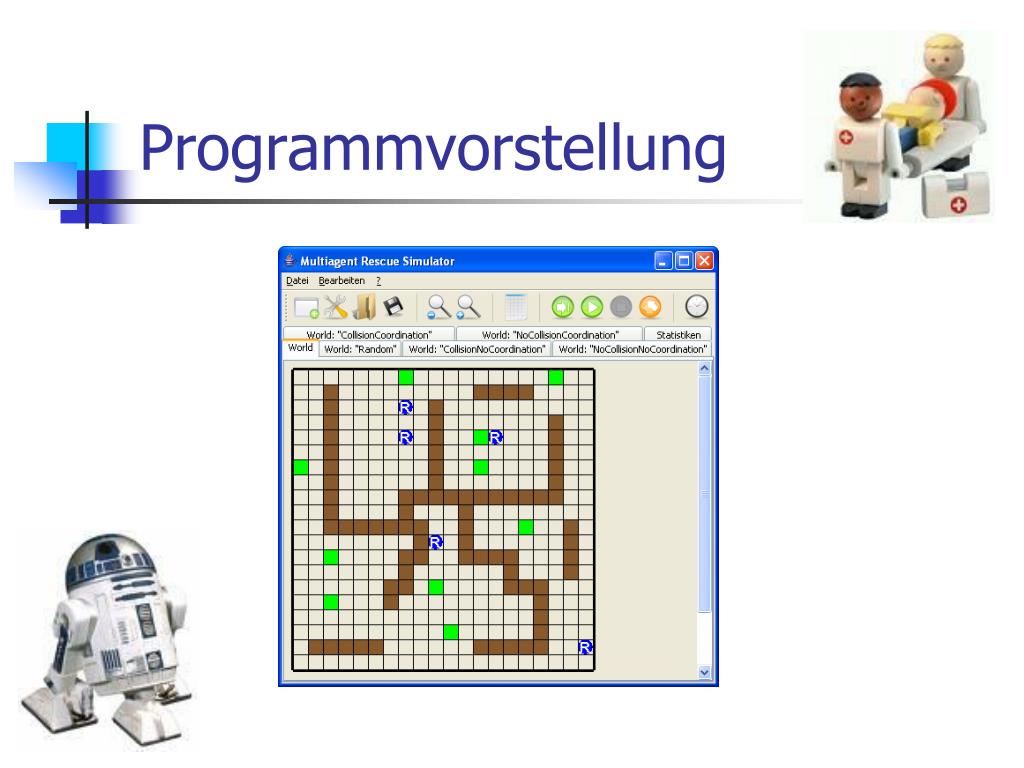

45. Programmvorstellung

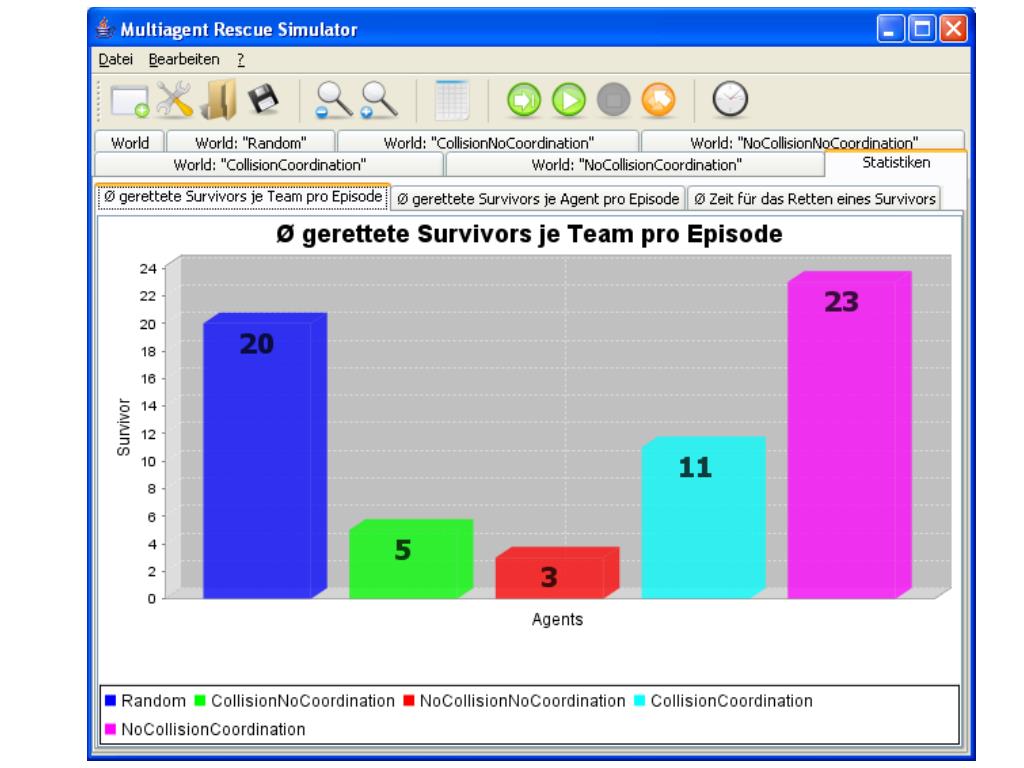

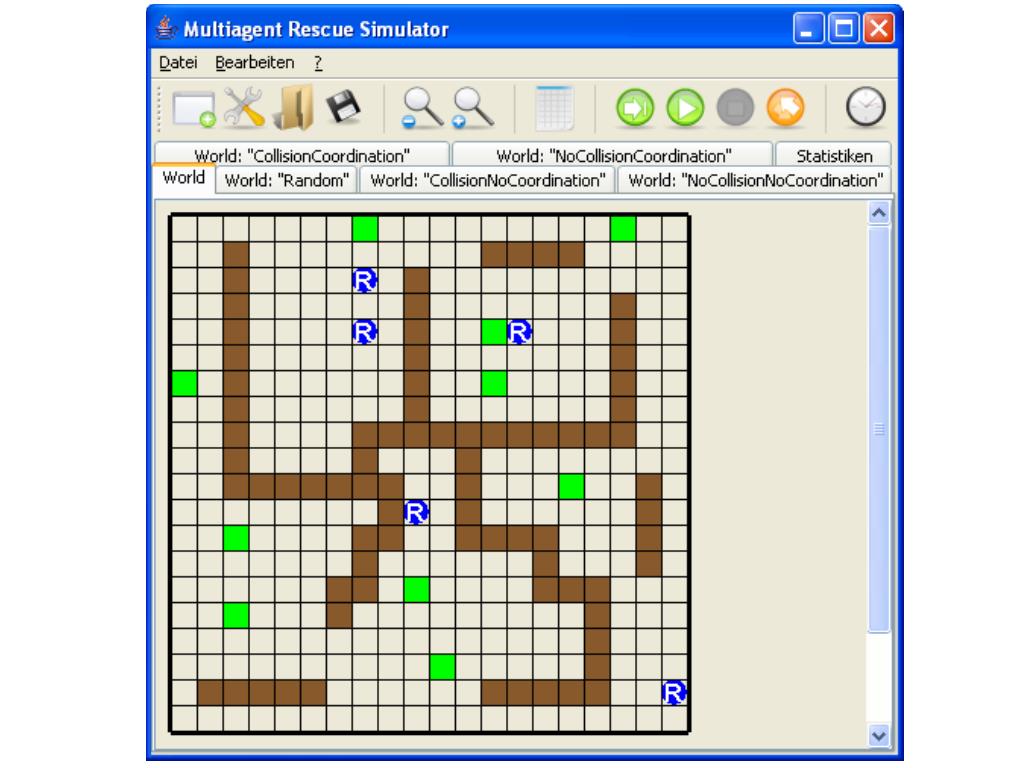

46. Ergebnisse der Simulation

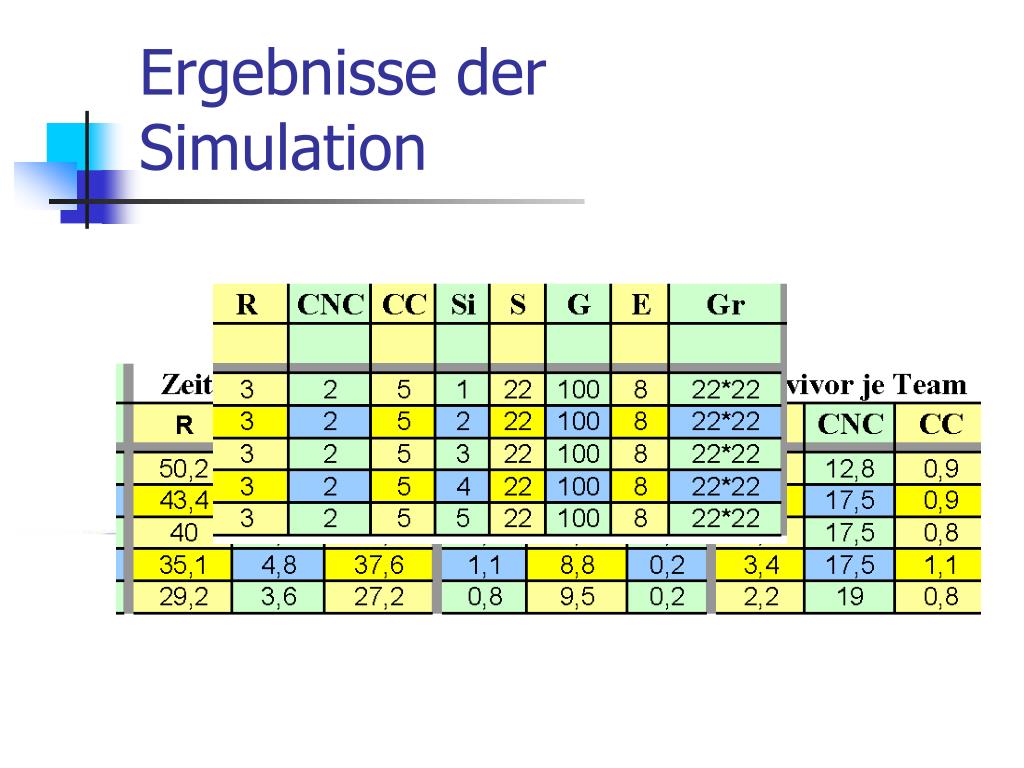

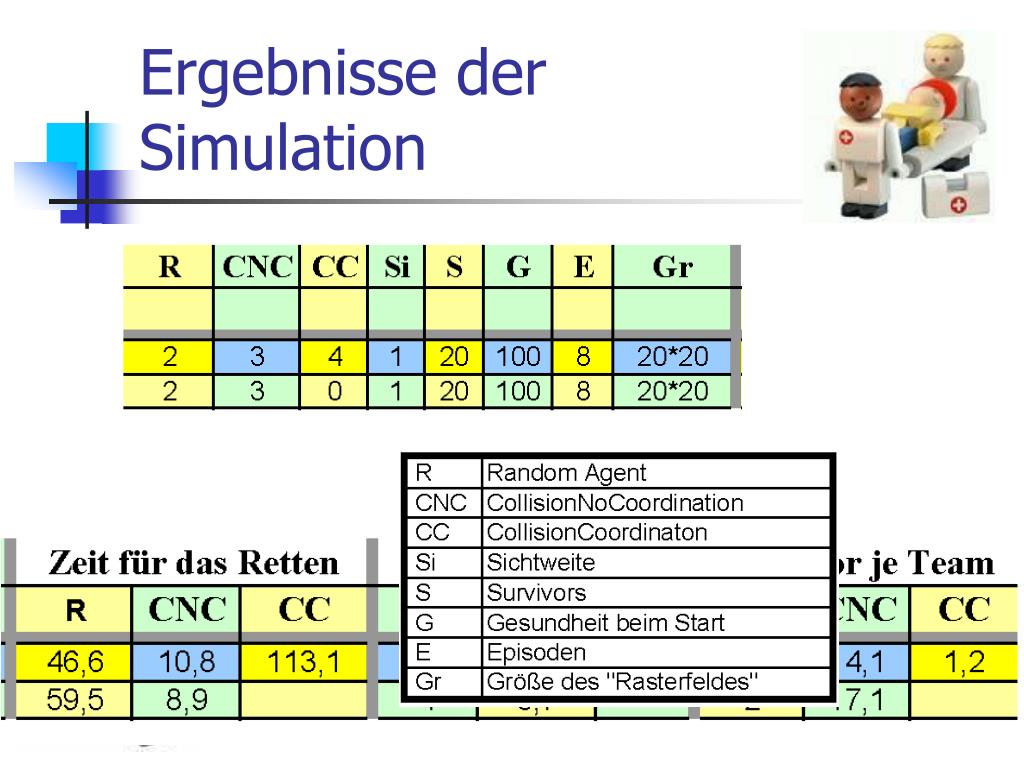

47. Ergebnisse der Simulation
