전기전자회로실험 7 조 김경학 박찬수 양병익 전영진

1. Kwangwoon Univ AC/DC converter & LED spectrum 전기전자회로실험 7조 김경학 박찬수 양병익 전영진

2. Table of Contents • Executive Summary • 1) Final result • Detail Explain • Block Diagram • Hardware • Software

3. I. Executive Summary 1) Final result • AC->DC 변환장치를 제작5v 출력단자 2개 • LED+포토센서의 계획에서 MCU의 포트확장 문제로 수정포트확장에 따른 전류계산과 제어가 현재 지식수준으로는어려웠음->LED스팩트럼을 통해 전광판 효과 구현 • 최종적으로 목표한 A/DC변환기 구현+전광판구현성공

4. A/DC Converter ATTiny2313 LED Spetrum II. Detail Explain 1) Block Diagram 전체적인 작품의 구성

5. II. Detail Explain 2) Hardware • ATTiny2313 , 고휘도 LED , 8Mhz x-tal • 23:1AC 변압기브릿지 다이오드퓨즈캐패시터 • USB 커넥터

6. II. Detail Explain 2) Hardware

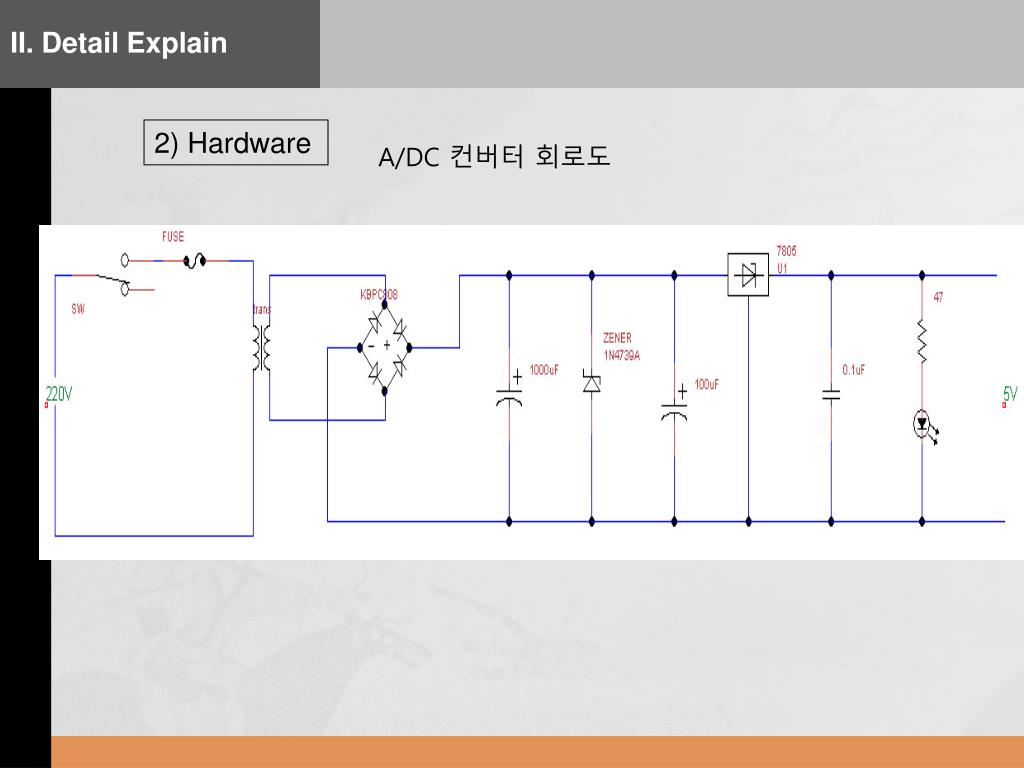

7. II. Detail Explain 2) Hardware A/DC 컨버터 회로도

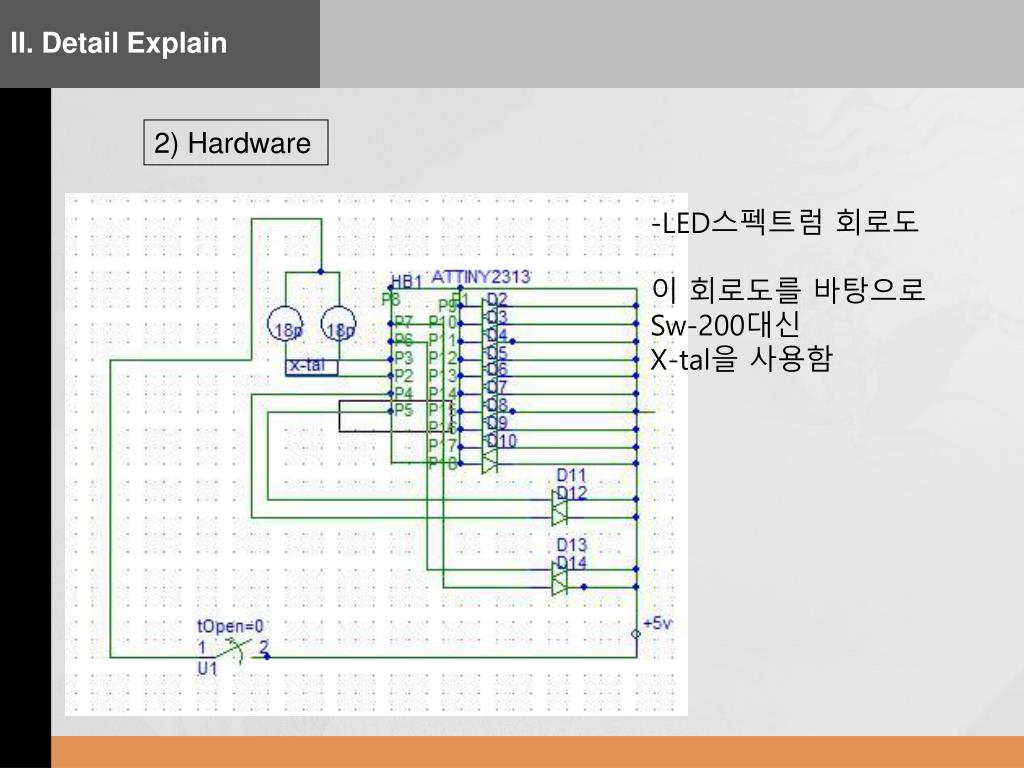

8. II. Detail Explain 2) Hardware -LED스펙트럼 회로도 이 회로도를 바탕으로 Sw-200대신 X-tal을 사용함

9. II. Detail Explain 3) Software (Algorithm) #include <tiny2313.h> #include <delay.h> unsigned char i=0; unsigned char j; //출력되는 폰트 unsigned char flash data1[50] ={0xC3,0xBD,0xBD,0xBD,0xBD,0xC3,0xFF,0xFF,0xFF,0x1,0xEF,0xEF,0xFF,0x81,0xFD,0xFD,0xFD,0xFD,0xFD,0xB5,0xB7,0xB7,0xB7,0x1,0xFF,0xDF,0x58,0x57,0x57,0x57,0xD8,0xDF,0xFF,0xFF,0x80,0xF7,0xF7,0xFF,0xFD,0xFB,0xF7,0x8F,0xF7,0xFB,0xFD,0xFF,0xFF,0x1,0xEF,0xFF}; unsigned char flash data2[50] ={0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x01,0x0D,0x0D,0x0D,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x09,0x06,0x06,0x09,0x0F,0x0F,0x0F,0x0F,0x07,0x07,0x07,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x0F,0x00,0x06,0x06,0x00,0x0F,0x0F}; // LED 지연시간 조절 마이크로초 단위 #define DEYAY 2000

10. II. Detail Explain 3) Software (Algorithm) // 1글자당 반복해서 뿌려주는 횟수 #define TIME 80 void main(void) { // LED 제어 포트 DDRB = 0xff; DDRD = 0xff; while(1) { for(j=0;j<TIME;j++) { for(i=0; i<50; i++) { PORTB = data1[i]; PORTD = data2[i]; delay_us(DEYAY); } } } }

11. Thank you!
