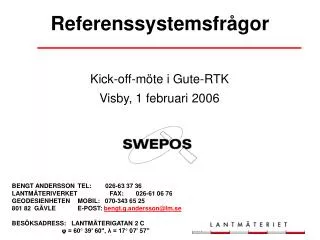

Referenssystemsfrågor. Kick-off-möte i Gute-RTK Visby, 1 februari 2006. BENGT ANDERSSON TEL:        026-63 37 36 LANTMÄTERIVERKET FAX:       026-61 06 76 GEODESIENHETEN MOBIL:   070-343 65 25 801 82  GÄVLE E-POST: bengt.g.andersson@lm.se BESÖKSADRESS:   LANTMÄTERIGATAN 2 C

tyanne
Download Presentation

Referenssystemsfrågor

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

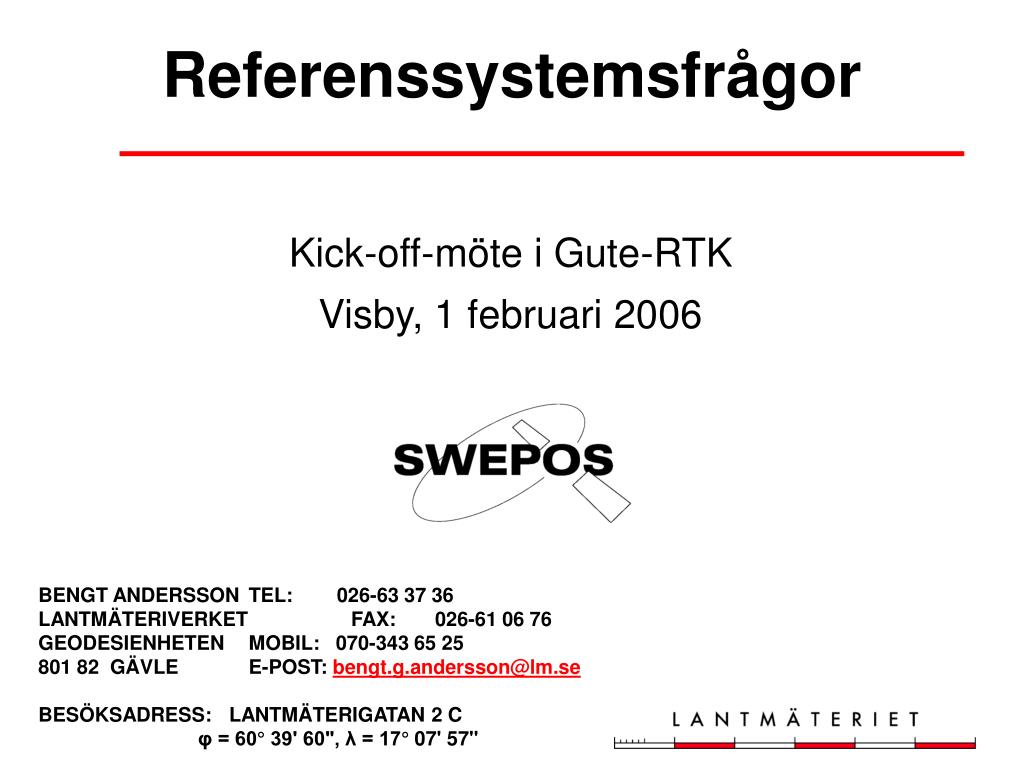

  1. Referenssystemsfrågor Kick-off-möte i Gute-RTKVisby, 1 februari 2006 BENGT ANDERSSON TEL:        026-63 37 36 LANTMÄTERIVERKET FAX:       026-61 06 76 GEODESIENHETEN MOBIL:   070-343 65 25 801 82  GÄVLE E-POST: bengt.g.andersson@lm.se BESÖKSADRESS:   LANTMÄTERIGATAN 2 C φ = 60° 39' 60", λ = 17° 07' 57"

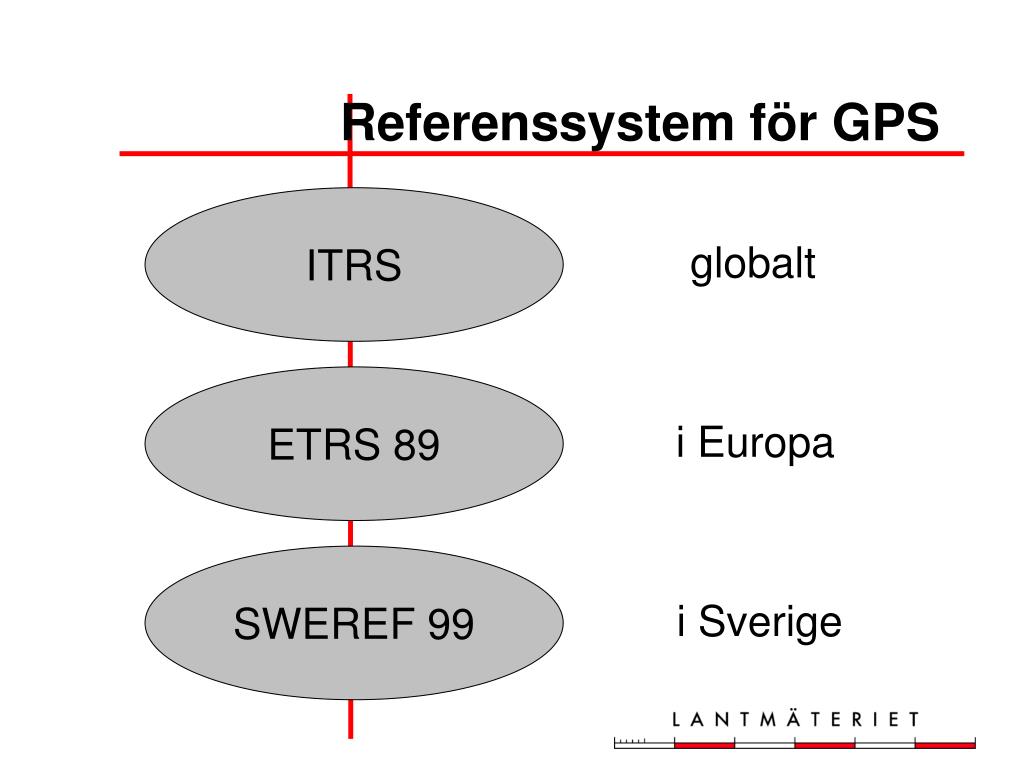

  2. Referenssystem för GPS ITRS globalt ETRS 89 i Europa SWEREF 99 i Sverige

  3. Koordinater i SWEREF 99 • Geocentriska (X, Y och Z) • Geodetiska (latitud, longitud och höjd över ellipsoiden) • Plana (x och y) i nationell eller lokal projektion

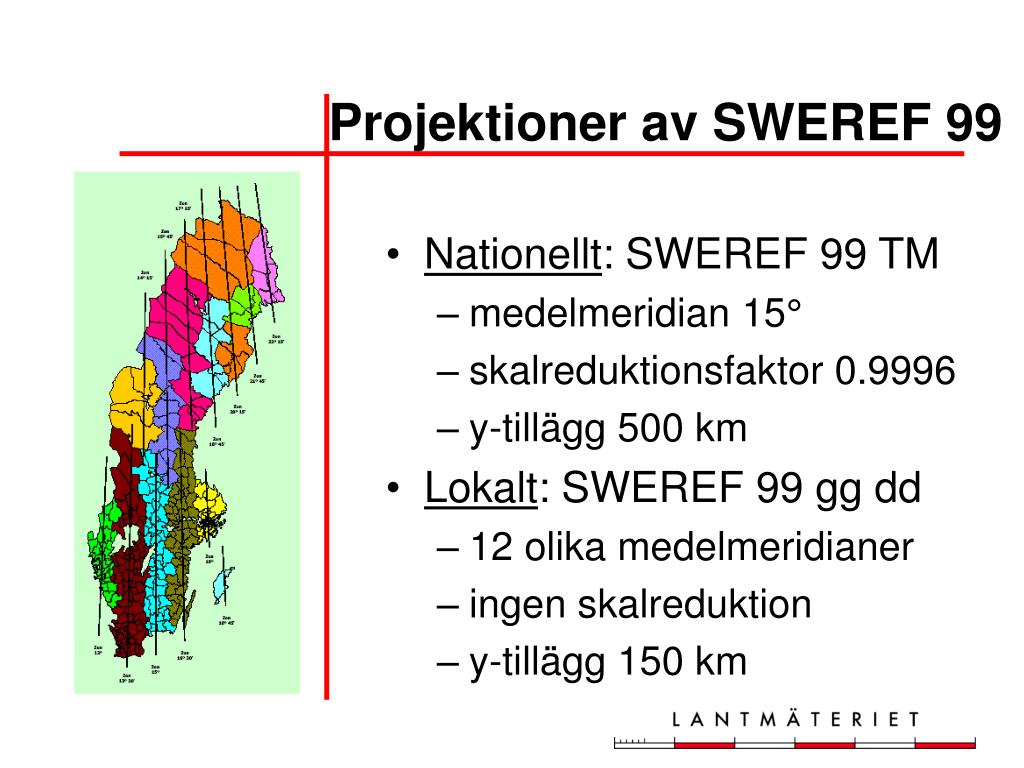

  4. Projektioner av SWEREF 99 • Nationellt: SWEREF 99 TM • medelmeridian 15° • skalreduktionsfaktor 0.9996 • y-tillägg 500 km • Lokalt: SWEREF 99 gg dd • 12 olika medelmeridianer • ingen skalreduktion • y-tillägg 150 km

  5. Exempel på koordinatangivelser 7688990 = PP 1287 F38 0 gon 60:0: 390533.102 13740.828 SWEREF 99: 3249270.467 1073657.638 5364377.220 alt: 57° 38' 22.19201" 18° 17' 6.44574" 27.378 X = Y = Z = φ = λ = h = F38 0 gon 0:-25: 6390533.102 2513740.828 RT R08 0 gon 0:0: 6390521.527 13750.422 SWEREF 99 TM: 6393325.847 696082.847 RT 90 0 gon 0:-15: 6390520.519 1513750.372 SWEREF 99 18 45: 6391227.076 122234.949 RT 90 2.5 gon V 0:-15: 6393205.487 1648096.502

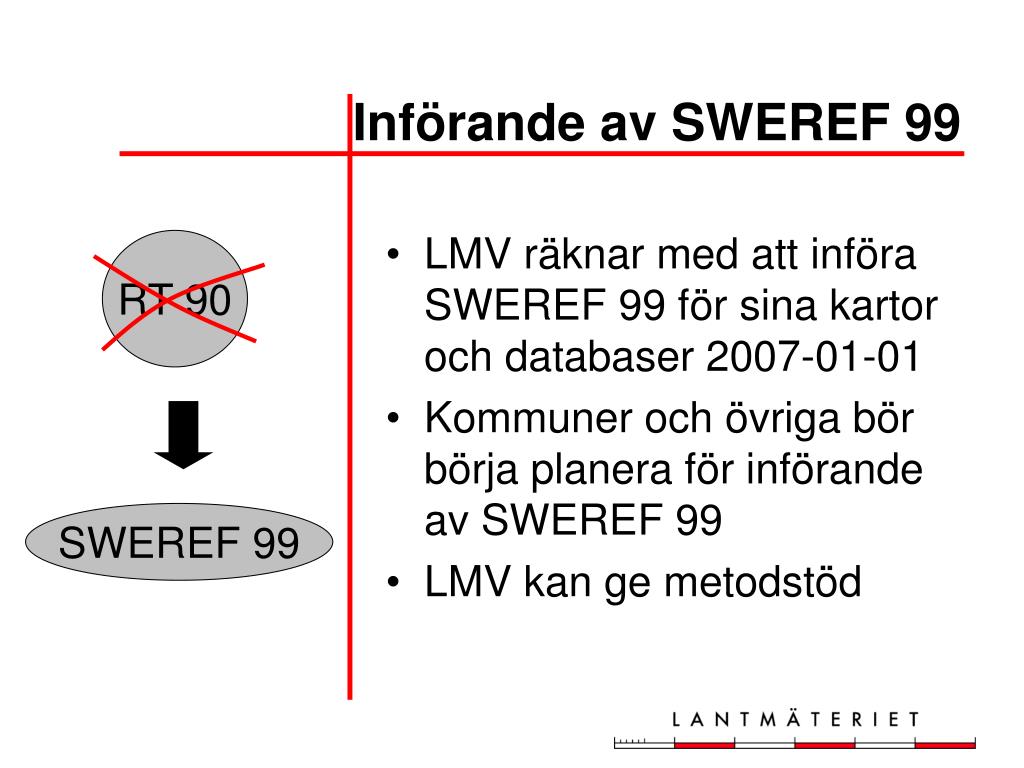

  6. Införande av SWEREF 99 • LMV räknar med att införa SWEREF 99 för sina kartor och databaser 2007-01-01 • Kommuner och övriga bör börja planera för införande av SWEREF 99 • LMV kan ge metodstöd RT 90 SWEREF 99

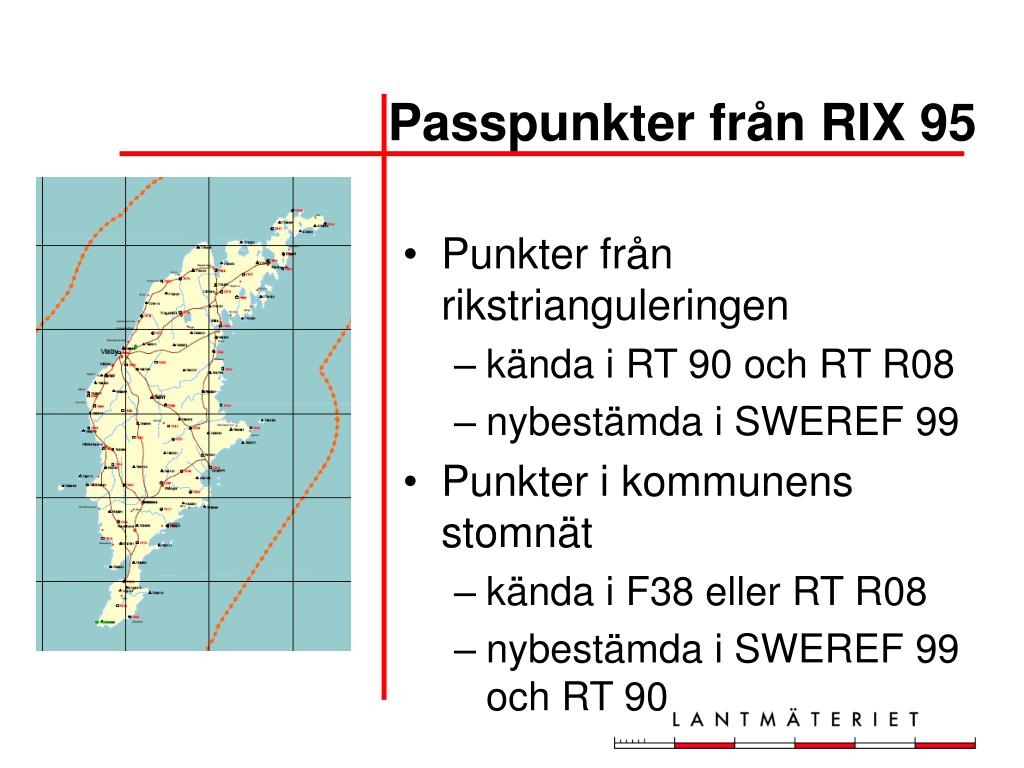

  7. Passpunkter från RIX 95 • Punkter från rikstrianguleringen • kända i RT 90 och RT R08 • nybestämda i SWEREF 99 • Punkter i kommunens stomnät • kända i F38 eller RT R08 • nybestämda i SWEREF 99 och RT 90

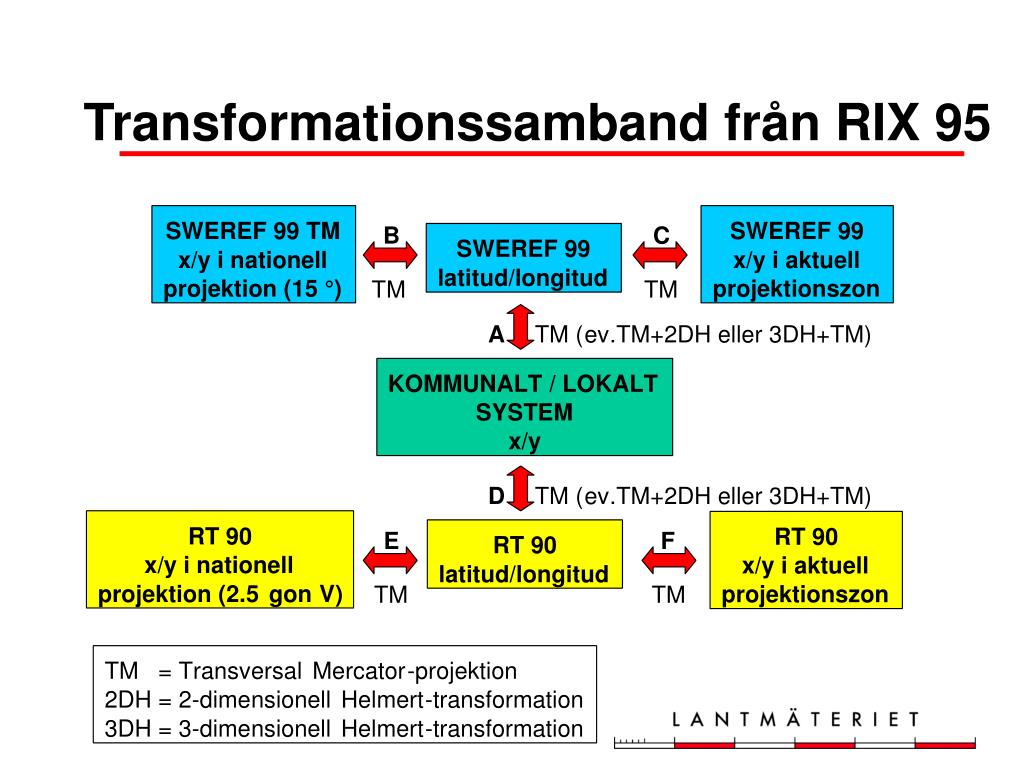

  8. Transformationssamband från RIX 95

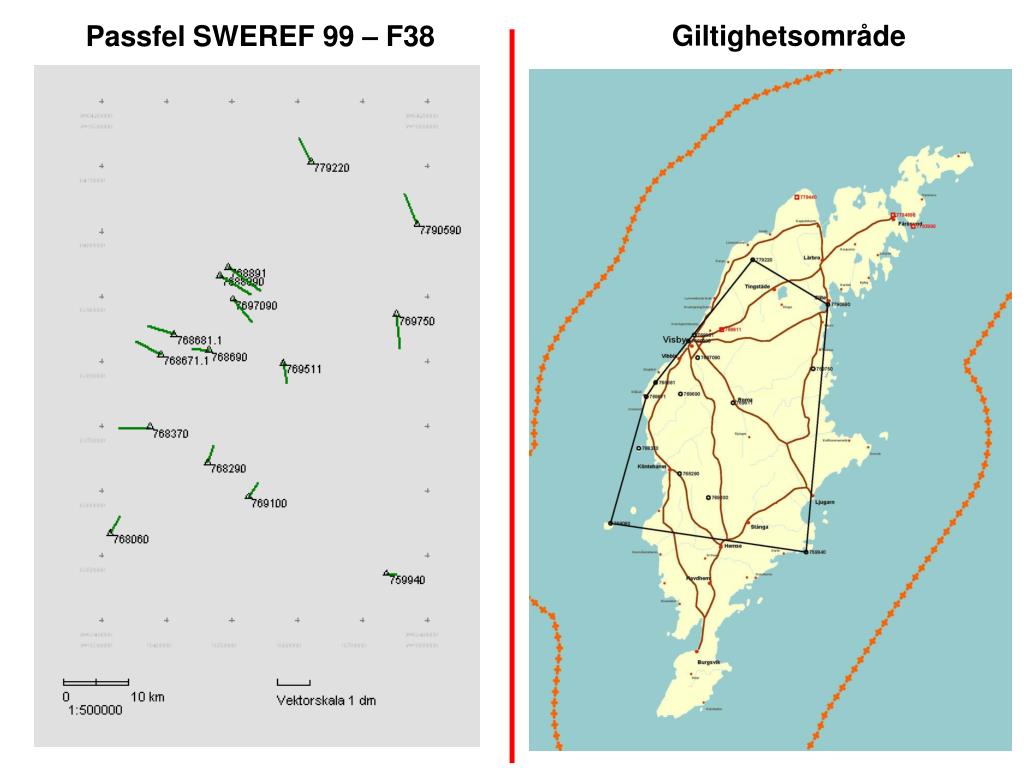

  9. Giltighetsområde Passfel SWEREF 99 – F38

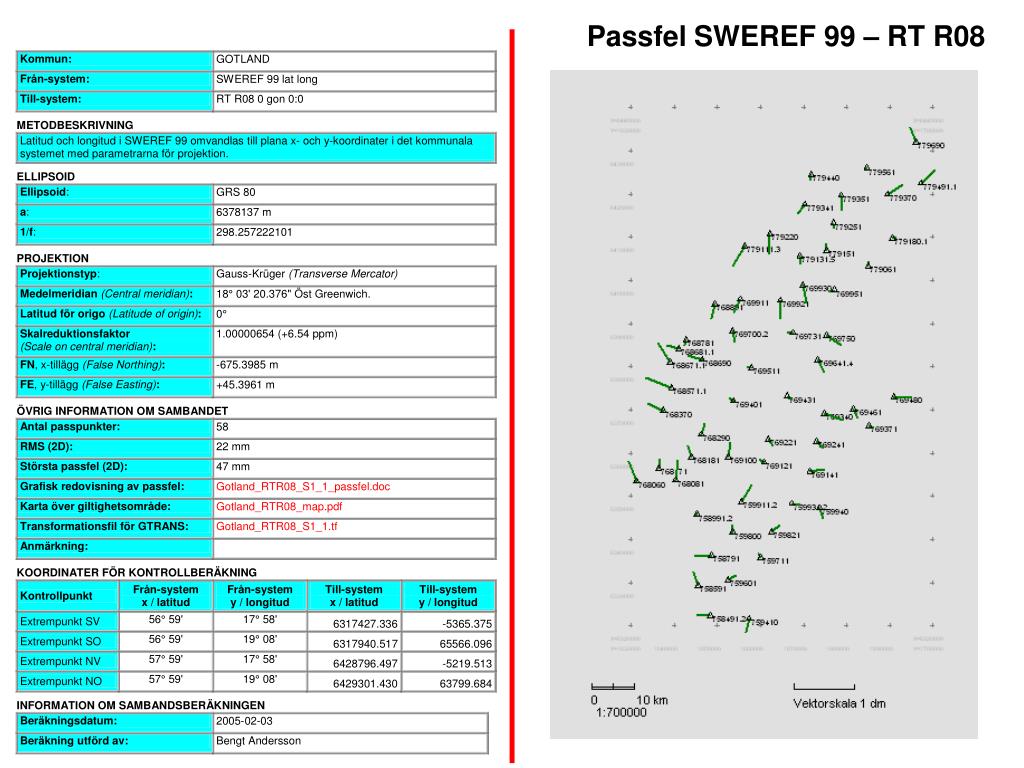

  10. Passfel SWEREF 99 – RT R08

  11. Problem med deformationer

  12. Mätning i inhomogena koordinat-system med nätverks-RTK Vaddå centimeternoggrannhet! Det här stämmer ju för *#%&@ inte för fem öre! Lösningar: • Lokal inpassning • Restfelsmodell Kommunalt stomnät

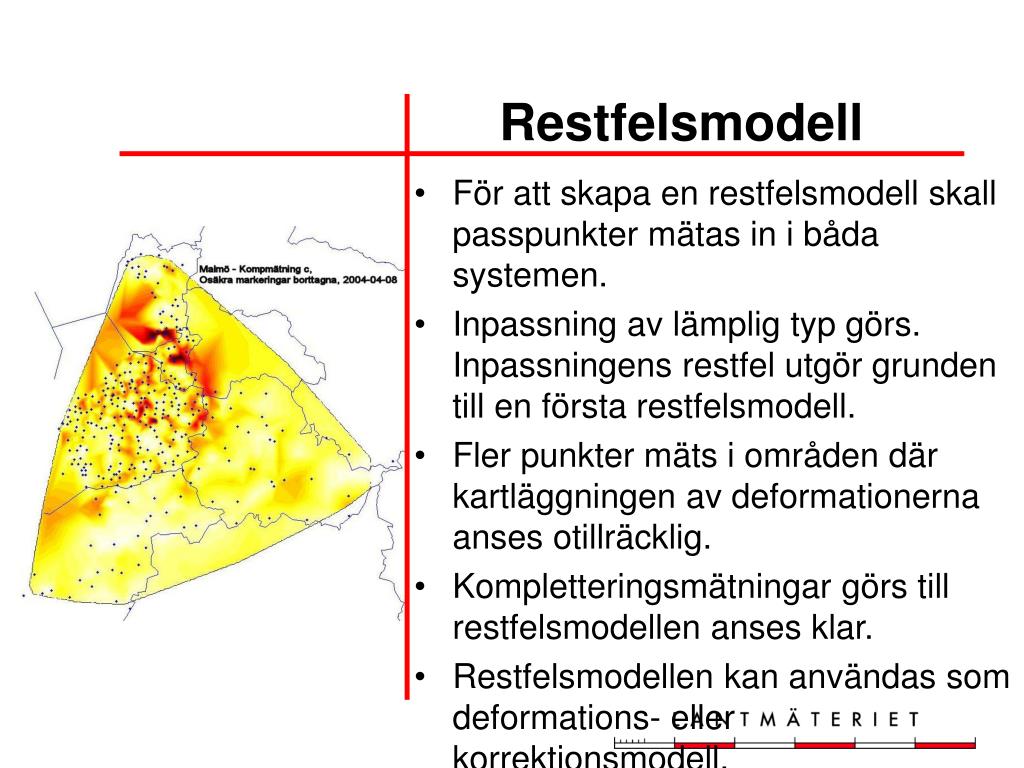

  13. Restfelsmodell • För att skapa en restfelsmodell skall passpunkter mätas in i båda systemen. • Inpassning av lämplig typ görs. Inpassningens restfel utgör grunden till en första restfelsmodell. • Fler punkter mäts i områden där kartläggningen av deformationerna anses otillräcklig. • Kompletteringsmätningar görs till restfelsmodellen anses klar. • Restfelsmodellen kan användas som deformations- eller korrektionsmodell.

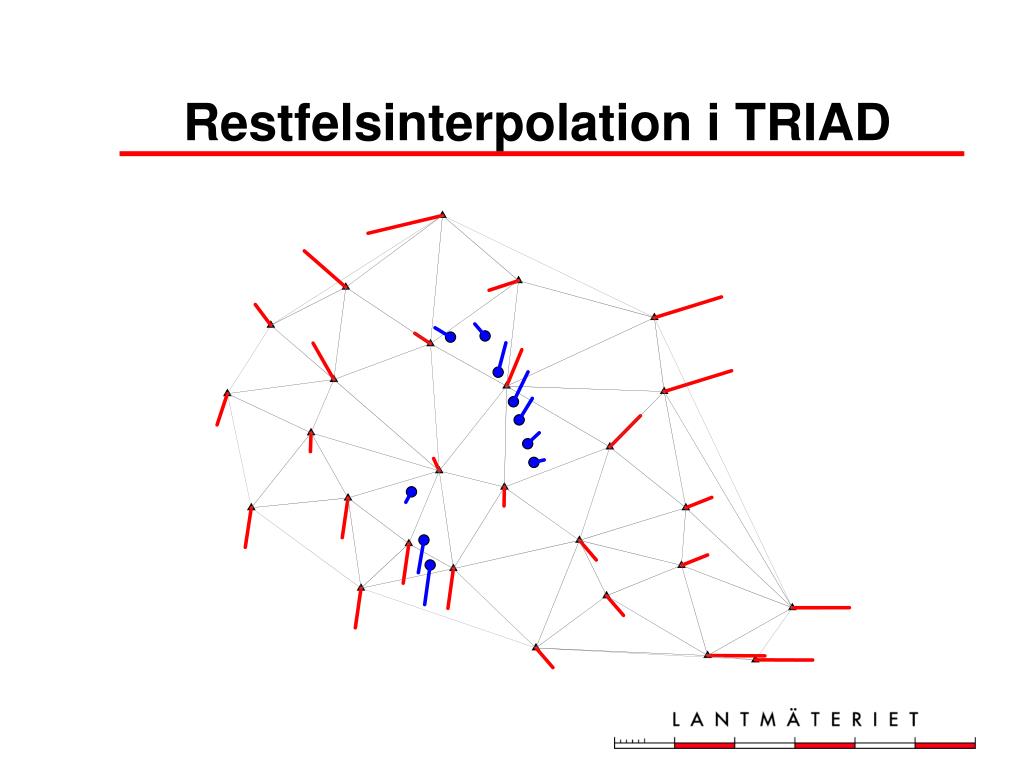

  14. Restfelsinterpolation i TRIAD

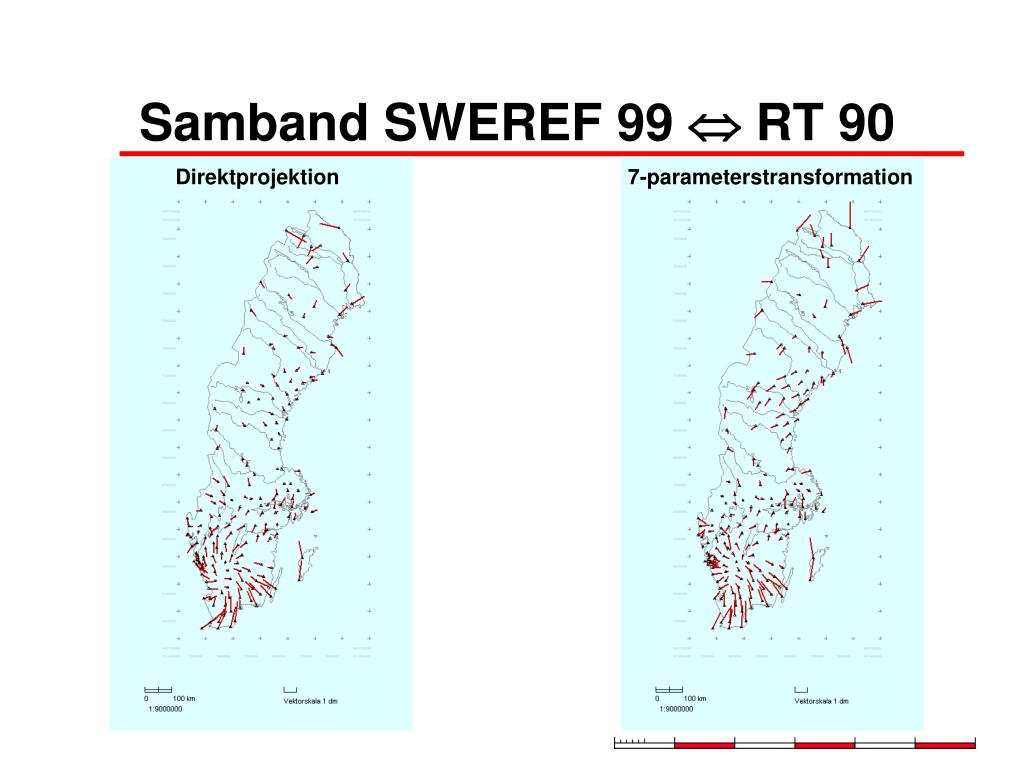

  15. Samband SWEREF 99  RT 90 Direktprojektion 7-parameterstransformation

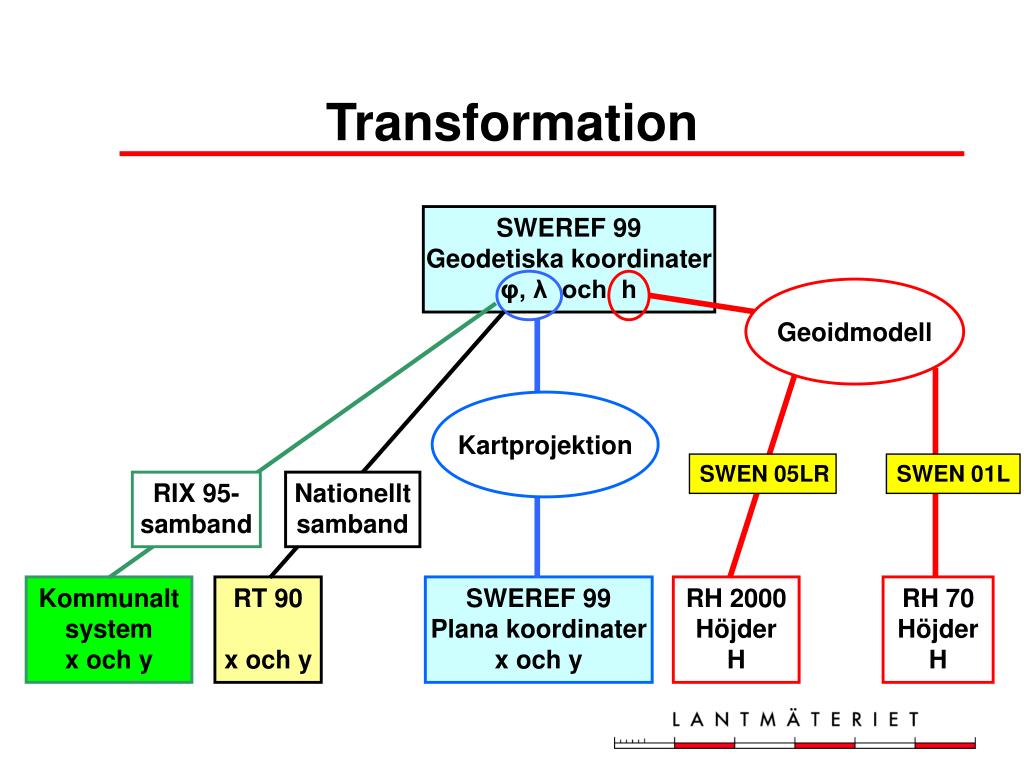

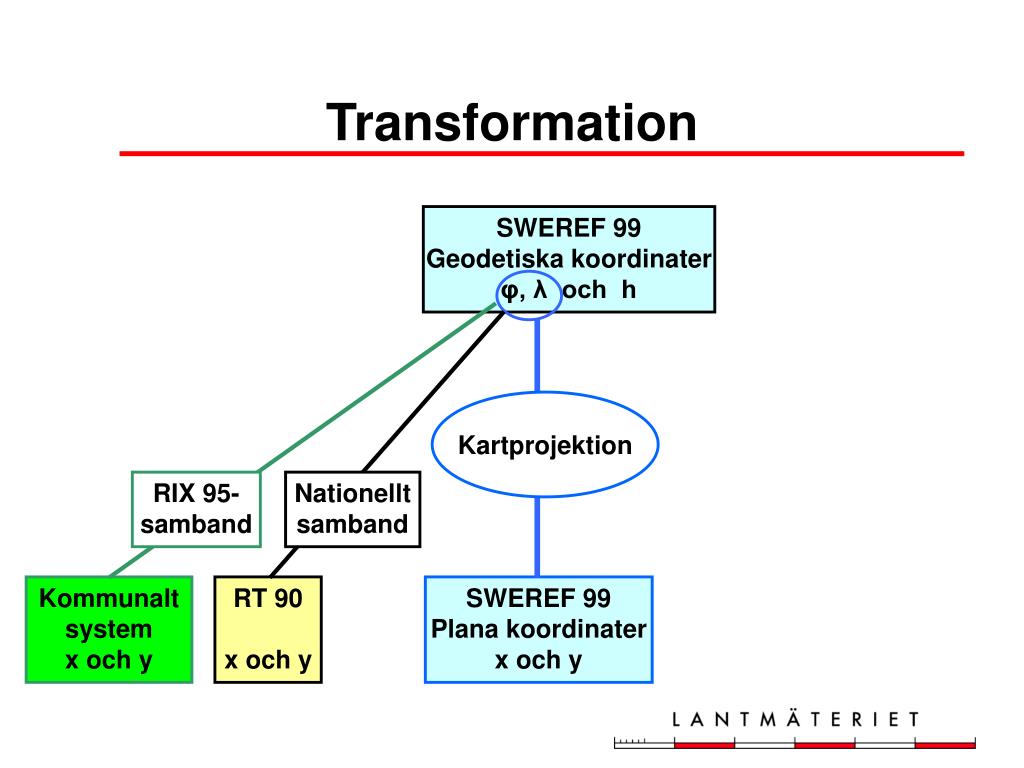

  16. SWEREF 99 Geodetiska koordinater φ, λ och h Kartprojektion SWEREF 99 Plana koordinater x och y Transformation RIX 95- samband Nationellt samband Kommunalt system x och y RT 90 x och y

  17. Lagring/redovisning av GPS-mätningar • Transformation till annat system • Vid ett ev. framtida referens-systembyte till SWEREF 99 • Återföring av mätningarna till SWEREF 99 • Dokumentation av transformations-vägen • Även lagring av SWEREF 99-koordinaterna

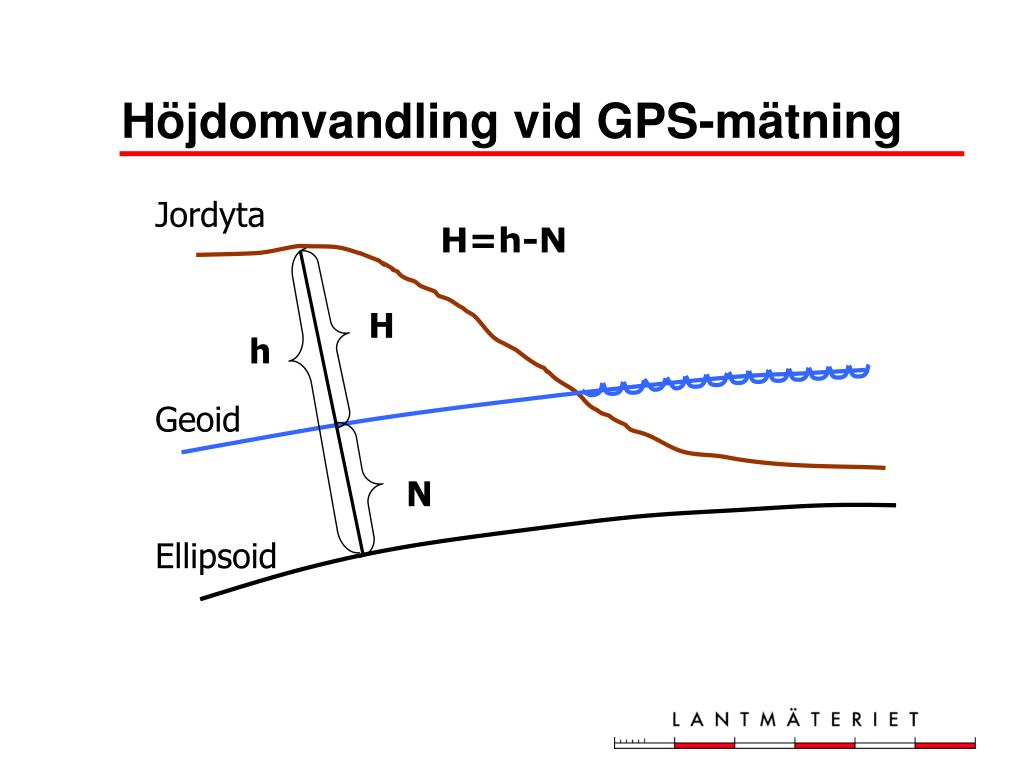

  18. Jordyta H h Geoid N Ellipsoid Höjdomvandling vid GPS-mätning H=h-N

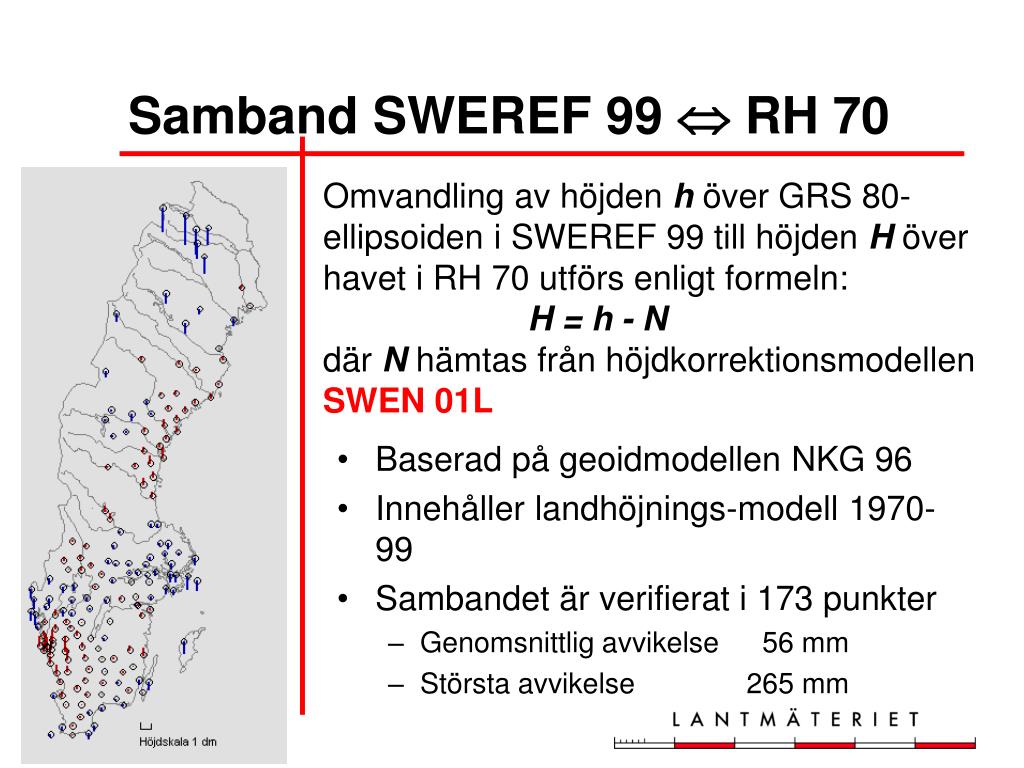

  19. Samband SWEREF 99  RH 70 Omvandling av höjden h över GRS 80-ellipsoiden i SWEREF 99 till höjden H över havet i RH 70 utförs enligt formeln: H = h - N där N hämtas från höjdkorrektionsmodellen SWEN 01L • Baserad på geoidmodellen NKG 96 • Innehåller landhöjnings-modell 1970-99 • Sambandet är verifierat i 173 punkter • Genomsnittlig avvikelse 56 mm • Största avvikelse 265 mm

  20. Nytt höjdsystem - RH 2000 • Baserat på resultatet av Riksavvägningen 1979-2003 • Nollnivå: Normaal Amsterdam Peil • Höjdvärden: normalhöjder • Epok: 2000

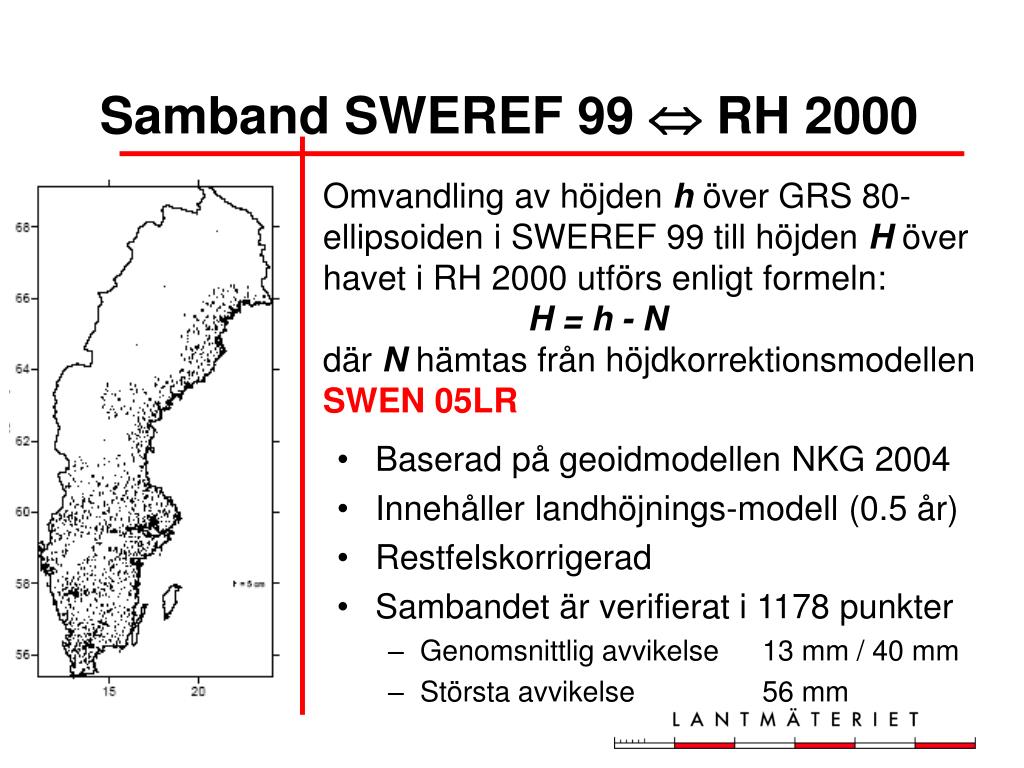

  21. Samband SWEREF 99  RH 2000 Omvandling av höjden h över GRS 80-ellipsoiden i SWEREF 99 till höjden H över havet i RH 2000 utförs enligt formeln: H = h - N där N hämtas från höjdkorrektionsmodellen SWEN 05LR • Baserad på geoidmodellen NKG 2004 • Innehåller landhöjnings-modell (0.5 år) • Restfelskorrigerad • Sambandet är verifierat i 1178 punkter • Genomsnittlig avvikelse 13 mm / 40 mm • Största avvikelse 56 mm

  22. SWEREF 99 Geodetiska koordinater φ, λ och h Geoidmodell Kartprojektion SWEN 05LR SWEN 01L SWEREF 99 Plana koordinater x och y Transformation RIX 95- samband Nationellt samband Kommunalt system x och y RT 90 x och y RH 2000 Höjder H RH 70 Höjder H

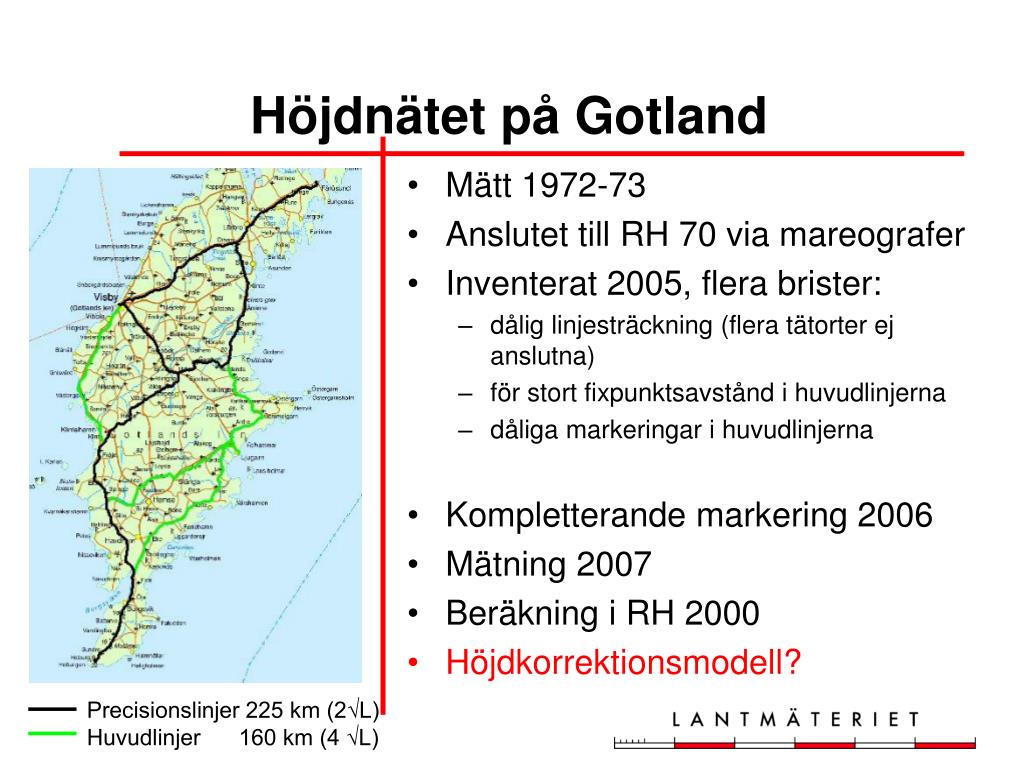

  23. Höjdnätet på Gotland • Mätt 1972-73 • Anslutet till RH 70 via mareografer • Inventerat 2005, flera brister: • dålig linjesträckning (flera tätorter ej anslutna) • för stort fixpunktsavstånd i huvudlinjerna • dåliga markeringar i huvudlinjerna • Kompletterande markering 2006 • Mätning 2007 • Beräkning i RH 2000 • Höjdkorrektionsmodell? Precisionslinjer 225 km (2√L) Huvudlinjer 160 km (4 √L)
