Presentation Transcript

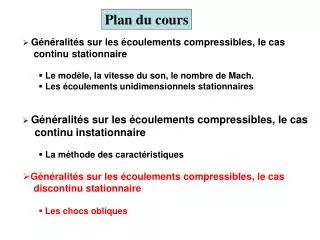

  1. Plan du cours • Généralités sur les écoulements compressibles, le cas • continu stationnaire • Le modèle, la vitesse du son, le nombre de Mach. • Les écoulements unidimensionnels stationnaires. • Généralités sur les écoulements compressibles, le cas continu instationnaire • La méthode des caractéristiques • Généralités sur les écoulements compressibles, le cas • discontinu stationnaire • Les chocs obliques

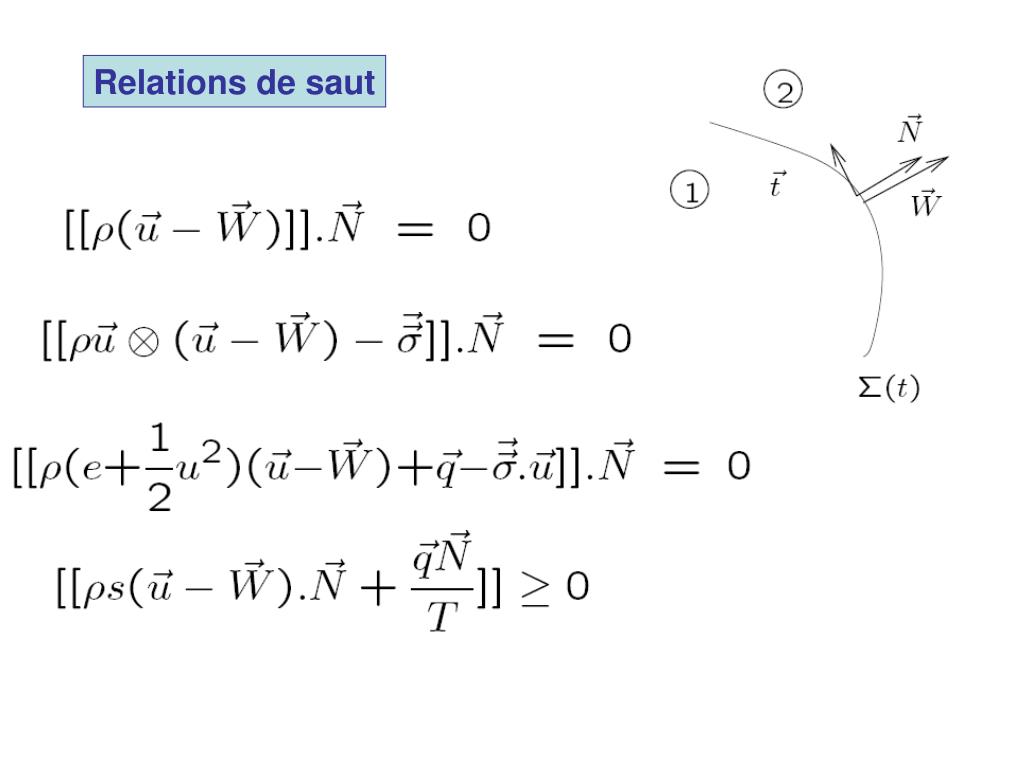

  2. Relations de saut

  3. Surface de glissement Ondes de chocs Une onde de choc est une surface de discontinuité traversée par de la matière Une Onde

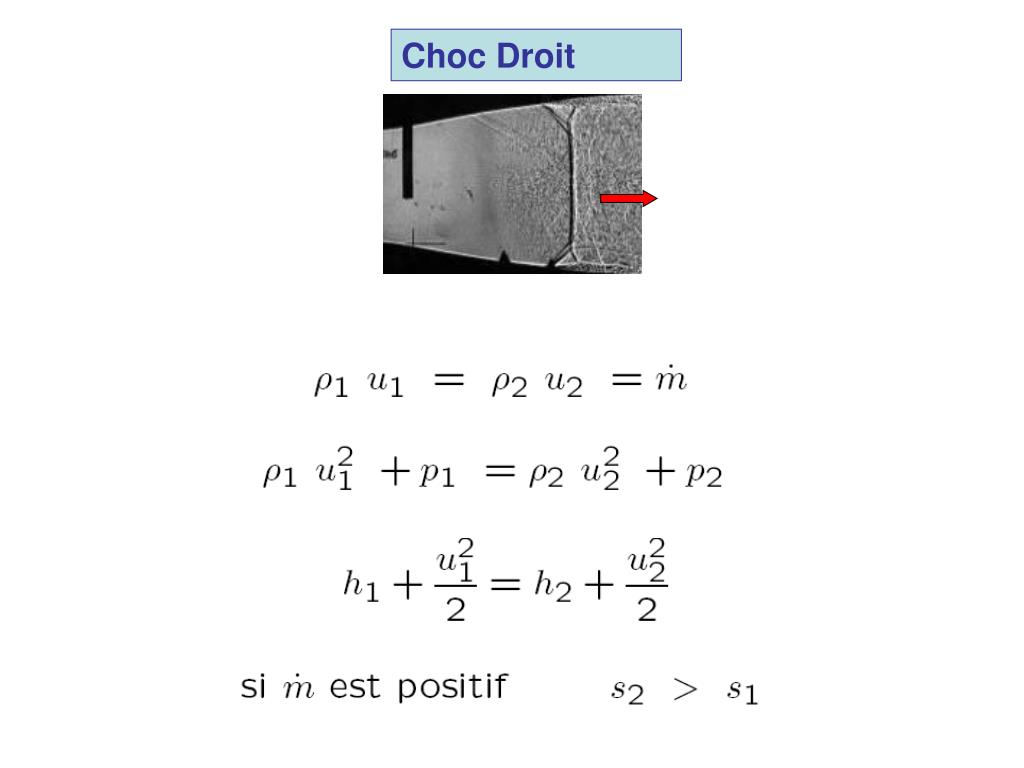

  4. Choc Droit

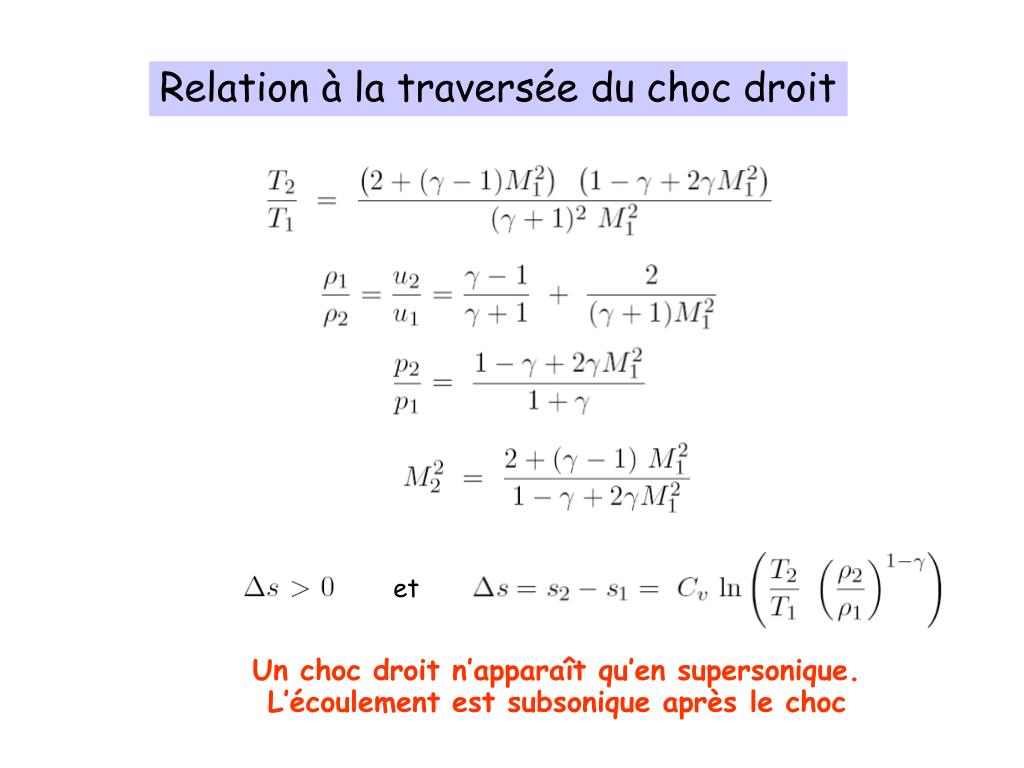

  5. Relationà la traversée du choc droit Relation à la traversée du choc droit et et et et Un choc droit n’apparaît qu’en supersonique. L’écoulement est subsonique après le choc

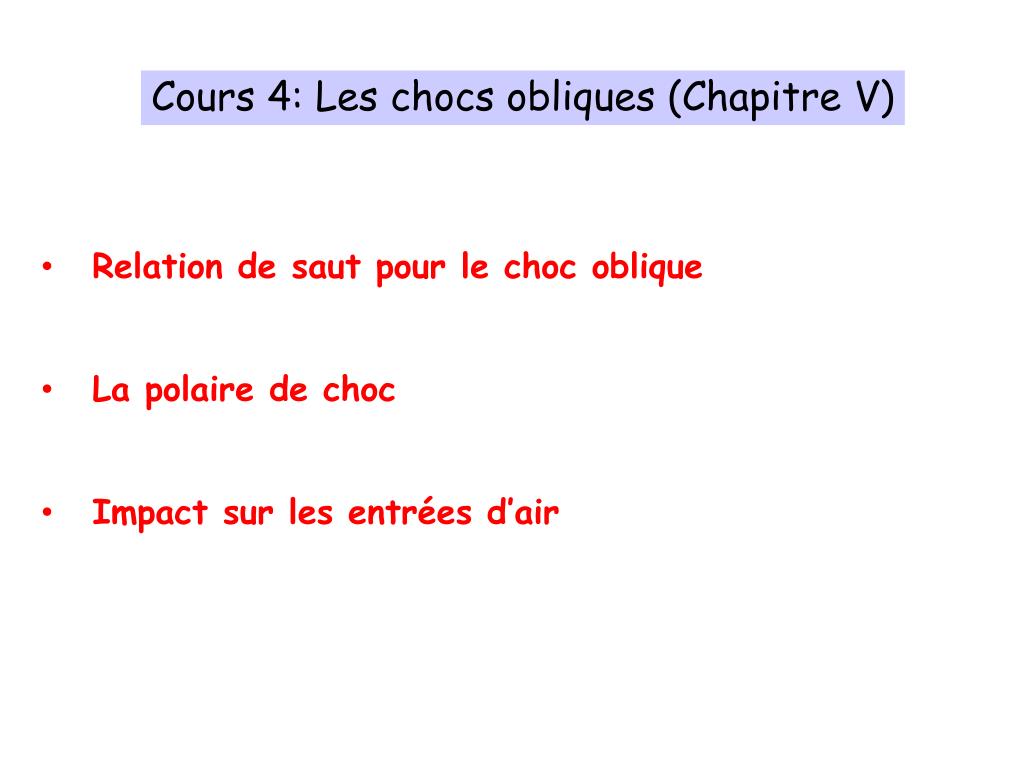

  6. Cours 4: Les chocs obliques (Chapitre V) Cours 4: Les chocs obliques (Chapitre V) • Relation de saut pour le choc oblique • La polaire de choc • Impact sur les entrées d’air

  7. Cours 4: Les chocs obliques (Chapitre V) Cours 4: Les chocs obliques (Chapitre V) • Relation de saut pour le choc oblique • La polaire de choc • Impact sur les entrées d’air

  8. W=0 W=0 W=0

  9. supersonique Subsonique

  10. Cours 4: Les chocs obliques (Chapitre V) Cours 4: Les chocs obliques (Chapitre V) • Relation de saut pour le choc oblique • La polaire de choc • Impact sur les entrées d’air

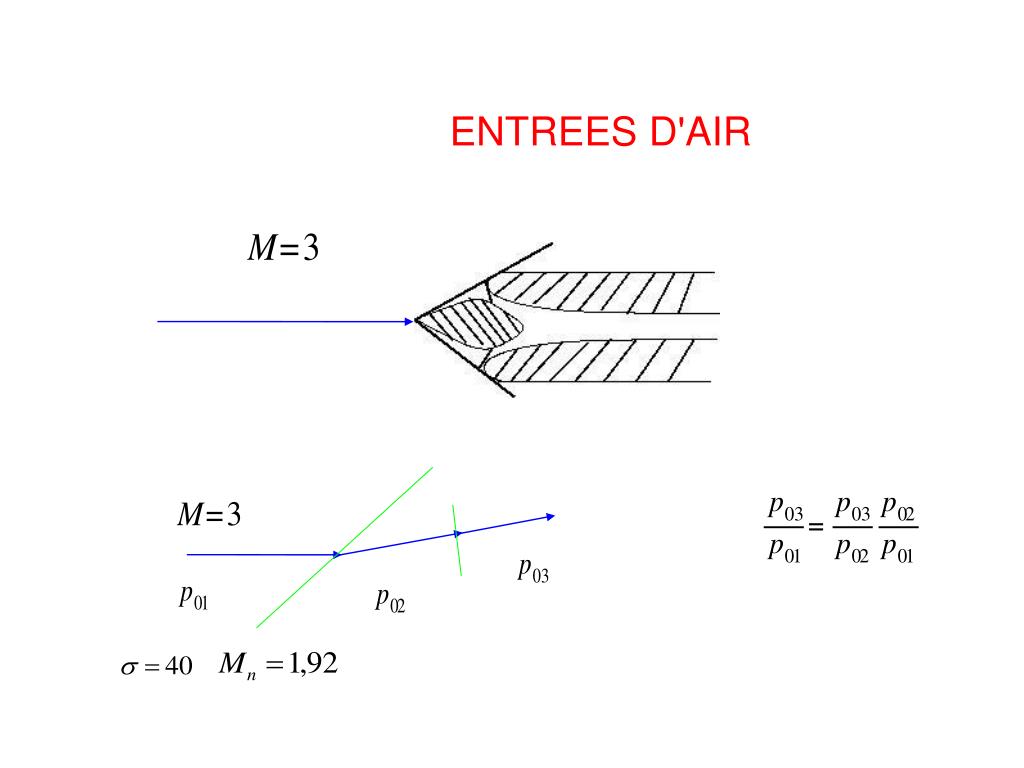

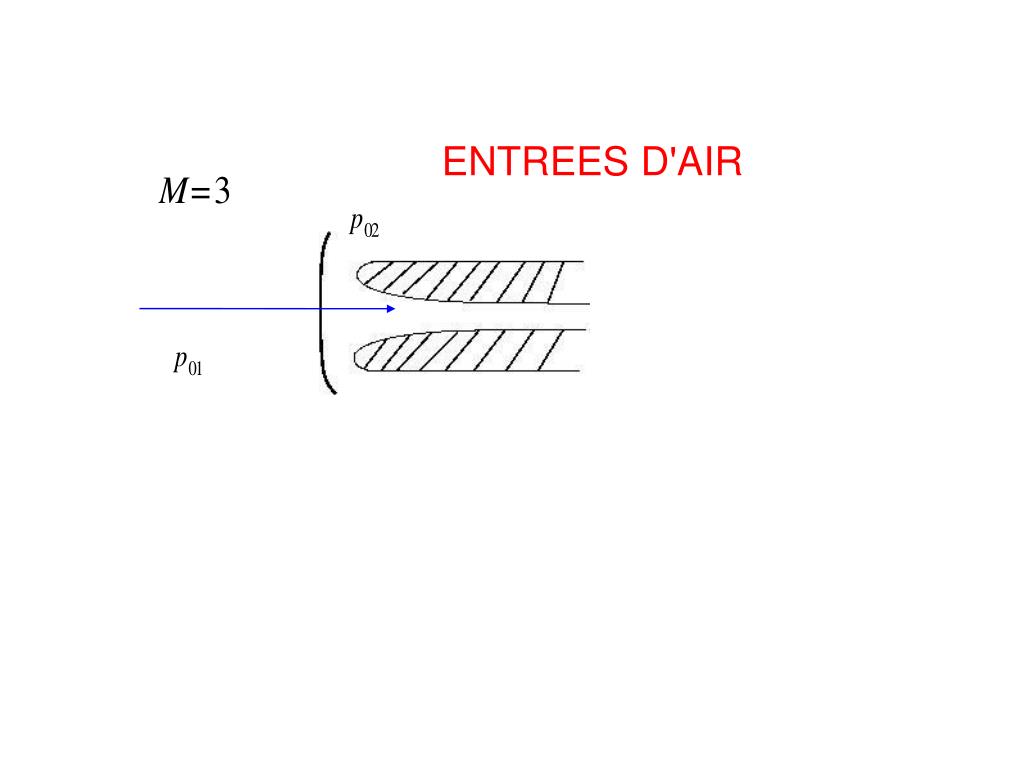

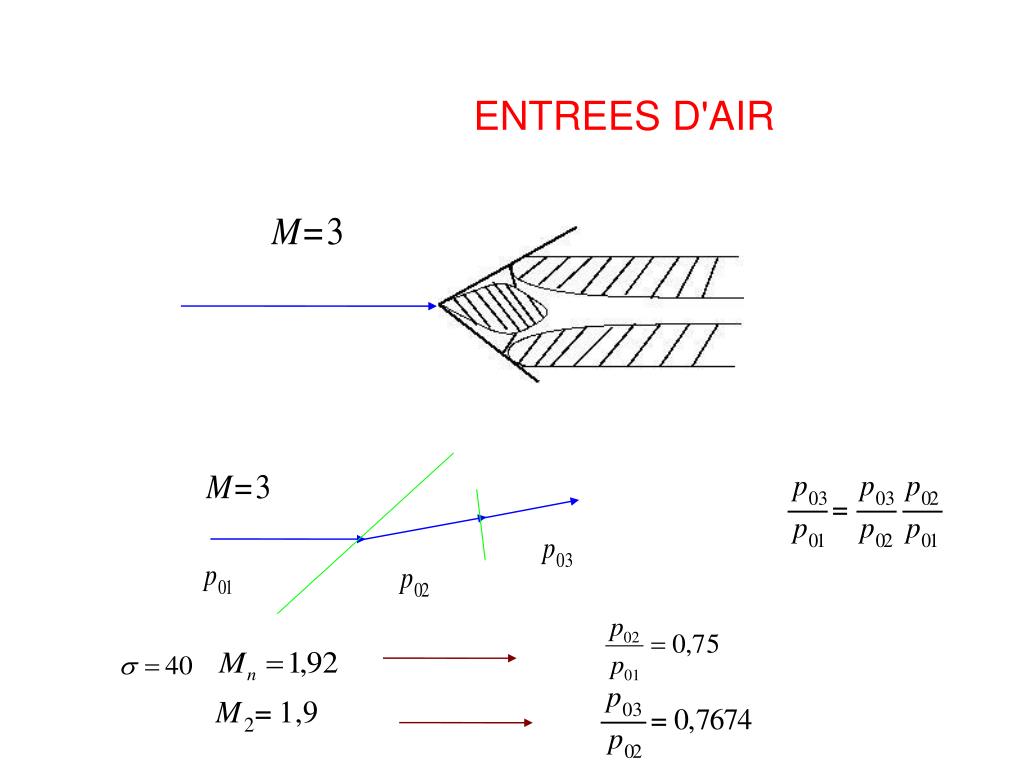

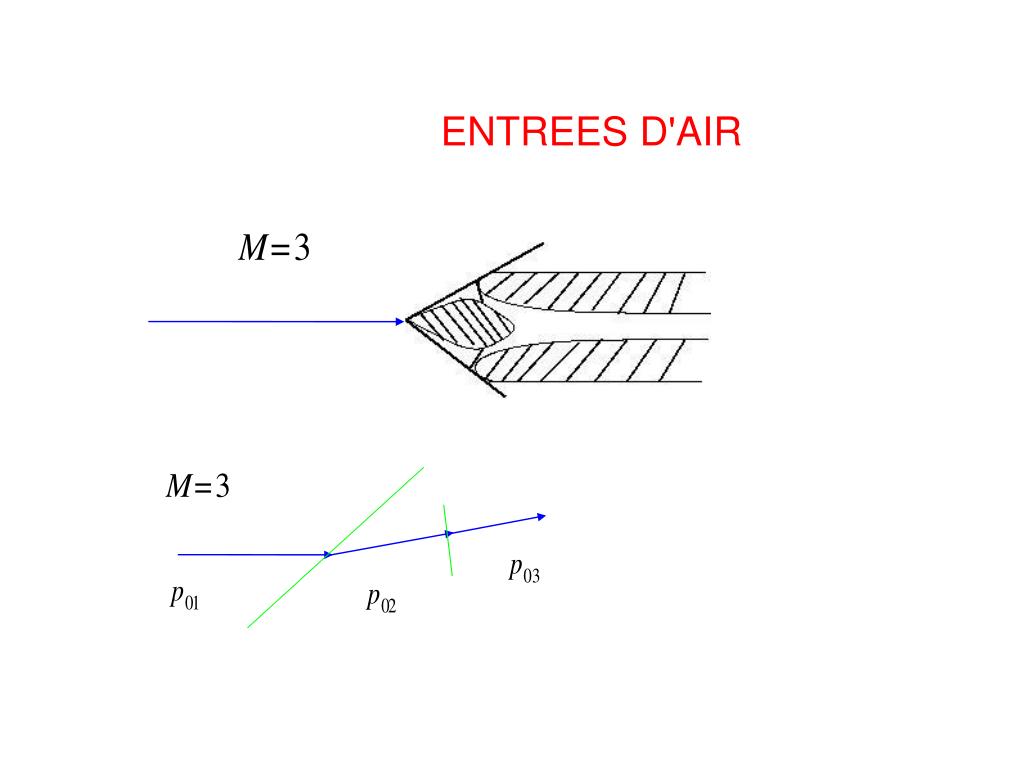

  11. ENTREES D'AIR

  12. ENTREES D'AIR

  13. ENTREES D'AIR

  14. ENTREES D'AIR

  15. ENTREES D'AIR

  16. ENTREES D'AIR

  17. ENTREES D'AIR

  18. ENTREES D'AIR

  19. ENTREES D'AIR ENTREES D'AIR N=

  20. Détente de Prandtl Meyer
