คอนกรีตวัสดุสำหรับโครงสร้าง

1. คอนกรีตวัสดุสำหรับโครงสร้างคอนกรีตวัสดุสำหรับโครงสร้าง

2. จัดทำโดย • นาย ชยกร ทองหนู 5310110106 • นาย ทรงวุฒิ สันหมาด 5310110199 • นาย หริพล มะเซ็ง 5310110693

3. คอนกรีตคืออะไร ?

4. คอนกรีต คือ วัสดุก่อสร้างชนิดหนึ่งที่ใช้กันมาอย่างแพร่หลายตั้งแต่อดีตจวบจนถึงปัจจุบัน และเป็นวัสดุก่อสร้างที่สำคัญที่สุดในปัจจุบัน

5. การใช้ lime มอร์ต้า สร้างพีระมิด 2500 ปีก่อนพุทธกาล

6. ลักษณะหม้อเผาสมัยต้น ๆ

7. วัสดุผสมที่ใช้สำหรับผลิตคอนกรีต 1. ปูนซีเมนต์(Portland cement) 2.น้ำ (Water) 3.มวลรวมผสม (Aggregates)

8. 1.ปูนซีเมนต์ (Portland Cement)

9. ผลิตด้วยเครื่องจักรที่มีกระบวนการผลิตที่เข้มงวด ผ่านขั้นตอนการตรวจสอบและทดสอบเป็นระยะ จนได้ปูนซีเมนต์ที่มีคุณภาพและมาตรฐาน

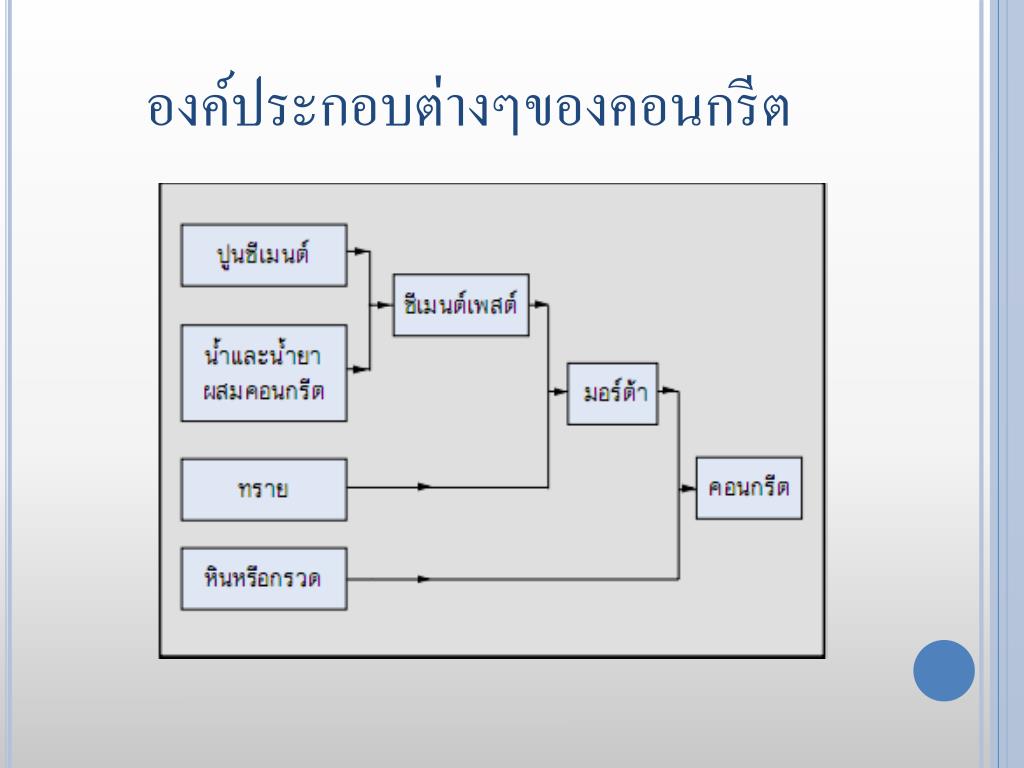

10. องค์ประกอบต่างๆของคอนกรีตองค์ประกอบต่างๆของคอนกรีต

11. บทบาทหน้าที่ของ Cement Paste - เชื่อมประสานหินทรายเข้าด้วยกันเป็นคอนกรีต - หล่อลื่นคอนกรีตสด (Fresh concrete) ขณะเทหล่อ - ให้กำลังแก่คอนกรีตเมื่อ แข็งตัว - ป้องกันการซึมผ่านของน้ำ

12. คุณสมบัติที่ดีของซีเมนต์เพสต์ที่มีผลต่อกำลังของคอนกรีตคุณสมบัติที่ดีของซีเมนต์เพสต์ที่มีผลต่อกำลังของคอนกรีต -ใช้ปูนซีเมนต์ที่มีคุณภาพดี ซึ่งจะต้องเป็นผงละเอียด ไม่จับกันเป็นก้อน - มีอัตราส่วนน้ำต่อปูนซีเมนต์ถูกต้อง เพื่อให้ได้คอนกรีตที่มีกำลังตาม ต้องการ - ความสมบูรณ์ของปฏิกิริยาระหว่างปูนซีเมนต์กับน้ำ - ใช้น้ำจืดที่สะอาด ปราศจากสารที่เป็นอันตรายต่อซีเมนต์เพสต์

13. 2.น้ำ (Water) น้ำจะเป็นตัวทำปฏิกริยากับปูนซีเมนต์ เกิดเป็นสารประกอบใหม่ที่มีคุณสมบัติในการเชื่อมประสานหิน-ทราย

14. บทบาทหน้าที่ของน้ำ - ทำปฏิกิริยา Hydration กับ ปูนซีเมนต์ - ทำหน้าทื่หล่อลื่น เพื่อให้คอนกรีตอยู่ในสภาพเหลว สามารถเทลงแบบหล่อได้ - เคลือบหินทรายให้เปียกเพื่อให้ซีเมนต์เพสต์สามารถยึดเกาะได้ดี

15. 3.มวลรวม(Aggregates)

16. เป็นวัสดุเฉื่อยที่ใช้เป็นตัวแทรก (Inert filler materials) ในการผสมคอนกรีต ได้แก่ หิน และทรายแบ่งเป็น 2 ขนาด คือ

17. 1. มวลรวมละเอียด (Fine aggregates) ได้แก่ ทราย มีขนาดของเม็ดทรายตั้งแต่ 0.075 มม. - 4.76 มม.

18. 2. มวลรวมหยาบ (Coarse aggregates) ได้แก่ หิน (Gravels) หรือ หินย่อย (Crushed stone) มีขนาดใหญ่กว่า 4.76 มม.

19. บทบาทหน้าที่ของ Aggregates -เป็นตัวแทรกประสานที่ทำให้คอนกรีตมีราคาต่ำ -ช่วยให้คอนกรีตสามารถต้านทานแรงกระทำ (Load) - ช่วยให้คอนกรีตมีความคงทนต่อการกัดกร่อนและลดการเปลี่ยนแปลงปริมาตรของคอนกรีต

20. คุณสมบัติของมวลรวมที่สำคัญคุณสมบัติของมวลรวมที่สำคัญ • มีความแข็งแรง • การเปลี่ยนแปลงปริมาตรต่ำ • คงทนต่อปฏิกิริยาเคมี • มีความต้านทานต้อแรงกระแทกและการเสียดสี

21. สัดส่วนของวัสดุที่ใช้ในการผสมคอนกรีตสัดส่วนของวัสดุที่ใช้ในการผสมคอนกรีต - ปูนซีเมนต์ 9% - 16% - น้ำ 15% - 25% - หิน ทราย 65% - 75% - ฟองอากาศ 2% - 4%

22. กำลังของคอนกรีต (Strength of Concrete)

23. ปัจจัยสำคัญที่มีผลต่อกำลังอัดของคอนกรีตปัจจัยสำคัญที่มีผลต่อกำลังอัดของคอนกรีต • 1. Water Cement Ratio (W/C) • 2. ความสมบูรณ์ของปฏิกิริยา Hydration • 3. การบ่มคอนกรีต (Curing)

24. 1. Water Cement Ratio (W/C) กราฟความสัมพันธ์ระหว่างกำลังอัดของคอนกรีตกับ W/C

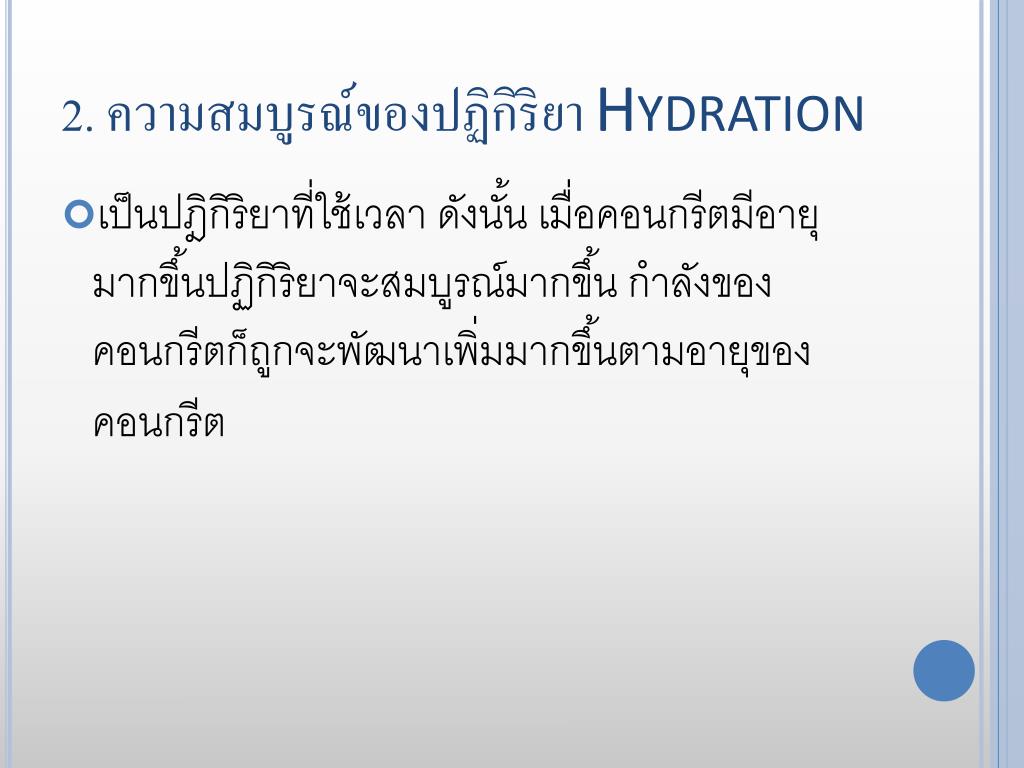

25. 2. ความสมบูรณ์ของปฏิกิริยา Hydration • เป็นปฎิกิริยาที่ใช้เวลา ดังนั้น เมื่อคอนกรีตมีอายุมากขึ้นปฏิกิริยาจะสมบูรณ์มากขึ้น กำลังของคอนกรีตก็ถูกจะพัฒนาเพิ่มมากขึ้นตามอายุของคอนกรีต

26. 3. การบ่มคอนกรีต (Curing) • การบ่มคอนกรีตเป็นวิธีการทำให้คอนกรีตมีความชื้นเพียงพอที่จะทำปฏิกิริยากับปูนซีเมนต์อย่างต่อเนื่อง กำลังของคอนกรีตก็จะพัฒนาเพิ่มขึ้นตามอายุ ถ้าคอนกรีตมีน้ำไม่เพียงพอในการทำปฏิกิริยา กำลังของคอนกรีตก็จะไม่สามารถพัฒนาเพิ่มขึ้นตามที่ควรจะเป็น

27. การบ่มคอนกรีต

28. อิทธิพลของการบ่มและอายุของคอนกรีตที่มีต่อกำลังคอนกรีตอิทธิพลของการบ่มและอายุของคอนกรีตที่มีต่อกำลังคอนกรีต

29. ประเภทของคอนกรีต • คอนกรีตกำลังต่ำ (Low strength) ใช้สำหรับงานคอนกรีตที่ไม่ต้องรับน้ำหนักมากนิยมเรียกว่า คอนกรีตหยาบ (Leanconcrete) • คอนกรีตกำลังปกติ (Normal strength) ใช้สำหรับก่อสร้างอาคารทั่วไป และงานคอนกรีตอัดแรง (Prestressed concrete) • คอนกรีตกำลังสูง (High strength) ใช้สำหรับคอนกรีตรับน้ำหนักมากๆ เช่น อาคารสูง

30. คอนกรีตกำลังต่ำ (Low strength)

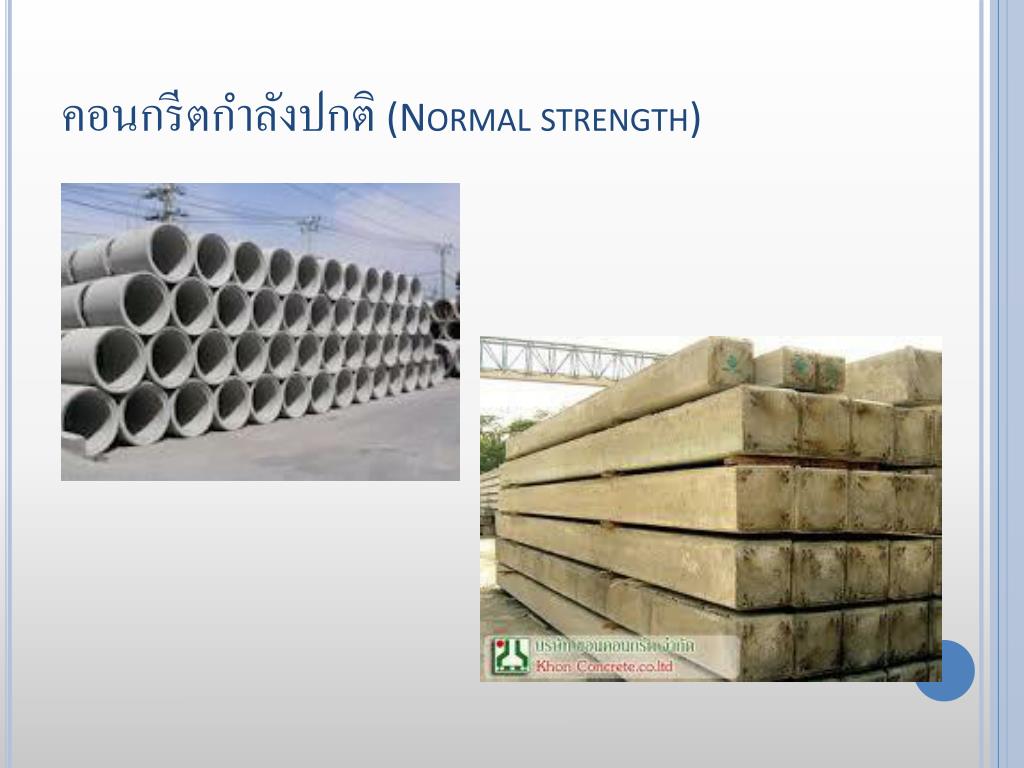

31. คอนกรีตกำลังปกติ (Normal strength)

32. คอนกรีตกำลังสูง (High strength)

33. ข้อดีข้อเสียของคอนกรีตข้อดีข้อเสียของคอนกรีต

34. คอนกรีตที่ดี (Good Concrete) 1) มีความข้นเหลวที่เหมาะสม 2) เนื้อคอนกรีตแน่นไม่เป็นโพรง มีความทึบน้ำ 3) เนื้อคอนกรีตมีความสม่ำเสมอ 4) ได้กำลังตามที่ออกแบบไว้ 5) มีความคงทนต่อการใช้งาน 6) มีราคาเหมาะสมกับคุณภาพ

35. กระบวนการผลิตคอนกรีต • จะต้องมีกระบวนการผลิตที่เป็นขั้นตอนและควบคุมอย่างเคร่งครัด

36. การคัดเลือกวัตถุดิบ (Selection of Materials) - การจัดหาแหล่งวัตถุดิบที่มีคุณภาพดี -วัตถุดิบมีคุณภาพสม่ำเสมอ - สัดส่วนการผสมคงที่

37. การควบคุมการผลิต (Control of Production) - การชั่งหรือตวงวัตถุดิบเพื่อให้ได้อัตราส่วนผสมที่ถูกต้อง - การใช้เครื่องที่เหมาะสม • การลำเลียงและการเทคอนกรีตลงแบบหล่อที่ถูกวิธี - การทำให้คอนกรีตแน่นด้วยเครื่องมือที่เหมาะสม - การปรับแต่งผิวหน้าคอนกรีต - การบ่มคอนกรีต

38. คุณภาพที่ต้องการ(Desirable Properties) • คอนกรีตสดมีความข้นเหลวที่เหมาะสม ทำให้สามารถเท (Placing) ลงแบบหล่อได้ง่าย • เมื่อคอนกรีตแข็งตัวมีกำลัง (Strength) ตามที่ต้องการ • ปริมาตรคอนกรีตคงที่ ไม่ยืดหรือหดตัวมากเกินไป

39. ราคา(Cost) • คอนกรีตมีราคาที่เหมาะสมกับคุณภาพ • พยายามลดต้นทุนในการผลิต
