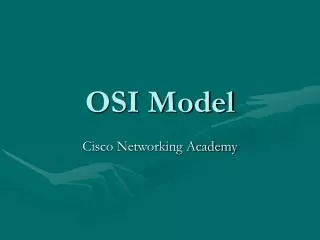

OSI Model. Cisco Networking Academy. Obsah. Čo je to OSI ? Základné zloženie OSI Popis prenosu dát v OSI Koncept OSI Popis vrstiev OSI Porovnanie OSI vs. TCP/IP Záver. ISO OSI Referenčný Model. ISO – International Standard Organization OSI – Open System Interconnection

tuyen
Download Presentation

OSI Model

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. OSI Model Cisco Networking Academy

  2. Obsah • Čo je to OSI ? • Základné zloženie OSI • Popis prenosu dát v OSI • Koncept OSI • Popis vrstiev OSI • Porovnanie OSI vs. TCP/IP • Záver

  3. ISO OSI Referenčný Model • ISO – International Standard Organization • OSI – Open System Interconnection • Vznikla v 1978; prvý štandard 1979 • Cieľ: Vytvoriť univerzálny otvorený systém

  4. ISO OSI Referenčný Model • Sedem vrstiev • Spodné tri vrstvy su typu klient-klient (peer-to-peer) • Nasledujúce štyri sú typu end-to-end Aplikačná Aplikačná Prezentačná Prezentačná Relačná Relačná Transportná Transportná Sieťová Sieťová Sieťová Spojová Spojová Spojová Fyzická Fyzická Fyzická Fyzické médium

  5. data data data data data data data Prenos dát • Každá vrstva môže používať služby len vrstvy ležiacej priamo pod ňou • Každá vrstva môže zmenit a pridať hlavičku do dátového balíka (paketu) data data data data data data data

  6. Dáta • Každá vrstva môže zmenit a pridať hlavičku do dátového balíka (paketu)

  7. Paket IPv4 • Vers – Verzia IP protokolu • IHL (Internet Header Length) – bity dĺžka hlavičky v 32 bitových slovách • TOS (Type of Service) – indikuje prioritu datagramu • Total Length – celková dĺžka • Identification – číslo typu Integer identifikujúci fragment • Flags  –  príznaky pre fragmentáciu • Fragment Offset  – identifikuje pozíciu fragmentu • TTL (Time to Life) – používané pre prevenciu nekonečného používanie paketu • Protocol –  protokol prenášaný datagramom (ICMP, TCP, UDP, ...) viz. RFC 1700 • Header Checksum – kontrolní súčet zajisťujúcí integritu hlavičky • Source IP Address  – zdrojová IP adresa • Destination IP Address – cieľova IP adresa • Options  – pole určené pre debuging, meracie účely a bezpečnostní vlastnosti • Padding   –  nuly doplnené tak, aby bolo dosiahnuté zarovnanie na 32 bitov

  8. Čo je to ISO model • OSI (Open System Interconnect), je sieťový model, predstavený organizáciou ISO ako štandard, ktorý zjednocuje komunikačné rozhrania, komunikačné jazyky počítačov a sietí a ich prekladače tak, aby sa každé zariadenie pripojené do siete dorozumelo s ľubovoľným ďalším zariadením. • OSI model sa delí na 7 vrstiev, z ktorých každá opisuje určitú sieťovú funkciu, nevyhnutnú na prenos informácii. • Delenie na vrstvy zjednodušuje vývoj čiastkových vlastností a funkcií siete, ako aj zjednodušuje nachádzanie a odstraňovanie problémov. • Okrem OSI modelu existujú aj iné sieťové modely, napríklad TCP/IP.

  9. Koncept OSI Modelu • Služby – hovorí o tom čo daná vrstva robí • Rozhranie – hovorí o tom aký je prístup k službám • Protokol – hovorí o tom ako sú služby implementované • súbor noriem a formátov pre riadenie komunikácie medzi dvoma klientmi

  10. Fyzická vrstva (1) • Služba: presun informácie medzi dvoma systémami pripojenými na fyzickú vrstvu • Rozhranie: Špecifikuje jako sa posiela bit • Protokol: kódová schéma pre reprezentáciu bitu, úrovne napätí a dĺžky bitu • Hardware: pracuje len z bimi, fizicky prenáša informácie, obnovuje intenzitu signálu, (hub, repeater, transceiver ) • Príklady: koaxiálny kábel, optická linka; vysielače, príjmače

  11. Dátová vrstva (2) • Služba: • Rámcovanie • Posiela dátové rámce medzi klientmi pripojenými na to isté fyzické médium • Ostatné (volitelné): • Rozdeluje prístup na spoločné fyzické médium • Zaistí spoľahlivý prenos • Poskytuje riadenie toku • Rozhranie: posiela dátovú jednotku (paket) na zariadenie pripojené na to isté fyzické médium • Protokol: adresy vrstvy, implementuje riadenie prístupu k médiu • Na zasielanie dát po sieti, využíva táto vrstva MAC adresovanie, ktoré je nevyhnutné pre používanie a identifikáciu viacerých zariadení pripojených na jedno fyzickom médiu. • Hardware: hardware je „inteligentny“ pracuje z rámcami, optimalizícia siete • Je rozdelena na dve časti MAC a LLC

  12. MAC podvrstva • Je nižšou podvrstvou 2.vrstvy OSI modelu, je definovaná štandardmi IEEE. • Spravuje prístup k zdieľanému médiu a teda komunikáciu s podradenou vrstvou.

  13. LLC podvrstva • Je vyššou podvrstvou 2.vrstvy OSI modelu, je definovaná štandardmi IEEE. • Spravuje notifikáciu a kontrolu chýb, tok dát, tvorbu framov, adresovanie MAC podvrstvy a komunikáciu s nadradenou vrstvou.

  14. Frame • Frame je logická jednotka zoskupených dát, ktoré majú všetky potrebné vlastnosti na cestovanie po sieti, ako sú identifikačné údaje a samotné používateľské dáta. Keďže frame musí obsahovať adresu odosielateľa a prijímateľa, zariadenie, ktoré tento frame zachytí, z neho tieto adresy extrahuje a na ich základe robí rozhodnutia, kade - do ktorého segmentu siete frame poslať.

  15. Sieťová vrstva (3) • Služba: • Smerovanie paketov, zistenie optimálnej cesty • Doručenie paketu na špecifikované miesto • Uskutočňuje rozloženie/zloženie • Ostatné: • Plánovanie paketu • Správa vyrovnávacej pamäte • Rozhranie: posielanie paketu na špecifikované miesto • Protokol: definuje jedinečnú adresu; zostavenie smerovacích tabuliek • používaIP adresovanie a protokoly TCP/IP • hardware: Router je najvýznamnejším sieťovým zariadením • Router je najvýznamnejším sieťovým zariadením • Router funguje ako smerovač dát, neposiela ich všade ako HUB, ale iba do toho segmentu siete, kde sa nachádza príjemca. Na rozdiel od bridgu a switchu vyberá aj najvhodnejšiu a čo možno najrýchlejšiu cestu pre dáta.

  16. Dátová a riadiaca rovina • Dátová rovina: • Odovzdávanie paketov • Správa vyrovnávacej pamäte • Plánovanie paketov • Riadiaca rovina: súvisí s inštaláciou a správou dátovej roviny

  17. Príklad: Smerovanie (Routing) • Dátová rovina: používa tabuľku pre odovzdávanie paketov • Riadiaca rovina: zostavenie a správa odovzdávacích tabuliek Fwd tab. Fwd tab. H2 R6 H2 R4 … … H1 H2 R4 R1 R3 R6 R2 R5

  18. Transportná vrstva (4) • Služba: • Zabezpečuje bezchybné a súvislé end-to-end pripojenie • Prepínanie viacerých transportnych pripojení do jedného pripojenia • Rozdelenie jedného transportného pripojenia na viaceré sieťové pripojenia • Rozhranie: odosielanie paketu do daného cieľa • Protokol: Zabezpečuje spoľahlivosť a riadenie dátového toku • Príklady: TCP a UDP

  19. Protokol TCP/IP • Protokol TCP / IP modelu OSI obsahuje 2 protokoly : • TCP (Transmission Control Protocol) - Poskytuje spoľahlivé zasielanie dát po sieti. • Charakteristika TCP :   - connection-oriented protokol (kontaktuje prijímateľa pred vyslaním dát)   - spoľahlivý prenos dát   - rozdeľuje odosielané dáta do segmentov   - skladá z doručených segmentov dáta   - posiela späť odosielateľovi všetko nedorazí k adresátovi • UDP (User Datagram Protocol) - zasiela dáta iným spôsobom ako TCP. Nezisťuje, či boli odoslané dáta prijaté adresátom, preto je nespoľahlivý, je definovaný štandardom RFC 768. • Charakteristika UDP :   - connection less protokol (nekontaktuje prijímateľa pred vyslaním dát)   - nespoľahlivý prenos dát   - zasiela správy - užívateľské datagramy   - neposkytuje žiadne softvérové overovanie doručenia   - neskladá z doručených datagramov dáta   - neposkytuje kontrolu toku dát

  20. Relačná vrstva (5) • Služba: • Obojsmerná komunikácia (Full-duplex) • Správa prístupu • Synchronizácia • Rozhranie: závisí od služby • Úlohou je vytvoriť, prevádzkovať a ukončiť reláciu medzi dvoma aplikáciami. • Táto vrstva definuje užívateľké kontá, určuje kto má kedy zasielať dáta a vytvára rôzne možnosti relácie. • Protokoly: NFS, SQL, X-win, ASP

  21. Prezentačná vrstva (6) • Táto vrstva OSI modelu sa zaoberá formátom a zrozumiteľnú reprezentáciou dát pre prijímajúce zariadenie. • Ak je to potrebné, dokáže transformovať dáta rozličných formátov • Protokol: definuje formát údajov, a pravidlá na preklad medzi jednotlivými formátmi • plní 3 funkcie :   - formátovanie dát (prezentácia)   - šifrovanie dát   - kompresia dát

  22. Aplikačná vrstva (7) • Úlohou aplikačnej vrstvy, je poskytovať prístup užívateľským aplikáciam k sieti. • Aplikačná vrstva je spojivom medzi ostatnými vrstvamiOSI modelu a aplikáciami • Služba: akákoľvek služba poskytovaná koncovému užívateľovi • Rozhranie: závisí od aplikácie • Protokol: závisí od aplikácie • Príklady: FTP, Telnet, HTTP, E-mail, DNS

  23. Telnet FTP DNS TCP UDP IP Packet radio LAN OSI vs. TCP/IP • OSI: definícia pojmov: služba, rozhranie, protokol • Internet: zabezpečuje úspešnú implementáciu • OSI model je v porovnaní s modelom TCP/IP starší. • TCP/IP model môžme považovať za nadstavbu, ktorá mala vyriešiť problémy zvniknuté po vybudovaní prvých sietí. • Technické špecifikácie IEEE a OSI v 2.vrstve sú veľmi podobné a sú kompatibilné. Aplikácia Prezentácia Aplikácia Relácia Prenos Prenos Internet Sieť Dátová linka Sieťový pristup Fyzická

  24. Záver • Kľúčom technickej realizácie OSI sú komunikačné protokoly, ktoré poskytujú: - modularitu - abstrakciu - znovupoužitie

  25. The End http://www.cnl.tuke.sk/~janockom/ccna
