Presentation Transcript

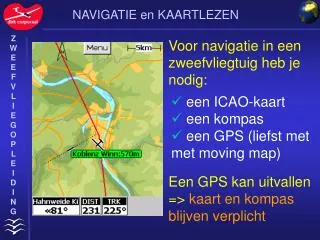

slide1

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

Voor navigatie in een zweefvliegtuig heb je nodig:

  • een ICAO-kaart
  • een kompas
  • een GPS (liefst met met moving map)

Een GPS kan uitvallen => kaart en kompas blijven verplicht

slide2

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • De aarde is een bol die in 24 uur om z’n as draait.
  • De aarde heeft een noordpool en een zuidpool
  • Een kompas wijst naar de magnetische noordpool
  • Het ware noorden ligt net naast de magnetische noordpool
slide3

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • Om een plaats op aarde aan te geven is de aarde ingedeeld in noord-zuid-lijnen (meridianen) en oost-west-lijnen (parellellen).
  • De evenaar is de belangrijkste oost-west-lijn en de nulmeridiaan over Greenwich is de belang-rijkste noord-zuid-lijn.
slide4

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • De lijnen die parallel aan de evenaar lopen zijn de parallellen of breedtecirkels
  • De lijnen die noord-zuid lopen zijn de meridianen of lengtecirkels
slide5

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • De nulmeridiaan verdeelt de wereld in een westelijk halfrond en in een oostelijk halfrond
  • De evenaar verdeelt de wereld in een noordelijke en in een zuidelijk halfrond
slide6

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • Een cirkel bestaat uit 360°
  • De evenaar is verdeeld in 180° oost en 180° west
  • Eén graad is 60 Nautical Mile lang
  • Een graad is onderverdeeld in 60 minuten
  • Een minuut is onderverdeeld in 60 seconden
  • Eén graad = 111 km
slide7

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • De meridianen worden van de evenaar tot de noordpool verdeeld in 90°
  • De breedte en de lengte zijn de coördinaten van een punt op aarde
  • De coördinaten worden in graden, minuten en seconden weergegeven.
  • Clubhuis EHLW bevindt zich op: 005°46’34 O en 53°13’13 N
slide8

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

Damwoude

005°59’42 O

53°17’31 N

slide9

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • Een kompas wijst naar het magnetische noorden
  • Variatie is de afwijking tussen het ware noorden en het magnetische noorden
  • Isogonen zijn lijnen die de punten verbinden waar de variatie gelijk is
  • De variatie is in Nederland maar een paar graden en dat is op een bolkompas niet te zien
slide10

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • Een globe is:
  • Afstandsgetrouw
  • Conform (hoekgetrouw)
  • Oppervlakte-getrouw

Een kaart kan slechts één van deze drie eigenschappen bevatten.

slide11

NAVIGATIE en KAARTLEZEN

  • Een kaart is een afbeel-ding van een stukje van de aardbol in een plat vlak

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • De ICAO-kaart van Nederland is gemaakt volgens de kegelprojectie
  • Rechtsboven op de kaart staat: LAMBERT CONFORMAL CONIC PROJECTION STANDARD PARALLELS 53°06’40’’N 49°33’20’’N
slide12

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • Die kaart is conform (hoekgetrouw) en de meridianen zijn als rechte lijnen weergegeven (ICAO-eis).
slide13

NAVIGATIE en KAARTLEZEN

Soorten velden:

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • luchthaven
  • int. vliegveld
  • verharde baan
  • onverharde baan
  • militair veld
  • Burger&militair
  • helicopter veld
  • zweefvliegveld
  • Zeilvliegen
  • Ultra light
  • Buiten gebruik
slide14

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

Tekens bij een veld

Landenverboden

Let op bij landen

Alleen op de baan landen

Alleen op de baan landen

Dit gedeelte niet gebruiken

In die richting landen

Baanrichting oost

Rechterhand circuit

Luchtverkeersdienst

slide15

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

Salland->Zwolle ->Teuge -> Salland = 81 km

  • Salland – Zwolle 19 km
  • windrichting 160°
  • windsterkte 12 kn.
  • vliegsnelheid 120 km/h
  • De wind komt uit richting 160° en waait dus naar (160°+180°) =340°
  • 12 knopen = 22 km/h
  • 120 km/h = 120 mm
slide16

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • teken een lijn noord-zuid
  • teken bij A 22 km/h als 22 mm richting 340°
  • teken hier punt C
  • zet een lijn met de grondkoers 280° op het papier vanuit A
  • cirkel 120 mm vanuit C naar die lijn
  • meet de drift met de gradendriehoek (9°)
slide17

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

Salland->Zwolle ->Teuge -> Salland = 81 km

  • Salland – Zwolle 19 km
  • windrichting 160°
  • windsterkte 12 kn.
  • vliegsnelheid 120 km/h
  • Je vliegkoers is:
  • 280°- 9° (drift) + 2 variatie = 273°
  • Je vliegsnelheid is:
  • lijn A-B = 129,5 mm
  • = 129,5 km/h
slide18

NAVIGATIE en KAARTLEZEN

  • Salland–Teuge 29 km
  • windrichting 160°
  • windsterkte 12 kn.
  • vliegsnelheid 120 km/h

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • Zo bereken je ook het tweede en derde been
  • Bij zweefvliegen moet je thermieken. Daardoor volg je zelden je koers-lijn. Je moet vooral leren om je koers te schatten
slide19

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

Bestudeer de 3d-kaart op www.vliegenalseenvogel.nl

slide20

NAVIGATIE en KAARTLEZEN

Z

W

E

E

F

V

L

I

E

G

OPLE

I

D

I

N

G

  • Heel erg handig is een GPS met moving map
  • Kompas bekijken, vinger op de kaart houden en berekeningen maken, worden nu voor je uitgevoerd
