Hidrológia I.

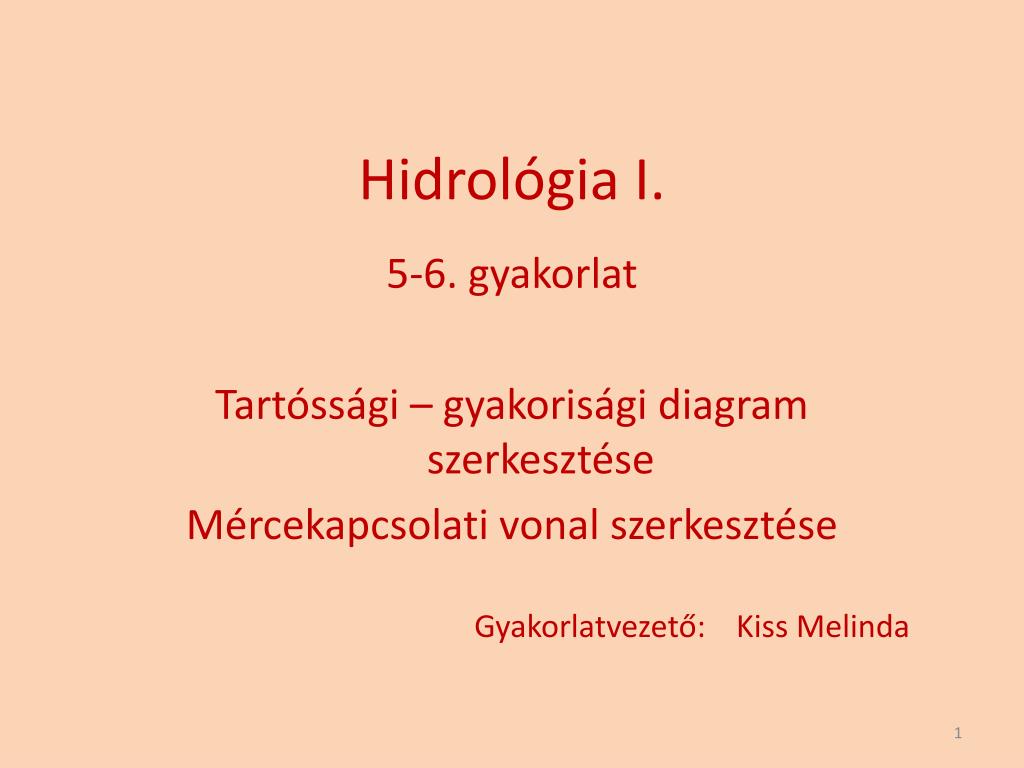

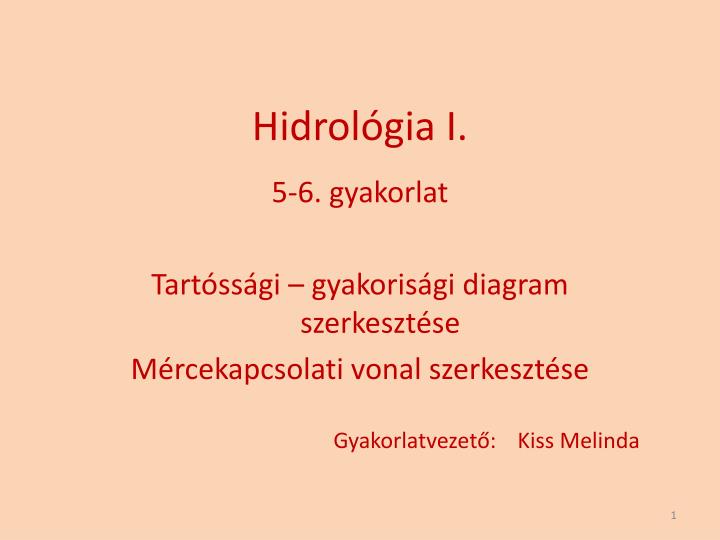

1. Hidrológia I. 5-6. gyakorlat Tartóssági – gyakorisági diagram szerkesztése Mércekapcsolati vonal szerkesztése Gyakorlatvezető: Kiss Melinda

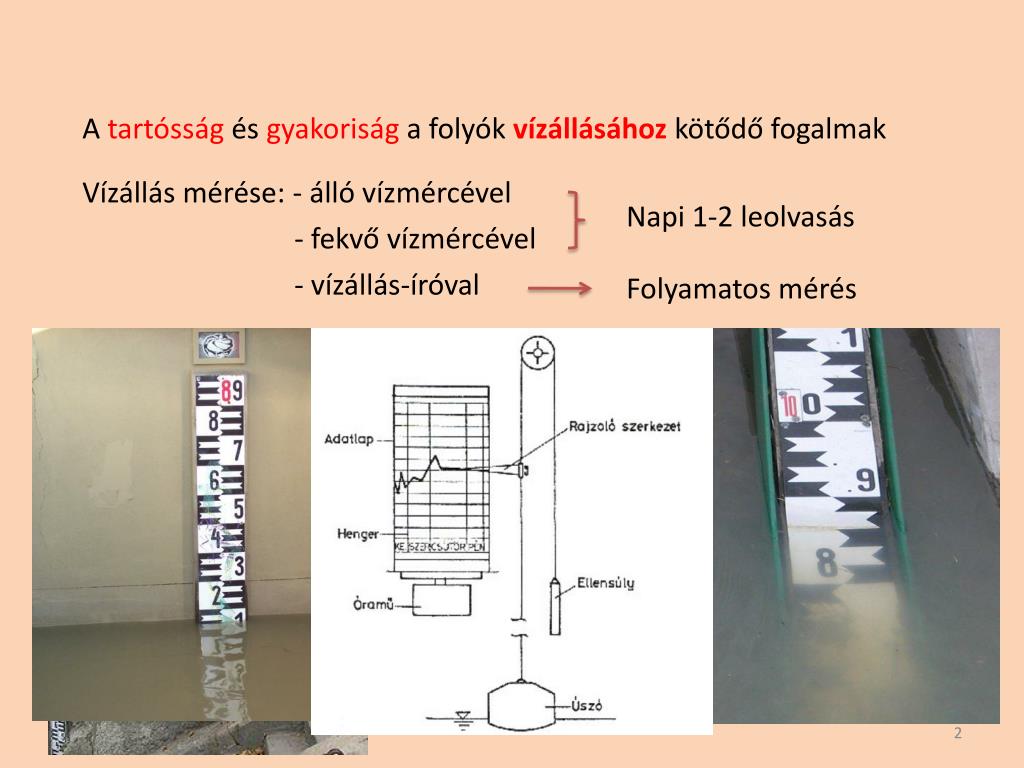

2. A tartósság és gyakoriság a folyók vízállásához kötődő fogalmak Vízállás mérése: - álló vízmércével - fekvő vízmércével - vízállás-íróval Napi 1-2 leolvasás Folyamatos mérés

3. Nevezetes vízállások: LKV – legkisebb víz: A történelmi legalacsonyabb vízállás LNV – legnagyobb víz: A történelmi legmagasabb vízállás KV – kisvíz: Időszakon belüli legkisebb vízállás NV – nagyvíz: Időszakon belüli legnagyobb vízállás KKV – közepes kisvíz: Hosszabb időszak KV-einek számtani közepe KNV – közepes nagyvíz: Hosszabb időszak NV-einek számtani közepe KÖV – középvíz: A vízállás idősor összes tagjának számtani közepe ÁTV – átlagos víz: Egy évben a folyó ugyanannyiszor haladta meg, mint ahányszor nem érte el

4. Vízállás Vízszint Vízmélység Lehetséges negatív vízállás. Feladat: Adott: egy szelvényben a folyó egy éves vízállásait tartalmazó táblázat Cél: Gyakoriság – tartósság görbe szerkesztése

5. Gyakoriság: Egy folyó vízállása adott időszak alatt (pl. 1 év) milyen gyakran esett bizonyos vízszintek közé Tartósság: Egy adott vízállást milyen hosszan (hány napon keresztül) haladt meg a vízállás 10-12 darab vízállás kategóriát hozunk létre A vízjátékot (a max. és min. vízállás különbségét) felosztjuk a kategóriák számának megfelelően Pl: Hmin = 111 cm Hmax = 462 cm 10 kategória esetén egy kategória hossza: 35,1 cm DH = 351 cm

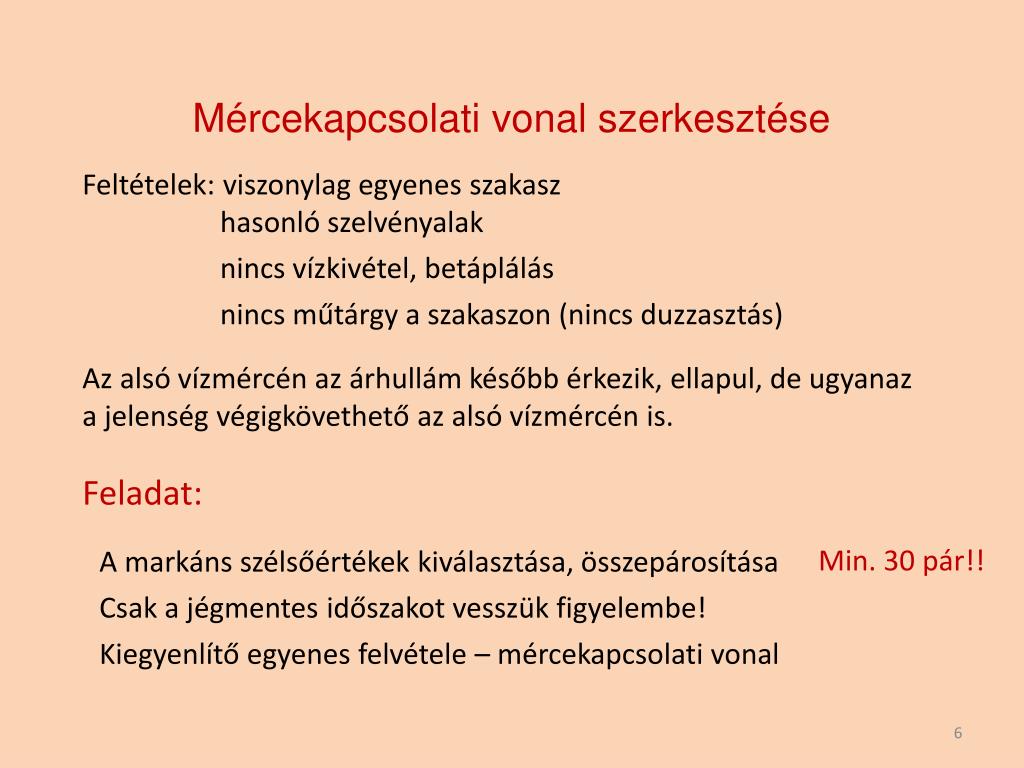

6. Mércekapcsolati vonal szerkesztése Feltételek: viszonylag egyenes szakasz hasonló szelvényalak nincs vízkivétel, betáplálás nincs műtárgy a szakaszon (nincs duzzasztás) Az alsó vízmércén az árhullám később érkezik, ellapul, de ugyanaz a jelenség végigkövethető az alsó vízmércén is. Feladat: Min. 30 pár!! A markáns szélsőértékek kiválasztása, összepárosítása Csak a jégmentes időszakot vesszük figyelembe! Kiegyenlítő egyenes felvétele – mércekapcsolati vonal

7. A mércekapcsolati vonal használata: • - Előrejelzés • Mederváltozás (kimosódás, feliszapolódás) • Hiányzó adatok pótlása • Vízhozamgörbe áthelyezése A vízhozamgörbe áthelyezése: Feltételezés: a tetőző és völgyelő vízállásokon a két szelvényen ugyanakkora vízhozam folyik keresztül A Qa-Ha görbe megszerkesztése 5-7 pontból Ellenőrzés: az ismert Qa-Ha görbe pontjainak felrajzolása
