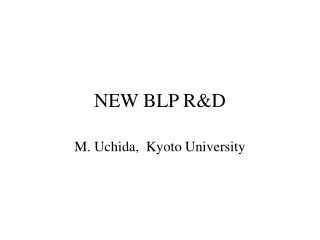

  1. NEW BLP R&D M. Uchida, Kyoto University

  2. 開発の目的 • 現行システムの老朽化（OS9,J11)に対応 • ネットワークの高速化に対応(100Base,1000Base) • システム保守の単純化(Open Source, Unix base) • FORCE+Solarisを用いたDAQの設計

  3. ハードウエアについて • CES HSM or LeCroy Dual Port Memory • FERA SYSTEM(ECL Readout) • Universal Logic Unit (LR2366,2367) • REPIC RPV130 I/O Register • LeCroy 1151N 32bit Scaler • K2917+K3922(VME – CAMAC interface) • FORCE CPU (CPU5CE,CPU7V,CPU54T)

  4. ハードウエア概念図 • 基本的な構成は現行のメインシステム( GR, LAS, FPP)と同じ • ダブルバッファによるデータ転送系 • VMEの制御がOS9(J11)からFORCEへと移行する

  5. 開発状況 • VMEの各モジュールは動作確認済み • K2917－K3922の通信はKEK井上さんのプログラムにより動作確認済み • ECLReadout + Buffer Changer については擬似データを流して確認 • Kasugaへのデータ転送プログラム

  6. データ転送の概念図 • Socket + IPC • Multi-threading • Client/Server • C言語ベース • 誰でも拡張可能

  7. テスト実験の目的 • データ転送の確認 • 各モジュールのデータ整合性の確認 • テストデータではわからないバグの発見 • 長期安定性の確認

  8. ADC signal from BLP

  9. TDC signal from BLP

  10. Input register for event selection • SPIN up/down • Internal counter • BLP1/BLP2 event • True/Chance

  11. Beam polarization Mac scaler vs Frc scaler\ • Bean: pol-p 250MeV • Pn = 0.6 • 58Ni(p,p) reaction • Angle = 16.5 – 23.0

  12. 結果と問題点 • ADC/TDC　信号は正しく転送されている。 • Scalerの整合性がない。(～0.05%) • アナライザ、レコーダーの接続部分のバグ

  13. MAC Scaler vs FRC Scaler

  14. LeCroy 1151Nについて • 32bit scalerと称しているが25bit目に1が立ってしまうというバグあり。 • 内部クロックがCAENのscalerと違う(CAEN 110MHz, LeCroy 80MHz)

  15. 補足1（現行システムの保守etc…） • Mari のミラーリングマシンを立ち上げた • FDDI, Reflective Memoryの動作確認済み • イニシャライズなどの部分はすでに移行可能 • Solaris8ブートサーバを立ち上げた。今後は2.6から8にすべて移行する予定。 • Gigabit Ethernet の動作確認。

  16. 補足2（スケーラのバグについて） • 単体試験の結果　LeCroy1151Nは正常に稼動している。 • 不整合はランコントローラとstart gate(j11_run)の同期がとれていなかったため。

  17. まとめ • FORCE CPU + SolarisによるDAQシステムの開発は順調に進行中 • どのタイミングで導入しよう？（BLPだけならばそろそろ可能？） • 問題点としては現行システムのアナライザへの対応
