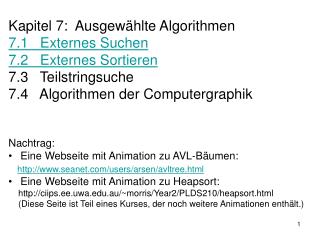

Kapitel 7:  Ausgewählte Algorithmen

7.1   Externes Suchen

7.2   Externes Sortieren

7.3 Teilstringsuche

7.4 Algorithmen der Computergraphik

Nachtrag:

  • Eine Webseite mit Animation zu AVL-Bäumen:

http://www.seanet.com/users/arsen/avltree.html

  • Eine Webseite mit Animation zu Heapsort:

http://ciips.ee.uwa.edu.au/~morris/Year2/PLDS210/heapsort.html

(Diese Seite ist Teil eines Kurses, der noch weitere Animationen enthält.)

7 2 externes sortieren
7.2 Externes Sortieren

Problem: Sortieren großer Datenmengen, wie beim Externen Suchen gespeichert in Blöcken (Seiten).

Effizienz: Zahl der Seitenzugriffe klein halten!

Strategie: Sortieralgorithmus, der Daten sequentiell verarbeitet (kein häufiges Wechseln der Seiten): MergeSort!

slide3

Problemstellung

Beginn: n Datensätze in einem File g1,

unterteilt in Seiten der Größe b:

Seite 1: s1,…,sb

Seite 2: sb+1,…s2b

Seite k: s(k-1)b+1 ,…,sn

( k = [n/b]+ )

Bei sequentieller Verarbeitung: nur k Seitenzugriffe statt n.

varianten von mergesort f r externes sortieren
Varianten von MergeSort für Externes Sortieren

MergeSort: Divide-and-Conquer-Algorithmus

Für Externes Sortieren: ohne Divide-Schritt,

nur noch Merge.

Definition: Lauf := geordnete Teilfolge innerhalb eines Files.

Strategie: durch Merge immer größere Läufe erzeugen, bis alles sortiert.

algorithmus
Algorithmus

1. Schritt: Erzeuge aus der Folge im Eingabefile g1

„Anfangsläufe“ und verteile sie auf zwei Files f1 und f2,

gleich viele (1) auf jeden.

(hierzu gibt es verschiedene Strategien, später).

Nun: verwende vier Files f1, f2, g1, g2.

slide6
2. Schritt (Hauptschritt):

Solange Zahl der Läufe > 1 wiederhole: {

  • Mische je zwei Läufe von f1 und f2 zu einem doppelt so langen Lauf abwechselnd nach g1 und g2, bis keine Läufe auf f1 und f2 mehr übrig.
  • Mische je zwei Läufe von g1 und g2 zu einem doppelt so langen Lauf abwechselnd nach f1 und f2, bis keine Läufe auf g1 und g2 mehr übrig.

}

Jede Schleife = zwei Phasen

slide7
Beispiel:

Beginn:

g1: 64, 17, 3, 99, 79, 78, 19, 13, 67, 34, 8, 12, 50

1. Schritt (hier Länge eines Anfangslaufs = 1):

f1: 64 | 3 | 79 | 19 | 67 | 8 | 50

f2: 17 | 99 | 78 | 13 | 34 | 12

Hauptschritt, 1. Schleife, Teil 1 (1. Phase):

g1: 17, 64 | 78, 79 | 34, 67 | 50

g2: 3, 99 | 13, 19 | 8, 12

1. Schleife, Teil 2 (2. Phase):

f1: 3, 17, 64, 99 | 8, 12, 34, 67 |

f2: 13, 19, 78, 79 | 50 |

beispiel fortsetzung
Beispiel Fortsetzung

1. Schleife, Teil 2 (2. Phase):

f1: 3, 17, 64, 99 | 8, 12, 34, 67 |

f2: 13, 19, 78, 79 | 50 |

2. Schleife, Teil 1 (3. Phase):

g1: 3, 13, 17, 19, 64, 78, 79, 99 |

g2: 8, 12, 34, 50, 67 |

2. Schleife, Teil 2 (4. Phase):

f1: 3, 8, 12, 13, 17, 19, 34, 50, 64, 67, 78, 79, 99 |

f2:

implementierung
Implementierung:

Man hält von jedem der vier Files f1, f2, g1, g2 mindestens eine Seite im Hauptspeicher, am besten noch jeweils eine zweite Seite als Puffer.

Gelesen/geschrieben wird immer nur seitenweise.

aufwand
Aufwand

Seitenzugriffe im 1. Schritt und in jeder Phase: O(n/b)

In jeder Phase Halbierung der Zahl der Läufe, also:

Gesamtzahl der Seitenzugriffe: O((n/b) log n),

wenn man mit Läufen der Länge 1 startet.

Interne Rechenzeit im 1. Schritt und in jeder Phase: O(n).

Gesamte interne Rechenzeit: O( n log n ).

zwei varianten des 1 schritts erzeugen von anfangsl ufen
Zwei Varianten des 1. Schritts: Erzeugen von Anfangsläufen
  • Direktes Mischen

Sortiere im Hauptspeicher („intern“) soviel wie möglich, z.B. m Datensätze

 Anfangsläufe der (festen!) Länge m,

also r := n/m Anfangsläufe.

Dann Gesamtzahl der Seitenzugriffe:

O( (n/b) log(r) ).

zwei varianten des 1 schritts erzeugen von anfangsl ufen1
Zwei Varianten des 1. Schritts: Erzeugen von Anfangsläufen
  • Natürliches Mischen

erzeugt Anfangsläufe variabler Länge.

Vorteil: man nutzt vorsortierte Teilfolgen aus

Bemerkenswert: Anfangsläufe können durch Ersetzungs-Auswahl länger gemacht werden, als der Hauptspeicher groß ist!

ersetzungs auswahl
Ersetzungs-Auswahl

Lies m Datensätze vom Eingabefile in den Hauptspeicher.

Wiederhole {

Nenne alle Datensätze im Hauptspeicher „jetzt“.

Beginne einen neuen Lauf.

Solange noch ein „jetzt“ Datensatz im Hauptspeicher {

  • Wähle aus den „jetzt“ Datensätzen im Hauptspeicher den kleinsten (d.h. mit kleinstem Schlüssel),
  • gib ihn auf das aktuelle Ausgabefile aus,
  • und fülle aus dem Eingabefile einen Datensatz nach (falls noch einer vorhanden), nenne ihn „jetzt“, falls er größer-gleich dem zuletzt ausgegebenen Datensatz ist; „nicht jetzt“, sonst.

}

}

bis keine Datensätze im Eingabefile mehr sind.

slide14
Beispiel: Hauptspeicher mit Kapazität: 3 Datensätze.

Am Anfang im Eingabefile:

64, 17, 3, 99, 79, 78, 19, 13, 67, 34, 8, 12, 50

Im Hauptspeicher: („nicht jetzt“ Datensätze in Klammern)

Läufe: 3, 17, 64, 78, 79, 99 | 13, 19, 34, 67 | 8, 12, 50

implementierung1
Implementierung:

In einem Array:

  • vorne: Heap für „jetzt“ Datensätze,
  • Hinten: nachgefüllte „nicht jetzt“ Datensätze.

Beachte: alle „jetzt“ Elemente kommen in den aktuell erzeugten Lauf.

slide16
Erwartete Länge der Anfangsläufe bei Ersetzungsauswahl:

2•m (m = Größe des Hauptspeichers

= Zahl der Datensätze, die in den

Hauptspeicher passen)

bei zufälliger Schlüsselverteilung

Noch größer bei Vorsortierung!

vielweg mischen
Vielweg-Mischen

Statt je zwei Eingabefiles und Ausgabefiles (abwechselnd f1, f2 und g1, g2)

je k Eingabefiles und Ausgabefiles: mische immer k Läufe zu einem.

Dazu in jedem Schritt: Minimum unter den ersten Elementen aller k Läufe auf aktuellen Ausgabefile ausgeben.

slide18
Aufwand:

In jeder Phase: Zahl der Läufe durch k dividiert,

Also bei r Anfangsläufen nur logk(r) Phasen

(statt log2(r)).

Gesamtzahl der Seitenzugriffe:

O( (n/b) logk(r) ).

Interne Rechenzeit pro Phase: O(n log2 (k))

Gesamte interne Rechenzeit:

O( n log2(k)logk(r)) = O( n log2(r) ).

kapitel 7 3
Kapitel 7.3
  • Teilstringsuche nach Boyer und Moore
    • Positionsindex und Matchingrichtung
    • ShiftRight als statische Funktion
    • Bad Character Heuristik
    • Good-Suffix Heuristik
  • Algorithmen der Computergrafik
    • Tracer Algorithmus
    • Bresenham Algorithmus
  • Schnelle Multiplikation und Fast-Fourier-Transformation
teilstringsuche
Teilstringsuche
  • Problem: Prüfe, ob ein Suchwort s in einem Text t
  • vorkommt oder nicht.
  • Schon bekannt: Algorithmus, der in Zeit
  • O(|s| |t| ) arbeitet.
  • Jetzt: bessere Algorithmen:
  • von Knuth, Morris, Pratt (1977)
  • von Boyer und Moore (1977).
grundverfahren
Grundverfahren

Aufwand des Grundverfahrens ist proportional zum Produkt

aus Länge Suchstring und Teilstring.

Zur Verbesserung sollte versucht werden, den Teilstring bei

negativem Vergleichsergebnis möglichst weit nach rechts zu

schieben:

WIR KENNEN KEINEN NENNENSWERTEN FALL

NENNEN -> +1

WIR KENNEN KEINEN NENNENSWERTEN FALL

NENNEN (2fache Übereinst.) -> +?

WIR KENNEN KEINEN NENNENSWERTEN FALL

NENNEN -> +?

slide22

Naiver Algorithmus

Operationen:

ohne1(String)  String, anf1(String)  char

algorithmus präfix(s, t: String)  Boolean { wenn (s leer) dann { ausgabe wahr; exit };   wenn (t leer) dann { ausgabe falsch; exit };   wenn anf1(s) = anf1(t)     dann ausgabe präfix(ohne1(s),ohne1(t))     sonst ausgabe falsch }

algorithmus TeilString(s, t: String)  Boolean { res := falsch ;   solange (t nicht leer) und (res=falsch)      führe_aus { wenn präfix(s,t) dann res := wahr                           sonst t := ohne1(t) };   ausgabe res }

Zeitaufwand: O( |s| • |t| )

varianten des verfahrens
Varianten des Verfahrens

Einführung eines Positionsindex verhindert das zu weite

Rechtsschieben des Suchstrings s, m=|s| , über den String t

hinaus, n=|t|. Dabei wird das Verfahren O((n-m+1)•m).

Ein Vergleich von links nach rechts ändert die Komplexität

nicht.

Schließlich kann die Funktion ShiftRight mit m-1 Werten im

Voraus berechnet und tabelliert werden.

Ab nun folgende Bezeichnungen:

Suchstring als Array s[1..d], Textstring als Array t[1..l]

Weiterhin werden noch die Präfixe von s mit sk= s[1]s[2]...s[k]

(Konkatenation) und die Suffixe von s mit s[j + 1...d] =

s[j+1]...s[d] notiert. Hierbei ist s[0] das leere Wort.

algorithmus von knuth morris pratt
Algorithmus von Knuth, Morris, Pratt

Naives Verfahren und KMP-Algorithmus:

Vergleiche s und t von links nach rechts.

Naives Verfahren: bei Mismatch s um 1 Position

nach rechts verschieben.

KMP-Algorithmus: bei Mismatch s soweit wie

möglich nach rechts verschieben

(verschiedene Varianten möglich:

neues gelesenes Zeichen miteinbeziehen

oder noch nicht).

algorithmus von knuth morris pratt 2
Algorithmus von Knuth, Morris, Pratt (2)

Zweite Variante: neues gelesenes Zeichen wird miteinbezogen.

Algorithmus für festes z durch endlichen Automaten darstellbar:

Zustände 0 bis |s| mit Bedeutung: Zustand i i = max{ j | die j zuletzt in t gelesenen Zeichen stimmen mit dem Präfix der Länge j von s stimmt überein}

Beim Lesen eines weiteren Zeichens in t geht der Automat in den entsprechenden neuen Zustand.

Dieser Automat kann für gegebenes s im Voraus berechnet werden.

algorithmus von boyer und moore
Algorithmus von Boyer und Moore

Ideen:

  • Verschiebe das Wort s allmählich von links nach rechts, aber
  • Vergleiche Wort s mit Text t im Wort s von rechts nach links.

Zwei Heuristiken zum Verschieben des Suchstrings s.

  • Bad-Character-Heuristik
  • Good-Suffix-Heuristik

Aufwand: auch O(|t|+|s|).

erl uterungen zum bild
Erläuterungen zum Bild

In a) wird der Suchstring "reminiscence" von rechts nach links

mit dem Text verglichen. Das Suffix "ce" stimmt überein,

aber der "Bad-Character" "i" stimmt nicht mehr mit dem

korrespondierenden "n" des Suchstrings überein. In b) wird der Suchstring nach der Bad-Character-Heuristik so

weit nach rechts verschoben, bis der "Bad-Character" "i" mit

dem am weitesten rechts auftretenden Vorkommen von "i"

im Suchstring übereinstimmt. In c) wird nach der Good-Suffix-Heuristik das gefundene

"Good-Suffix" "ce" mit dem Suchstring verglichen.

Kommt dieses Suffix ein weiteres Mal im Suchstring vor,

so kann der Suchstring so weit verschoben werden, dass

dieses erneute Auftreten mit dem Text übereinstimmt.

die bad character heuristik
Die "Bad-Character Heuristik"

Matchfehler an der Stelle j mit s[j] t[pos+j], 1 jd

(pos ist die Stelle vor dem aktuellen Beginn des Suchstrings)

1) Das falsche Zeichen t[pos+j] tritt im Suchstring nicht auf.

Nun können wir ohne Fehler den Suchstring um j weiterschieben.

2) Das falsche Zeichen t[pos+j] tritt im Suchstring auf. Sei nun k der

größte Index mit 1 kd, an dem s[k]=t[pos+j] gilt.

Ist dann k<j, so wollen wir den Suchstring um j-k weiterschieben.

Hier haben wir dann mindestens eine Übereinstimmung im Zeichen

s[k] = t[pos+j]. Man kann den Wert k im voraus für jedes verschiedene

Zeichen des Suchstrings als Funktion b(a) bestimmen, wobei a aus

dem erlaubten Alphabet ist. b(a) gibt die Position des am weitesten

rechts stehenden Auftreten vom Zeichen a im Suchstring an. Damit ist

eine Verschiebung um j - k = j - b(t[pos + j]). zu machen.

3) Gilt allerdings k>j, so liefert die Heuristik einen negativen Shift j - k,

der ignoriert wird, also Verschiebung um 1.

slide30

Liste des rechtesten Wiedervorkommens im blauen

Suchstring

http://wwwmayr.informatik.tu-muenchen.de/lehre/1999SS/proseminar/jakob/

beispiel bch
Beispiel BCH

Rechtestes Auftreten im Suchstring finden

good suffix heuristik
"Good-Suffix Heuristik"

Angenommen, wir haben einen Matchfehler an der Stelle j mit s[j] t[pos+j],

0 jd gefunden (die weiter rechts liegenden Zeichen stimmen also überein,

pos ist die aktuelle Position in t ).

Gilt j= d, so schieben wir den Suchstring einfach um eine Position weiter.

Gilt jedoch j<d, so haben wir d-j Übereinstimmungen.

Das Suffix des Suchstrings s der Länge d-j und der passende Textstring t von

der Stelle pos+1 an stimmen links von pos+d in d-j Zeichen überein.

Nun berechnen wir die Größe

g[j] := d- max{k: 0 k < d;

(s[j + 1...d] ist Suffix von sk oder sk ist Suffix von s[j + 1...d])}.

g heißt dann "Good-Suffix"-Funktion und kann im Vorhinein für alle 0 jd

berechnet werden.

Sie gibt die kleinste Anzahl von Zeichen an, um die wir den Suchstring s nach

rechts schieben können, ohne Übereinstimmungen mit dem Text zu verlieren.

s[1]s[2]s[3]s[4]s[5]s[6]=nennen s3 = nen, s4=nenn

g[0]= 6-max{1,3}, g[1]=3, g[2]=3, g[3]=3, g[4]=3, g[5]=6-4

good suffix alternativ
Good suffix alternativ

L'[ ] und l'[ ] für das Beispiel-Suchmuster:

l'[pos] := Länge des längsten Suffix in Muster[pos..n], das auch Präfix ist.L'[pos] := Rechtes Ende der rechtesten Kopie von Muster[pos..n].

good suffix beispiel achtung verschiebung um 1 l nge d 11
Good Suffix BeispielAchtung – Verschiebung um 1 Länge d=11

Pos=0, j=6, g(6)=11-6=5 1. Fall

Pos=7, j=5, g(5)=11-3=8

k<d, g(0)=11-3=8

Fazit: 11 Gesamtlänge. Die gegebene Heuristik arbeitet gut

slide35

Weitere Beispiele:

Wir kennen keinen nennenswerten Fall

nennen

Hier ist d=6, j=4 und der Buchstabe k tritt nicht im Suchstring auf. Wir können demnach

den String nach der Bad-Charakter Heuristik um 4 Plätze weiterschieben.

Good-Suffix-Heuristik: Das Good-Suffix ist en; Verschiebung: um 3 Positionen

Wir kennen keinen nennenswerten Fall

nennen

Nunmehr kommt der Mismatch-Buchstabe n im Suchstring viermal vor.

Das maximale Vorkommen ist k=6. Wir müssen also die Good-Suffix

Heuristik anwenden. Im Vorhinein haben wir g[5] = 6-4=2 berechnet

und können den Suchstring um zwei Plätze nach rechts weiterschieben:

Wir kennen keinen nennenswerten Fall

nennen

Hier ist j=1. Die Bad-Character Heuristik ermöglicht uns lediglich, den String um

eine Position nach rechts zu verschieben. Das Good-Suffix ist jedoch ennen, und das

Präfix nen das Suchstrings ist ein Suffix des Good-Suffix. Wir haben also vorher

schon g[1]= 6-3=3 berechnet. Die Good-Suffix Heuristik erlaubt uns also, den Suchstring

um drei Positionen nach rechts weiterzuschieben.

kapitel 7 4
Kapitel 7.4

Definition Bild R:= {(x,y)Z2, 0xa, 0yb}

B: R  [0,255]3, RGB-Farbraum

bresenham algorithmus
Bresenham-Algorithmus

Algorithmus Bresenham_Haarstrecke_erster Oktant

input (dx,dy); {Input Differenzen 0 £dy£dx}

x := 0; y := 0 ; abweichung := - dx ; {Initialisierung}

while( abweichung < 0)and(x <= dx )do begin

{ Zeichne das erste Linienstück mit Ordinate0 }

    abweichung := abweichung + 2*dy ; plot (x,y) ; inc(x) ; end ;

    abweichung := abweichung - 2*dx ; inc(y);

{ Schleife für Ordinaten von 1 bis dy - 1}

        while(y < dy ) do begin

        while (abweichung < 0) do { eine Ordinate abhandeln }

        begin abweichung := abweichung + 2*dy ; plot (x,y) ; inc(x) ; end ;

        abweichung := abweichung - 2*dx ;inc(y) ; end ;

while ( x £ dx ) do begin { Zeichne das Linienstück mit Ordinate dy }

abweichung := abweichung + 2*dy ; plot (x,y) ; inc(x); end ;

end ;

bresenham achtelkreis
Bresenham Achtelkreis

Bresenham_Achtelkreis (r: integer {r Radius});

x :=0; y := r ; control := 1-r ;

 whilex<= y do begin

    plot(x,y); inc(x);

    ifcontrol>=0 then

    begin

    dec(y) ;

    control := control - shl(y)   end;

 control := control + shl(x) + 1;

 end; {while}

end;

schnelle multiplikation
Schnelle Multiplikation

„Klassische“ Algorithmen: O(n²)

Rückführung auf die serielle Addition

Durch Zerlegung „3M“: O(nld(3) ) O(n 1.585))

U = (Ahigh + Alow)(Bhigh + Blow)

V = Ahigh * Bhigh; W = Alow * Blow

A*B = V*22p + (U-W-V)*2p + W

[Karatsuba, 1962]

Drei kurze statt vier kurzen oder zwei langen Multiplikationen

(Ausarbeitung Matthias Bogaczyk)

strassen algorithmus
Strassen-Algorithmus

Schnelle Multiplikation

polynommultiplikation
Polynommultiplikation

A(x)=S0 k<n akxk , B(x)=S0 k<n bkxk , C(x)=S0 k<2n-1 ckxk

entspricht genau der Faltung der beiden Vektoren A und B

Beispiel für zwei Vektoren A und B der Länge n:

c0 = a0b0

c1 = a0b1 + a1b0

c2 = a0b2 + a1b1 + a2b0

cn-1 = a0bn-1 + a1bn-2 +... + an-2b1 + an-1b0

cn = 0a0 + a1bn-1 +... + an-1b1 + 0b0

c2n-2 = an-1bn-1

Um das Produkt der beiden Polynome zu bestimmen,

kann man auch die Polynome A und B an 2n-1 Stellen

auswerten und dann C konstruieren.

polynommultiplikation 2
Polynommultiplikation (2)

Die Konstruktion über das Hornerschema benötigt auch

O(n2) Schritte. Daher muss man sich einen anderen Zugang

überlegen und die Polynomauswertung anders darstellen.

polynomauswertung an einheitswurzeln
Polynomauswertung an Einheitswurzeln

Es ist also günstig, wenn man Es

x0=w0; x1 = w1; x2 = w2; …; xn-1 = wn-1,,setzt

wobei wn= 1, und wii1‚für 0 < i < n gilt. r 0 < i < n

wist die n-te komplexe Einheitswurzel exp(2pi/n).

die schnelle fourier transformation
Die schnelle Fourier-Transformation

Bekanntlich kann die diskrete Fouriertransformation mit

dem Teile und Herrsche–Prinzip mit einem Aufwand von

O(N logN) Operationen unter Ausnutzung derselben Routine

für die Hin– und Rücktransformation schnell implementiert

werden.

Ausgehend von dem Fourierpolynom einer 1–periodischen

Funktion f(x)

p(x) :=0kN-1bkexp(i2πkx), w = exp(i2p/N)

gilt

p(k/N) = fk:= f (k/N)= , k = 0, 1, ...,N-1

genau dann, wenn

bk= 1/N0lN-1fl exp(-2πilk/N) , k = 0, ...,N-1.

die schnelle fourier transformation 2
Die schnelle Fourier-Transformation 2

Wir schildern nun kurz den eindimensionalen FFT–Algorithmus von

Cooley and Tukey nach Gauß und setzen N = 2n:

Dazu führen wir die inverse Darstellung τ(k) zur Binärdarstellung einer

ganzen Zahl k ein:

k = a0 + a12 + a222 + ... + an-1 2n-1, ai{0, 1}

τ(k) = an-1 + an-22 + ..., a0 2n-1.

Nach der Initialisierung des Tableaus b[τ(k)] := f(k/N) kann der

eindimensionale Grundalgorithmus folgendermaßen beschrieben werden:

die schnelle fourier transformation 3
Die schnelle Fourier-Transformation 3

for m := 1 to n do begin

E := 1;

for j := 0 to 2^(m-1) - 1 do

for r := 0 to N-1 step 2^m do

begin

u := b[r+j]; v := b[r+j+2^(m-1)] * E;

b[r+j] := u + v; b[r+j+2^(m-1)] := u - v;

E := E * exp(-2 * pi * i / 2^m);

end;

end;

die schnelle fourier transformation 4
Die schnelle Fourier-Transformation 4

Anschließend finden wir im Tableau b[k], 0 ≤ k ≤ 2n -1 die mit N

multiplizierten Koeffizienten des komplexen Fourierpolynoms, die mittels

der Korrespondenzen

A0 := 2b0, Ak:= bk+ bN-k, Bk:= i(bk – bN-k)

in die Koeffizienten des reellen Fourierpolynoms umgerechnet werden

können.

Für die Rücktransformation wird die abschließende Division durch N unter-

drückt und die letzte Zeile der Iteration in E := E · exp(2πi/2m) modifiziert.

Die Berechnung der Transformation τ geschieht mit folgendem kleinen

Programmfragment:

die schnelle fourier transformation 5
Die schnelle Fourier-Transformation 5

m1 := N div 2; l := 0;

for k := 0 to N-1 do begin

read(Re(b[k]), Im(b[k]));

If k > l then

begin

swap(Re(b[k]), Re(b[l])); swap(Im(b[k]), Im(b[l]));

end;

j := m1;

while (j <= l) and (j > 0) do

begin

l := l - j; j := j div 2

end;

l := l + j;

end;

Dieser Algorithmus überträgt sich auch auf den zweidimensionalen Fall.
