1. Service 3000 Il futuro nelle tue mani Name Of Presentation by Mr X Service 3000 Il futuronelle tue mani Free Powerpoint Templates

2. Service 3000 Utilizzo dell’autodiagnosi EOBD per diagnosi e azzeramento segnalazioni di service In seguito alle innovazioni introdotte sui moderni veicoli e alla sempre più massiccia introduzione di elettronica nella gestione veicolo, si rende indispensabile disporre di uno strumento di dialogo con la centralina elettronica per effettuare diagnosi dello stato del veicolo e per azzerare le segnalazioni delle richieste di service di olio, FAP DPF, etc. Le segnalazioni di service generate dalla centralina di un veicolo di ultima generazione possono essere facilmente interpretate, grazie all’uso di uno strumento diagnostico come Service 3000 che consente di dialogare direttamente con la centralina dell’auto ed accedere alle informazioni in essa ottenute.

3. Service 3000 Casi di vantaggioso uso dell’autodiagnosi nelle operazioni di service Alcune case automobilistiche differenziano due tipologie di service olio: una con olio a bassa percorrenza ed una con olio a lunga percorrenza. Questa informazione deve essere memorizzata nella centralina (ECU) dell’auto al momento del reset della segnalazione di service olio, in modo da avere un calcolo corretto della successiva scadenza. Nei veicoli diesel con FAP/DPF la scadenza del service dell’olio è legata strettamente alla gestione del filtro antiparticolato. In alcuni casi anche la segnalazione dell’operazione di service è affidata alla stessa spia (fissa o lampeggiante) generando spesso confusione nell’operatore. In questo caso le operazioni di cambio olio e procedura di rigenerazione del FAP/DPF possono non essere disgiunte ma si rende necessario effettuarle entrambe per resettare la spia di service. Nei veicoli di ultima generazione sono spesso disponibili procedure manuali per effettuare il reset della spia di service che non sempre sono di immediata comprensione e facile attuazione. Talvolta inoltre non sono disponibili dal menù del computer di bordo. In questo Service 3000 fornisce un valido supporto illustrando a video tali procedure specifiche per ogni veicolo oppure inviando direttamente i comandi alla centralina del veicolo per resettare la spia di service, senza dover effettuare operazioni manuali.

4. Service 3000 • SEMPLICE : perchè deve permettere di operare seguendo semplicemente le indicazione dello strumento. • SICURO : perchè l’utente non deve • selezionare centraline e funzioni rischiando • di riconfigurare il veicolo senza volerlo. • PRECISO : poichè è lo strumento che • svolge l’interazione con tutte le centraline • coinvolte dalla funzione

5. Service 3000 Il futuronelle tue mani Tagliando - Manutenzione • Tagliando Accettazione • Tagliando Consegna • Service Reset • Reset Qualità Olio (FAP) • Sostituzione pastiglie • Calibrazione freno stazionamento • Piano di Manutenzione • Dati Motore • Dati A/C

6. Service 3000 Service 3000 • ManutenzioneOrdinaria • Spiadegrado olio/qualità olio accesa : al cambio olio è necessarioazzerare la qualità per evitarechesiaccenda prima del proxtagliando. Tuttiiveicoli con DPF e FAP. • Spia Service Reset: azzerare/impostareil km/gg del prossimotagliando. A volte è richiestoancheimpostareilLONG LIFE • Sbloccocilindri per cambiopastiglie: veicoli con frenostazionamentoelettrico • Spiapastigliefreniaccesa: per alcuniveicoli è necessarioindicarel’avvenutasostituzionedellepastigliefreni • Inoltre: • Report del tagliandoeffettuatocorrettamente: come daleggeMonti • Piano dimanutenzione e Datitecnici : cosa e come fare per operarecorrettamenteed in trasparenza con ilcliente.

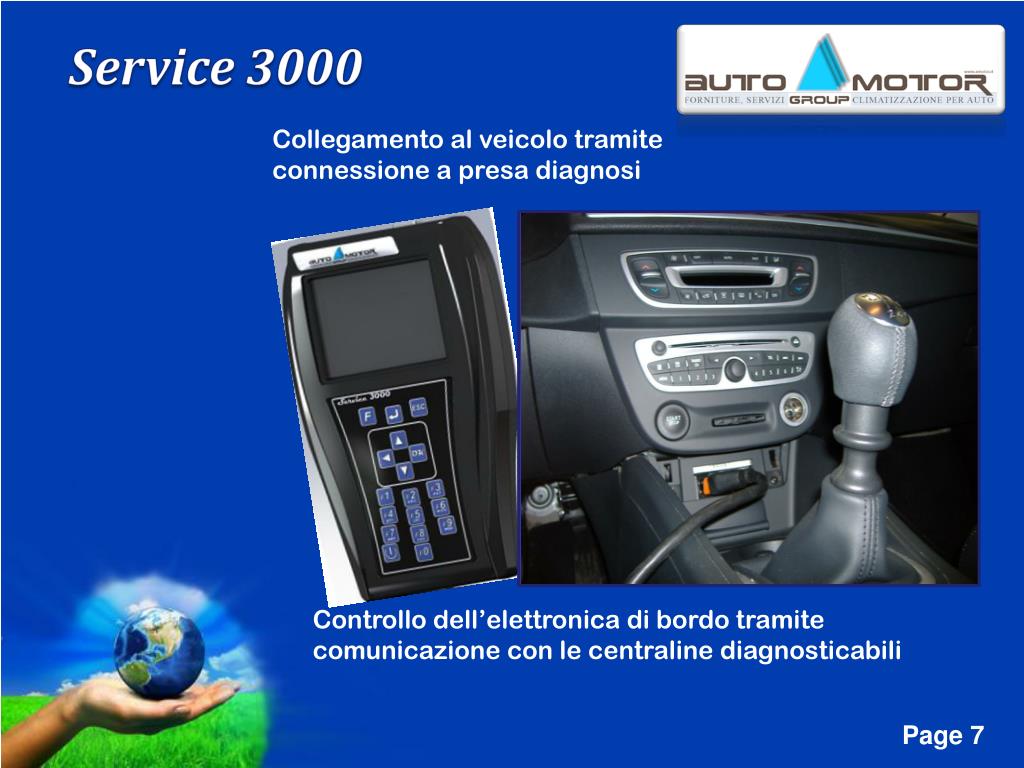

7. Service 3000 Collegamento al veicolo tramite connessione a presa diagnosi Controllo dell’elettronica di bordo tramite comunicazione con le centraline diagnosticabili

8. Service 3000 Localizzazione presa diagnosi Cavo da utilizzare Localizzazione presa diagnosi Cavo da utilizzare Le vetture dal 2000 in poi utlizzzano solo un tipo di cavo standar EOBD

9. Service 3000 TAGLIANDO/MANUTENZIOME ORDINARIA • ManutenzioneOrdinaria • Spiadegrado olio/qualità olio accesa: al cambio olio è necessarioazzerare la qualità per evitarechesiaccenda • Spia Service Reset: azzerare/impostareil km/gg del prossimotagliando. A volte è richiestoancheimpostareilLONG LIFE • Sbloccocilindri per cambiopastiglie: veicoli con frenostazionamentoelettrico • Spiapastigliefreniaccesa: per alcuniveicoli è necessarioindicarel’avvenutasostituzionedellepastigliefreni • Inoltre: • Report del tagliandoeffettuatocorrettamente: come daleggeMonti • Piano dimanutenzione e Datitecnici : cosa e come fare per operarecorrettamenteed in trasparenza con ilcliente.

10. Service 3000

11. Service 3000 … funzione manutenzione ordinaria …

12. Service 3000 Long Life /service reset Questo tagliando permette di eseguire la manutenzione ogni 50.000km e non più ogni 30.000 km (veicoli di ultima generazione), utilizzando materiali adatti. Reset indicatore manutenzione: Dopo la sostituzione olio occorre resettare la spia di manutenzione

13. Service 3000 Procedure manuali Service Reset Reset indicatoremanutenzione: Descrizione della procedura di azzeramento service manualmente Senza collega lo strumento alla presa diagnosi

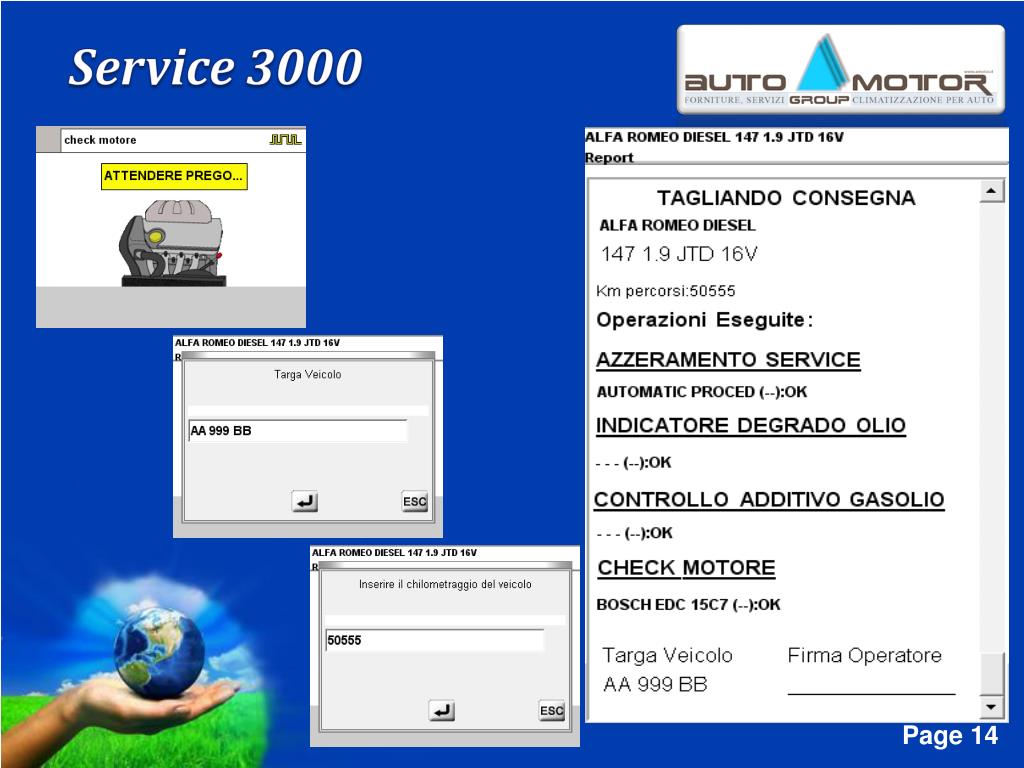

14. Service 3000

15. Service 3000 .. Da non dimenticare.. L’Autodiagnosi tradizionale

16. Service 3000 Tastiera alfanumerica - Selezione rapida …

17. Service 3000 Manutenzione Straordinaria Riavvio A/C Check motore Check sostituzione batteria

18. Service 3000 Sostituzione Pastiglie Freno Audi – VW: solo tramite strumentazionedigestione elettronica del veicolo è possibile aprireicilindretti, compresa Audi A4 del 2008. Ford – Renault: procedura daquadrostrumenti Mercedes – SBC: è una proceduradisicurezza

19. Service 3000 SostituzioneBatteria • La batteria del veicolo è semprepiùsottoposta a sollecitazionied è diventato un componentedatenermonitoratodurante la sua vita. • La stessaelettronica del veicolo è molto sensibile al distaccodibatteria. Nelpassatoquestafunzione era utilizzata, ad esempio, per resettareiparametriautoadattativi del motore • Oggi al riattaccodellabatteriapuòesserenecessarioseguirealcune procedure.

20. Service 3000 Check e SostituzioneBatteria • Esempi: • Audi Q7, A6, A8: codificadellabatteria • E’ necessarioinserire in sequenza : • Codicesullabatteria (checontienealcuneinformazionisullagestione) • Costruttore (Varta, Exide, Mol, ….) • Ah (100, 110, etc) • Integra anche • Logistic Mode

21. Service 3000 Check e Sostituzione Batteria Esempi: Toyota IQ: check batteria e alternatore • La Toyota IQ è forsel’esempiopiùimportantediultimagenerazionedigestionebatteria. Nelveicolo è integrataunacentralinaelettronicachecontrollaesclusivamentetuttoilprocessodicarica e scarica (tensione, corrente e temperaturaBatteria, Alternatore). Tramitequestacentralina è immediatoverificareanche le correntiassorbite o ricaricatedallabatteria, rendendodifatto non necessariol’utilizzodi un tester batteria

22. Service 3000 Riavvio e verifica impianto A/C Riavvio e verificaimpianto A/C doporicarica: dopo la ricarical’impianto A/C non riparteoccorreresettare la centralinaclimatizzatore

23. Service 3000 AGGIORNAMENTI … Download mensile da sito semplice e sicuro..

24. Service 3000 … e in caso di difficoltà … Call Center di provata esperienza a disposizione del cliente
