第12章 MapX 应用与开发

第12章 MapX 应用与开发. 12.1 MapX 图层 12.1.1 获取 Layer 图层集合 12.1.2 Layer 集合属性 12.1.3 Layer 集合方法 12.1.4 Layer 对象 12.2 数据绑定 12.2.1 数据绑定的概念 12.2.2 向地图中添加数据 12.3 图元与选择集合 12.3.1 基本概念. 12.3.2 使用 Features 集合

turi
Download Presentation

第12章 MapX 应用与开发

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第12章 MapX应用与开发 12.1 MapX图层 12.1.1 获取Layer图层集合 12.1.2 Layer集合属性 12.1.3 Layer集合方法 12.1.4 Layer对象 12.2 数据绑定 12.2.1 数据绑定的概念 12.2.2 向地图中添加数据 12.3 图元与选择集合 12.3.1 基本概念 12.3.2 使用Features集合 12.3.3 使用Selection 集合 12.3.4 图元编辑 12.4 在地图中查找图元 12.4.1 Find对象 12.4.2 FindFeature对象 12.5 习题12

  2. 12.1 MapX图层 12.1.1 获取Layer图层集合 用户可以通过加载Geoset来获取Layer集合。 图12-1 “属性”对话框 图12-2 “窗体”对话框

  3. 12.1.2 Layer集合属性 1. 获取集合中的图层数量 【例12-1】下面是利用Visual Basic将地图中的所有图层显示在一个列表框中。 Privite Sub Form_Load( ) Dim x as integer For x = 1 to Map1.Layers.Count Print Map1.Layers(x).Name Next End Sub

  4. 2. 利用集合获取图层 【例12-2】图层名为“Highways”，索引值为3，可以通过下面代码进行访问。 Dim lyr as Layer Set lyr = Map1.Layers.Item(“Highways”) -或者- Dim lyr as Layer Set lyr = Map1.Layers.Item(3) 3. 获取集合的地理范围 Bound属性将返回一个Rectangle对象，可以 代表集合中所有地图图层的地理范围

  5. 12.1.3 Layer集合方法 1. 使用“图层控制”对话框 利用“LayersDlg”可以在里边添加图层、删除图层、更改图层顺序和更改图层属性。 2. 创建图层 利用LayerInfo对象可以向地图添加新的或现有的图层。 3.删除图层 Remove方法从地图移除指定的图层。

  6. 12.1.4 Layer对象 Layer对象代表具有主要的图元类型（如区 域、线条和符号）的地图图元集合的窗体中的矢 量地图化数据。通常Layer对象对应于一张 MapInfo表中的地理对象。Layer集合中的每一个 Layer对象的行为独立于其他对象。它们的样式更 改、图层缩放的更改都基于单个图层，而不会影 响其他图层。

  7. 12.2 数据绑定 12.2.1 数据绑定的概念 所谓数据绑定，就是将数据从数据源引入 MapX的过程。 用户将自己的数据绑定到地图上有两个主 要优点： ① 能在地图上以图元浏览数据。 ② 将属性数据绑定到地图中，并创建专题地图。

  8. 12.2.2 向地图中添加数据 数据绑定可以通过以下两种方法完成： ① 如果使用Visual Basic开发绑定数 据控件，在设计阶段，可以使用Map对象 的Dataset属性。 ② 通过使用DataSets.Add方法编程来 绑定数据。

  9. 12.3 图元与选择集合 12.3.1 基本概念 1. 地图图元 地图图元是地图上的地理对象 。 2. Features集合 地图图层中的所有图元或部分图元表示为 一个Features集合。 3. Selection集合

  10. Selection集合表示当前已选中的Feature对 象 。 12.3.2 使用Features集合 1. 获取图层中的图元 在对Features集合进行任何操作之前，必 须先创建该集合。Layer对象方法创建Feature对象 集合。 2. 操作Features集合 用户可以通过Add 、Clone、Common、 Remove、Replace方法来操作Features集合 。

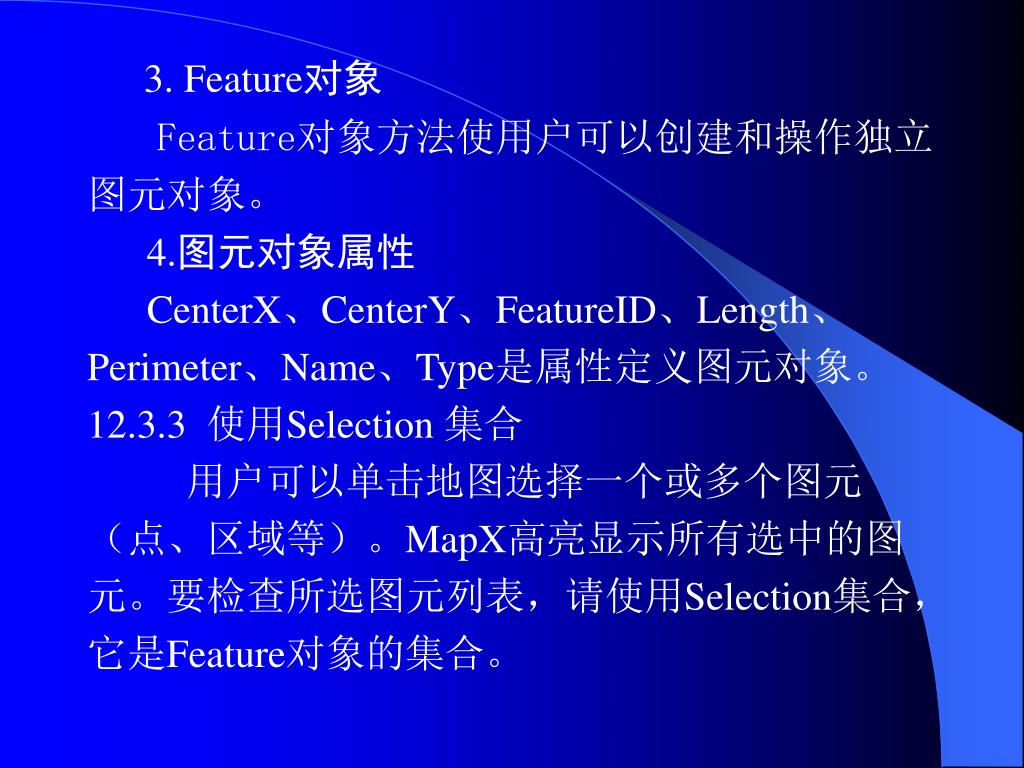

  11. 3. Feature对象 Feature对象方法使用户可以创建和操作独立 图元对象。 4.图元对象属性 CenterX、CenterY、FeatureID、Length、 Perimeter、Name、Type是属性定义图元对象。 12.3.3 使用Selection 集合 用户可以单击地图选择一个或多个图元 （点、区域等）。MapX高亮显示所有选中的图 元。要检查所选图元列表，请使用Selection集合， 它是Feature对象的集合。

  12. 12.3.4 图元编辑 1. 创建新的地图图元 通过分配新Feature对象创建图元，或者使 用Map对象的FeatureFactory属性方法对现有图元 执行操作（例如缓冲区）来创建图元。 2. FeatureFactory方法 3. 修改现有图元 • l如果已经修改图元并且希望提交更改，应使用Feature.Update方法。 • l如果希望将图元替换为另一图元，应使用Layer.UpdateFeature方法。

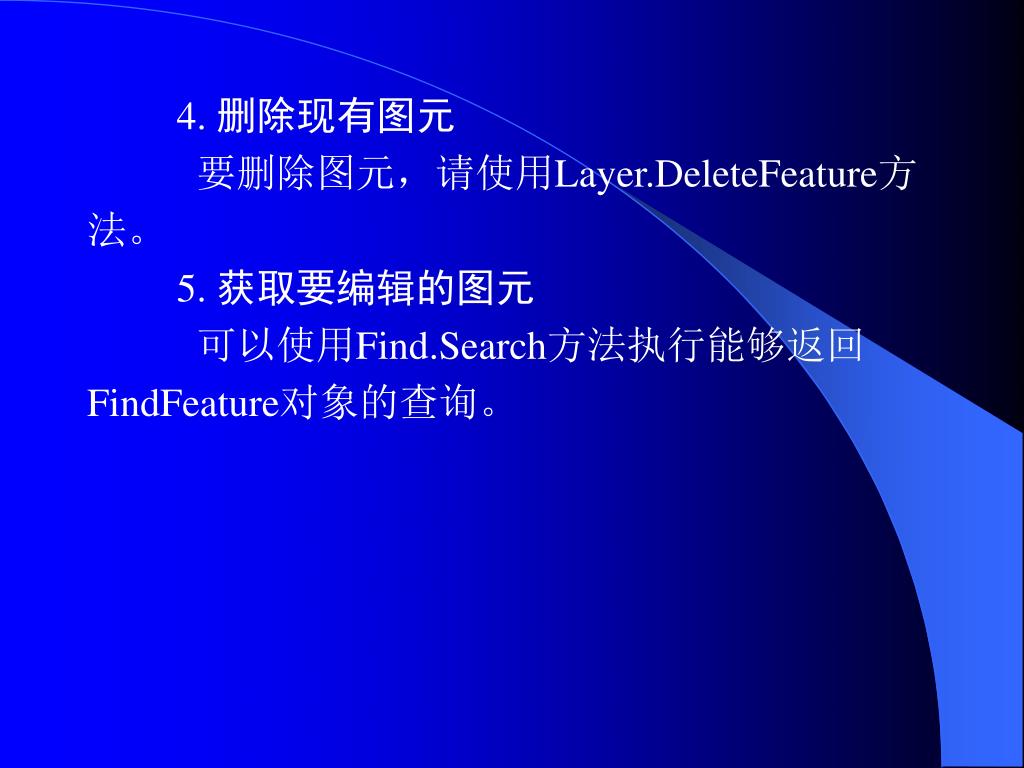

  13. 4. 删除现有图元 要删除图元，请使用Layer.DeleteFeature方 法。 5. 获取要编辑的图元 可以使用Find.Search方法执行能够返回 FindFeature对象的查询。

  14. 12.4 在地图中查找图元 12.4.1 Find对象 用户可以利用Find对象定位地图中的 图元。 12.4.2 FindFeature对象 Find.Search方法返回通过FindFeature 对象找到的图元。

  15. 12.5 习题12 一、 思考题 1. 如何获取Layer图层集合？ 2.什么是数据绑定?如何向地图中添加数据? 3. 如何理解地图图元，Features集合和Slection集合？ 4. 如何利用Find对象来获取指定的图元？ 二、 上机练习 1. 上机完成基于MapX的校园信息查询系统。
