FIGURA 11.16Uma estrutura modular de óxido nítrico sintase neuronal mostrando localizações aproximadas de grupos prostét

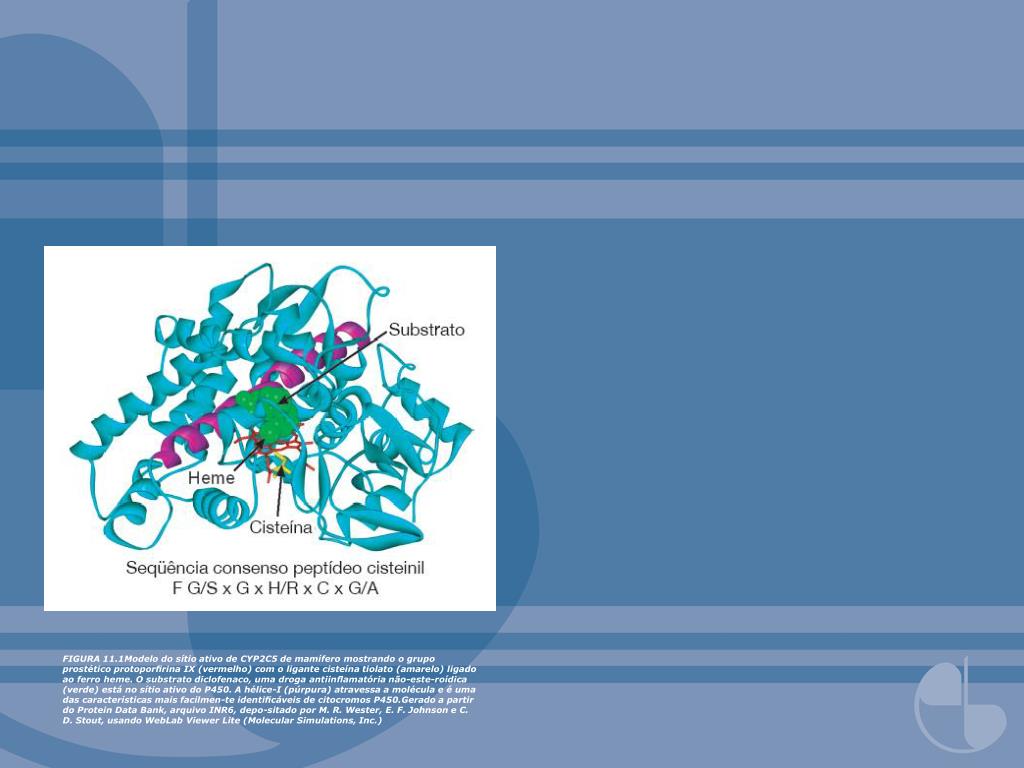

1. FIGURA 11.1Modelo do sítio ativo de CYP2C5 de mamífero mostrando o grupo prostético protoporfirina IX (vermelho) com o ligante cisteína tiolato (amarelo) ligado ao ferro heme. O substrato diclofenaco, uma droga antiinflamatória não-este-roídica (verde) está no sítio ativo do P450. A hélice-I (púrpura) atravessa a molécula e é uma das características mais facilmen-te identificáveis de citocromos P450.Gerado a partir do Protein Data Bank, arquivo INR6, depo-sitado por M. R. Wester, E. F. Johnson e C. D. Stout, usando WebLab Viewer Lite (Molecular Simulations, Inc.)

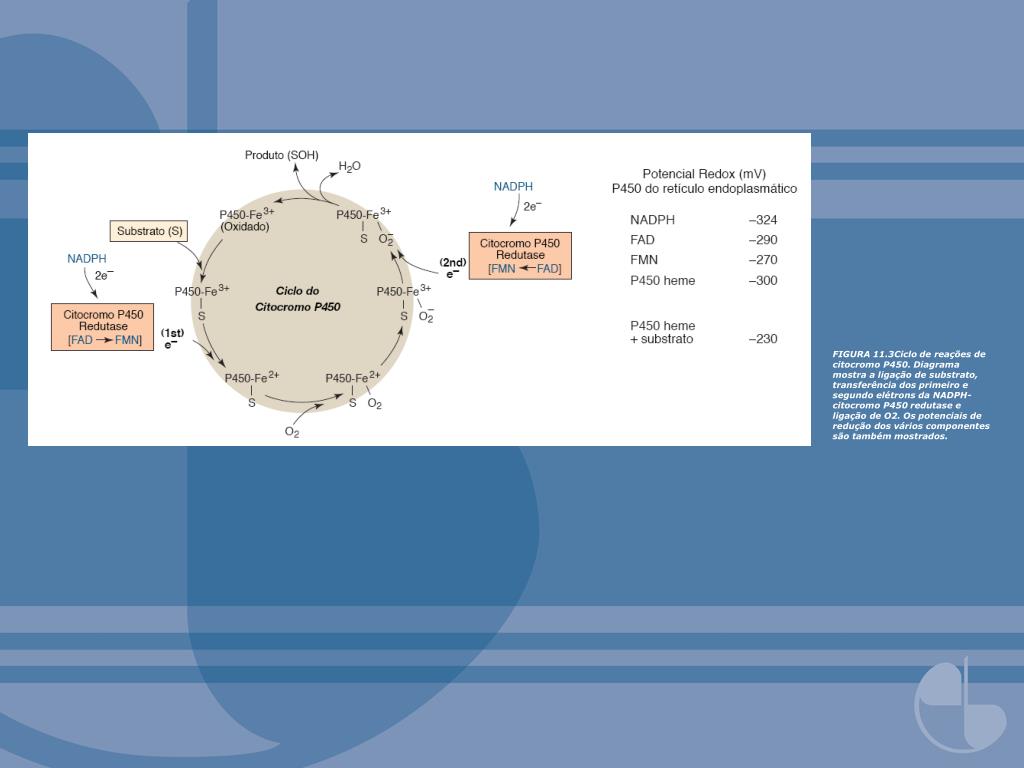

2. FIGURA 11.3Ciclo de reações de citocromo P450. Diagrama mostra a ligação de substrato, transferência dos primeiro e segundo elétrons da NADPH-citocromo P450 redutase e ligação de O2. Os potenciais de redução dos vários componentes são também mostrados.

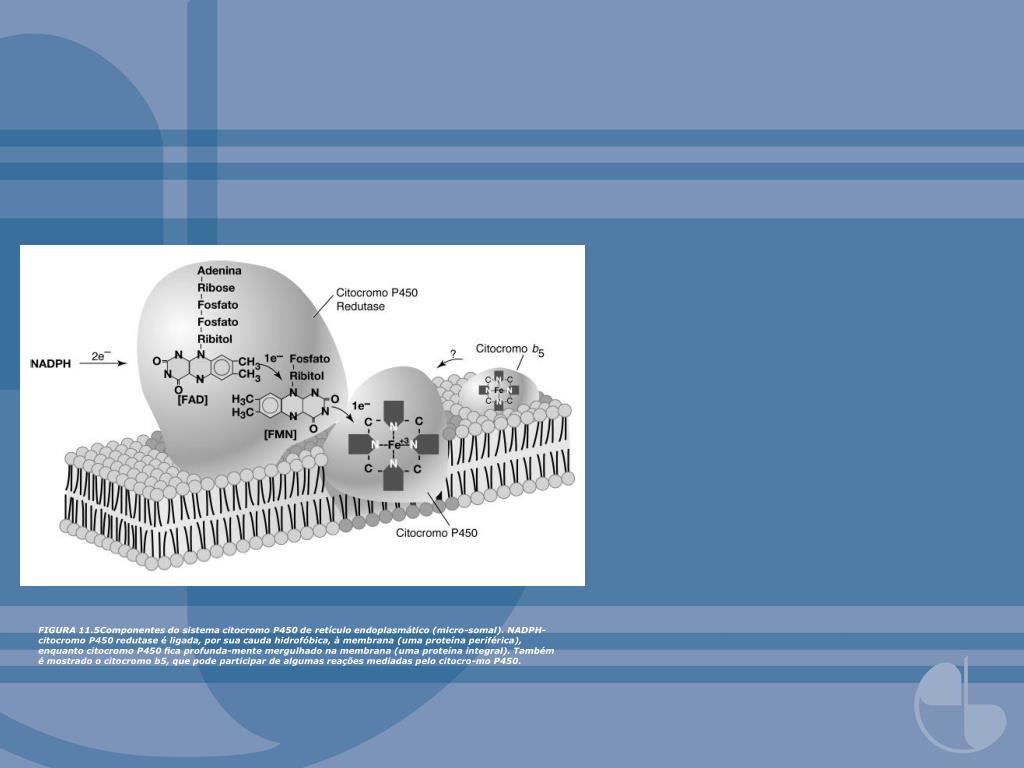

3. FIGURA 11.5Componentes do sistema citocromo P450 de retículo endoplasmático (micro-somal). NADPH-citocromo P450 redutase é ligada, por sua cauda hidrofóbica, à membrana (uma proteína periférica), enquanto citocromo P450 fica profunda-mente mergulhado na membrana (uma proteína integral). Também é mostrado o citocromo b5, que pode participar de algumas reações mediadas pelo citocro-mo P450.

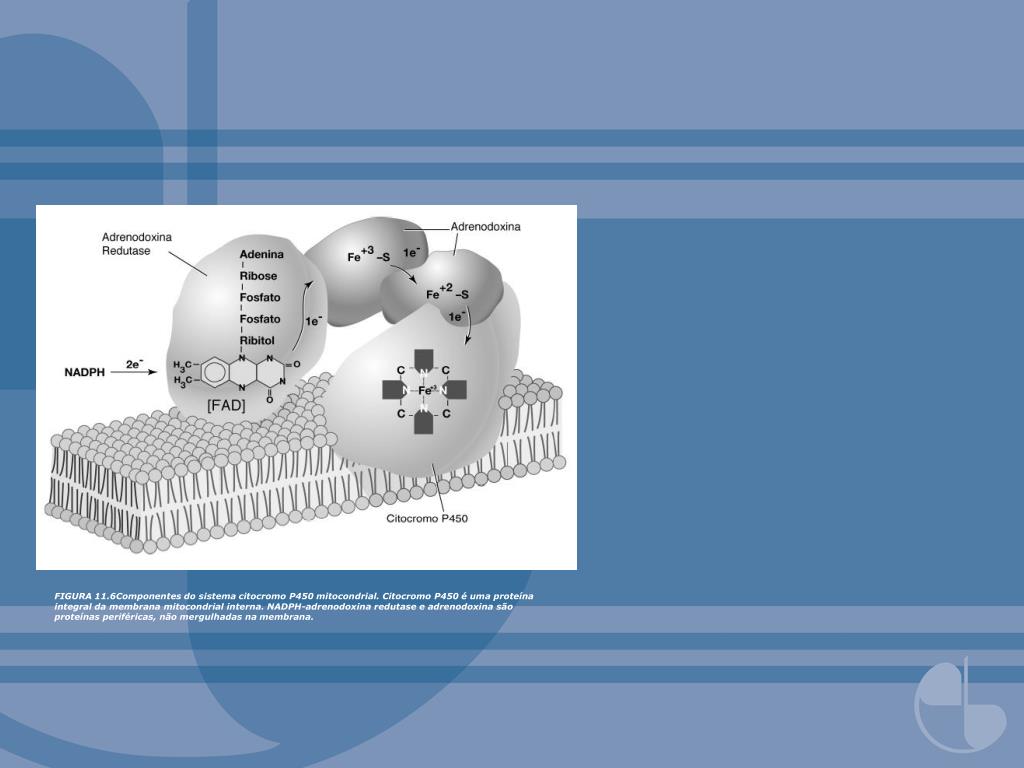

4. FIGURA 11.6Componentes do sistema citocromo P450 mitocondrial. Citocromo P450 é uma proteína integral da membrana mitocondrial interna. NADPH-adrenodoxina redutase e adrenodoxina são proteínas periféricas, não mergulhadas na membrana.

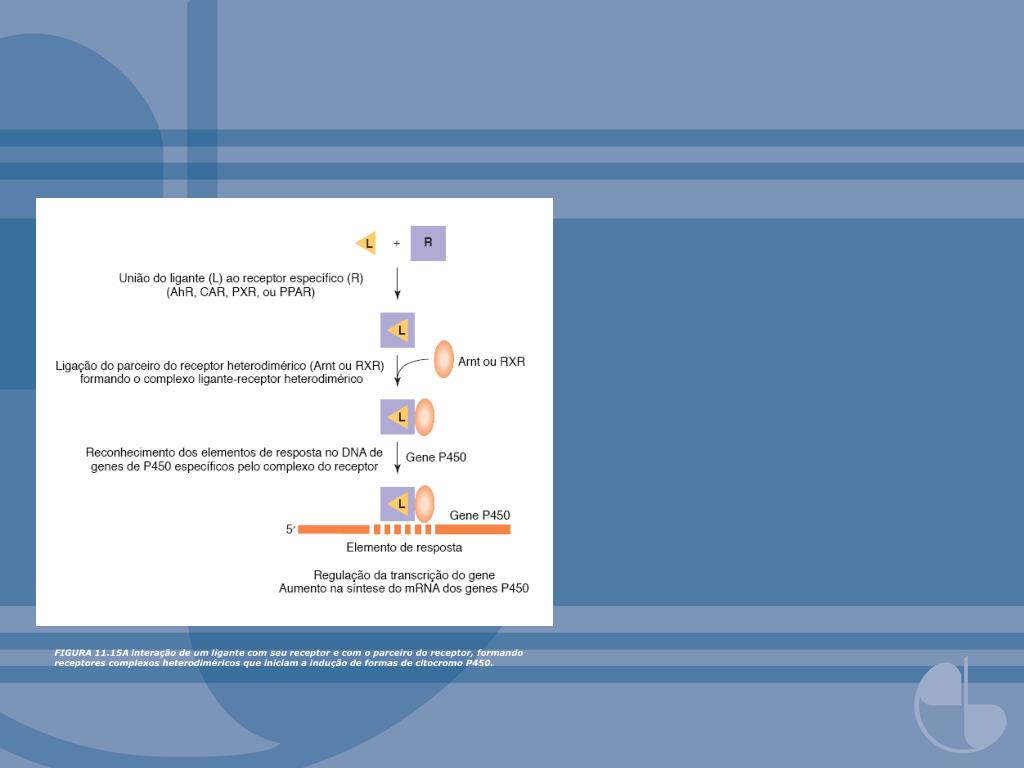

5. FIGURA 11.15A interação de um ligante com seu receptor e com o parceiro do receptor, formando receptores complexos heterodiméricos que iniciam a indução de formas de citocromo P450.

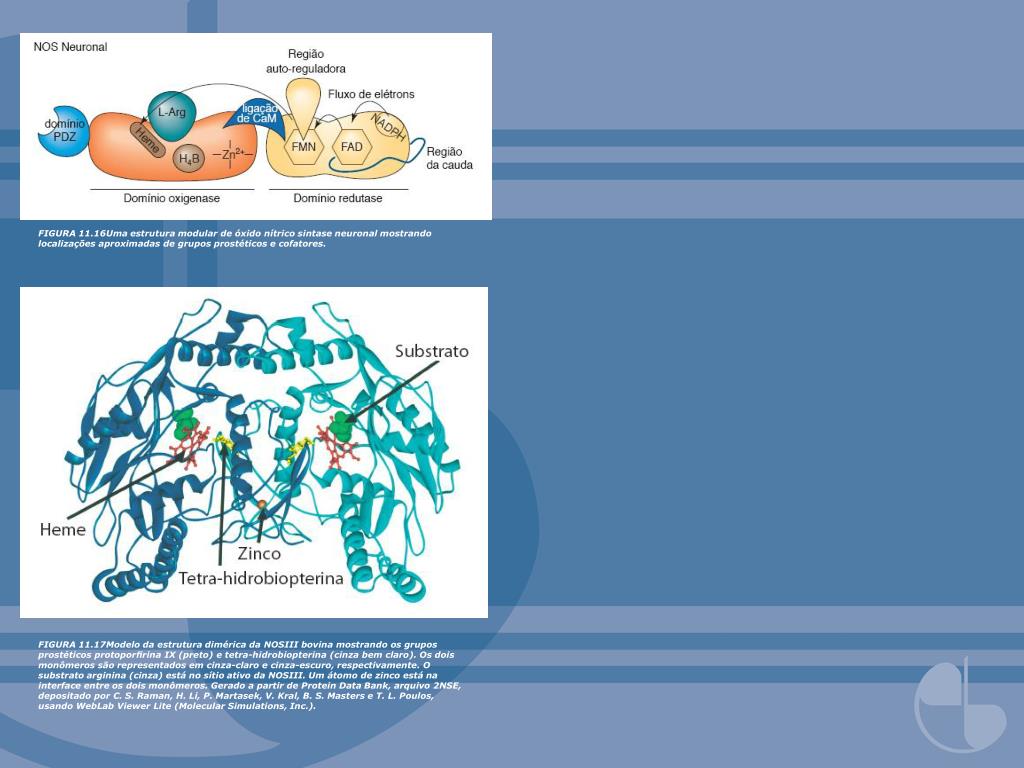

6. FIGURA 11.16Uma estrutura modular de óxido nítrico sintase neuronal mostrando localizações aproximadas de grupos prostéticos e cofatores. FIGURA 11.17Modelo da estrutura dimérica da NOSIII bovina mostrando os grupos prostéticos protoporfirina IX (preto) e tetra-hidrobiopterina (cinza bem claro). Os dois monômeros são representados em cinza-claro e cinza-escuro, respectivamente. O substrato arginina (cinza) está no sítio ativo da NOSIII. Um átomo de zinco está na interface entre os dois monômeros. Gerado a partir de Protein Data Bank, arquivo 2NSE, depositado por C. S. Raman, H. Li, P. Martasek, V. Kral, B. S. Masters e T. L. Poulos, usando WebLab Viewer Lite (Molecular Simulations, Inc.).

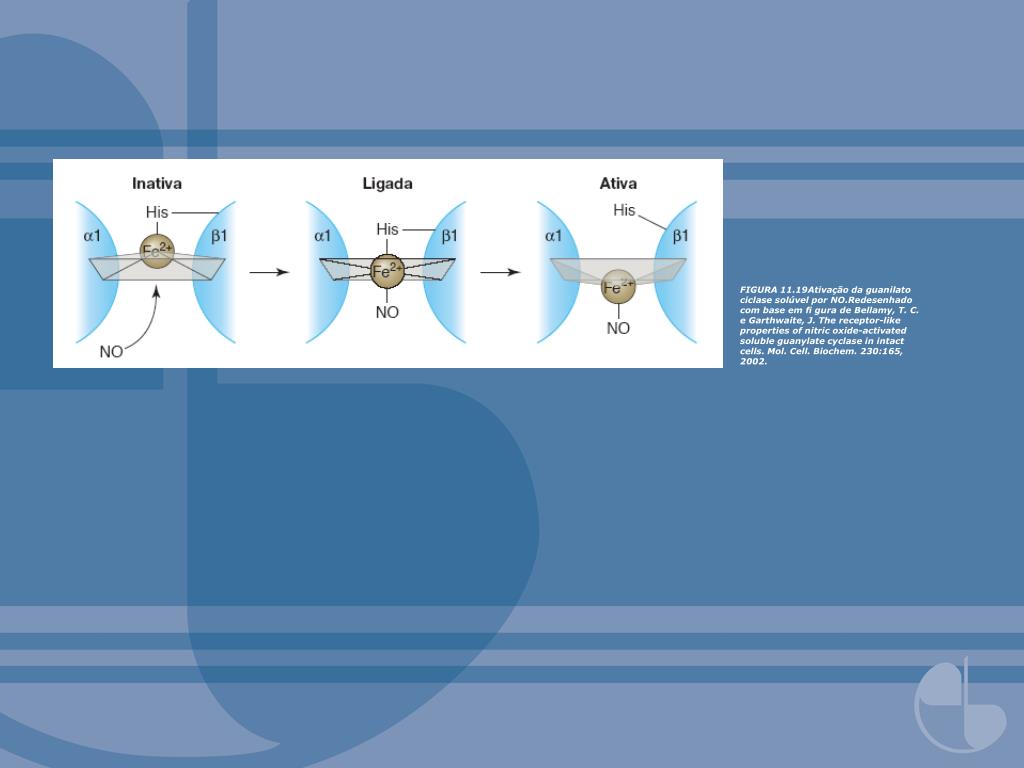

7. FIGURA 11.19Ativação da guanilato ciclase solúvel por NO.Redesenhado com base em fi gura de Bellamy, T. C. e Garthwaite, J. The receptor-like properties of nitric oxide-activated soluble guanylate cyclase in intact cells. Mol. Cell. Biochem. 230:165, 2002.

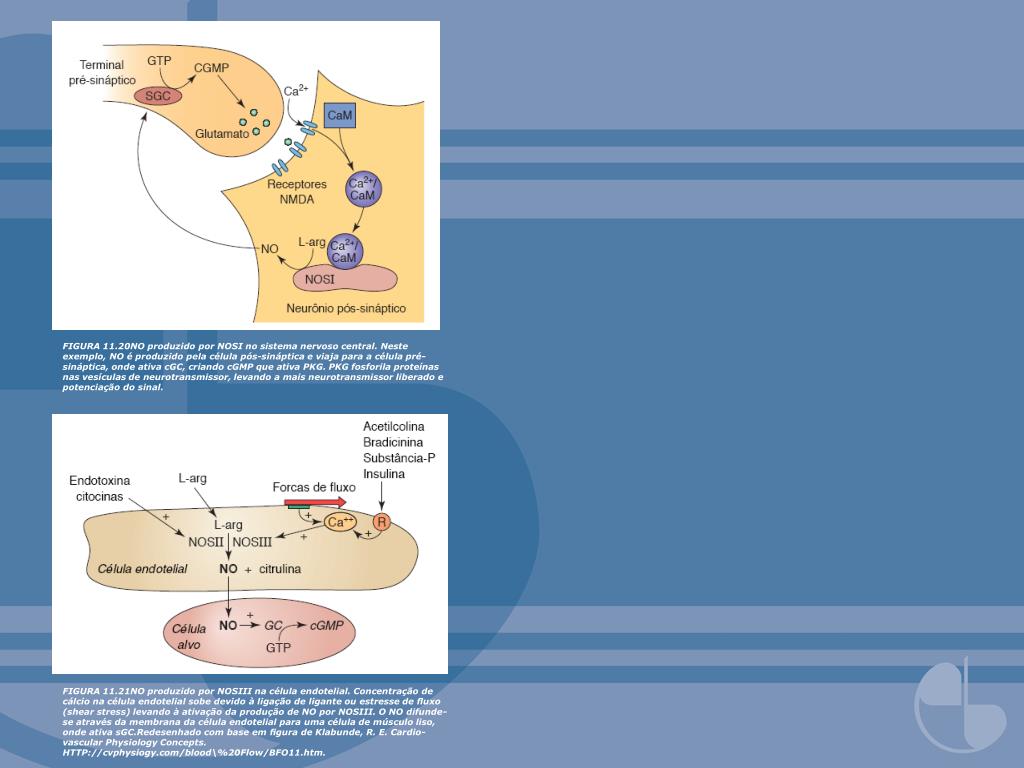

8. FIGURA 11.20NO produzido por NOSI no sistema nervoso central. Neste exemplo, NO é produzido pela célula pós-sináptica e viaja para a célula pré-sináptica, onde ativa cGC, criando cGMP que ativa PKG. PKG fosforila proteínas nas vesículas de neurotransmissor, levando a mais neurotransmissor liberado e potenciação do sinal. FIGURA 11.21NO produzido por NOSIII na célula endotelial. Concentração de cálcio na célula endotelial sobe devido à ligação de ligante ou estresse de fluxo (shear stress) levando à ativação da produção de NO por NOSIII. O NO difunde-se através da membrana da célula endotelial para uma célula de músculo liso, onde ativa sGC.Redesenhado com base em figura de Klabunde, R. E. Cardio-vascular Physiology Concepts. HTTP://cvphysiogy.com/blood\%20Flow/BFO11.htm.
