第八章 解复用

第八章 解复用. 什么是解复用（ demultiplexing ）. 解复用 ： 协议将收到的消息分发给合适的客户 。 分层解复用 ： 利用包含在消息各层协议头中的解复用域逐层进行 。 提前解复用 （ early demultiplexing ）： 消息 到达时，使用一个操作确定 消息 要经过的整条协议路径 。. 分层解复用示意图. 为什么要提前解复用. 在用户空间实现协议栈， 减少 上下文切换 。 将不同应用的包流分开，进行显式调度，如： 优先处理重要的包； 尽快丢弃超载应用的包，避免接收端活锁； 保证某些应用的服务质量，等等。

trynt
Download Presentation

第八章 解复用

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第八章 解复用

  2. 什么是解复用（demultiplexing） • 解复用： • 协议将收到的消息分发给合适的客户。 • 分层解复用： • 利用包含在消息各层协议头中的解复用域逐层进行。 • 提前解复用（early demultiplexing）： • 消息到达时，使用一个操作确定消息要经过的整条协议路径。

  3. 分层解复用示意图

  4. 为什么要提前解复用 • 在用户空间实现协议栈，减少上下文切换。 • 将不同应用的包流分开，进行显式调度，如： • 优先处理重要的包； • 尽快丢弃超载应用的包，避免接收端活锁； • 保证某些应用的服务质量，等等。 • 定制路径：为确定的包处理路径定制高效的处理代码。 • 快速分发：消除每一层上的解复用代码，以及由逐层解复用产生的控制开销。

  5. 包过滤器（包分类器） • 实现提前解复用的数据结构，称为包过滤器或包分类器。 • 包过滤器： • 以完整的包头作为输入，将包映射到一条路径的端点； • 端点代表最终处理该包的应用进程； • 路径代表在包交给端点之前，需要用来处理该包的一个协议序列。

  6. 算法设计目标 • 安全性： • 包过滤器由用户级程序提供，在内核实现，应确保用户之间不相互影响。 • 高速度： • 解复用必须实时完成。 • 可组合性： • 应能将N个独立的包过滤器组合为一个复合的包过滤器，并获得更高的匹配速度。

  7. 8.1 CMU/Stanford包过滤器（CSPF） • 应用程序提供给内核一个包过滤器，用于处理收到的包。若某个包为应用 A 希望接收的，A的包过滤器返回“真”。 • 包过滤器是一段程序，用来对描述包特征的表达式树进行求值。 • 为保证安全性： • 使用能力有限的堆栈指令； • 监视堆栈引用，以保证引用与堆栈范围一致； • 检查包的引用，以保证引用在包长范围之内。

  8. CSPF的表达式树模型

  9. CSPF的问题 • 架构不匹配：CSPF堆栈模型是为PDP-11发明的，和现代的RISC架构很不匹配。 • 模型低效：表达式树模型经常导致更多的操作（不能记住包的解析状态）。 • 只能解析包头中固定偏移位置的域。 • 为了约束运行时间，没有跳转或循环结构。

  10. 8.2 Berkeley Packet Filter（BPF） • 用基于寄存器的语言替换了基于堆栈的语言，以与RISC架构相匹配。 • 使用一个间接操作符将指定偏移位置的域装入寄存器，从而可以访问非固定偏移位置的域，比如Load[14]。 • 可以进行比较和跳转操作。 • 使用一个控制流图模型（状态机）进行计算，可减少比较操作的次数。

  11. BPF的控制流图模型

  12. BPF内置于OS内核

  13. BPF的扩放性 • BPF提高了单个过滤器的匹配速度，但是每个包仍然必须与每一个过滤器比较，处理时间为O(n)。 • BPF应用于提前解复用，有扩放性问题： • 一个繁忙的服务器中，并发的TCP连接数可能很大，每一个TCP连接可能提供一个包过滤器。

  14. 8.3 Pathfinder • 设想有500个过滤器，每个过滤器具有相同的Ethernet type =IP和 IP protocol =TCP，只是TCP端口对不同。 • BPF的问题： • 用到来的包与每个过滤器匹配，需比较500次Ethernet type 和 500次IP protocol。重复！ • 用包的端口号与500个过滤器的端口号逐个比较，类似于通过线性查找进行精确匹配。 低效！

  15. Pathfinder的设计思想 • 合并N个包过滤器为一个复合过滤器： • 将在同一个包头域上进行的比较放在一个节点中； • 每个节点实现为一个哈希表，用哈希查找代替线性查找。

  16. Pathfinder的数据结构示例

  17. Pathfinder 推广了 Trie • Trie是一种树结构： • 每个节点包含一个<value, pointer>数组；每个value对应一个固定字符集中的一个取值，pointer指向对应该值的一个subtrie。 • 在Trie上查找一个关键字： • 将关键字划分成字符；从树根开始，用第 i 个字符作为索引查找路径上的第 i 个节点，得到指向第（i+1）个节点的指针。 • pathfinder结构是Trie的推广： • 在每个节点上，包头域代替了要查找的字符，哈希表代替了数组。

  18. Pathfinder的技术细节 • Pathfinder的最基本单位称为一个cell。 • 一个cell描述了包头中的一个域（用偏移量、长度和掩码表示）、一个比较值和一个指针。 • 举例： • 检查IP protocol是否为TCP： • cell = (9, 1 ,0xff, 6, Ptr)。

  19. Line 和 pattern • 将一组cell串在一起，构成一个line。 • 若一个line中的所有cell匹配一个包，就说这个line匹配这个包。 • 直观上，一个line匹配一个协议头，一个cell匹配协议头中的一个域。 • 在最简单的情形中，协议用一个pattern =<hdrlen, line>描述希望进行的匹配，hdrlen给出协议头的长度。

  20. 举例

  21. Pathfinder的问题 • Pathfinder的软件实现达不到线速，硬件实现不能处理分片的复杂情况。 • 两个原因导致Pathfinder的软件实现很慢： • 解释开销： • Pathfinder代码在一定程度上是在解释执行cell。 • 安全检查开销： • 运行时检查包头域的引用是否在包的边界内。 • 实时检查一个包头域的引用是否字对齐。

  22. 举例：Pathfinder的解释开销 • cell C = <offset, length, mask, value>，检查数据包 P 是否匹配 C 的最小机器代码是：

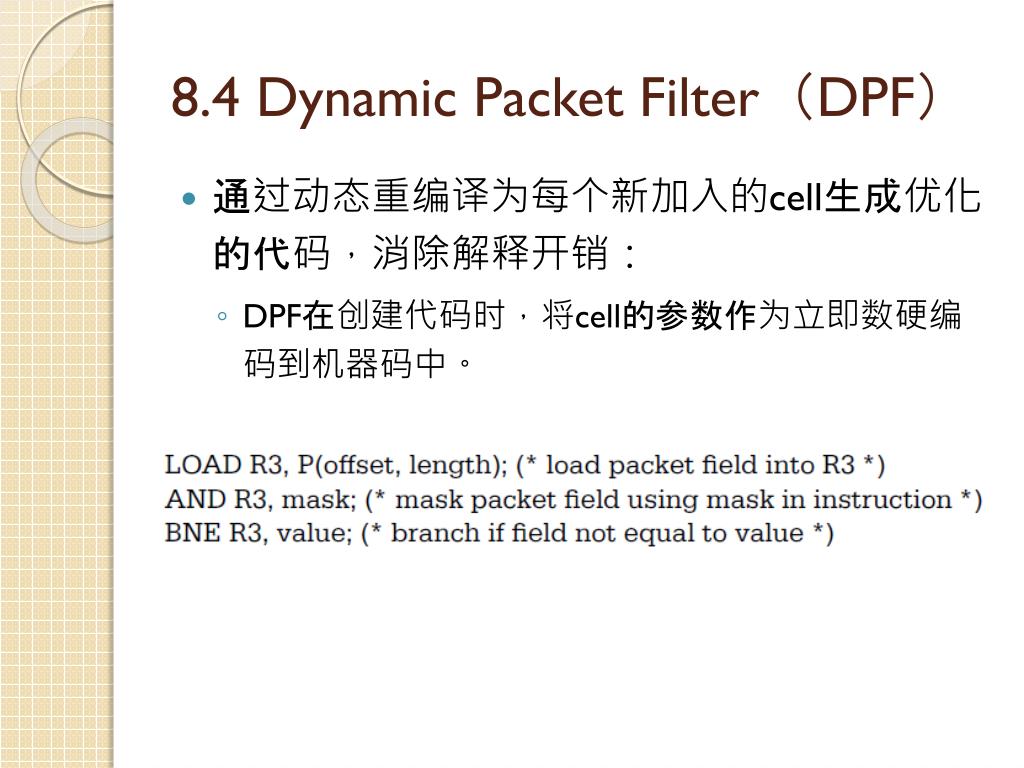

  23. 8.4 Dynamic Packet Filter（DPF） • 通过动态重编译为每个新加入的cell生成优化的代码，消除解释开销： • DPF在创建代码时，将cell的参数作为立即数硬编码到机器码中。

  24. DPF（续） • 利用编译时的知识优化实时安全检查： • 编译时知道任何一个cell指定的最大偏移量，只需在包处理前检查一次，保证最大偏移量在当前包的边界内。 • 绝大部分引用的对齐检查在编译时完成，编译时无法推断的引用才在运行时检查。 • 其它优化： • 利用编译时的知识，将对几个较小的相邻域的访问合并为一次较大的内存访问。

  25. 8.5 总结 • CSPF：首次将解复用和包处理分离，并将应用提供的包过滤器安全地输出到内核。 • BPF：用基于寄存器的状态机模型替换了CSPF基于堆栈的表达式树，以适应底层架构。 • Pathfinder：利用推广的trie结构提取包过滤器中的公共比较，将N个BPF过滤器合并为一个综合过滤器。 • DPF：利用动态重编译技术优化了pathfinder的执行。
