  1. LED發光二極體 組員：49914011 陳品蓉 49914073 陳佳宏

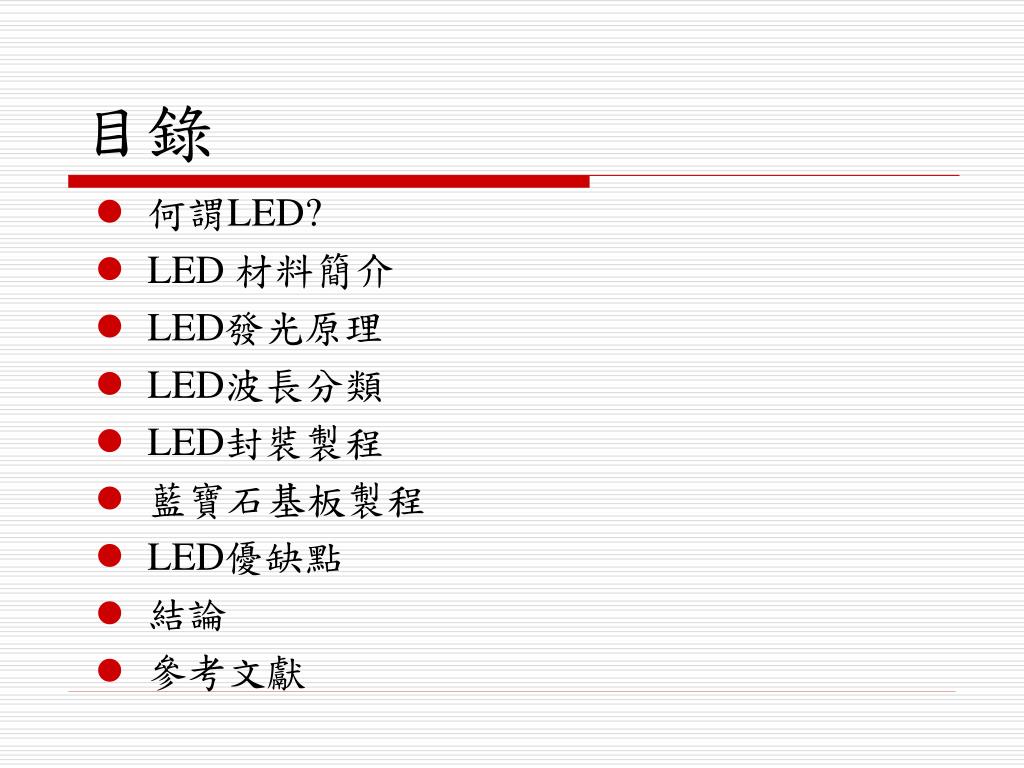

  2. 目錄 • 何謂LED? • LED 材料簡介 • LED發光原理 • LED波長分類 • LED封裝製程 • 藍寶石基板製程 • LED優缺點 • 結論 • 參考文獻

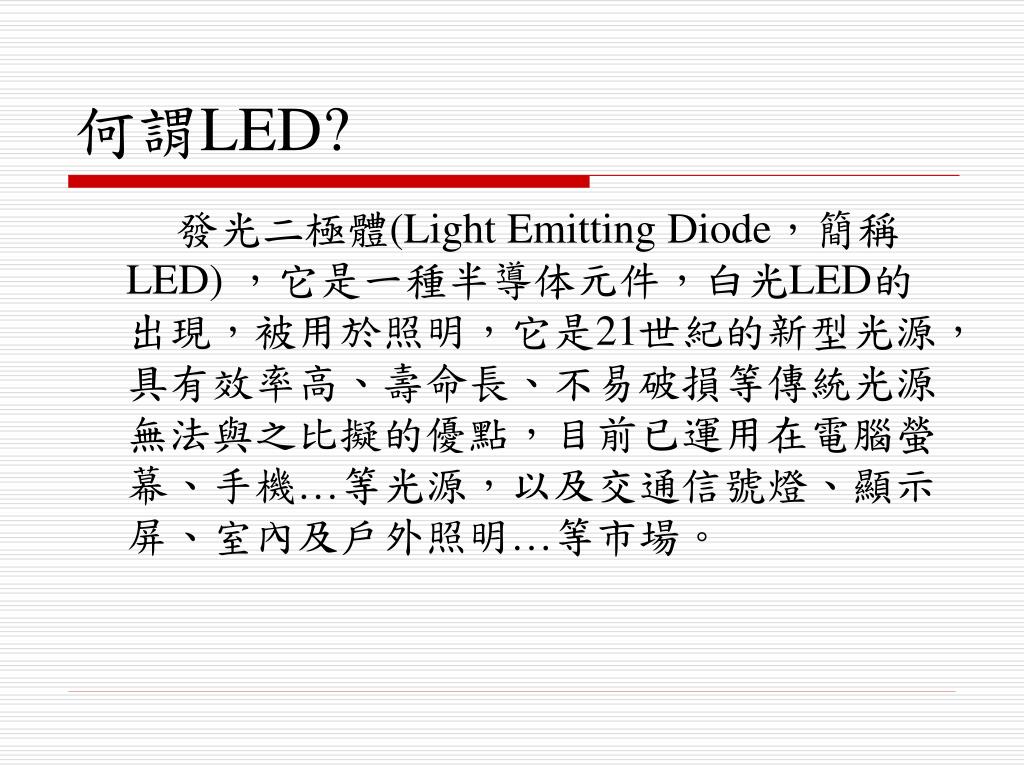

  3. 何謂LED? 發光二極體(Light Emitting Diode，簡稱LED) ，它是一種半導体元件，白光LED的出現，被用於照明，它是21世紀的新型光源，具有效率高、壽命長、不易破損等傳統光源無法與之比擬的優點，目前已運用在電腦螢幕、手機…等光源，以及交通信號燈、顯示屏、室內及戶外照明…等市場。

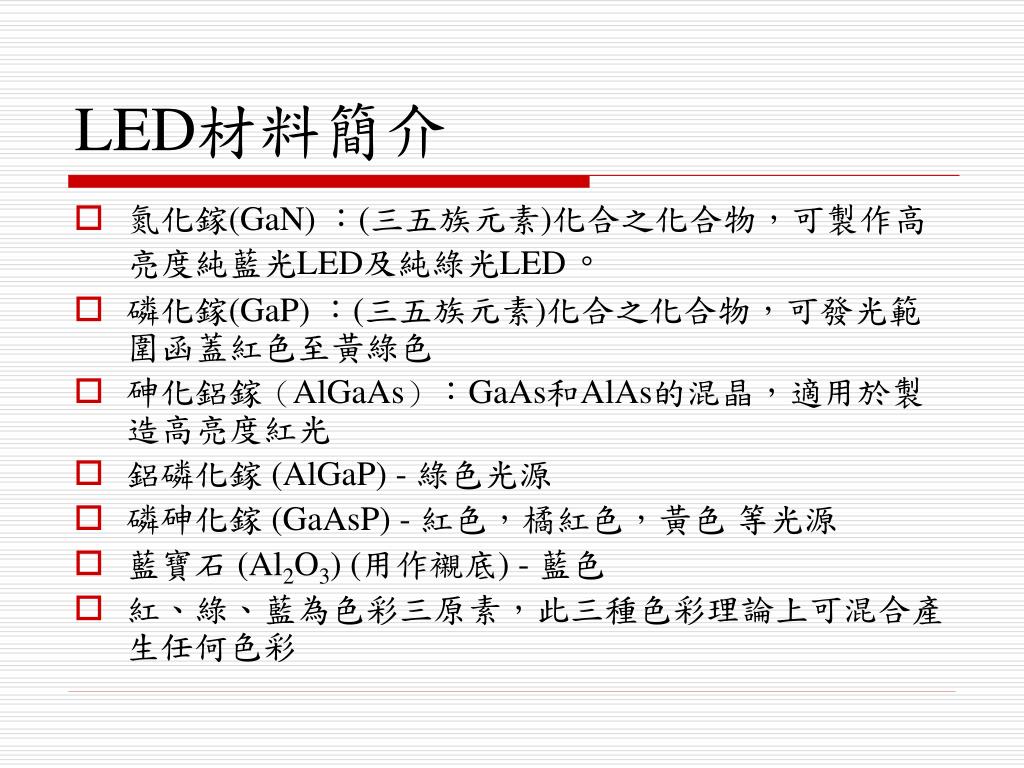

  4. LED材料簡介 • 氮化鎵(GaN) ：(三五族元素)化合之化合物，可製作高亮度純藍光LED及純綠光LED。 • 磷化鎵(GaP) ：(三五族元素)化合之化合物，可發光範圍函蓋紅色至黃綠色　　 • 砷化鋁鎵（AlGaAs）：GaAs和AlAs的混晶，適用於製造高亮度紅光　 • 鋁磷化鎵 (AlGaP) - 綠色光源 　 • 磷砷化鎵 (GaAsP) - 紅色，橘紅色，黃色 等光源　 • 藍寶石 (Al2O3) (用作襯底) - 藍色 　 • 紅、綠、藍為色彩三原素，此三種色彩理論上可混合產生任何色彩

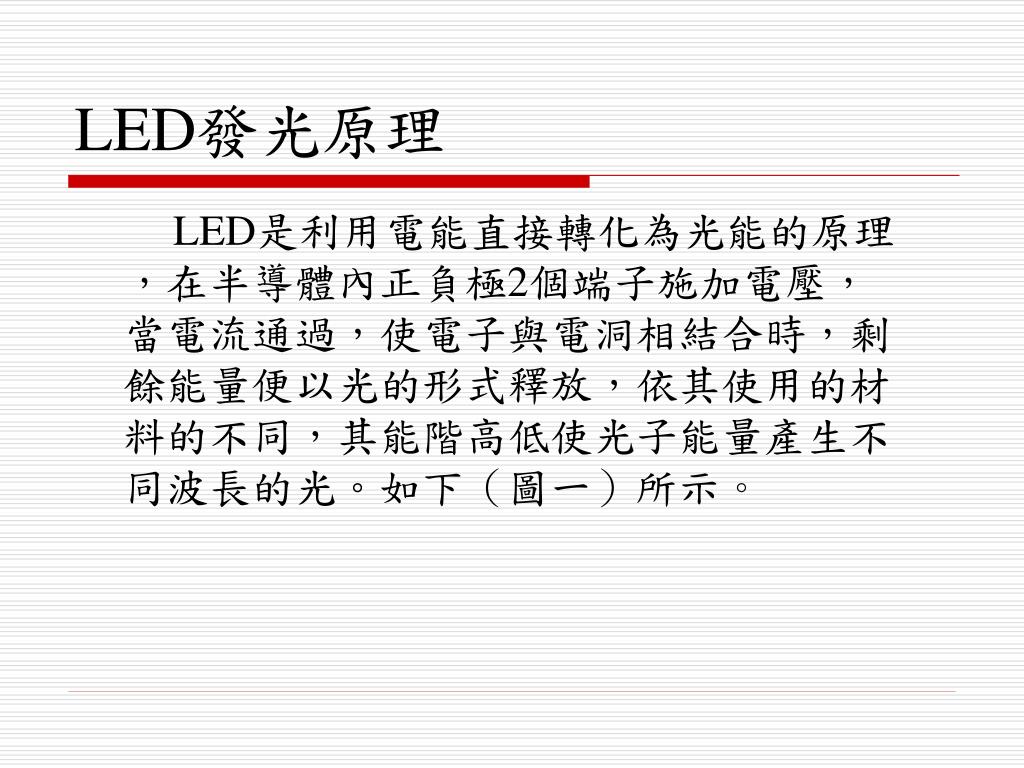

  5. LED發光原理 LED是利用電能直接轉化為光能的原理，在半導體內正負極2個端子施加電壓，當電流通過，使電子與電洞相結合時，剩餘能量便以光的形式釋放，依其使用的材料的不同，其能階高低使光子能量產生不同波長的光。如下（圖一）所示。

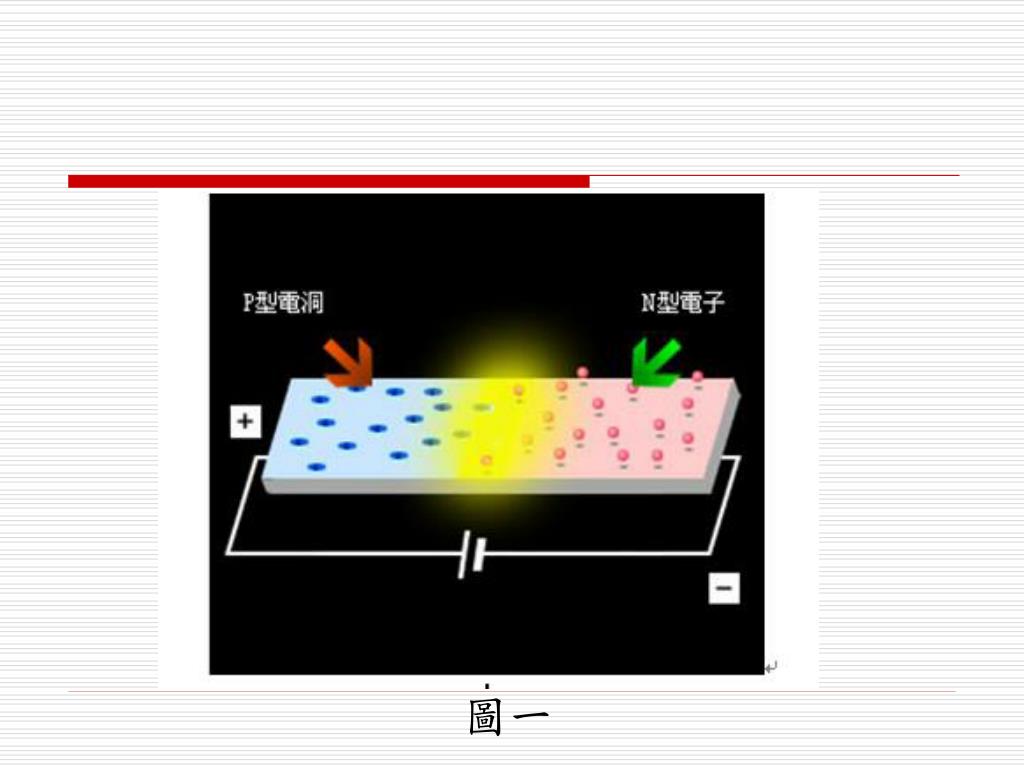

  6. 圖一

  7. LED波長分類

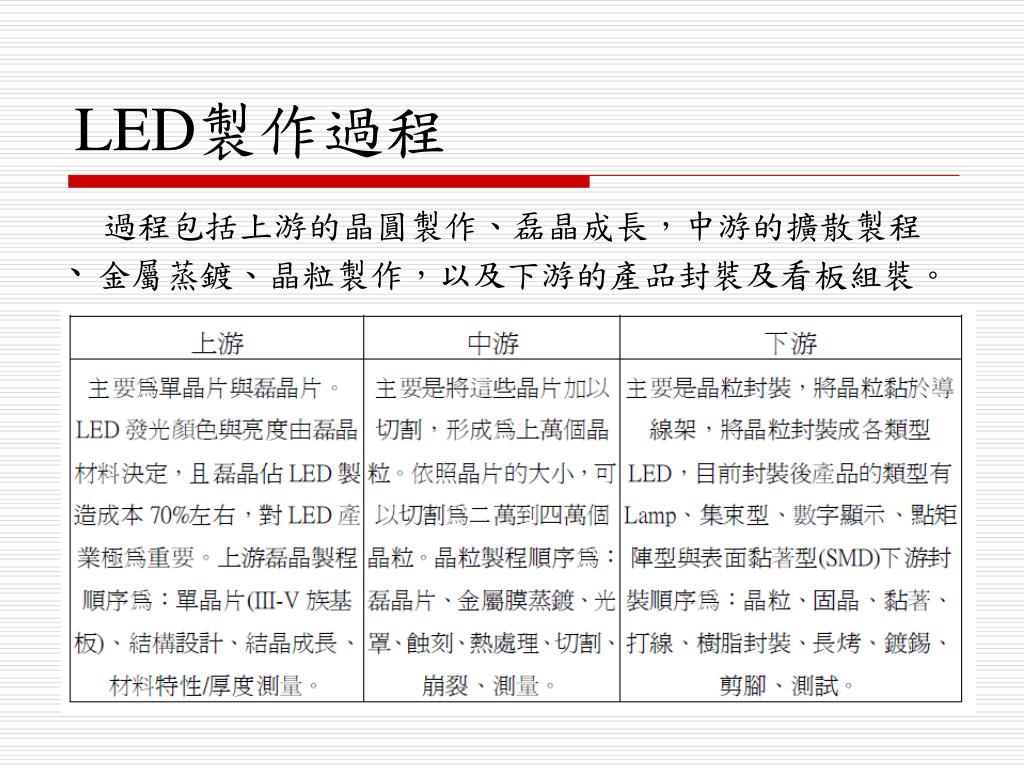

  8. LED製作過程 過程包括上游的晶圓製作、磊晶成長，中游的擴散製程、金屬蒸鍍、晶粒製作，以及下游的產品封裝及看板組裝。

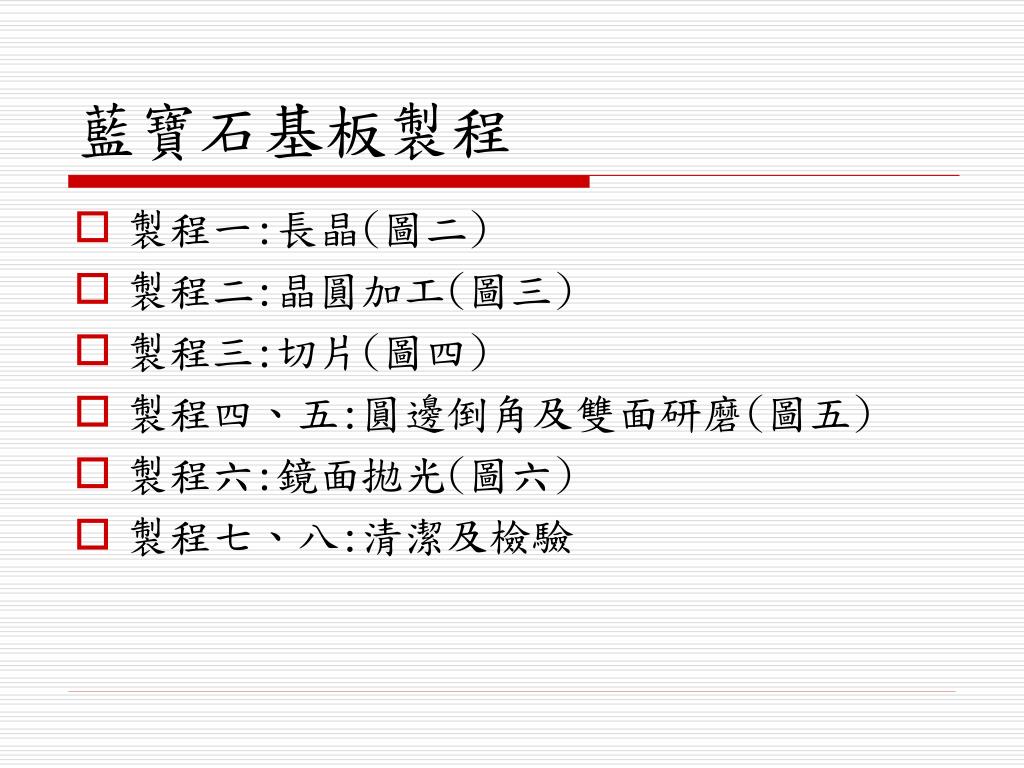

  9. 藍寶石基板製程 • 製程一:長晶(圖二) • 製程二:晶圓加工(圖三) • 製程三:切片(圖四) • 製程四、五:圓邊倒角及雙面研磨(圖五) • 製程六:鏡面拋光(圖六) • 製程七、八:清潔及檢驗

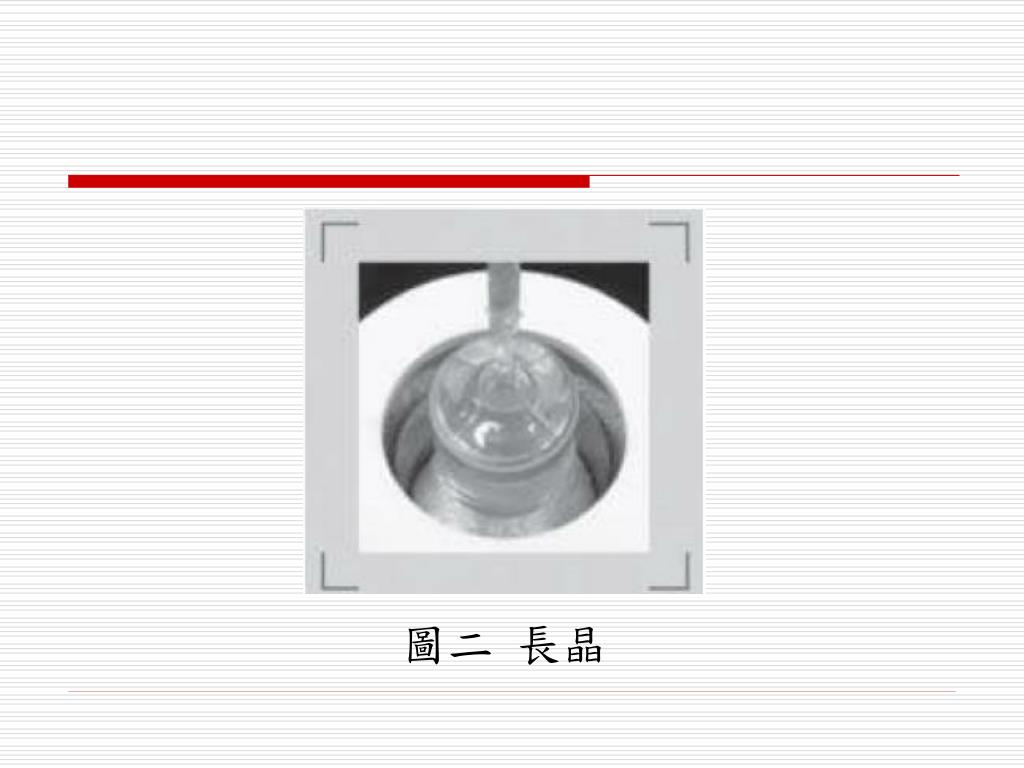

  10. 圖二 長晶

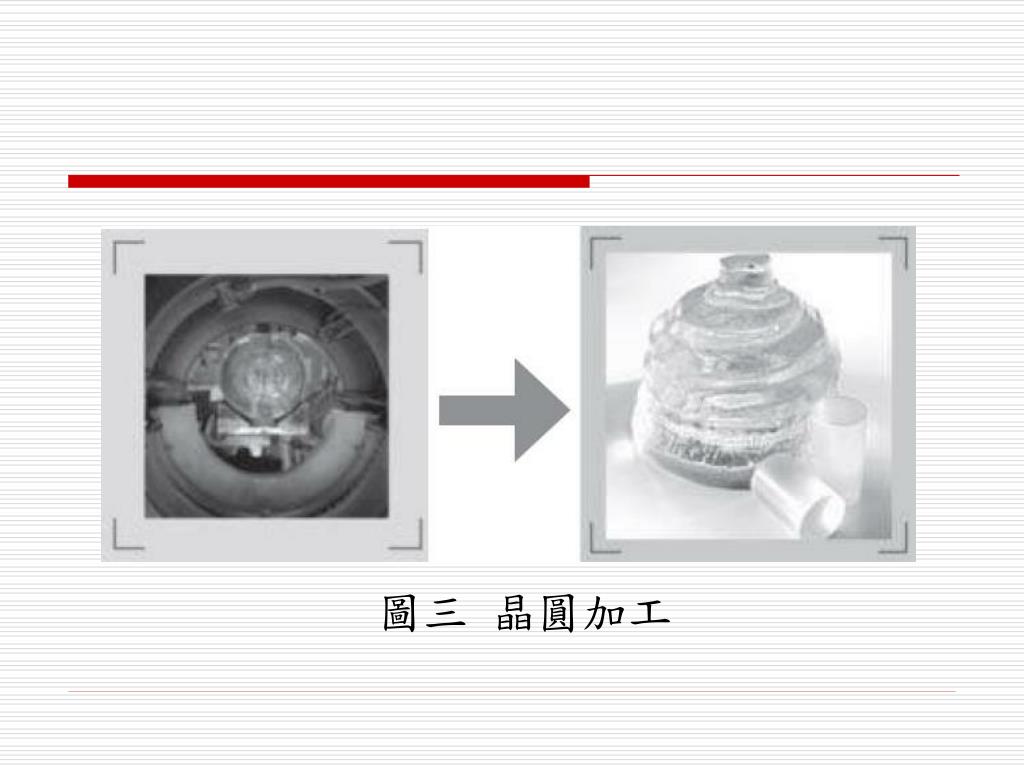

  11. 圖三 晶圓加工

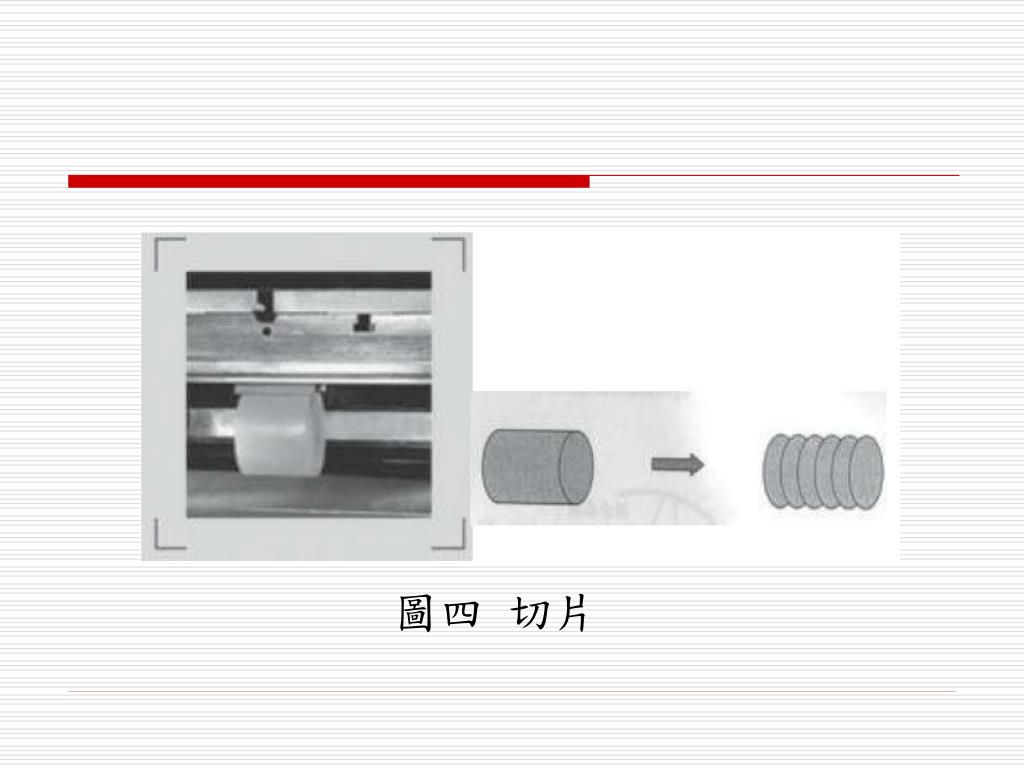

  12. 圖四 切片

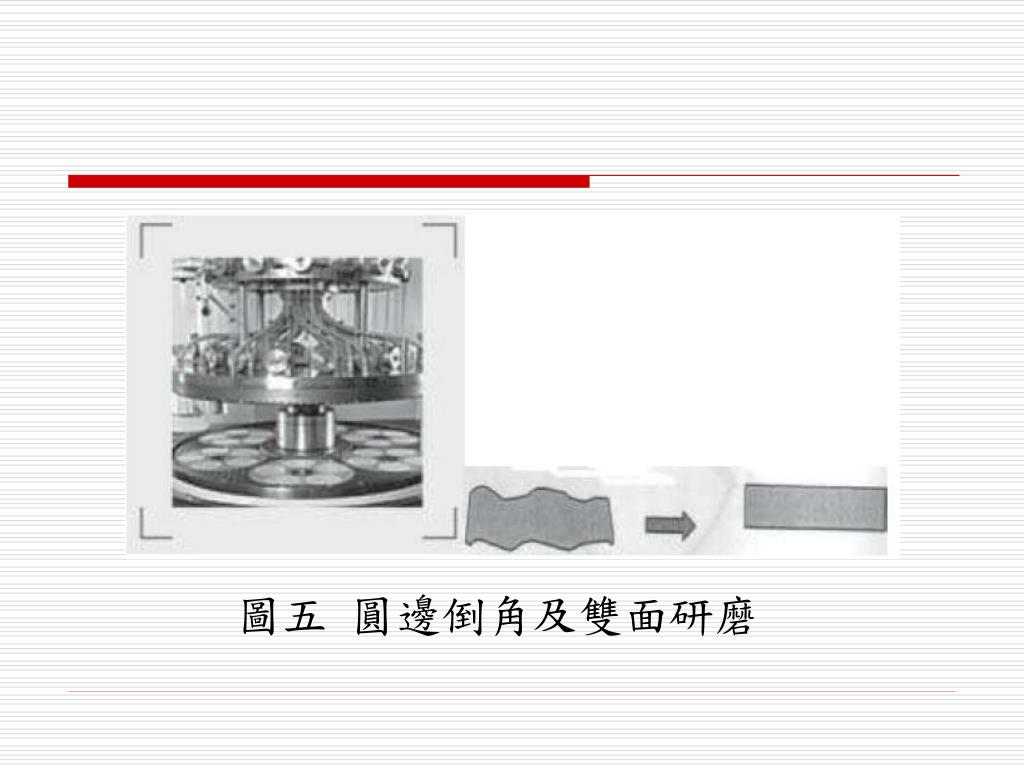

  13. 圖五 圓邊倒角及雙面研磨

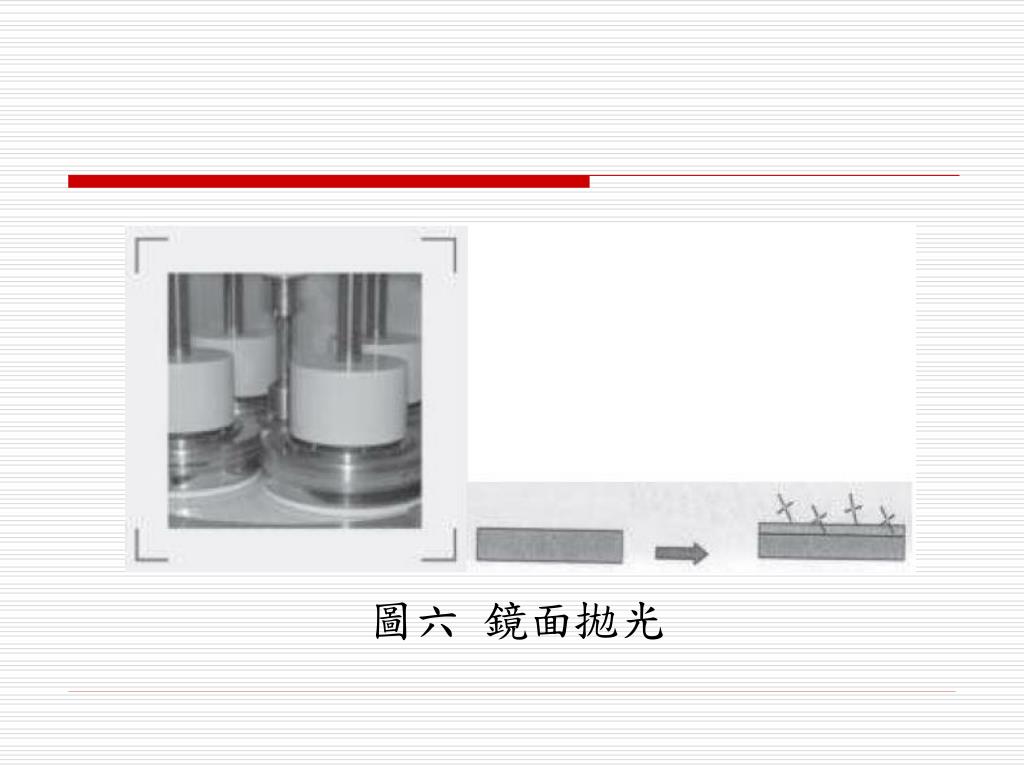

  14. 圖六 鏡面拋光

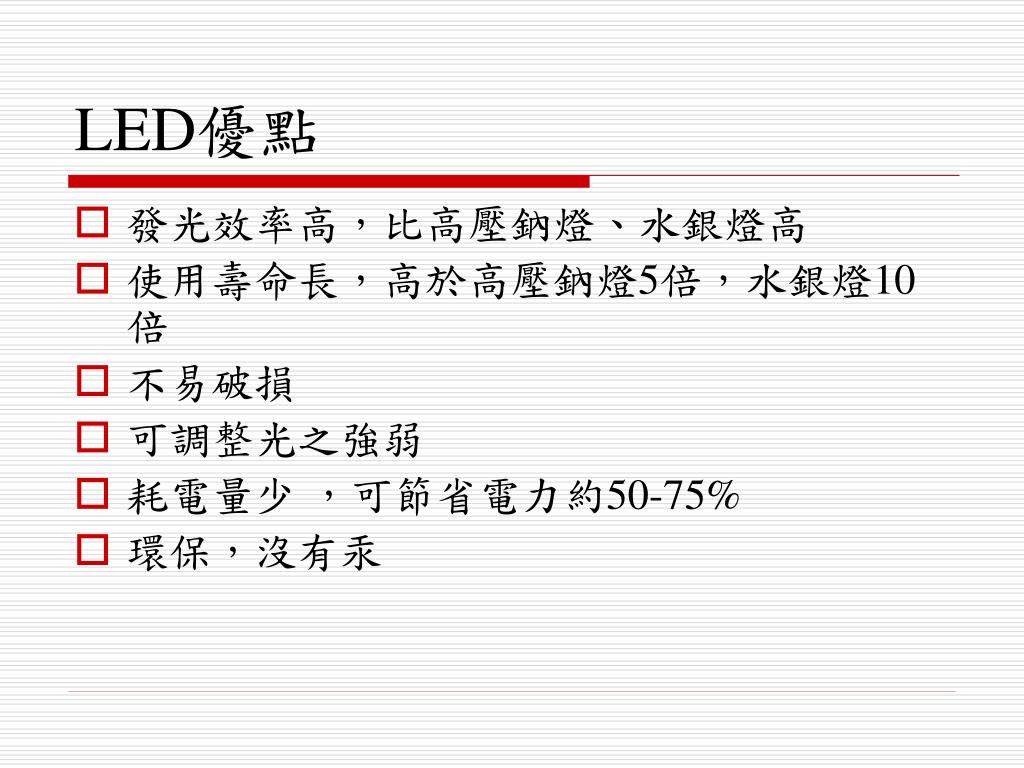

  15. LED優點 • 發光效率高，比高壓鈉燈、水銀燈高 • 使用壽命長，高於高壓鈉燈5倍，水銀燈10倍 • 不易破損 • 可調整光之強弱 • 耗電量少 ，可節省電力約50-75% • 環保，沒有汞

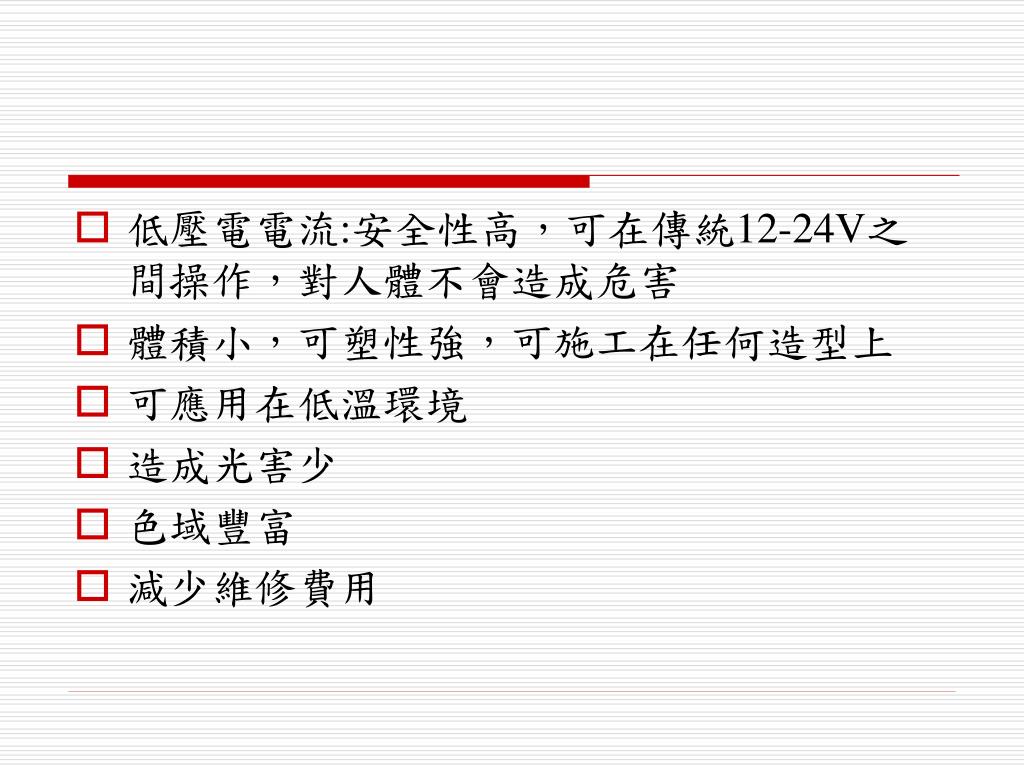

  16. 低壓電電流:安全性高，可在傳統12-24V之間操作，對人體不會造成危害低壓電電流:安全性高，可在傳統12-24V之間操作，對人體不會造成危害 • 體積小，可塑性強，可施工在任何造型上 • 可應用在低溫環境 • 造成光害少 • 色域豐富 • 減少維修費用

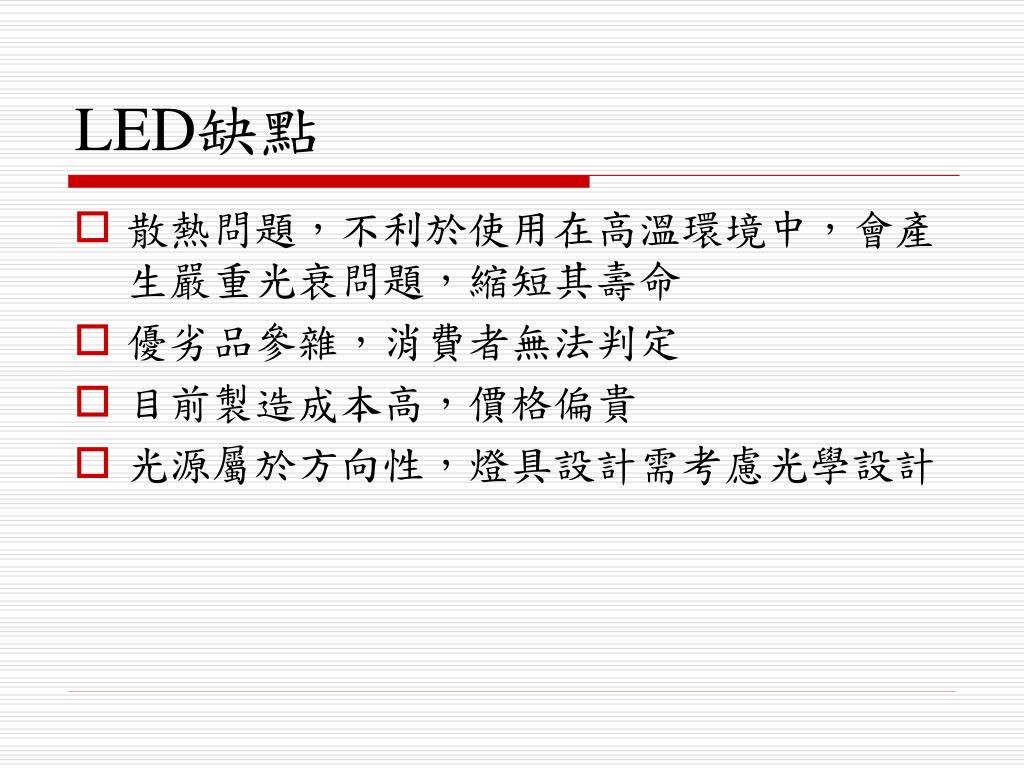

  17. LED缺點 • 散熱問題，不利於使用在高溫環境中，會產生嚴重光衰問題，縮短其壽命 • 優劣品參雜，消費者無法判定 • 目前製造成本高，價格偏貴 • 光源屬於方向性，燈具設計需考慮光學設計

  18. 結論 隨著科技的進步，LED生產技術越來越成熟，近年來LED從手機、LCD背光源，甚至運用到路燈、室內燈照明……等，加上LED不僅效率高、壽命長，而且也不易破損，更重要的是它能節約能源以及環保，現在，LED的使用已經和人類的生活密不可分了。

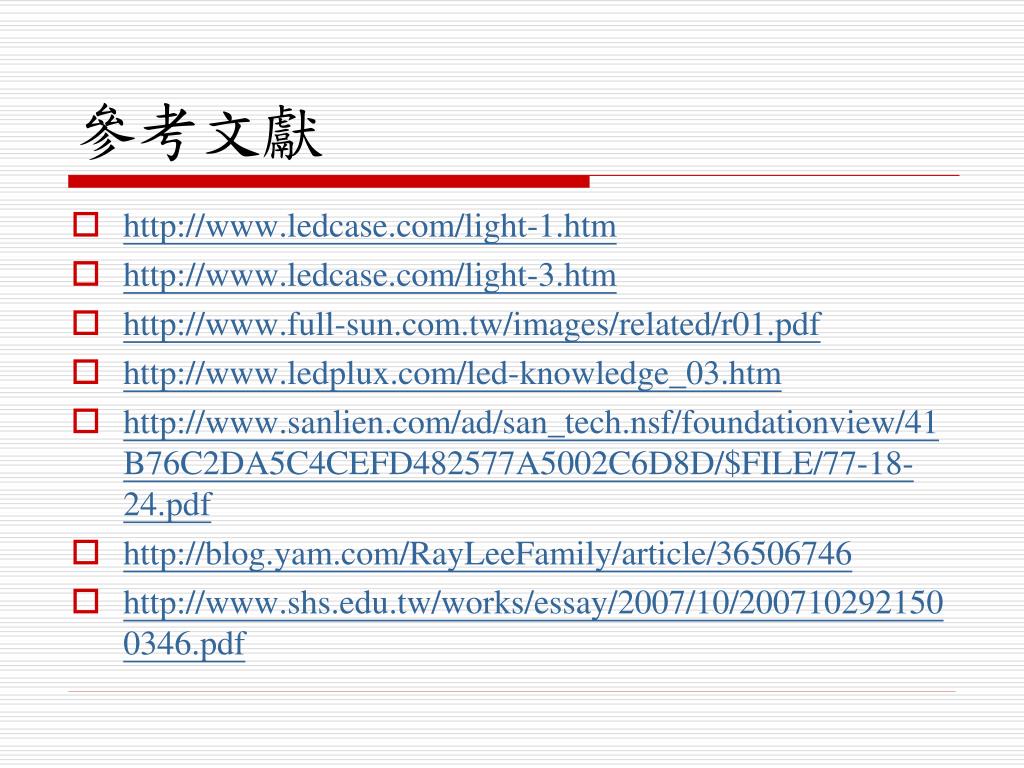

  19. 參考文獻 • http://www.ledcase.com/light-1.htm • http://www.ledcase.com/light-3.htm • http://www.full-sun.com.tw/images/related/r01.pdf • http://www.ledplux.com/led-knowledge_03.htm • http://www.sanlien.com/ad/san_tech.nsf/foundationview/41B76C2DA5C4CEFD482577A5002C6D8D/$FILE/77-18-24.pdf • http://blog.yam.com/RayLeeFamily/article/36506746 • http://www.shs.edu.tw/works/essay/2007/10/2007102921500346.pdf
