  1. 监护仪除颤器基本原理 解放军总医院 曹德森

  2. 主 要 内 容 一、监护仪基本原理 二、除颤器基本原理

  3. 过程质量 传统医疗质量认知模式缺陷 缺 失 医 疗 器 械 安 全 • 治疗结果（治愈率、好转率、病死率）、诊断符 • 合率、三日确诊率、平均住院日、感染率等； • 开机率、成本、效率、效益和器械不良事件。 终末质量 • 诊断、治疗、护理、医技、感控、药 • 剂工作、生活服务、经管、后勤等； • 器械使用、管理、维保、信息。 • 人员、技术、物资和信息等； • 器械、电和气等环境设施。 基础质量 Avedis Donabedian教授1968年提出的医疗质量“结构-过程-结果”三维内涵。 3

  4. 环境 因素 使用 过程 医疗 器械 病人 安全 维保 环节 人员 因素 终末 质量 医疗器械不良事件来源 • 基础质量：人员、器械、环境条件；过程质量：使用过程和维保过程；病人安全和终末医疗质量。

  5. 医疗设备分类名称与编码 急救医疗设备：监护仪682106、除颤器685401、呼吸机685403

  6. 急救医疗设备的特点 闲时多、用时急，要求高 数量大、分布广，占医疗设备资产的10%以上 临床四大急救设备，使危重病人抢救成功率提高到50%以上 除颤器 呼吸机 心肺复苏机 输液泵/注射泵 急救医疗设备的地位和作用

  7. 为了防止患者和使用者遭受电击危险，医用电气设备按照下述类型来制造：为了防止患者和使用者遭受电击危险，医用电气设备按照下述类型来制造： Ⅰ类设备（保护接地） Ⅰ类设备以基本绝缘和保护接地来保证其安全 Ⅱ类设备（双重绝缘：浮地、隔离） Ⅱ类设备以双重绝缘或加强绝缘来保证其安全 Ⅱ类设备以符号“回”来表示 定性：对设计而言。 电气安全防护措施

  8. 防护程度定量评价 —— 医用电气设备可根据它们适用的医疗过程来进一步分类为：B型、BF型和CF型。BF型和CF型可以对心脏除颤器的放电效应起防护作用。 B型 设备——漏电流小于100mA BF型设备——漏电流小于10mA CF型设备——漏电流小于10µA 电气安全防护措施

  9. 常用电气安全符号及涵义

  10. 第一部分监护仪基本原理

  11. 实时监测患者生命体征：对人体重要的生理、生化指标有选择地提取或连续监测，具有存储、显示、分析和控制功能，对超出设定范围的参数发出声光报警，是危重患者救治所必须的仪器。实时监测患者生命体征：对人体重要的生理、生化指标有选择地提取或连续监测，具有存储、显示、分析和控制功能，对超出设定范围的参数发出声光报警，是危重患者救治所必须的仪器。 一、监护仪的概念和临床意义

  12. 各类监护室、急诊室、手术室、术后观察室、导管室等任何有危重患者的地方都需要监护仪。各类监护室、急诊室、手术室、术后观察室、导管室等任何有危重患者的地方都需要监护仪。 监护仪的临床应用范围 8 waveforms ECG Arrhythmia ST 12-lead NBP 3-4 IBPs CO Resp. Mech. SpO2 EEG 6-8 waveforms ECG Arrhy/ST NBP SpO2 etCO2 Multiple IBPs Agents Temps BIS 6 waveforms ECG Arrhythmia ST 12-lead NBP IBPs SpO2 CO 6 waveforms ECG Resp./apnea FiO2 NBP Resp. SpO2 tcO2/CO2 EEG 4-5 waveforms ECG Arrhy/ST NBP SpO2 etCO2/Resp Temp 4-5 waveforms ECG NBP SpO2 etCO2/Resp Temp 心内科 急救 ICU 新生儿ICU 手术室 复苏室

  13. ECG\RESP\TEMP测量（心电\呼吸\体温） 血氧饱和度SpO2 无创血压NIBP 有创血压IBP 心排量CO 呼末二氧化碳CO2 麻醉气体浓度AG 二、监护仪的基本原理

  14. 2.1心电(ECG)监护 在每个心动周期，窦房结产生的兴奋依次向心房和心室传导中，所出现的生物电变化，可通过组织传导到全身，将电极置于躯体一定部位记录到的心电变化称为心电图。 二、监护仪的基本原理

  15. 分为节律监测和心率监测，通过监测可发现心脏节律异常，各种心率紊乱如房性、室性早博、心肌供血情况、电解质紊乱等。分为节律监测和心率监测，通过监测可发现心脏节律异常，各种心率紊乱如房性、室性早博、心肌供血情况、电解质紊乱等。 引起心率增快的原因 1）缺氧 2）发热 3） 血压早期下降 4）失血 5） 疼痛 6）药物 7）异位节律等 引起心率减少的原因 1）极度缺氧 2）心肌缺血 3）心脏抑制药物中毒 4）危重情况 5）室颤至停搏死亡 6）传导阻滞 7）电解质高钾等情况 ECG的临床意义

  16. 3对肢体导联、3对加压肢体导联和6对胸导联 三导 六导 I I RA LA RA LA aVRaVL II III II III aVF LL RL LL ECG导联及其测量原理

  17. 心电信号检测电路框图 输入电路 心电放大 显示和记录 电源电路 监护仪电路原理

  18. 2.2 血压（NIBP/IBP） 血压是指血管内流动的血液对单位面积血管壁的侧压力（压强）。在心脏的每次收缩和舒张过程中，血流对血管壁的压力也随着变化而变化，分别以收缩压和舒张压表示。 动脉血压是估计心血管功能的最常用方法，与心排量和外周血管阻力有直接关系，及时准确的监测动脉血压，对于了解病情、指导心血管疾病的治疗和保障危重病人的安全具有重要意义。 二、监护仪的基本原理

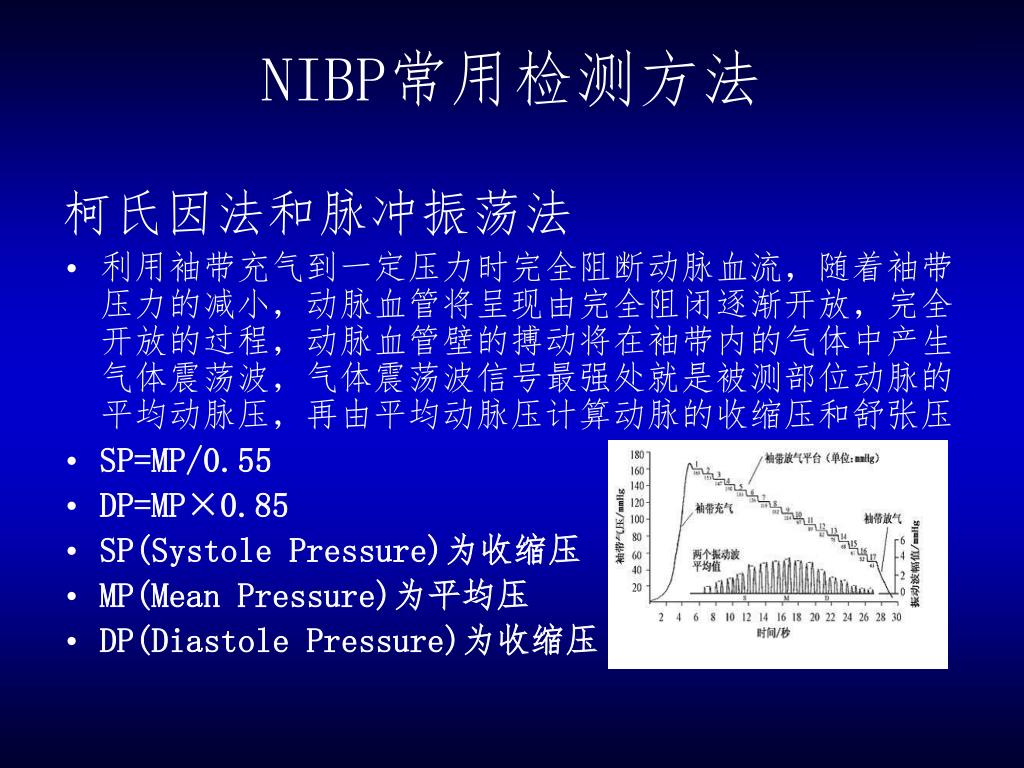

  19. 柯氏因法和脉冲振荡法 利用袖带充气到一定压力时完全阻断动脉血流，随着袖带压力的减小，动脉血管将呈现由完全阻闭逐渐开放，完全开放的过程，动脉血管壁的搏动将在袖带内的气体中产生气体震荡波，气体震荡波信号最强处就是被测部位动脉的平均动脉压，再由平均动脉压计算动脉的收缩压和舒张压 SP=MP/0.55 DP=MP×0.85 SP(Systole Pressure)为收缩压 MP(Mean Pressure)为平均压 DP(Diastole Pressure)为收缩压 NIBP常用检测方法

  20. 由CPU、充气泵、电磁气阀、充气袖袋、压力传感器、放大、过压保护和数据采集电路等构成。由CPU、充气泵、电磁气阀、充气袖袋、压力传感器、放大、过压保护和数据采集电路等构成。 NIBP原理框图

  21. 2.3血氧饱和度（SPO2） 血氧饱和度是血液中被氧结合的氧合血红蛋白(HbO2)的容量占全部可结合的血红蛋白(Hb)容量的百分比,即血液中血氧的浓度,是呼吸循环的重要生理参数。 二、监护仪的基本原理

  22. 血氧饱和度原理框图

  23. 主要依据以下标准： 1) GB9706.1: 1995医用电气设备 第一部分： 安全通用要求 2) GB/T14710: 1993医用电气设备 环境要求及试验方法 3) JJG 760-2003 心电监护仪 4) JJG（京) 26-1998 无创血压（示波法）监护仪检定规程 5) JJF（京）31-2003 脉搏血氧计试行校准规范 监护仪技术指标检测标准

  24. Ag-AgCl电极使用时，进行皮肤处理、擦生理盐水或涂导电糊等(减小干扰和基漂)；Ag-AgCl电极使用时，进行皮肤处理、擦生理盐水或涂导电糊等(减小干扰和基漂)； 一次性电极片 ECG电极片 一次性电极片及常见不良反应

  25. 第二部分除颤器基本原理

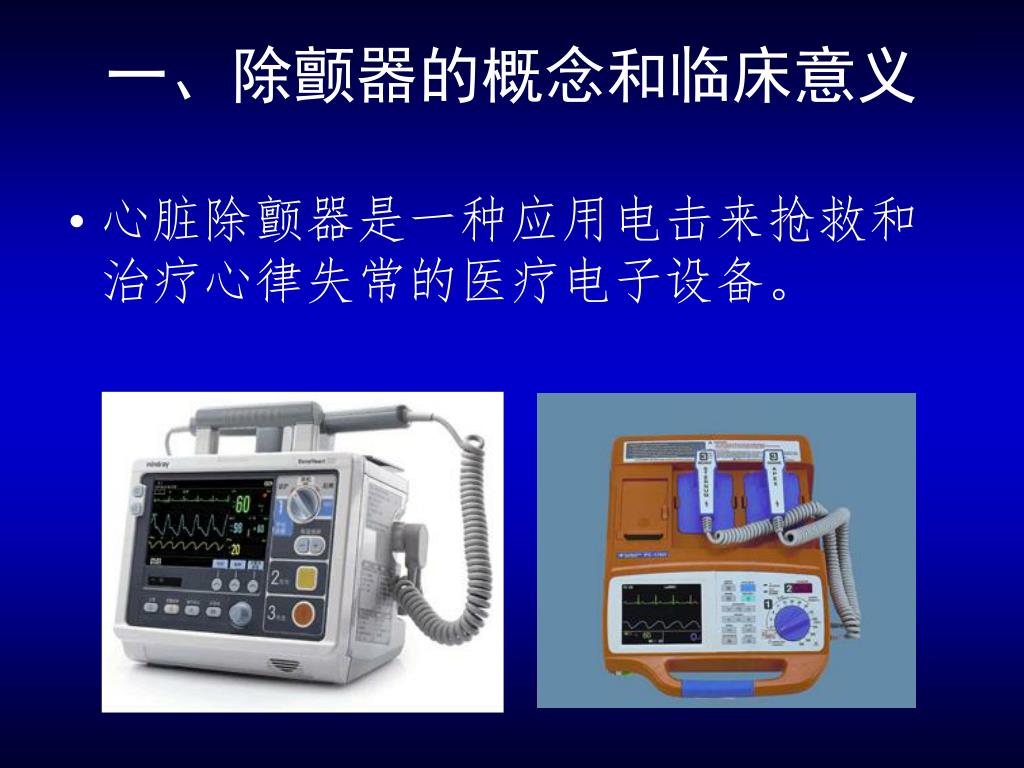

  26. 心脏除颤器是一种应用电击来抢救和治疗心律失常的医疗电子设备。心脏除颤器是一种应用电击来抢救和治疗心律失常的医疗电子设备。 一、除颤器的概念和临床意义

  27. 美国心脏协会研究表明，使用除颤器，每延迟一分钟，病人生存机会就减少10%。美国心脏协会研究表明，使用除颤器，每延迟一分钟，病人生存机会就减少10%。 除颤器工作原理图

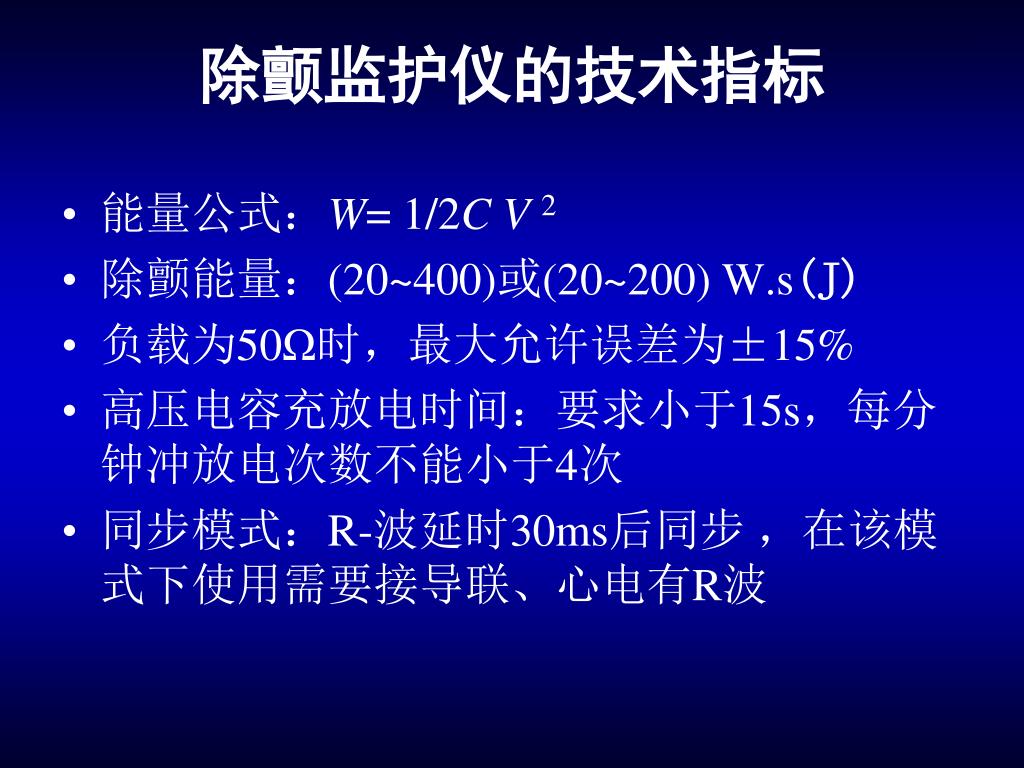

  28. 能量公式：W= 1/2C V 2 除颤能量：(20~400)或(20~200) W.s(J) 负载为50Ω时，最大允许误差为±15% 高压电容充放电时间：要求小于15s，每分钟冲放电次数不能小于4次 同步模式：R-波延时30ms后同步 ，在该模式下使用需要接导联、心电有R波 除颤监护仪的技术指标

  29. 东北网8月9日电：据美联社报道，美国医疗机构最近对体外除颤器的安全性进行了审查，合格率只有 80%。 除颤监护仪常见不良事件 • 哈佛医学院的研究人员发现，在过去十年，五分之一的体外除颤器出现故障而被召回。由于体外除颤器故障， 370 名病人死亡。

  30. 主要依据的标准 GB 9706.8-1995 心脏除颤器和心脏除颤监护的专用安全要求 WSB 64-2003 心脏除颤器和心脏除颤器检定规程 IEC601-2-31 Particular requirements for the safety of external cardiac pacemakers with internal power source IEC 60601-2-4 Particular requirements for the safety of cardiac defibrillators ANSI/AAMI DF2-1996 Cardiac defibrillator devices 心脏除颤器检测依据的标准

  31. 高级生命支持流程（成人） 2010（新）：传统高级生命支持心脏骤停流程经过简化和综合，以强调高质量心肺复苏，包括： 以足够速率100次/分钟以上和幅度5cm按压； 保证每次按压后胸廓回弹，尽可能减少按压中断； 新方案：单次除颤后，两分钟内完成5组30次按压+2次通气，避免过度通气；然后检查心率后，再视情况进行单次电击； 强调应在心肺复苏非中断期间组织高级生命支持操作。

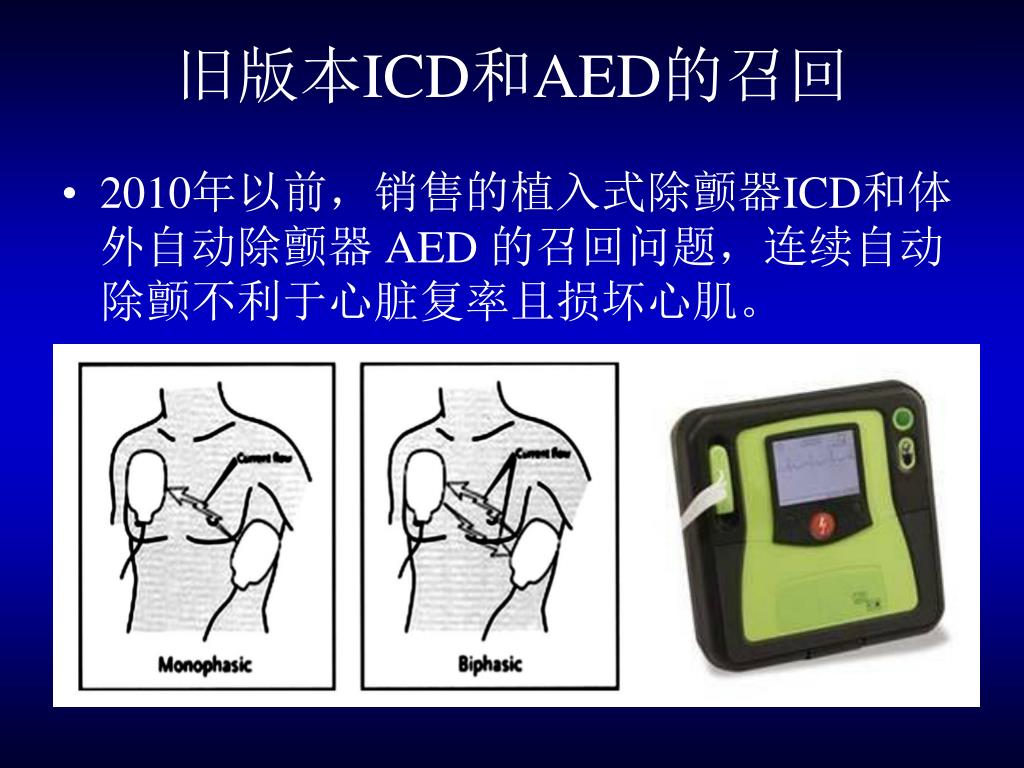

  32. 2010年以前，销售的植入式除颤器ICD和体外自动除颤器 AED 的召回问题，连续自动除颤不利于心脏复率且损坏心肌。 旧版本ICD和AED的召回
