电流的磁场

电流的磁场 淮安市启明中学　俞松梅

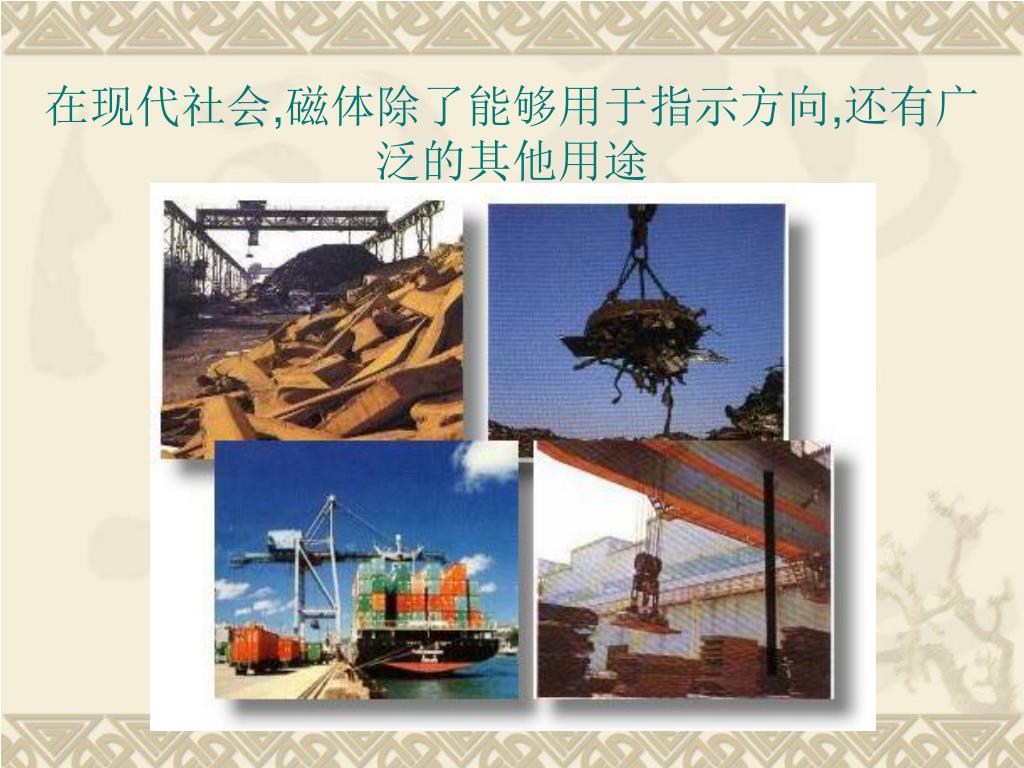

在现代社会,磁体除了能够用于指示方向,还有广泛的其他用途在现代社会,磁体除了能够用于指示方向,还有广泛的其他用途

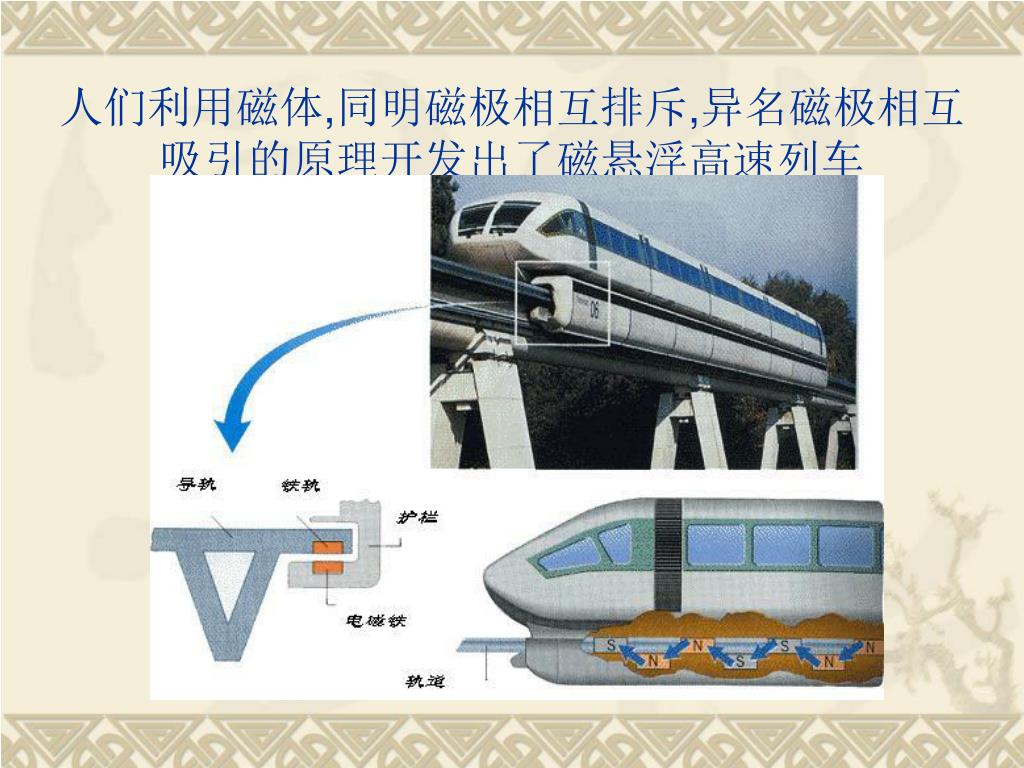

人们利用磁体,同明磁极相互排斥,异名磁极相互吸引的原理开发出了磁悬浮高速列车人们利用磁体,同明磁极相互排斥,异名磁极相互吸引的原理开发出了磁悬浮高速列车

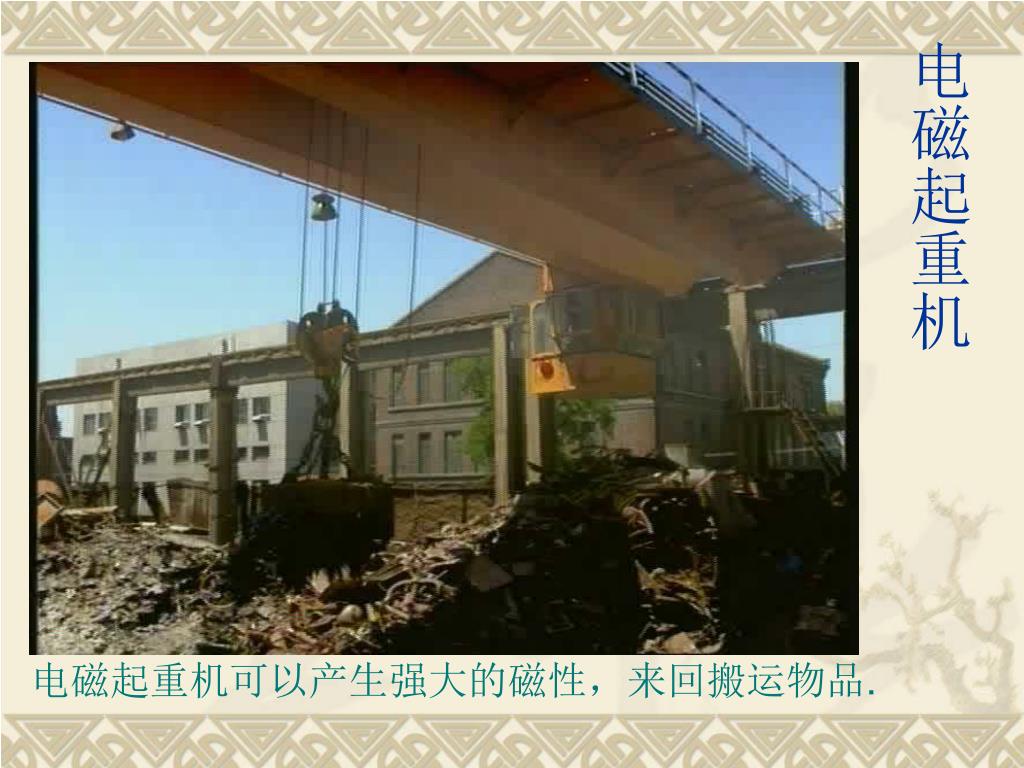

电磁起重机 电磁起重机可以产生强大的磁性，来回搬运物品.

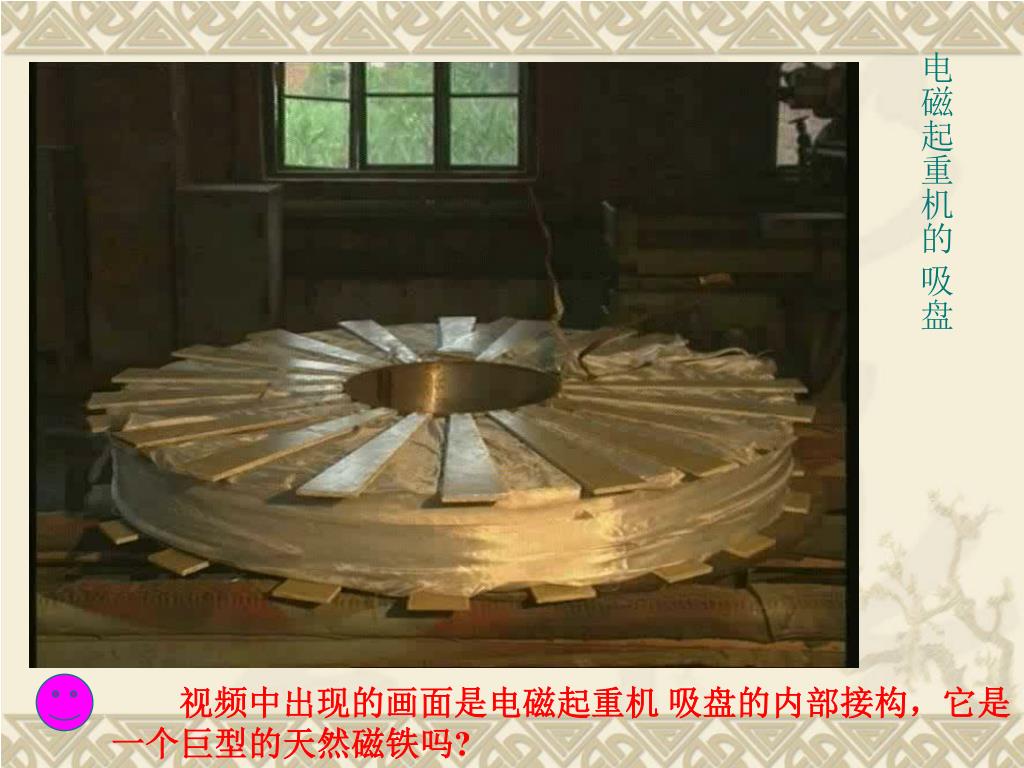

电磁起重机的吸盘 视频中出现的画面是电磁起重机吸盘的内部接构，它是一个巨型的天然磁铁吗?

19世纪丹麦物理学家，第一个 成功的发现电与磁之间的联系

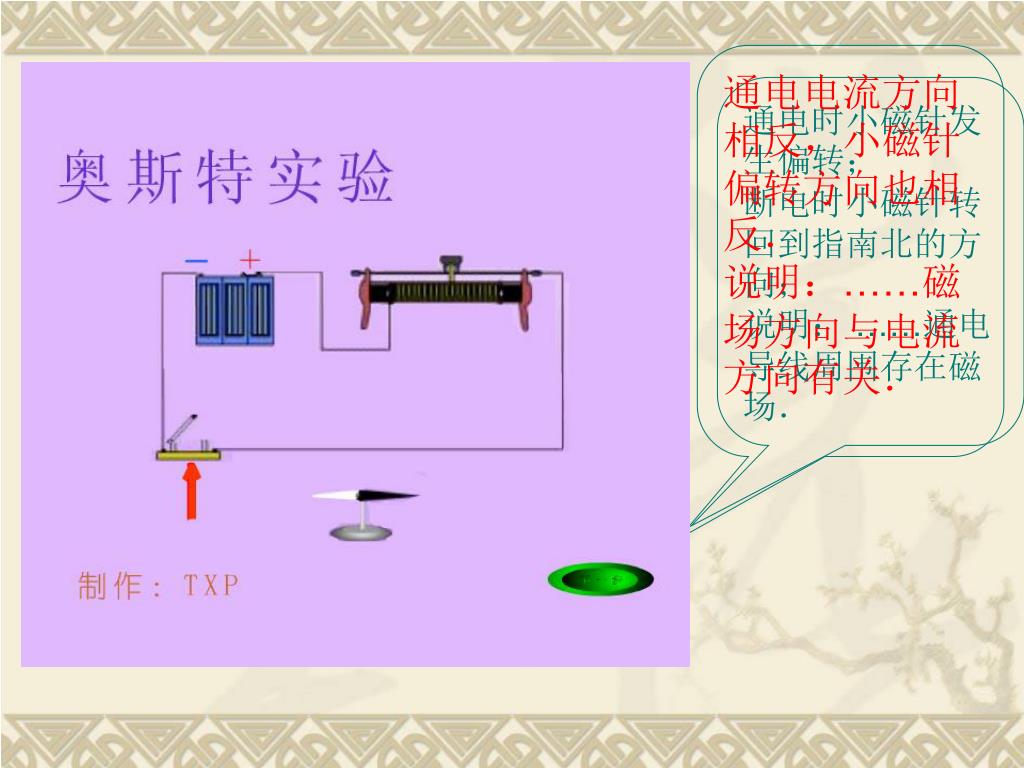

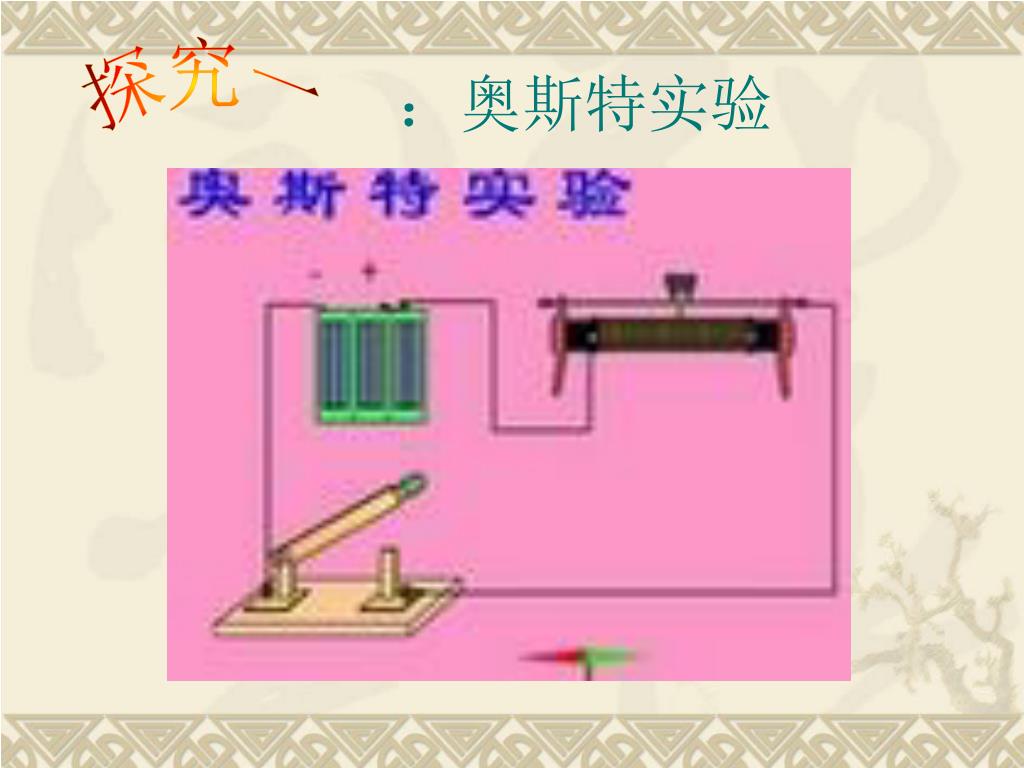

：奥斯特实验 探究一

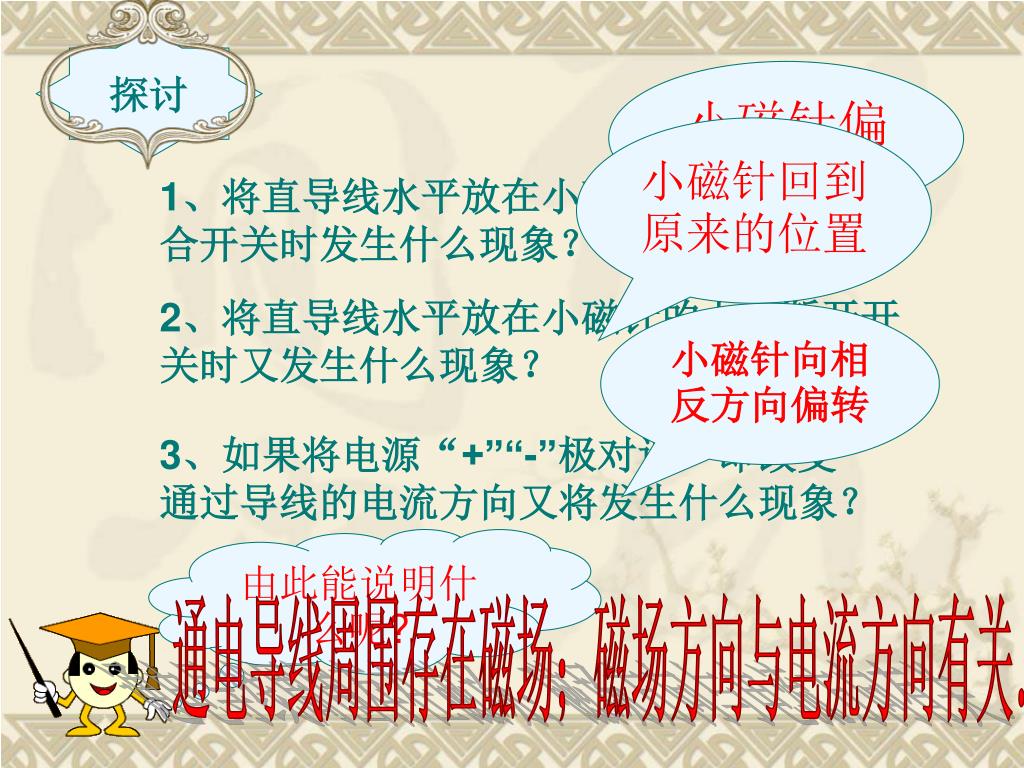

探讨小磁针偏转小磁针回到原来的位置 1、将直导线水平放在小磁针的上方闭合开关时发生什么现象？ 2、将直导线水平放在小磁针的上方断开开关时又发生什么现象？小磁针向相反方向偏转 3、如果将电源“+”“-”极对调，即改变通过导线的电流方向又将发生什么现象？由此能说明什么呢? 通电导线周围存在磁场；磁场方向与电流方向有关．

通电电流方向相反，小磁针偏转方向也相反． 说明：……磁场方向与电流方向有关．通电时小磁针发生偏转；断电时小磁针转回到指南北的方向；说明： ……通电导线周围存在磁场．

科学家们后来有了新的发现他们将直导线绕制成螺线形的螺线管通电……科学家们后来有了新的发现他们将直导线绕制成螺线形的螺线管通电…… 通电直导线周围存在磁场，但是磁性很弱啊!

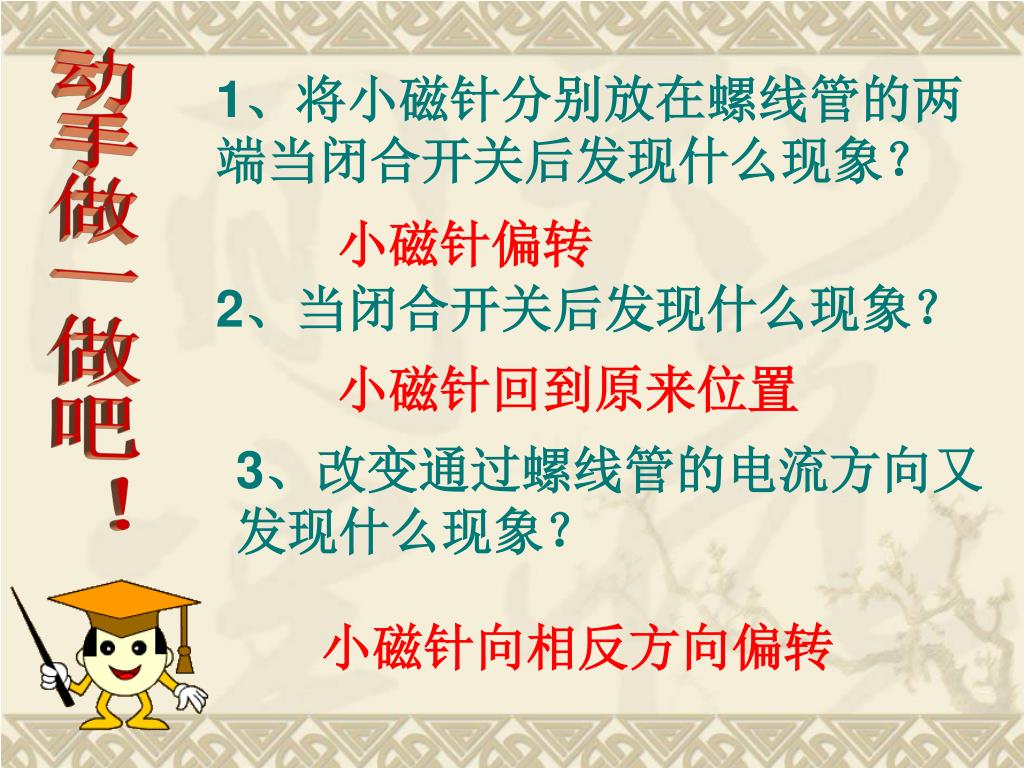

1、将小磁针分别放在螺线管的两端当闭合开关后发现什么现象？1、将小磁针分别放在螺线管的两端当闭合开关后发现什么现象？小磁针偏转动手做一做吧！ 2、当闭合开关后发现什么现象？小磁针回到原来位置 3、改变通过螺线管的电流方向又发现什么现象？小磁针向相反方向偏转

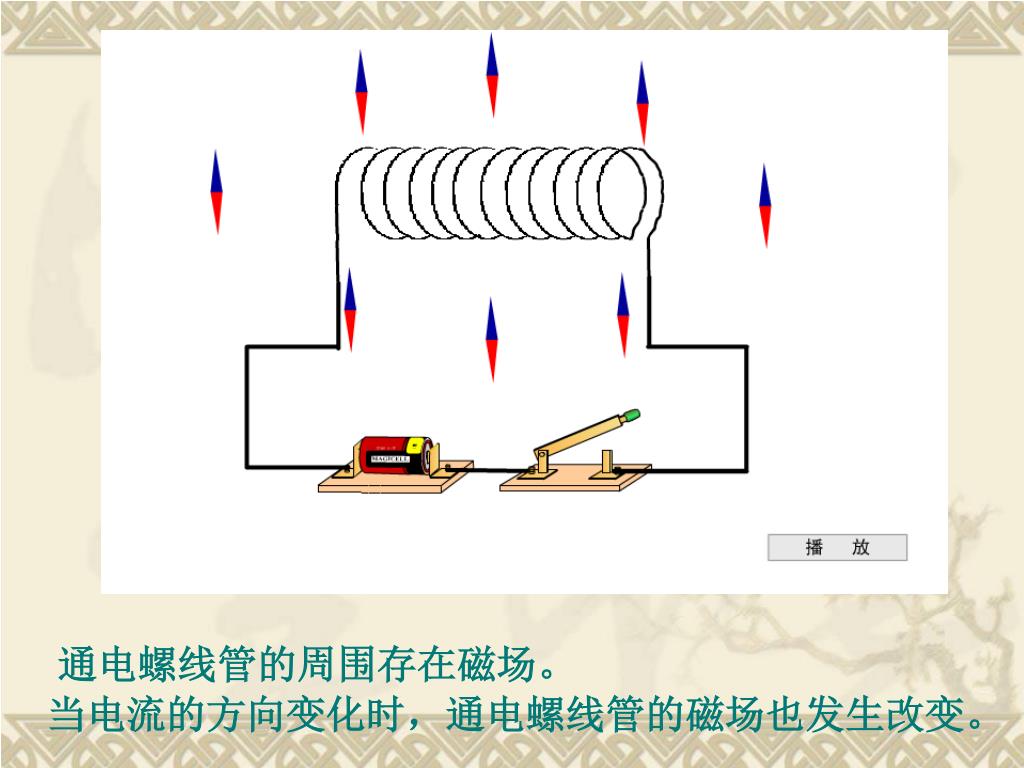

通电螺线管的周围存在磁场。 当电流的方向变化时，通电螺线管的磁场也发生改变。

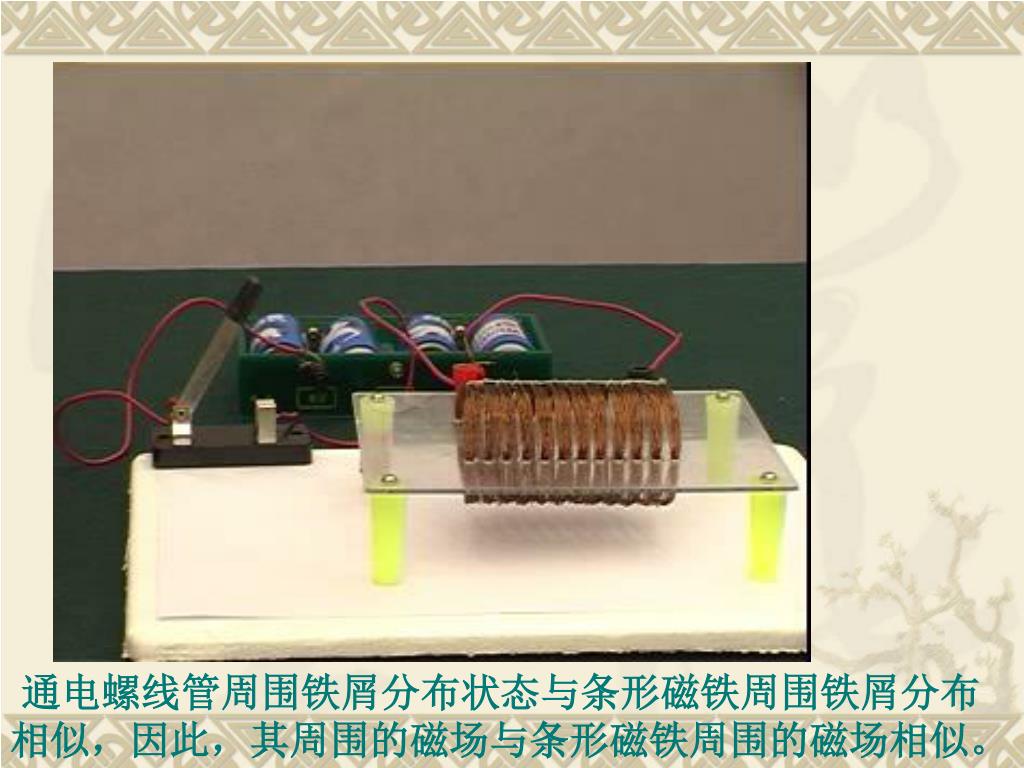

通电螺线管周围铁屑分布状态与条形磁铁周围铁屑分布相似，因此，其周围的磁场与条形磁铁周围的磁场相似。通电螺线管周围铁屑分布状态与条形磁铁周围铁屑分布相似，因此，其周围的磁场与条形磁铁周围的磁场相似。

通电螺线管周围的磁场与条形磁铁周围的磁场相似。那他是不是也象条形磁体一样有两极呢？怎样分布的呢？通电螺线管周围的磁场与条形磁铁周围的磁场相似。那他是不是也象条形磁体一样有两极呢？怎样分布的呢？回想一下条形磁体的磁极我们可以通过小磁针来判定通电螺线管的磁极. 你能动手做一做吗?

那多麻烦啊! 有没有更好的方法啊? 是不是每一次都要用小磁针才能判定螺线管的磁极呢? 科学家安培发现人握紧的拳头与螺线管是不是有一定关联呢?

同学们！ 　　一寸光阴一寸金，今天的这堂课你们学到了什么呢？　　让我们一起来总结一下吧！

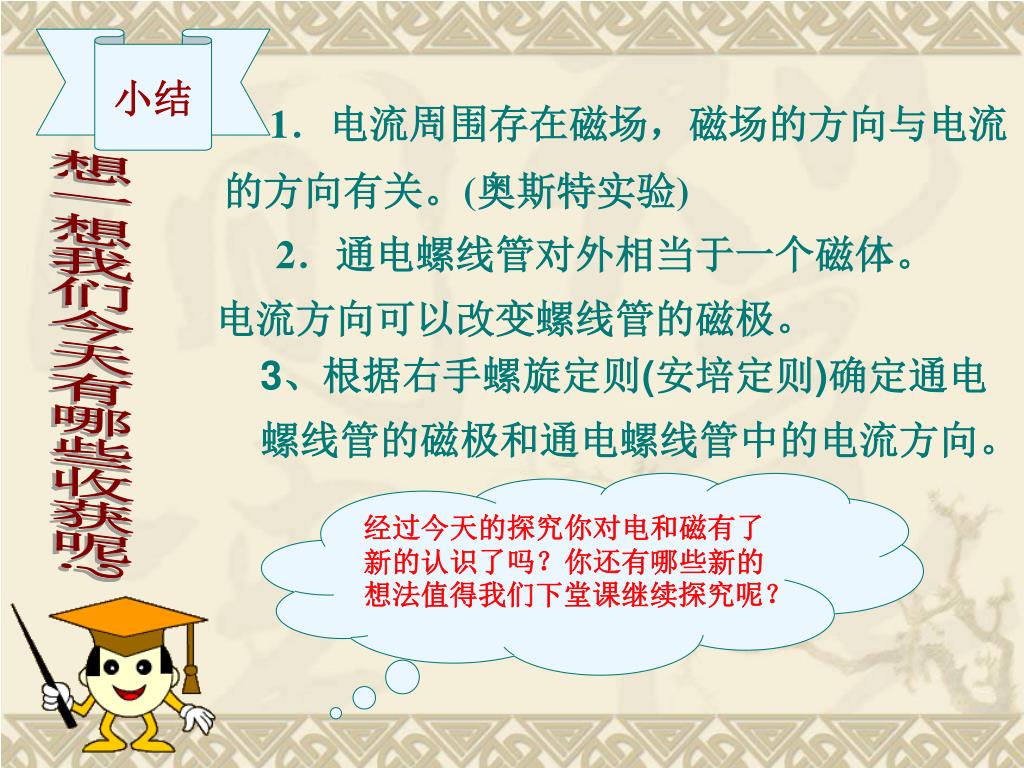

小结 1．电流周围存在磁场，磁场的方向与电流的方向有关。(奥斯特实验) 2．通电螺线管对外相当于一个磁体。电流方向可以改变螺线管的磁极。想一想我们今天有哪些收获呢? 3、根据右手螺旋定则(安培定则)确定通电螺线管的磁极和通电螺线管中的电流方向。经过今天的探究你对电和磁有了新的认识了吗？你还有哪些新的想法值得我们下堂课继续探究呢？

下课

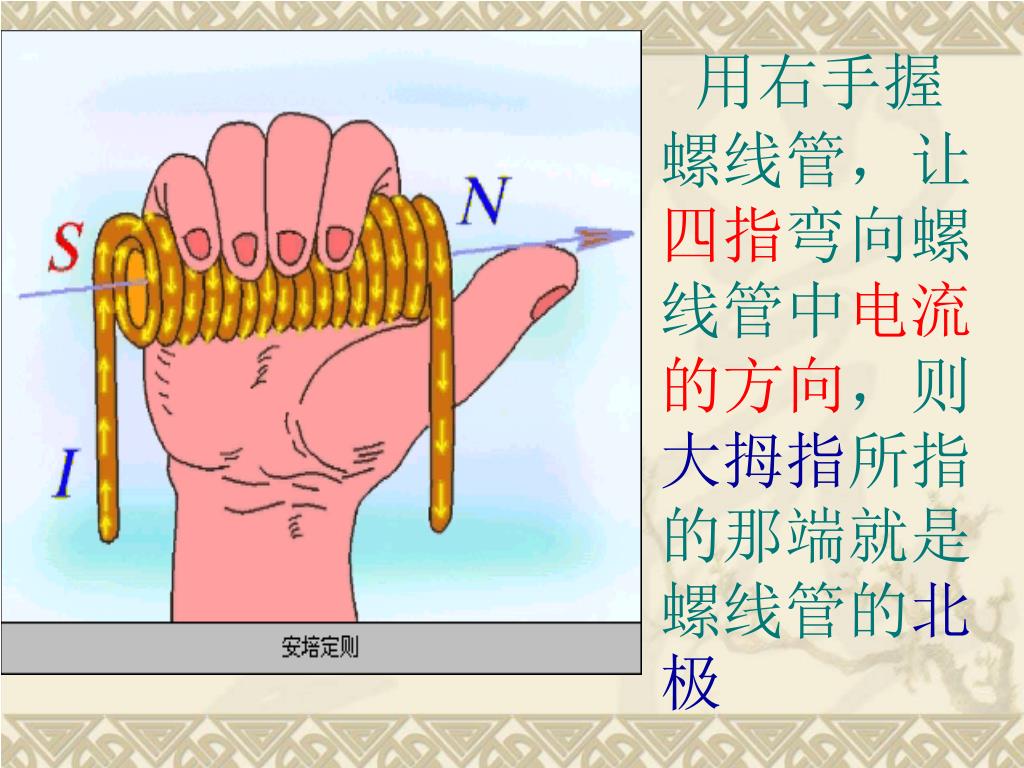

用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极
