4D- Энергоаудит и оптимизация энергоэффективности

1. 4D-Энергоаудит и оптимизация энергоэффективности

2. Направления деятельности CPS Газотурбинные и угольные станции Энергия для зданий

3. Обзор направлений деятельности CPS:полный спектр услуг для решения проблем высочайшей сложности в сфере энергоэффективности, газотурбинного оборудования и смежных областях • 4D-Энергоаудит зданий, комплексов и прочих объектов • Информационно-измерительные системы • Разработка концепции энергосбережения • Проектирование и ввод в эксплуатацию электростанций • Решение проблем сгорания, охлаждения и теплопередачи • Управление сроком службыдеталей, оценка долговечности и остаточного ресурса • Вычислительная гидродинамика (CFD) • АСУ ТП для объектов тепло- и электроэнергетики • Акустика: анализ акустических нагрузок и акустические системы • Экологические технологии: защита и улучшение окружающей среды

4. Энергоаудит и энергоэффективность 4D-энергоаудит: средство достижения высокой энергоэффективности, снижения капитальных вложений в строительство и понижения эксплуатационных расходов Подход CPS к энергоаудиту объектов с использованием транзиентного компьютерного моделирования

5. Стандартный подход к построению ИС* Основные недостатки общепринятой практики построения ИС*, приводящие к серьезным потерям: • Завышенные масштабы системы→ Завышение размеров системы вследствие проектирования по принципу «наихудший вариант» • Снижение эффективности системы→ Завышенный масштаб приводит к работе системы в нерасчетном режиме и, как следствие, потере эффективности • Отсутствие подтверждения проекта→ Незавершенность конструкторского процесса и чисто символическое использование проектировочных инструментов из-за отсутствия сравнения проектной мощности и реального измереннногопотребления *) ИС = Инженерные Системы, включающие в себя электрические системы, канализационные системы, отопление, вентиляцию и кондиционирование.

6. Сэкономленные = заработанные деньги Возможности снижения расходной части объектов: • Снижение инвестиций в ИС* (капитальных вложений в оборудование и подключение): • → Исключение избыточности путем использования точно рассчитанных критериев проектирования и построения системы • Снижение эксплуатационных расходов (оплата за использование энергии и за установленную мощность) • → Эффективное использование энергии благодаря инновационным технологиям и снижению пиковой потребности системы *) ИС = Инженерные Системы, включающие в себя электрические системы, канализационные системы, отопление, вентиляцию и кондиционирование.

7. Снижение инвестиций Исключение избыточности: Детальный анализ энергопотребления Квартира1: Пиковая нагр. = 10.4 кВтУстановлено = 9.6 кВт Кросс-секция этажа здания, влияние солнца Квартира 8: Пиковая нагр. = 7.3 кВт Установлено = 9.6 кВт Возможность безрискового снижения мощности кондиционеров на 30%

8. Снижение капитальных вложений Типовой пример снижения инвестиций в ИС*: Снижение инвестиций путем проектирования системы исходя из точно рассчитанных исходных данных - 30% - 25% *) ИС = Инженерные Системы, включающие в себя электрические системы, канализационные системы, отопление, вентиляцию и кондиционирование.

9. Снижение капитальных вложений Расчет типового примера инвестиций: жилой комплекс 93’000 м2 Инвестиционные сбережения • CPS достигает сбережений используя: • Вероятностную методику • Детальный анализ энергозатрат (дальнейший анализ в следующих слайдах) Эксплуатационные сбережения

10. Снижение капитальных вложений Исключение избыточности: Вероятностный метод в проектировании Оптимальный масштаб Избыточный масштаб ~ Нулевая вероятность высокой нагрузки Наихудший вариант нагрузки = 5‘393 RT

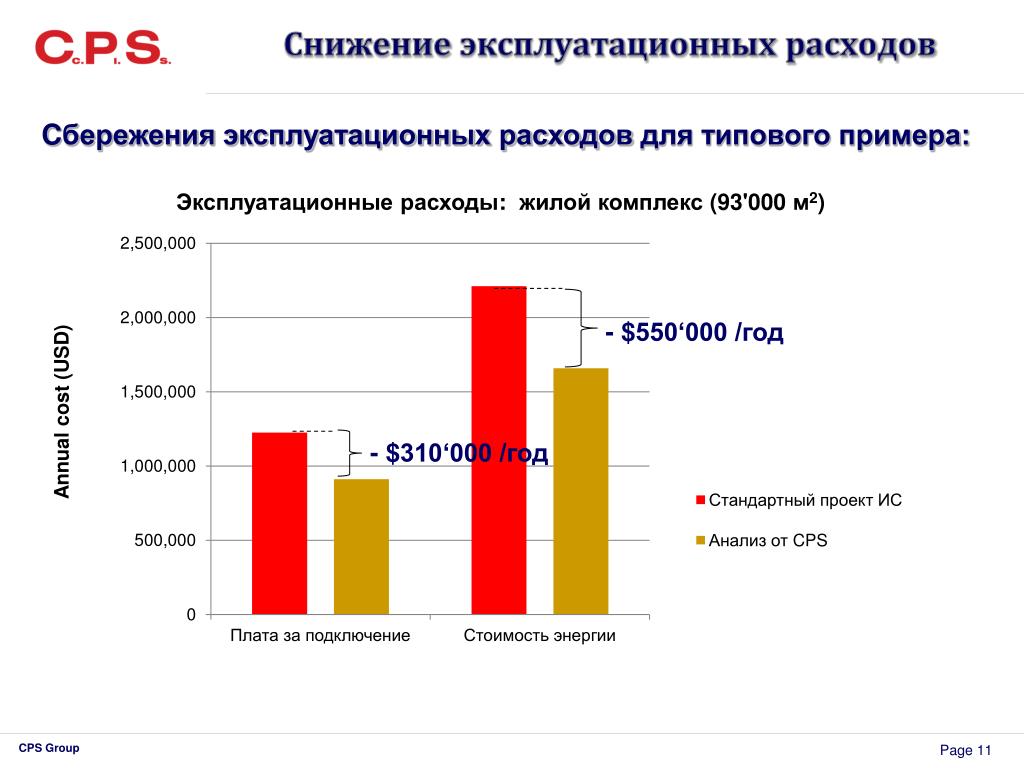

11. Снижение эксплуатационных расходов Cбережения эксплуатационных расходовдля типового примера: - $550‘000 /год - $310‘000 /год

12. Снижение эксплуатационных расходов Расчет типового примера: жилой комплекс 93’000 м2 • CPS достигает сбережений используя: • Концепцию Автоматически Контролируемой Вентиляции (АКВ) Снижение эксплуатаци- онных расходов Снижение эксплуатаци- онных расходов

13. Использование CFD Использование вычислительной аэрогидродинамики позволяет детально выяснить влияние различных факторов на энергобаланс КРУПНОМАСШТАБНОЕ МОДЕЛИРОВАНИЕ ДЕТАЛЬНОЕ МОДЕЛИРОВАНИЕ

14. Проверка моделирования охлаждения независимой лабораторией ВЫСОКОЕ СООТВЕТСТВИЕ МОДЕЛИ И ИЗМЕРЕНИЙ EMPA – Швейцарская федеральная лаборатория тестирования и исследования материалов

15. Подход CPS: отличительные черты • Использование транзиентной пространственной модели с добавлением временного фактора (4D-энергобаланс), реалистично отражающей процессы в объекте, что позволяет избежать “парадигмы наихудшего варианта“ и точнее рассчитать энергопотоки • Вероятностные методики для уточненного расчета проектировочных критериев • Моделирование факторов использования здания (человеко-потоки, расписание посещений, работы техники и т.п.) • Подтверждение проектных решений (измерительные кампании)

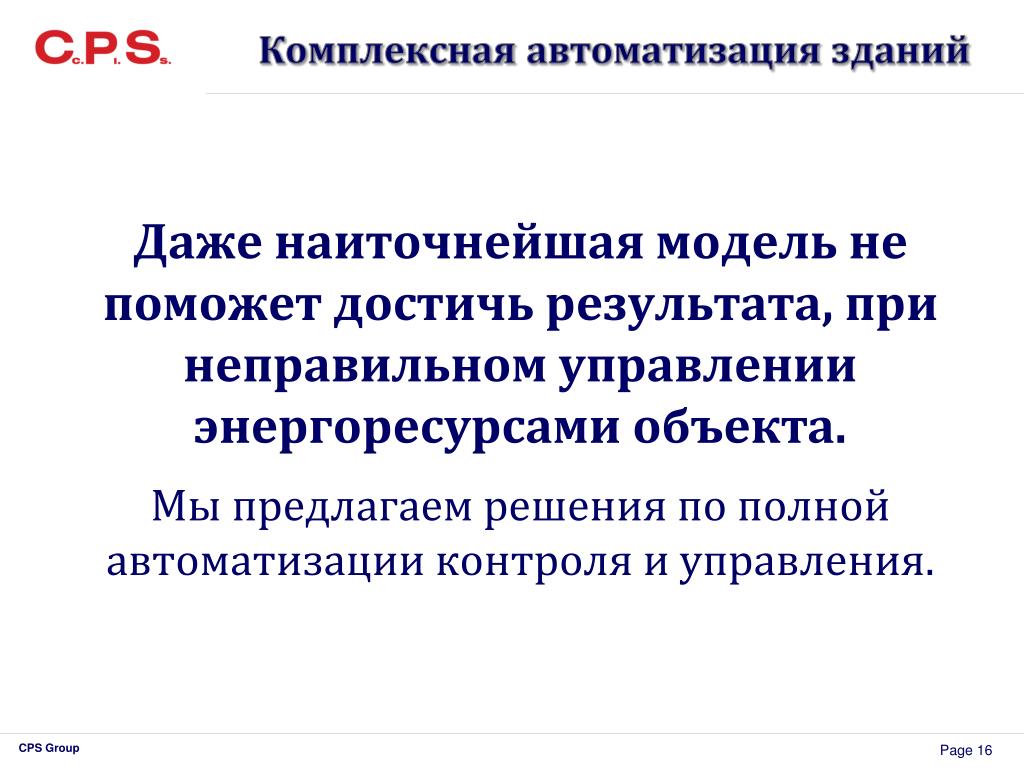

16. Комплексная автоматизация зданий • Даже наиточнейшая модель не поможет достичь результата, при неправильном управлении энергоресурсами объекта. • Мы предлагаем решения по полной автоматизации контроля и управления.

17. Комплексная автоматизация зданий • Все решения разработаны на открытых международных стандартах • Решения и оборудование обеспечены авторским надзором и поддержкой на русском языке • Разработки и производство сертифицировано по стандарту ISO-9000 компанией DNV

18. Комплекснаяавтоматизация зданий • Управление освещением • Управление климатом (отопление, вентилляция) • Дистанционое управление системами через IP (обслуживание и сбор информации, контроль параметров для своевременного реагирования) • Звуковое оповещение через единую систему • СКУД • Видеонаблюдение • Управление единой сетью передачи данных через IP (в т.ч. Wi-Fi) • Защита от технических аварий • Управление двигателями (шторы, жалюзи) для автозатемнения помещений • Диспетчерские и аналитические системы (единая система контроля, управления и сбора данных) • Связь с ERP системами

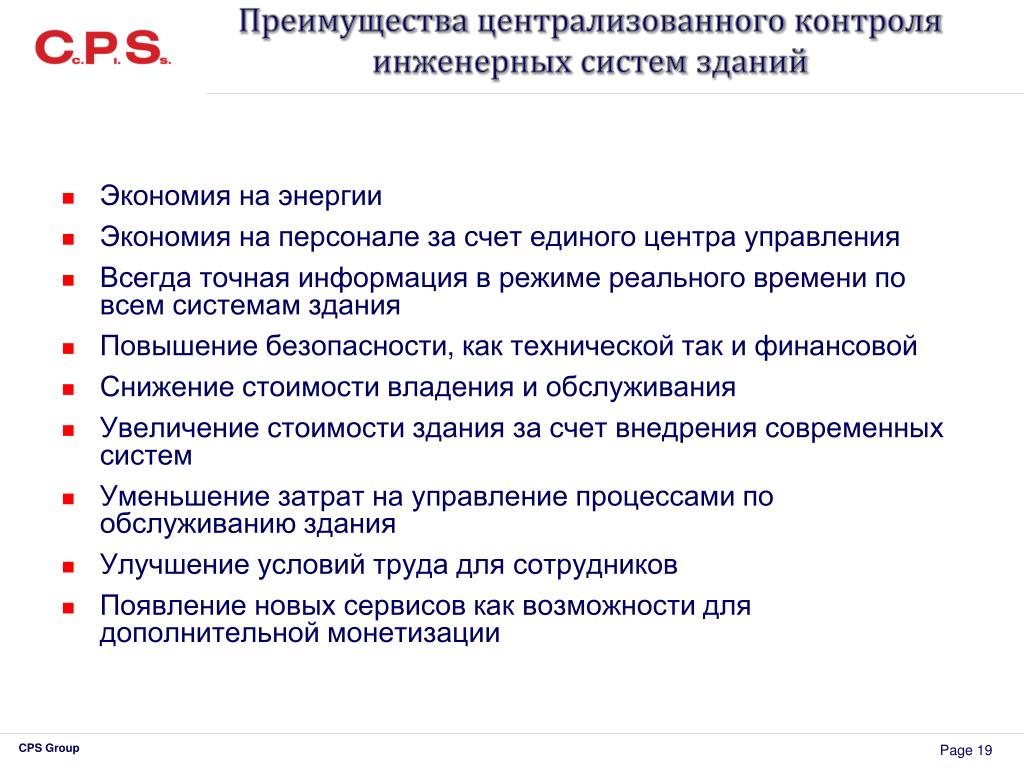

19. Преимущества централизованного контроля инженерных систем зданий • Экономия на энергии • Экономия на персонале за счет единого центра управления • Всегда точная информация в режиме реального времени по всем системам здания • Повышение безопасности, как технической так и финансовой • Снижение стоимости владения и обслуживания • Увеличение стоимости здания за счет внедрения современных систем • Уменьшение затрат на управление процессами по обслуживанию здания • Улучшение условий труда для сотрудников • Появление новых сервисов как возможности для дополнительной монетизации

20. Реальная, лабораторно подтвержденная экономия энергии при автоматизации отдельных систем(%)

21. Способы экономии с помощью автоматики здания • Использование энергии только там где это необходимо, пример: датчики присутствия • Использовать лишь столько энергии, сколько необходимо, пример: системы постоянного освещения (constant lighting) • Уменьшение влияния внешних факторов, пример: датчики на открытия окон, регулировка жалюзи

23. Анализ принципов проектирования

24. Энергоаудит Примеры проектов в сфере энергоаудитаи энергоэффективности

25. Примеры наших проектов Жилые здания (110‘000 m2), Абу-Даби • В результате оптимизации CPS: • Пиковая нагрузка охлаждения-26% • Энергосбережения -25%

26. Примеры наших проектов Отель(100‘000 m2), Мекка Reem Island Gate towers • В результате оптимизации CPS: • Пиковая нагрузка охлаждения -28% • Энергосбережения -32%

27. Примеры наших проектов Офисное здание(40‘000 m2) Джеда, Саудовская Аравия • В результате оптимизации CPS: • Пиковая нагрузка охлаждения -23% • Энергосбережения -19%

28. Примеры наших проектов Жилое здание (170‘000 m2), Abu Dhabi • В результате оптимизации CPS: • Пиковая нагрузка охлаждения -30% • Энергосбережения -18%
