  1. 项目六 计数器及应用 • 6.1计数器 • 6. 2 计数器及应用 • 6.3常用计数器列表 • 本章小结

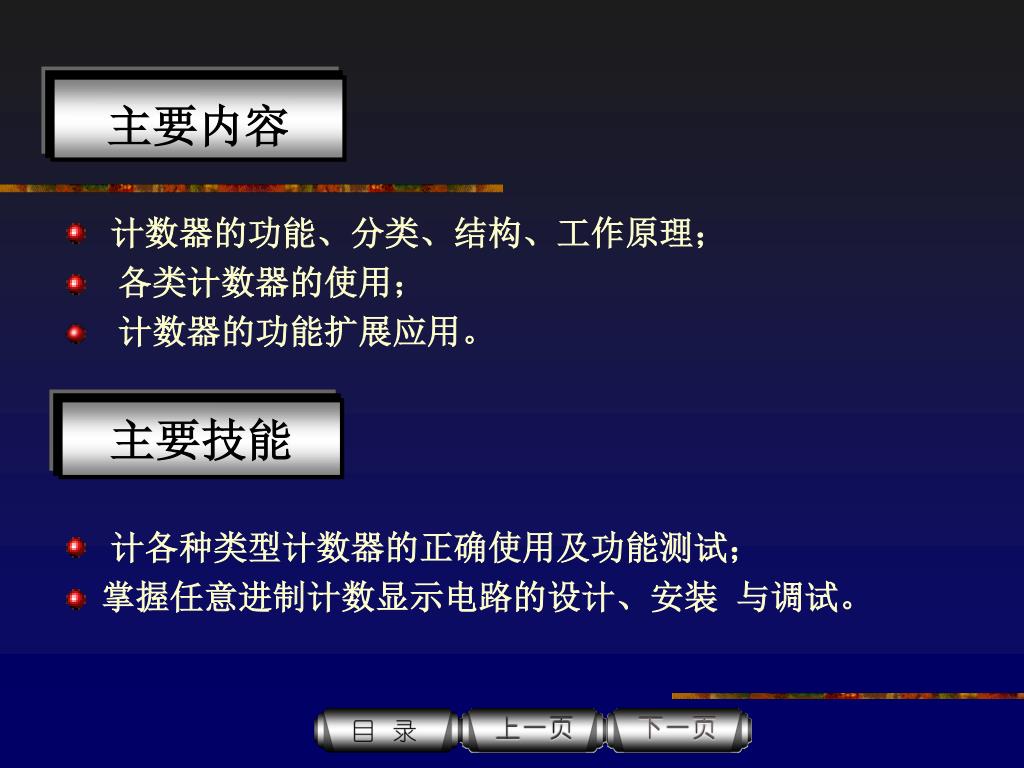

  2. 主要内容 • 计数器的功能、分类、结构、工作原理; • 各类计数器的使用; • 计数器的功能扩展应用。 主要技能 • 计各种类型计数器的正确使用及功能测试; • 掌握任意进制计数显示电路的设计、安装 与调试。

  3. 基本概念 • 计数器; • 计数器的模 • 同步计数器; • 异步计数器;

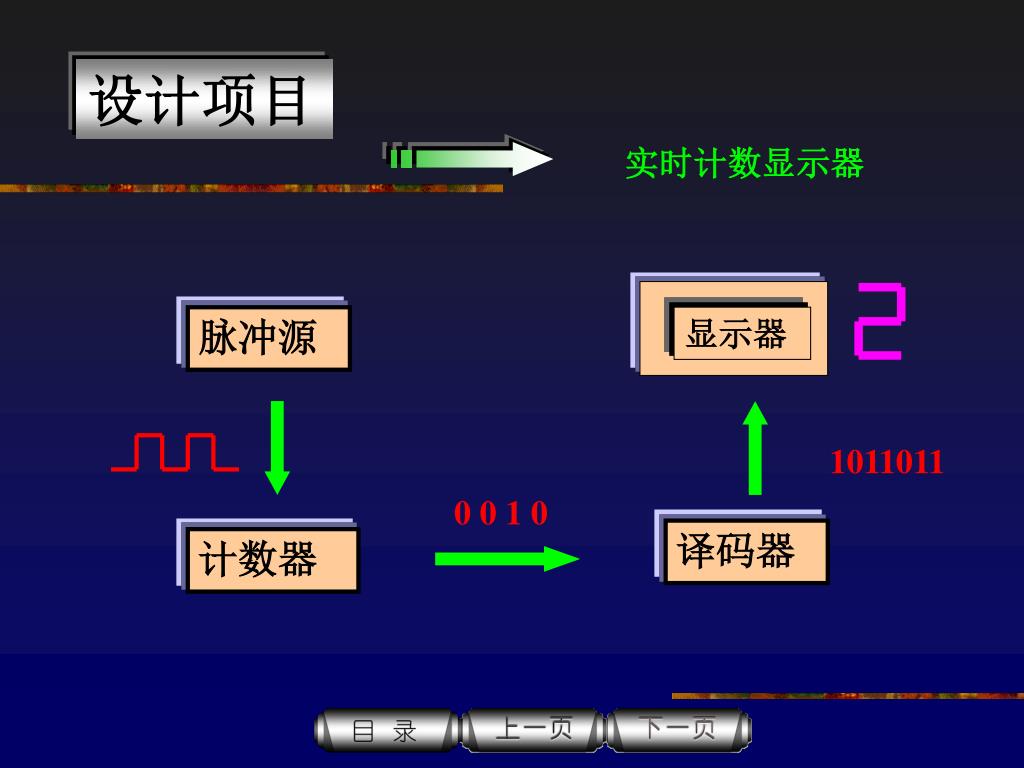

  4. 脉冲源 显示器 1011011 0 0 1 0 译码器 计数器 设计项目 实时计数显示器

  5. 1 2 3 4 5 6 7 8 CP Q0 1 0 1 0 1 0 1 0 0 Q1 0 0 1 0 1 1 1 1 0 0 0 1 0 0 1 0 1 工作特点:相令输出端有分频特性。 0 Q2 6.1 计数器 6.1.1 计数器的功能、工作原理、分类 一、计数器的功能:计算输入脉冲的个数。 计数器的“模”: 计数器累计输入脉冲的最大数目M表示。 二、计数器的构成与工作原理 三位 二制 计数 器

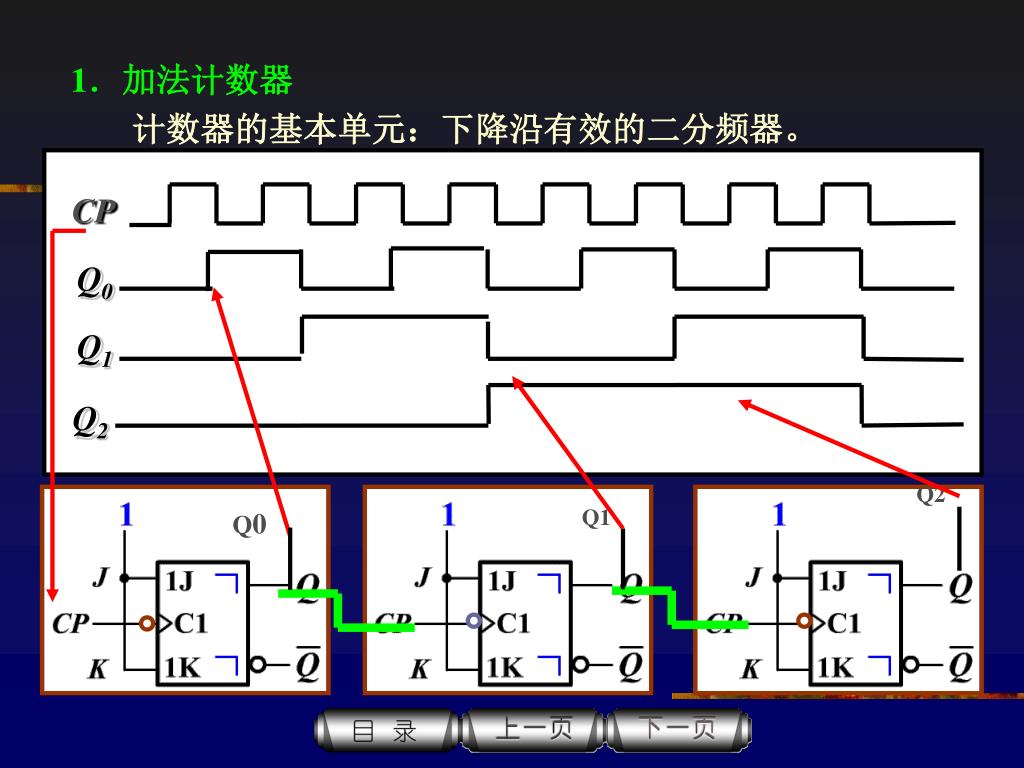

  6. CP Q0 Q1 Q0 Q1 Q2 Q2 1.加法计数器 计数器的基本单元:下降沿有效的二分频器。

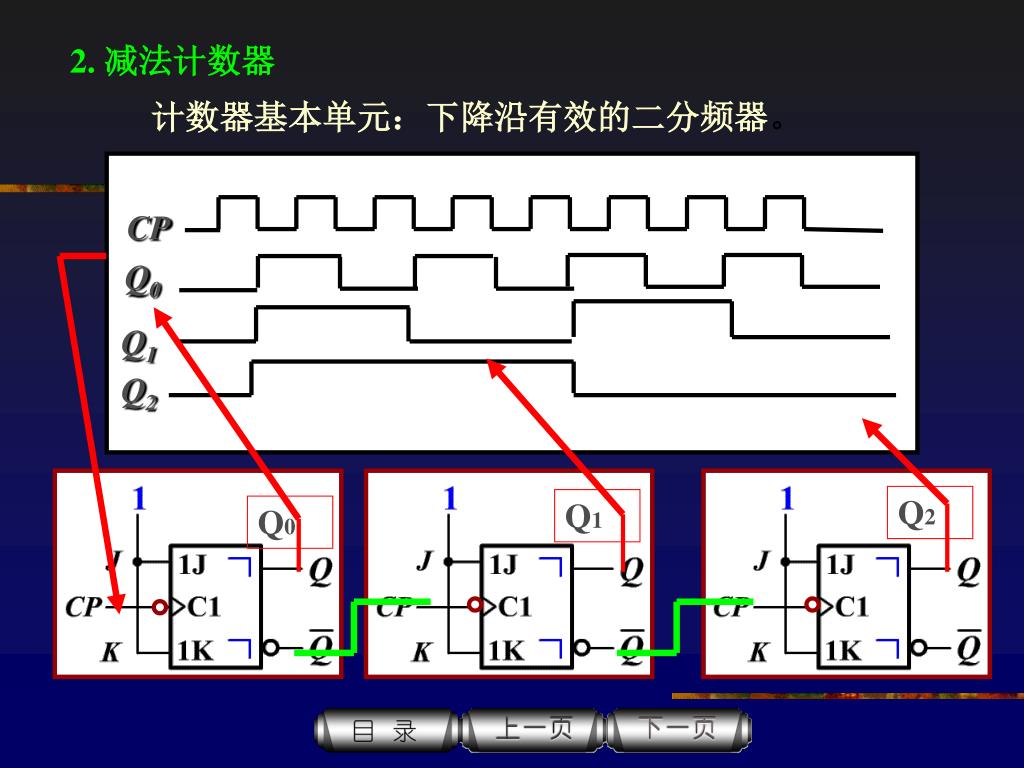

  7. CP Q0 Q1 Q2 Q0 Q1 Q2 2. 减法计数器 计数器基本单元:下降沿有效的二分频器。

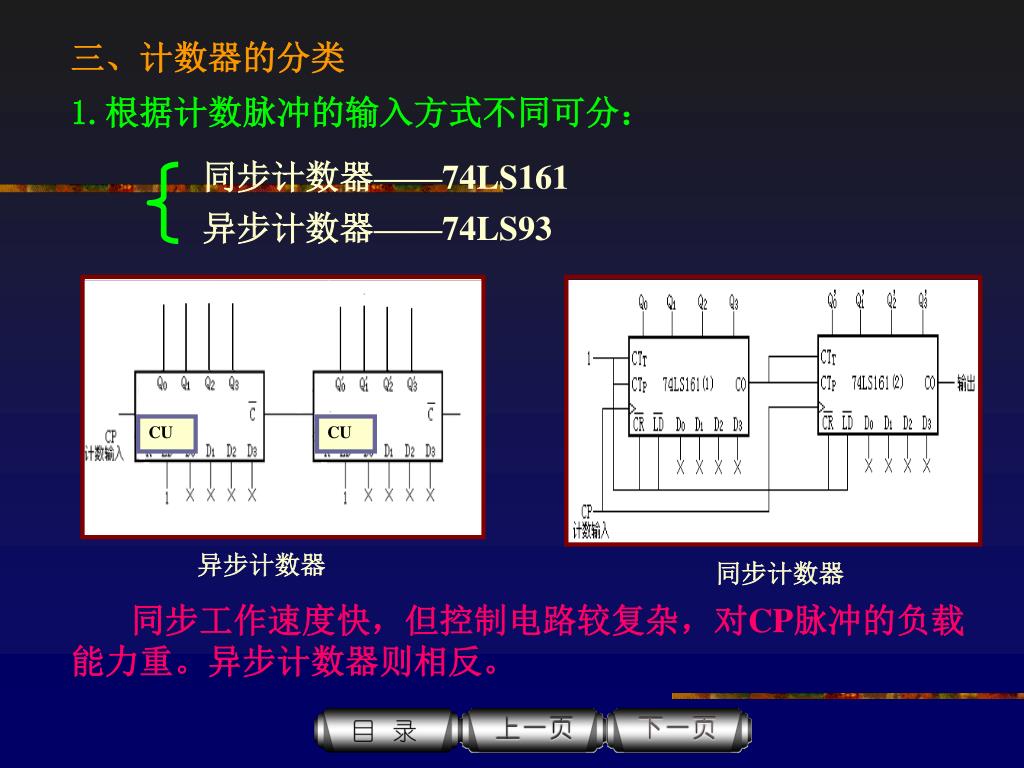

  8. 同步计数器——74LS161 异步计数器——74LS93 CU CU 异步计数器 同步计数器 三、计数器的分类 1.根据计数脉冲的输入方式不同可分: 同步工作速度快,但控制电路较复杂,对CP脉冲的负载能力重。异步计数器则相反。

  9. 二进制计数器——74LS161 十进制计数器——74LS192 任意进制计数器——自己完成 加法计数器 减法计数器 可逆计数器——74LS192、74LS168、 2. 根据计数进制不同又可分: 3.根据计数过程中计数的增减不同分:

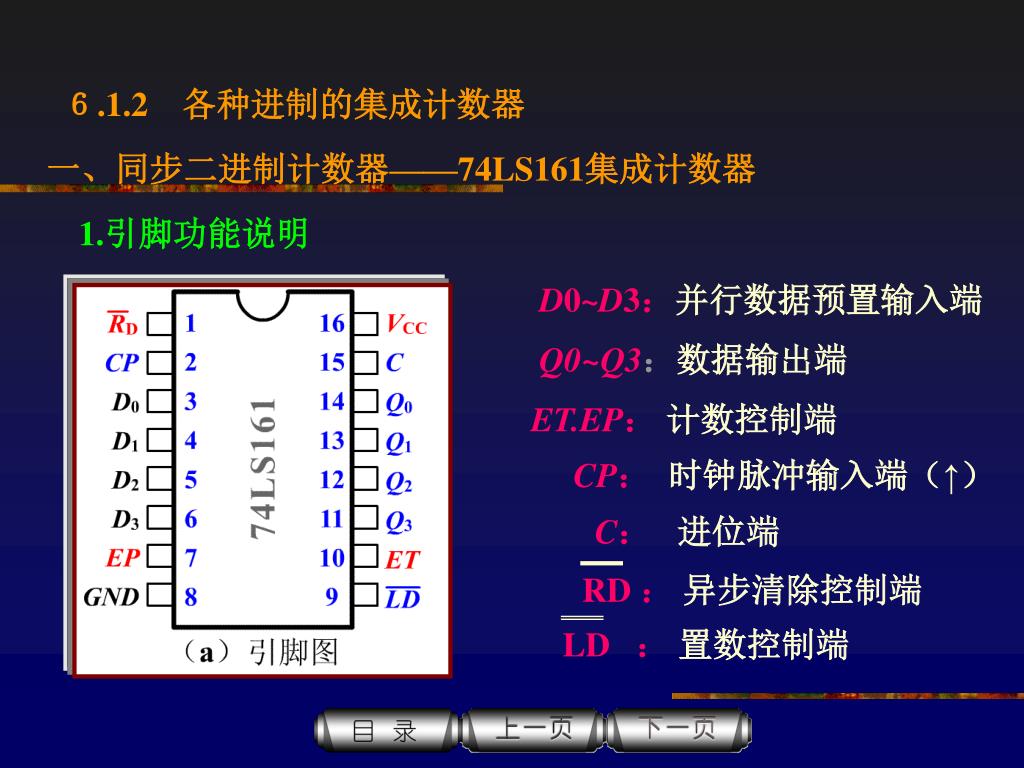

  10. RD : 异步清除控制端 LD : 置数控制端 6.1.2 各种进制的集成计数器 一、同步二进制计数器——74LS161集成计数器 1.引脚功能说明 D0~D3:并行数据预置输入端 Q0~Q3:数据输出端 ET.EP:计数控制端 CP:时钟脉冲输入端(↑) C:进位端

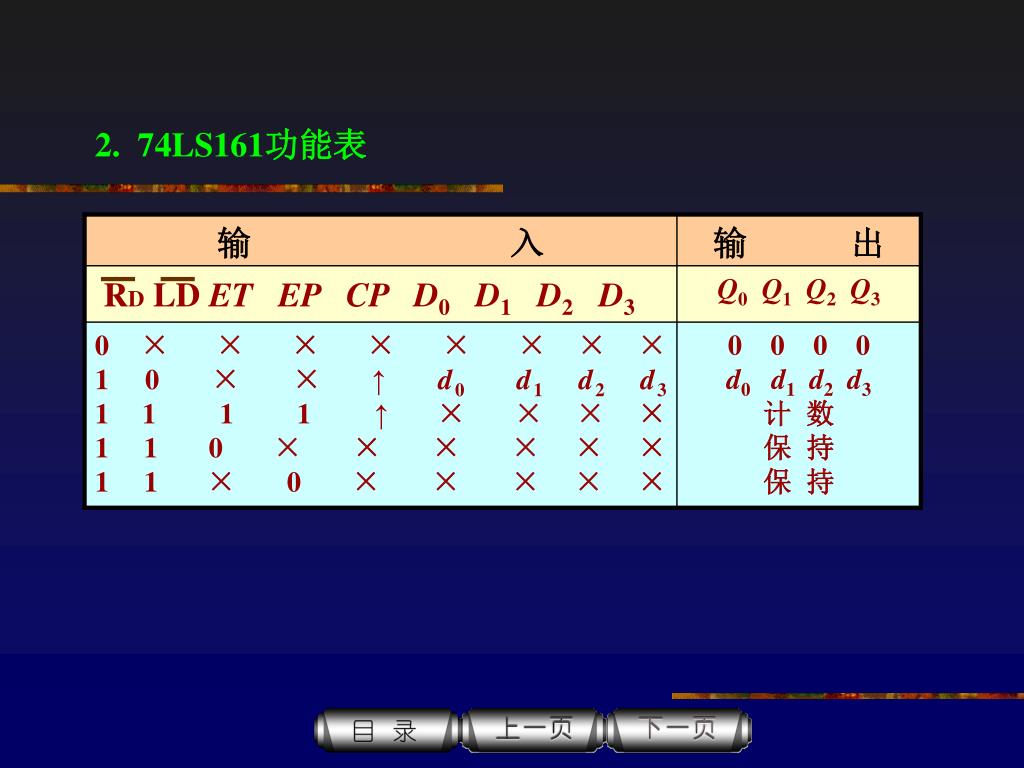

  11. 2. 74LS161功能表

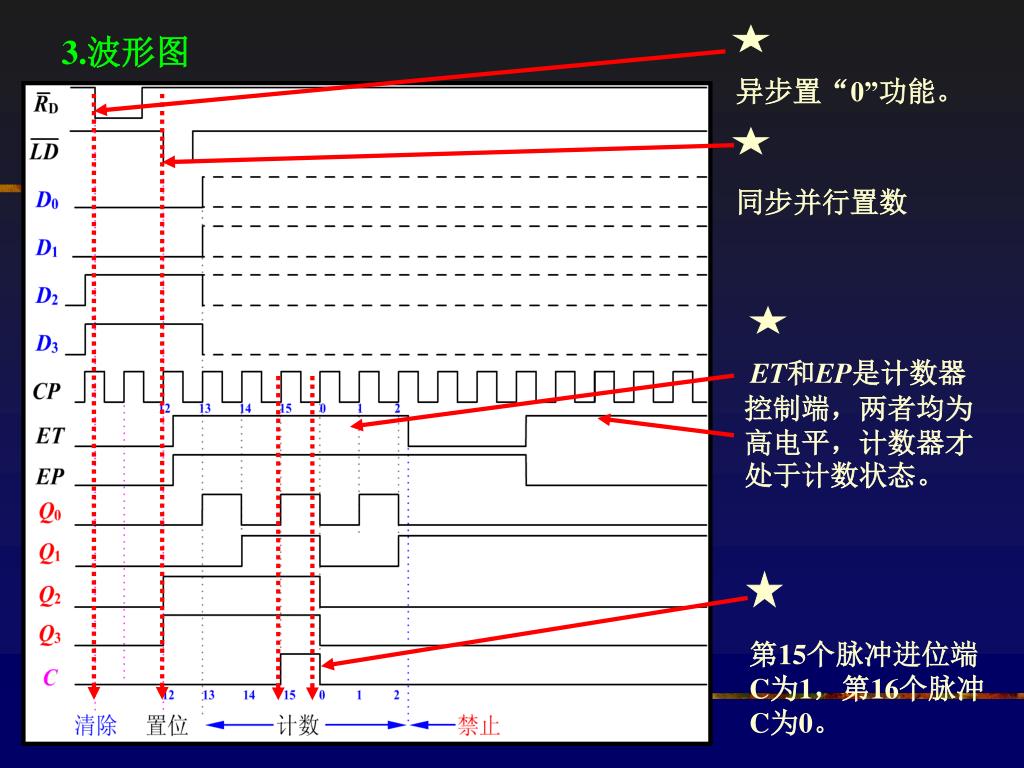

  12. 异步置“0”功能。 同步并行置数 ET和EP是计数器控制端,两者均为高电平,计数器才处于计数状态。 第15个脉冲进位端C为1,第16个脉冲C为0。 3.波形图

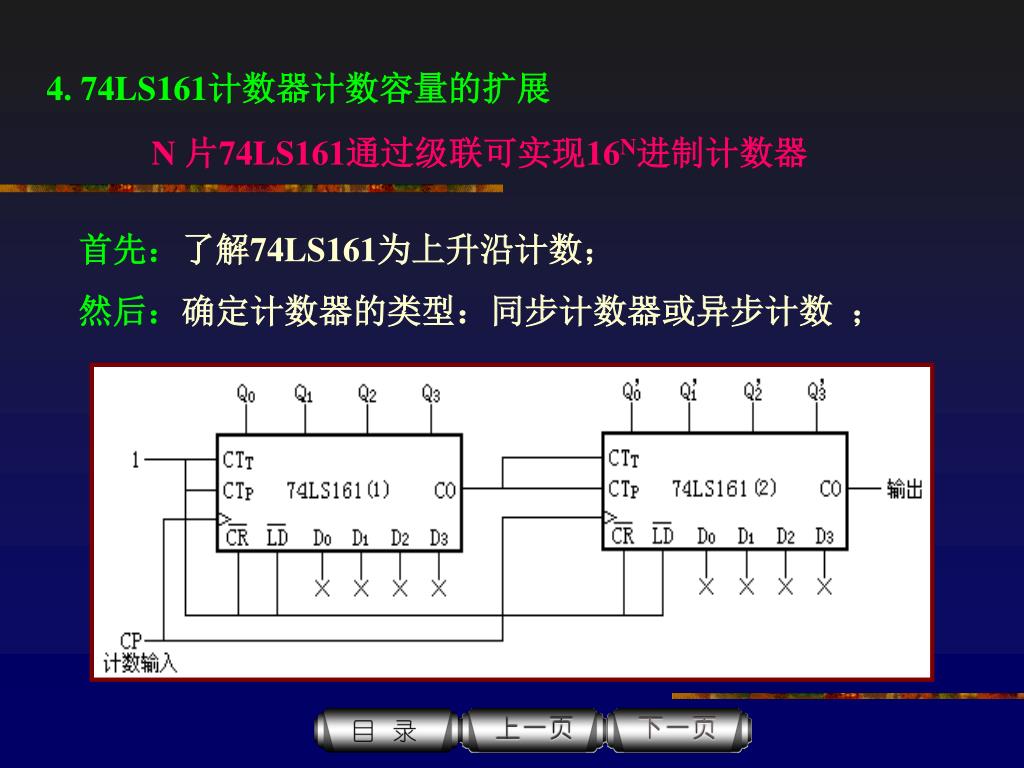

  13. 4. 74LS161计数器计数容量的扩展 N 片74LS161通过级联可实现16N进制计数器 首先:了解74LS161为上升沿计数; 然后:确定计数器的类型:同步计数器或异步计数 ;

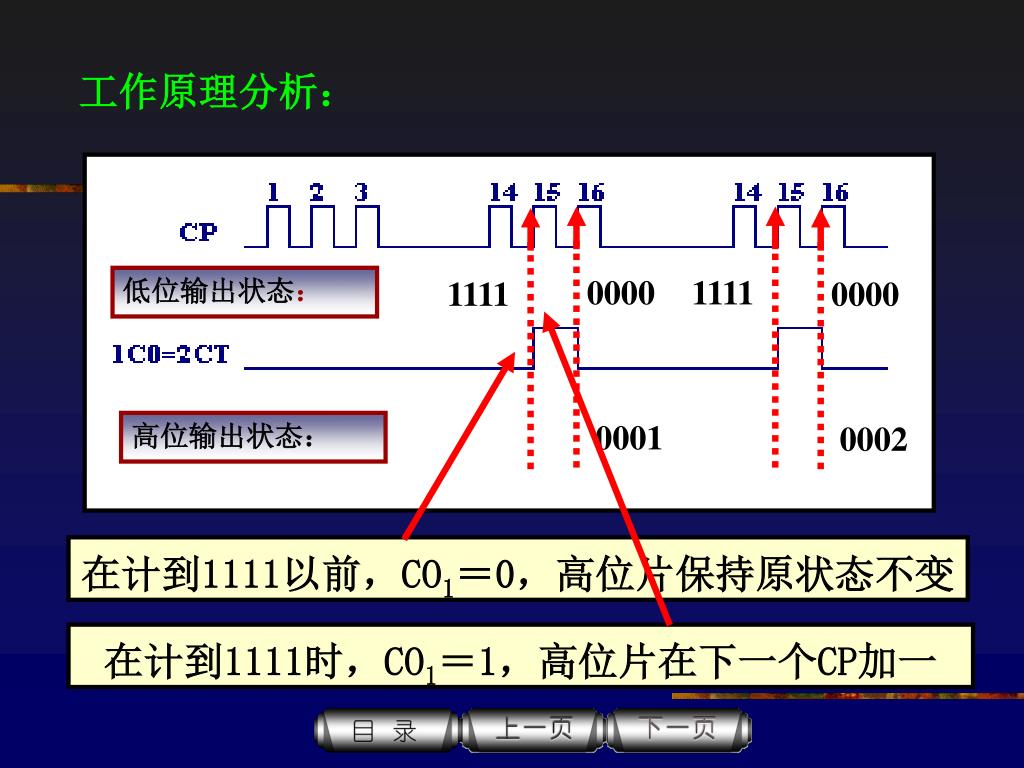

  14. 1111 0000 1111 0000 0001 0002 在计到1111以前,CO1=0,高位片保持原状态不变 在计到1111时,CO1=1,高位片在下一个CP加一 工作原理分析: 低位输出状态: 高位输出状态:

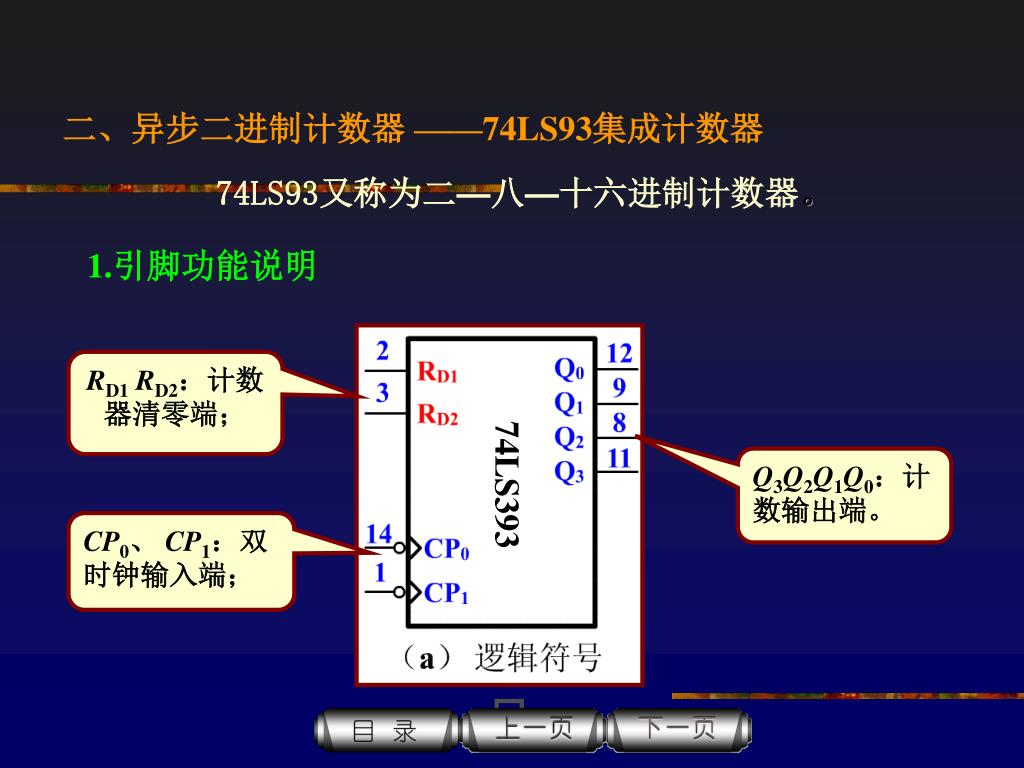

  15. 74LS393 二、异步二进制计数器 ——74LS93集成计数器 74LS93又称为二—八—十六进制计数器。 1.引脚功能说明 RD1RD2:计数器清零端; Q3Q2Q1Q0:计数输出端。 CP0、 CP1:双时钟输入端;

  16. 2进制 8进制 16进制 2. 使用方法: 1位二进制计数器——CP0输入计数脉冲,Q0输出; 八进制计数器——CP1输入计数脉冲, Q1 Q2 Q3 输出; 十六进制计数器——Q0与CP1连接,CP0输入,Q0 Q1 Q2 Q3输出。

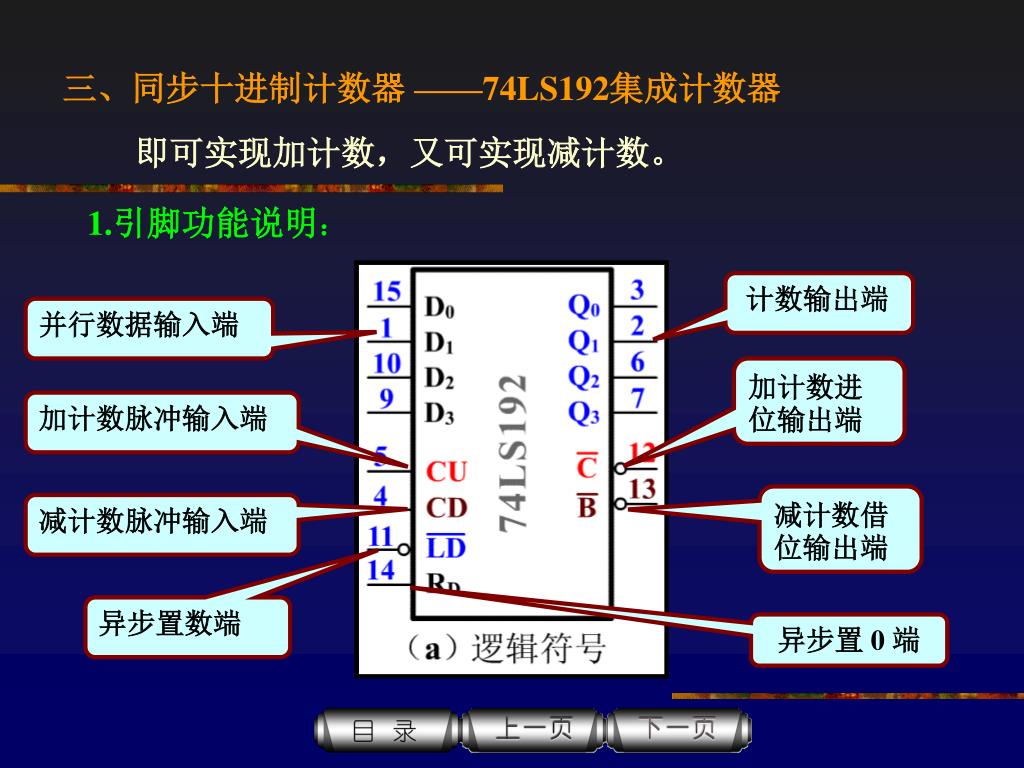

  17. 三、同步十进制计数器 ——74LS192集成计数器 即可实现加计数,又可实现减计数。 1.引脚功能说明: 计数输出端 并行数据输入端 加计数进位输出端 加计数脉冲输入端 减计数借位输出端 减计数脉冲输入端 异步置数端 异步置 0 端

  18. 2. 74LS192功能表

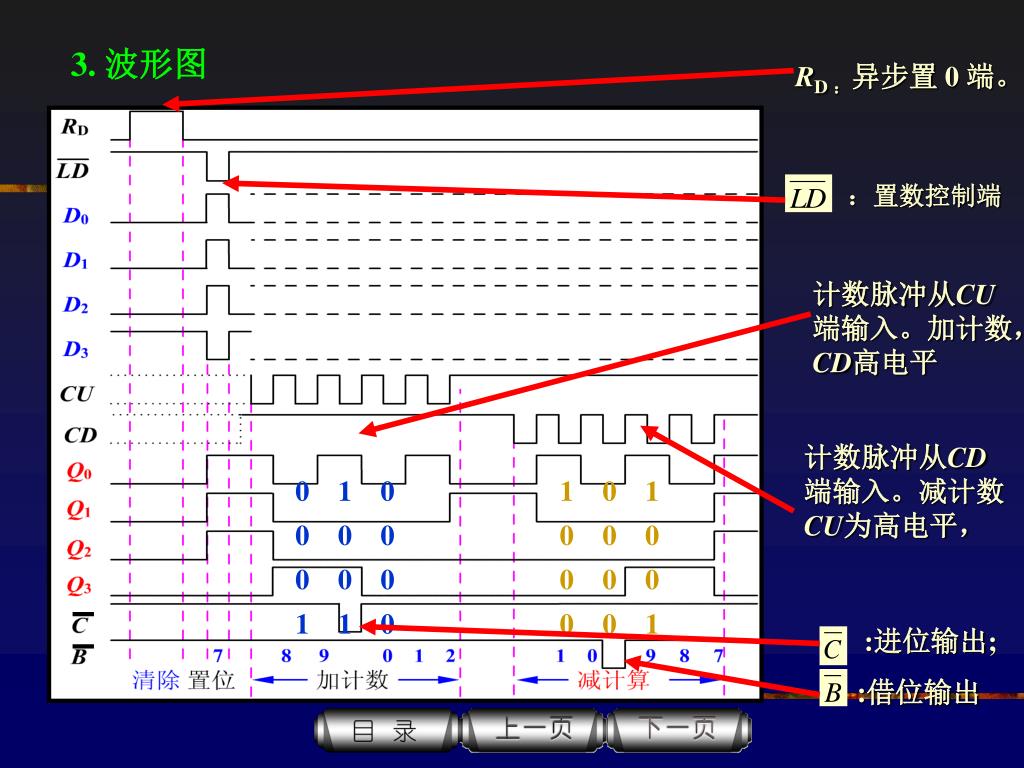

  19. RD :异步置 0 端。 :置数控制端 计数脉冲从CU端输入。加计数, CD高电平 计数脉冲从CD端输入。减计数 CU为高电平, 0 1 1 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 0 :进位输出; :借位输出 3. 波形图

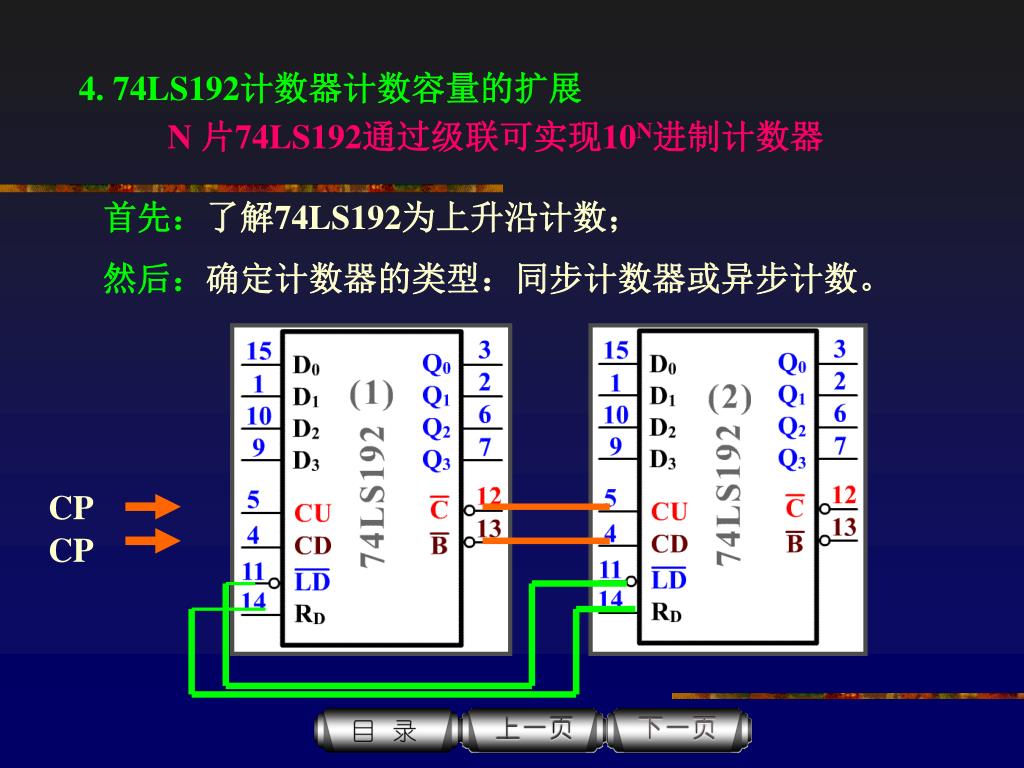

  20. CP CP 4. 74LS192计数器计数容量的扩展 N 片74LS192通过级联可实现10N进制计数器 首先:了解74LS192为上升沿计数; 然后:确定计数器的类型:同步计数器或异步计数。

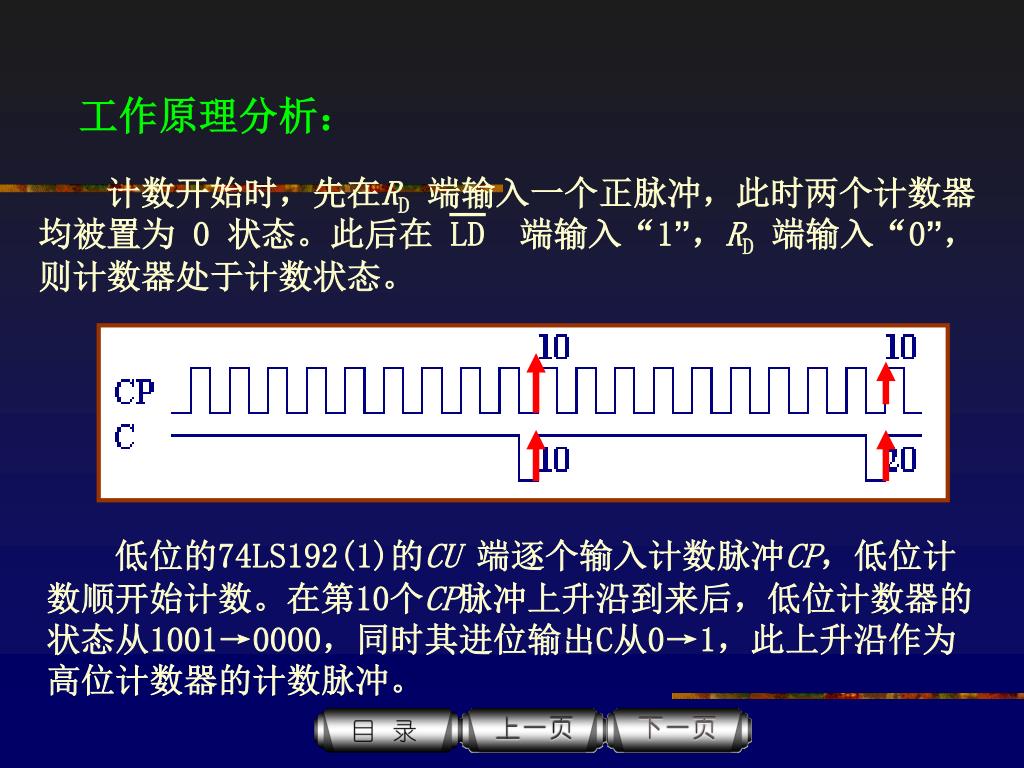

  21. 计数开始时,先在RD端输入一个正脉冲,此时两个计数器均被置为 0 状态。此后在 LD 端输入“1”,RD端输入“0”,则计数器处于计数状态。 工作原理分析: 低位的74LS192(1)的CU 端逐个输入计数脉冲CP,低位计数顺开始计数。在第10个CP脉冲上升沿到来后,低位计数器的状态从1001→0000,同时其进位输出C从0→1,此上升沿作为高位计数器的计数脉冲。

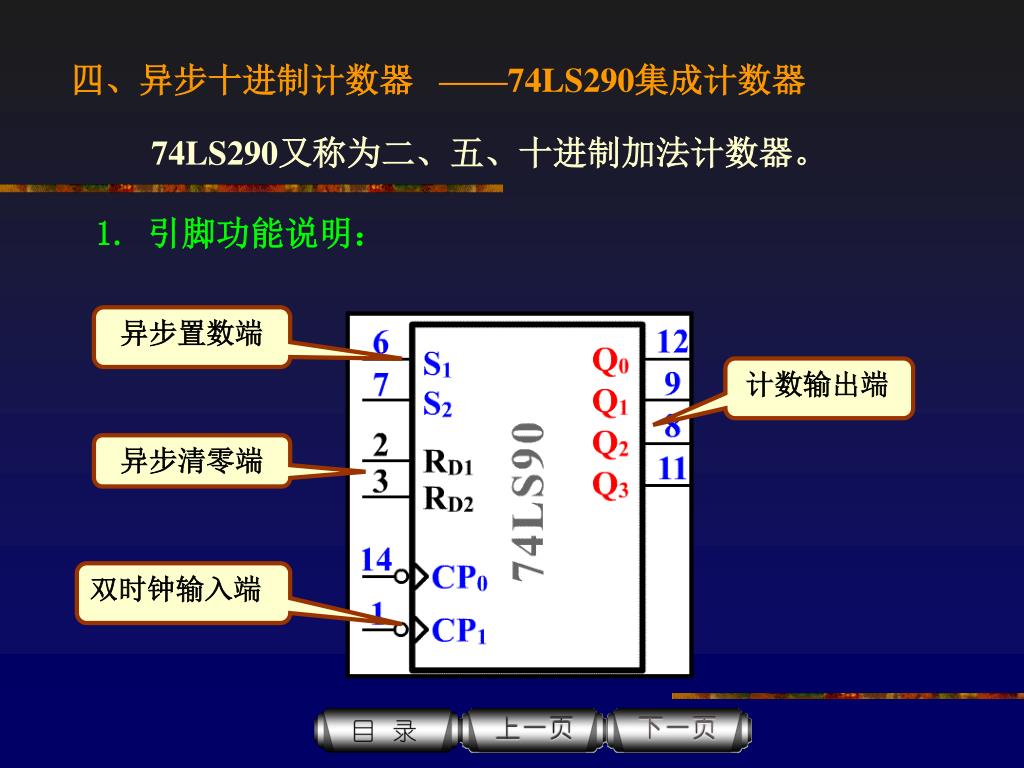

  22. 四、异步十进制计数器 ——74LS290集成计数器 74LS290又称为二、五、十进制加法计数器。 1. 引脚功能说明: 异步置数端 计数输出端 异步清零端 双时钟输入端

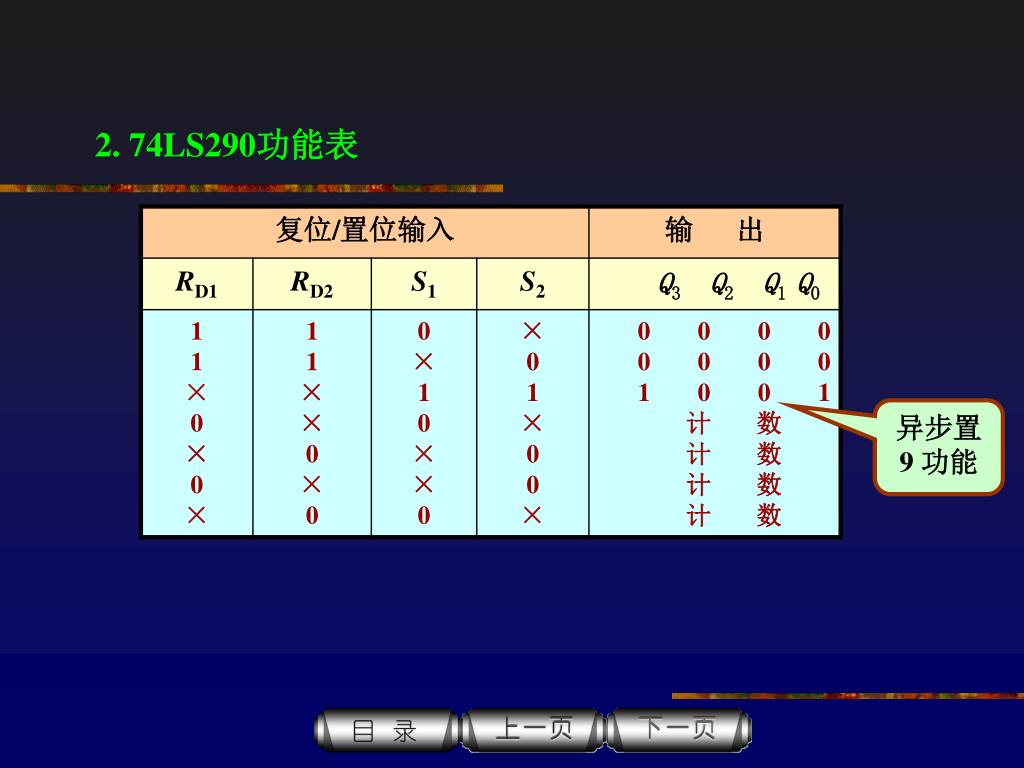

  23. 2. 74LS290功能表 异步置 9 功能

  24. 2进制 5进制 8421 5421 3. 正确使用 二进制计数器—— CP0输入计数脉冲,Q0输出; 五进制计数器—— CP1输入计数脉冲, Q1 Q2 Q3 输出; 十进制计数器—— Q0 与CP1 连接,CP0输入,8421十进制; —— Q3 与CP0 连接,CP1输入,5421十进制;

  25. 五进制 十进制 0000 1000 1010 1001 1100 CP1为计数脉冲输入端 Q3作为CP0的计数脉冲 5421十进制计数器的原理分析:

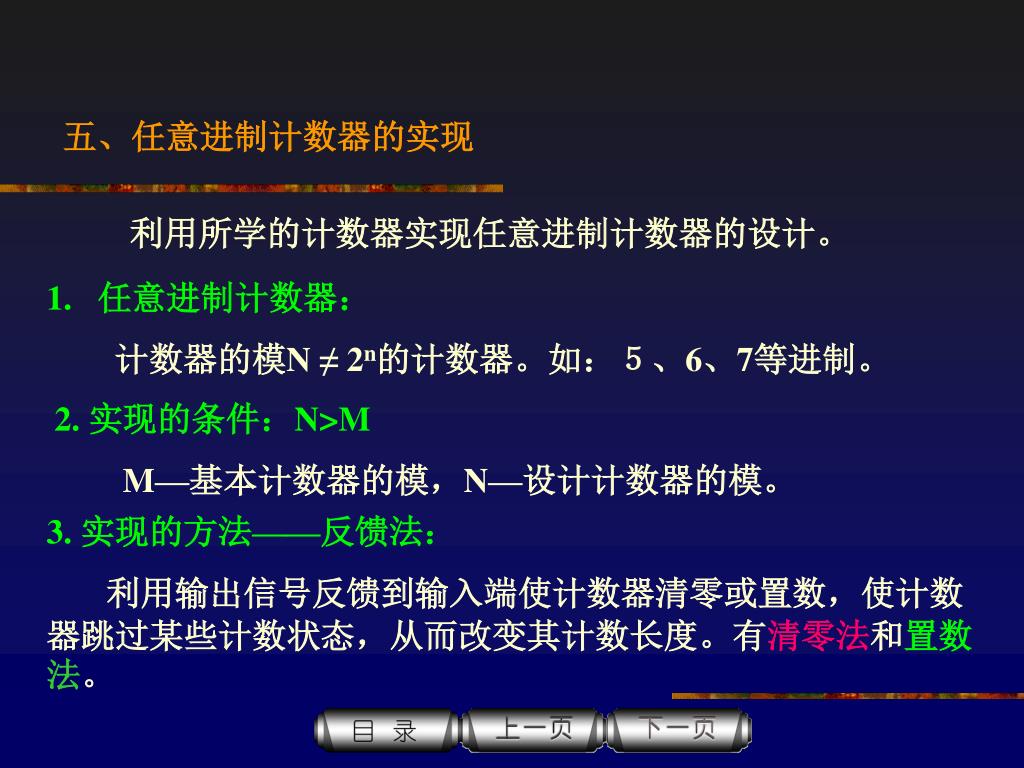

  26. 五、任意进制计数器的实现 利用所学的计数器实现任意进制计数器的设计。 • 任意进制计数器: • 计数器的模N ≠ 2n的计数器。如:5、6、7等进制。 2. 实现的条件:N>M M—基本计数器的模,N—设计计数器的模。 3. 实现的方法——反馈法: 利用输出信号反馈到输入端使计数器清零或置数,使计数器跳过某些计数状态,从而改变其计数长度。有清零法和置数法。

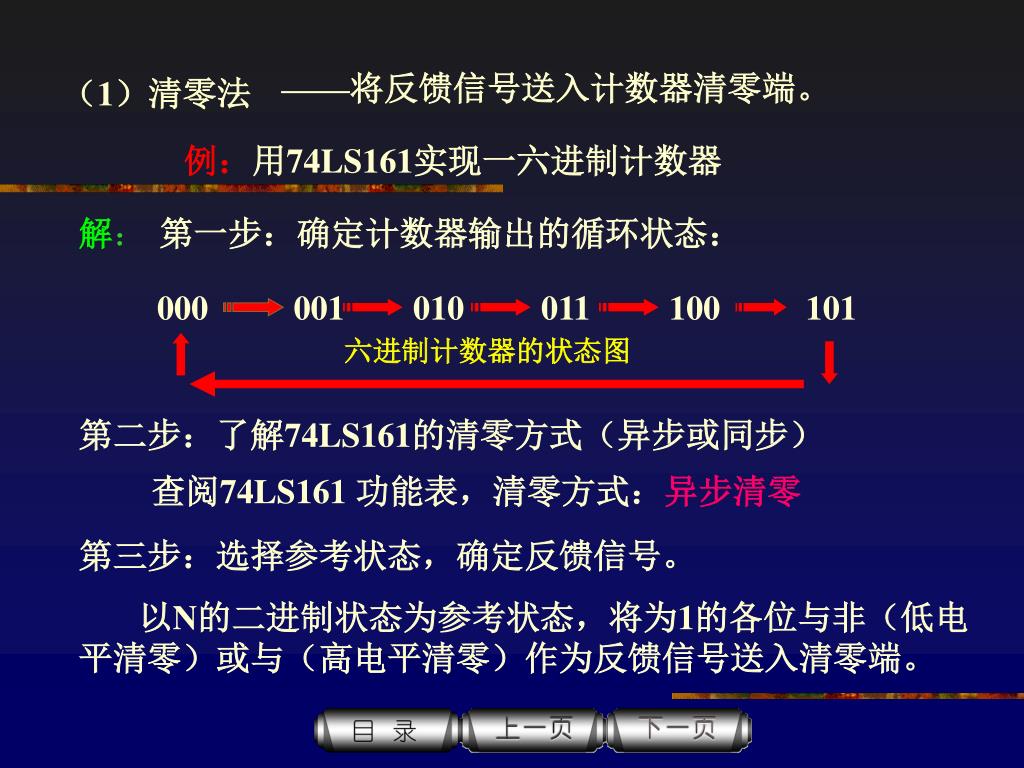

  27. ——将反馈信号送入计数器清零端。 (1)清零法 001 010 011 100 101 例:用74LS161实现一六进制计数器 解: 第一步:确定计数器输出的循环状态: 000 六进制计数器的状态图 第二步:了解74LS161的清零方式(异步或同步) 查阅74LS161 功能表,清零方式:异步清零 第三步:选择参考状态,确定反馈信号。 以N的二进制状态为参考状态,将为1的各位与非(低电平清零)或与(高电平清零)作为反馈信号送入清零端。

  28. 六进制计数器的参考状态 清零反馈信号 0110 原理图

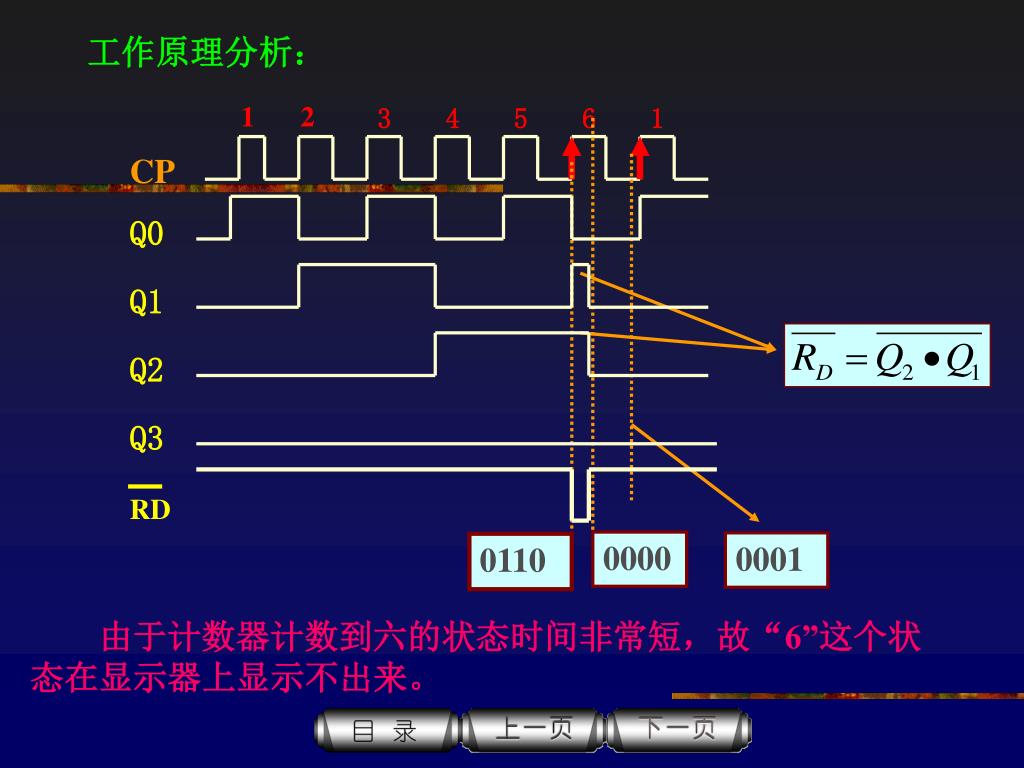

  29. 1 2 3 4 5 6 1 CP Q0 Q1 Q2 Q3 0110 0000 0001 RD 工作原理分析: 由于计数器计数到六的状态时间非常短,故“6”这个状态在显示器上显示不出来。

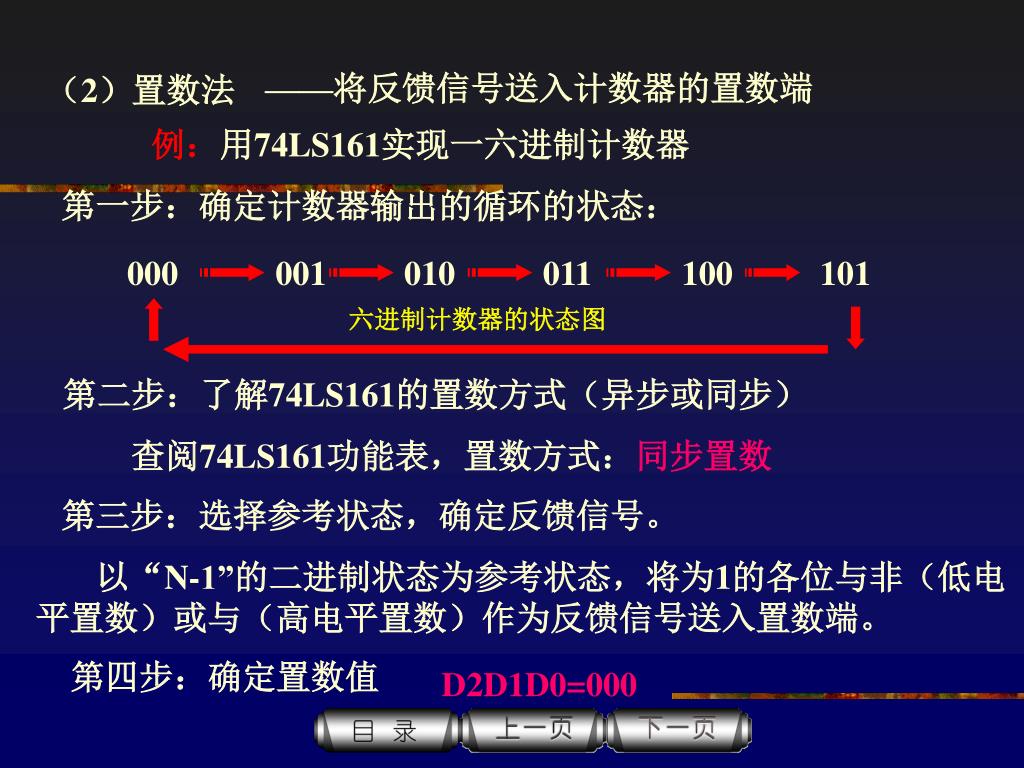

  30. ——将反馈信号送入计数器的置数端 (2)置数法 000 六进制计数器的状态图 001 010 011 100 101 例:用74LS161实现一六进制计数器 第一步:确定计数器输出的循环的状态: 第二步:了解74LS161的置数方式(异步或同步) 查阅74LS161功能表,置数方式:同步置数 第三步:选择参考状态,确定反馈信号。 以“N-1”的二进制状态为参考状态,将为1的各位与非(低电平置数)或与(高电平置数)作为反馈信号送入置数端。 第四步:确定置数值 D2D1D0=000

  31. 六进制计数器的参考状态 置数反馈信号 0101 原理图

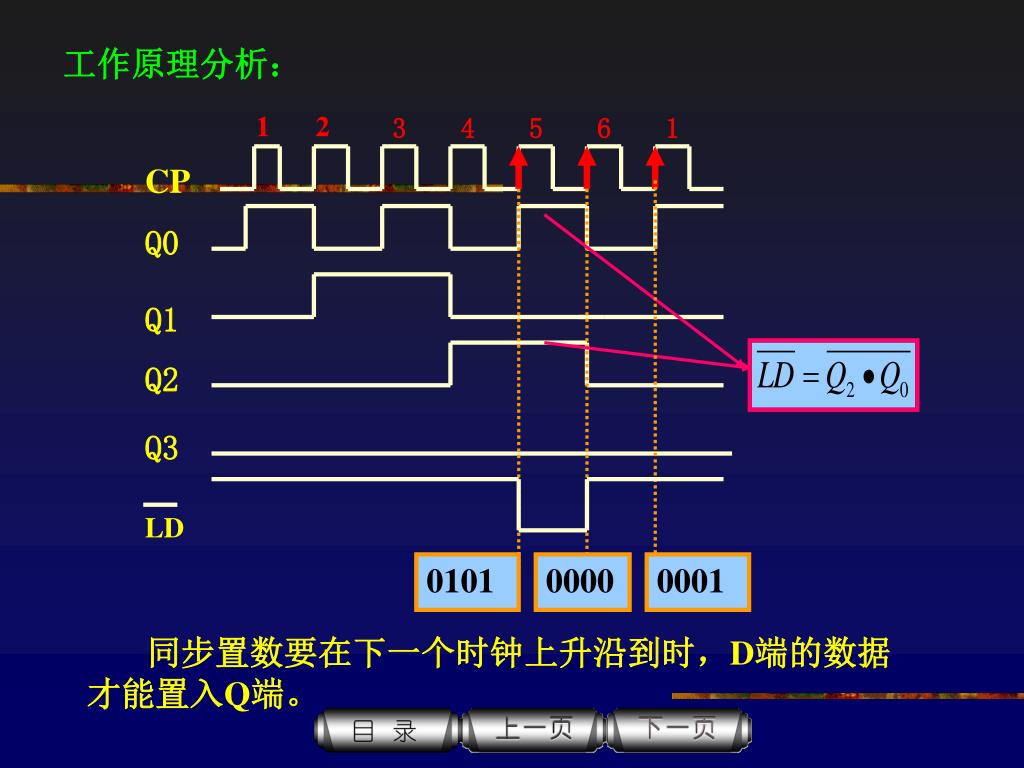

  32. 1 2 3 4 5 6 1 CP Q0 Q1 Q2 Q3 LD 0101 0000 0001 工作原理分析: 同步置数要在下一个时钟上升沿到时,D端的数据才能置入Q端。

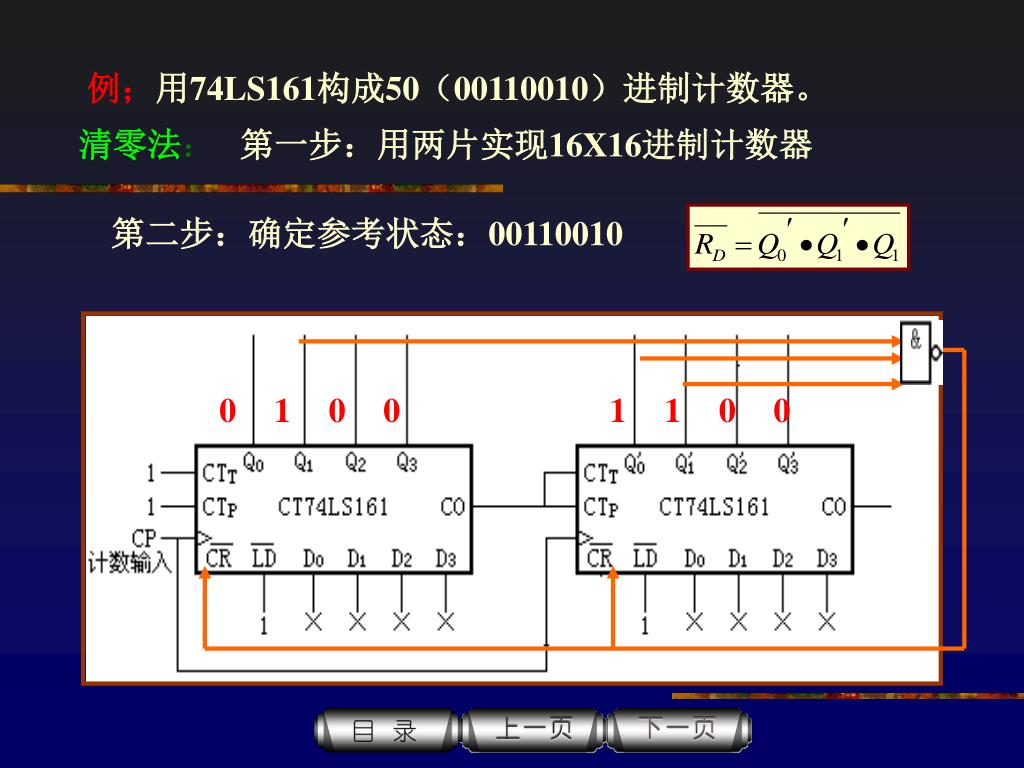

  33. 0 1 0 0 1 1 0 0 例;用74LS161构成50(00110010)进制计数器。 清零法: 第一步:用两片实现16X16进制计数器 第二步:确定参考状态:00110010

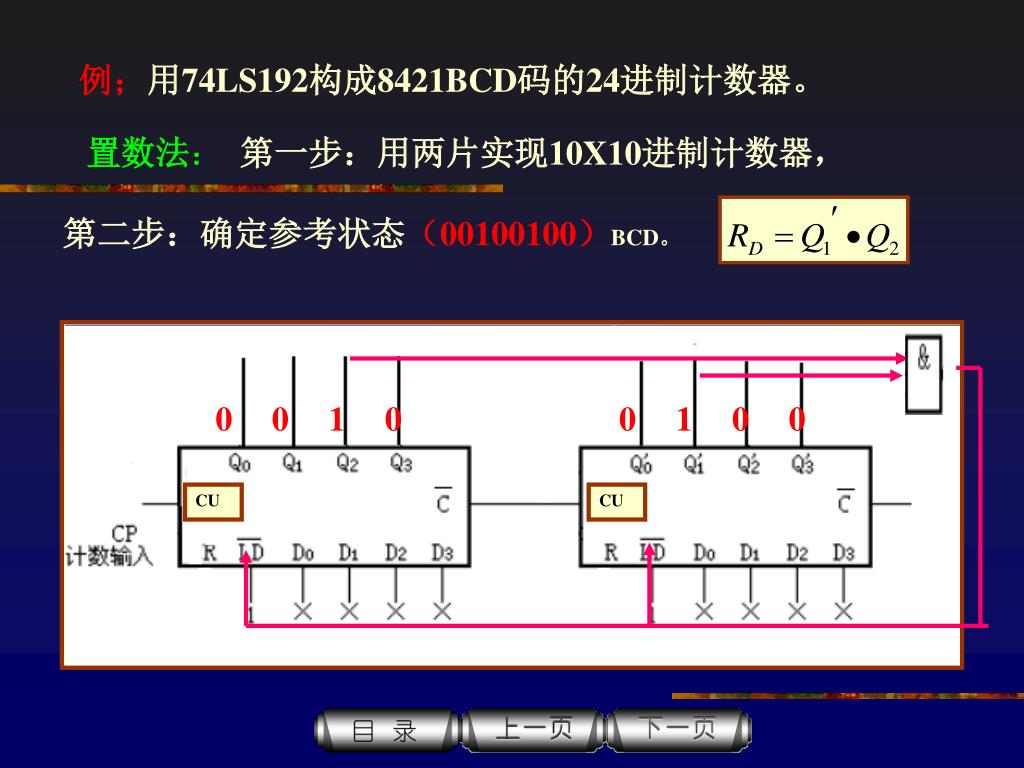

  34. 0 0 1 0 0 1 0 0 CU CU 例;用74LS192构成8421BCD码的24进制计数器。 置数法: 第一步:用两片实现10X10进制计数器, 第二步:确定参考状态(00100100)BCD。

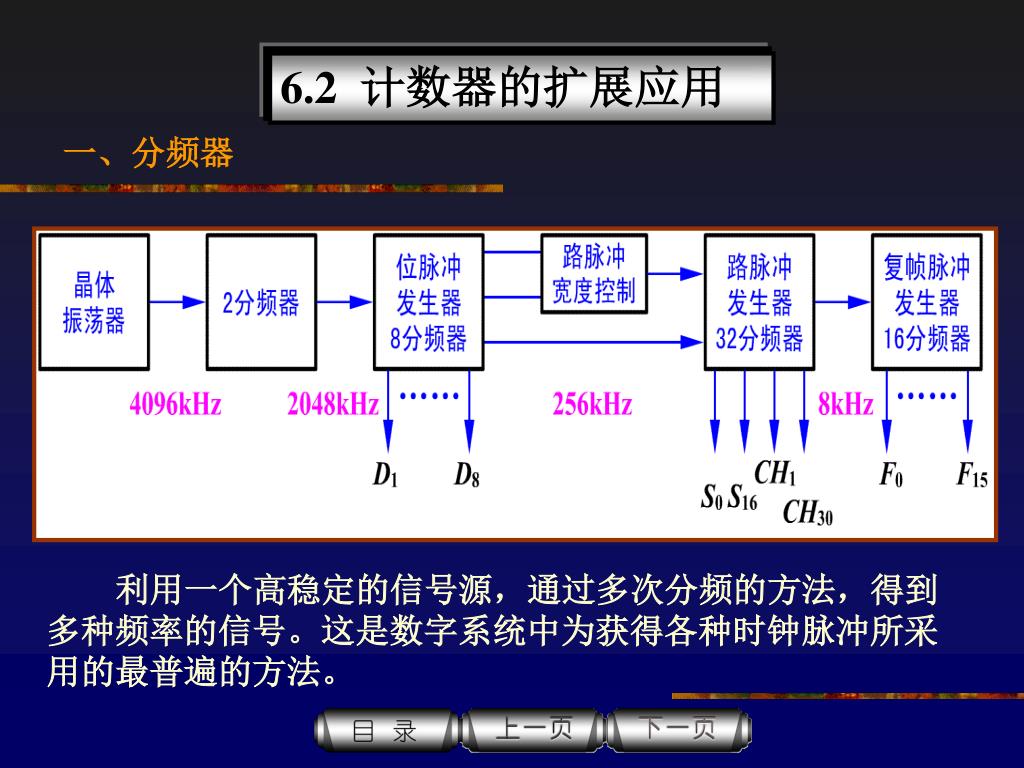

  35. 6.2 计数器的扩展应用 一、分频器 利用一个高稳定的信号源,通过多次分频的方法,得到多种频率的信号。这是数字系统中为获得各种时钟脉冲所采用的最普遍的方法。

  36. 1 2 3 4 5 6 7 计数满:0000 预置数:0011 1.一般程序分频器 (1)分频比N:输入信号与输出信号频率之比。 (2)功能: 程序分频器是指分频比N随预置数据而变的数控分频器, 因此,凡具有并行置数功能的计数器都可以组成程序分频器。 七分频 器

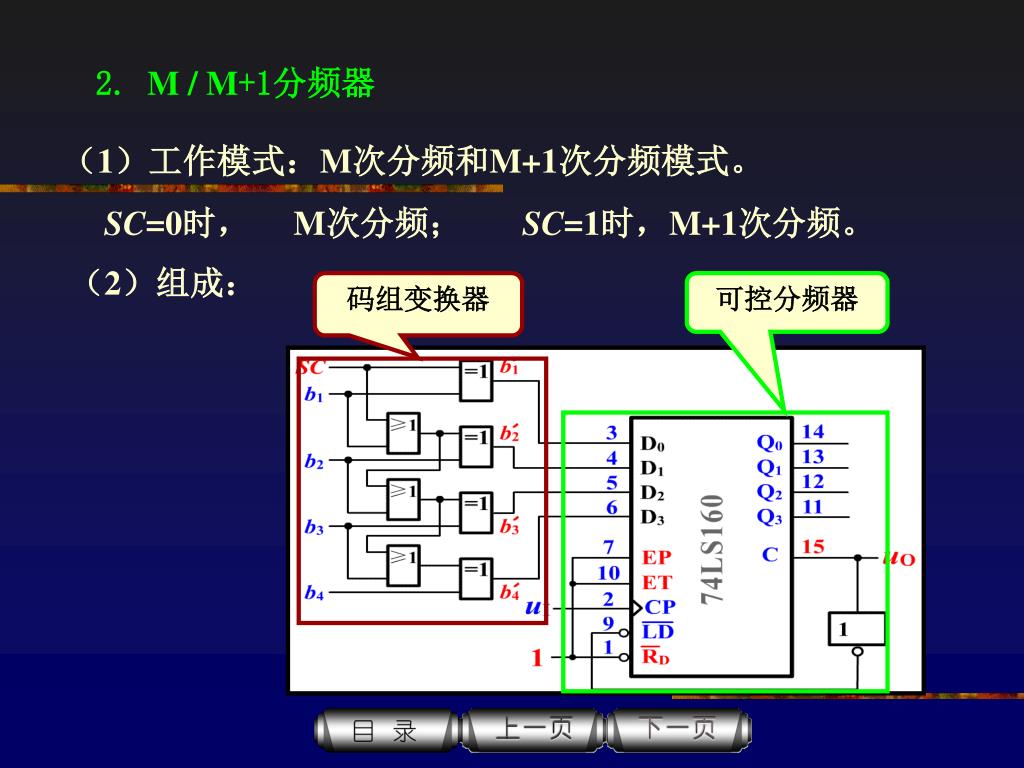

  37. 码组变换器 可控分频器 2. M / M+1分频器 (1)工作模式:M次分频和M+1次分频模式。 SC=0时, M次分频; SC=1时,M+1次分频。 (2)组成:

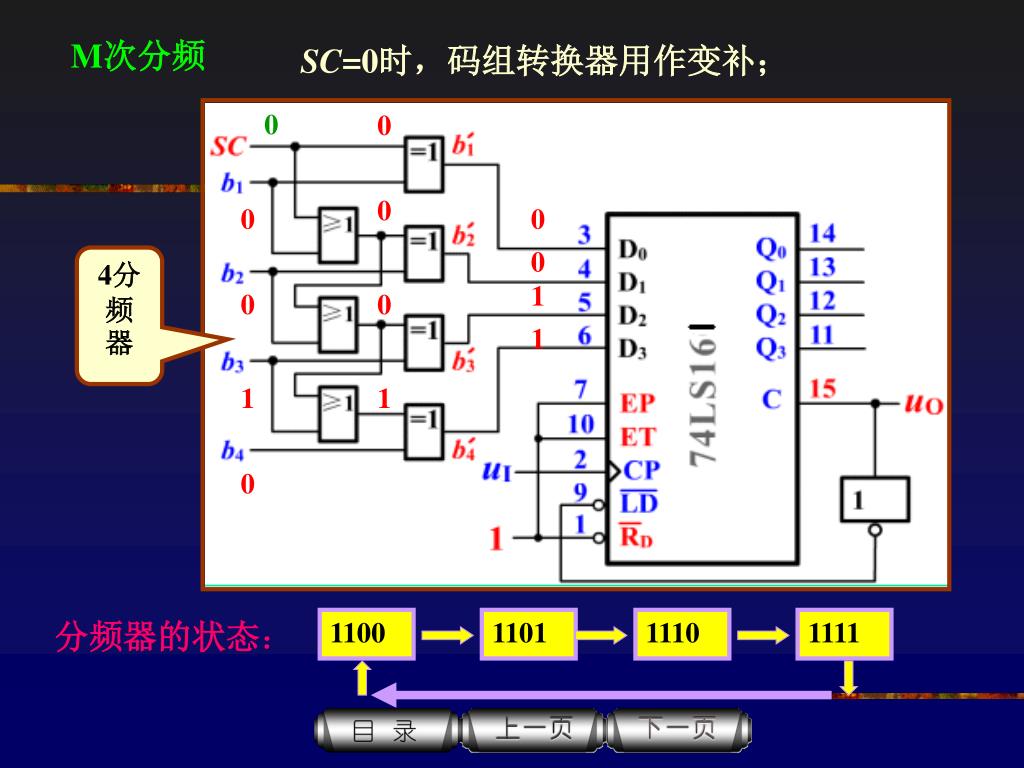

  38. 0 0 0 0 0 1 0 0 1 1 1 0 1101 1110 1111 M次分频 SC=0时,码组转换器用作变补; 0 4分频器 分频器的状态: 1100

  39. 1 1 0 1 1 0 0 1 1 1 1 0 1100 1101 1110 1111 M+1次分频 SC=1时,转换器用作变反。 1 5分频器 分频器的状态: 1011

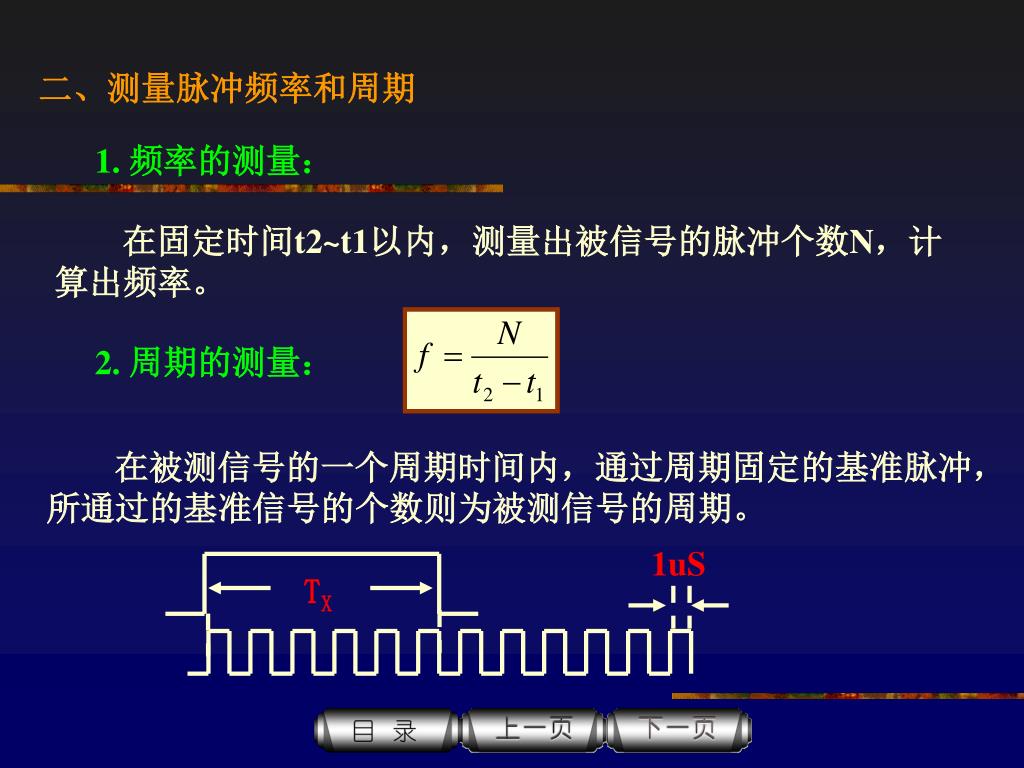

  40. TX 1uS 二、测量脉冲频率和周期 1. 频率的测量: 在固定时间t2~t1以内,测量出被信号的脉冲个数N,计算出频率。 2. 周期的测量: 在被测信号的一个周期时间内,通过周期固定的基准脉冲,所通过的基准信号的个数则为被测信号的周期。

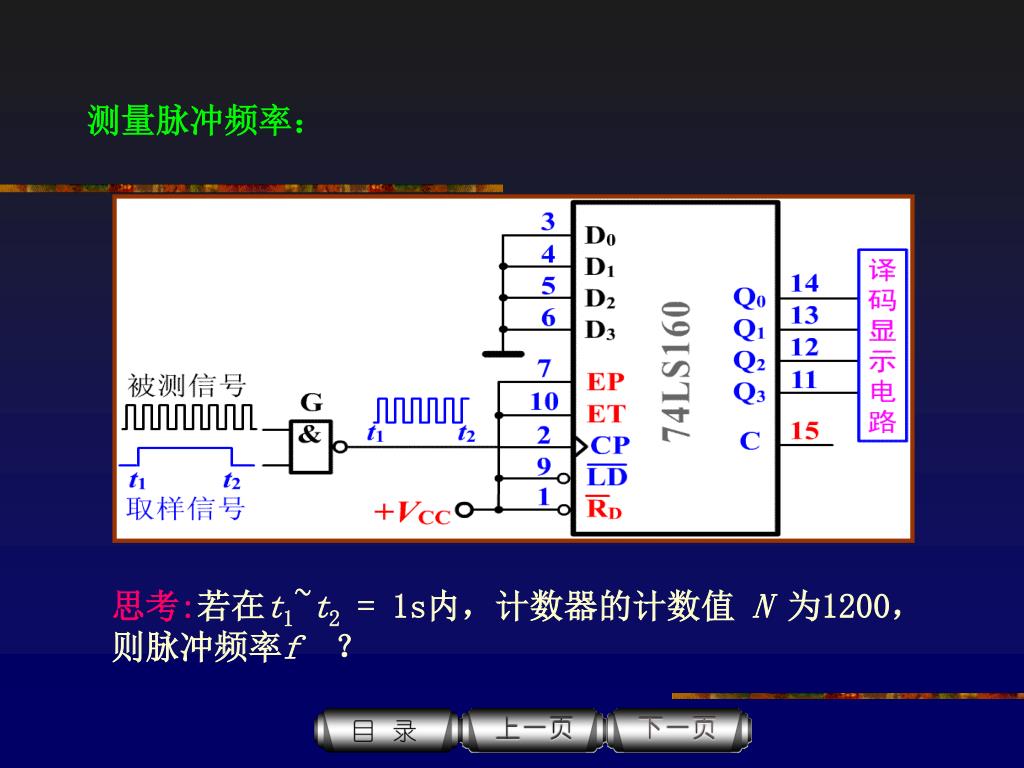

  41. 测量脉冲频率: 思考:若在t1~t2 = 1s内,计数器的计数值 N 为1200,则脉冲频率f ?

  42. 测量脉冲周期: 基准信号的周期为1uS 思考:若在被测信号一个周期时间内,基准信号计数为8,被测周期为?

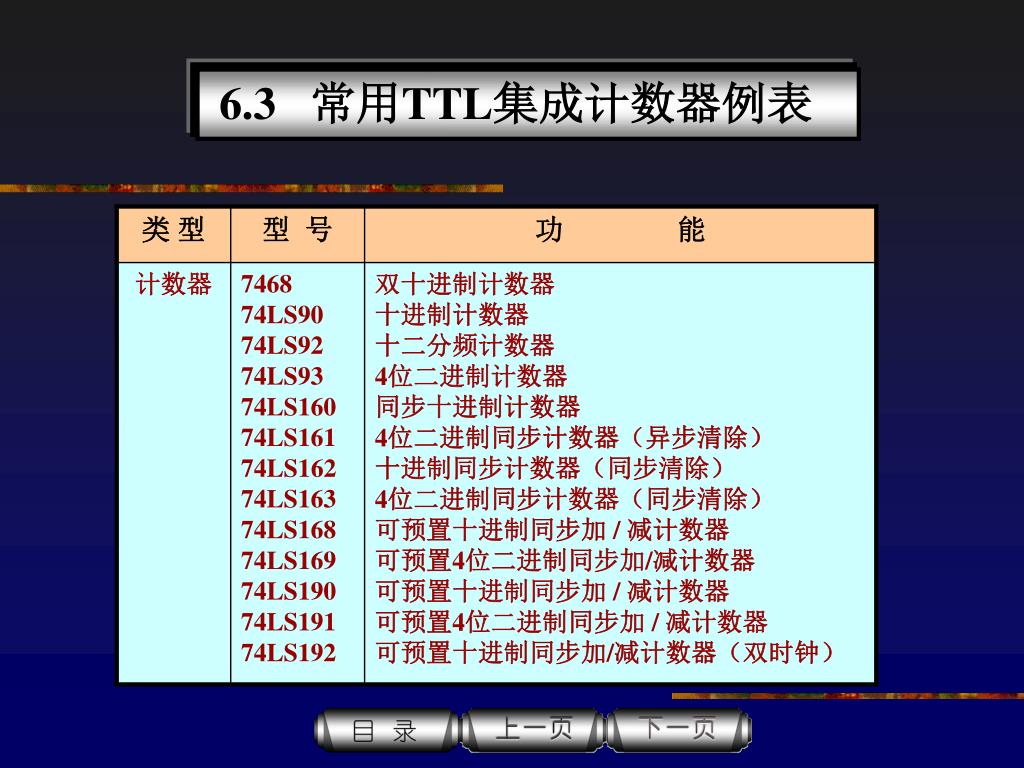

  43. 6.3 常用TTL集成计数器例表

  44. 本章小结 • 计数器是组成数字系统的重要部件之一,它的功能是计算输入脉冲的数目.根据输入方式不同,可分为财、同步计数器和异步计数器。同步工作速度快,但控制电路较复杂,对CP脉冲的负载能力重。异步计数器则相反。 • 计数器根据进制不同可分为二进制计数器、十进制计数器和任意进制计数器。前两种的现成的集成电路产品选用,而任意进制计数器帽可以通过前两种引入适当的反馈信号来实现。 • 计数器在使用时,功能表反映了它的工作功能特特点,以及工作时的细节,读懂功能表是正确使用计数器的关键,特别是扩展应用中,级联、反馈等信号的实现。

  45. 计数器有许多控制端,如置数、清零、进位、借位、脉冲输入等,使用时要合理使用。计数器有许多控制端,如置数、清零、进位、借位、脉冲输入等,使用时要合理使用。 • 在设计任意进制计数器时,一定要了解所选计数器的清零功能与置数功能是同步还是异步,因为,同步与异在选择反馈状态时不相同。

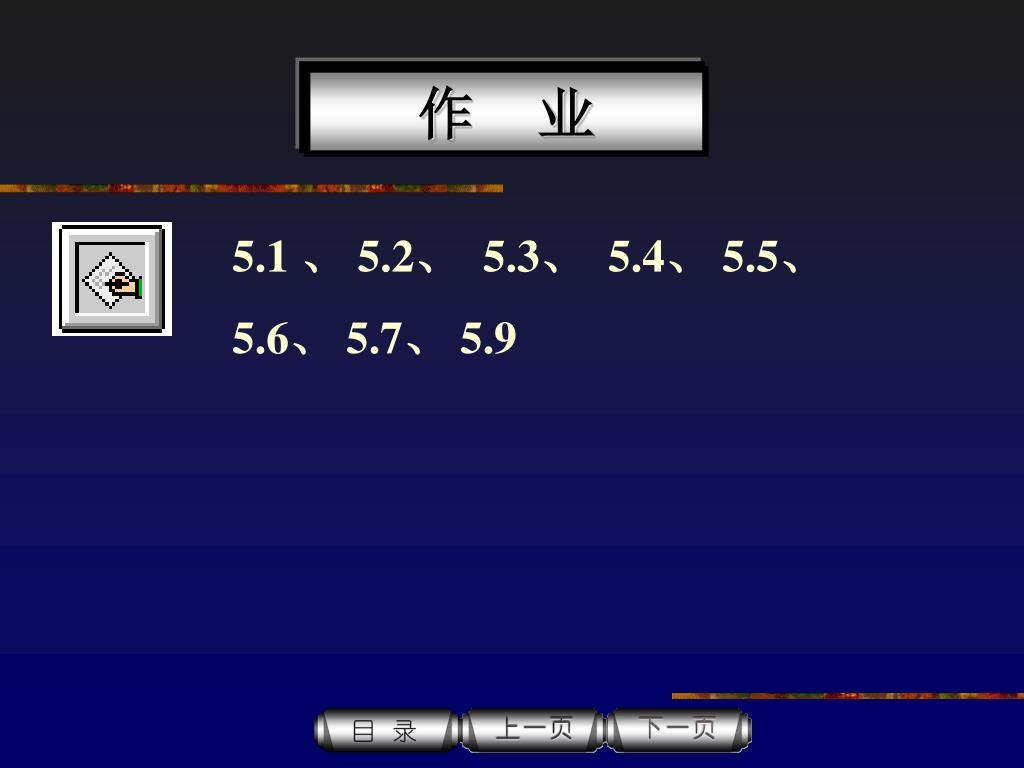

  46. 作 业 5.1 、 5.2、 5.3、 5.4、 5.5、 5.6、 5.7、 5.9
