  1. بسم الله الرحمن الرحيم الموضوع: توصيل المقاومات في الدارات الكهربائية. اعداد الطالبتان :فداء فقيه و رهام حسون الصف : العاشرالأساسي بإشراف المعلمتان : رندة حمادنة و مناهي صوالحة اهداء الى : مدرسة بنات بيت امرين الثانوية .

  2. توصيل المقاومات أ ــ على التوالي ب ــ على التوازي ج - معادلة الدائرة الكهربائية

  3. التوصيل على التوالي ب أ م 1 م 2 م 3 e تجربة

  4. تجربة توضح قراءة فرق الجهد عند التوصيل على التوالي جـ1 جـ2 جـ ك من التجربة نلاحظ ان: جـ1+جـ2 = جـ أي أن 3. + 2.6=2.9v ك الاشتقاق

  5. قانون توصيل المقاومات على التوالي • جـ أ ب = جـ (1) + جـ (2) + جـ ( 3) • لكن ت أ ب= ت1= ت2= ت3 • جـ = ت× م • ت× م ك = ت × م 1 + ت × م 2 + ت × م 3 • ت × م ك = ت× (م 1 + م 2 + م 3 ) • م ك = م 1 + م 2 + م 3

  6. التوصيل على التوازي م1 م2 م3 تجربة

  7. تجربة تبين قراءة فرق الجهد عند توصيل المقاومات على التوازي جـ 1 = جـ2 = جـ ك 2.4= 2.4 = 2.4 الاشتقاق

  8. قانون توصيل المقاومات على التوازي • جـ ا ب =جـ1 = جـ 2 =جـ 3 • ت اب =ت 1 +ت2 +ت 3 • جـ = ت×م • جـ اب = جـ1 + جـ 2 + جـ 3 • م ك م 1 م2م 3 1= 1 + 1 + 1 م ك م 1 م2 م 3

  9. من قانون حفظ الطاقة ( القدرة) القدرة الناتجة من المصدر(البطاريات) = القدرة المستهلكة بالمقاومات الداخلية والخارجية القدرة في البطاريات=القدرة المستهلكة ق × ت ق × ت ق × ت    معادلة الدائرة الكهربائية = ت2 مخ +ت2 مد = ت2 (مخ +مد) ق = ت ( م خ +م د) 

  10. ق ت =  ( م د + م خ ) 

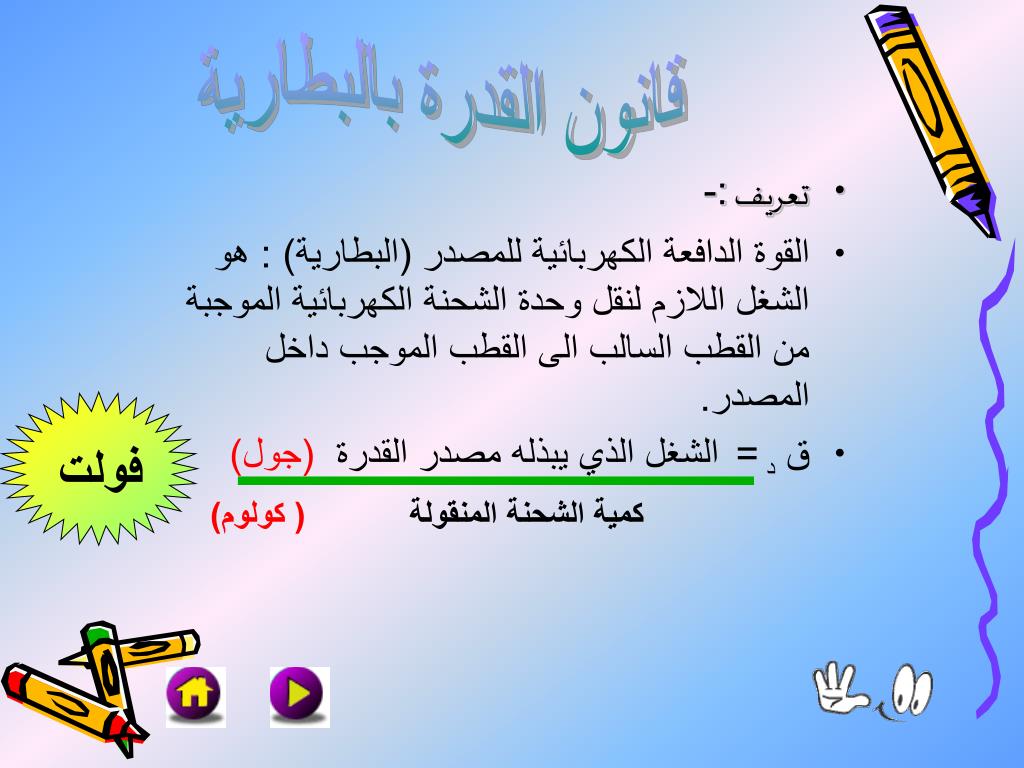

  11. قانون القدرة بالبطارية • تعريف :- • القوة الدافعة الكهربائية للمصدر (البطارية) : هو الشغل اللازم لنقل وحدة الشحنة الكهربائية الموجبة من القطب السالب الى القطب الموجب داخل المصدر. • ق د = فولت الشغل الذي يبذله مصدر القدرة (جول) كمية الشحنة المنقولة ( كولوم)

  12. ق د × الشغل الشحنة = الزمن الزمن تذكر (1) ت = الشحنة / الزمن (2) القدرة= الشغل/ الزمن ق د × ت = القدرة بالبطارية

  13. ق م د م خ أ ب ب أ فرق الجهد بين قطبي البطارية تذكر الهبوط بالجهد = ت × م د ق د =جـ أ ب ( عبر المقاومة الخارجية) + جـ ا ب ( عبر المقاومة الداخلية) جـ ا ب = ق د ــــ ت × م

  14. القدرة الكهربائية بالمقاومة • تعريف فرق الجهد بين نقطتين: هو الشغل اللازم لنقل وحدة الشحنات الكهربائية الموجبة بين نقطتين • جـ = الشغل/ الشحنة • جـ × الشحنة = الشغل • تذكر (1) ت = الشحنة / الزمن • (2) القدرة= الشغل/ الزمن الزمن الزمن • ( القدرة بالمقاومة = ت 2× م = جـ2/م ) جـ × ت = القدرة

  15. مثال : في الشكل التالي جد:-(1) قراءة الاميتر (2) قراءة الفولتميتر (3) شدة التيار المار في المقاومة 3  (4) الهبوط بالجهد بالبطاريات ( 5) جـ س ص

  16. س 6 فولت 1 5 فولت ا  7 فولت 1 3  V ص 6  A 5  اعادة

  17. س 6 فولت 1 5 فولت ا  7 فولت 1 3  V ص 6  A 5 

  18.    نجد القوة الدافعة الكلية للشكلبما ان اتجاه الدفع لهم في نفس الاتجاهق = ق 1+ ق 2 +ق 3ق= 6+7+5ق=18 فولتم د = م د 1 + م د 2 + م د 3=1+1+1=3 
