（二）逐点比较法圆弧插补

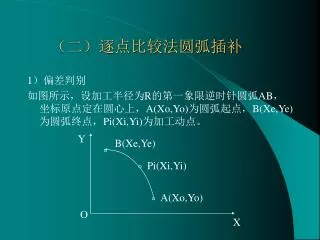

（二）逐点比较法圆弧插补. 1 ）偏差判别 如图所示，设加工半径为 R 的第一象限逆时针圆弧 AB ，坐标原点定在圆心上， A(Xo,Yo) 为圆弧起点， B(Xe,Ye) 为圆弧终点， Pi(Xi,Yi) 为加工动点。. Y. B(Xe,Ye). Pi(Xi,Yi). A(Xo,Yo). O. X. 2. 2. 2. 2. 可知，圆弧满足方程： (X +Y ) = (Xo +Yo ) 若 P 点在圆弧上，则有 (Xi +Yi ) — (Xo +Yo ) = 0 ，我们定义偏差函数 Fi 为

tristessa-leon
Download Presentation

（二）逐点比较法圆弧插补

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. （二）逐点比较法圆弧插补 1）偏差判别 如图所示，设加工半径为R的第一象限逆时针圆弧AB，坐标原点定在圆心上，A(Xo,Yo)为圆弧起点，B(Xe,Ye)为圆弧终点，Pi(Xi,Yi)为加工动点。 Y B(Xe,Ye) Pi(Xi,Yi) A(Xo,Yo) O X

  2. 2 2 2 2 可知，圆弧满足方程： (X +Y ) = (Xo +Yo ) 若P点在圆弧上，则有 (Xi +Yi ) — (Xo +Yo ) = 0，我们定义偏差函数Fi为 Fi = (Xi +Yi ) — (Xo +Yo ) 2 2 2 2 2 2 2 2 Y B(Xe,Ye) Pi(Xi,Yi) A(Xo,Yo) O X

  3. 可见，若Fi=0，表示动点位于圆弧上；若Fi＞0，表示动点位于圆弧外；Fi＜0，表示动点位于圆弧内。可见，若Fi=0，表示动点位于圆弧上；若Fi＞0，表示动点位于圆弧外；Fi＜0，表示动点位于圆弧内。 （2）进给控制 把Fi=0和若Fi＞0合在一起考虑，当Fi≥0时，向－X方向进给一步；当Fi＜0时，向+Y方向进给一步。 Y B(Xe,Ye) Pi(Xi,Yi) A(Xo,Yo) O X

  4. 2 2 2 2 由Fi = (Xi +Yi ) — (Xo +Yo )可以得到偏差函数的递推公式。 若Fi≥0时，向－X方向进给一步，动点由Pi(Xi,Yi) 移动到Pi+1(Xi+1,Yi)，则新动点的坐标为 Xi+1=Xi －１ 代入偏差函数，得Pi+1点的偏差为： Fi+1 = Fi－2Xi + 1 当Fi＜0时，向+Y方向进给一步。动点由Pi(Xi,Yi) 移动到Pi+1(Xi,Yi +1)则新动点的坐标为 Yi+1=Yi +１ 代入偏差函数，得Pi+1点的偏差为： Fi+1 = Fi + 2Yi + 1

  5. 所以，第一象限逆时针圆弧插补加工时偏差加工的递推公式为：所以，第一象限逆时针圆弧插补加工时偏差加工的递推公式为： Fi+1 = Fi－2Xi + 1　（Fi≥0时） Fi+1 = Fi + 2Yi + 1　（Fi＜0时）

  6. 同理，对于第一象限顺圆加工时，即B→A，当Fi≥0时，应向－Y方向进给一步，当Fi＜0时，应向+X方向进给一步。同理，对于第一象限顺圆加工时，即B→A，当Fi≥0时，应向－Y方向进给一步，当Fi＜0时，应向+X方向进给一步。 Y B(Xe,Ye) Pi(Xi,Yi) A(Xo,Yo) O X

  7. 当Fi≥0时，向－Y方向进给一步，动点由Pi(Xi,Yi) 移动到Pi+1(Xi,Yi +1)，则新动点的坐标为 Yi+1=Yi －１ 代入偏差函数，得Pi+1点的偏差为： Fi+1 = Fi－2Yi + 1 当Fi＜0时，向+X方向进给一步，动点由Pi(Xi,Yi) 移动到Pi+1(Xi +1,Yi)，则新动点的坐标为 Xi+1=Xi +１ 代入偏差函数，得Pi+1点的偏差为： Fi+1 = Fi + 2Xi + 1

  8. 所以，第一象限顺时针圆弧插补加工时偏差加工的递推公式为：所以，第一象限顺时针圆弧插补加工时偏差加工的递推公式为： Fi+1 = Fi－2Yi + 1　（Fi≥0时） Fi+1 = Fi + 2Xi + 1　（Fi＜0时）

  9. （4）终点判别 1）根据X、Y坐标方向要走的总步数∑来判断，即∑=lXe-Xol +lYe -Yol,每走一步进行∑－1计算，当∑=0时即到终点。 2）分别判断各坐标轴的步数,∑x=lXe-Xol ，　　　∑y= lYe –Yol，当沿坐标值方向进给一步时进行∑－1计算，当∑x=0 ，∑y=0时即到终点。

  10. 例：设圆弧AB为第一象限逆圆弧，起点A（Xa=3，Ya=0）,终点为B（Xb=0,Yb=3），用逐点比较法加工圆弧AB。例：设圆弧AB为第一象限逆圆弧，起点A（Xa=3，Ya=0）,终点为B（Xb=0,Yb=3），用逐点比较法加工圆弧AB。 Y B 3 2 1 A O 1 3 2 X

  11. 　　　　　运算过程： 判别 偏差计算 序号 进给方向 终点判别 0 F0=0,Xo=3,Yo=0 ∑=6 1 F0=0 －X F1=F0-2Xo+1= -5,X1=2,Y1=0 ∑=5 2 F1=－5 +Y ∑=4 F2=F1+2Y1+1= -4,X2=2,Y2=1 F2=-4 +Y ∑=3 3 F3=F2+2Y2+1= -1,X3=2,Y3=2 F3= -1 +Y ∑=2 4 F4=F3 +2Y3+1 =4, X4=2,Y4=3 F4=4 -X ∑=1 5 F5=F4-2X4+1 =1, X5=1,Y5=3 ∑=0 6 F5=1 -X F6=F5-2X5+1 =0, X6=0,Y5=3

  12. 　　　加工过程为： Y B 3 2 1 A O 1 3 2 X

  13. 习题：设圆弧AB为第一象限逆圆弧，起点A（５，0）,终点为B（0,５），用逐点比较法加工圆弧AB。习题：设圆弧AB为第一象限逆圆弧，起点A（５，0）,终点为B（0,５），用逐点比较法加工圆弧AB。 Y 5 4 3 2 1 O 1 5 X 2 3 4

  14. 判别 偏差计算 序号 进给方向 终点判别 0 F0=0,Xo=5,Yo=0 ∑=10 1 F0=0 －X F1=F0-2Xo+1= -9,X1=4,Y1=0 ∑=9 　运算过程： 2 F1=－9 +Y ∑=8 F2=F1+2Y1+1= -8,X2=4,Y2=1 F2=-8 +Y ∑=7 3 F3=F2+2Y2+1= -5,X3=4,Y3=2 F3= -5 +Y ∑=6 4 F4=F3 +2Y3+1 =0, X4=4,Y4=3 F4=0 -X ∑=5 5 F5=F4-2X4+1 = -7, X5=3,Y5=3 ∑=4 6 F5= -7 +Y F6=F5+2Y5+1 =0, X6=3,Y6=4 7 F6=0 -X F7=F6-2X6+1 = -5, X7=2,Y7=4 ∑=3 8 F7= -5 +Y ∑=2 F8=F7+2Y7+1 =4, X8=2,Y8=5 9 F8=4 -X ∑=1 F9=F8-2X8+1 = 1, X9=1,Y9=5 10 F9=1 -X ∑=0 F10=F9-2X9+1 = 0, X10=0,Y10=5

  15. 加工过程为： Y 5 4 3 2 1 O 1 5 X 2 3 4

  16. （三）象限处理 1、直线插补的象限处理 前面的公式只适用于第一象限，对于其他象限直线，偏差函数用│X│和 │Y│代替X，Y。则进给方向为： Y Fi≥0 Fi≥0 Fi＜0 Fi＜0 O X Fi＜0 Fi＜0 Fi≥0 Fi≥0

  17. 2、圆弧插补的象限处理 前面的圆弧插补（顺圆、逆圆）只限于第一象限，其他情况如图所示： Y O X
