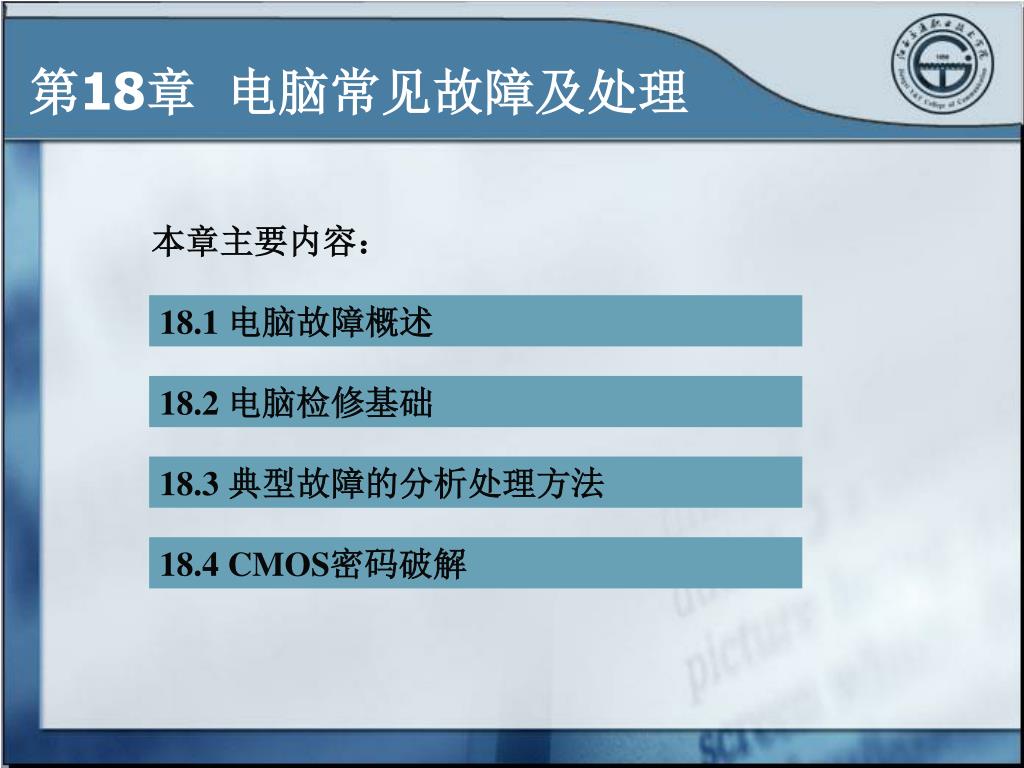

  1. 第18章 电脑常见故障及处理 本章主要内容: 18.1 电脑故障概述 18.2 电脑检修基础 18.3 典型故障的分析处理方法 18.4 CMOS密码破解

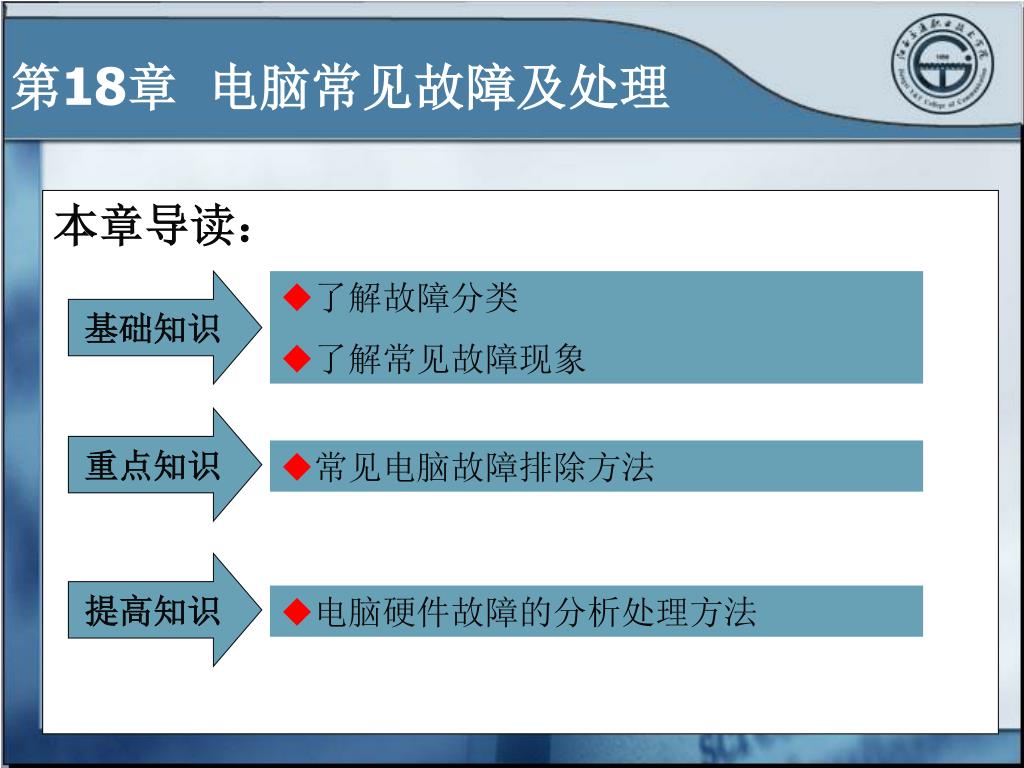

  2. 本章导读: 第18章 电脑常见故障及处理 基础知识 • 了解故障分类 • 了解常见故障现象 重点知识 • 常见电脑故障排除方法 提高知识 • 电脑硬件故障的分析处理方法

  3. 18.1 电脑故障概述 18.1.1 硬故障 • 概念:指电脑硬件系统使用不当或硬件物理损坏所造成的故障。 • “真”故障:指各种板卡或外设等出现电气故障或机械故障,属于硬件物理损坏。 • “假”故障:指电脑主机部件和外设均完好无损,但由于用户无知或粗心、日久自然形成的接触不良、CMOS设置错误、负荷太大、电源的功率不足或CPU超频使用等原因导致整机不能正常运行或部分功能丧失的故障。

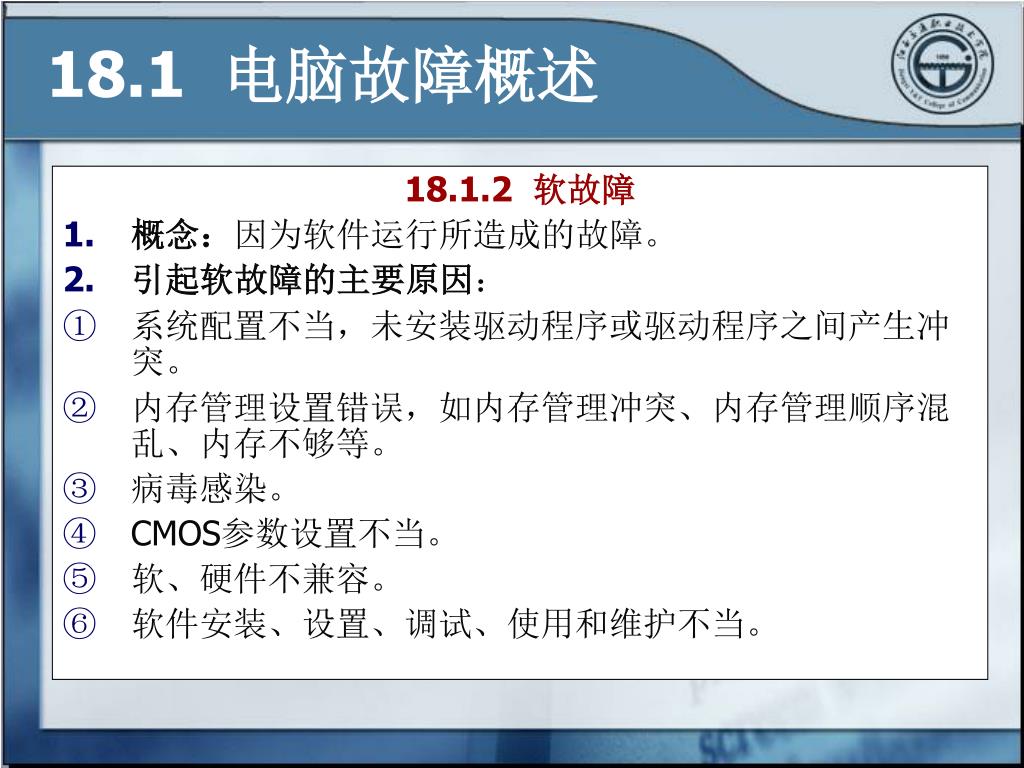

  4. 18.1 电脑故障概述 18.1.2 软故障 • 概念:因为软件运行所造成的故障。 • 引起软故障的主要原因: • 系统配置不当,未安装驱动程序或驱动程序之间产生冲突。 • 内存管理设置错误,如内存管理冲突、内存管理顺序混乱、内存不够等。 • 病毒感染。 • CMOS参数设置不当。 • 软、硬件不兼容。 • 软件安装、设置、调试、使用和维护不当。

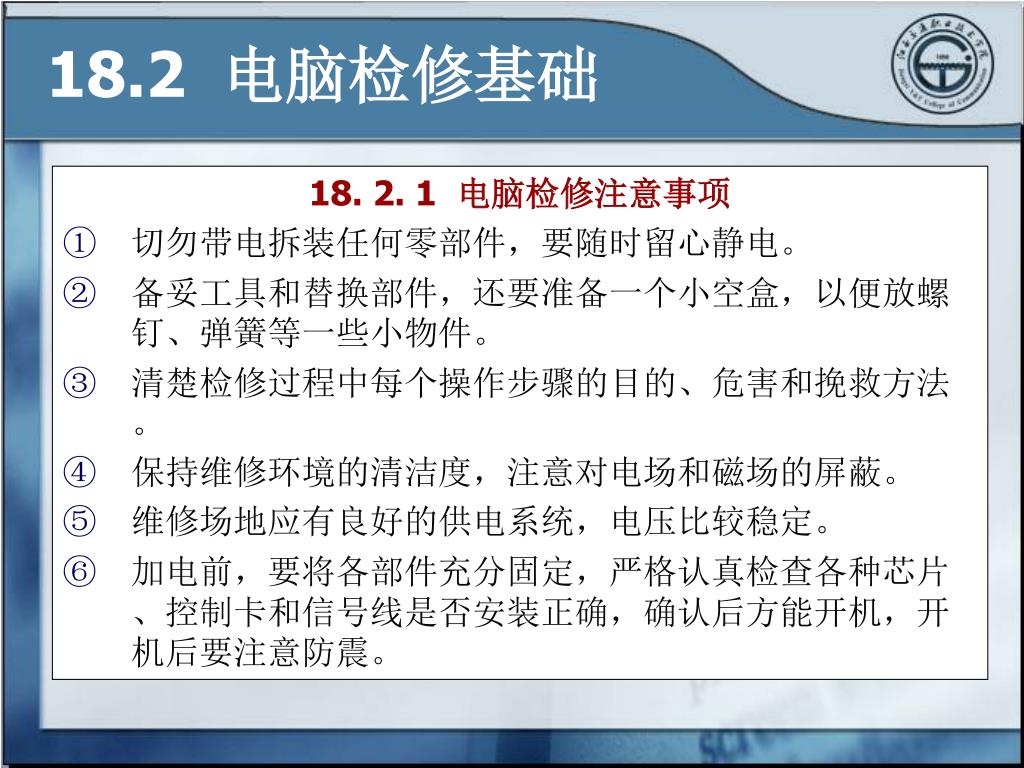

  5. 18.2 电脑检修基础 18. 2. 1 电脑检修注意事项 • 切勿带电拆装任何零部件,要随时留心静电。 • 备妥工具和替换部件,还要准备一个小空盒,以便放螺钉、弹簧等一些小物件。 • 清楚检修过程中每个操作步骤的目的、危害和挽救方法。 • 保持维修环境的清洁度,注意对电场和磁场的屏蔽。 • 维修场地应有良好的供电系统,电压比较稳定。 • 加电前,要将各部件充分固定,严格认真检查各种芯片、控制卡和信号线是否安装正确,确认后方能开机,开机后要注意防震。

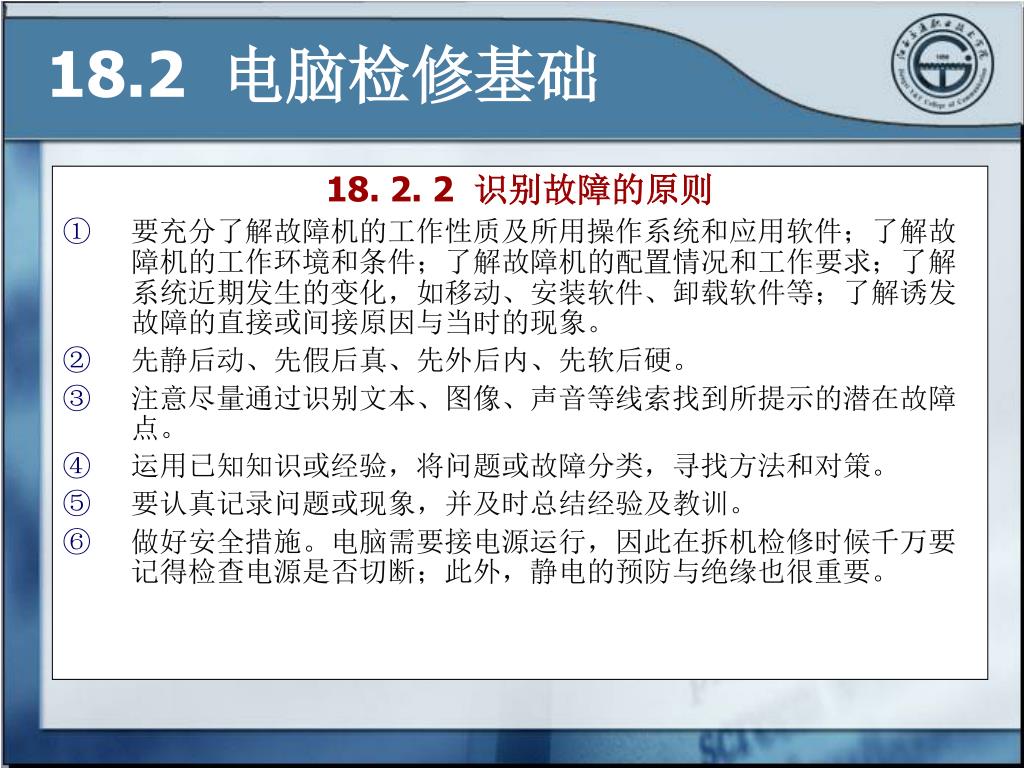

  6. 18.2 电脑检修基础 18. 2. 2 识别故障的原则 • 要充分了解故障机的工作性质及所用操作系统和应用软件;了解故障机的工作环境和条件;了解故障机的配置情况和工作要求;了解系统近期发生的变化,如移动、安装软件、卸载软件等;了解诱发故障的直接或间接原因与当时的现象。 • 先静后动、先假后真、先外后内、先软后硬。 • 注意尽量通过识别文本、图像、声音等线索找到所提示的潜在故障点。 • 运用已知知识或经验,将问题或故障分类,寻找方法和对策。 • 要认真记录问题或现象,并及时总结经验及教训。 • 做好安全措施。电脑需要接电源运行,因此在拆机检修时候千万要记得检查电源是否切断;此外,静电的预防与绝缘也很重要。

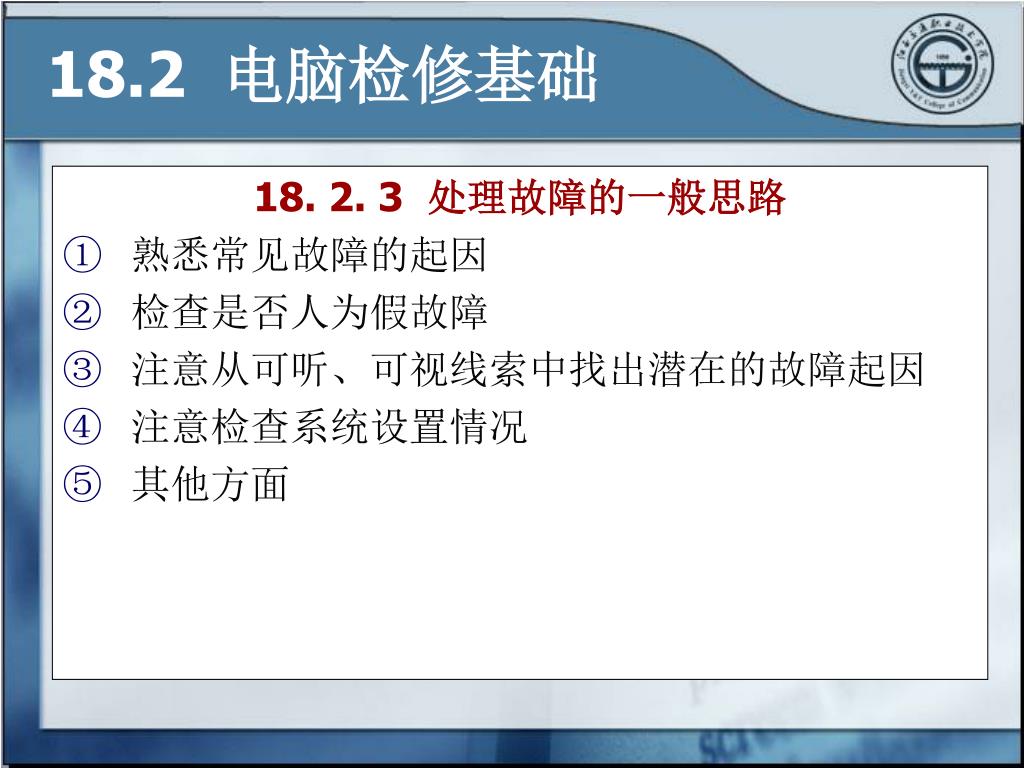

  7. 18.2 电脑检修基础 18. 2. 3 处理故障的一般思路 • 熟悉常见故障的起因 • 检查是否人为假故障 • 注意从可听、可视线索中找出潜在的故障起因 • 注意检查系统设置情况 • 其他方面

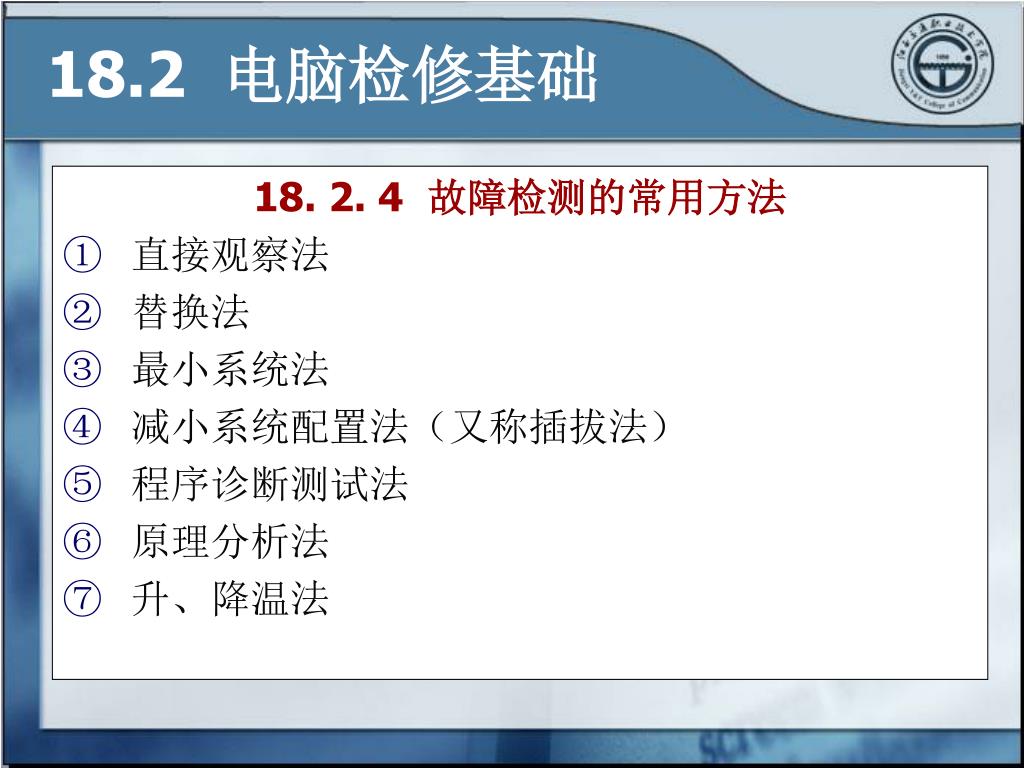

  8. 18.2 电脑检修基础 18. 2. 4 故障检测的常用方法 • 直接观察法 • 替换法 • 最小系统法 • 减小系统配置法(又称插拔法) • 程序诊断测试法 • 原理分析法 • 升、降温法

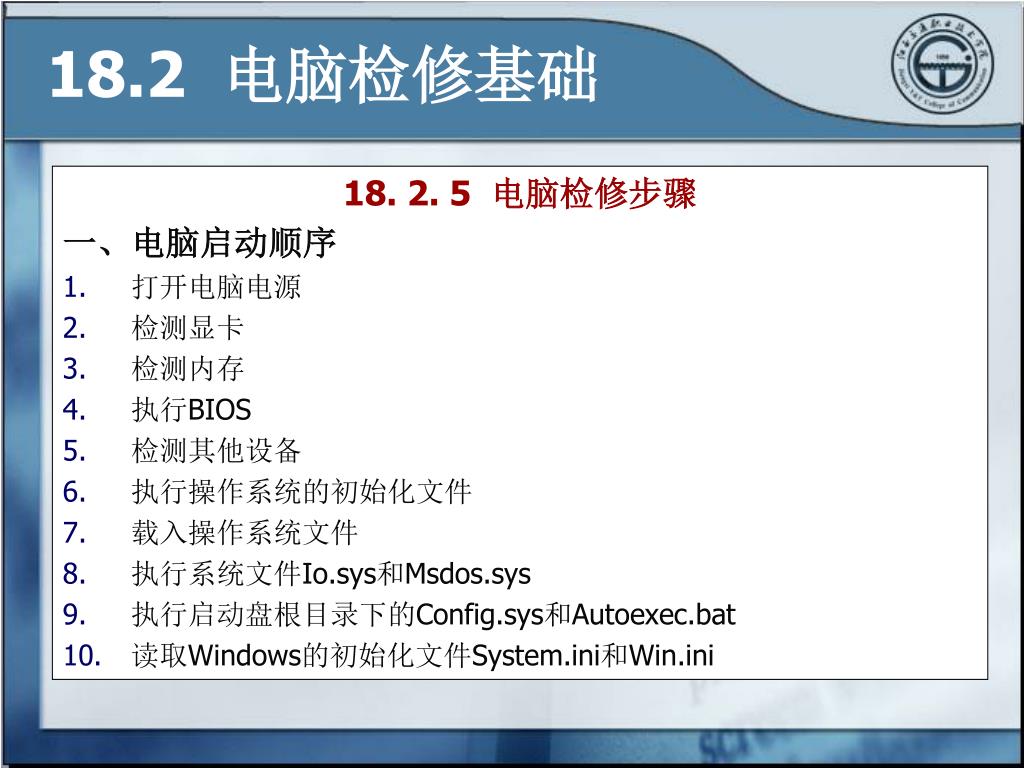

  9. 18.2 电脑检修基础 18. 2. 5 电脑检修步骤 一、电脑启动顺序 • 打开电脑电源 • 检测显卡 • 检测内存 • 执行BIOS • 检测其他设备 • 执行操作系统的初始化文件 • 载入操作系统文件 • 执行系统文件Io.sys和Msdos.sys • 执行启动盘根目录下的Config.sys和Autoexec.bat • 读取Windows的初始化文件System.ini和Win.ini

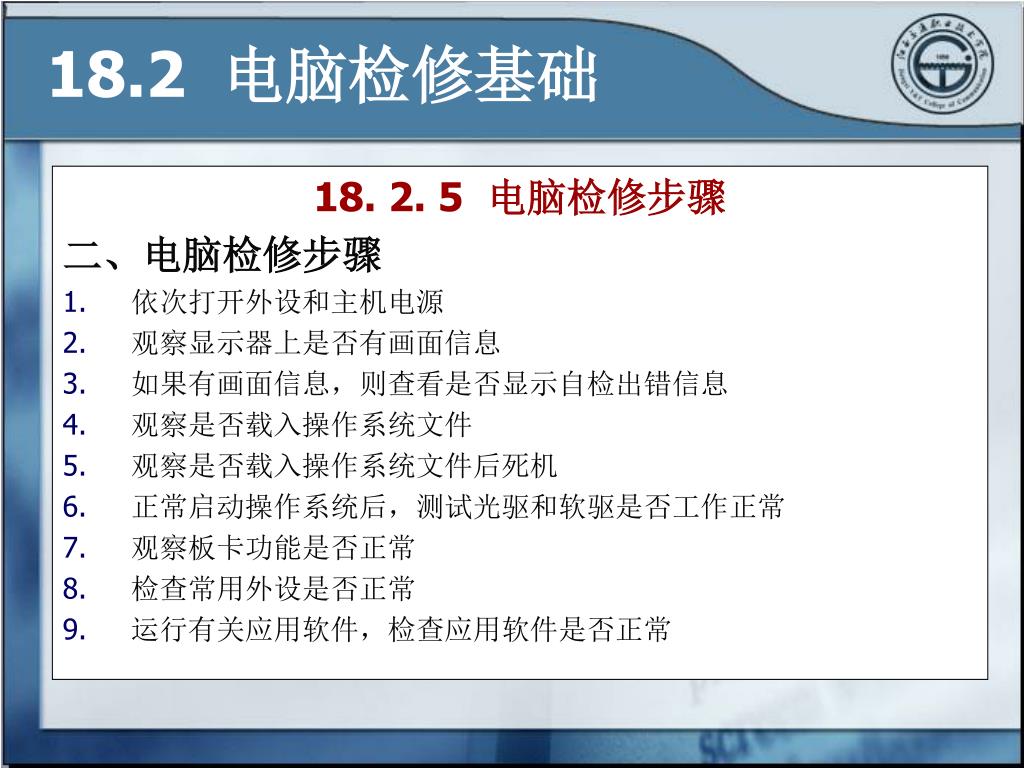

  10. 18.2 电脑检修基础 18. 2. 5 电脑检修步骤 二、电脑检修步骤 • 依次打开外设和主机电源 • 观察显示器上是否有画面信息 • 如果有画面信息,则查看是否显示自检出错信息 • 观察是否载入操作系统文件 • 观察是否载入操作系统文件后死机 • 正常启动操作系统后,测试光驱和软驱是否工作正常 • 观察板卡功能是否正常 • 检查常用外设是否正常 • 运行有关应用软件,检查应用软件是否正常

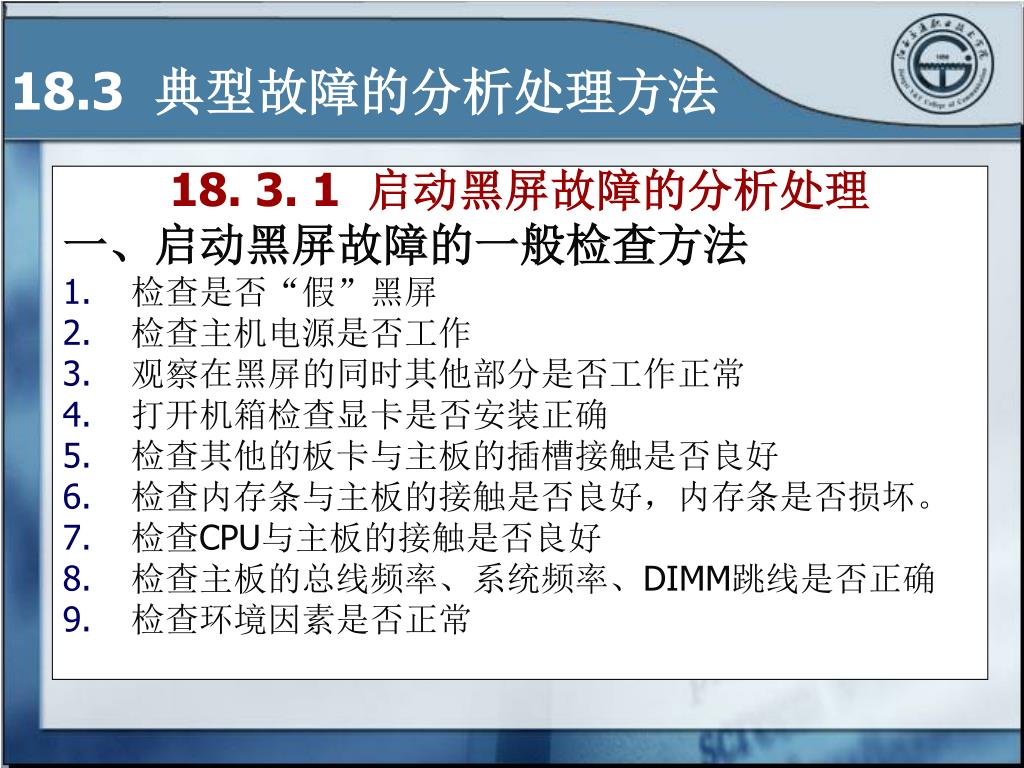

  11. 18.3 典型故障的分析处理方法 18. 3. 1 启动黑屏故障的分析处理 一、启动黑屏故障的一般检查方法 • 检查是否“假”黑屏 • 检查主机电源是否工作 • 观察在黑屏的同时其他部分是否工作正常 • 打开机箱检查显卡是否安装正确 • 检查其他的板卡与主板的插槽接触是否良好 • 检查内存条与主板的接触是否良好,内存条是否损坏。 • 检查CPU与主板的接触是否良好 • 检查主板的总线频率、系统频率、DIMM跳线是否正确 • 检查环境因素是否正常

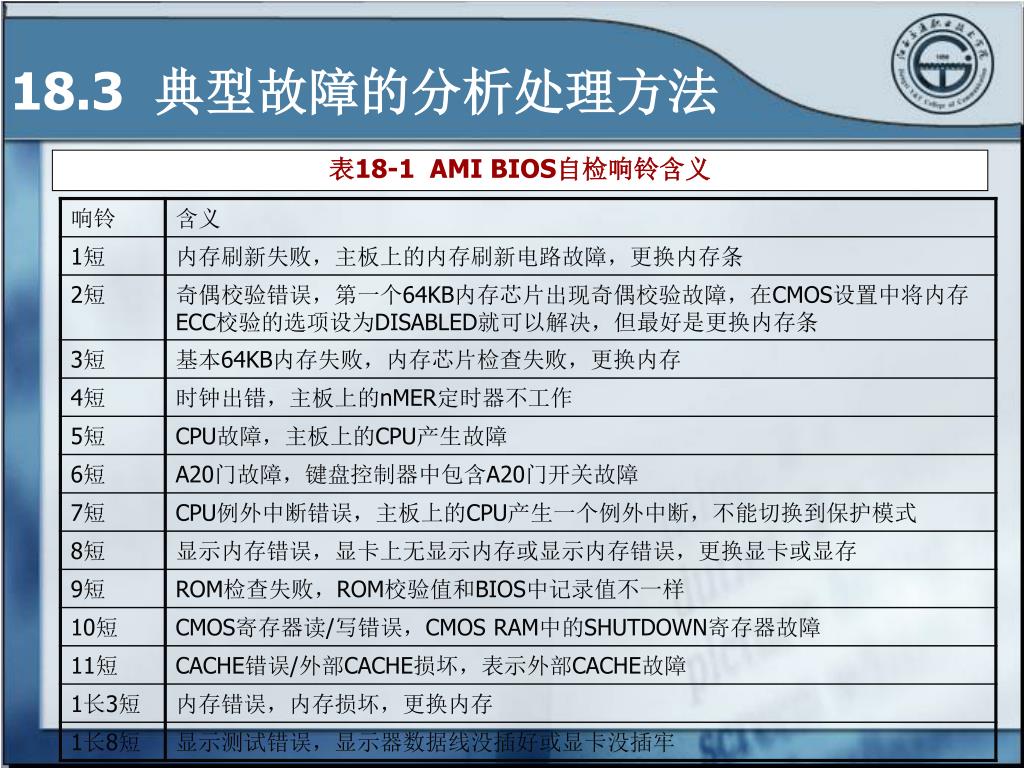

  12. 18.3 典型故障的分析处理方法 表18-1 AMI BIOS自检响铃含义

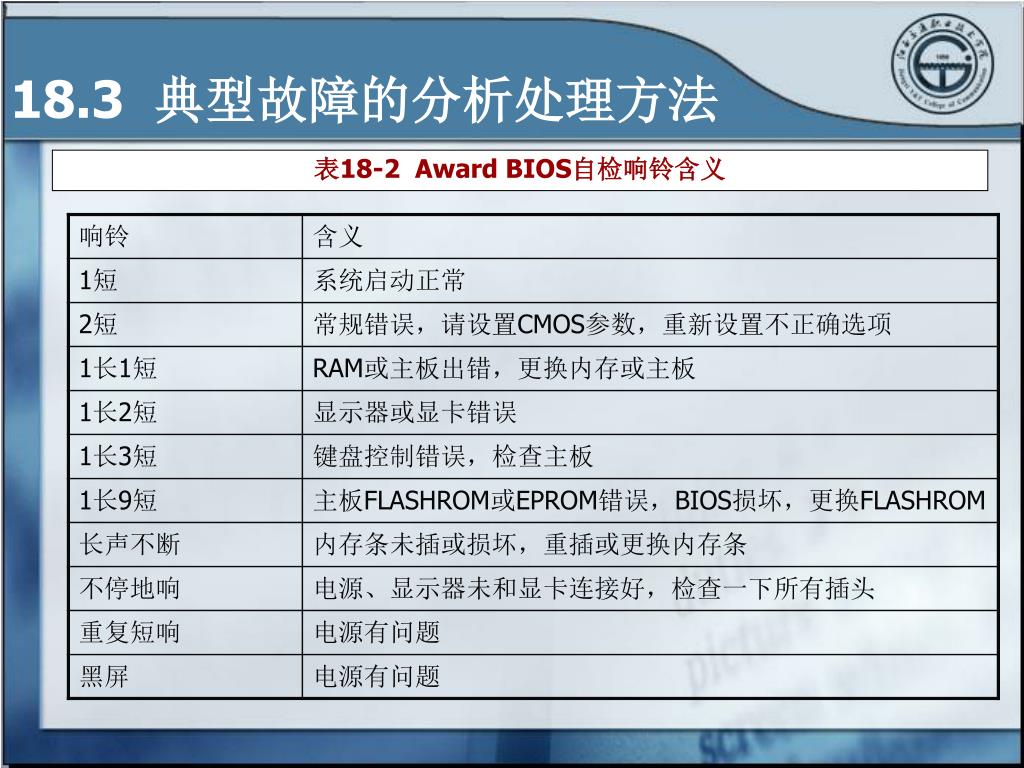

  13. 18.3 典型故障的分析处理方法 表18-2 Award BIOS自检响铃含义

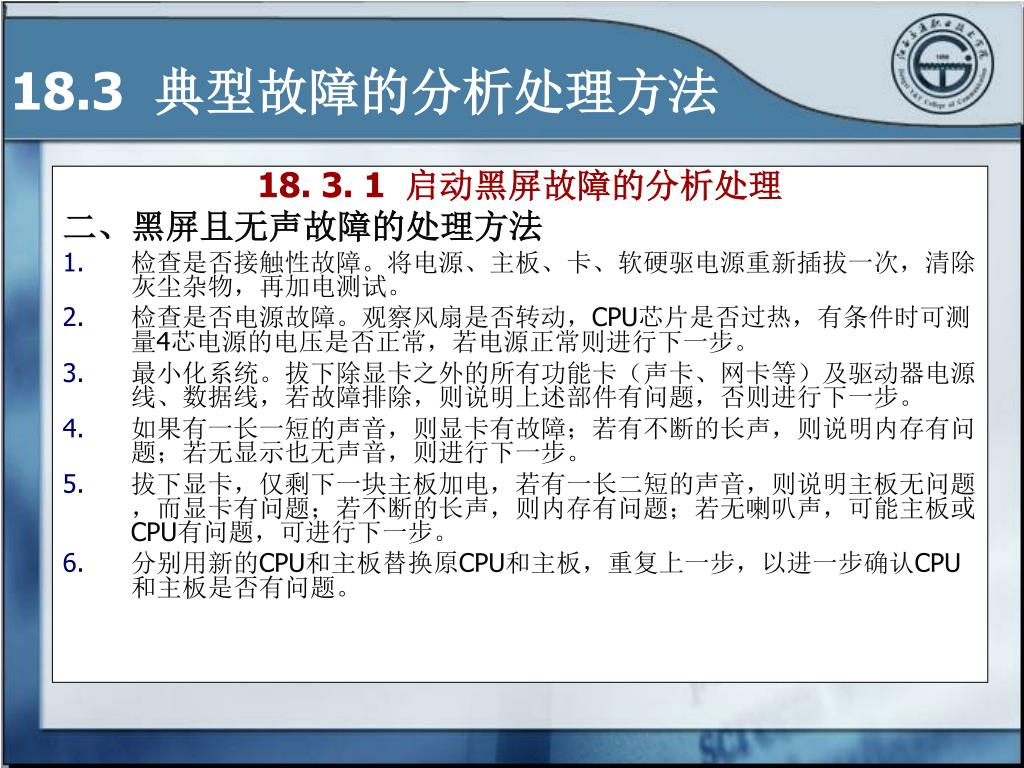

  14. 18.3 典型故障的分析处理方法 18. 3. 1 启动黑屏故障的分析处理 二、黑屏且无声故障的处理方法 • 检查是否接触性故障。将电源、主板、卡、软硬驱电源重新插拔一次,清除灰尘杂物,再加电测试。 • 检查是否电源故障。观察风扇是否转动,CPU芯片是否过热,有条件时可测量4芯电源的电压是否正常,若电源正常则进行下一步。 • 最小化系统。拔下除显卡之外的所有功能卡(声卡、网卡等)及驱动器电源线、数据线,若故障排除,则说明上述部件有问题,否则进行下一步。 • 如果有一长一短的声音,则显卡有故障;若有不断的长声,则说明内存有问题;若无显示也无声音,则进行下一步。 • 拔下显卡,仅剩下一块主板加电,若有一长二短的声音,则说明主板无问题,而显卡有问题;若不断的长声,则内存有问题;若无喇叭声,可能主板或CPU有问题,可进行下一步。 • 分别用新的CPU和主板替换原CPU和主板,重复上一步,以进一步确认CPU和主板是否有问题。

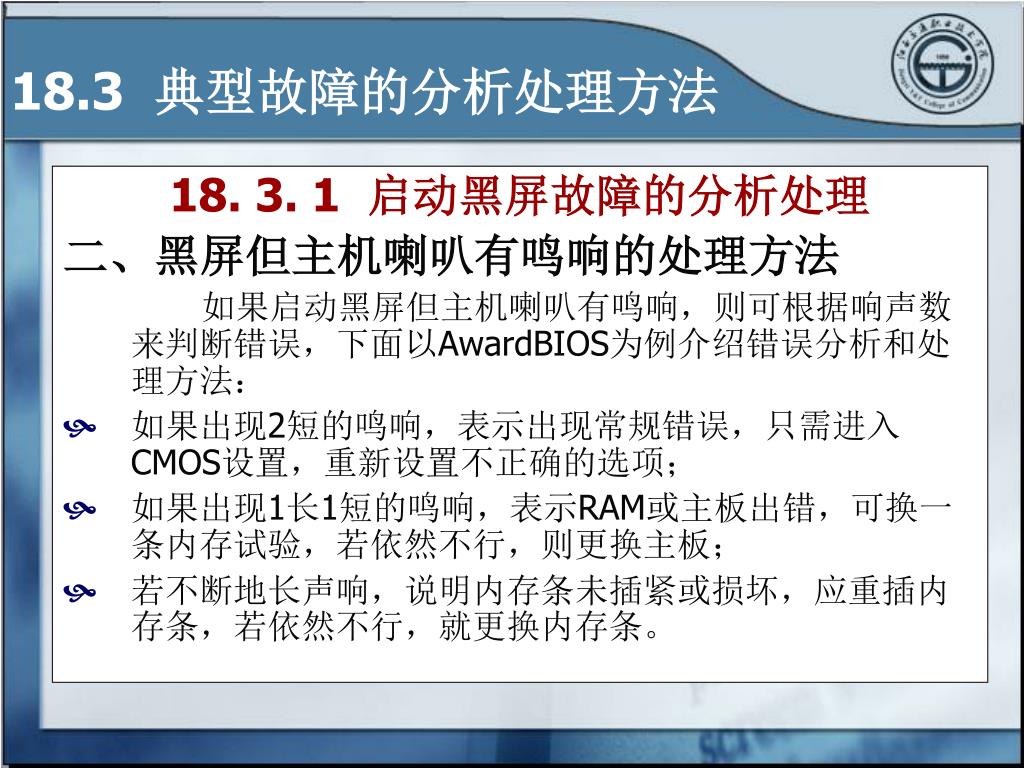

  15. 18.3 典型故障的分析处理方法 18. 3. 1 启动黑屏故障的分析处理 二、黑屏但主机喇叭有鸣响的处理方法 如果启动黑屏但主机喇叭有鸣响,则可根据响声数来判断错误,下面以AwardBIOS为例介绍错误分析和处理方法: • 如果出现2短的鸣响,表示出现常规错误,只需进入CMOS设置,重新设置不正确的选项; • 如果出现1长1短的鸣响,表示RAM或主板出错,可换一条内存试验,若依然不行,则更换主板; • 若不断地长声响,说明内存条未插紧或损坏,应重插内存条,若依然不行,就更换内存条。

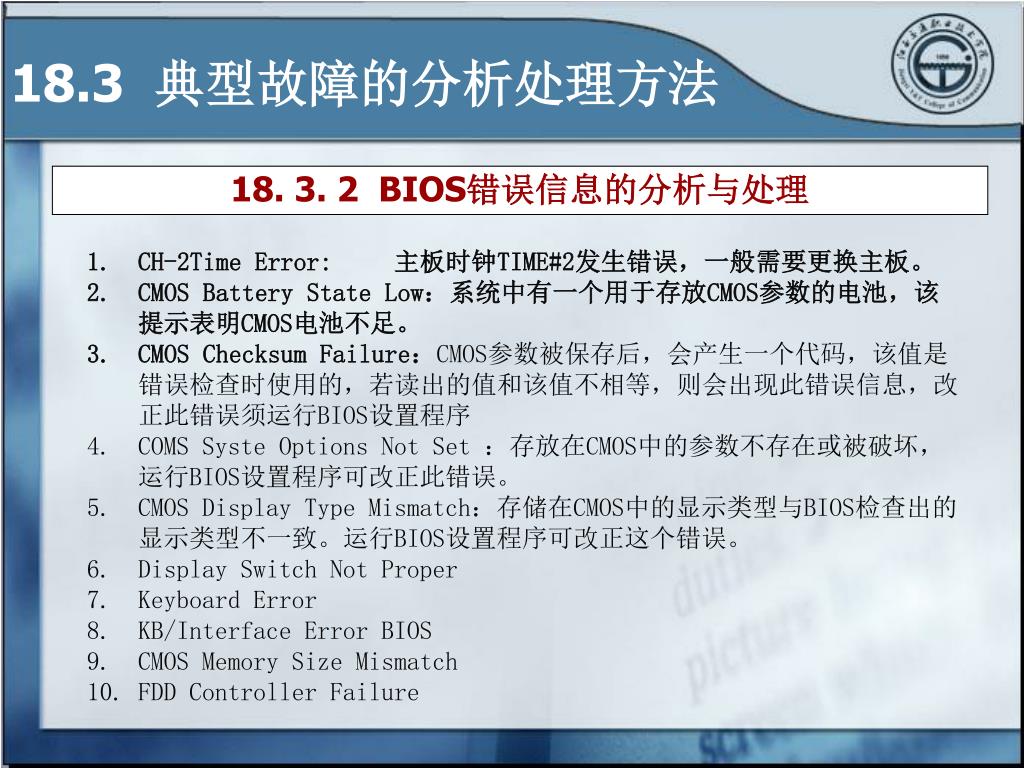

  16. 18.3 典型故障的分析处理方法 18. 3. 2 BIOS错误信息的分析与处理 • CH-2Time Error: 主板时钟TIME#2发生错误,一般需要更换主板。 • CMOS Battery State Low:系统中有一个用于存放CMOS参数的电池,该提示表明CMOS电池不足。 • CMOS Checksum Failure:CMOS参数被保存后,会产生一个代码,该值是错误检查时使用的,若读出的值和该值不相等,则会出现此错误信息,改正此错误须运行BIOS设置程序 • COMS Syste Options Not Set :存放在CMOS中的参数不存在或被破坏,运行BIOS设置程序可改正此错误。 • CMOS Display Type Mismatch:存储在CMOS中的显示类型与BIOS检查出的显示类型不一致。运行BIOS设置程序可改正这个错误。 • Display Switch Not Proper • Keyboard Error • KB/Interface Error BIOS • CMOS Memory Size Mismatch • FDD Controller Failure

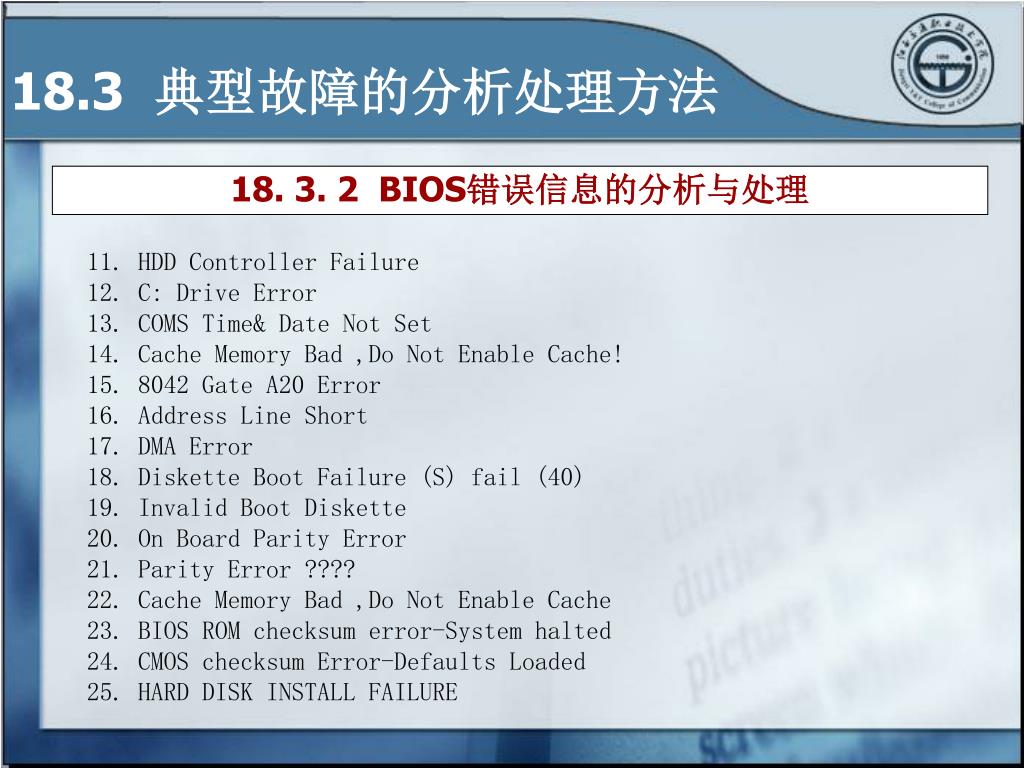

  17. 18.3 典型故障的分析处理方法 18. 3. 2 BIOS错误信息的分析与处理 • HDD Controller Failure • C: Drive Error • COMS Time& Date Not Set • Cache Memory Bad ,Do Not Enable Cache! • 8042 Gate A20 Error • Address Line Short • DMA Error • Diskette Boot Failure (S) fail (40) • Invalid Boot Diskette • On Board Parity Error • Parity Error ???? • Cache Memory Bad ,Do Not Enable Cache • BIOS ROM checksum error-System halted • CMOS checksum Error-Defaults Loaded • HARD DISK INSTALL FAILURE

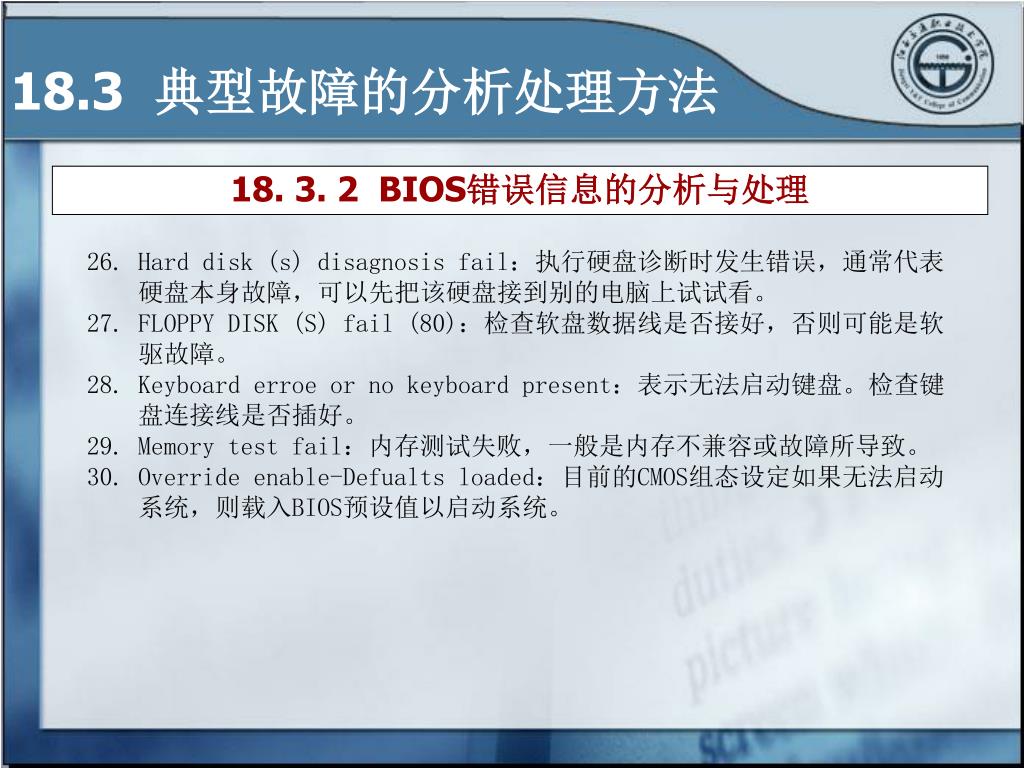

  18. 18.3 典型故障的分析处理方法 18. 3. 2 BIOS错误信息的分析与处理 • Hard disk (s) disagnosis fail:执行硬盘诊断时发生错误,通常代表硬盘本身故障,可以先把该硬盘接到别的电脑上试试看。 • FLOPPY DISK (S) fail (80):检查软盘数据线是否接好,否则可能是软驱故障。 • Keyboard erroe or no keyboard present:表示无法启动键盘。检查键盘连接线是否插好。 • Memory test fail:内存测试失败,一般是内存不兼容或故障所导致。 • Override enable-Defualts loaded:目前的CMOS组态设定如果无法启动系统,则载入BIOS预设值以启动系统。

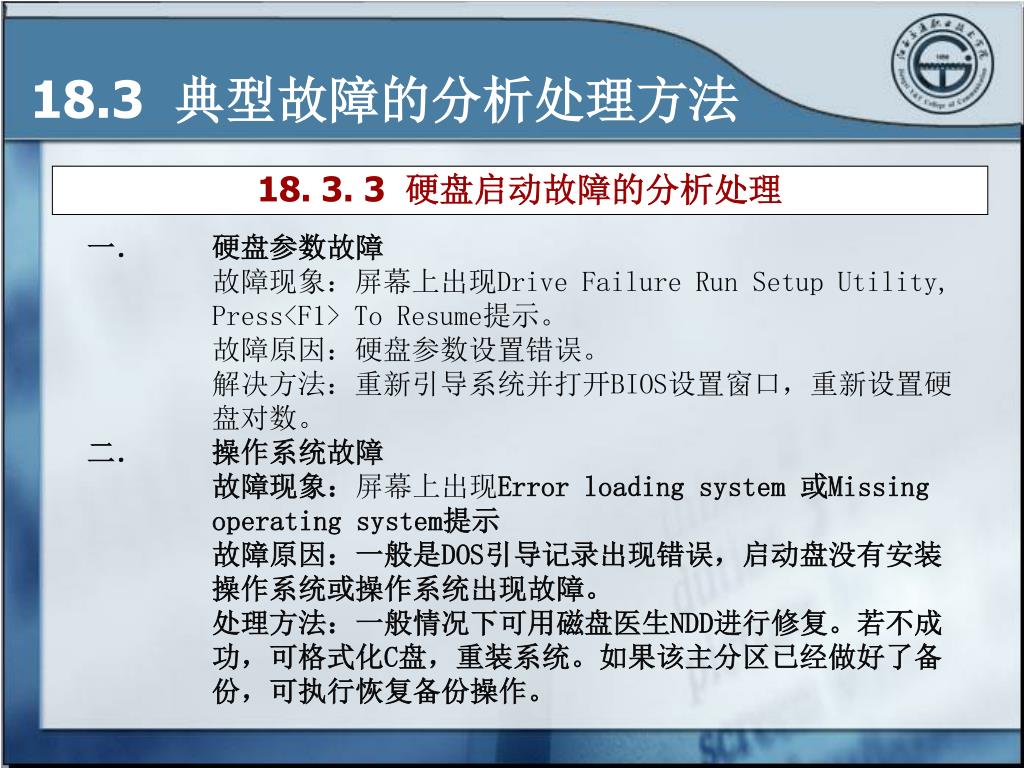

  19. 18.3 典型故障的分析处理方法 18. 3. 3 硬盘启动故障的分析处理 • 硬盘参数故障故障现象:屏幕上出现Drive Failure Run Setup Utility, Press<F1> To Resume提示。故障原因:硬盘参数设置错误。解决方法:重新引导系统并打开BIOS设置窗口,重新设置硬盘对数。 • 操作系统故障故障现象:屏幕上出现Error loading system 或Missing operating system提示故障原因:一般是DOS引导记录出现错误,启动盘没有安装操作系统或操作系统出现故障。 处理方法:一般情况下可用磁盘医生NDD进行修复。若不成功,可格式化C盘,重装系统。如果该主分区已经做好了备份,可执行恢复备份操作。

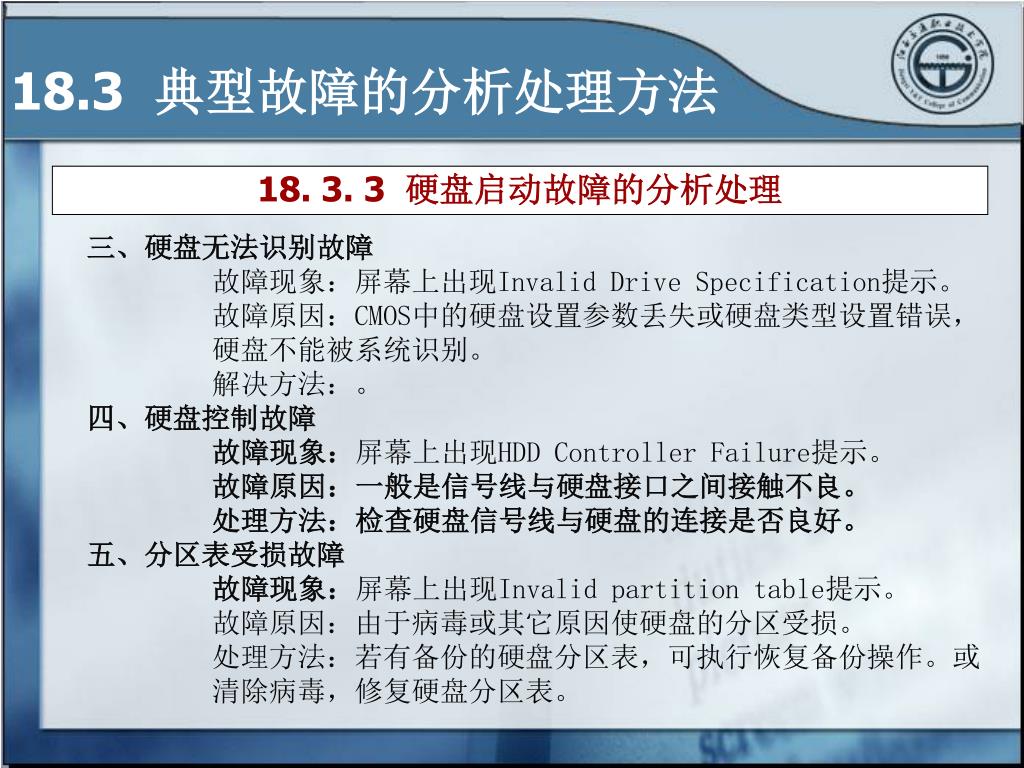

  20. 18.3 典型故障的分析处理方法 18. 3. 3 硬盘启动故障的分析处理 三、硬盘无法识别故障故障现象:屏幕上出现Invalid Drive Specification提示。故障原因:CMOS中的硬盘设置参数丢失或硬盘类型设置错误,硬盘不能被系统识别。解决方法:。 四、硬盘控制故障故障现象:屏幕上出现HDD Controller Failure提示。故障原因:一般是信号线与硬盘接口之间接触不良。 处理方法:检查硬盘信号线与硬盘的连接是否良好。 五、分区表受损故障故障现象:屏幕上出现Invalid partition table提示。故障原因:由于病毒或其它原因使硬盘的分区受损。处理方法:若有备份的硬盘分区表,可执行恢复备份操作。或清除病毒,修复硬盘分区表。

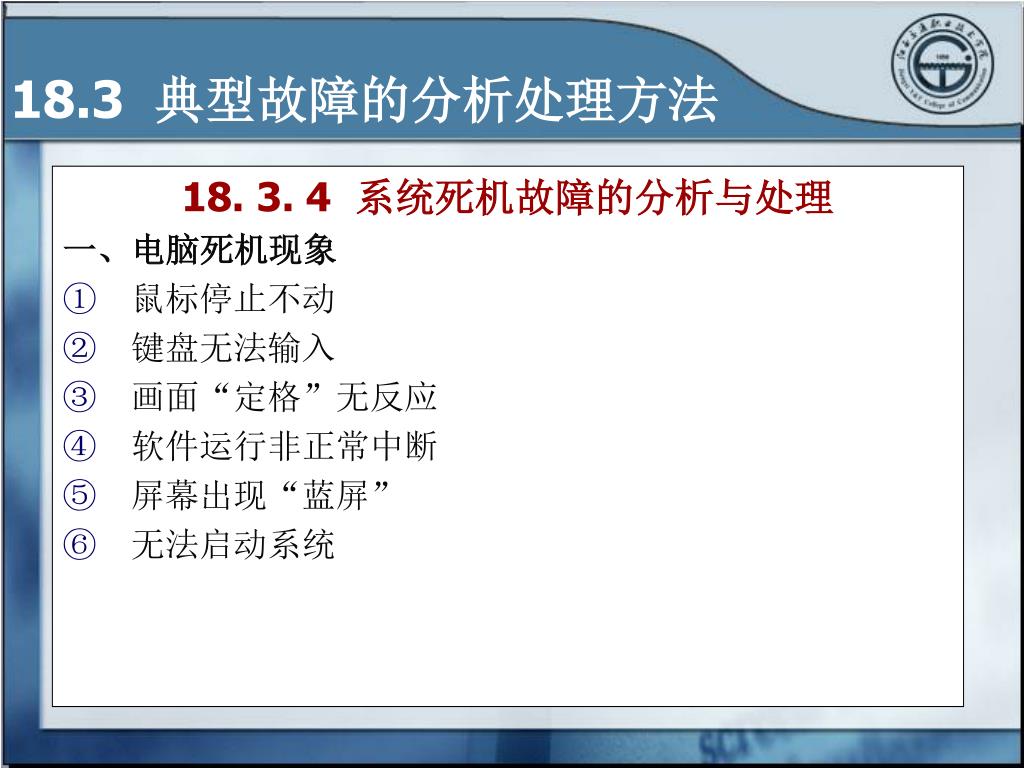

  21. 18.3 典型故障的分析处理方法 18. 3. 4 系统死机故障的分析与处理 一、电脑死机现象 • 鼠标停止不动 • 键盘无法输入 • 画面“定格”无反应 • 软件运行非正常中断 • 屏幕出现“蓝屏” • 无法启动系统

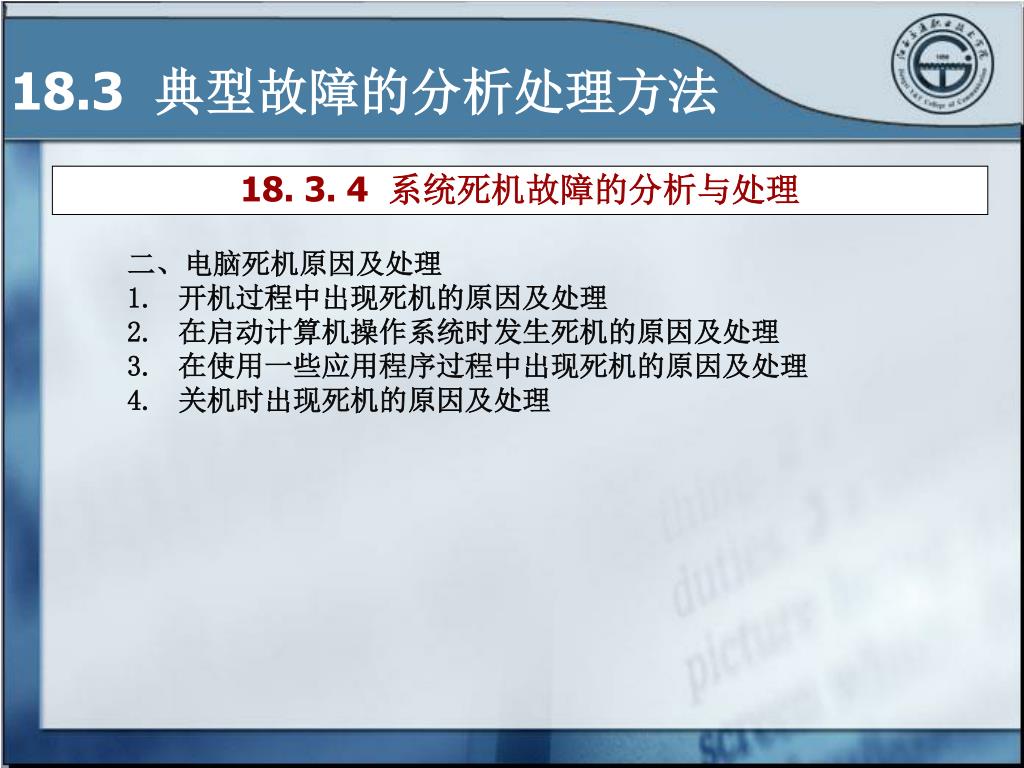

  22. 18.3 典型故障的分析处理方法 18. 3. 4 系统死机故障的分析与处理 • 二、电脑死机原因及处理 • 开机过程中出现死机的原因及处理 • 在启动计算机操作系统时发生死机的原因及处理 • 在使用一些应用程序过程中出现死机的原因及处理 • 关机时出现死机的原因及处理

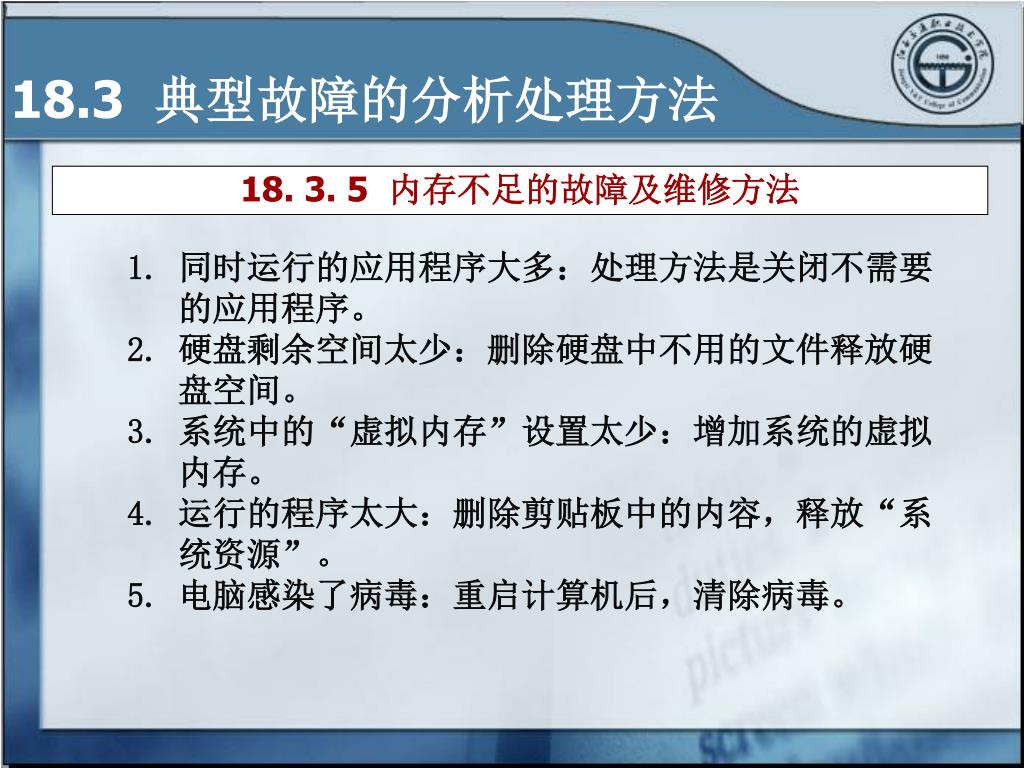

  23. 18.3 典型故障的分析处理方法 18. 3. 5 内存不足的故障及维修方法 • 同时运行的应用程序大多:处理方法是关闭不需要的应用程序。 • 硬盘剩余空间太少:删除硬盘中不用的文件释放硬盘空间。 • 系统中的“虚拟内存”设置太少:增加系统的虚拟内存。 • 运行的程序太大:删除剪贴板中的内容,释放“系统资源”。 • 电脑感染了病毒:重启计算机后,清除病毒。

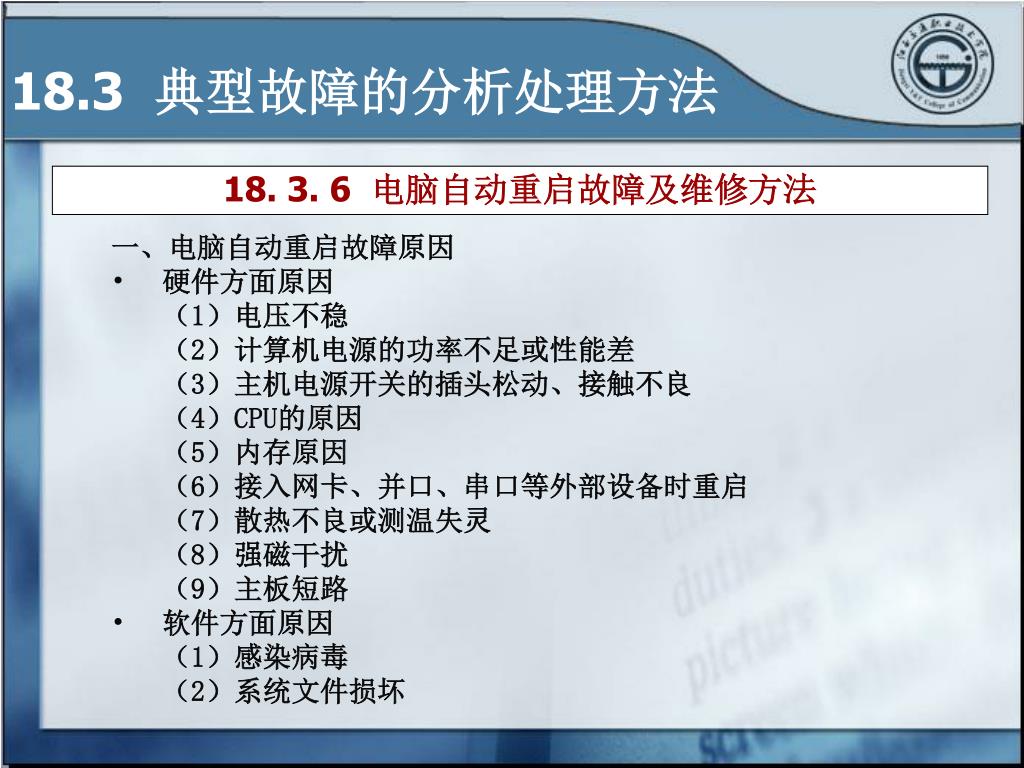

  24. 18.3 典型故障的分析处理方法 18. 3. 6 电脑自动重启故障及维修方法 • 一、电脑自动重启故障原因 • 硬件方面原因(1)电压不稳(2)计算机电源的功率不足或性能差(3)主机电源开关的插头松动、接触不良(4)CPU的原因(5)内存原因(6)接入网卡、并口、串口等外部设备时重启(7)散热不良或测温失灵(8)强磁干扰(9)主板短路 • 软件方面原因(1)感染病毒(2)系统文件损坏

  25. 18.3 典型故障的分析处理方法 18. 3. 6 电脑自动重启故障及维修方法 • 二、电脑“自动重启”故障维修方法 • 先杀毒,排除病毒造成重启的原因。 • 检查是否同时有大功率的电器启动,如有,则是电压不稳的原因,应采取措施稳定电压。 • 检查CPU的风扇是否运转正常,散热条件是否良好。 • 检查是否电脑安装的设备过多,超出了电源承受功率负荷。 • 检查是否是定时软件或计划任务软件导致自动重启。 • 查看其他硬件问题。

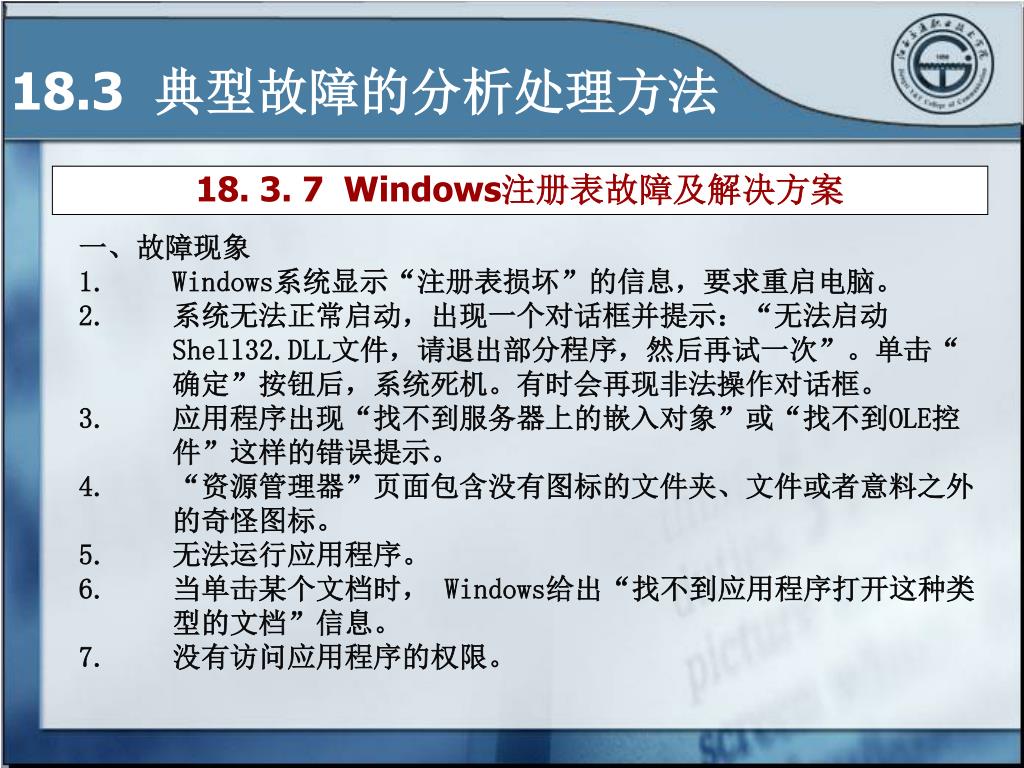

  26. 18.3 典型故障的分析处理方法 18. 3. 7 Windows注册表故障及解决方案 • 一、故障现象 • Windows系统显示“注册表损坏”的信息,要求重启电脑。 • 系统无法正常启动,出现一个对话框并提示:“无法启动Shell32.DLL文件,请退出部分程序,然后再试一次”。单击“确定”按钮后,系统死机。有时会再现非法操作对话框。 • 应用程序出现“找不到服务器上的嵌入对象”或“找不到OLE控件”这样的错误提示。 • “资源管理器”页面包含没有图标的文件夹、文件或者意料之外的奇怪图标。 • 无法运行应用程序。 • 当单击某个文档时, Windows给出“找不到应用程序打开这种类型的文档”信息。 • 没有访问应用程序的权限。

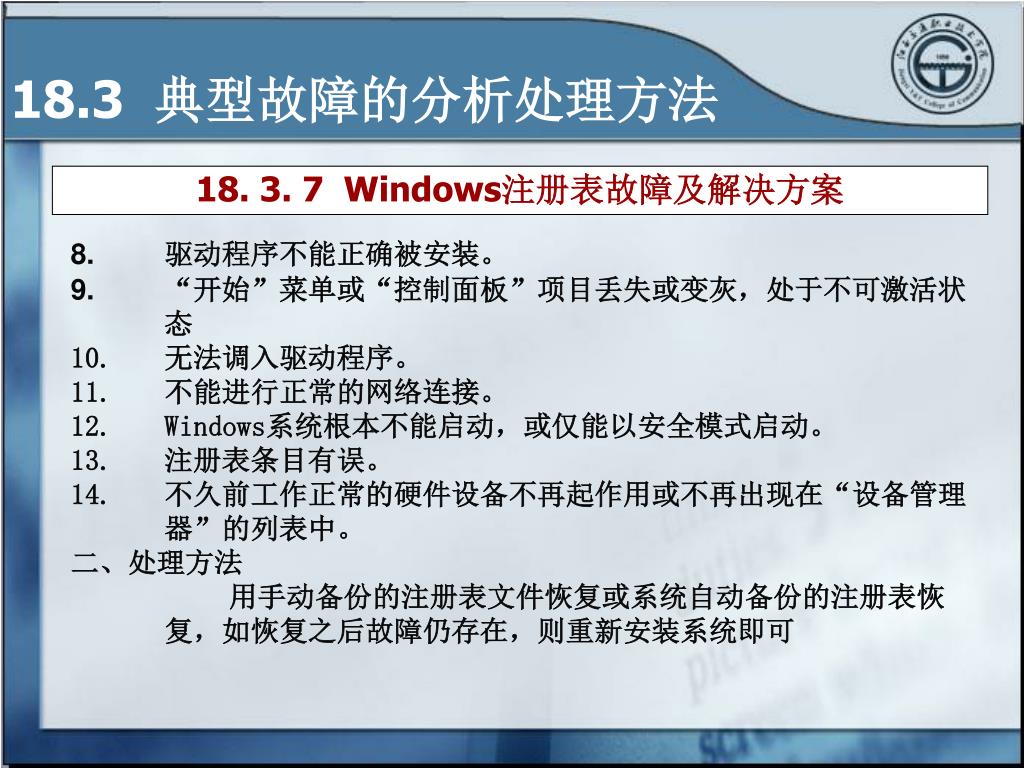

  27. 18.3 典型故障的分析处理方法 18. 3. 7 Windows注册表故障及解决方案 • 驱动程序不能正确被安装。 • “开始”菜单或“控制面板”项目丢失或变灰,处于不可激活状态 • 无法调入驱动程序。 • 不能进行正常的网络连接。 • Windows系统根本不能启动,或仅能以安全模式启动。 • 注册表条目有误。 • 不久前工作正常的硬件设备不再起作用或不再出现在“设备管理器”的列表中。 • 二、处理方法 • 用手动备份的注册表文件恢复或系统自动备份的注册表恢复,如恢复之后故障仍存在,则重新安装系统即可

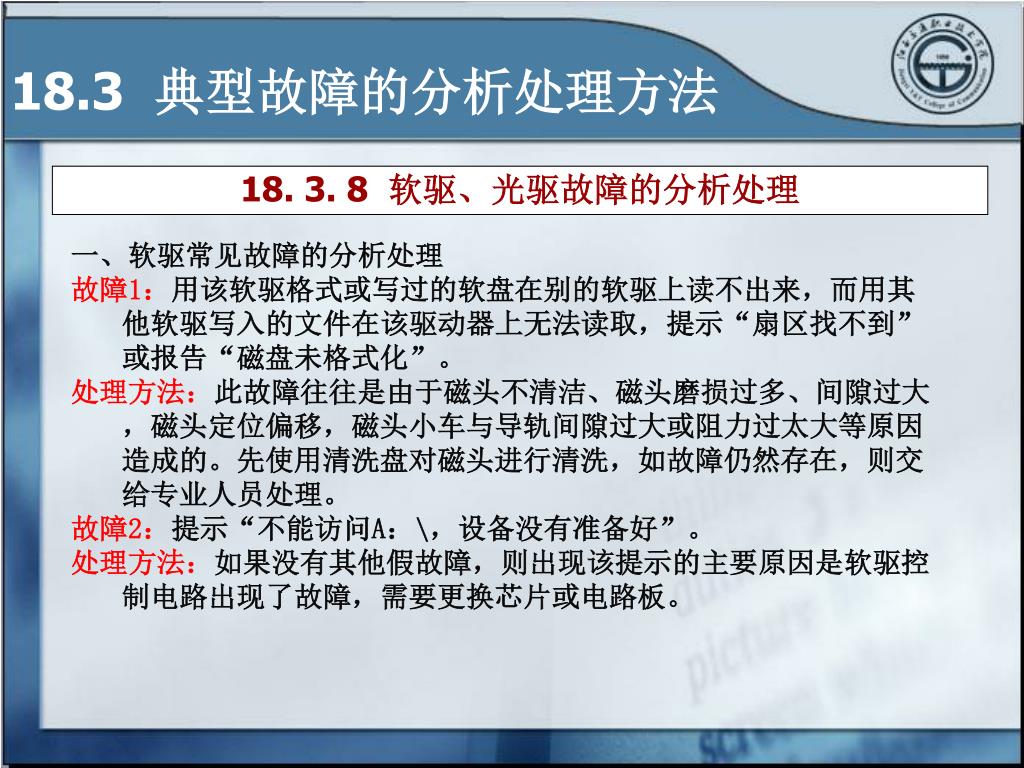

  28. 18.3 典型故障的分析处理方法 18. 3. 8 软驱、光驱故障的分析处理 一、软驱常见故障的分析处理 故障1:用该软驱格式或写过的软盘在别的软驱上读不出来,而用其他软驱写入的文件在该驱动器上无法读取,提示“扇区找不到”或报告“磁盘未格式化”。 处理方法:此故障往往是由于磁头不清洁、磁头磨损过多、间隙过大,磁头定位偏移,磁头小车与导轨间隙过大或阻力过太大等原因造成的。先使用清洗盘对磁头进行清洗,如故障仍然存在,则交给专业人员处理。 故障2:提示“不能访问A:\,设备没有准备好”。 处理方法:如果没有其他假故障,则出现该提示的主要原因是软驱控制电路出现了故障,需要更换芯片或电路板。

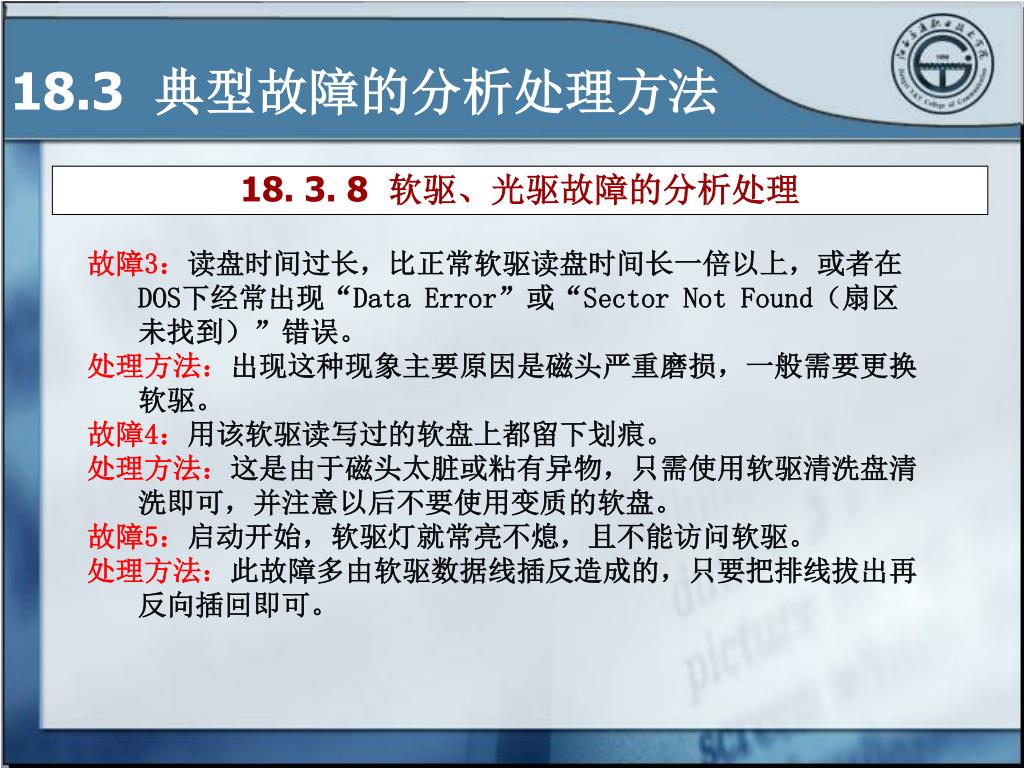

  29. 18.3 典型故障的分析处理方法 18. 3. 8 软驱、光驱故障的分析处理 故障3:读盘时间过长,比正常软驱读盘时间长一倍以上,或者在DOS下经常出现“Data Error”或“Sector Not Found(扇区未找到)”错误。 处理方法:出现这种现象主要原因是磁头严重磨损,一般需要更换软驱。 故障4:用该软驱读写过的软盘上都留下划痕。 处理方法:这是由于磁头太脏或粘有异物,只需使用软驱清洗盘清洗即可,并注意以后不要使用变质的软盘。 故障5:启动开始,软驱灯就常亮不熄,且不能访问软驱。 处理方法:此故障多由软驱数据线插反造成的,只要把排线拔出再反向插回即可。

  30. 18.3 典型故障的分析处理方法 18. 3. 8 软驱、光驱故障的分析处理 二、光驱常见故障的分析研究处理 故障1:系统找不到光驱。 其主要原因有: 光驱驱动程序安装不正确。 光驱的I/O地址范围、IRQ中断请求与其他的设备产生冲突。 CMOS设置错误。 光驱的工件模式与BIOS中的工作模式不相符。 安装了虚拟光驱,导致物理光驱找不到。 光驱数据线、电源线松动或连接错误。 光驱自身物理损坏。

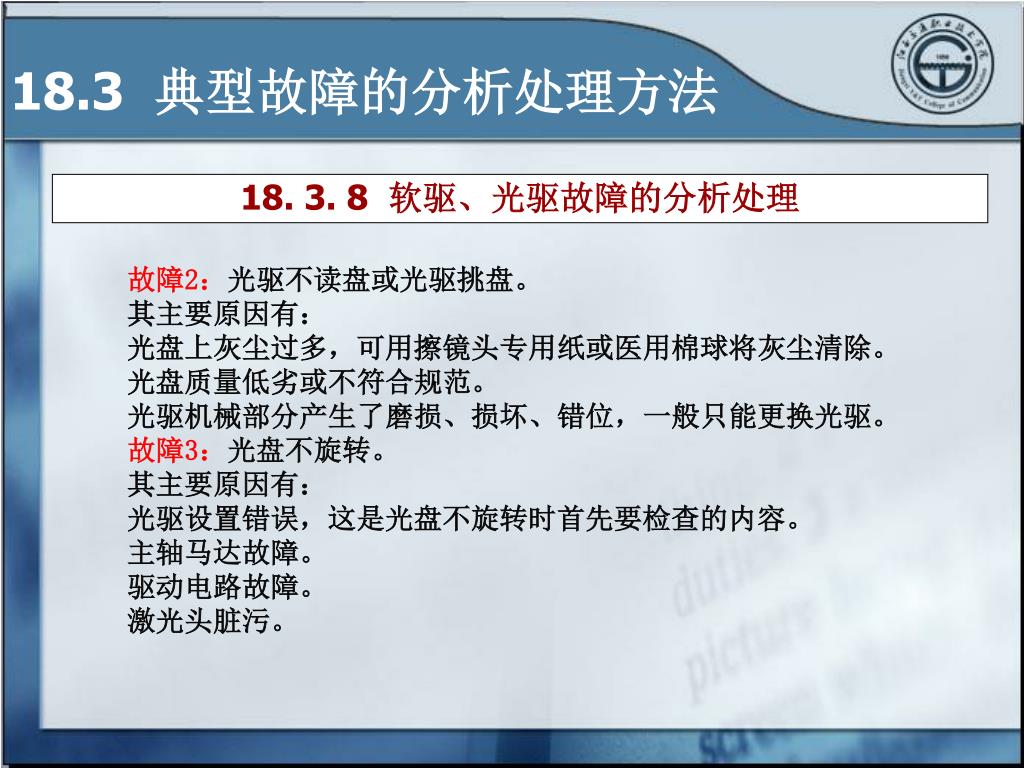

  31. 18.3 典型故障的分析处理方法 18. 3. 8 软驱、光驱故障的分析处理 故障2:光驱不读盘或光驱挑盘。 其主要原因有: 光盘上灰尘过多,可用擦镜头专用纸或医用棉球将灰尘清除。 光盘质量低劣或不符合规范。 光驱机械部分产生了磨损、损坏、错位,一般只能更换光驱。 故障3:光盘不旋转。 其主要原因有: 光驱设置错误,这是光盘不旋转时首先要检查的内容。 主轴马达故障。 驱动电路故障。 激光头脏污。

  32. 18.3 典型故障的分析处理方法 18. 3. 9 板卡常见故障的分析处理 • 一、声卡常见故障 • 故障1:无法正确安装声卡。 • 其主要原因有: • Windows系统无法正确识别声卡,处理方法是先在DOS下把声卡的驱动程序安装好,然后重新安装Windows系统。 • 当系统属性中出现“惊叹号”时,就是设备冲突问题,这是ISA声卡的常见毛病。可以采取手动调整声卡的各种属性的方法来解决。 • 故障2:声卡无声。 • 其主要原因有: • 与音箱或者耳机的连接不正确;音箱或耳机出现故障。 • 音频连接线损坏; • Windows音量控制中的声音被屏蔽; • 声卡与其他插卡有冲突。

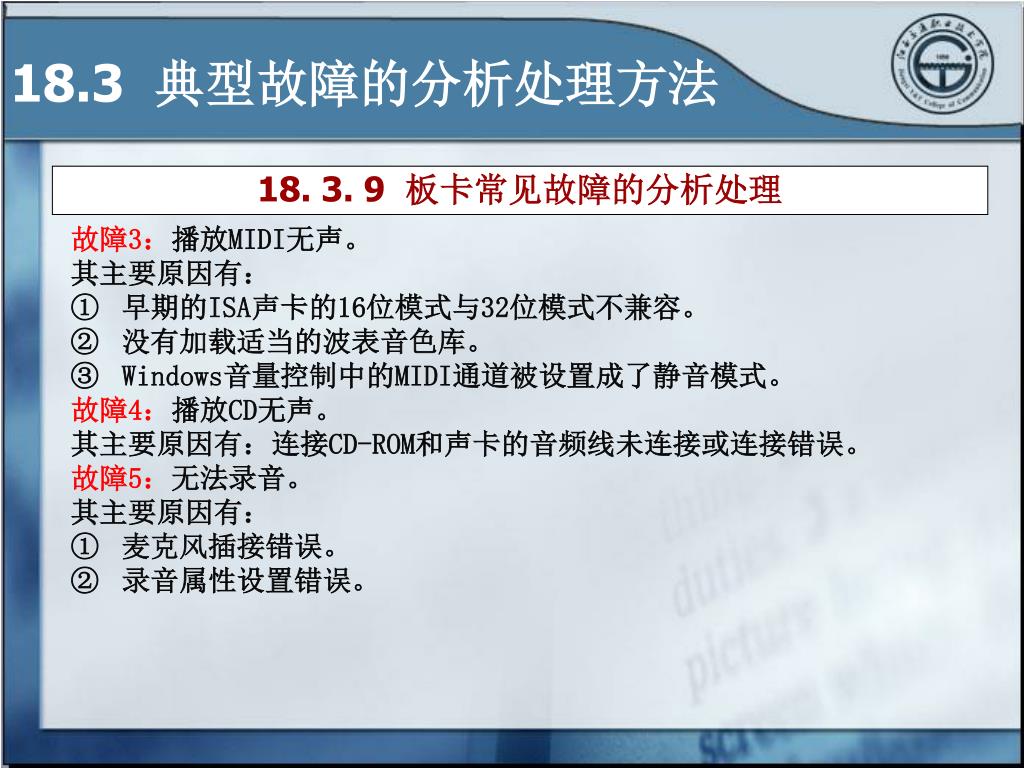

  33. 18.3 典型故障的分析处理方法 18. 3. 9 板卡常见故障的分析处理 • 故障3:播放MIDI无声。 • 其主要原因有: • 早期的ISA声卡的16位模式与32位模式不兼容。 • 没有加载适当的波表音色库。 • Windows音量控制中的MIDI通道被设置成了静音模式。 • 故障4:播放CD无声。 • 其主要原因有:连接CD-ROM和声卡的音频线未连接或连接错误。 • 故障5:无法录音。 • 其主要原因有: • 麦克风插接错误。 • 录音属性设置错误。

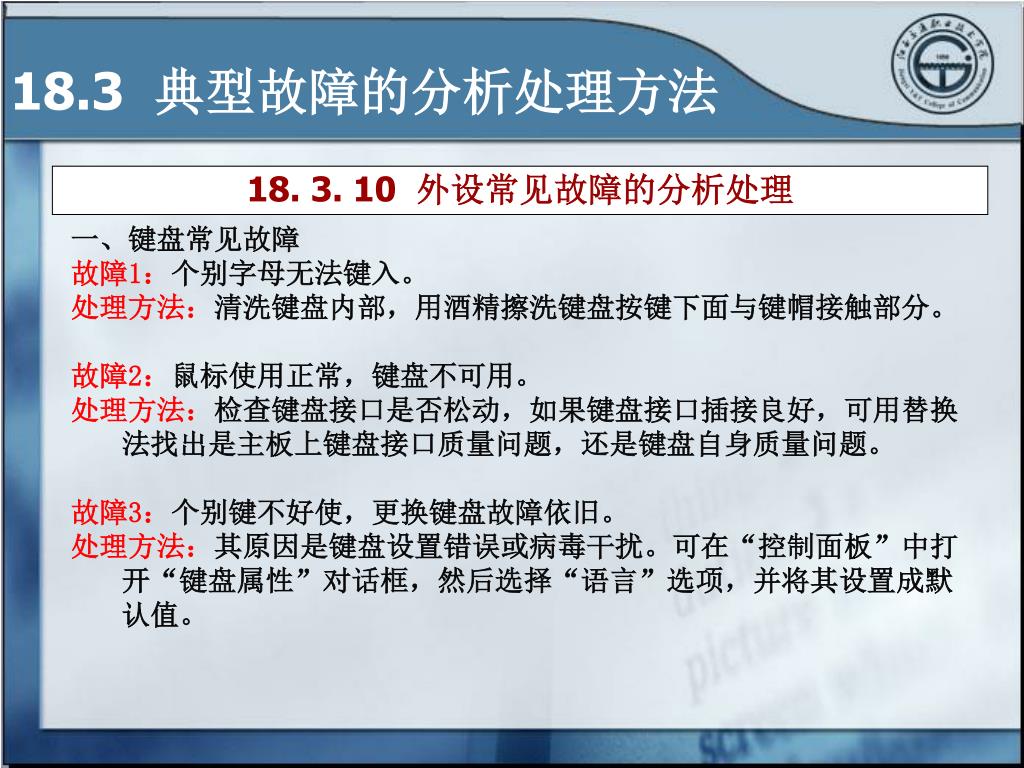

  34. 18.3 典型故障的分析处理方法 18. 3. 10 外设常见故障的分析处理 一、键盘常见故障 故障1:个别字母无法键入。 处理方法:清洗键盘内部,用酒精擦洗键盘按键下面与键帽接触部分。 故障2:鼠标使用正常,键盘不可用。 处理方法:检查键盘接口是否松动,如果键盘接口插接良好,可用替换法找出是主板上键盘接口质量问题,还是键盘自身质量问题。 故障3:个别键不好使,更换键盘故障依旧。 处理方法:其原因是键盘设置错误或病毒干扰。可在“控制面板”中打开“键盘属性”对话框,然后选择“语言”选项,并将其设置成默认值。

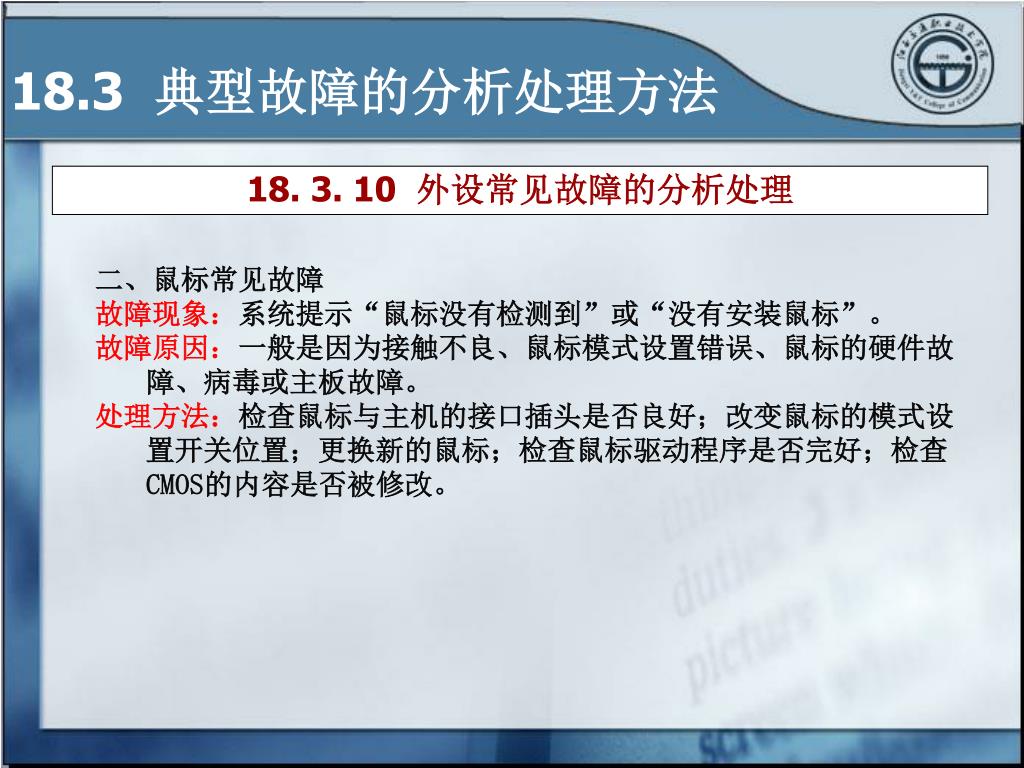

  35. 18.3 典型故障的分析处理方法 18. 3. 10 外设常见故障的分析处理 二、鼠标常见故障 故障现象:系统提示“鼠标没有检测到”或“没有安装鼠标”。 故障原因:一般是因为接触不良、鼠标模式设置错误、鼠标的硬件故障、病毒或主板故障。 处理方法:检查鼠标与主机的接口插头是否良好;改变鼠标的模式设置开关位置;更换新的鼠标;检查鼠标驱动程序是否完好;检查CMOS的内容是否被修改。
