電腦連接 單槍投影訓練. 新埔國中 資訊組 2012/02/10. 認識器材. VGA 線 ( 黑色頭 ). VGA 線 ( 藍色頭 ). 切換投影組合鍵. 認識線材. 另一端接到那呢 ?. 喇叭或音源盒 ~~. 筆電的音源線連接處. 音源線 ( 另一端接筆電或 主機的綠色插孔 ). 班級電腦所有接線說明. 主機背面圖 ( 四條接線 ). 主機電源線 （沒接就無法供電開機）. 單槍投影訊號線（沒接就無法將主機畫面投出）. 確認所有接頭都有接上並拴緊. 網路線 （沒接就無法上網）. 音源線 （沒接就無法將聲音輸出）.

trisha
Download Presentation

電腦連接 單槍投影訓練

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

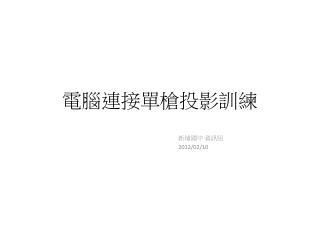

  1. 電腦連接單槍投影訓練 新埔國中 資訊組 2012/02/10

  2. 認識器材 VGA線(黑色頭) VGA線(藍色頭)

  3. 切換投影組合鍵

  4. 認識線材 另一端接到那呢? 喇叭或音源盒 ~~

  5. 筆電的音源線連接處 音源線(另一端接筆電或 主機的綠色插孔)

  6. 班級電腦所有接線說明

  7. 主機背面圖(四條接線) 主機電源線 （沒接就無法供電開機） 單槍投影訊號線（沒接就無法將主機畫面投出）

  8. 確認所有接頭都有接上並拴緊 網路線 （沒接就無法上網） 音源線 （沒接就無法將聲音輸出）

  9. 誠正樓的資訊盒長相 誠正樓的 資訊盒樣式 主機電源線與三插頭 （確認有插好， 主機才可以開機）

  10. 確認資訊盒的訊號線、音源線有無接好 確認都有接好

  11. 仁愛樓的資訊盒長相 仁愛樓資訊盒樣式

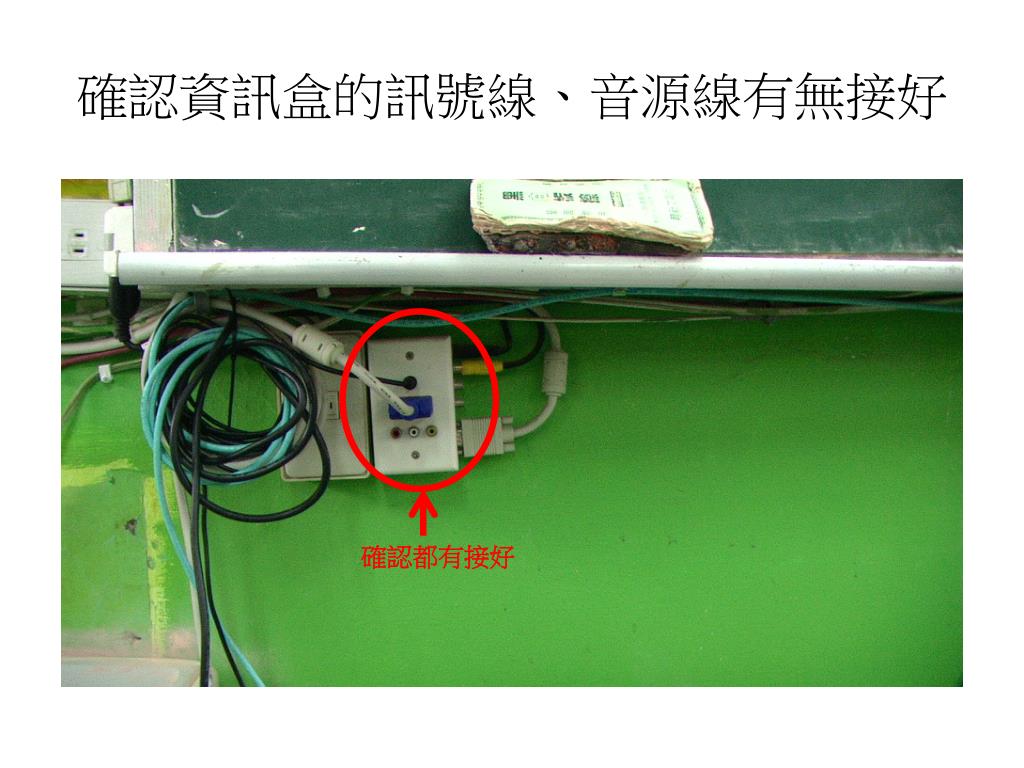

  12. 確認資訊盒的訊號線、音源線有無接好 確認都有接好

  13. 網路線、音源線的延伸方向 網路線延伸方向

  14. 網路線連接處 確認已有接好

  15. 音源線連接處(樣式1) 舊式音源插座 （需要插電喔！）

  16. 音源線連接處(樣式2) 懸空 （因此不會有聲音）

  17. 音源線連接處(樣式2) 確認電源有開 黑色音源線有插好

  18. 音源線連接處(樣式3)

  19. 音源線連接處(樣式3) 確認電源有開 黑色音源線有插好
