المولدات الكهروشمسية

1. المولدات الكهروشمسية الجزء الثالث – النماذج الثلاثة للمولدات الكهروشمسية المنزلية النموذج الأول إعداد المهندس ضياء الموسوي

2. النماذج الثلاثة للمولدات الكهروشمسية المنزلية النموذج الأول هومولد خازن [ يخزن ولايولد] النموذج الثاني هو مولد كهروشمسي فقط [يولد ولايخزن ] النموذج الثالث هو مولد كهروشمسي خازن [يولد ويخزن]

3. النماذج الثلاثة ومكوناتها 1- كمولد طوارئ – عند إنقطاع التياريتكون من [بطاريات + مغير] 2- كمولد نهاري 12 ساعة كهرباء يتكون من [خلايا شمسية + مغير] 3- كمولد نهاري- ليلي 24 ساعة كهرباء يتكون من [خلايا شمسية + مغير+ بطاريات]

4. 1- نموذج مولد الطوارئ مولد الطوارئ يضمن الحصول على الكهرباء لبضعة ساعات أي عند إنقطاع التيارالكهربائي لذا تبرز [البطارية + المغير] كأفضل نموذج يعمل كجهاز كهربائي

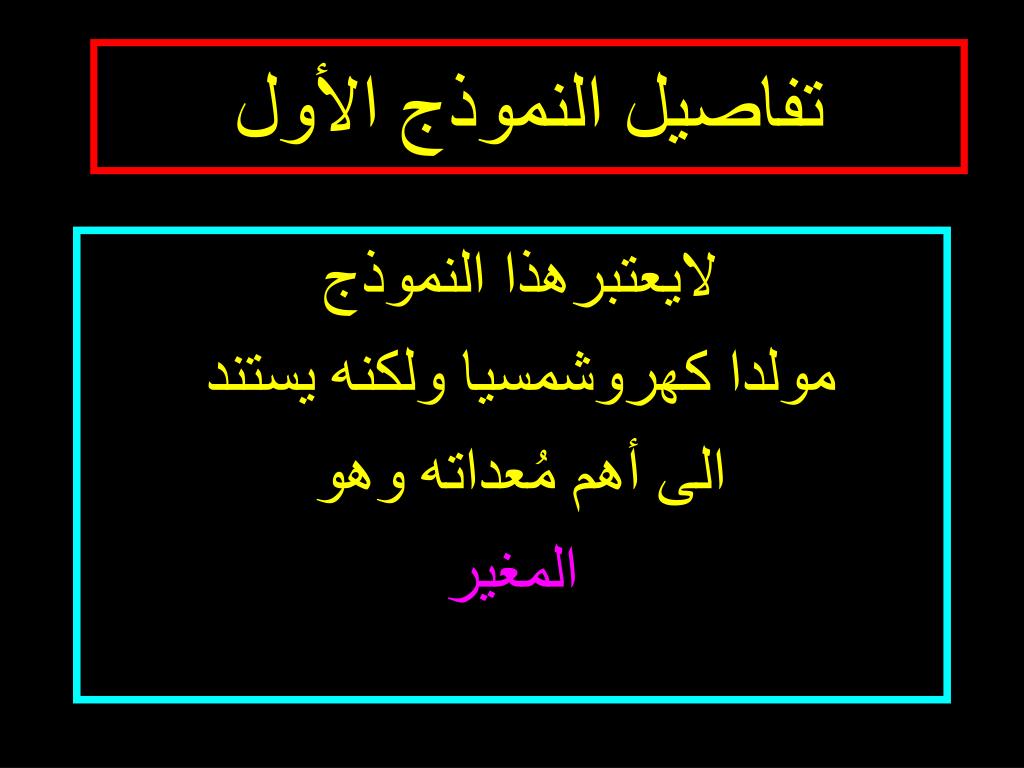

5. تفاصيل النموذج الأول لايعتبرهذا النموذج مولدا كهروشمسيا ولكنه يستند الى أهم مُعداته وهو المغير

6. البطارية هي الأساس يستند هذاالمولد الى خاصية البطارية في خزن الطاقة والى خاصية المغيرفي تحويلها الى تيار متغير ملائم لتشغيل الأجهزة المنزلية

7. تكوين بطارية عالية القدرة لتكوين بطارية عالية القدرة مثلا 6000 واط تكفي لتجهيزالمنزل بقدرة 1200 واط لمدة 5 ساعات

8. الفترة المفترضة لإستخدام البطارية أو بقدرة 200 واط لتغذية المستهلكات الرئيسية للمنزل لمدة 6 ساعات يوميا ولمدة 5 أيام قبل شحنها

9. حساب المفاقيد الثانوية ولكن مع أخذ عاملي [التفريغ الذاتي للبطارية] وتيار [حالة الإستعداد الدائم] للمغير بنظرالإعتبار فإن البطارية المكونة ستكفي لـ 4,5 يوم قبل شحنها

10. المستهلكات الرئيسية الصفحة التالية توضح التوصيل الكامل للبطارية عالية القدرة مع المغير والمستهلكات الرئيسية

11. مجموعة المراكم المكونة للبطارية عالية القـدرة Batterie Batterie Batterie Batterie Batterie المغـيـر 220 V AC 12 V DC المستهلكات الرئيسية--ثلاجة – مروحة—تلفزيون—إضاءة

12. 5 بطاريات لتغذيةالمنزل نختار5 بطاريات جافة سعة الواحدة منها [100أمبير×12فولت] وقدرة الواحدة منها [1200 واط]

13. بالتوصيل المتوازي للبطاريات 5 بطاريات متوازية تعطي سعة مقدارها 500 أمبير وجهد عام مقداره 12 فولت يعطينا قدرة كلية مقدارها 6000 واط

14. شروط المغيرالمستعمل 1-أن يكون جهده الداخل 12 فولت 2-أن يكون جهده الخارج 220فولت 3-أن يكون تردد تياره 50 هيرتز ليلائم النظام الكهربائي المتبع في العراق 4-أن يكون شكل تياره جيبيا وليس جيبيا محسنا أومربعا لضررالنوعين الأخيرين البالغ للأجهزه البيتية

15. نموذج المغير النموذج الواضح مجهز بمقبس[سوكت] ليسهل توصيل الأجهزة به مباشرة

16. الفائدة التي تجنيها - تحصل على مولد طوارئ فريد المزايا - عند الرغبة يمكن تحويل هذا المولد الى مولد كهروشمسي بإضافة الخلايا الشمسية - تتخلص من البحث عن الديزل والبنزين - تحصل على مولد بدون ضجيج وأضرارصحية - تحافظ على البيئة العراقية من التلوث

17. الكلفة كلفة البطاريات والمغيريعتمد على السعرفي السوق العراقية وهي حتما أرخص من الألمانية وفيما يلي نماذج لأسعارنوعين من البطاريات بسعتين مختلفتين علما إن كبر سعة البطاريات يقلل من عددها في المجموعة ونوعين من المغيرات أحدهما يعطي تيارا جيبيا معدلا والآخر يعطي تيارا جيبيا صافيا

18. نموذج كلفة البطارية الأسعار الواردة هي السارية لهذا العام 2010

19. نموذج كلفة المغير نموذج يولد تيارا جيبيا صافيا هوأغلى قليلا ولكنه المطلوب لأنه يفي بمتطلبات الحد الأدنى للإستهلاك المنزلي مع قدرة إحتياطية مقدارها 250 واط

20. نموذج آخر لكلفة المغير نموذج آخريولد تيارا لاجيبيا ولذا يجب تحاشيه وهذا رغم رخصه

21. الكلفة الكلية لمولد الطوارئ على ضؤ الأسعار الواردة هنا فإن الكلفة الكلية للبطاريات الخمسة المقترحة والتي يمكن أن تكون اقل من 5 مثلا 3 ولكن حتى لو إلتزمنا بالعدد 5 للبطاريات فإنها ستكلف 500 أويرو تضاف اليها كلفة المغير 219 أويرو يكون الإجمالي 719 أويرو حسب الأسعار في المانيا ولكنها حتما في العراق أقل

22. الخلاصة بمولد كلفته اقل من 1000 أويرو تتخلص من عدة مشاكل وأهمها مشكلة إنقطاع التيارالكهربائي في الأجزاء اللاحقة وصف كامل لبقية الحلول أهمها نوعان من المولدات المنزلية
